РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ RT58K7105SL SAMSUNG

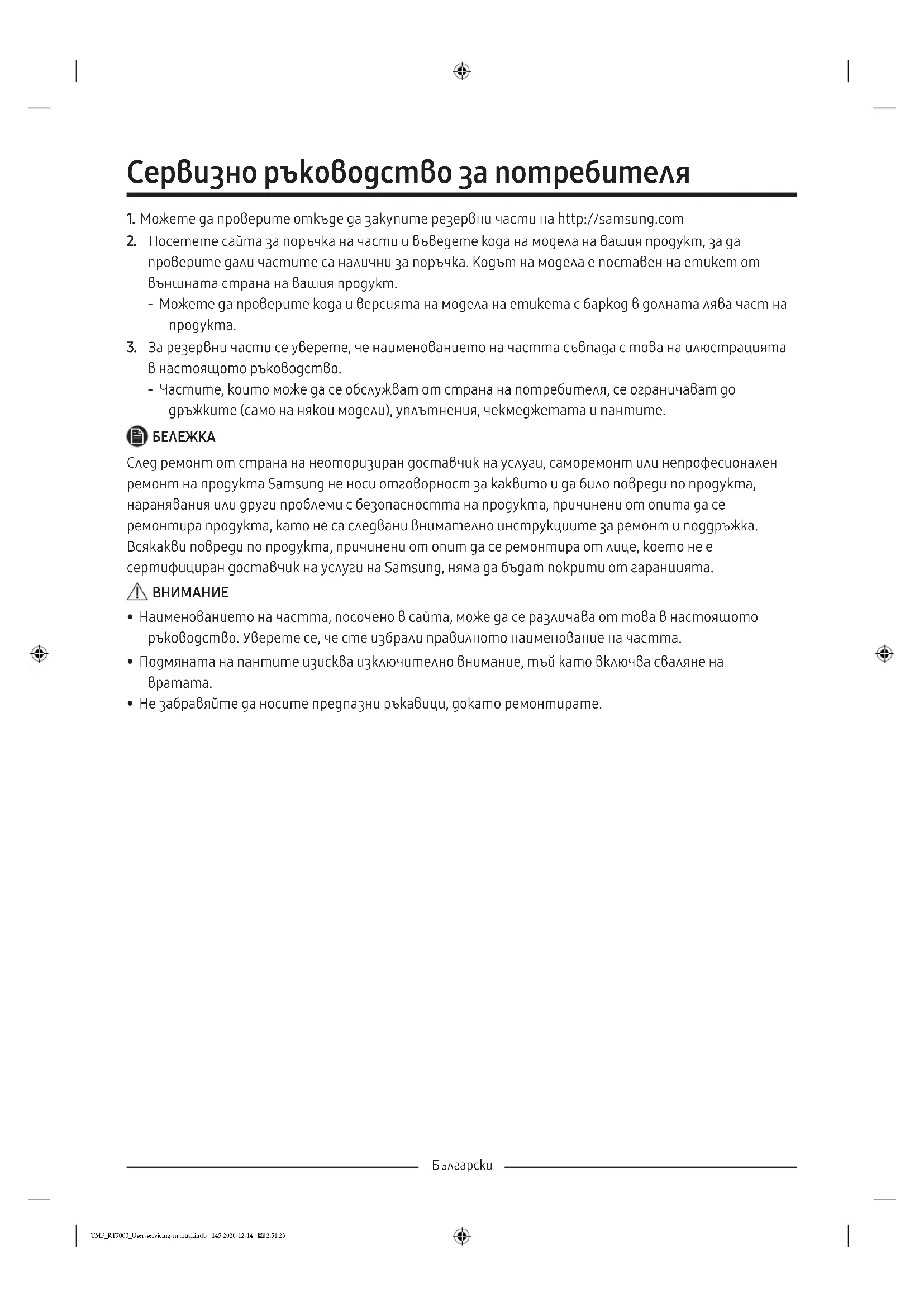

1. Можете да проверите откъде да закупите резервни части на http://samsung.com

2. Посетете сайта за поръчка на части и въведете кода на модела на вашия продукт, за да

проверите дали частите са налични за поръчка. Кодът на модела е поставен на етикет от външната страна на вашия продукт. - Можете да проверите кода и версията на модела на етикета с баркод в долната лява част на

3. За резервни части се уверете, че наименованието на частта съвпада с това на илюстрацията

в настоящото ръководство. - Частите, които може да се обслужват от страна на потребителя, се ограничават до дръжките (само на някои модели), уплътнения, чекмеджетата и пантите.

След ремонт от страна на неоторизиран доставчик на услуги, саморемонт или непрофесионален ремонт на продукта Samsung не носи отговорност за каквито и да било повреди по продукта, наранявания или други проблеми с безопасността на продукта, причинени от опита да се ремонтира продукта, като не са следвани внимателно инструкциите за ремонт и поддръжка. Всякакви повреди по продукта, причинени от опит да се ремонтира от лице, което не е сертифициран доставчик на услуги на Samsung, няма да бъдат покрити от гаранцията.

• Наименованието на частта, посочено в сайта, може да се различава от това в настоящото ръководство. Уверете се, че сте избрали правилното наименование на частта.

• Подмяната на пантите изисква изключително внимание, тъй като включва сваляне на

• Не забравяйте да носите предпазни ръкавици, докато ремонтирате. TMF_RT7000_User-servicing-manual.indb 145 2020-12-14 2:51:23Български Действителното изображение и предоставените части на хладилника могат да се различават, в зависимост от модела и страната.

01 Горна панта 02 Средна панта 03 Долна панта 04 Уплътнение 05 Чекмедже 06 Етикет с баркод TMF_RT7000_User-servicing-manual.indb 146 2020-12-14 2:51:23Български Смяна на дръжките

• Когато сменяте дръжката на вратата, внимавайте да не надраскате предната част на

• Натиснете силно дръжките върху подложките. Уверете се, че няма разстояние между подложките и вратата.

• Здраво затегнете винтовете, когато поставите дръжката.

• Проверете дали дръжката е здраво закрепена, преди да използвате продукта. За сваляне на дръжките

Тази процедура се отнася както за хладилното, така и за фризерното отделение.

1. Издърпайте дръжката и поставете

дръжката вертикално. Когато дръжката не е застопорена, я издърпайте към вас (вижте снимката)

• Внимавайте да не надраскате.

• Когато разглобявате, уверете се, че уредът е изключен, ако искате да сглобите в обратен ред.

TMF_RT7000_User-servicing-manual.indb 147 2020-12-14 2:51:23Български Смяна на уплътненията

Уверете се, че здраво сте поставили уплътнението. В противен случай студеният въздух от хладилника може да излезе. За премахване на уплътнението

1. Издърпайте 4-те края на уплътнението на

фризера и хладилника.

2. Издърпайте централата част на

уплътнението. За смяна на уплътнението Поставете ново уплътнение на вратата на хладилника. Уверете се, че няма разстояние между уплътнението и вратата. TMF_RT7000_User-servicing-manual.indb 148 2020-12-14 2:51:24Български Смяна на чекмеджета

Проверете дали чекмеджето е вкарано правилно в релсата по време на поставянето. За премахване на чекмеджето

1. Извадете чекмеджето, като издърпате

ролката и я повдигате нагоре. За повторно поставяне на чекмеджетата Повторното поставяне на чекмеджетата следва обратния ред на съответните стъпки на премахване. Смяна на панти За да смените пантите, трябва първо да свалите вратите.

• Когато сваляте вратите, бъдете особено внимателни, тъй като вратите са тежки.

• Преди да смените пантите, поставете мека подложка като картон на пода, за да предпазите вратата от надрасквания, когато я поставяте на земята.

• Тъй като с пантите трябва да се работи внимателно и да бъдат подменени от двама или повече души, препоръчваме ви да повикате професионално техническо обслужване.

• Ако свалите пантата, без да държите вратата, тя може да падне и да причини нараняване.

• Уверете се, че оста е здраво затегната на пантата.

• Проверете дали пантата е здраво закрепена към основната част на уреда.

• Проверете дали конекторите на проводниците са включени, както трябва.

• Внимавайте да не повредите проводниците, докато затягате горния капак. ПРЕДУПРЕЖДЕНИЕ

• Накланянето/разполагането на хладилника изисква минимум 2 души.

• Преди да обърнете вратите, изключете захранващия кабел. TMF_RT7000_User-servicing-manual.indb 149 2020-12-14 2:51:24Български Необходими инструменти (не са предоставени) Кръстата отвертка Плоска отвертка 11-мм гаечен ключ 10-мм тръбен ключ Шестостенен ключ (5 мм) 10-мм гаечен ключ Обръщане на вратата Горна панта

1. Свалете пантата при капачката на капака.

3. Издърпайте кукичките и повдигнете

4. Разкачете конектора на проводника на

Преди да извършите посоченото по-горе действие, непременно изключете захранващия

5. Свалете 2-те анкерни болта, които държат

пантата в горната част на хладилника с помощта на 10-милиметров гаечен ключ.

6. Свалете горната Д/Л.

Необходимо е участието на повече от 2 души. Необходимо е да се подсигури човек, който да държи вратата, за да се предотврати падането

1. Развийте 2-та анкерни болта с помощта на

3. Разкачете средната панта на вратата на

• Необходимо е участието на повече от 2 души.

• Преди да извършите посоченото по-горе действие, непременно изключете захранващия кабел. TMF_RT7000_User-servicing-manual.indb 152 2020-12-14 2:51:26Български Долна панта

1. Поставяне на уреда (вижте снимката).

• Трябва да поставите подложка под уреда, за да предпазите гърба му от повреда.

• Необходимо е участието на повече от 2 души.

• Преди да извършите посоченото по-горе действие, непременно изключете захранващия кабел.

2. Свалете 3-те анкерни болта, които

придържат пантата, с 8-милиметров гаечен ключ или с (+) отвертка.

3. Сваляне на долната панта.

4. Сглобете отново в обрания ред на

разглобяването, след като поставите горната, средната и/или долната панта.

• Проверете дали конекторите на проводниците са включени, както трябва.

1. Извадете го капачето на капакот на
