HASZNÁLATI ÚTMUTATÓ RT58K7105SL SAMSUNG

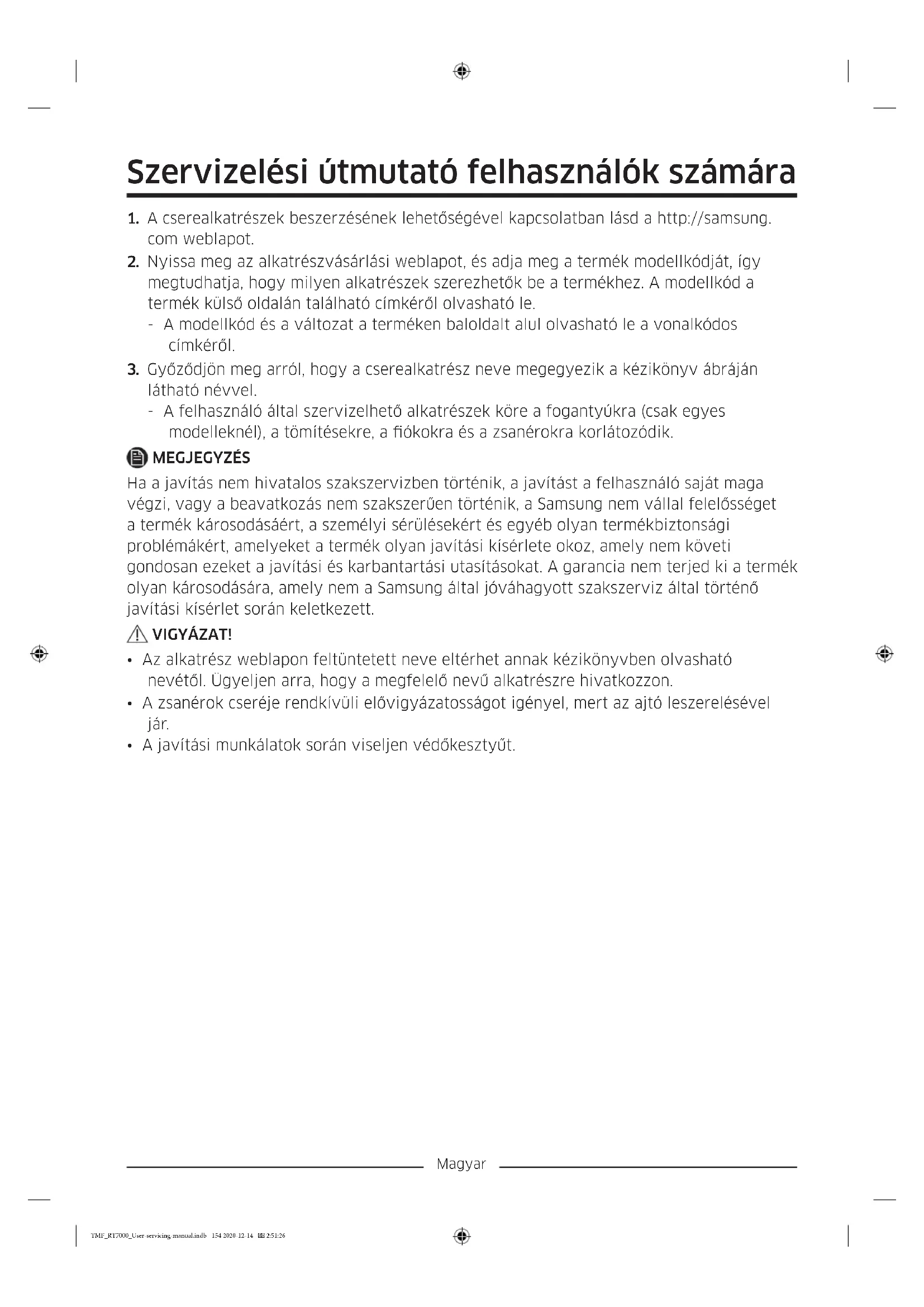

1. A cserealkatrészek beszerzésének lehetőségével kapcsolatban lásd a http://samsung.

2. Nyissa meg az alkatrészvásárlási weblapot, és adja meg a termék modellkódját, így

megtudhatja, hogy milyen alkatrészek szerezhetők be a termékhez. A modellkód a termék külső oldalán található címkéről olvasható le. - A modellkód és a változat a terméken baloldalt alul olvasható le a vonalkódos címkéről.

3. Győződjön meg arról, hogy a cserealkatrész neve megegyezik a kézikönyv ábráján

látható névvel. - A felhasználó által szervizelhető alkatrészek köre a fogantyúkra (csak egyes modelleknél), a tömítésekre, a ókokra és a zsanérokra korlátozódik. MEGJEGYZÉS Ha a javítás nem hivatalos szakszervizben történik, a javítást a felhasználó saját maga végzi, vagy a beavatkozás nem szakszerűen történik, a Samsung nem vállal felelősséget a termék károsodásáért, a személyi sérülésekért és egyéb olyan termékbiztonsági problémákért, amelyeket a termék olyan javítási kísérlete okoz, amely nem követi gondosan ezeket a javítási és karbantartási utasításokat. A garancia nem terjed ki a termék olyan károsodására, amely nem a Samsung által jóváhagyott szakszerviz által történő javítási kísérlet során keletkezett. VIGYÁZAT!

• Az alkatrész weblapon feltüntetett neve eltérhet annak kézikönyvben olvasható nevétől. Ügyeljen arra, hogy a megfelelő nevű alkatrészre hivatkozzon.

• A zsanérok cseréje rendkívüli elővigyázatosságot igényel, mert az ajtó leszerelésével jár.

• A javítási munkálatok során viseljen védőkesztyűt. TMF_RT7000_User-servicing-manual.indb 154 2020-12-14 2:51:26Magyar A hűtőszekrény kinézete és kínált alkatrészeinek köre a modelltől és az országtól függően eltérő lehet.

01 Felső zsanér 02 Középső zsanér 03 Alsó zsanér 04 Tömítés 05 Fiók 06 Vonalkódos címke TMF_RT7000_User-servicing-manual.indb 155 2020-12-14 2:51:26Magyar Fogantyúcsere VIGYÁZAT!

• Az ajtófogantyú cseréje során ügyeljen arra, hogy ne karcolódjon meg az ajtó felülete.

• A tartóelemeket fogva erősen nyomja be a fogantyúkat. Ügyeljen arra, hogy ne legyen rés a tartóelemek és az ajtó között.

• A fogantyú felszerelésekor húzza szorosra a csavarokat.

• A termék használata előtt ellenőrizze, hogy a fogantyú biztonságosan van-e rögzítve. A fogantyúk leszerelése MEGJEGYZÉS Ez az eljárás követendő a hűtő és a fagyasztó esetében is. Fagyasztó

1. Húzza meg kifelé a fogantyút, majd

üssön rá függőlegesen. Ha a fogantyú kiszabadult a rögzítőeleméből, húzza meg maga felé (lásd a képet). VIGYÁZAT!

• Ügyeljen, nehogy megkarcolódjon a hűtőszekrény.

• Szereléskor legyen a készülék kikapcsolva. Felszereléskor kövesse a lépéseket ellenkező sorrendben. Hűtő TMF_RT7000_User-servicing-manual.indb 156 2020-12-14 2:51:27Magyar Tömítéscsere VIGYÁZAT! Ügyeljen arra, hogy a tömítés szilárdan rögzüljön. Ellenkező esetben hideg levegő szivároghat a hűtőszekrényből. A tömítés eltávolítása

1. Húzza le a fagyasztó és a hűtő

ajtótömítésének 4 sarkát.

2. Húzza le a tömítés közepét.

A tömítés felszerelése Rögzítse az új tömítést a hűtő ajtajára. Ügyeljen arra, hogy ne legyen rés az új tömítés és az ajtó között. TMF_RT7000_User-servicing-manual.indb 157 2020-12-14 2:51:27Magyar Fiókcsere VIGYÁZAT! A ók behelyezése során ügyeljen arra, hogy az megfelelően illeszkedjen a sínbe. A ók eltávolítása

1. A ók eltávolításához húzza meg a

görgős részét, majd emelje meg. A ókok visszaszerelése A ókok visszaszerelését az eltávolításuk lépéseit fordított sorrendben végrehajtva végezze el. Zsanércsere A zsanérok lecseréléséhez először le kell szerelnie az ajtókat. VIGYÁZAT!

• Az ajtók leszerelésekor legyen nagyon óvatos, mert az ajtók nehezek.

• A zsanércsere megkezdése előtt tegyen a padlóra puha párnázatot, például kartonpapírt, hogy az ajtók ne karcolódjanak meg, amikor leteszi őket.

• Mivel a zsanérokat óvatosan kell kezelni, és legalább két fő szükséges a cseréjükhöz, javasoljuk, hogy hívjon szakembert.

• Ha úgy távolítja el a zsanért, hogy eközben nem tartja az ajtót, az ajtó leeshet, és személyi sérülést okozhat.

• Ügyeljen arra, hogy a tengelyt szilárdan meghúzza a zsanéron.

• Ellenőrizze, hogy a zsanér biztonságosan van-e a szekrényhez rögzítve.

• Ellenőrizze, hogy a kábelcsatlakozók megfelelően vannak-e csatlakoztatva.

• Ügyeljen arra, hogy a felső burkolat rögzítésekor ne sértse meg a vezetékeket. FIGYELMEZTETÉS

• A hűtőszekrény megdöntéséhez/lefektetéséhez legalább 2 emberre van szükség.

• Az ajtók felcserélése előtt húzza ki a tápkábelt. TMF_RT7000_User-servicing-manual.indb 158 2020-12-14 2:51:27Magyar Szükséges szerszámok (nem tartozék) Csillagcsavarhúzó Lapos csavarhúzó 11 mm-es csavarkulcs 10 mm-es dugókulcs Imbuszkulcs (5 mm) 10 mm-es csavarkulcs Az ajtók megfordítása Felső zsanér

1. Távolítsa el a kupakot a zsanérról.

2. Távolítsa el a zsanér burkolatának 1

csavarját a csillagfejű (+) csavarhúzóval, majd nyissa fel.

3. Húzza ki a horgokat, és emelje le a zsanér

4. Válassza le a felső zsanér

kábelcsatlakozóját. VIGYÁZAT! A fenti művelet elvégzése előtt feltétlenül húzza ki a tápkábelt.

5. A 10 mm-es dugókulcs segítségével

távolítsa el a hűtő tetején lévő zsanért tartó 2 hatlapfejű csavart.

6. Távolítsa el a bal/jobb felső zsanért.

7. Szerelje le az ajtót.

VIGYÁZAT! A művelet több mint 2 főt igényel. Az egyik személy tartsa meg az ajtót, hogy nehogy leessen. TMF_RT7000_User-servicing-manual.indb 160 2020-12-14 2:51:29Magyar Középső zsanér

1. Szerelje ki a 2 hatlapfejű csavart az

2. Távolítsa el a zsanér 1 csavarját

csillagfejű (+) csavarhúzóval.

3. Szerelje le az ajtó fölött lévő középső

• A művelet több mint 2 főt igényel.

• A fenti művelet elvégzése előtt feltétlenül húzza ki a tápkábelt. TMF_RT7000_User-servicing-manual.indb 161 2020-12-14 2:51:29Magyar Alsó zsanér

1. Fektesse le padlóra a készüléket (lásd a

• Helyezzen puha védőréteget a talajra, hogy a készülék hátulja ne sérülhessen meg.

• A művelet több mint 2 főt igényel.

• A fenti művelet elvégzése előtt feltétlenül húzza ki a tápkábelt.

2. Távolítsa el a zsanért rögzítő 3 hatlapfejű

csavart 8 mm-es dugókulcs segítségével vagy csillagfejű (+) csavarhúzóval.

3. Távolítsa el az alsó zsanért.

4. A felső, a középső vagy az alsó zsanér

cseréjét követően az összeszerelést a szétszerelés fordított sorrendjében végezze el. VIGYÁZAT!

• Ellenőrizze, hogy a kábelcsatlakozók megfelelően vannak-e csatlakoztatva.

• Ügyeljen arra, hogy a felső burkolat rögzítésekor ne sértse meg a vezetékeket. TMF_RT7000_User-servicing-manual.indb 162 2020-12-14 2:51:30Srpski Korisnički priručnik za servisiranje
