MANUAL DE UTILIZADOR RT58K7105SL SAMSUNG

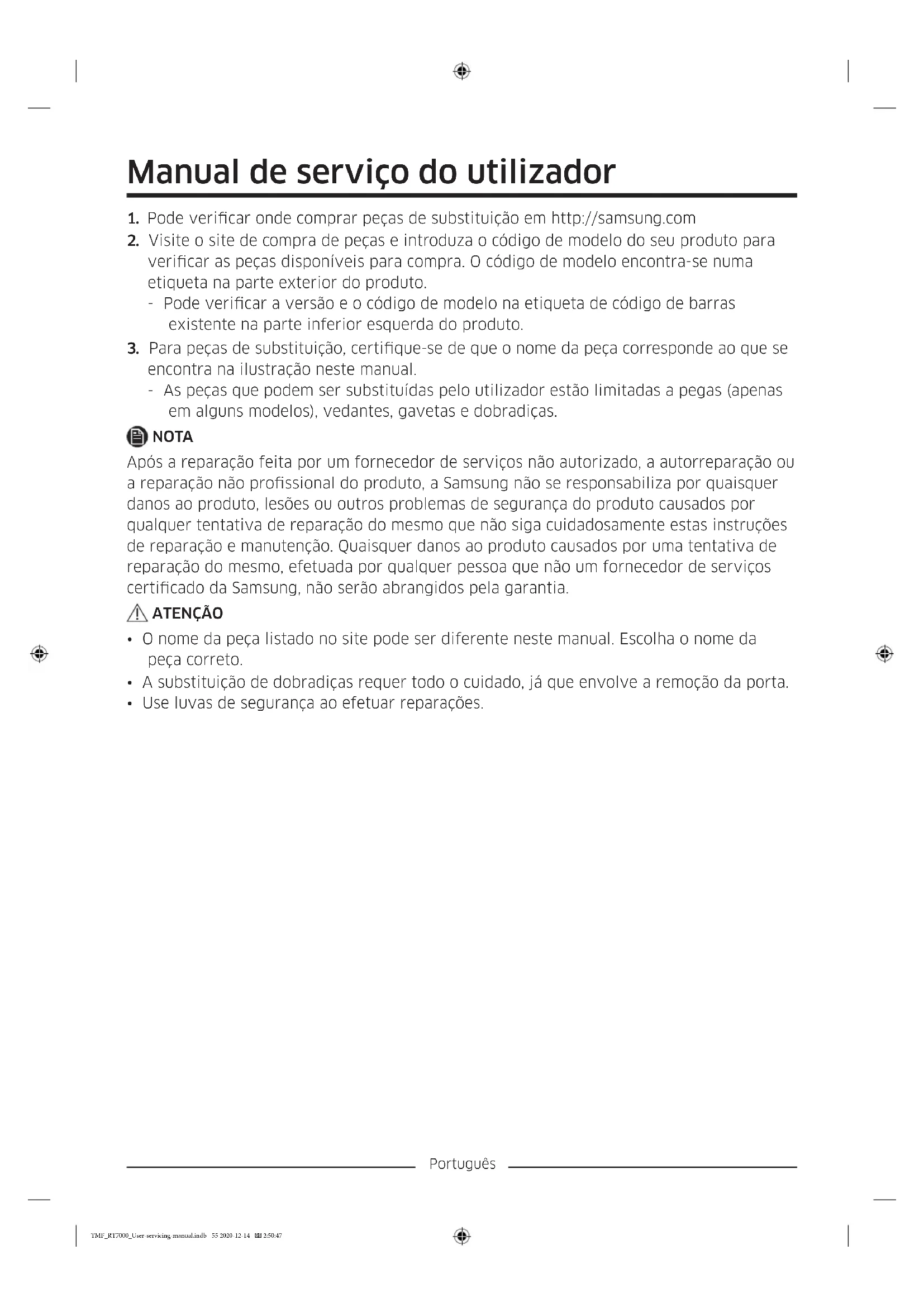

1. Pode vericar onde comprar peças de substituição em http://samsung.com

2. Visite o site de compra de peças e introduza o código de modelo do seu produto para

vericar as peças disponíveis para compra. O código de modelo encontra-se numa etiqueta na parte exterior do produto. - Pode vericar a versão e o código de modelo na etiqueta de código de barras existente na parte inferior esquerda do produto.

3. Para peças de substituição, certique-se de que o nome da peça corresponde ao que se

encontra na ilustração neste manual. - As peças que podem ser substituídas pelo utilizador estão limitadas a pegas (apenas em alguns modelos), vedantes, gavetas e dobradiças. NOTA Após a reparação feita por um fornecedor de serviços não autorizado, a autorreparação ou a reparação não prossional do produto, a Samsung não se responsabiliza por quaisquer danos ao produto, lesões ou outros problemas de segurança do produto causados por qualquer tentativa de reparação do mesmo que não siga cuidadosamente estas instruções de reparação e manutenção. Quaisquer danos ao produto causados por uma tentativa de reparação do mesmo, efetuada por qualquer pessoa que não um fornecedor de serviços certicado da Samsung, não serão abrangidos pela garantia. ATENÇÃO

• O nome da peça listado no site pode ser diferente neste manual. Escolha o nome da peça correto.

• A substituição de dobradiças requer todo o cuidado, já que envolve a remoção da porta.

• Use luvas de segurança ao efetuar reparações. TMF_RT7000_User-servicing-manual.indb 55 2020-12-14 2:50:47Português Esta imagem pode diferir das peças do frigoríco fornecidas consoante o modelo e o país.

01 Dobradiça superior 02 Dobradiça central 03 Dobradiça inferior 04 Vedante 05 Gaveta 06 Etiqueta de código de barras TMF_RT7000_User-servicing-manual.indb 56 2020-12-14 2:50:47Português Substituição da pega ATENÇÃO

• Ao substituir a pega da porta, tenha cuidado para não riscar a parte da frente da porta.

• Pressione rmemente as pegas nos suportes. Certique-se de que não existe folga entre os suportes e a porta.

• Aperte rmemente os parafusos ao xar a pega.

• Verique se a pega está rmemente xa antes de utilizar o produto. Remoção das pegas NOTA Este procedimento aplica-se aos compartimentos do frigoríco e congelador. CONG

1. Puxe a pega para fora na vertical.

Quando a pega estiver solta do bloqueio, puxe a pega na sua direção (consulte a imagem). ATENÇÃO

• Tenha cuidado para não riscar.

• Ao desmontar, certique-se de que a unidade está desligada. Para montar, siga os mesmos passos pela ordem inversa. FRIG TMF_RT7000_User-servicing-manual.indb 57 2020-12-14 2:50:47Português Substituição do vedante ATENÇÃO Fixe o vedante rmemente. Se não o zer, poderá haver uma fuga de ar frio do frigoríco. Remoção do vedante

1. Puxe os 4 cantos do vedante no

2. Puxe o centro do vedante.

Substituir o vedante Anexe um novo vedante à porta do frigoríco. Certique-se de que não existe folga entre o novo suporte e a porta. TMF_RT7000_User-servicing-manual.indb 58 2020-12-14 2:50:48Português Substituição da gaveta ATENÇÃO Durante a montagem, verique se a gaveta está corretamente inserida na guia. Remoção da gaveta

1. Remova a gaveta puxando a parte rolante

e levantando-a. Reinstalação das gavetas A reinstalação das gavetas segue a ordem inversa dos passos de remoção. Substituição das dobradiças Para substituir as dobradiças, tem de remover as portas primeiro. ATENÇÃO

• Ao remover as portas, tenha todo o cuidado porque as portas são pesadas.

• Antes de substituir as dobradiças, coloque um material protetor no chão, tal como um cartão, para impedir riscos na porta quando a pousar no chão.

• Como as dobradiças têm de ser manuseadas com cuidado e substituídas por duas ou mais pessoas, é recomendado contactar o serviço técnico prossional.

• Se remover a dobradiça sem segurar na porta, esta pode cair e provocar ferimentos.

• Certique-se de que o eixo está rmemente xo na dobradiça.

• Verique se a dobradiça está rmemente xa na estrutura principal.

• Certique-se de que os conectores dos os estão devidamente ligados.

• Tenha cuidado para não danicar os os ao xar a tampa superior. AVISO

• Inclinar/deitar o frigoríco requer, no mínimo, 2 pessoas.

• Desligue o cabo de alimentação antes de inverter as portas. TMF_RT7000_User-servicing-manual.indb 59 2020-12-14 2:50:48Português Ferramentas necessárias (não fornecidas) Chave Phillips Chave de fendas Chave de porcas de 11 mm Chave de caixa de 10 mm Chave Allen (5 mm) Chave de porcas de 10 mm Inversão da porta Dobradiça superior

4. Desligue o conector dos os na dobradiça

superior. ATENÇÃO Certique-se de que desliga o cabo de alimentação antes de efetuar a operação acima.

5. Remova os 2 parafusos sextavados que

ATENÇÃO Tem de ser efetuado por mais de 2 pessoas. Uma pessoa deverá segurar a porta para impedir que caia. TMF_RT7000_User-servicing-manual.indb 61 2020-12-14 2:50:49Português Dobradiça central

1. Remova os 2 parafusos sextavados com a

porta do frigoríco. ATENÇÃO

• Tem de ser efetuado por mais de 2 pessoas.

• Certique-se de que desliga o cabo de alimentação antes de efetuar a operação acima. TMF_RT7000_User-servicing-manual.indb 62 2020-12-14 2:50:50Português Dobradiça inferior

1. Pouse o produto (consulte a imagem).

• Tem de ser colocada uma proteção por baixo do produto para impedir que a parte de trás do produto seja danicada.

• Tem de ser efetuado por mais de 2 pessoas.

• Certique-se de que desliga o cabo de alimentação antes de efetuar a operação acima.

2. Remova os 3 parafusos sextavados que

4. Siga a ordem oposta à desmontagem

para voltar a montar após substituir as dobradiças superior, central e/ou inferior. ATENÇÃO

• Certique-se de que os conectores dos os estão devidamente ligados.
