RT58K7105SL - Lednice SAMSUNG - Bezplatný návod k obsluze

NÁVOD K OBSLUZE RT58K7105SL SAMSUNG

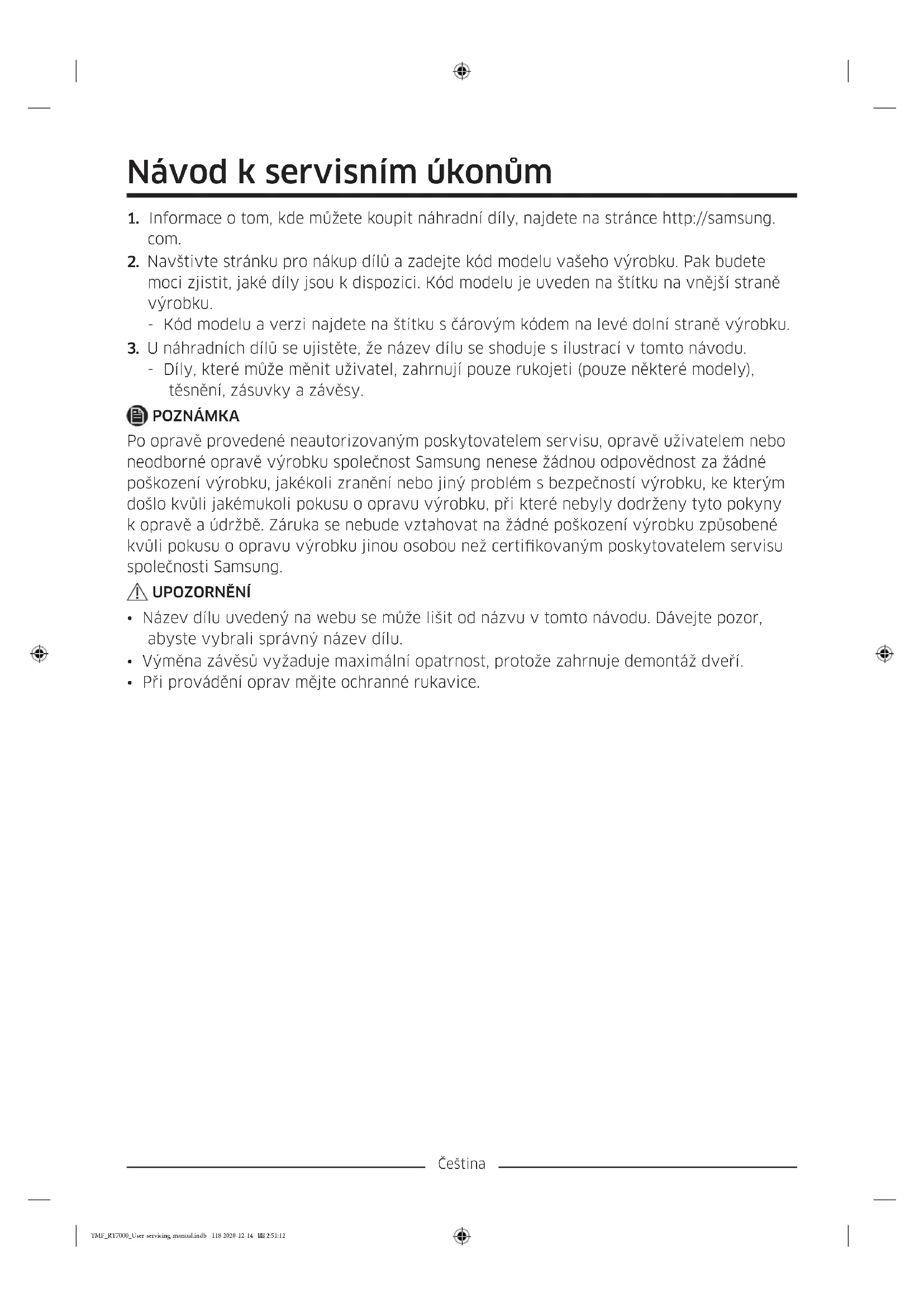

1. Informace o tom, kde můžete koupit náhradní díly, najdete na stránce http://samsung.

2. Navštivte stránku pro nákup dílů a zadejte kód modelu vašeho výrobku. Pak budete

moci zjistit, jaké díly jsou k dispozici. Kód modelu je uveden na štítku na vnější straně výrobku. - Kód modelu a verzi najdete na štítku s čárovým kódem na levé dolní straně výrobku.

3. U náhradních dílů se ujistěte, že název dílu se shoduje s ilustrací v tomto návodu.

- Díly, které může měnit uživatel, zahrnují pouze rukojeti (pouze některé modely), těsnění, zásuvky a závěsy. POZNÁMKA Po opravě provedené neautorizovaným poskytovatelem servisu, opravě uživatelem nebo neodborné opravě výrobku společnost Samsung nenese žádnou odpovědnost za žádné poškození výrobku, jakékoli zranění nebo jiný problém s bezpečností výrobku, ke kterým došlo kvůli jakémukoli pokusu o opravu výrobku, při které nebyly dodrženy tyto pokyny k opravě a údržbě. Záruka se nebude vztahovat na žádné poškození výrobku způsobené kvůli pokusu o opravu výrobku jinou osobou než certikovaným poskytovatelem servisu společnosti Samsung. UPOZORNĚNÍ

• Název dílu uvedený na webu se může lišit od názvu v tomto návodu. Dávejte pozor, abyste vybrali správný název dílu.

• Výměna závěsů vyžaduje maximální opatrnost, protože zahrnuje demontáž dveří.

• Při provádění oprav mějte ochranné rukavice. TMF_RT7000_User-servicing-manual.indb 118 2020-12-14 2:51:12Čeština Skutečný vzhled a součásti chladničky se mohou od obrázku v závislosti na modelu a zemi, ve které se nacházíte, lišit.

01 Horní závěs 02 Prostřední závěs 03 Dolní závěs 04 Těsnění 05 Zásuvka 06 Štítek s čárovým kódem TMF_RT7000_User-servicing-manual.indb 119 2020-12-14 2:51:12Čeština Výměna rukojeti UPOZORNĚNÍ

• Při výměně rukojeti dveří dávejte pozor, abyste přední stranu dveří nepoškrábali.

• Pevně zatlačte rukojeti na sloupcích. Ujistěte se, že mezi sloupky a dveřmi není žádná mezera.

• Při nasazování rukojeti pevně utáhněte šrouby.

• Před použitím výrobku zkontrolujte, že je rukojeť pevně připojena. Demontáž rukojetí POZNÁMKA Tento postup se vztahuje na prostor chladničky i prostor mrazničky.

1. Vytáhněte rukojeť a svisle do rukojeti

udeřte. Když je rukojeť uvolněna ze zámku, vytáhněte rukojeť směrem k sobě (podle obrázku) UPOZORNĚNÍ

• Dávejte pozor, aby nedošlo k poškrábání.

• Při rozebírání dbejte na to, aby byl přístroj vypnutý. Při sestavování postupujte v opačném pořadí. CHL TMF_RT7000_User-servicing-manual.indb 120 2020-12-14 2:51:13Čeština Výměna těsnění UPOZORNĚNÍ Těsnění pevně přitlačte. V opačném případě by mohl z chladničky unikat chladný vzduch. Sejmutí těsnění

1. Zatáhněte za 4 rohy těsnění mrazničky a

2. Zatáhněte za střed těsnění.

Výměna těsnění Nasaďte nové těsnění na dveře chladničky. Ujistěte se, že mezi novým těsněním a dveřmi není žádná mezera. TMF_RT7000_User-servicing-manual.indb 121 2020-12-14 2:51:13Čeština Výměna zásuvky UPOZORNĚNÍ Během sestavení zkontrolujte, že je zásuvka řádně zasunuta ve vodicích drážkách. Vytažení zásuvky

1. Zásuvku vytáhněte zatažením za část

s kolečky a jejím zvednutím. Zpětné nasazení zásuvek Nasazení zásuvek probíhá v opačném pořadí kroků postupu pro jejich vyjmutí. Výměna závěsu Při výměně závěsů je třeba nejprve demontovat dveře. UPOZORNĚNÍ

• Při demontáži dveří buďte velmi opatrní, protože dveře jsou těžké.

• Před výměnou závěsů dejte na podlahu měkkou podložku, například lepenku, abyste předešli poškrábání dveří, když je položíte na zem.

• Protože se závěsy je třeba zacházet opatrně a musí je vyměňovat minimálně dvě osoby, doporučujeme zavolat si pracovníka odborného servisu.

• Pokud odmontujete závěs, aniž byste drželi dveře, mohlo by dojít k pádu dveří a ke zranění.

• Ujistěte se, že dřík je k závěsu pevně připojen.

• Zkontrolujte, že je závěs pevně připojen ke skříni.

• Ujistěte se, že jsou konektory kabelů správně připojeny.

• Při upevňování horního krytu postupujte opatrně, abyste kabely nepoškodili. VÝSTRAHA

• Při naklápění/pokládání chladničky je nutná účast minimálně 2 osob.

• Před obrácením směru otvírání dveří odpojte síťový kabel. TMF_RT7000_User-servicing-manual.indb 122 2020-12-14 2:51:13Čeština Potřebné nářadí (není v dodávce) Křížový šroubovák Plochý šroubovák Plochý klíč 11 mm Nástrčkový klíč 10 mm Inbusový klíč (5 mm) Plochý klíč 10 mm Změna směru otevírání dveří Horní závěs

1. Sundejte víčko krytu závěsu.

2. Pomocí šroubováku (+) vyšroubujte

1 šroub u každého krytu závěsu.

3. Zatáhněte za háčky a kryt závěsu

4. Na horním závěsu odpojte konektor

kabelů. UPOZORNĚNÍ Než provedete výše uvedenou operaci, nezapomeňte odpojit napájecí kabel.

5. Pomocí nástrčkového klíče 10mm

demontujte 2 šestihranné šrouby, které přidržují závěs na vrchu chladničky.

6. Odstraňte P/L horní závěs.

7. Demontujte dveře.

UPOZORNĚNÍ Je nutné pracovat ve více než 2 osobách. Jedna osoba musí dveře držet, abyste zabránili jejich pádu. TMF_RT7000_User-servicing-manual.indb 124 2020-12-14 2:51:15Čeština Prostřední závěs

1. Pomocí šestihranného klíče vyšroubujte

2 šestihranné šrouby.

2. Pomocí šroubováku (+) vyšroubujte

1 šroub u každého závěsu.

3. Rozeberte prostřední závěs dveří směrem

• Je nutné pracovat ve více než 2 osobách.

• Než provedete výše uvedenou operaci, nezapomeňte odpojit napájecí kabel. TMF_RT7000_User-servicing-manual.indb 125 2020-12-14 2:51:15Čeština Dolní závěs

1. Výrobek položte (podle obrázku).

• Pod výrobek je třeba umístit podložku, abyste jeho zadní část chránili před poškozením.

• Je nutné pracovat ve více než 2 osobách.

• Než provedete výše uvedenou operaci, nezapomeňte odpojit napájecí kabel.

2. Pomocí nástrčkového klíče 8 mm nebo

šroubováku (+) vyšroubujte 3 šestihranné šrouby, které drží závěs.

3. Odstraňte dolní závěs.

4. Po výměně horního, prostředního a/nebo

spodního závěsu proveďte opětovnou montáž v opačném pořadí kroků postupu demontáže. UPOZORNĚNÍ

• Ujistěte se, že jsou konektory kabelů správně připojeny.

1. Vyberte zásuvku potiahnutím valčekovej

2. Odskrutkujte 1 skrutku krytu pántu

4. Odpojte káblový konektor na hornom
