NÁVOD NA OBSLUHU RT58K7105SL SAMSUNG

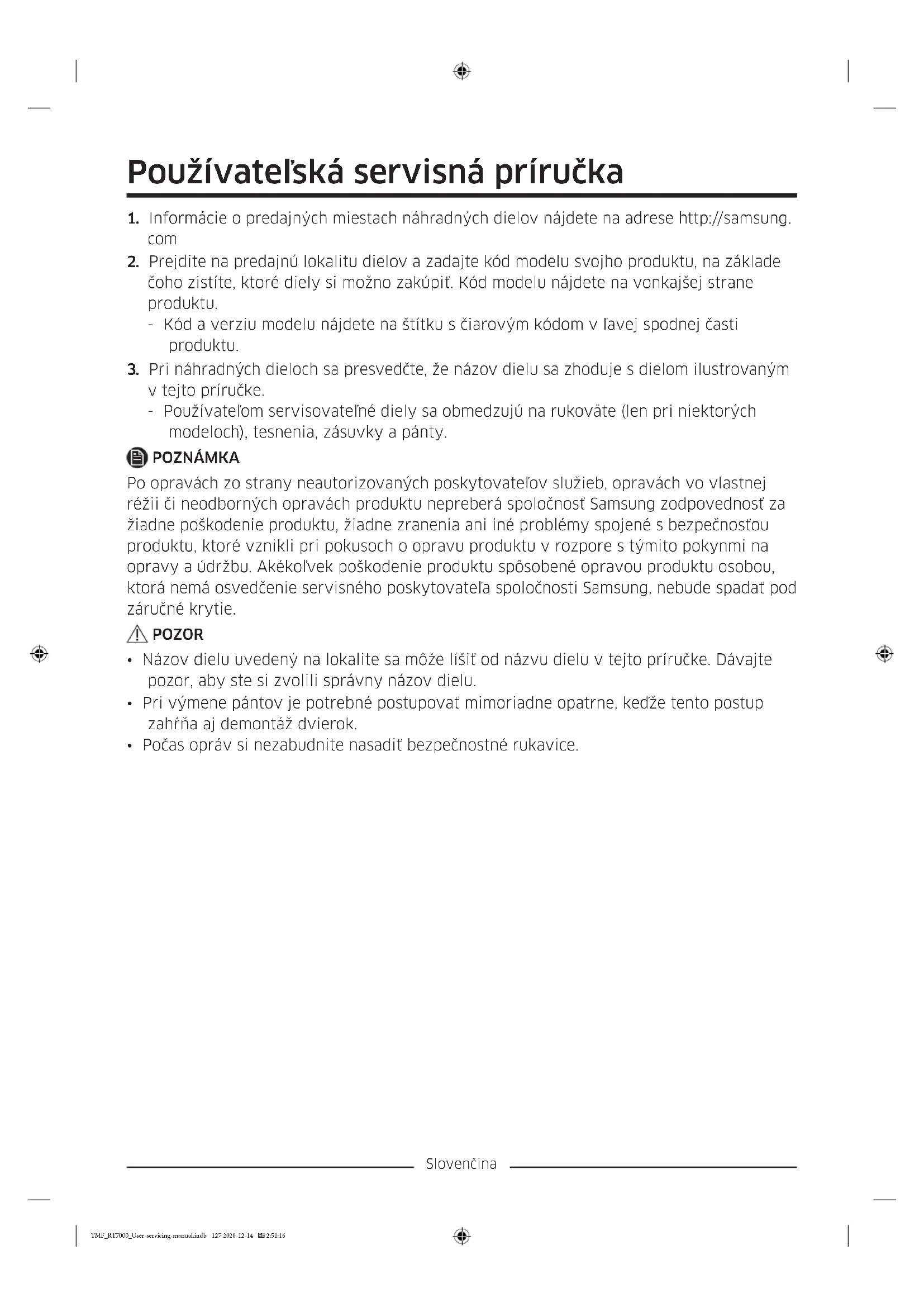

1. Informácie o predajných miestach náhradných dielov nájdete na adrese http://samsung.

čoho zistíte, ktoré diely si možno zakúpiť. Kód modelu nájdete na vonkajšej strane produktu. - Kód a verziu modelu nájdete na štítku s čiarovým kódom v ľavej spodnej časti produktu.

3. Pri náhradných dieloch sa presvedčte, že názov dielu sa zhoduje s dielom ilustrovaným

v tejto príručke. - Používateľom servisovateľné diely sa obmedzujú na rukoväte (len pri niektorých modeloch), tesnenia, zásuvky a pánty. POZNÁMKA Po opravách zo strany neautorizovaných poskytovateľov služieb, opravách vo vlastnej réžii či neodborných opravách produktu nepreberá spoločnosť Samsung zodpovednosť za žiadne poškodenie produktu, žiadne zranenia ani iné problémy spojené s bezpečnosťou produktu, ktoré vznikli pri pokusoch o opravu produktu v rozpore s týmito pokynmi na opravy a údržbu. Akékoľvek poškodenie produktu spôsobené opravou produktu osobou, ktorá nemá osvedčenie servisného poskytovateľa spoločnosti Samsung, nebude spadať pod záručné krytie. POZOR

• Názov dielu uvedený na lokalite sa môže líšiť od názvu dielu v tejto príručke. Dávajte pozor, aby ste si zvolili správny názov dielu.

• Pri výmene pántov je potrebné postupovať mimoriadne opatrne, keďže tento postup zahŕňa aj demontáž dvierok.

• Počas opráv si nezabudnite nasadiť bezpečnostné rukavice. TMF_RT7000_User-servicing-manual.indb 127 2020-12-14 2:51:16Slovenčina Skutočný vzhľad a uvedené diely chladničky sa môžu líšiť v závislosti od modelu a krajiny.

01 Horný pánt 02 Stredný pánt 03 Spodný pánt 04 Tesnenie 05 Zásuvka 06 Štítok s čiarovým kódom TMF_RT7000_User-servicing-manual.indb 128 2020-12-14 2:51:16Slovenčina Výmena rukoväte POZOR

• Pri výmene rúčok na dvierkach dbajte na to, aby ste nepoškrabali prednú stranu dvierok.

• Pevne zatlačte rúčky na držiaky. Dbajte na to, aby medzi držiakmi a dverami nezostal žiadny priestor.

• Pri upevňovaní rúčok skrutky silno utiahnite.

• Pred použitím sa presvedčte, že sú rúčky dôsledne upevnené. Demontáž rúčok POZNÁMKA Tento postup platí pre priestory chladničky aj mrazničky. MRAZNIČKA

1. Vytiahnite rúčku a narazte ju do zvislej

polohy. Keď sa rúčka uvoľní zo zaistenej polohy. Potiahnite rúčku smerom k vám (Postupujte podľa obrázka) POZOR

• Dajte pozor, aby nedošlo k poškriabaniu.

• Ak vykonávate montáž v opačnom poradí, pred demontážou sa uistite, že je zariadenie vypnuté. CHLADNIČKA TMF_RT7000_User-servicing-manual.indb 129 2020-12-14 2:51:16Slovenčina Výmena tesnenia POZOR Dbajte na to, aby bolo tesnenie dôsledne upevnené. V opačnom prípade môže z chladničky unikať studený vzduch. Demontáž tesnenia

Osadenie tesnenia K dvierkam chladničky upevnite nové tesnenie. Dbajte na to, aby medzi novými tesneniami a dverami nezostal žiadny priestor. TMF_RT7000_User-servicing-manual.indb 130 2020-12-14 2:51:16Slovenčina Výmena zásuvky POZOR Počas montáže dbajte na to, aby bola zásuvka správne vložená do koľajničky. Demontáž zásuvky

1. Vyberte zásuvku potiahnutím valčekovej

časti a jej podvihnutím nahor. Opätovná montáž zásuvky Opätovná montáž zásuviek prebieha v opačnom poradí ako pri ich demontáži. Výmena pántu Pred výmenou pántu je najprv potrebné demontovať dvierka. POZOR

• Pri demontáži dvierok postupujte mimoriadne opatrne, pretože majú vysokú hmotnosť.

• Pred výmenou pántov položte na podlahu mäkkú podložku (napríklad kartón), čím predídete poškrabaniu po zložení dvierok.

• Keďže je s pántmi potrebné narábať opatrne a na ich výmenu sú potrebné dve alebo viaceré osoby, odporúčame vám tento úkon zveriť do rúk odborným technikom.

• Ak pánt demontujete bez podržania dvierok, môže sa stať, že spadnú a spôsobia vám zranenie.

• Ubezpečte sa, že sú káblové konektory správne pripojené.

• Pri upevňovaní horného krytu dbajte na to, aby ste nepoškodili vodiče. VÝSTRAHA

• Pri náklone/pokladaní chladničky je potrebná využiť silu minimálne 2 ľudí.

• Pred zmenou smeru otáčania dvierok odpojte napájací kábel. TMF_RT7000_User-servicing-manual.indb 131 2020-12-14 2:51:17Slovenčina Potrebné nástroje (nedodávajú sa) Krížový skrutkovač Plochý skrutkovač 11 mm kľúč 10 mm nástrčkový kľúč Imbusový kľúč (5 mm) 10 mm kľúč Zmena smeru otvárania dvierok Horný pánt

pomocou krížového skrutkovača a otvorte kryt.

pánte. POZOR Pred realizáciou vyššie uvedených úkonov nezabudnite odpojiť napájací kábel.

ktoré pridržiavajú pánt k hornej časti chladničky. Použite na to 10 mm nástrčkový kľúč.

6. Demontujte horný pravý/ľavý pánt.

POZOR Je potrebná spolupráca viac než dvoch ľudí. Jedna osoba musí uchopiť dvere, aby sa zabránilo pádu dverí. TMF_RT7000_User-servicing-manual.indb 133 2020-12-14 2:51:18Slovenčina Stredný pánt

hlavou šesťhranným kľúčom.

krížového skrutkovača.

3. Demontujte stredný pánt z dverí

chladničky nahor. POZOR

• Je potrebná spolupráca viac než dvoch ľudí.

• Pred realizáciou vyššie uvedených úkonov nezabudnite odpojiť napájací kábel. TMF_RT7000_User-servicing-manual.indb 134 2020-12-14 2:51:19Slovenčina Spodný pánt

1. Položte zariadenie (pozri obrázok).

• Musí sa použiť podložka, aby ste chránili zadnú časť zariadenia pred poškodením.

• Je potrebná spolupráca viac než dvoch ľudí.

• Pred realizáciou vyššie uvedených úkonov nezabudnite odpojiť napájací kábel.

hlavou upevňujúce pánt pomocou 8 mm nástrčkového kľúča alebo pomocou krížového skrutkovača.

stredného alebo spodného pántu spočíva v opačnom poradí krokov demontáže. POZOR

• Ubezpečte sa, že sú káblové konektory správne pripojené.
