RT58K7105SL - Ledusskapis SAMSUNG - Bezmaksas lietošanas instrukcija

LIETOŠANAS INSTRUKCIJA RT58K7105SL SAMSUNG

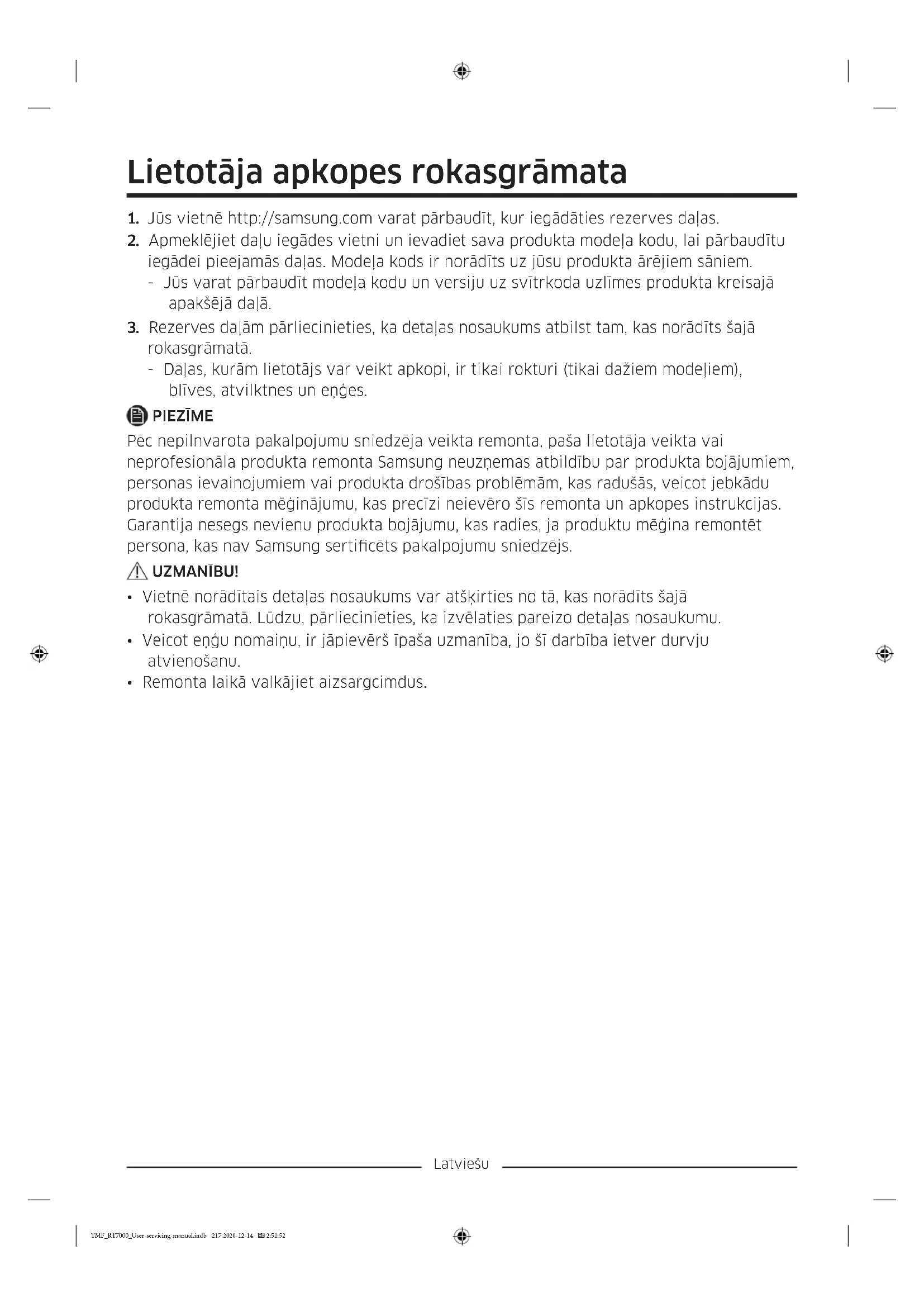

1. Jūs vietnē http://samsung.com varat pārbaudīt, kur iegādāties rezerves daļas.

2. Apmeklējiet daļu iegādes vietni un ievadiet sava produkta modeļa kodu, lai pārbaudītu

iegādei pieejamās daļas. Modeļa kods ir norādīts uz jūsu produkta ārējiem sāniem. - Jūs varat pārbaudīt modeļa kodu un versiju uz svītrkoda uzlīmes produkta kreisajā apakšējā daļā.

3. Rezerves daļām pārliecinieties, ka detaļas nosaukums atbilst tam, kas norādīts šajā

rokasgrāmatā. - Daļas, kurām lietotājs var veikt apkopi, ir tikai rokturi (tikai dažiem modeļiem), blīves, atvilktnes un eņģes. PIEZĪME Pēc nepilnvarota pakalpojumu sniedzēja veikta remonta, paša lietotāja veikta vai neprofesionāla produkta remonta Samsung neuzņemas atbildību par produkta bojājumiem, personas ievainojumiem vai produkta drošības problēmām, kas radušās, veicot jebkādu produkta remonta mēģinājumu, kas precīzi neievēro šīs remonta un apkopes instrukcijas. Garantija nesegs nevienu produkta bojājumu, kas radies, ja produktu mēģina remontēt persona, kas nav Samsung serticēts pakalpojumu sniedzējs. UZMANĪBU!

• Vietnē norādītais detaļas nosaukums var atšķirties no tā, kas norādīts šajā rokasgrāmatā. Lūdzu, pārliecinieties, ka izvēlaties pareizo detaļas nosaukumu.

• Veicot eņģu nomaiņu, ir jāpievērš īpaša uzmanība, jo šī darbība ietver durvju atvienošanu.

• Remonta laikā valkājiet aizsargcimdus. TMF_RT7000_User-servicing-manual.indb 217 2020-12-14 2:51:52Latviešu Atkarībā no modeļa un valsts ledusskapja faktiskais attēls un daļas var atšķirties.

01 Augšējā eņģe 02 Vidējā eņģe 03 Apakšējā eņģe 04 Blīve 05 Atvilktne 06 Svītrkoda uzlīme TMF_RT7000_User-servicing-manual.indb 218 2020-12-14 2:51:52Latviešu Roktura nomaiņa UZMANĪBU!

• Nomainot durvju rokturi, pārliecinieties, ka nesaskrāpējat durvju priekšpusi.

• Cieši uzspiediet uz rokturu vadotnēm. Raugieties, lai starp rokturu vadotnēm un durvīm nav spraugu.

• Pievienojot rokturi, cieši pievelciet skrūves.

• Pirms produkta izmantošanas pārbaudiet, vai rokturis ir stingri pievienots. Lai noņemtu rokturus PIEZĪME Šī procedūra attiecas gan uz ledusskapi, gan saldētavu. SALD.

1. Izvelciet ārā rokturi un novietojiet

vertikāli. Kad rokturis ir atbrīvots no slēdzenes, pavelciet rokturi pret sevi. (Skatiet attēlu) UZMANĪBU!

• Raugieties, lai nesaskrāpētu.

• Izjaucot pārliecinieties, ka vienība ir izslēgta. Ja vēlaties veikt montāžu, veiciet darbības pretējā secībā. LED. TMF_RT7000_User-servicing-manual.indb 219 2020-12-14 2:51:52Latviešu Blīves nomaiņa UZMANĪBU! Pārliecinieties, ka cieši pievienojat blīvi. Pretējā gadījumā var noplūst aukstais gaiss no ledusskapja. Lai noņemtu blīvi

Lai nomainītu blīvi Pievienojiet jaunu blīvi pie ledusskapja durvīm. Raugieties, lai starp jauno blīvi un durvīm nav spraugu. TMF_RT7000_User-servicing-manual.indb 220 2020-12-14 2:51:52Latviešu Atvilktnes nomaiņa UZMANĪBU! Pārliecinieties, vai atvilktne montāžas laikā ir pareizi ievietota sliedē. Lai izņemtu atvilktni

1. Izņemiet atvilktni, pavelkot rullīša daļu

un paceļot to uz augšu. Lai atkārtoti ievietotu atvilktnes Atkārtota atvilktņu ievietošana tiek veikta pretējā to izņemšanas darbību secībā. Eņģes nomaiņa Lai nomainītu eņģes, jums vispirms ir jāizņem durvis. UZMANĪBU!

• Uzmanīgi izņemiet durvis, jo tās ir smagas.

• Pirms eņģu nomaiņas uz grīdas nolieciet mīkstu paliktni, piemēram, kartonu, lai novērstu skrāpējumus uz durvīm, novietojot tās uz grīdas.

• Tā kā ar eņģēm ir jādarbojas uzmanīgi un nomaiņa jāveic diviem vai vairāk cilvēkiem, mēs iesakām izsaukt profesionālu tehnisko atbalstu.

• Ja eņģes atvienošanas laikā durvis netiek turētas, tās var nokrist un radīt ievainojumus.

• Pārliecinieties, ka vārpsta uz eņģes ir cieši pievilkta.

• Pārbaudiet, vai eņģe ir cieši pievienota pie korpusa.

• Pārbaudiet, vai vada savienotāji ir pievienoti pareizi.

• Raugieties nesabojāt vadus, ksējot augšējo pārsegu.

• Ledusskapja sasvēršanai/nolikšanai nepieciešami vismaz 2 cilvēki.

• Atvienojiet barošanas vadu pirms durvju apgriešanas otrādi. TMF_RT7000_User-servicing-manual.indb 221 2020-12-14 2:51:53Latviešu Nepieciešamie instrumenti (nav iekļauti komplektācijā) Phillips skrūvgriezis Plakanais skrūvgriezis 11 mm uzgriežņu atslēga 10 mm muciņu tipa uzgriežņu atslēga Seškanšu uzgriežņu atslēga (5 mm) 10 mm uzgriežņu atslēga Durvju apgriešana otrādi Augšējā eņģe

1. Noņemiet eņģes pārsega vāciņu.

2. Noņemiet eņģes pārsega skrūvi 1 ea ar

3. Pavelciet āķus un paceliet pārsega eņģi.

4. Atvienojiet vada savienotāju uz augšējās

eņģes. UZMANĪBU! Pārliecinieties, ka pirms iepriekš minētās darbības veikšanas ir atvienots elektrības vads.

kas ksē eņģi ledusskapja augšdaļā, izmantojot 10 mm muciņu tipa uzgriežņu atslēgu.

6. Izņemiet augšējo L/K puses eņģi.

UZMANĪBU! Ir jāstrādā vairāk nekā 2 cilvēkiem. Viena persona satver durvis, lai novērstu to nokrišanu. TMF_RT7000_User-servicing-manual.indb 223 2020-12-14 2:51:54Latviešu Vidējā eņģe

seškanšu uzgriežņu atslēgu.

2. Izņemiet eņģes skrūvi 1 ea ar (+)

3. Izjauciet vidējo eņģi, sākot no ledusskapja

augšdaļas. UZMANĪBU!

• Ir jāstrādā vairāk nekā 2 cilvēkiem.

• Pārliecinieties, ka pirms iepriekš minētās darbības veikšanas ir atvienots elektrības vads. TMF_RT7000_User-servicing-manual.indb 224 2020-12-14 2:51:55Latviešu Apakšējā eņģe

1. Nolieciet zemē produktu (skatiet attēlu).

• Nolieciet apakšā paliktni, lai pasargātu produkta aizmuguri no bojājumiem.

• Ir jāstrādā vairāk nekā 2 cilvēkiem.

• Pārliecinieties, ka pirms iepriekš minētās darbības veikšanas ir atvienots elektrības vads.

ksē eņģi, izmantojot 8 mm muciņu tipa uzgriežņu atslēgu vai (+) skrūvgriezi.

3. Izņemiet apakšējo eņģi.

4. Pēc augšējās, vidējās un/vai apakšējās

eņģes nomaiņas veiciet salikšanu pretējā izjaukšanas darbību secībā. UZMANĪBU!

• Pārbaudiet, vai vada savienotāji ir pievienoti pareizi.
