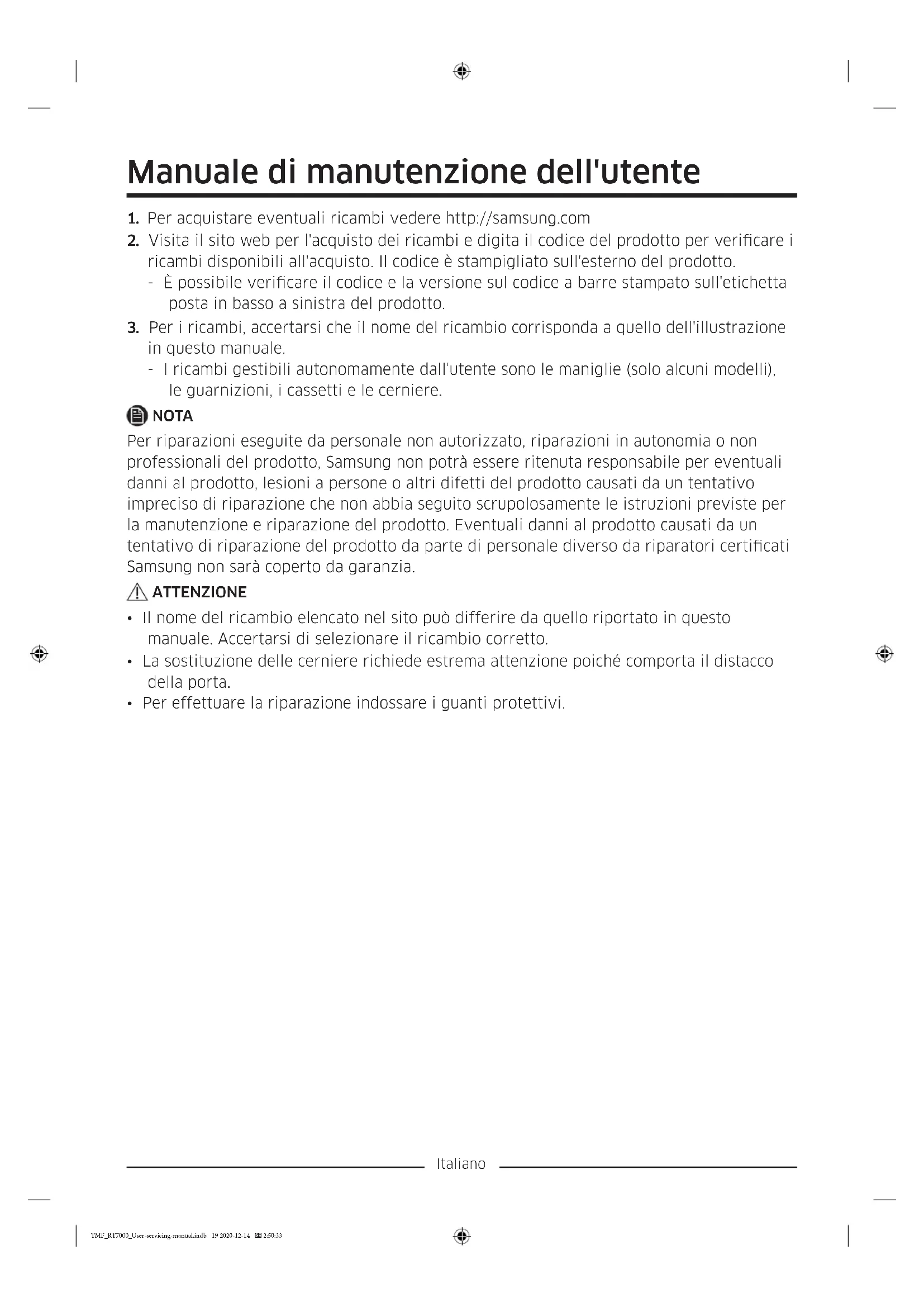

MANUALE UTENTE RT58K7105SL SAMSUNG

1. Per acquistare eventuali ricambi vedere http://samsung.com

2. Visita il sito web per l'acquisto dei ricambi e digita il codice del prodotto per vericare i

ricambi disponibili all'acquisto. Il codice è stampigliato sull'esterno del prodotto. - È possibile vericare il codice e la versione sul codice a barre stampato sull'etichetta posta in basso a sinistra del prodotto.

3. Per i ricambi, accertarsi che il nome del ricambio corrisponda a quello dell'illustrazione

in questo manuale. - I ricambi gestibili autonomamente dall'utente sono le maniglie (solo alcuni modelli), le guarnizioni, i cassetti e le cerniere. NOTA Per riparazioni eseguite da personale non autorizzato, riparazioni in autonomia o non professionali del prodotto, Samsung non potrà essere ritenuta responsabile per eventuali danni al prodotto, lesioni a persone o altri difetti del prodotto causati da un tentativo impreciso di riparazione che non abbia seguito scrupolosamente le istruzioni previste per la manutenzione e riparazione del prodotto. Eventuali danni al prodotto causati da un tentativo di riparazione del prodotto da parte di personale diverso da riparatori certicati Samsung non sarà coperto da garanzia. ATTENZIONE

• Il nome del ricambio elencato nel sito può differire da quello riportato in questo manuale. Accertarsi di selezionare il ricambio corretto.

• La sostituzione delle cerniere richiede estrema attenzione poiché comporta il distacco della porta.

• Per effettuare la riparazione indossare i guanti protettivi. TMF_RT7000_User-servicing-manual.indb 19 2020-12-14 2:50:33Italiano Le immagini effettive e le parti dei componenti forniti del frigorifero possono variare in base al modello ed al paese di acquisto.

01 Cerniera superiore 02 Cerniera centrale 03 Cerniera inferiore 04 Guarnizione 05 Cassetto 06 Etichetta con codice a barre TMF_RT7000_User-servicing-manual.indb 20 2020-12-14 2:50:33Italiano Sostituzione della maniglia ATTENZIONE

• Durante la sostituzione delle maniglia degli sportelli, prestare attenzione a non grafare il frontale della porta.

• Premere saldamente le maniglie sui supporti. Accertarsi che non vi sia spazio tra i supporti delle maniglie e la porta.

• Nel ssaggio delle maniglie, serrare con forza le viti.

• Prima di usare il prodotto vericare che la maniglia sia ssata saldamente. Per staccare le maniglie NOTA Questa procedura si applica sia ai comparti del frigo sia a quelli del freezer. FRE

1. Tirare la maniglia e inclinarla

verticalmente. Una volta sbloccata dai fermi, tirarla a sé (vedi l'illustrazione) ATTENZIONE

• Prestare attenzione a non grafarla.

• Durante lo smontaggio, accertarsi che l'unità sia spenta; per rimontarla seguire la procedura in ordine inverso. FRI TMF_RT7000_User-servicing-manual.indb 21 2020-12-14 2:50:33Italiano Sostituzione della guarnizione ATTENZIONE Accertarsi di ssare saldamente la guarnizione. In caso contrario, dal frigorifero potrebbe fuoriuscire aria fredda. Per rimuovere la guarnizione

1. Estrarre i quattro angoli delle guarnizioni

del frigorifero e del freezer.

2. Estrarre il centro della guarnizione.

Sostituire la guarnizione Montare la nuova guarnizione alla porta. Accertarsi che non vi sia spazio tra la nuova guarnizione e la porta. TMF_RT7000_User-servicing-manual.indb 22 2020-12-14 2:50:34Italiano Sostituire un cassetto ATTENZIONE Vericare che il cassetto sia correttamente inserito nella guida durante il montaggio. Per rimuovere il cassetto

1. Estrarre il cassetto tirandolo verso di sé e

sollevandolo leggermente verso l'alto. Per rimontare i cassetti Rimontare i cassetti seguendo l'ordine contrario seguito per la rimozione. Sostituzione delle cerniere Per sostituire le cerniere, rimuovere prima la porta. ATTENZIONE

• Durante la rimozione delle porte, prestare estrema attenzione poiché sono pesanti.

• Prima di sostituire le cerniere, appoggiare qualcosa di morbido o del cartone sul pavimento per evitare di grafare la porta nell'appoggiarla.

• Poiché le cerniere devono essere maneggiate con attenzione e sostituite da due o più persone, si consiglia di chiamare un servizio di assistenza professionale.

• Rimuovendo la cerniera senza trattenere la porta, la porta potrebbe cadere e ferire qualcuno.

• Accertarsi che il perno sia saldamente ssato alla cerniera.

• Vericare che la cerniera sia ssata saldamente all'armadio.

• Assicurarsi che i connettori siano collegati correttamente.

• Prestare attenzione a non danneggiare i li elettrici nel ssare il coperchio superiore. AVVERTENZA

• L'inclinazione/distensione del frigorifero richiede l'intervento minimo di due persone.

• Scollegare il cavo di alimentazione prima di invertire le porte. TMF_RT7000_User-servicing-manual.indb 23 2020-12-14 2:50:34Italiano Strumenti necessari (non forniti) Cacciavite a croce Cacciavite piatto Chiave inglese da 11 mm Chiave a bussola da 10 mm Chiave a brugola (5 mm) Chiave inglese da 10 mm Inversione della porta Cerniera superiore

1. Rimuovere il coperchio della cerniera.

della cerniera con un cacciavite a croce ed aprire.

3. Tirare i fermi e sollevare il coperchio

4. Scollegare il connettore della porta frigo.

ATTENZIONE Accertarsi di scollegare il cavo di alimentazione prima di eseguire l'operazione sopra.

5. Rimuovere i due dadi esagonali che

trattengono la cerniera nella parte superiore del frigorifero con una chiave da 10mm.

ATTENZIONE Per effettuare l'operazione è necessario l'intervento di due persone. Una persona dovrà afferrare la porta per evintarne la caduta. TMF_RT7000_User-servicing-manual.indb 25 2020-12-14 2:50:35Italiano Cerniera centrale

1. Rimuovere le due viti con testa esagonale

con una chiave esagonale.

2. Rimuovere la vite 1 ea con un cacciavite

a croce (+) ed aprire.

3. Separare la cerniera centrale dalla porta.

• Per effettuare l'operazione è necessario l'intervento di due persone.

• Accertarsi di scollegare il cavo di alimentazione prima di eseguire l'operazione sopra. TMF_RT7000_User-servicing-manual.indb 26 2020-12-14 2:50:36Italiano Cerniera inferiore

1. Sdraiare l'apparecchio (vedi illustrazione).

• Sdraiare l'apparecchio su un panno morbido in modo da proteggerlo da eventuali danni.

• Per effettuare l'operazione è necessario l'intervento di due persone.

• Accertarsi di scollegare il cavo di alimentazione prima di eseguire l'operazione sopra.

2. Rimuovere i tre dadi esagonali che

trattengono la cerniera con una chiave a bussola da 8 mm o usando un cacciavite a croce (+).

3. Rimuovere la cerniera inferiore.

4. Rimontare seguendo l'ordine opposto

dopo aver sostituito le cerniere superiore, centrale ed/o inferiore. ATTENZIONE

• Assicurarsi che i connettori siano collegati correttamente.

• Prestare attenzione a non danneggiare i li elettrici nel ssare il coperchio superiore. TMF_RT7000_User-servicing-manual.indb 27 2020-12-14 2:50:36Deutsch Servicehandbuch für Benutzer
