KÄYTTÖOHJE RT58K7105SL SAMSUNG

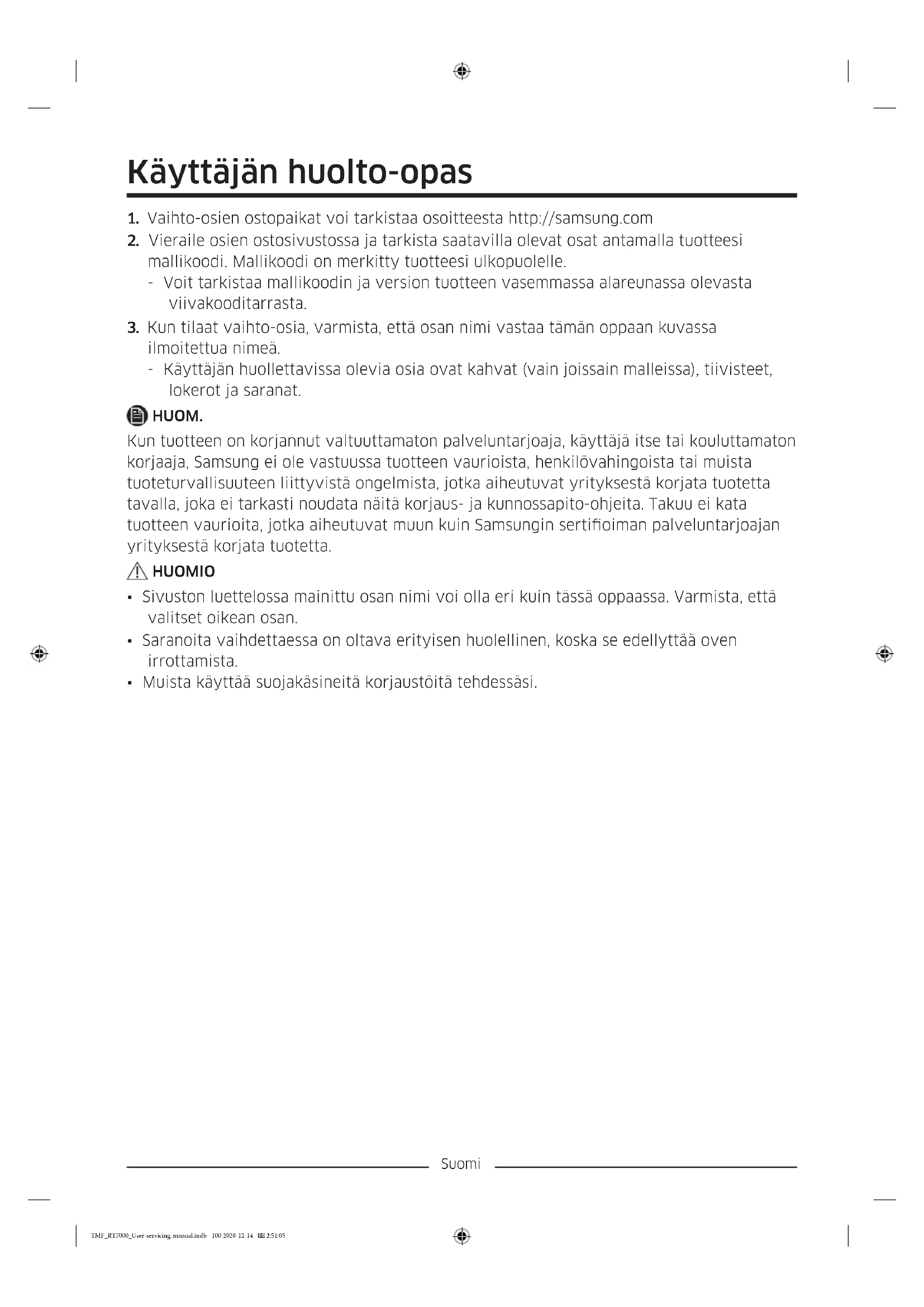

1. Vaihto-osien ostopaikat voi tarkistaa osoitteesta http://samsung.com

2. Vieraile osien ostosivustossa ja tarkista saatavilla olevat osat antamalla tuotteesi

mallikoodi. Mallikoodi on merkitty tuotteesi ulkopuolelle. - Voit tarkistaa mallikoodin ja version tuotteen vasemmassa alareunassa olevasta viivakooditarrasta.

3. Kun tilaat vaihto-osia, varmista, että osan nimi vastaa tämän oppaan kuvassa

ilmoitettua nimeä. - Käyttäjän huollettavissa olevia osia ovat kahvat (vain joissain malleissa), tiivisteet, lokerot ja saranat. HUOM. Kun tuotteen on korjannut valtuuttamaton palveluntarjoaja, käyttäjä itse tai kouluttamaton korjaaja, Samsung ei ole vastuussa tuotteen vaurioista, henkilövahingoista tai muista tuoteturvallisuuteen liittyvistä ongelmista, jotka aiheutuvat yrityksestä korjata tuotetta tavalla, joka ei tarkasti noudata näitä korjaus- ja kunnossapito-ohjeita. Takuu ei kata tuotteen vaurioita, jotka aiheutuvat muun kuin Samsungin sertioiman palveluntarjoajan yrityksestä korjata tuotetta. HUOMIO

• Sivuston luettelossa mainittu osan nimi voi olla eri kuin tässä oppaassa. Varmista, että valitset oikean osan.

• Saranoita vaihdettaessa on oltava erityisen huolellinen, koska se edellyttää oven irrottamista.

• Muista käyttää suojakäsineitä korjaustöitä tehdessäsi. TMF_RT7000_User-servicing-manual.indb 100 2020-12-14 2:51:05Suomi Jääkaapin mukana toimitetut osat saattavat mallista tai käyttömaasta riippuen olla erilaisia kuin kuvassa.

• Kun vaihdat oven kahvaa, varo naarmuttamasta oven etupuolta.

• Paina kahvat tiiviisti kiinni tukiinsa. Varmista, että tukien ja oven väliin ei jää rakoa.

• Kiristä ruuvit tiukasti, kun kiinnität kahvaa.

• Varmista kahvan tiukkuus, ennen kuin käytät tuotetta. Kahvojen irrottaminen HUOM. Ohjeet koskevat sekä jääkaappi- että pakastinpuolta. PAKASTIN

1. Vedä kahva pois ja pidä sitä

pystysuorassa. Kun kahva vapautuu lukosta, vedä kahvaa itseesi päin (Katso kuvaa) HUOMIO

• Varo naarmuttamasta.

• Varmista irrottaessasi, että laite on kytketty pois päältä. Jos haluat asentaa, noudata päinvastaista järjestystä. JÄÄKAAPPI TMF_RT7000_User-servicing-manual.indb 102 2020-12-14 2:51:05Suomi Tiivisteen vaihto HUOMIO Kiinnitä tiiviste tiukasti. Muuten jääkaapin kylmä ilma voi vuotaa. Tiivisteen irrottaminen

1. Vedä 4 tiivistenurkkaa sekä jääkaapista

2. Vedä tiivisteen keskeltä.

Tiivisteen asettaminen paikalleen Kiinnitä uusi tiiviste jääkaapin oveen. Varmista, että uuden tiivisteen ja oven väliin ei jää rakoa. TMF_RT7000_User-servicing-manual.indb 103 2020-12-14 2:51:06Suomi Lokeron vaihto HUOMIO Aseta lokero huolellisesti kiskoille kokoamisen aikana. Lokeron poistaminen

1. Irrota laatikko vetämällä sitä ulospäin ja

nostamalla ylöspäin. Lokeron asettaminen paikalleen Lokerot asetetaan paikalleen suorittamalla poistovaiheet päinvastaisessa järjestyksessä. Saranan vaihto Ovet on irrotettava ennen saranoiden vaihtamista. HUOMIO

• Ole erityisen varovainen irrottaessasi ovia, koska ne ovat painavia.

• Ennen kuin aloitat saranoiden vaihdon, aseta lattialle pahvi tai muu pehmeä alusta, joka suojaa ovea naarmuilta, kun se lasketaan lattialle.

• Saranoita on käsiteltävä varovasti ja niiden vaihtoon tarvitaan ainakin kaksi henkeä, joten suosittelemme kutsumaan työhön koulutetun huoltopalvelun.

• Jos et kannattele ovea saranaa irrottaessasi, ovi saattaa pudota ja aiheuttaa vammoja.

• Varmista, että tappi on kiristetty saranaan tiukasti.

• Tarkista, että sarana on tiukasti kiinni kaapissa.

• Varmista, että johtoliittimet on liitetty oikein.

• Varo vaurioittamasta johtoja, kun kiinnität yläsuojusta. VAROITUS

• Jääkaapin kallistaminen/asettaminen vaatii vähintään 2 henkilöä.

• Irrota virtajohto ennen kätisyyden vaihtamista. TMF_RT7000_User-servicing-manual.indb 104 2020-12-14 2:51:06Suomi Tarvittavat työkalut (eivät sisälly toimitukseen) Ristipääruuvimeisseli Tasapäinen ruuvimeisseli 11 mm ruuviavain 10 mm hylsyavain Kuusiokoloavain (5 mm) 10 mm ruuviavain Oven kätisyyden vaihtaminen Sarana, ylä

ruuvimeisselillä ja avaa.

3. Vedä koukuista ja nosta saranasuojusta.

4. Irrota johtoliitin yläsaranasta.

HUOMIO Irrota virtajohto pistorasiasta ennen edellä olevan työn suorittamista.

kuusiopulttia, jotka pitävät saranaa jääkaapin yläosassa.

6. Poista sarana, ylä O/V.

HUOMIO Työn suorittamiseen tarvitaan enemmän kuin 2 henkilöä. Toinen henkilö pitää ovea estäen sitä putoamasta. TMF_RT7000_User-servicing-manual.indb 106 2020-12-14 2:51:07Suomi Sarana, keski

1. Irrota 2 kuusiopulttia

kuusiokoloavaimella.

3. Irrota keskisarana jääkaapin ovesta.

• Työn suorittamiseen tarvitaan enemmän kuin 2 henkilöä.

• Irrota virtajohto pistorasiasta ennen edellä olevan työn suorittamista. TMF_RT7000_User-servicing-manual.indb 107 2020-12-14 2:51:08Suomi Sarana, ala

1. Laske tuote alas (katso kuvaa).

• Laita pehmuste alle suojataksesi tuotteen takaosaa vaurioitumasta.

• Työn suorittamiseen tarvitaan enemmän kuin 2 henkilöä.

• Irrota virtajohto pistorasiasta ennen edellä olevan työn suorittamista.

käyttämällä (+) ruuvimeisseliä 3 kuusiopulttia, jotka pitävät saranaa.

3. Poista alasarana.

4. Kun olet vaihtanut ylä-, keski- ja/tai

alasaranan, kokoa osat purkuohjeiden mukaan mutta päinvastaisessa järjestyksessä. HUOMIO

• Varmista, että johtoliittimet on liitetty oikein.
