RT58K7105SL - šaldytuvas SAMSUNG - Nemokama naudojimo instrukcija

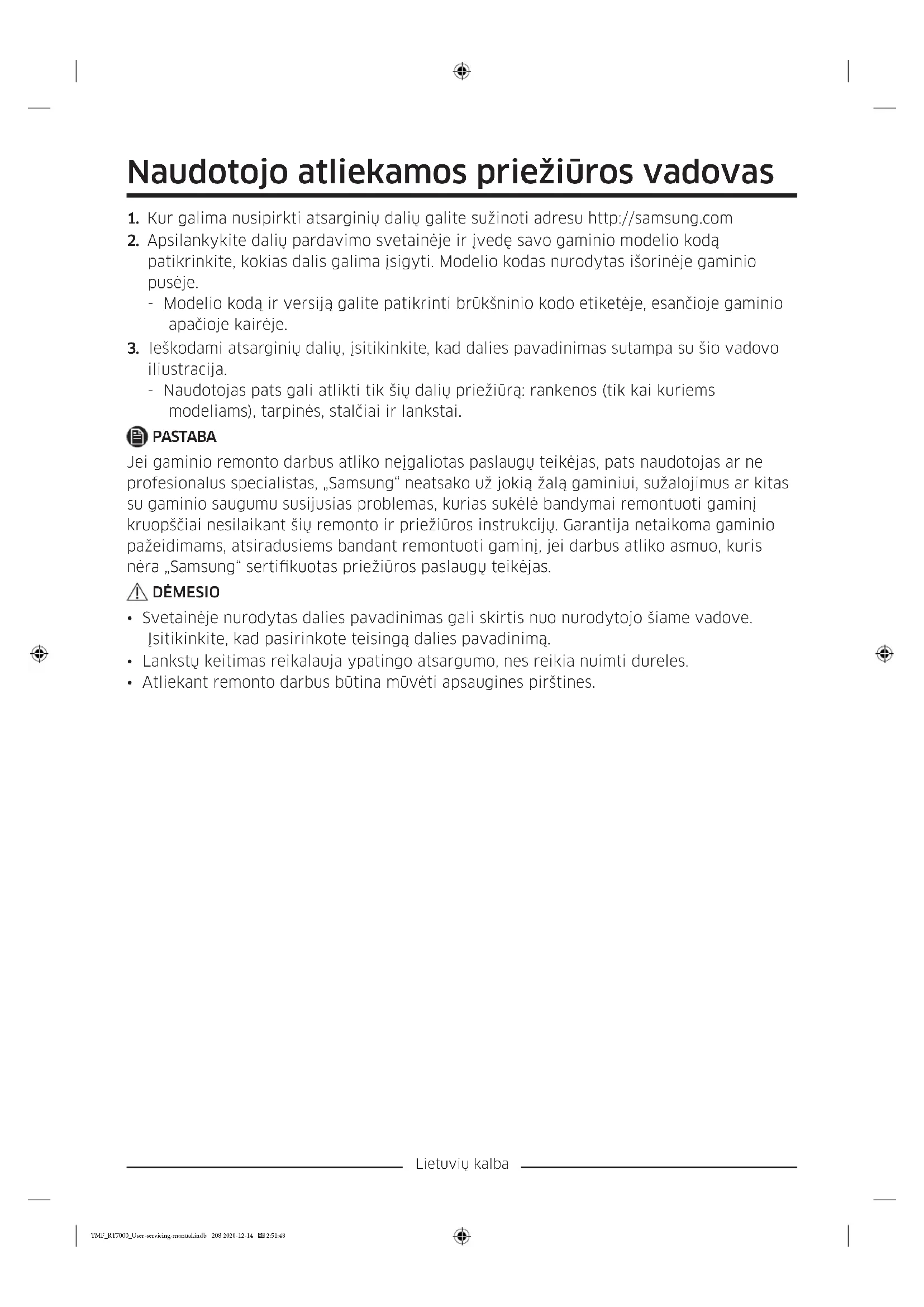

NAUDOJIMO INSTRUKCIJA RT58K7105SL SAMSUNG

1. Kur galima nusipirkti atsarginių dalių galite sužinoti adresu http://samsung.com

2. Apsilankykite dalių pardavimo svetainėje ir įvedę savo gaminio modelio kodą

patikrinkite, kokias dalis galima įsigyti. Modelio kodas nurodytas išorinėje gaminio pusėje. - Modelio kodą ir versiją galite patikrinti brūkšninio kodo etiketėje, esančioje gaminio apačioje kairėje.

3. Ieškodami atsarginių dalių, įsitikinkite, kad dalies pavadinimas sutampa su šio vadovo

iliustracija. - Naudotojas pats gali atlikti tik šių dalių priežiūrą: rankenos (tik kai kuriems modeliams), tarpinės, stalčiai ir lankstai. PASTABA Jei gaminio remonto darbus atliko neįgaliotas paslaugų teikėjas, pats naudotojas ar ne profesionalus specialistas, „Samsung“ neatsako už jokią žalą gaminiui, sužalojimus ar kitas su gaminio saugumu susijusias problemas, kurias sukėlė bandymai remontuoti gaminį kruopščiai nesilaikant šių remonto ir priežiūros instrukcijų. Garantija netaikoma gaminio pažeidimams, atsiradusiems bandant remontuoti gaminį, jei darbus atliko asmuo, kuris nėra „Samsung“ sertikuotas priežiūros paslaugų teikėjas. DĖMESIO

• Svetainėje nurodytas dalies pavadinimas gali skirtis nuo nurodytojo šiame vadove. Įsitikinkite, kad pasirinkote teisingą dalies pavadinimą.

• Lankstų keitimas reikalauja ypatingo atsargumo, nes reikia nuimti dureles.

• Atliekant remonto darbus būtina mūvėti apsaugines pirštines. TMF_RT7000_User-servicing-manual.indb 208 2020-12-14 2:51:48Lietuvių kalba Tikras vaizdas ir tiekiamos dalys gali skirtis priklausomai nuo modelio ir šalies.

01 Viršutinis lankstas 02 Vidurinis lankstas 03 Apatinis lankstas 04 Tarpinė 05 Stalčius 06 Brūkšninio kodo etiketė TMF_RT7000_User-servicing-manual.indb 209 2020-12-14 2:51:48Lietuvių kalba Rankenos keitimas DĖMESIO

• Keisdami durelių rankeną, būkite atsargūs, kad nesubraižytumėte durelių fasadinės pusės.

• Tvirtai prispauskite rankenėles prie atramų. Įsitikinkite, kad tarp laikiklių ir durelių neliko tarpo.

• Tvirtindami rankeną gerai priveržkite varžtus.

• Prieš naudodami gaminį patikrinkite, ar rankena laikosi tvirtai. Kaip nuimti rankenas? PASTABA Ši procedūra galioja tiek šaldytuvo, tiek šaldiklio skyriui. ŠALDIKLIS

1. Ištraukite rankeną ir paspauskite

ją vertikaliai. Išblokavus rankeną patraukite rankeną į save (žr. paveikslėlį) DĖMESIO

• Saugokitės, kad nesubraižytumėte.

• Išmontuodami įsitikinkite, kad įrenginys išjungtas; jei norite surinkti, atlikite veiksmus atvirkštine tvarka. ŠALDYTUVAS TMF_RT7000_User-servicing-manual.indb 210 2020-12-14 2:51:48Lietuvių kalba Tarpinės keitimas DĖMESIO Įsitikinkite, kad gerai pritvirtinote tarpinę. Priešingu atveju gali atsirasti nuotėkis iš šaldytuvo. Kaip nuimti tarpinę

1. Patraukite 4 šaldiklio ir šaldytuvo

2. Patraukite centrinę tarpinės dalį.

Kaip uždėti tarpinę Pritvirtinkite naują tarpinę prie šaldytuvo durelių. Įsitikinkite, kad tarp naujos tarpinės ir durelių neliko tarpo. TMF_RT7000_User-servicing-manual.indb 211 2020-12-14 2:51:49Lietuvių kalba Stalčiaus pakeitimas DĖMESIO Įstatydami patikrinkite ar stalčius gerai įkištas į bėgelį. Kaip išimti stalčių

1. Išimkite stalčių, traukdami riedančią dalį

ir pakeldami ją į viršų. Kaip įstatyti stalčius Įstatant stalčius reikia priešinga eilės tvarka atlikti stalčių išėmimo veiksmus. Lanksto keitimas Norėdami pakeisti lankstus visų pirma turite nuimti dureles. DĖMESIO

• Nuimdami dureles, būkite itin atsargūs, nes durelės yra sunkios.

• Prieš keisdami lankstus, ant grindų padėkite suminkštinantį paklotą, pavyzdžiui, kartoną, kad durelės nebūtų subraižytos jas padėjus.

• Kadangi su lankstais reikia dirbti atsargiai ir juos keičiant turi dalyvauti du ar daugiau asmenų, rekomenduojame kreiptis į profesionalią techninę tarnybą.

• Jei išimdami lankstą nelaikysite durelių, jos gali nukristi ir jus sužeisti.

• Įsitikinkite, kad ašis tvirtai laikosi lankste.

• Saugokitės, kad tvirtindami viršutinį dangtį nepažeistumėte laidų. ĮSPĖJIMAS

• Šaldytuvą kreipti / guldyti turi mažiausiai 2 žmonės.

• Prieš pakeisdami durelių atidarymo kryptį, atjunkite maitinimo laidą. TMF_RT7000_User-servicing-manual.indb 212 2020-12-14 2:51:49Lietuvių kalba Reikalingi įrankiai (nepateikiami) Kryžminio atsuktuvo Plokščiasis atsuktuvas 11 mm veržliaraktis 10 mm lizdinis veržliaraktis Šešiabriaunis veržliaraktis (5 mm) 10 mm veržliaraktis Durelių atidarymo krypties pakeitimas Viršutinis lankstas

1. Nuimkite lanksto dangtelį.

2. Išsukite varžtą 1 iš lanksto dangtelio

naudodami (+) atsuktuvą ir atidarykite.

3. Patraukite kabliukus ir pakelkite lanksto

4. Atjunkite laido jungtį ant viršutinio

lanksto. DĖMESIO Prieš atlikdami aukščiau nurodytą veiksmą, būtinai atjunkite maitinimo laidą.

5. 10 mm kištukiniu veržliarakčiu išsukite 2

šešiakampius varžtus, laikančius lankstą šaldytuvo viršuje.

6. Išimkite viršutinį lankstą R / L.

DĖMESIO Dirbti turi daugiau kaip 2 žmonės. Vienas asmuo turi laikyti dureles, kad jos neiškristų. TMF_RT7000_User-servicing-manual.indb 214 2020-12-14 2:51:51Lietuvių kalba Vidurinis lankstas

2. Išsukite varžtą 1 ant lanksto

3. Išimkite vidurinį lankstą šaldytuvo

durelių viršuje. DĖMESIO

• Dirbti turi daugiau kaip 2 žmonės.

• Prieš atlikdami aukščiau nurodytą veiksmą, būtinai atjunkite maitinimo laidą. TMF_RT7000_User-servicing-manual.indb 215 2020-12-14 2:51:51Lietuvių kalba Apatinis lankstas

1. Paguldykite gaminį (žr. paveikslėlį).

• Po apačią reikia padėti paminkštinimą, kad gaminio nugarėlė būtų apsaugota nuo sugadinimo.

• Dirbti turi daugiau kaip 2 žmonės.

• Prieš atlikdami aukščiau nurodytą veiksmą, būtinai atjunkite maitinimo laidą.

laiko lankstą naudodami 8 mm lizdinį veržliaraktį arba (+) atsuktuvą.

3. Išimkite apatinį lankstą.

4. Pakeitus viršutinį, vidurinį ir (arba)

apatinį lankstą, surinkite atlikdami išėmimo veiksmus priešinga eilės tvarka. DĖMESIO

• Įsitikinkite, kad laido jungtys prijungtos tinkamai.

• Saugokitės, kad tvirtindami viršutinį dangtį nepažeistumėte laidų. TMF_RT7000_User-servicing-manual.indb 216 2020-12-14 2:51:51Latviešu Lietotāja apkopes rokasgrāmata
