BRUKSANVISNING IXO IV BOSCH

helt til venstre. Drejeretningsindikatoren højreløb 4 lyser, når der trykkes på start- stop-kontakten 8 og motoren går. Venstreløb: Skruer løsnes og drejes ud ved at trykke drejeretningsomskifte- ren 9 helt mod højre. Drejeretningsindikatoren venstreløb 6 lyser, når der trykkes på start-stop-kontakten 8 og motoren går. Tænd/sluk Til ibrugtagning af el-værktøjet tryk på start-stop-kontakten 8 og hold den nede. OBJ_DOKU-28030-004.fm Page 129 Wednesday, August 6, 2014 10:12 AM1 609 92A 0P3 | (6.8.14) Bosch Power Tools 130 | Dansk Lampen 10 lyser, når start-stop-kontakten 8 trykkes halvt eller helt ned, hvil- ket gør det muligt at oplyse arbejdsområdet ved dårlige lysforhold. El-værktøjet slukkes ved at slippe start-stop-kontakten 8. Automatisk spindellås (Auto-Lock) Borespindlen er fastlåst, hvis start-stop-kontakten 8 ikke er trykket ned. Dette gør det muligt at idreje skruer, selv om akkuen er afladet, og at bruge el-værktøjet som skruetrækker. Tryk ikke på start-stop-kontakten 8 i mere end 15 sekunder, mens borespindlen er blokeret. Ellers kan el-værktøjet blive beskadiget. Arbejdsvejledning El-værktøjet skal altid være slukket, når det anbringes på skruen. Roterende indsatsværktøj kan glide af. På siden af ladeaggregatet 12 kan der opbevares op til 13 skruebits. Holde- ren til skruebitten kan tages ud. Vedligeholdelse og service Vedligeholdelse og rengøring Retningsomskifteren skal altid stå i midten, før der indstilles på maskinen (f.eks. vedligeholdelse, værktøjsskift osv.) samt før ma- skinen transporteres og stilles til opbevaring. Utilsigtet start ved aktivering af start-stop-kontakten kan føre til kvæstelser. El-værktøj og el-værktøjets ventilationsåbninger skal altid holdes rene for at sikre et godt og sikkert arbejde. Når akkuen ikke fungerer mere, bedes du kontakte et autoriseret service- værksted for Bosch el-værktøj. Hvis det er nødvendigt at erstatte tilslutningsledningen, skal dette arbejde udføres af Bosch eller på et autoriseret serviceværksted for Bosch el-værktøj for at undgå farer. Skulle el-værktøjet trods omhyggelig fabrikation og kontrol holde op med at fungere, skal reparationen udføres af et autoriseret serviceværksted for Bosch-elektroværktøj. OBJ_DOKU-28030-004.fm Page 130 Wednesday, August 6, 2014 10:12 AMBosch Power Tools 1 609 92A 0P3 | (6.8.14) Dansk | 131 El-værktøjets 10-cifrede typenummer (se typeskilt) skal altid angives ved forespørgsler og bestilling af reservedele. Kundeservice og brugerrådgivning Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele. Eksplosionstegninger og informationer om reservedele findes også under: www.bosch-pt.com Bosch brugerrådgivningsteamet vil gerne hjælpe dig med at besvare spørgs- mål vedr. vores produkter og deres tilbehør. Dansk Bosch Service Center Telegrafvej 3 2750 Ballerup På www.bosch-pt.dk kan der online bestilles reservedele eller oprettes en reparations ordre. Tlf. Service Center: 44898855 Fax: 44898755 E-Mail: vaerktoej@dk.bosch.com Transport De indeholdte Li-Ion-akkuer overholder bestemmelserne om farligt gods. Ak- kuerne kan transporteres af brugeren på offentlig vej uden yderligere pålæg. Ved forsendelse gennem tredjemand (f.eks.: lufttransport eller spedition) skal særlige krav vedr. emballage og mærkning overholdes. Her skal man kontakte en faregodsekspert, før forsendelsesstykket forberedes. Bortskaffelse El-værktøj, akku, tilbehør og emballage skal genbruges på en miljø- venlig måde. Smid ikke el-værktøj og akkuer/batterier ud sammen med det almindelige husholdningsaffald! OBJ_DOKU-28030-004.fm Page 131 Wednesday, August 6, 2014 10:12 AM1 609 92A 0P3 | (6.8.14) Bosch Power Tools 132 | Dansk Gælder kun i EU-lande: Iht. det europæiske direktiv 2012/19/EU skal kasseret elektroværktøj og iht. det europæiske direktiv 2006/66/EF skal defekte eller opbrugte akkuer/batterier indsamles separat og genbruges iht. gældende miljøfor- skrifter. Akkuer/batterier: Li-Ion: Læs og overhold henvisningerne i afsnit „Transport“, side 131. Integrerede batterier må kun fjernes af fagfolk med henblik på bort- skaffelse. El-værktøjet kan blive ødelagt, når kabinetdelene fjernes. Hvis du vil tage batteriet ud af el-værktøjet, skal du trykke på tænd/sluk- knappen 8, indtil batteriet er helt afladet. Skru skruerne ud af kabinettet, og fjern kabinetdelene for at tage batteriet ud. For at undgå kortslutning skal du afmontere tilslutningerne på batteriet enkeltvis og derefter isolere polerne. Selvom batteriet er helt afladet, kan det indeholde en restspænding, som kan blive udløst i tilfælde af kortslutning. Ret til ændringer forbeholdes. OBJ_DOKU-28030-004.fm Page 132 Wednesday, August 6, 2014 10:12 AMBosch Power Tools 1 609 92A 0P3 | (6.8.14) Svenska | 133 Svenska Säkerhetsanvisningar Allmänna säkerhetsanvisningar för elverktyg Läs noga igenom alla säkerhetsanvisningar och instruktioner. Fel som uppstår till följd av att säkerhets- anvisningarna och instruktionerna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador. Förvara alla varningar och anvisningar för framtida bruk. Nedan använt begrepp ”Elverktyg” hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa). Arbetsplatssäkerhet Håll arbetsplatsen ren och välbelyst. Oordning på arbetsplatsen och dåligt belyst arbetsområde kan leda till olyckor. Använd inte elverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna. Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avstånd. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget. Elektrisk säkerhet Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsam- mans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägguttag reducerar risken för elstöt. Undvik kroppskontakt med jordade ytor som t. ex. rör, värmeele- ment, spisar och kylskåp. Det finns en större risk för elstöt om din kropp är jordad. Skydda elverktyget mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elstöt. VARNING OBJ_DOKU-28030-004.fm Page 133 Wednesday, August 6, 2014 10:12 AM1 609 92A 0P3 | (6.8.14) Bosch Power Tools 134 | Svenska Missbruka inte nätsladden och använd den inte för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Håll nätsladden på avstånd från värme, olja, skarpa kan- ter och rörliga maskindelar. Skadade eller tilltrasslade ledningar ökar risken för elstöt. När du arbetar med ett elverktyg utomhus använd endast förläng- ningssladdar som är avsedda för utomhusbruk. Om en lämplig förläng- ningssladd för utomhusbruk används minskar risken för elstöt. Använd ett felströmsskydd om det inte är möjligt att undvika elverktygets användning i fuktig miljö. Felströmsskyddet minskar ris- ken för elstöt. Personsäkerhet Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte elverktyg när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador. Bär alltid personlig skyddsutrustning och skyddsglasögon. Använd- ning av personlig skyddsutrustning som t.ex. dammfiltermask, halkfria säkerhetsskor, skyddshjälm och hörselskydd reducerar alltefter elverkty- gets typ och användning risken för kroppsskada. Undvik oavsiktlig igångsättning. Kontrollera att elverktyget är från- kopplat innan du ansluter stickproppen till vägguttaget och/eller ansluter/tar bort batteriet, tar upp eller bär elverktyget. Om du bär elverktyget med fingret på strömställaren eller ansluter påkopplat elverktyg till nätströmmen kan olycka uppstå. Ta bort alla inställningsverktyg och skruvnycklar innan du kopplar på elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada. Undvik onormala kroppsställningar. Se till att du står stadigt och hål- ler balansen. I detta fall kan du lättare kontrollera elverktyget i oväntade situationer. Bär lämpliga arbetskläder. Bär inte löst hängande kläder eller smycken. Håll håret, kläderna och handskarna på avstånd från rör- liga delar. Löst hängande kläder, långt hår och smycken kan dras in av roterande delar. OBJ_DOKU-28030-004.fm Page 134 Wednesday, August 6, 2014 10:12 AMBosch Power Tools 1 609 92A 0P3 | (6.8.14) Svenska | 135 När elverktyg används med dammutsugnings- och -uppsamlingsut- rustning, se till att dessa är rätt monterade och används på korrekt sätt. Användning av dammutsugning minskar de risker damm orsakar. Korrekt användning och hantering av elverktyg Överbelasta inte elverktyget. Använd för aktuellt arbete avsett elverktyg. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde. Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras. Dra stickproppen ur vägguttaget och/eller ta bort batteriet innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget lagras. Denna skyddsåtgärd förhindrar oavsiktlig inkoppling av elverktyget. Förvara elverktygen oåtkomliga för barn. Låt elverktyget inte använ- das av personer som inte är förtrogna med dess användning eller inte läst denna anvisning. Elverktygen är farliga om de används av oerfarna personer. Sköt elverktyget omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats; orsaker som kan leda till att elverktygets funktioner påver- kas menligt. Låt skadade delar repareras innan elverktyget tas i bruk. Många olyckor orsakas av dåligt skötta elverktyg. Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra. Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvis- ningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används på ett sätt som det inte är avsett för kan farliga situa- tioner uppstå. Omsorgsfull hantering och användning av sladdlösa elverktyg Ladda batterierna endast i de laddare som tillverkaren rekommende- rat. Om en laddare som är avsedd för en viss typ av batterier används för andra batterityper finns risk för brand. Använd endast batterier som är avsedda för aktuellt elverktyg. Används andra batterier finns risk för kroppsskada och brand. OBJ_DOKU-28030-004.fm Page 135 Wednesday, August 6, 2014 10:12 AM1 609 92A 0P3 | (6.8.14) Bosch Power Tools 136 | Svenska Håll gem, mynt, nycklar, spikar, skruvar och andra små metallföre- mål på avstånd från reservbatterier för att undvika en bygling av kon- takterna. En kortslutning av batteriets kontakter kan leda till brännska- dor eller brand. Om batteriet används på fel sätt finns risk för att vätska rinner ur bat- teriet. Undvik kontakt med vätskan. Vid oavsiktlig kontakt spola med vatten. Om vätska kommer i kontakt med ögonen uppsök dessutom läkare. Batterivätskan kan medföra hudirritation och brännskada. Service Låt endast kvalificerad fackpersonal reparera elverktyget och endast med originalreservdelar. Detta garanterar att elverktygets säkerhet upprätthålls. Säkerhetsanvisningar för skruvdragare Håll i elverktyget endast vid de isolerade greppytorna när arbeten utförs på ställen där skruven kan skada dolda elledningar. Skruvens kontakt med en spänningsförande ledning kan sätta maskinens metallde- lar under spänning och leda till elstöt. Håll stadigt tag i elverktyget. Vid idragning och urdragning av skruvar kan kortvarigt höga reaktionsmoment uppstå. Säkra arbetsstycket. Ett arbetsstycke som är fastspänt i en uppspän- ningsanordning eller ett skruvstycke hålls säkrare än med handen. Vänta tills elverktyget stannat helt innan du lägger bort det. Insats- verktyget kan haka upp sig och leda till att du kan förlora kontrollen över elverktyget. Innan åtgärder utförs på elverktyget (t. ex. underhåll, verktygsbyte osv) och för transport och lagring ställ riktningsomkopplaren i mitt- läge. Om strömställaren Till/Från oavsiktligt påverkas finns risk för kroppsskada. Skydda elverktyget mot hög värme som t. ex. längre solbe- strålning, eld, vatten och fukt. Explosionsrisk kan uppstå. I skadat eller felanvänt batteri kan ångor uppstå. Tillför friskluft och uppsök läkare vid åkommor. Ångorna kan leda till irritation i andningsvä- garna. OBJ_DOKU-28030-004.fm Page 136 Wednesday, August 6, 2014 10:12 AMBosch Power Tools 1 609 92A 0P3 | (6.8.14) Svenska | 137 Säkerhetsanvisningar för laddare Denna laddare är inte avsedd för använd- ning av barn eller personer med begränsad fysisk, sensorisk eller mental förmåga eller med bristande kunskap och erfarenhet. Denna laddare får användas av barn från 8 år och personer med begränsad fysisk, sen- sorisk eller mental förmåga eller med bris- tande kunskap och erfarenhet om de över- vakas av en person som ansvarar för deras säkerhet, eller som instruerar dem i säker hantering av laddaren och gör att de förstår riskerna. I annat fall föreligger fara för felan- vändning och skador. Håll barn under uppsikt. Barn får inte leka med laddaren. Utan uppsikt får barn inte rengöra eller underhålla laddaren. Skydda laddaren mot regn och väta. Tränger vatten in i ladda- ren ökar risken för elektrisk stöt. Ladda endast lithiumjonbatterier som är monterade i Bosch-produk- ter. Batterispänningen måste passa till laddarens spänning. Annars föreligger brand- och explosionsrisk. Håll laddaren ren. Förorening kan leda till elektrisk stöt. OBJ_DOKU-28030-004.fm Page 137 Wednesday, August 6, 2014 10:12 AM1 609 92A 0P3 | (6.8.14) Bosch Power Tools 138 | Svenska Kontrollera laddare, kabel och stickkontakt före varje användning. En skadad laddare får inte användas. Du får själv aldrig öppna ladda- ren, låt den repareras av kvalificerad fackman och endast med origi- nalreservdelar. Skadade laddare, ledningar eller stickkontakter ökar ris- ken för elektrisk stöt. Använd inte laddaren på lättantändligt underlag (t. ex. papper, texti- lier mm) resp. i brännbar omgivning. Vid laddningen värms laddaren upp vilket kan medföra brandrisk. Produkt- och kapacitetsbeskrivning Läs noga igenom alla säkerhetsanvis- ningar och instruktioner. Fel som uppstår till följd av att säkerhetsanvisningarna och instruktionerna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador. Ändamålsenlig användning Elverktyget är avsett för i- och urdragning av skruvar. Belysningen i detta elverktyg är avsett för att belysa verktygets direkta arbetsområde och är inte lämpligt för att lysa upp rum i bostaden. Illustrerade komponenter Numreringen av komponenterna hänvisar till illustration av elverktyget på grafiksida. 1 Skruvbits* 2 Verktygsfäste 3 Gummikapsel 4 Rotationsindikator högergång 5 Indikering av batteriets laddningstillstånd 6 Rotationsindikator vänstergång 7 Upphängningsögla 8 Strömställare Till/Från 9 Riktningsomkopplare 10 Lampa ”Power Light” OBJ_DOKU-28030-004.fm Page 138 Wednesday, August 6, 2014 10:12 AMBosch Power Tools 1 609 92A 0P3 | (6.8.14) Svenska | 139 11 Handgrepp (isolerad greppyta) 12 Laddare 13 Excenterhuvud* 14 Vinkelhuvud* 15 Vridmomentspåbyggnad* 16 Ställring för vridmomentsförval* 17 Märkning för vridmomentsinställning* 18 Upplåsningsring* *I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen. I vårt tillbehörsprogram beskrivs allt tillbehör som finns. Tekniska data Sladdlös skruvdragare IXO Produktnummer 3 603 J81 0.. Märkspänning V= 3,6 Tomgångsvarvtal min

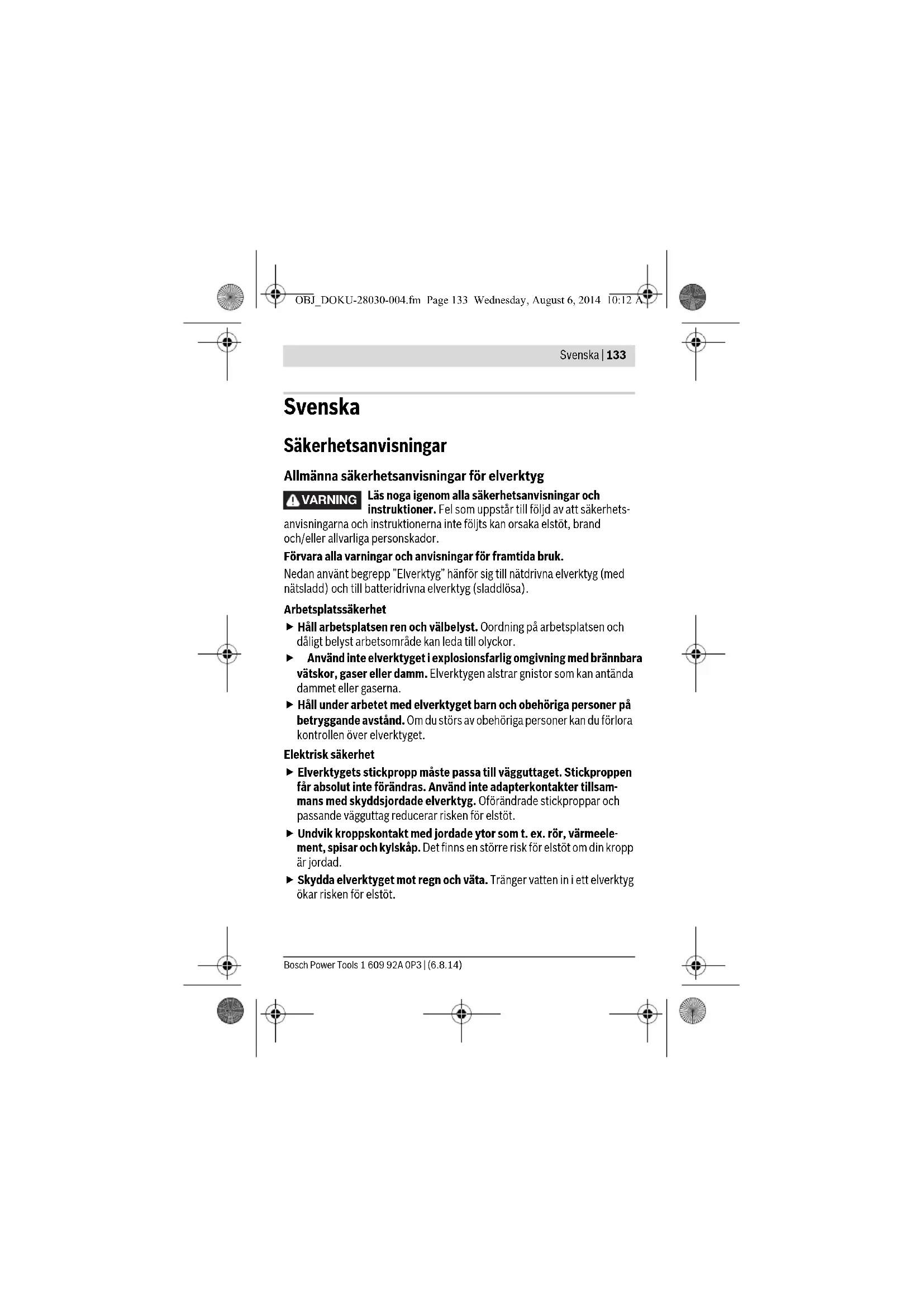

Max. vridmoment hårt/mjukt skruvförband enligt ISO 5393 Nm 4,5/3 Max. skruv-Ø mm 5 Vikt enligt EPTA-Procedure 01/2003 kg 0,3 Batteri Li-jon Kapacitet Ah 1,5 Antal battericeller

Laddare Produktnummer 2 607 225 809 (EU) 2 607 225 811 (UK/SMA) 2 607 225 813 (AU) Laddningstid min 380 Skyddsklass /II OBJ_DOKU-28030-004.fm Page 139 Wednesday, August 6, 2014 10:12 AM1 609 92A 0P3 | (6.8.14) Bosch Power Tools 140 | Svenska Buller-/vibrationsdata Bullernivåvärde förmedlas enligt EN 60745-2-2. Elverktygets A-vägda ljudtrycksnivå är i typiska fall mindre än 70 dB(A). Onoggrannhet K =3 dB. Ljudnivån kan vid arbeten överskrida 80 dB(A). Använd hörselskydd! Totala vibrationsemissionsvärden a

(vektorsumma ur tre riktningar) och onoggrannhet K framtaget enligt EN 60745: skruvdragning: a

Mätningen av den vibrationsnivå som anges i denna anvisning har utförts enligt en mätmetod som är standardiserad i EN 60745 och kan användas vid jämförelse av olika elverktyg. Mätmetoden är även lämplig för preliminär bedömning av vibrationsbelastningen. Den angivna vibrationsnivån representerar den huvudsakliga användningen av elverktyget. Om däremot elverktyget används för andra ändamål, med olika tillbehör, med andra insatsverktyg eller inte underhållits ordentligt kan vibrationsnivån avvika. Härvid kan vibrationsbelastningen under arbetsperi- oden öka betydligt. För en exakt bedömning av vibrationsbelastningen bör även de tider beaktas när elverktyget är frånkopplat eller är igång, men inte används. Detta reduce- rar tydligt vibrationsbelastningen för den totala arbetsperioden. Bestäm extra säkerhetsåtgärder för att skydda operatören mot vibrationer- nas inverkan t. ex.: underhåll av elverktyget och insatsverktygen, att hålla händerna varma, organisation av arbetsförloppen. Försäkran om överensstämmelse Vi intygar under ensamt ansvar att den produkt som beskrivs under ”Tek- niska data” uppfyller alla gällande bestämmelser i direktiven 2009/125/EG (förordning 1194/2012), 2011/65/EU, 2014/35/EU, 2014/30/EU, 2006/42/EG inklusive ändringar och stämmer överens med följande stan- darder: EN 60745-1, EN 60745-2-2 (batteri), EN 60335-1, EN 60335-2-29 (batteriladdare). OBJ_DOKU-28030-004.fm Page 140 Wednesday, August 6, 2014 10:12 AMBosch Power Tools 1 609 92A 0P3 | (6.8.14) Svenska | 141 Teknisk tillverkningsdokumentation (2006/42/EG) fås från: Robert Bosch GmbH, PT/ETM9, 70764 Leinfelden-Echterdingen, GERMANY

Montage Innan åtgärder utförs på elverktyget (t. ex. underhåll, verktygsbyte osv) och för transport och lagring ställ riktningsomkopplaren i mitt- läge. Om strömställaren Till/Från oavsiktligt påverkas finns risk för kroppsskada. Batteriets laddning (se bild A) Använd inte andra laddare. Den medlevererade laddaren är anpassad till det li-jonbatteri som är monterat i elverktyget. Beakta nätspänningen! Kontrollera att strömkällans spänning överens- stämmer med uppgifterna på laddarens typskylt. Laddare märkta med 230 V kan även anslutas till 220 V. Anvisning: Batteriet levereras ofullständigt uppladdat. För full effekt ska batteriet före första användningen laddas upp i laddaren. Litiumjonbatteriet kan när som helst laddas upp eftersom detta inte påverkar livslängden. Batteriet skadas inte om laddning avbryts. Li-jonbatteriet är skyddat mot djupurladdning. Vid urladdat batteri frånkopp- las elverktyget av en skyddskoppling: Insatsverktyg stannar och ett lågt pip- ljud avges. Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 OBJ_DOKU-28030-004.fm Page 141 Wednesday, August 6, 2014 10:12 AM1 609 92A 0P3 | (6.8.14) Bosch Power Tools 142 | Svenska Undvik att trycka på strömställaren Till/Från efter en automatisk frånkoppling av elverktyget. Batteriet kan skadas. När batteriladdningsindikatorn 5 vid halvvägs nedtryckt strömställare Till/Från 8 lyser med rött ljus är batteriets kapacitet högst 30% och ska där- för laddas upp. Laddningen startar när laddarens stickpropp ansluts till nätuttaget och den sladdlösa skruvdragaren placeras på laddaren 12. Batteriladdningsindikatorn 5 visar hur laddningen fortskrider. Under ladd- ning lyser indikatorn med grönt ljus. När batteriladdningsindikatorn 5 inte längre lyser, är batterimodulen helt uppladdad. Under laddning blir elverktygets handtag varmt. Detta är normalt. Koppla från nätströmmen till laddaren om den inte ska användas under en längre tid. Elverktyget kan under uppladdning inte användas; dvs. batteriet är inte defekt även om det inte fungerar under uppladdning. Skydda laddaren mot fukt! Beakta anvisningarna för avfallshantering. Verktygsbyte (se bild B) Använd inte tvåsidiga skruvbits som är längre än 25 mm. Skjut in skruvbitsen 1 direkt i verktygsfästet 2. Excenterhuvud/vinkelhuvud/vridmomentshuvud (se bilder C– F) Med excenterhuvudet 13 kan skruvar dras nära kanten. Med vinkelhuvudet 14 kan skruvar dras på svåråtkomliga ställen. Med ställringen för vridmomentförval 16 på vridmonemtspåbyggnaden 15 kan krävt vridmoment väljas i 10 steg. Vid korrekt inställt vridmoment stop- pas insatsverktyget när skruven ligger i plan med materialets yta eller när inställt vridmoment har uppnåtts. Montage (se bilder C–D) För montering av påbyggnadssatserna dra bort gummikapseln 3 framåt. Därefter kan påbyggnaderna sättas upp. Påbyggnaderna kan monteras för- skjutna om 45°. OBJ_DOKU-28030-004.fm Page 142 Wednesday, August 6, 2014 10:12 AMBosch Power Tools 1 609 92A 0P3 | (6.8.14) Svenska | 143 Demontering (se bilder E–F) För borttagning av påbyggnaderna vrid upplåsningsringen 18 i riktningen mot och dra bort påbyggnaden framåt. Skjut sedan upp gummikapseln 3. Drift Driftstart Beakta nätspänningen! Kontrollera att strömkällans spänning överens- stämmer med uppgifterna på laddarens typskylt. Laddare märkta med 230 V kan även anslutas till 220 V. Inställning av rotationsriktning Med riktningsomkopplaren 9 kan elverktygets rotationsriktning ändras. Vid nedtryckt strömställare Till/Från 8 kan omkoppling inte ske. Högergång: För idragning av skruvar tryck riktningsomkopplaren 9 åt vän- ster mot stopp. Rotationsindikatorn högergång 4 lyser när strömställaren Till/Från 8 påverkats och motorn är igång. Vänstergång: För lossning och urdragning av skruvar tryck riktningsom- kopplaren 9 åt höger mot stopp. Rotationsindikatorn vänstergång 6 lyser när strömställaren Till/Från 8 påverkats och motorn är igång. In- och urkoppling Tryck för start av elverktyget ned strömställaren Till/Från 8 och håll den ned- tryckt. Lampan 10 lyser vid lätt eller helt nedtryckt strömställare Till/Från 8 och belyser arbetsområdet vid ogynnsamma belysningsförhållanden. För frånkoppling av elverktyget släpp strömställaren Till/Från 8. Helautomatisk spindellåsning (Auto-Lock) Vid icke påverkad strömställare Till/Från 8 är borrspindeln låst. Detta möjliggör idragning av skruvar även om batteriet är förbrukat, dvs verk- tyget kan användas som en normal skruvdragare. Vid blockerad borrspindel får strömställaren Till/Från 8 tryckas ned högst 15 sekunder. I annat fall kan elverktyget skadas. OBJ_DOKU-28030-004.fm Page 143 Wednesday, August 6, 2014 10:12 AM1 609 92A 0P3 | (6.8.14) Bosch Power Tools 144 | Svenska Arbetsanvisningar Elverktyget ska vara frånkopplat när det förs mot skruven. Roterande insatsverktyg kan slira bort. På sidan av laddaren 12 finns ett magasin med plats för 13 skruvbits. Maga- sinet för skruvbitsen kan tas bort. Underhåll och service Underhåll och rengöring Innan åtgärder utförs på elverktyget (t. ex. underhåll, verktygsbyte osv) och för transport och lagring ställ riktningsomkopplaren i mitt- läge. Om strömställaren Till/Från oavsiktligt påverkas finns risk för kroppsskada. Håll elverktyget och dess ventilationsöppningar rena för bra och säkert arbete. Kontakta en auktoriserad serviceverkstad för Bosch-elverktyg när batteriet inte längre är funktionsdugligt. Om nätsladden för bibehållande av verktygets säkerhet måste bytas ut, ska byte ske hos Bosch eller en auktoriserad serviceverkstad för Bosch-elverk- tyg. Om i elverktyget trots exakt tillverkning och sträng kontroll störning skulle uppstå, bör reparation utföras av auktoriserad serviceverkstad för Bosch elverktyg. Ange alltid vid förfrågningar och reservdelsbeställningar det 10-siffriga pro- duktnumret som finns på elverktygets typskylt. Kundtjänst och användarrådgivning Kundservicen ger svar på frågor beträffande reparation och underhåll av pro- dukter och reservdelar. Sprängskisser och information om reservdelar hittar du på: www.bosch-pt.com Bosch användarrådgivningsteamet hjälper gärna vid frågor som gäller våra produkter och tillbehör. OBJ_DOKU-28030-004.fm Page 144 Wednesday, August 6, 2014 10:12 AMBosch Power Tools 1 609 92A 0P3 | (6.8.14) Svenska | 145 Svenska Bosch Service Center Telegrafvej 3 2750 Ballerup Danmark Tel.: (08) 7501820 (inom Sverige) Fax: (011) 187691 Transport De litiumjonbatterier som ingår är underkastade kraven för farligt gods. Användaren kan utan ytterligare förpliktelser transportera batterierna på allmän väg. Vid transport genom tredje person (t. ex. flygfrakt eller spedition) ska speci- ella villkor för förpackning och märkning beaktas. I detta fall bör vid förbere- delse av transport en expert för farligt gods konsulteras. Avfallshantering Elverktyg, batterier, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvinning. Släng inte elverktyg och inte heller batterier i hushållsavfall! Endast för EU-länder: Enligt europeiska direktivet 2012/19/EU måste obruk- bara elverktyg och enligt europeiska direktivet 2006/66/EG felaktiga eller förbrukade batterier separat omhändertas och på miljövänligt sätt lämnas in för återvin- ning. Sekundär-/primärbatterier: Li-jon: Beakta anvisningarna i avsnittet ”Transport”, sida 145. OBJ_DOKU-28030-004.fm Page 145 Wednesday, August 6, 2014 10:12 AM1 609 92A 0P3 | (6.8.14) Bosch Power Tools 146 | Norsk Inbyggda batterier får endast tas ut av fackpersonal för kassering. Elverktyget kan förstöras om kåpan öppnas. För att ta ut batteriet ur elverktyget, tryck på strömbrytaren 8 tills batteriet är helt urladdat. Skruva ur skruvarna på kåpan och ta av den för att ta ut bat- teriet. För att undvika kortslutning ska batteriets anslutningar kopplas från separat efter varandra och polerna isoleras. Även vid fullständig urladdning finns det restström i batteriet som kan frigöras vid kortslutning. Ändringar förbehålles. Norsk Sikkerhetsinformasjon Generelle advarsler for elektroverktøy Les gjennom alle advarslene og anvisningene. Feil ved overholdelsen av advarslene og nedenstående anvisninger kan medføre elektriske støt, brann og/eller alvorlige skader. Ta godt vare på alle advarslene og informasjonene. Det nedenstående anvendte uttrykket «elektroverktøy» gjelder for strøm- drevne elektroverktøy (med ledning) og batteridrevne elektroverktøy (uten ledning). Sikkerhet på arbeidsplassen Hold arbeidsområdet rent og ryddig og sørg for bra belysning. Rotete arbeidsområder eller arbeidsområder uten lys kan føre til ulykker. Ikke arbeid med elektroverktøyet i eksplosjonsutsatte omgivelser – der det befinner seg brennbare væsker, gass eller støv. Elektroverk- tøy lager gnister som kan antenne støv eller damper. Hold barn og andre personer unna når elektroverktøyet brukes. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen over elektro- verktøyet. ADVARSEL OBJ_DOKU-28030-004.fm Page 146 Wednesday, August 6, 2014 10:12 AMBosch Power Tools 1 609 92A 0P3 | (6.8.14) Norsk | 147 Elektrisk sikkerhet Støpselet til elektroverktøyet må passe inn i stikkontakten. Støpse- let må ikke forandres på noen som helst måte. Ikke bruk adapter- støpsler sammen med jordede elektroverktøy. Bruk av støpsler som ikke er forandret på og passende stikkontakter reduserer risikoen for elektriske støt. Unngå kroppskontakt med jordede overflater slik som rør, ovner, komfyrer og kjøleskap. Det er større fare ved elektriske støt hvis krop- pen din er jordet. Hold elektroverktøyet unna regn eller fuktighet. Dersom det kommer vann i et elektroverktøy, øker risikoen for elektriske støt. Ikke bruk ledningen til andre formål, f. eks. til å bære elektroverktøy- et, henge det opp eller trekke det ut av stikkontakten. Hold ledningen unna varme, olje, skarpe kanter eller verktøydeler som beveger seg. Med skadede eller opphopede ledninger øker risikoen for elektriske støt. Når du arbeider utendørs med et elektroverktøy, må du kun bruke en skjøteledning som er egnet til utendørs bruk. Når du bruker en skjøte- ledning som er egnet for utendørs bruk, reduseres risikoen for elektriske støt. Hvis det ikke kan unngås å bruke elektroverktøyet i fuktige omgivel- ser, må du bruke en jordfeilbryter. Bruk av en jordfeilbryter reduserer risikoen for elektriske støt. Personsikkerhet Vær oppmerksom, pass på hva du gjør, gå fornuftig frem når du arbei- der med et elektroverktøy. Ikke bruk elektroverktøy når du er trett eller er påvirket av narkotika, alkohol eller medikamenter. Et øye- blikks uoppmerksomhet ved bruk av elektroverktøyet kan føre til alvorlige skader. Bruk personlig verneutstyr og husk alltid å bruke vernebriller. Bruk av personlig sikkerhetsutstyr som støvmaske, sklifaste arbeidssko, hjelm el- ler hørselvern – avhengig av type og bruk av elektroverktøyet – reduserer risikoen for skader. Unngå å starte verktøyet ved en feiltagelse. Forviss deg om at elek- troverktøyet er slått av før du kobler det til strømmen og/eller batte- riet, løfter det opp eller bærer det. Hvis du holder fingeren på bryteren OBJ_DOKU-28030-004.fm Page 147 Wednesday, August 6, 2014 10:12 AM1 609 92A 0P3 | (6.8.14) Bosch Power Tools 148 | Norsk når du bærer elektroverktøyet eller kobler elektroverktøyet til strømmen i innkoblet tilstand, kan dette føre til uhell. Fjern innstillingsverktøy eller skrunøkler før du slår på elektroverk- tøyet. Et verktøy eller en nøkkel som befinner seg i en roterende verktøy- del, kan føre til skader. Unngå en unormal kroppsholdning. Sørg for å stå stødig og i balanse. Dermed kan du kontrollere elektroverktøyet bedre i uventede situasjoner. Bruk alltid egnede klær. Ikke bruk vide klær eller smykker. Hold hår, tøy og hansker unna deler som beveger seg. Løstsittende tøy, smykker eller langt hår kan komme inn i deler som beveger seg. Hvis det kan monteres støvavsug- og oppsamlingsinnretninger, må du forvisse deg om at disse er tilkoblet og brukes på korrekt måte. Bruk av et støvavsug reduserer farer på grunn av støv. Omhyggelig bruk og håndtering av elektroverktøy Ikke overbelast verktøyet. Bruk et elektroverktøy som er beregnet til den type arbeid du vil utføre. Med et passende elektroverktøy arbeider du bedre og sikrere i det angitte effektområdet. Ikke bruk elektroverktøy med defekt på-/av-bryter. Et elektroverktøy som ikke lenger kan slås av eller på, er farlig og må repareres. Trekk støpselet ut av stikkontakten og/eller fjern batteriet før du ut- fører innstillinger på elektroverktøyet, skifter tilbehørsdeler eller legger maskinen bort. Disse tiltakene forhindrer en utilsiktet starting av elektroverktøyet. Elektroverktøy som ikke er i bruk må oppbevares utilgjengelig for barn. Ikke la maskinen brukes av personer som ikke er fortrolig med dette eller ikke har lest disse anvisningene. Elektroverktøy er farlige når de brukes av uerfarne personer. Vær nøye med vedlikeholdet av elektroverktøyet. Kontroller om be- vegelige verktøydeler fungerer feilfritt og ikke klemmes fast, og om deler er brukket eller skadet, slik at dette innvirker på elektroverk- tøyets funksjon. La disse skadede delene repareres før elektroverk- tøyet brukes. Dårlig vedlikeholdte elektroverktøy er årsaken til mange uhell. Hold skjæreverktøyene skarpe og rene. Godt stelte skjæreverktøy med skarpe skjær setter seg ikke så ofte fast og er lettere å føre. OBJ_DOKU-28030-004.fm Page 148 Wednesday, August 6, 2014 10:12 AMBosch Power Tools 1 609 92A 0P3 | (6.8.14) Norsk | 149 Bruk elektroverktøy, tilbehør, verktøy osv. i henhold til disse anvis- ningene. Ta hensyn til arbeidsforholdene og arbeidet som skal utfø- res. Bruk av elektroverktøy til andre formål enn det som er angitt kan føre til farlige situasjoner. Omhyggelig bruk og håndtering av batteridrevne verktøy Lad batteriet kun opp i ladeapparater som er anbefalt av produsen- ten. Det oppstår brannfare hvis et ladeapparat som er egnet til en be- stemt type batterier, brukes med andre batterier. Bruk derfor kun riktig type batterier for elektroverktøyene. Bruk av andre batterier kan medføre skader og brannfare. Hold batteriet som ikke er i bruk unna binders, mynter, nøkler, spi- kre, skruer eller andre mindre metallgjenstander, som kan lage en forbindelse mellom kontaktene. En kortslutning mellom batterikontak- tene kan føre til forbrenninger eller brann. Ved gal bruk kan det lekke væske ut av batteriet. Unngå kontakt med denne væsken. Ved tilfeldig kontakt må det skylles med vann. Hvis det kommer væske i øynene, må du i tillegg oppsøke en lege. Batteri- væske som renner ut kan føre til irritasjoner på huden eller forbrenninger. Service Elektroverktøyet ditt skal alltid kun repareres av kvalifisert fagper- sonale og kun med originale reservedeler. Slik opprettholdes verktøy- ets sikkerhet. Sikkerhetsinformasjoner for skrutrekkere Hold elektroverktøyet på de isolerte gripeflatene, hvis du utfører ar- beid der skruen kan treffe på skjulte strømledninger. Kontakt mellom skruen og en spenningsførende ledning kan også sette elektroverktøyets metalldeler under spenning og føre til elektriske støt. Hold elektroverktøyet godt fast. Ved tiltrekking eller løsning av skruer kan det ett øyeblikk oppstå høye reaksjonsmomenter. Sikre arbeidsstykket. Et arbeidsstykke som holdes fast med spenninn- retninger eller en skrustikke, holdes sikrere enn med hånden. Vent til elektroverktøyet er stanset helt før du legger det ned. Inn- satsverktøyet kan kile seg fast og føre til at du mister kontrollen over elek- troverktøyet. OBJ_DOKU-28030-004.fm Page 149 Wednesday, August 6, 2014 10:12 AM1 609 92A 0P3 | (6.8.14) Bosch Power Tools 150 | Norsk Sett høyre-/venstrebryteren i midtstilling før alle arbeider på elek- troverktøyet utføres (f. eks. vedlikehold, verktøyskifte osv.) og når den transporteres eller lagres. Det er ellers fare for skader hvis du tryk- ker på på-/av-bryteren ved en feiltagelse. Beskytt elektroverktøyet mot varme, f. eks. også mot perma- nent solinnvirkning, ild, vann og fuktighet. Det er fare for ek- splosjoner. Ved skader og usakkyndig bruk av batteriet kan det slippe ut damp. Tilfør frisk luft og gå til lege hvis det oppstår helseproblemer. Dampe- ne kan irritere åndedrettsorganene. Sikkerhetsinformasjoner for ladeapparater Denne laderen er ikke beregnet brukt av barn og personer med reduserte fysiske el- ler sansemessige evner eller med manglen- de erfaring og kunnskap. Denne laderen kan brukes av barn fra åtte år og oppover og per- soner med reduserte fysiske eller sanse- messige evner eller manglende erfaring og kunnskap hvis bruken skjer under tilsyn av en person som er ansvarlig for sikkerheten, eller vedkommende har fått opplæring i sik- ker bruk av plagget av denne personen, og forstår farene som er forbundet med bru- ken. Ellers er det fare for feilbetjening og per- sonskader. OBJ_DOKU-28030-004.fm Page 150 Wednesday, August 6, 2014 10:12 AMBosch Power Tools 1 609 92A 0P3 | (6.8.14) Norsk | 151 Barn må være under oppsyn. Slik kan du sør- ge for at barn ikke leker med ladeapparatet. Barn må ikke rengjøre og vedlikeholde lade- apparatet uten oppsyn. Hold ladeapparatet unna regn eller fuktighet. Dersom det kommer vann i et ladeapparat, øker risikoen for elektriske støt. Må bare brukes til lading av Li-ion-batterier i Bosch-produkter. Batte- rispenningen må stemme overens med laderens batteriladespen- ning. Ellers er det fare for brann og eksplosjon. Hold ladeapparatet rent. Smuss fører til fare for elektriske støt. Før hver bruk må du kontrollere ladeapparatet, ledningen og støpse- let. Ikke bruk ladeapparatet hvis du registrerer skader. Du må ikke åpne ladeapparatet selv og la det alltid kun repareres av kvalifisert fagpersonale og kun med originale reservedeler. Skadet ladeapparat, ledning og støpsel øker risikoen for elektriske støt. Ikke bruk ladeapparatet på lett brennbar undergrunn (f. eks. papir, tekstiler etc.) eller i brennbare omgivelser. Ladeapparatet oppvarmes under oppladingen og det er derfor fare for brann. Produkt- og ytelsesbeskrivelse Les gjennom alle advarslene og anvisnin- gene. Feil ved overholdelsen av advarslene og nedenstående anvisninger kan medføre elektriske støt, brann og/eller alvorlige skader. Formålsmessig bruk Maskinen er beregnet til inn- og utskruing av skruer. Lyset til dette elektroverktøyet brukes til å belyse selve arbeidsområdet, og er ikke egnet som rombelysning i boliger. OBJ_DOKU-28030-004.fm Page 151 Wednesday, August 6, 2014 10:12 AM1 609 92A 0P3 | (6.8.14) Bosch Power Tools 152 | Norsk Illustrerte komponenter Nummereringen av de illustrerte komponentene gjelder for bildet av elektro- verktøyet på illustrasjonssiden. 1 Skrubits* 2 Verktøyfeste 3 Gummikappe 4 Dreieretningsanvisning for høyregang 5 Batteri-ladeindikator 6 Dreieretningsanvisning for venstregang 7 Opphengskrok 8 På-/av-bryter 9 Høyre-/venstrebryter 10 Lampen «Power Light» 11 Håndtak (isolert grepflate) 12 Ladeapparat 13 Eksenteroppsats* 14 Vinkeloppsats* 15 Dreiemomentoppsats* 16 Innstillingsring for dreiemomentforvalg* 17 Markering for dreiemomentinnstilling* 18 Låsering* *Illustrert eller beskrevet tilbehør inngår ikke i standard-leveransen. Det komplette tilbehøret finner du i vårt tilbehørsprogram. Tekniske data Akku-skrutrekker IXO Produktnummer 3 603 J81 0.. Nominell spenning V= 3,6 Tomgangsturtall min
