KÄYTTÖOHJE IXO IV BOSCH

Hold elektroverktøyet og ventilasjonsspaltene alltid rene, for å kunne arbeide bra og sikkert. Hvis batteriet ikke lenger er funksjonsdyktig, må du henvende deg til en autorisert kundeservice for Bosch-elektroverktøy. Hvis det er nødvendig å skifte ut tilkoplingsledningen, må dette gjøres av Bosch eller Bosch-serviceverksteder, slik at det ikke oppstår fare for sikker- heten. OBJ_DOKU-28030-004.fm Page 157 Wednesday, August 6, 2014 10:12 AM1 609 92A 0P3 | (6.8.14) Bosch Power Tools 158 | Norsk Hvis elektroverktøyet til tross for omhyggelige produksjons- og kontrollme- toder en gang skulle svikte, må reparasjonen utføres av et autorisert service- verksted for Bosch-elektroverktøy. Ved alle forespørsler og reservedelsbestillinger må du oppgi det 10-sifrede produktnummeret som er angitt på elektroverktøyets typeskilt. Kundeservice og rådgivning ved bruk Kundeservicen svarer på dine spørsmål om reparasjon og vedlikehold av pro- duktet samt om reservedeleler. Sprengskisser og informasjon om reservede- ler finner du også på: www.bosch-pt.com Bosch rådgivningsteamet hjelper deg gjerne ved spørsmål angående våre produkter og deres tilbehør. Norsk Robert Bosch AS Postboks 350 1402 Ski Tel.: 64 87 89 50 Faks: 64 87 89 55 Transport Li-ion-batteriene i verktøyet underligger kravene for farlig gods. Batteriene kan transporteres på veier av brukeren uten ytterligere krav. Ved forsendelse gjennom tredje personer (f. eks.: lufttransport eller spedi- sjon) må det oppfylles spesielle krav til emballasje og merking. Du må da kon- sultere en ekspert for farlig gods ved forberedelse av forsendelsen. Deponering Elektroverktøy, batterier, tilbehør og emballasje må leveres inn til miljøvennlig gjenvinning. Elektroverktøy og batterier må ikke kastes i vanlig søppel! OBJ_DOKU-28030-004.fm Page 158 Wednesday, August 6, 2014 10:12 AMBosch Power Tools 1 609 92A 0P3 | (6.8.14) Norsk | 159 Kun for EU-land: Iht. det europeiske direktivet 2012/19/EU om gamle elektriske apparater og iht. det europeiske direktivet 2006/66/EC må defekte eller oppbrukte batterier/opp- ladbare batterier samles inn adskilt og leveres inn til en miljøvennlig resirkulering. Batterier/oppladbare batterier: Li-ion: Ta hensyn til informasjonene i avsnittet «Transport», side 158. Integrerte batterier må bare tas ut og kasseres av fagpersonale. Elektroverktøyet kan bli ødelagt når husdekselet åpnes. Når du skal ta batteriet ut av elektroverktøyet, aktiverer du av/på-bryteren 8 til batteriet er helt utladet. Skru ut skruene på huset og ta av husdekselet for å ta ut batteriet. For å hindre kortslutning kobler du fra de enkelte tilkoblin- gene på batteriet etter tur, og isolerer polene til disse. Det er fortsatt restka- pasitet i batteriet også etter fullstendig utlading, og denne kan frigjøres hvis det oppstår en kortslutning. Rett til endringer forbeholdes. OBJ_DOKU-28030-004.fm Page 159 Wednesday, August 6, 2014 10:12 AM1 609 92A 0P3 | (6.8.14) Bosch Power Tools 160 | Suomi Suomi Turvallisuusohjeita Sähkötyökalujen yleiset turvallisuusohjeet Lue kaikki turvallisuus- ja muut ohjeet. Turvallisuusoh- jeiden noudattamisen laiminlyönti saattaa johtaa sähkö- iskuun, tulipaloon ja/tai vakavaan loukkaantumiseen. Säilytä kaikki turvallisuus- ja muut ohjeet tulevaisuutta varten. Turvallisuusohjeissa käytetty käsite ”sähkötyökalu” käsittää verkkokäyttöisiä sähkötyökaluja (verkkojohdolla) ja akkukäyttöisiä sähkötyökaluja (ilman verkkojohtoa). Työpaikan turvallisuus Pidä työskentelyalue puhtaana ja hyvin valaistuna. Työpaikan epäjär- jestys tai valaisemattomat työalueet voivat johtaa tapaturmiin. Älä työskentele sähkötyökalulla räjähdysalttiissa ympäristössä, jossa on palavaa nestettä, kaasua tai pölyä. Sähkötyökalu muodostaa kipinöitä, jotka saattavat sytyttää pölyn tai höyryt. Pidä lapset ja sivulliset loitolla sähkötyökalua käyttäessäsi. Voit menettää laitteesi hallinnan huomiosi suuntautuessa muualle. Sähköturvallisuus Sähkötyökalun pistotulpan tulee sopia pistorasiaan. Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä mitään pistorasia-adaptereita maadoitettujen sähkötyökalujen kanssa. Alkuperäisessä kunnossa ole- vat pistotulpat ja sopivat pistorasiat vähentävät sähköiskun vaaraa. Vältä koskettamasta maadoitettuja pintoja, kuten putkia, pattereita, liesiä tai jääkaappeja. Sähköiskun vaara kasvaa, jos kehosi on maadoi- tettu. Älä aseta sähkötyökalua alttiiksi sateelle tai kosteudelle. Veden tunkeutuminen sähkötyökalun sisään kasvattaa sähköiskun riskiä. Älä käytä verkkojohtoa väärin. Älä käytä sitä sähkötyökalun kantami- seen, ripustamiseen tai pistotulpan irrottamiseen pistorasiasta vetä- VAROITUS OBJ_DOKU-28030-004.fm Page 160 Wednesday, August 6, 2014 10:12 AMBosch Power Tools 1 609 92A 0P3 | (6.8.14) Suomi | 161 mällä. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista. Vahingoittuneet tai sotkeutuneet johdot kasvattavat sähköiskun vaaraa. Käyttäessäsi sähkötyökalua ulkona käytä ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön soveltuvan jatkojohdon käyttö pienentää sähköiskun vaaraa. Jos sähkötyökalun käyttö kosteassa ympäristössä ei ole vältettävis- sä, tulee käyttää vikavirtasuojakytkintä. Vikavirtasuojakytkimen käyt- tö vähentää sähköiskun vaaraa. Henkilöturvallisuus Ole valpas, kiinnitä huomiota työskentelyysi ja noudata tervettä jär- keä sähkötyökalua käyttäessäsi. Älä käytä mitään sähkötyökalua, jos olet väsynyt tai huumeiden, alkoholin tahi lääkkeiden vaikutuksen alaisena. Hetken tarkkaamattomuus sähkötyökalua käytettäessä saattaa johtaa vakavaan loukkaantumiseen. Käytä suojavarusteita. Käytä aina suojalaseja. Henkilökohtaisen suoja- varustuksen käyttö, kuten pölynaamarin, luistamattomien turvakenkien, suojakypärän tai kuulonsuojaimien, riippuen sähkötyökalun lajista ja käyt- tötavasta, vähentää loukkaantumisriskiä. Vältä tahatonta käynnistämistä. Varmista, että sähkötyökalu on pois- kytkettynä, ennen kuin liität sen sähköverkkoon ja/tai liität akun, otat sen käteen tai kannat sitä. Jos kannat sähkötyökalua sormi käyn- nistyskytkimellä tai kytket sähkötyökalun pistotulpan pistorasiaan käyn- nistyskytkimen ollessa käyntiasennossa, altistat itsesi onnettomuuksille. Poista kaikki säätötyökalut ja ruuvitaltat, ennen kuin käynnistät säh- kötyökalun. Työkalu tai avain, joka sijaitsee laitteen pyörivässä osassa, saattaa johtaa loukkaantumiseen. Vältä epänormaalia kehon asentoa. Huolehdi aina tukevasta seiso- ma-asennosta ja tasapainosta. Täten voit paremmin hallita sähkötyöka- lua odottamattomissa tilanteissa. Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä työvaattei- ta tai koruja. Pidä hiukset, vaatteet ja käsineet loitolla liikkuvista osista. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviin osiin. OBJ_DOKU-28030-004.fm Page 161 Wednesday, August 6, 2014 10:12 AM1 609 92A 0P3 | (6.8.14) Bosch Power Tools 162 | Suomi Jos pölynimu- ja keräilylaitteita voidaan asentaa, tulee sinun tarkis- taa, että ne on liitetty ja että niitä käytetään oikealla tavalla. Pölyn- imulaitteiston käyttö vähentää pölyn aiheuttamia vaaroja. Sähkötyökalujen huolellinen käyttö ja käsittely Älä ylikuormita laitetta. Käytä kyseiseen työhön tarkoitettua sähkö- työkalua. Sopivaa sähkötyökalua käyttäen työskentelet paremmin ja var- memmin tehoalueella, jolle sähkötyökalu on tarkoitettu. Älä käytä sähkötyökalua, jota ei voida käynnistää ja pysäyttää käyn- nistyskytkimestä. Sähkötyökalu, jota ei enää voida käynnistää ja pysäyt- tää käynnistyskytkimellä, on vaarallinen ja se täytyy korjata. Irrota pistotulppa pistorasiasta, ennen kuin suoritat säätöjä, vaihdat tarvikkeita tai siirrät sähkötyökalun varastoitavaksi. Nämä turvatoi- menpiteet estävät sähkötyökalun tahattoman käynnistyksen. Säilytä sähkötyökalut poissa lasten ulottuvilta, kun niitä ei käytetä. Älä anna sellaisten henkilöiden käyttää sähkötyökalua, jotka eivät tunne sitä tai jotka eivät ole lukeneet tätä käyttöohjetta. Sähkötyöka- lut ovat vaarallisia, jos niitä käyttävät kokemattomat henkilöt. Hoida sähkötyökalusi huolella. Tarkista, että liikkuvat osat toimivat moitteettomasti, eivätkä ole puristuksessa sekä, että siinä ei ole murtuneita tai vahingoittuneita osia, jotka saattaisivat vaikuttaa hai- tallisesti sähkötyökalun toimintaan. Anna korjata nämä vioittuneet osat ennen käyttöä. Monen tapaturman syyt löytyvät huonosti huolle- tuista laitteista. Pidä leikkausterät terävinä ja puhtaina. Huolellisesti hoidetut leikkaus- työkalut, joiden leikkausreunat ovat teräviä, eivät tartu helposti kiinni ja niitä on helpompi hallita. Käytä sähkötyökaluja, tarvikkeita, vaihtotyökaluja jne. näiden ohjei- den mukaisesti. Ota tällöin huomioon työolosuhteet ja suoritettava toimenpide. Sähkötyökalun käyttö muuhun kuin sille määrättyyn käyt- töön saattaa johtaa vaarallisiin tilanteisiin. Akkukäyttöisten työkalujen huolellinen käsittely ja käyttö Lataa akku vain valmistajan suosittelemassa latauslaitteessa. Lataus- laite, joka soveltuu määrätyntyyppiselle akulle, saattaa muodostaa tulipa- lovaaran erilaista akkua ladattaessa. OBJ_DOKU-28030-004.fm Page 162 Wednesday, August 6, 2014 10:12 AMBosch Power Tools 1 609 92A 0P3 | (6.8.14) Suomi | 163 Käytä sähkötyökalussa ainoastaan kyseiseen sähkötyökaluun tarkoi- tettua akkua. Jonkin muun akun käyttö saattaa johtaa loukkaantumiseen ja tulipaloon.

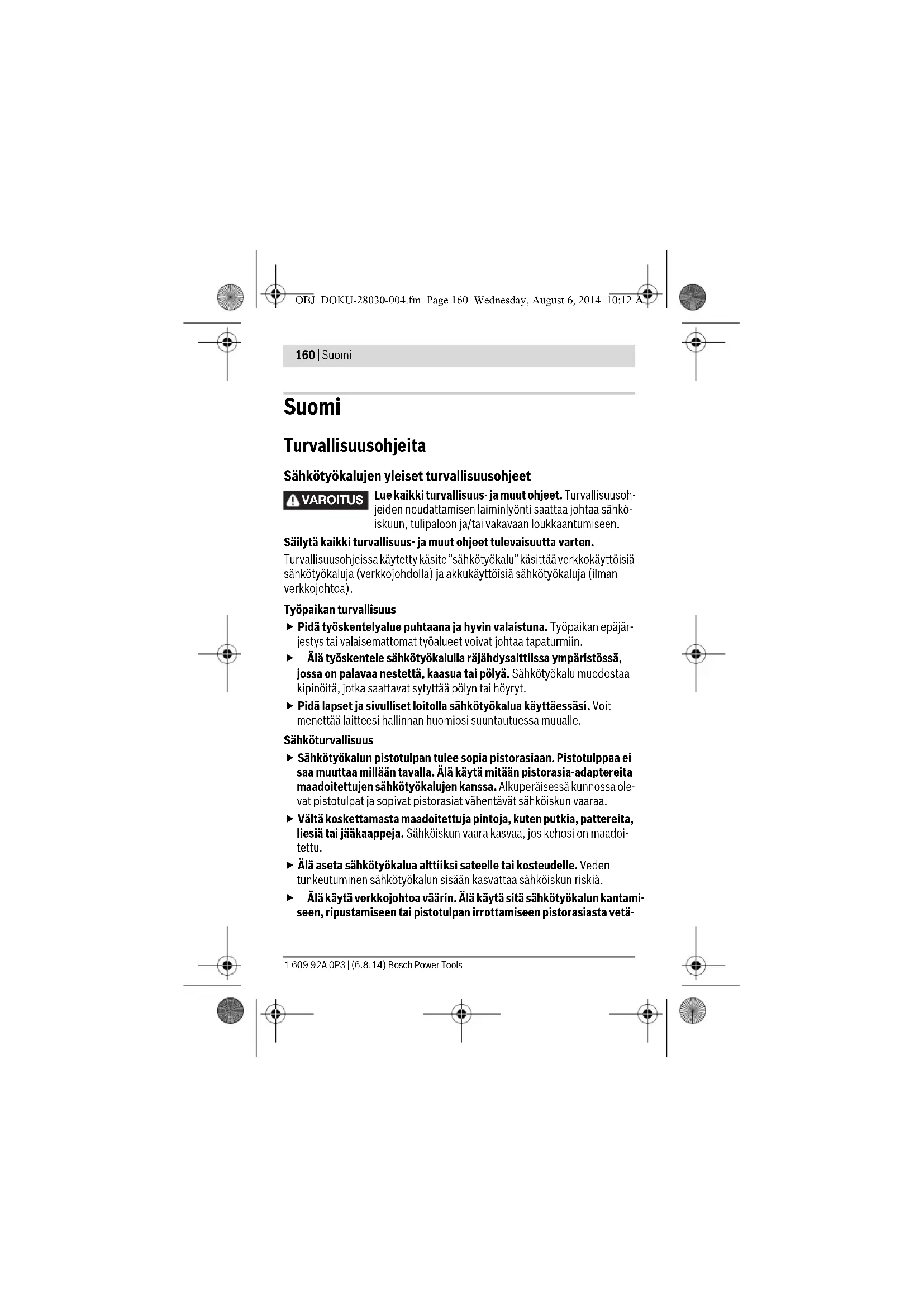

Pidä irrallista akkua loitolla metalliesineistä, kuten paperinliittimistä, kolikoista, avaimista, nauloista, ruuveista tai muista pienistä metal- liesineistä, jotka voivat oikosulkea akun koskettimet. Akkukosketti- mien välinen oikosulku saattaa aiheuttaa palovammoja tai johtaa tulipa- loon. Väärästä käytöstä johtuen akusta saattaa vuotaa nestettä. Vältä kos- kettamasta nestettä. Jos nestettä vahingossa joutuu iholle, huuhtele kosketuskohta vedellä. Jos nestettä pääsee silmiin, tarvitaan tämän lisäksi lääkärin apua. Akusta vuotava neste saattaa aiheuttaa ärsytystä ja palovammoja. Huolto Anna ainoastaan koulutettujen ammattihenkilöiden korjata sähkö- työkalusi ja hyväksy korjauksiin vain alkuperäisiä varaosia. Täten var- mistat, että sähkötyökalu säilyy turvallisena. Ruuvinvääntimien turvallisuusohjeet Pidä sähkötyökalua eristetyistä pinnoista tehdessäsi työtä, jossa ruuvi saattaisi osua piilossa olevaan sähköjohtoon. Ruuvin kosketus jännitteiseen johtoon voi saattaa myös sähkötyökalun metalliosat jännit- teisiksi ja johtaa sähköiskuun. Pidä tukevasti kiinni sähkötyökalusta. Ruuvia kiristettäessä ja avatta- essa saattaa hetkellisesti syntyä voimakkaita vastamomentteja. Varmista työkappale. Kiinnityslaitteilla tai ruuvipenkkiin kiinnitetty työ- kappale pysyy tukevammin paikoillaan kuin kädessä pidettynä. Odota, kunnes sähkötyökalu on pysähtynyt, ennen kuin asetat sen pois käsistäsi. Vaihtotyökalu saattaa juuttua kiinni johtaen sähkötyöka- lun hallinnan menettämiseen. Aseta aina suunnanvaihtokytkin keskiasentoon ennen kaikkia lait- teeseen kohdistuvia töitä (esim. huolto, työkalun vaihto jne.) sekä laitetta kuljetettaessa ja säilytettäessä. Muutoin käynnistyskytkimen tahaton painallus muodostaa loukkaantumisvaaran. OBJ_DOKU-28030-004.fm Page 163 Wednesday, August 6, 2014 10:12 AM1 609 92A 0P3 | (6.8.14) Bosch Power Tools 164 | Suomi Suojaa sähkötyökalu kuumuudelta esim. myös pitkäaikaiselta auringonpaisteelta, tulelta, vedeltä ja kosteudelta. On ole- massa räjähdysvaara.

Jos akku vaurioituu tai sitä käytetään asiaankuulumattomalla tavalla

siitä saattaa purkautua höyryjä. Tuuleta raikkaalla ilmalla ja hakeudu lääkärin luo, jos ilmenee haittoja. Höyryt voivat ärsyttää hengitystiehy- eitä. Latauslaitteiden turvallisuusohjeet Tätä latauslaitetta ei ole tarkoitettu lasten eikä fyysisiltä, aistillisilta tai henkisiltä ky- vyiltään rajoitteellisten tai puutteellisen ko- kemuksen tai tietämyksen omaavien henki- löiden käyttöön. Lapset ja henkilöt, jotka rajoitteisten fyysisten, aistillisten tai hen- kisten kykyjensä, kokemattomuutensa tai tietämättömyytensä takia eivät turvallisesti voi käyttää latauslaitetta, eivät saa käyttää sitä ilman vastuullisen henkilön valvontaa tai neuvontaa. Muutoin syntyy virheellisen käytön ja onnettomuuksien vaara. Pidä lapsia silmällä. Täten varmistat, että lap- set eivät leiki latauslaitteen kanssa. Lapset eivät saa puhdistaa tai huoltaa lata- uslaitetta ilman valvontaa

OBJ_DOKU-28030-004.fm Page 164 Wednesday, August 6, 2014 10:12 AMBosch Power Tools 1 609 92A 0P3 | (6.8.14) Suomi | 165 Pidä sähkötyökalu poissa sateesta ja kosteudesta. Veden tunkeutuminen latauslaitteen sisään kasvattaa sähköiskun riskiä. Lataa vain Bosch-tuotteisiin asennettuja litiumioniakkuja. Akkujän- nitteen tulee vastata latauslaitteen akkujännitettä. Muutoin syntyy tu- lipalo- ja räjähdysvaara. Pidä latauslaite puhtaana. Likaantuminen lisää sähköiskun vaaraa. Tarkista latauslaite, johto ja pistoke, ennen jokaista käyttöä. Älä käy- tä latauslaitetta jos huomaat siinä olevan vaurioita. Älä avaa lataus- laitetta itse. Anna ainoastaan ammattitaitoisten henkilöiden korjata se alkuperäisiä varaosia käyttäen. Vahingoittuneet latauslaitteet, joh- dot tai pistokkeet kasvattavat sähköiskun vaaraa. Älä käytä latauslaitetta helposti palavalla alustalla (esim. paperi, kangas jne.) tai palavassa ympäristössä. Latauslaitteen kuumenemi- nen latauksen aikana synnyttää tulipalovaaran. Tuotekuvaus Lue kaikki turvallisuus- ja muut ohjeet. Tur- vallisuusohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen. Määräyksenmukainen käyttö Laite on tarkoitettu ruuvien kiristämiseen ja avaamiseen. Sähkötyökalun valo on tarkoitettu sähkötyökalun työalueen suoraan valai- suun, se ei sovellu kotitalouden huonevaloksi. Kuvassa olevat osat Kuvassa olevien osien numerointi viittaa grafiikkasivussa olevaan sähkötyö- kalun kuvaan. 1 Ruuvauskärki * 2 Työkalunpidin 3 Kumisuojus OBJ_DOKU-28030-004.fm Page 165 Wednesday, August 6, 2014 10:12 AM1 609 92A 0P3 | (6.8.14) Bosch Power Tools 166 | Suomi 4 Kiertosuunnan näyttö oikealle 5 Akun latausvalvontanäyttö 6 Kiertosuunnan näyttö vasemmalle 7 Ripustussilmukka 8 Käynnistyskytkin 9 Suunnanvaihtokytkin 10 ”Power Light”-lamppu 11 Kahva (eristetty kädensija) 12 Latauslaite 13 Epäkeskolisäosa* 14 Kulmalisäosa* 15 Vääntömomenttilisälaite* 16 Vääntömomenttiasetuksen säätöpyörä* 17 Vääntömomenttiasetuksen merkki* 18 Vapautusrengas* *Kuvassa tai selostuksessa esiintyvä lisätarvike ei kuulu vakiotoimitukseen. Löydät täydellisen tarvikeluettelon tarvikeohjelmastamme. Tekniset tiedot Akkuruuvinväännin IXO Tuotenumero 3 603 J81 0.. Nimellisjännite V= 3,6 Tyhjäkäyntikierrosluku min

Suurin vääntömomentti kovassa/ pehmeässä ruuvinväännössä ISO 5393 mukaan Nm 4,5/3 Maks. ruuvin Ø mm 5 Paino vastaa EPTA-Procedure 01/2003 kg 0,3 Akku Li-ioni Kapasiteetti Ah 1,5 Akkukennojen lukumäärä

OBJ_DOKU-28030-004.fm Page 166 Wednesday, August 6, 2014 10:12 AMBosch Power Tools 1 609 92A 0P3 | (6.8.14) Suomi | 167 Melu-/tärinätiedot Melun mittausarvot on määritetty EN 60745-2-2 mukaan. Laitteen A-arvioitu äänen painetaso on tyypillisesti alle 70 dB(A). Epävar- muus K =3 dB. Melu saattaa työn aikana ylittää 80dB(A). Käytä kuulunsuojaimia! Värähtelyn yhteisarvot a

(kolmen suunnan vektorisumma) ja epävarmuus K mitattuna EN 60745 mukaan: Ruuvit: a

Näissä ohjeissa mainittu värähtelytaso on mitattu normissa EN 60745 stan- dardoidun mittausmenetelmän mukaisesti ja sitä voidaan käyttää sähkötyö- kalujen keskinäiseen vertailuun. Se soveltuu myös värähtelyrasituksen väliai- kaiseen arviointiin. Ilmoitettu värähtelytaso vastaa sähkötyökalun pääasiallisia käyttötapoja. Jos sähkötyökalua käytetään kuitenkin muihin käyttötarkoituksiin, erilaisilla lisä- varusteilla, poikkeavilla käyttötarvikkeilla tai riittämättömästi huollettuna, silloin värähtelytaso saattaa poiketa ilmoitetusta arvosta. Tämä saattaa kas- vattaa koko työaikajakson värähtelyrasitusta huomattavasti. Värähtelyrasituksen tarkaksi arvioimiseksi tulee huomioida myös ne ajat, jolloin laite on sammutettuna tai tyhjäkäynnillä. Tämä voi selvästi pienentää koko työaikajakson värähtelyrasitusta. Määrittele tarvittavat lisävarotoimenpiteet käyttäjän suojelemiseksi värähte- lyn vaikutuksilta, esimerkiksi: Sähkötyökalujen ja käyttötarvikkeiden huolto, käsien pitäminen lämpiminä, työprosessien organisointi. Latauslaite Tuotenumero 2 607 225 809 (EU) 2 607 225 811 (UK/SMA) 2 607 225 813 (AU) Latausaika min 380 Suojausluokka /II Akkuruuvinväännin IXO OBJ_DOKU-28030-004.fm Page 167 Wednesday, August 6, 2014 10:12 AM1 609 92A 0P3 | (6.8.14) Bosch Power Tools 168 | Suomi Standardinmukaisuusvakuutus Vakuutamme yksinomaisella vastuulla, että kohdassa ”Tekniset tiedot” ku- vattu tuote vastaa direktiivien 2009/125/EY (asetus 1194/2012), 2011/65/EU, 2014/35/EU, 2014/30/EU, 2006/42/EY kaikkia asiaankuu- luvia vaatimuksia ja direktiiveihin tehtyjä muutoksia ja on seuraavien stan- dardien mukainen: EN 60745-1, EN 60745-2-2 (akkulaite), EN 60335-1, EN 60335-2-29 (akun latauslaite). Tekninen tiedosto (2006/42/EY): Robert Bosch GmbH, PT/ETM9, 70764 Leinfelden-Echterdingen, GERMANY

Asennus Aseta aina suunnanvaihtokytkin keskiasentoon ennen kaikkia lait- teeseen kohdistuvia töitä (esim. huolto, työkalun vaihto jne.) sekä laitetta kuljetettaessa ja säilytettäessä. Muutoin käynnistyskytkimen tahaton painallus muodostaa loukkaantumisvaaran. Akun lataus (katso kuva A) Älä käytä mitään muuta latauslaitetta. Toimitukseen kuuluva latauslai- te on sovitettu laitteen sisäänrakennetulle Li-ioni-akulle. Ota huomioon verkkojännite! Virtalähteen jännitteen tulee vastata lait- teen tyyppikilvessä olevia tietoja. 230 V merkittyjä laitteita voidaan käyt- tää myös 220 V verkoissa. Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 OBJ_DOKU-28030-004.fm Page 168 Wednesday, August 6, 2014 10:12 AMBosch Power Tools 1 609 92A 0P3 | (6.8.14) Suomi | 169 Huomio: Akku toimitetaan osittain ladattuna. Jotta akun täysi teho voitaisiin taata, tulee akku ennen ensimmäistä käyttöönottoa ladata täyteen latauslait- teessa. Litiumioniakkua voidaan ladata milloin vain lyhentämättä akun elinikää. Latauksen keskeytys ei vaurioita akkua. Li-ioni-akku on suojattu syväpurkausta vastaan. Akun tyhjetessä suojakyt- kentä pysäyttää sähkötyökalun: Vaihtotyökalu ei enää liiku, ja kuuluu heikko vihellysääni. Älä enää paina käynnistyskytkintä sähkötyökalun automaattisen poiskytkennän jälkeen. Akku saattaa vahingoittua. Jos akun latausvalvontanäyttö 5 puoleen väliin painetulla käynnistyskytki- mellä 8 syttyy punaisena, akun kapasiteetti on alle 30% ja, se tulee ladata. Lataustapahtuma alkaa heti, kun latauslaitteen verkkopistotulppa liitetään pistorasiaan ja akkuruuvinväännin samalla asetetaan latauslaitteeseen 12. Akun lataustilan näyttö 5 osoittaa latauksen edistymisen. Latauksen aikana näytön valo on vihreä. Kun akun lataustilan näyttö 5 ei enää pala, on akku täysin latautunut. Latauksen aikana sähkötyökalun kahva lämpenee. Tämä on normaalia. Irrota latauslaitteen pistotulppa pistorasiasta, ellei sitä käytetä pitkään aikaan. Sähkötyökalua ei voi käyttää latauksen aikana; siinä ei ole vikaa, kun se ei toimi latauksen aikana. Suojaa latauslaitetta kosteudelta! Ota huomioon hävitysohjeet. Työkalunvaihto (katso kuva B) Älä käytä kaksipuolisia, yli 25 mm pitkiä ruuvitalttoja. Aseta ruuvauskärki 1 suoraan työkalunpitimeen 2. Epäkeskolisäosa/kulmalisäosa/vääntömomenttilisäosa (katso kuvat C – F) Epäkeskolisäosan 13 avulla voit ruuvata lähellä reunaa. Kulmalisäosan 14 avulla voit suorittaa ruuvinvääntöjä vaikeasti päästävissä paikoissa. OBJ_DOKU-28030-004.fm Page 169 Wednesday, August 6, 2014 10:12 AM1 609 92A 0P3 | (6.8.14) Bosch Power Tools 170 | Suomi Vääntömomenttilisälaitteen 15 vääntömomenttiasetuksen säätörenkaalla 16 voit asettaa tarvittavan vääntömomentin 10 portaassa. Oikein säädetty- nä, vaihtotyökalu pysähtyy heti, kun ruuvi on kiertynyt pinnan tasalle materi- aaliin tai, kun asetettu vääntömomentti on saavutettu. Asennus (katso kuvat C–D) Asenna lisälaitteet vetämällä kumisuojus 3 irti eteenpäin. Seuraavakssi lisä- laitteet voidaan liittää. Lisälaitteet voidaan asentaa 45° käännettynä. Purkaminen (katso kuvat E–F) Irrota lisälaitteet kiertämällä vapautusrengasta 18 suuntaan ja vetämällä lisälaite irti eteenpäin. Työnnä seuraavaksi kumisuojus 3 takaisin paikoilleen. Käyttö Käyttöönotto Ota huomioon verkkojännite! Virtalähteen jännitteen tulee vastata lait- teen tyyppikilvessä olevia tietoja. 230 V merkittyjä laitteita voidaan käyt- tää myös 220 V verkoissa. Pyörimissuunnan asetus Suunnanvaihtokytkimellä 9 voit muuttaa sähkötyökalun kiertosuunnan. Käynnistyskytkimen 8 ollessa painettuna tämä ei kuitenkaan ole mahdollista. Pyörimissuunta oikealle: Ruuvien sisäänkiristämistä varten painat suun- nanvaihtokytkintä 9 vasemmalle vasteeseen asti. Kiertosuunnan näyttö oikealle 4 palaa käynnistyskytkinta 8 painet- taessa ja moottorin käydessä. Pyörimissuunta vasemmalle: Ruuvien ja muttereiden avaamista ja uloskier- toa varten painat suunnanvaihtokytkintä 9 oikealle vasteeseen asti. Kiertosuunnan näyttö vasemmalle 6 palaa käynnistyskytkinta 8 painettaessa ja moottorin käydessä. Käynnistys ja pysäytys Paina sähkötyökalun käynnistystä varten käynnistyskytkintä 8 ja pidä se painettuna. OBJ_DOKU-28030-004.fm Page 170 Wednesday, August 6, 2014 10:12 AMBosch Power Tools 1 609 92A 0P3 | (6.8.14) Suomi | 171 Lamppu 10 palaa, kun käynnistyskytkintä 8 painetaan vähän tai kokonaan pohjaan ja mahdollistaa ruuvauskohdan valaisun epäsuotuisissa valo- olosuhteissa. Sähkötyökalu pysähtyy, kun päästät käynnistyskytkimen 8 vapaaksi. Täysautomaattinen karalukitus (Auto-Lock) Poraistukka on lukkiutuneena, kun käynnistyskytkintä 8 ei paineta. Tämä mahdollistaa ruuvien sisäänruuvauksen myös tyhjällä akulla sekä tuot- teen käytön ruuvitalttana. Älä paina käynnistyskytkintä 8 15 sekuntia pidempään porakaran ollessa lukkiutunut. Muussa tapauksessa sähkötyökalu saattaa vauri- oitua. Työskentelyohjeita Laske työkalu ruuvin päälle, ennen kuin kytket virran. Varo, ettei käyn- nissä oleva työkalu luiskahda pois paikaltaan. Latauslaitteen 12 sivussa voi säilyttää jopa 13 ruuvauskärkeä. Ruuvauskär- kien pidin voidaan irrottaa. Hoito ja huolto Huolto ja puhdistus Aseta aina suunnanvaihtokytkin keskiasentoon ennen kaikkia lait- teeseen kohdistuvia töitä (esim. huolto, työkalun vaihto jne.) sekä laitetta kuljetettaessa ja säilytettäessä. Muutoin käynnistyskytkimen tahaton painallus muodostaa loukkaantumisvaaran. Pidä aina sähkötyökalua ja sähkötyökalun tuuletusaukot puhtaina, jotta voit työskennellä hyvin ja turvallisesti. Jos akku ei enää toimi, käänny Bosch-sopimushuollon puoleen. Jos liitäntäjohdon vaihto on välttämätön, tulee tämän suorittaa Bosch tai Bosch-sähkötyökalujen sopimushuolto turvallisuuden vaarantamisen välttä- miseksi. Jos sähkötyökalussa huolellisesta valmistuksesta ja koestusmenettelystä huolimatta esiintyy vikaa, tulee korjaus antaa Bosch-keskushuollon tehtä- väksi. OBJ_DOKU-28030-004.fm Page 171 Wednesday, August 6, 2014 10:12 AM1 609 92A 0P3 | (6.8.14) Bosch Power Tools 172 | Suomi Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroinen tuotenume- ro, joka löytyy laitteen mallikilvestä. Asiakaspalvelu ja käyttöneuvonta Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä varaosia koskeviin kysymyksiin. Räjähdyspiirustuksia ja tietoja varaosista löydät myös osoit- teesta: www.bosch-pt.com Boschin asiakaspalvelu auttaa mielellään sinua tuotteitamme ja niiden lisä- tarvikkeita koskevissa kysymyksissä. Suomi Robert Bosch Oy Bosch-keskushuolto Pakkalantie 21 A 01510 Vantaa Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi. Puh.: 0800 98044 Faksi: 010 296 1838 www.bosch.fi Kuljetus Toimitukseen kuuluvat litiumioniakut ovat vaara-ainelain määräysten alaisia. Käyttäjä saa kuljettaa akkuja kadulla ilman erikoistoimenpiteitä. Toimitettaessa sivullisen kautta (esim.: lentorahti tai huolinta) on noudatet- tava pakkausta ja merkintää koskevia erikoisvaatimuksia. Tällöin on lähetyk- sen valmistelussa ehdottomasti käytettävä vaara-aineasiantuntijaa. Hävitys Sähkötyökalut, akut, lisätarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen uusiokäyttöön. Älä heitä sähkötyökaluja tai akkuja/paristoja talousjätteisiin! OBJ_DOKU-28030-004.fm Page 172 Wednesday, August 6, 2014 10:12 AMBosch Power Tools 1 609 92A 0P3 | (6.8.14) Suomi | 173 Vain EU-maita varten: Eurooppalaisen direktiivin 2012/19/EU mukaan käyttö- kelvottomat sähkötyökalut ja eurooppalaisen direktiivin 2006/66/EY mukaan vialliset tai loppuun käytetyt akut/paristot täytyy kerätä erikseen ja toimittaa ympäris- töystävälliseen kierrätykseen. Akut/paristot: Litiumioni: Katso ohjeita kappaleessa ”Kuljetus”, sivu 172. Sisäänrakennetut akut saa irrottaa vain ammattihenkilö hävittämis- tä varten. Rungon kuoren avaaminen voi rikkoa sähkötyökalun. Kun haluat ottaa akun pois sähkötyökalusta, paina käynnistyskytkintä 8, kun- nes akku on täysin tyhjä. Ruuvaa ruuvit irti rungosta ja ota rungon kuori pois, jotta saat irrotettua akun. Oikosulun estämiseksi irrota liitännät akusta yksi- tellen ja eristä ne sitten navoista. Täydellisestä purkamisesta huolimatta akussa on vieläkin jäljellä jäännösvaraus, joka voi vapautua oikosulkutilan- teessa. Oikeus teknisiin muutoksiin pidätetään. OBJ_DOKU-28030-004.fm Page 173 Wednesday, August 6, 2014 10:12 AM1 609 92A 0P3 | (6.8.14) Bosch Power Tools 174 | Ελληνικά
