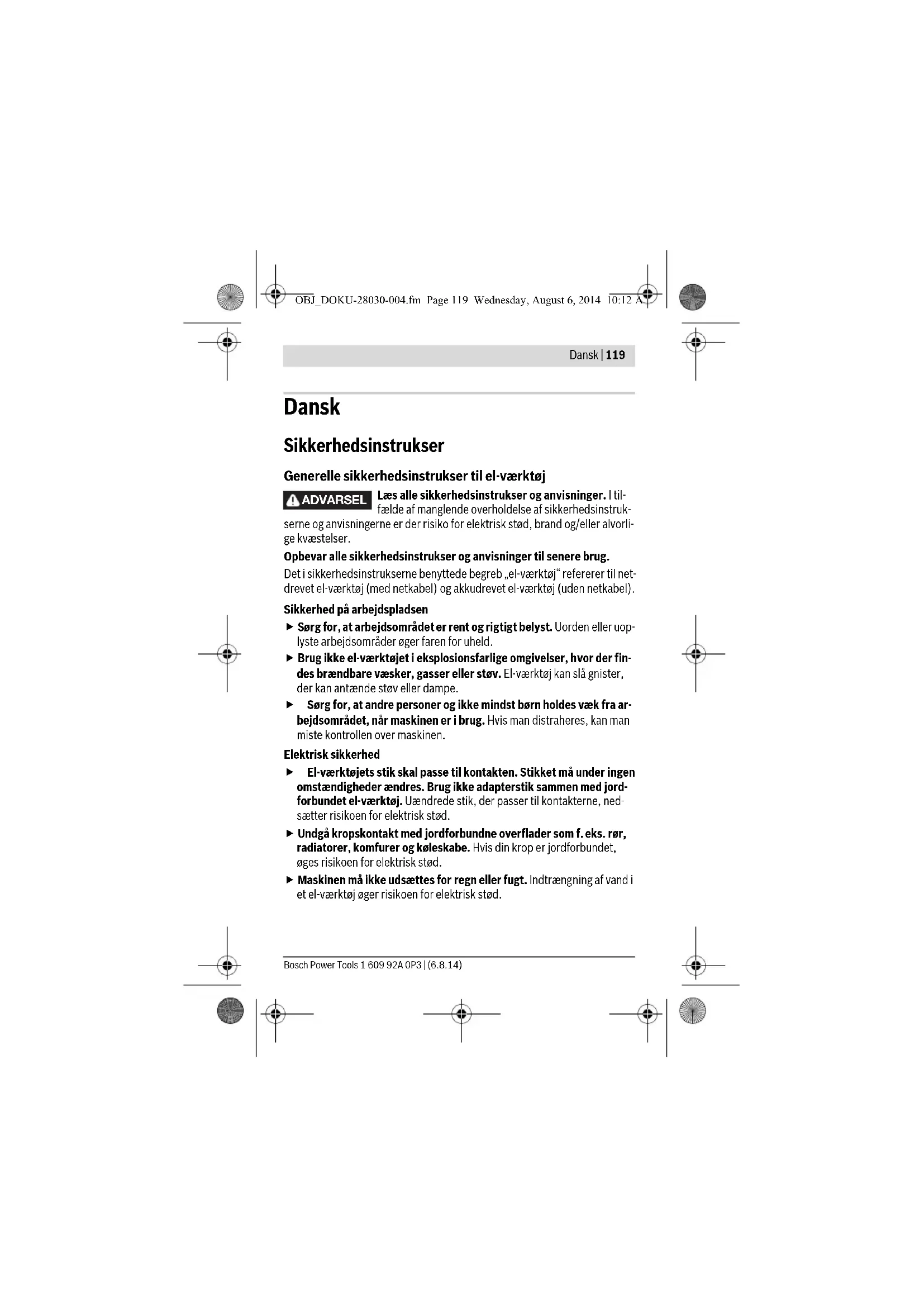

BRUGSANVISNING IXO IV BOSCH

Max. drejningsmoment hårdt/blødt skruearbejde iht. ISO 5393 Nm 4,5/3 Max. skrue-Ø mm 5 Vægt svarer til EPTA-Procedure 01/2003 kg 0,3 Akku Li-Ion Kapacitet Ah 1,5 Antal akkuceller

OBJ_DOKU-28030-004.fm Page 125 Wednesday, August 6, 2014 10:12 AM1 609 92A 0P3 | (6.8.14) Bosch Power Tools 126 | Dansk Støj-/vibrationsinformation Støjemissionsværdier bestemt iht. EN 60745-2-2. Værktøjets A-vurderede lydtrykniveau er typisk mindre end 70 dB(A). Usik- kerhed K =3 dB. Støjniveauet kan overstige 80 dB(A) under arbejdet. Brug høreværn! Samlede vibrationsværdier a

Det svingningsniveau, der er angivet i nærværende instruktioner, er blevet målt iht. en standardiseret måleproces i EN 60745, og kan bruges til at sam- menligne el-værktøjer. Det er også egnet til en foreløbig vurdering af sving- ningsbelastningen. Det angivede svingningsniveau repræsenterer de væsentlige anvendelser af el-værktøjet. Hvis el-værktøjet dog anvendes til andre formål, med forskelli- ge tilbehørsdele, med afvigende indsatsværktøj eller utilstrækkelig vedlige- holdelse, kan svingningsniveauet afvige. Dette kan føre til en betydelig for- øgelse af svingningsbelastningen i hele arbejdstidsrummet. Til en nøjagtig vurdering af svingningsbelastningen bør der også tages højde for de tider, i hvilke værktøjet er slukket eller godt nok kører, men rent faktisk ikke anvendes. Dette kan føre til en betydelig reduktion af svingningsbelast- ningen i hele arbejdstidsrummet. Fastlæg ekstra sikkerhedsforanstaltninger til beskyttelse af brugeren mod svingningers virkning som f.eks.: Vedligeholdelse af el-værktøj og indsats- værktøj, holde hænder varme, organisation af arbejdsforløb. Ladeaggregat Typenummer 2 607 225 809 (EU) 2 607 225 811 (UK/SMA) 2 607 225 813 (AU) Ladetid min 380 Beskyttelsesklasse /II Akku-skruetrækker IXO OBJ_DOKU-28030-004.fm Page 126 Wednesday, August 6, 2014 10:12 AMBosch Power Tools 1 609 92A 0P3 | (6.8.14) Dansk | 127 Overensstemmelseserklæring Vi erklærer som eneansvarlig, at det produkt, der er beskrevet under „Tekni- ske data“, opfylder alle bestemmelser i direktiverne 2009/125/EF (forord- ning 1194/2012), 2011/65/EU, 2014/35/EU, 2014/30/EU, 2006/42/EF med tilhørende ændringer samt følgende standarder: EN 60745-1, EN 60745-2-2 (batteridrevet maskine), EN 60335-1, EN 60335-2-29 (batteridrevet lader). Teknisk dossier (2006/42/EF) ved: Robert Bosch GmbH, PT/ETM9, 70764 Leinfelden-Echterdingen, GERMANY

Montering Retningsomskifteren skal altid stå i midten, før der indstilles på maskinen (f.eks. vedligeholdelse, værktøjsskift osv.) samt før ma- skinen transporteres og stilles til opbevaring. Utilsigtet start ved akti- vering af start-stop-kontakten kan føre til kvæstelser. Opladning af akku (se Fig. A) Anvend ikke noget andet ladeaggregat. Det medleverede ladeaggregat er afstemt, så det passer til den Li-Ion-akku, der er monteret i el-værktøjet. Kontrollér netspændingen! Strømkildens spænding skal stemme over- ens med angivelserne på ladeaggregatets typeskilt. Ladeaggregater til 230 V kan også tilsluttes 220 V. Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 OBJ_DOKU-28030-004.fm Page 127 Wednesday, August 6, 2014 10:12 AM1 609 92A 0P3 | (6.8.14) Bosch Power Tools 128 | Dansk Bemærk: Akkuen er til dels oplades ved udleveringen. For at sikre at akkuen fungerer 100 % oplades akkuen helt før første ibrugtagning. Li-ion-akkuen kan oplades til enhver tid, uden at levetiden forkortes. En af- brydelse af opladningen beskadiger ikke akkuen. Li-ion-akkuen er udstyret med en beskyttelse, som forhindrer afladning. Er akkuen afladet, slukkes el-værktøjet med en beskyttelseskontakt: Indsats- værktøjet bevæger sig ikke mere og der høres en svag pibetone. Tryk ikke videre på sta rt-stop-kontakten efter automatisk slukning af el-værktøjet. Akkuen kan blive beskadiget. Lyser akku-ladetilstandsindikatoren 5 rød, når start-stop-kontakten 8 tryk- kes halvt ned, har akkuen mindre end 30% tilbage af sin kapacitet og bør op- lades. Opladningen går i gang, så snart ladeaggregatets stik sættes i stikdåsen og akku-skruetrækkeren anbringes på ladeaggregatet 12. Akku-ladetilstandsindikatoren 5 viser ladefremskridtet. Under opladningen lyser indikatoren grøn. Lyser akku-ladetilstandsindikatoren 5 ikke mere, er akkuen 100% opladet. El-værktøjets håndgreb bliver varmt under opladningen. Dette er helt normalt. Afbryd ladeaggregatet fra strømnettet, hvis det ikke skal anvendes i længere tid. El-værktøjet kan ikke anvendes under opladningen; det er ikke defekt, når det ikke fungerer under opladningen. Beskyt ladeaggregatet mod fugtighed! Læs og overhold henvisningerne mhr. bortskaffelse. Værktøjsskift (se Fig. B) Brug ikke 2-sidede skrueklinker, der er længere end 25 mm. Sæt skruebitten 1 direkte ind i værktøjsholderen 2. Excenterpåsats/vinkelpåsats/drejningsmomentpåsats (se Fig. C– F) Med excenterpåsatsen 13 kan man skrue helt tæt til kanten. Med vinkelpåsatsen 14 kan man gennemføre skruearbejde på vanskeligt til- gængelige steder. OBJ_DOKU-28030-004.fm Page 128 Wednesday, August 6, 2014 10:12 AMBosch Power Tools 1 609 92A 0P3 | (6.8.14) Dansk | 129 Ringen til indstilling af drejningsmoment 16 bruges til at indstille det nødven- dige drejningsmoment i 10 trin. Når indstillingen er rigtig, stopper indsats- værktøjet, så snart skruen er skruet ind i materialet, så den flugter med ma- terialets kant, eller det indstillede drejningsmoment er nået. Montering (se Fig. C–D) Til montering af påsatsene trækkes gummikappen 3 af fremad. Herefter kan påsatsene sættes på. Det er muligt at montere påsatsene, så de er forskudt 45°. Demontering (se Fig. E–F) Påsatsene demonteres ved at dreje åbningsringen 18 i drejeretning og trække påsatsen af fremad. Sæt herefter gummikappen 3 på igen. Brug Ibrugtagning Kontrollér netspændingen! Strømkildens spænding skal stemme over- ens med angivelserne på ladeaggregatets typeskilt. Ladeaggregater til 230 V kan også tilsluttes 220 V. Indstil drejeretning Med retningsomskifteren 9 kan du ændre el-værktøjets drejeretning. Ved nedtrykket start-stop-kontakt 8 er dette ikke muligt. Højreløb: Til idrejning af skruer trykkes retningsomskifteren
