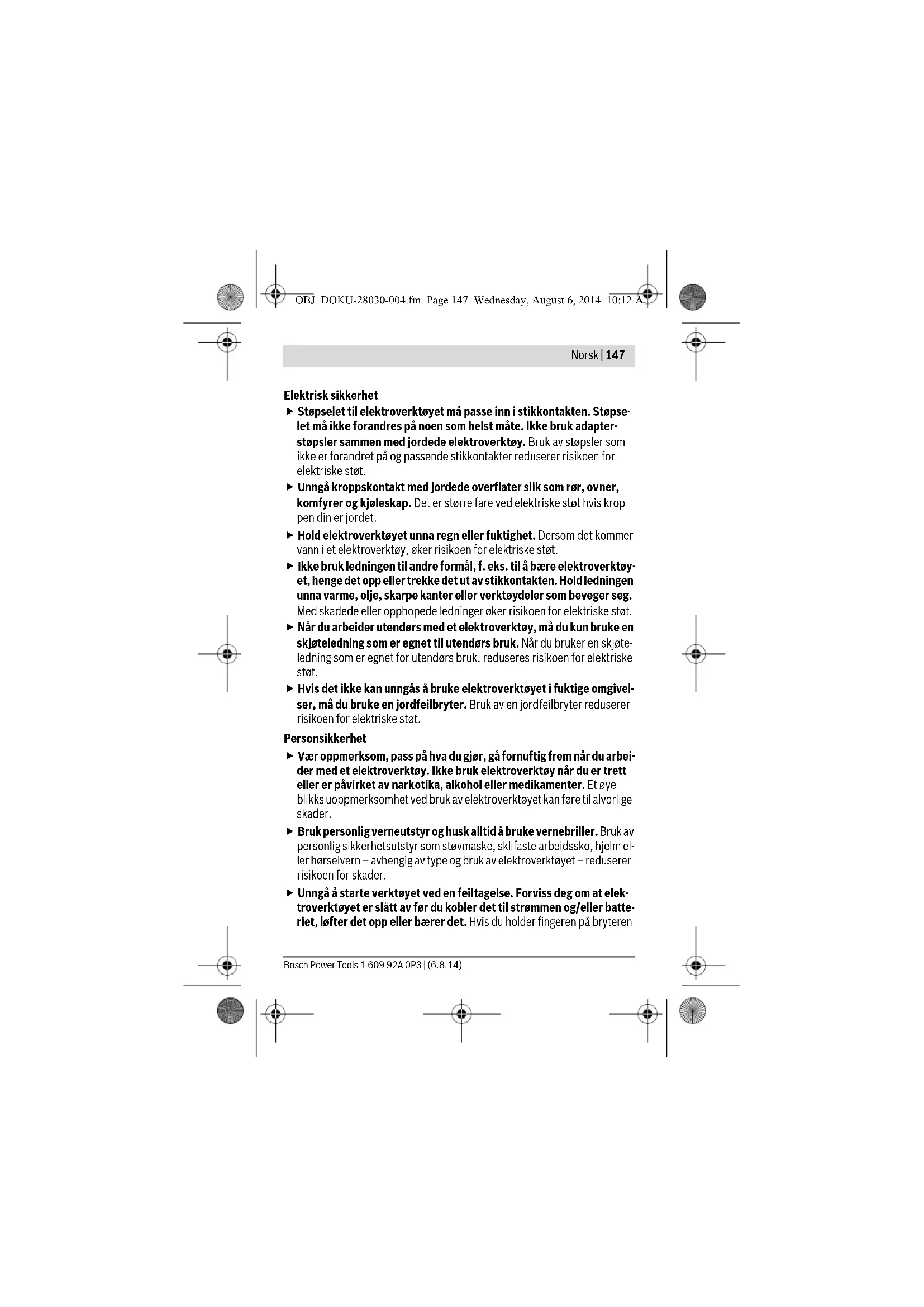

BRUKSANVISNING IXO IV BOSCH

Max. dreiemoment for hard/myk skruing jf. ISO 5393 Nm 4,5/3 Max. skrue-Ø mm 5 OBJ_DOKU-28030-004.fm Page 152 Wednesday, August 6, 2014 10:12 AMBosch Power Tools 1 609 92A 0P3 | (6.8.14) Norsk | 153 Støy-/vibrasjonsinformasjon Støyutslippsverdier målt i henhold til EN 60745-2-2. Det typiske A-bedømte lydtrykknivået for elektroverktøyet er mindre enn 70 dB(A). Usikkerhet K =3 dB. Støynivået kan i løpet av arbeidet overskride 80 dB(A). Bruk hørselvern! Totale svingningsverdier a

(vektorsum fra tre retninger) og usikkerhet K beregnet jf. EN 60745: Skruing: a

Vibrasjonsnivået som er angitt i disse anvisningene, er målt iht. en måleme- tode som er standardisert i EN 60745 og kan brukes til sammenligning av elektroverktøy med hverandre. Det egner seg også til en foreløpig vurdering av vibrasjonsbelastningen. Det angitte vibrasjonsnivået representerer de hovedsakelige anvendelsene til elektroverktøyet. Men hvis elektroverktøyet brukes til andre anvendelser, med forskjellig tilbehør eller utilstrekkelig vedlikehold, kan vibrasjonsnivået avvike. Dette kan føre til en tydelig øking av vibrasjonsbelastningen over hele arbeidstidsrommet. Til en nøyaktig vurdering av vibrasjonsbelastningen skal det også tas hensyn til de tidene maskinen er slått av eller går, men ikke virkelig brukes. Dette kan tydelig redusere vibrasjonsbelastningen over hele arbeidstidsrommet. Vekt tilsvarende EPTA-Procedure 01/2003 kg 0,3 Batteri Li-ioner Kapasitet Ah 1,5 Antall battericeller

Montering Sett høyre-/venstrebryteren i midtstilling før alle arbeider på elek- troverktøyet utføres (f. eks. vedlikehold, verktøyskifte osv.) og når den transporteres eller lagres. Det er ellers fare for skader hvis du tryk- ker på på-/av-bryteren ved en feiltagelse. Opplading av batteriet (se bilde A) Ikke bruk et annet ladeapparat. Det medleverte ladeapparatet er tilpas- set til Li-ion-batteriet som er innebygget i elektroverktøyet. Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 OBJ_DOKU-28030-004.fm Page 154 Wednesday, August 6, 2014 10:12 AMBosch Power Tools 1 609 92A 0P3 | (6.8.14) Norsk | 155 Ta hensyn til strømspenningen! Spenningen til strømkilden må stemme overens med angivelsene på ladeapparatets typeskilt. Ladeapparater som er merket med 230 V kan også brukes med 220 V. Merk: Batteriet leveres delvis oppladet. For å sikre full effekt fra batteriet, må du lade det fullstendig opp i ladeapparatet før førstegangs bruk. Litium-ion-batteriet kan lades opp til enhver tid uten at levetiden forkortes. Det skader ikke batteriet å avbryte oppladingen. Li-ion-batteriet er beskyttet mot total utlading. Når batteriet er utladet, ko- bles elektroverktøyet ut med en beskyttelseskobling: Innsatsverktøyet beve- ger seg ikke mer og det lyder en lav pipelyd. Trykk etter automatisk utkobling av elektroverktøyet ikke videre på på-/av-bryteren. Batteriet kan ta skade. Hvis batteri-ladetilstandsindikatoren 5 lyser rødt ved halvveis inntrykket på-/av-bryter 8, har batteriet mindre enn 30% av sin kapasitet og bør oppla- des. Oppladingen begynner med en gang nettstøpselet til ladeapparatet settes inn i stikkontakten og batteri-skrutrekkeren deretter settes på ladeapparatet

Batteri-ladetilstandsindikatoren 5 viser hvor langt oppladingen er kommet. I løpet av oppladingen lyser indikatoren grønt. Hvis batteri-ladetilstandsindi- katoren 5 ikke lenger lyser, er batteriet helt oppladet. Under oppladingen oppvarmes håndtaket på elektroverktøyet. Dette er normalt. Når ladeapparatet ikke er i bruk over lengre tid må det adskilles fra strøm- nettet. Elektroverktøyet kan ikke brukes under opplading; det er ikke defekt hvis det ikke fungerer i løpet av oppladingen. Beskytt ladeapparatet mot fuktighet! Følg informasjonene om kassering. Verktøyskifte (se bilde B) Ikke bruk skrutrekkerklinger med 2 sider som er lengre enn 25 mm. Sett skrubitsen 1 direkte inn i verktøyfestet 2. OBJ_DOKU-28030-004.fm Page 155 Wednesday, August 6, 2014 10:12 AM1 609 92A 0P3 | (6.8.14) Bosch Power Tools 156 | Norsk Eksenteroppsats/vinkeloppsats/dreiemoment-oppsats (se bildene C– F) Med eksenteroppsatsen 13 kan du skru nær kanter. Med vinkeloppsatsen 14 kan du skru på dårlig tilgjengelige steder. Med innstillingsringen for dreiemomentforvalg 16 på dreiemomentoppsat- sen 15 kan du forhåndsinnstille det nødvendige dreiemomentet i 10 trinn. Ved riktig innstilling stanses innsatsverktøyet såsnart skruen er skrudd plant inn i materialet hhv. det innstilte dreiemomentet er nådd. Montering (se bildene C–D) Til montering av oppsatsene trekker du gummikappen 3 av fremover. Deret- ter kan oppsatsene settes på. Det er mulig å montere oppsatsene dreid 45°. Demontering (se bildene E–F) Til demontering av oppsatsene dreier du låseringen 18 i dreieretning og trekker oppsatsen av fremover. Sett deretter gummikappen 3 på igjen. Bruk Igangsetting Ta hensyn til strømspenningen! Spenningen til strømkilden må stemme overens med angivelsene på ladeapparatets typeskilt. Ladeapparater som er merket med 230 V kan også brukes med 220 V. Innstilling av rotasjonsretningen Med høyre-/venstrebryteren 9 kan du endre dreieretningen til elektroverk- tøyet. Ved trykt på-/av-bryter 8 er dette ikke mulig. Høyregang: Til innskruing av skruer trykker du høyre-/venstrebryteren 9 helt inn mot venstre. Dreieretningsindikatoren for høyregang 4 lyser ved trykt på-/av- bryter 8 og når motoren går. Venstregang: Til løsning hhv. utskruing av skruer trykker du høyre-/venstre- bryteren 9 helt inn mot høyre. Dreieretningsindikatoren for venstregang 6 lyser ved trykt på-/av- bryter 8 og når motoren går. OBJ_DOKU-28030-004.fm Page 156 Wednesday, August 6, 2014 10:12 AMBosch Power Tools 1 609 92A 0P3 | (6.8.14) Norsk | 157 Inn-/utkobling Trykk til igangsetting av elektroverktøyet på på-/av-bryteren 8 og hold den trykt inne. Lampen 10 lyser ved litt eller helt inntrykket på-/av-bryter 8 og muliggjør opplysing av arbeidsområdet ved ugunstige lysforhold. Til utkobling av elektroverktøyet slipper du på-/av-bryteren 8. Helautomatisk spindellås (Auto-Lock) Ved ikke trykt på-/av-bryter 8 låses borespindelen. Dette muliggjør en innskruing av skruer også når batteriet er utladet hhv. hvis elektroverktøyet brukes som skrutrekker. Ved blokkert borespindel må du trykke på-/av-bryteren 8 ikke lenger enn 15 sekunder. Elektroverktøyet kan ellers ta skade. Arbeidshenvisninger Sett elektroverktøyet bare på skruen når det er slått av. Innsatsverk- tøy som dreier seg kan skli. På siden av ladeapparatet 12 kan det oppbevares opp til 13 skrubits. Festet for skrubitsene kan tas ut. Service og vedlikehold Vedlikehold og rengjøring Sett høyre-/venstrebryteren i midtstilling før alle arbeider på elek- troverktøyet utføres (f. eks. vedlikehold, verktøyskifte osv.) og når den transporteres eller lagres. Det er ellers fare for skader hvis du tryk- ker på på-/av-bryteren ved en feiltagelse.
