Stylus 100 wide - Kamera OLYMPUS - Gratis bruksanvisning och manual

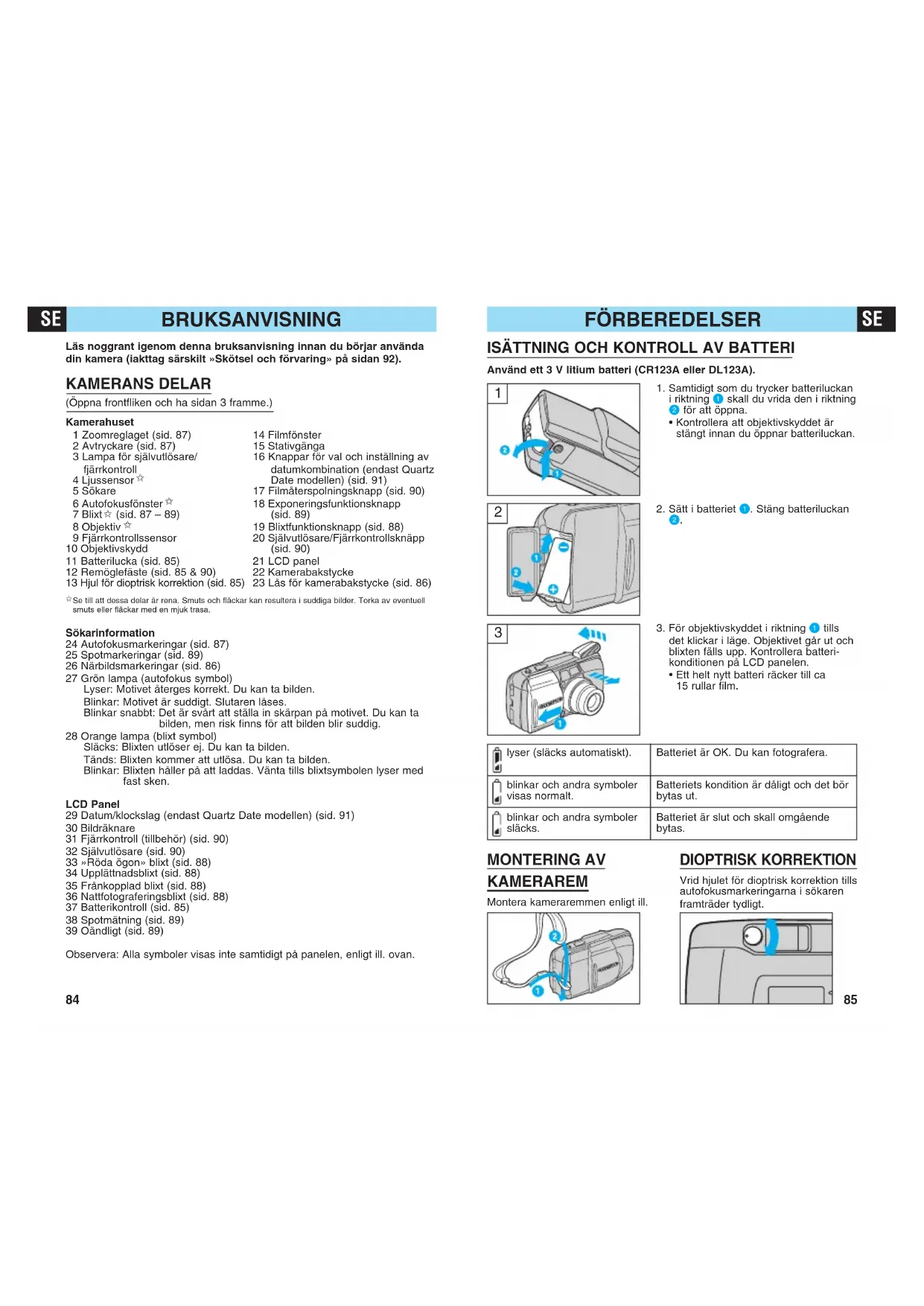

BRUKSANVISNING Stylus 100 wide OLYMPUS

Använd ett 3 V litium batteri (CR123A eller DL123A). FÖRBEREDELSER

1. Samtidigt som du trycker batteriluckan

i riktning Q skall du vrida den i riktning W för att öppna.

• Kontrollera att objektivskyddet är stängt innan du öppnar batteriluckan.

2. Sätt i batteriet Q. Stäng batteriluckan

3. För objektivskyddet i riktning Q tills

det klickar i läge. Objektivet går ut och blixten fälls upp. Kontrollera batteri- konditionen på LCD panelen.

• Ett helt nytt batteri räcker till ca 15 rullar film. lyser (släcks automatiskt). blinkar och andra symboler visas normalt. blinkar och andra symboler släcks. Batteriet är OK. Du kan fotografera. Batteriets kondition är dåligt och det bör bytas ut. MONTERING AV KAMERAREM Montera kameraremmen enligt ill. DIOPTRISK KORREKTION Vrid hjulet för dioptrisk korrektion tills autofokusmarkeringarna i sökaren framträder tydligt. Batteriet är slut och skall omgående bytas. Läs noggrant igenom denna bruksanvisning innan du börjar använda din kamera (iakttag särskilt »Skötsel och förvaring» på sidan 92). KAMERANS DELAR (Öppna frontfliken och ha sidan 3 framme.) Kamerahuset 1 Zoomreglaget (sid. 87) 2 Avtryckare (sid. 87) 3 Lampa för självutlösare/ fjärrkontroll 4 Ljussensor

5 Sökare 6 Autofokusfönster

9 Fjärrkontrollssensor 10 Objektivskydd 11 Batterilucka (sid. 85) 12 Remöglefäste (sid. 85 & 90) 13 Hjul för dioptrisk korrektion (sid. 85)

Se till att dessa delar är rena. Smuts och fläckar kan resultera i suddiga bilder. Torka av eventuellsmuts eller fläckar med en mjuk trasa. Sökarinformation 24 Autofokusmarkeringar (sid. 87) 25 Spotmarkeringar (sid. 89) 26 Närbildsmarkeringar (sid. 86) 27 Grön lampa (autofokus symbol) Lyser: Motivet återges korrekt. Du kan ta bilden. Blinkar: Motivet är suddigt. Slutaren låses. Blinkar snabbt: Det är svårt att ställa in skärpan på motivet. Du kan ta bilden, men risk finns för att bilden blir suddig. 28 Orange lampa (blixt symbol) Släcks: Blixten utlöser ej. Du kan ta bilden. Tänds: Blixten kommer att utlösa. Du kan ta bilden. Blinkar: Blixten håller på att laddas. Vänta tills blixtsymbolen lyser med fast sken. LCD Panel 29 Datum/klockslag (endast Quartz Date modellen) (sid. 91) 30 Bildräknare 31 Fjärrkontroll (tillbehör) (sid. 90) 32 Självutlösare (sid. 90) 33 »Röda ögon» blixt (sid. 88) 34 Upplättnadsblixt (sid. 88) 35 Frånkopplad blixt (sid. 88) 36 Nattfotograferingsblixt (sid. 88) 37 Batterikontroll (sid. 85) 38 Spotmätning (sid. 89) 39 Oändligt (sid. 89) Observera: Alla symboler visas inte samtidigt på panelen, enligt ill. ovan. 14 Filmfönster 15 Stativgänga 16 Knappar för val och inställning av datumkombination (endast Quartz Date modellen) (sid. 91) 17 Filmåterspolningsknapp (sid. 90) 18 Exponeringsfunktionsknapp (sid. 89) 19 Blixtfunktionsknapp (sid. 88) 20 Självutlösare/Fjärrkontrollsknäpp (sid. 90) 21 LCD panel 22 Kamerabakstycke 23 Lås för kamerabakstycke (sid. 86)ATT FOTOGRAFERA STANDARD FUNKTIONER

1. För kamerabakstyckets lås uppåtför att öppna kamerabakstycket.• Vidrör ej kamerans innan mäte,detta gäller särskilt objektivet.2. Sätt i filmrullen och låt den klickai läge.3. För fram filmtungan i linje medmarkeringen (A) och placera filmremsan inom filmledarna (B).Stäng därefter kamerabakstycketmed ett lätt tryck tills det klickar i läge.• Filmen matas automatiskt framtill första filmrutan.• Öppna objektivskyddet tills detklickar i läge. Kontrollera att bildräknaren på LCD panelenvisar »

NÄRBILDSFOTOGRAFERING Denna kamera arbetar med ett multi-vidvinklande autofokussystem, vilket gördet lättare att ställa in skärpan på motivet,även om motivet inte befinner sig mitt ibild. Kamerans arbetsområde sträcker sigfrån 0.6 m till ∞ (oändligt) i vidvinkellägeoch från 0.8 m till ∞ (oändligt) vid telefotografering. Även om slutaren utlöserdå ett motiv befinner sig extremt närakameran kommer bilden att bli suddig.Ju närmre du kommer motivet desto längre ner förflyttas det verkliga bildområdet i sökaren. Närbildsmarkeringar (det verkliga bildområdet vid maximal närgräns). Bildområde vid oändligt.

Autofokusmarkeringar1. Öppna objektivskyddet tills det klickar i läge. Objektivet går ut något och LCDpanelen aktiveras. För zoomreglagetmot »T» för telefotografering (100 mm)eller mot »W» för vidvinkelfotografering(28 mm).• Om du inte använder kameran inom ca 4

minut går objektivet tillbaka in i kameran och LCD panelen släcks.2. Placera ditt motiv inom autofokus-markeringarna (AF).• Titta inte direkt mot solen eller annanstark ljuskälla genom sökaren.3. Tryck ner avtryckaren halvvägs för attställa in skärpan på motivet.Kontrollera att den gröna lampan tändsoch tryck därefter ner avtryckaren heltför att ta bilden. Då slutaren utlöstmatas filmen automatiskt fram till nästaruta.

(med negativ färgfilm)Då svart/vit film används reduceras arbetsområdet vid telefotografering medca 30%. ISO

Vidvinkel (W)0.6 till 4.6 m0.6 till 6.5 m0.6 till 9.2 mTele (T)0.8 till 1.8 m0.6 till 2.5 m0.8 till 3.6 mKameran återspolar automatiskt filmen då filmrullen nått sitt slut. Kontrollera attmotorn stannat och att » » blinkar påLCD panelen; öppna sedan kamerabak-stycket för att ta ut filmrullen ur kameran.

Fäll upp den bakre fliken och ha sidan 126 framme.

Vid fotografering av människor i mörker träffar blixtljuset den vidöppna irisen. Där reflekteras blixtljus i rött från RETINA. »Röda ögon» blixten pulserar en serie förberedande blixtar innan den verkliga blixten utlöser. Detta ger motivets ögon tillfälle att anpassa sig till det starka ljuset genom att iris drar ihop sig. Förutsatt att personen tittar in i de förberedande blixtarna kommer ögonen inte att bli röda på bilden (se figur 3 på sidan 126).

• Håll kameran stadigt. Det tar ca 1 sekund innan slutaren utlöser.

• Reduceringen av »röda ögon» fungerar kanske inte om motivet:

1. Inte tittar in i blixten rakt framifrån.

2. Inte tittar in i de förberedande blixtarna.

3. Befinner sig för långt bort från kameran.

Graden av effektivitet vad gäller reduceringen av »röda ögon» varierar beroende på individens särdrag.

Frånkopplad blixt används i situationer där blixtfotografering ej är tillåten eller om du vill bevara en viss stämning av skymning eller naturlig ljussättning i bilden (se figur 4 på sidan 126).

• Eftersom kameran väljer en lång slutartid (ända ner till 2 sekunder) rekommenderar vi dig att montera kameran på ett stativ för att förhindra kameraskakningar.

• Se till att ditt motiv inte rör sig; annars finns risk för suddiga bilder. Stäng objektivskyddet för att återgå till auto blixtfunktion. UPPLÄTTNADSBLIXT Vid fotografering av motiv i motljus eller under ett träd eller tak kan personens ansikte bli för mörkt. Upplättnadsblixten ger den extra belysning som behövs för att kompensera för skuggorna (se figur 5 på sidan 126) och vid fotografering under lysrörsbelysning.

• Kontrollera att ditt motiv befinner sig inom blixtens arbetsområde (sid. 87).

• Upplättnadsblixten blir ineffektiv i extremt starkt ljus. Stäng objektivskyddet för att återgå till auto blixtfunktion. NATTFOTOGRAFERINGSBLIXT Under en nattlig promenad i staden vill du kanske ta en bild med ditt sällskap i förgrunden och stadens ljus som bakgrund. Nattfotograferingsblixten ser till att detta blir möjligt. Huvudblixten belyser motivet i förgrunden medan slutaren lämnas öppen under upp till 4 sekunder för att fånga också stadens ljus på bild. Montera kameran på ett stativ eller placera den på annat stadigt underlag för att förhindra kameraskakningar (se figur 6 på sidan 126). NATTFOTOGRAFERINGSBLIXT MED

REDUCERING AV »RÖDA ÖGON»

Denna funktion reducerar effekten av »röda ögon» vid fotografering nattetid (se figur 7 på sidan 126). Båda funktionerna kan ej kombineras med spotmätning. Stäng objektivskyddet för att återgå till auto blixtfunktion.

Ingen symbol Auto blixt »Röda ögon» blixt Frånkopplad blixt Upplättnadsblixt Nattfotograferings- blixt Nattfotograferings- blixt med reducering av »röda ögon» SPOTMÄTNING Vid fotografering i miljöer med hög kontrast (t.ex. porträtt i motljus) kan huvudmotivet bli antingen för mörkt eller för ljust. Använd spotmätningen för att garantera att motivet exponeras korrekt (se figur 1 på sidan 2). Placera spotmarkeringarna (A) på det område där du vill mäta ljuset. Tryck ner avtryckaren halvvägs; den gröna lampan tänds och skärpan och exponeringen låses på detta område. Komponera om bilden och tryck ner avtryckaren helt. OÄNDLIGT Kameran ställer automatiskt in skärpedjupet på oändligt. Blixten utlöser ej, såvida inte upplättnadsblixten valts (se figur 2 på sidan 2).

VAL AV EXPONERINGSFUNKTION

Tryck på blixtfunktionsknappen ( ). Blixtfunktionen ändras enligt ordnings- följden till vänster. Vald blixtfunktions symbol visas på LCD panelen. Utlös ej blixten mitt framför ögonen på människor och djur. Rikta inte kameran mot en trafikant och utlös blixten. Ingen symbol Automatisk exponering Spotmätning Oändligt Tryck på exponeringsfunktionsknappen ( / ). Exponeringsfunktionen ändras enligt ordningsföljden till vänster. Vald exponeringsfunktions symbol visas på LCD panelen. Stäng objektivskyddet för att återgå till automatisk exponeringsfunktion.REGISTRERING AV DATUM/KLOCKSLAG (gäller endast Quartz Date modellen) Välj först önskad datumkombination. Tryck på MODE knappen. Varje gång du trycker på MODE knappen ändras kombinationen enligt ordningsföljden till vänster. Den kombination du valt visas på LCD panelen. Datum/klockslag registreras i bilden nedre högra hörn. Om det på datumpositionen finns ett ljust område, vitt, orange, gult etc., i bild kan datumet vara svårt att tyda. Vid användning av svart/vit film kan registrering av datum ej garanteras.

INSTÄLLNING AV DATUM/KLOCKSLAG

(gäller endast Quartz Date modellen) Kom ihåg att ställa in rätt datum och klockslag efter batteribyte.

1. Håll inne MODE knappen tills positionen för årtal börjar blinka.

2. Tryck på SET knappen för att ställa in rätt årtal. Om du trycker en gång

på SET knappen räknar kameran fram en siffra i taget. Om du håller SET knappen inne räknar kameran framåt i snabb följd. Om du råkar bläddra förbi önskad siffra skall du hålla kvar knappen för att komma tillbaka till önskad position.

3. Tryck en gång till på MODE knappen för att positionen för månad skall

börja blinka. Varje gång du trycker på MODE knappen förflyttas den blinkande positionen i ordningsföljden »år», »månad», »dag», »timme» och »minut».

4. Upprepa steg 2 och 3 för att ställa »timme» och »minut». Kontrollera att

positionen för »minut» blinkar.

5. Då positionen »minut» ställts in trycker du på MODE knappen. Ingen av

positionerna skall nu blinka och inställningen av datum/klockslag är klar.

BYTE AV FJÄRRKONTROLLENS BATTERI

(Tillbehör RC-300C) Om självutlösar/fjärrkontrollslampan inte blinkar om du trycker ner fjärrkontrollens avtryckare bör du byta fjärrkontrollens batteri (CR2025).

1. Vrid skruven på fjärrkontrollens undersida motsols.

2. Vänd på fjärrkontrollen och avlägsna locket. Avlägsna det förbrukade

batteriet och lägg i ett nytt enligt ill.

3. Sätt tillbaka locket, vänd återigen på fjärrkontrollen och vrid skruven på

Montera kameran på ett stativ eller placera den på annat stadigt underlag. Komponera din bild i sökaren. Tryck ner avtryckaren halvvägs (skärpa och exponering låses i detta läge). Tryck därefter ner avtryckaren helt. Självutlösarlampan tänds och lyser under ca 10 sekunder för att sedan blinka de 2 sista sekunderna innan slutaren utlöser. FJÄRRKONTROLL RC-300 (tillbehör) Komponera din bild i sökaren. Placera ditt motiv inom autofokusmarkeringarna. För att ta bilden riktar du fjärrkontrollen mot kameran och trycker ner fjärrkontrollens avtryckare. Självutlösar/fjärrkontrollslampan börjar blinka och slutaren utlöser efter ca 3 sekunder (se figur 8 på sidan 127).

Självutlösare Fjärrkontroll Tryck på självutlösaren/fjärrkontrolls- knäppen. Funktionen ändras enligt ordningsföljden till vänster. Vald funktions symbol visas på LCD panelen.

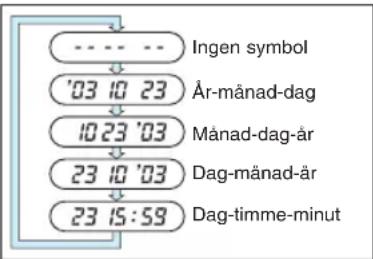

Tryck in filmåterspolningsknappen med hjälp av kameraremmens utskjutande del. Använd ej föremål med vass spets. Tag ut filmrullen ur kameran enligt beskrivning på sidan 87. Ingen symbol År-månad-dag Månad-dag-år Dag-månad-år Dag-timme-minutTyp: Helautomatisk 35 mm kompaktkamera med autofokus och inbyggt 28 mm – 100 mm zoomobjektiv. Filmformat: 35 mm standard DX-kodad film (24 x 36 mm). Objektiv: Olympus objektiv, 28 mm – 100 mm, F4.5 – 11.9, 7 element i 7 grupper. Slutare: Programmerad elektronisk slutare. Sökare: Zoomsökare med naturlig återgivning och möjlighet till dioptrisk korrektion. Skärpeinställning: Passivt multi-vidvinklande autofokussystem (max. 11 punkter), med möjlighet att låsa skärpan. Arbetsområde: 0.6 m – ∞ (oändligt) i vidvinkel, 0.8 m – ∞ (oändligt) i tele. Exponeringskontroll: Programmerad automatisk exponeringskontroll, 3-zons ljudmätning. Automatiskt exponeringsområde – EV2.4 (F4.5, 4 sek.) – EV16 (F10.2, 1/630 sek.) i vidvinkel, EV5.1 (F11.9, 4 sek.) – EV17 (F18, 1/410 sek.) i tele. Bildräknare: Progressiv typ som visas på LCD panelen. Självutlösare: Elektronisk självutlösare med ca 12 sek. fördröjning. Filmkänslighet: Automatisk inställning av DX-kodad film med ISO 50, 100, 200, 400, 800, 1600 och 3200. Övriga filmkänsligheter ställs automatiskt in till närmaste lägre hastighet. För icke DX-kodad film ställs känsligheten till ISO 100. Filmladdning, -frammatning, -återspolning: Automatisk. Blixt: Inbyggd uppfällbar blixt. Uppladdningstid ca. 0.5 – 5.5 sek. (vid normal temperatur med nytt batteri). Blixtfunktioner: Automatisk blixt (utlöser automatiskt i svagt ljus, motljus och lysrörsbelysning), »röda ögon» blixt, frånkopplad blixt, upplättnadsblixt, nattfotograferingsblixt och nattfotografe- ringsblixt med reducering av „röda ögon“. Exponeringsfunktioner: Automatisk exponering, spotmätning och oändligt. Strömförsörjning: Ett 3 V litium batteri (DL123A eller CR123A). Mått: 117 (B) x 61.5 (H) x 42.5 (D) mm (exkl. utskjutande delar). Vikt: 220 g (utan batteri). Övrigt: Allvädersskydd.

ekniska data för fjärrkontroll (tillbehör) Fjärrkontrollssystem: Infraröd med ca 3 sek. fördröjning. Strömförsörjning: Ett CR2025 batteri. Batteriets livslängd: Ca 5 år med ca 20,000 avtryck. Arbetsområde: Ca 5 m. Mått: 56.5 x 35.0 x 6.5 mm. Vikt: 11 g (utan batteri). RÄTT TILL ÄNDRINGAR FÖRBEHÅLLES. DEN VERKLIGA PRODUKTEN KAN SKILJA SIG NÅGOT FRÅN DE ILLUSTRATIONER SOM VISAS I DENNA BRUKSANVISNING. TEKNISKA DATA

• Lämna inte kameran i miljöer utsatta för extrem värme, luftfuktighet eller i direkt solljus – t.ex. inuti i en bil eller på stranden.

• Utsätt ej kameran för formalin eller naftalin.

• Om kameran blir blöt skall du torka den med en handduk. Saltet i havsvatten är särskilt skadligt.

• Använd ej organiska lösningsmedel såsom alkohol eller målarthinner vid rengöring av kameran.

• Lämna ej kameran på eller i närheten av en TV, kylskåp eller annan utrustning som avger ett magnetfält.

• Utsätt ej kameran för damm eller sand, eftersom detta kan orsaka allvarliga skador.

• Utsätt ej kameran för stötar.

• Utsätt ej kamerans zoomobjektiv för onödigt våld.

• Utsätt ej kameran för extrem värme (över 40 °C) eller extrem kyla (under –10 °C). Låga temperaturer, även inom tillåtet område kan ibland orsaka tillfällig försämring av batteriets kondition, vilket kan sätta kameran tillfälligt ur funktion.

• Undvik att lämna kameran oanvänd under en längre period, eftersom detta kan orsaka problem. Försök trycka ner avtryckaren och kontrollera övriga kamerafunktioner innan du börjar använda kameran.

• Viss röntgenutrustning på flygplatser kan skada filmen i kameran. Undvik att låta din kamera passera genom dessa maskiner. Lämna den istället till säkerhetspersonalen för manuell inspektion.
