MANUALE UTENTE Stylus 100 wide OLYMPUS

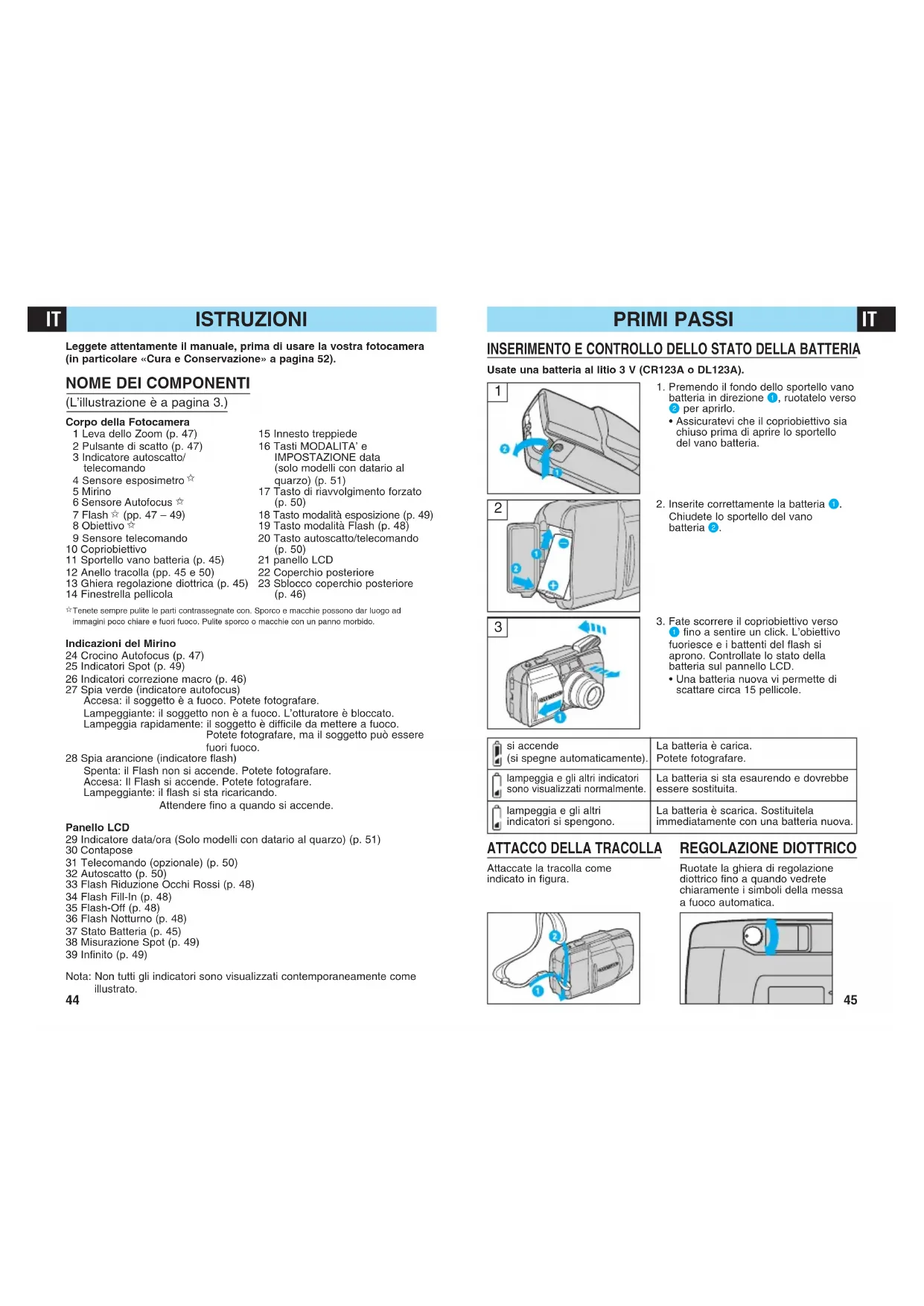

INSERIMENTO E CONTROLLO DELLO STATO DELLA BATTERIA Usate una batteria al litio 3 V (CR123A o DL123A). PRIMI PASSI

1. Premendo il fondo dello sportello vano

batteria in direzione Q, ruotatelo verso W per aprirlo.

• Assicuratevi che il copriobiettivo sia chiuso prima di aprire lo sportello del vano batteria.

2. Inserite correttamente la batteria Q.

Chiudete lo sportello del vano batteria W.

3. Fate scorrere il copriobiettivo verso

Q fino a sentire un click. L’obiettivo fuoriesce e i battenti del flash si aprono. Controllate lo stato della batteria sul pannello LCD.

• Una batteria nuova vi permette di scattare circa 15 pellicole. si accende (si spegne automaticamente). lampeggia e gli altri indicatori sono visualizzati normalmente. lampeggia e gli altri indicatori si spengono. La batteria è carica. Potete fotografare. La batteria si sta esaurendo e dovrebbe essere sostituita.

ATTACCO DELLA TRACOLLA

Attaccate la tracolla come indicato in figura. La batteria è scarica. Sostituitela immediatamente con una batteria nuova. Leggete attentamente il manuale, prima di usare la vostra fotocamera (in particolare «Cura e Conservazione» a pagina 52).

(L’illustrazione è a pagina 3.) Corpo della Fotocamera 1 Leva dello Zoom (p. 47) 2 Pulsante di scatto (p. 47) 3 Indicatore autoscatto/ telecomando 4 Sensore esposimetro

(pp. 47 – 49) 8 Obiettivo

9 Sensore telecomando 10 Copriobiettivo 11 Sportello vano batteria (p. 45) 12 Anello tracolla (pp. 45 e 50) 13 Ghiera regolazione diottrica (p. 45) 14 Finestrella pellicola

Tenete sempre pulite le parti contrassegnate con. Sporco e macchie possono dar luogo ad immagini poco chiare e fuori fuoco. Pulite sporco o macchie con un panno morbido. Indicazioni del Mirino 24 Crocino Autofocus (p. 47) 25 Indicatori Spot (p. 49) 26 Indicatori correzione macro (p. 46) 27 Spia verde (indicatore autofocus) Accesa: il soggetto è a fuoco. Potete fotografare. Lampeggiante: il soggetto non è a fuoco. L’otturatore è bloccato. Lampeggia rapidamente: il soggetto è difficile da mettere a fuoco. Potete fotografare, ma il soggetto può essere fuori fuoco. 28 Spia arancione (indicatore flash) Spenta: il Flash non si accende. Potete fotografare. Accesa: Il Flash si accende. Potete fotografare. Lampeggiante: il flash si sta ricaricando. Attendere fino a quando si accende. Panello LCD 29 Indicatore data/ora (Solo modelli con datario al quarzo) (p. 51) 30 Contapose 31 Telecomando (opzionale) (p. 50) 32 Autoscatto (p. 50) 33 Flash Riduzione Occhi Rossi (p. 48) 34 Flash Fill-In (p. 48) 35 Flash-Off (p. 48) 36 Flash Notturno (p. 48) 37 Stato Batteria (p. 45) 38 Misurazione Spot (p. 49) 39 Infinito (p. 49) Nota: Non tutti gli indicatori sono visualizzati contemporaneamente come illustrato. 15 Innesto treppiede 16 Tasti MODALITA’ e IMPOSTAZIONE data (solo modelli con datario al quarzo) (p. 51) 17 Tasto di riavvolgimento forzato (p. 50) 18 Tasto modalità esposizione (p. 49) 19 Tasto modalità Flash (p. 48) 20 Tasto autoscatto/telecomando (p. 50) 21 panello LCD 22 Coperchio posteriore 23 Sblocco coperchio posteriore (p. 46) REGOLAZIONE DIOTTRICO Ruotate la ghiera di regolazione diottrico fino a quando vedrete chiaramente i simboli della messa a fuoco automatica.FOTOGRAFIA FUNZIONI STANDARD

INSERIMENTO DELLA PELLICOLA

1. Fate scorrere il blocco del coperchio posteriore verso l’altoper aprirlo.• Non toccate l’interno della foto-camera, specialmente l’obiettivo.2. Inserite la pellicola fino a sentireun click.3. Posizionate l’estremità della pellicola in corrispondenza dellalinea indicata dalla freccia (A), ed allineate l’estremità della parte perforata (B).• La pellicola avanza automatica-mente al primo fotogramma.• Aprite il copriobiettivo fino aquando sentite un click.Accertatevi che il contapose sul pannello LCD indichi «

FOTOGRAFIA MACRO La fotocamera impiega un sistema dimessa a fuoco automatica multiplo chepermette alla fotocamera di mettere afuoco facilmente i soggetti anche se nonsono al centro del mirino. Fotografate ilvostro soggetto ad una distanza da 0.6 ma ∞ (infinito) con il grandangolo e da 0.8 m a ∞ (infinito) con il teleobiettivo. Se il soggetto ritratto è troppo vicino adun altro soggetto, il soggetto risulterà fuori fuoco anche se il pulsante di scatto scatta.La zona dell’immagine si sposterà più in basso nel mirino a mano a mano che vi avvicinate al soggetto. Indicatori di correzione macro (zona immagine a distanza ravvicinata). Zona immagine all’infinito.

Riferimento Autofocus1. Aprite il copriobiettivo fino a sentire un click. L’obiettivo fuoriesce ed il pannello LCD si accende. Spostate la leva dello zoom su «T» per il teleobiettivo (100 mm) o su «W» per il grandangolo (28 mm).• Dopo circa 4 1/2 minuti e mezzo di inattività, l’obiettivo si ritrae ed il pannello LCD si spegne.2. Posizionate il crocino AF sul vostrosoggetto.• Non guardate il sole o altre fonti di luce forti attraverso il mirino.3. Premete a metà il pulsante di scattoper mettere a fuoco il soggetto.Accertatevi che la spia verde si accenda; quindi premete a fondo il pulsante di scatto per fotografare.Dopo lo scatto, la pellicola avanzaautomaticamente al fotogramma successivo.

(con pellicola per stampe a colori)Con pellicole per diapositive, la distanza operativa del teleobiettivo deveessere ridotto di circa il 30%. ISO

Grandangolo (W)da 0.6 a 4.6 mda 0.6 a 6.5 mda 0.6 a 9.2 mTeleobiettivo (T)da 0.8 a 1.8 mda 0.8 a 2.5 mda 0.8 a 3.6 mLa fotocamera riavvolge automa-ticamente la pellicola raggiunge la fine.Verificate che il motore si sia fermato e che il simbolo « » lampeggi; quindiaprite il dorso della fotocamera perestrarre la pellicola.

WCombinazione delle Due Modalità – FLASH

RIDUZIONE OCCHI ROSSI + NOTTURNO

Impedisce il tipico effetto occhi rossi che si vede in fotografia quando si scatta di notte (vedi figura 7 a pagina 126). Entrambe le modalità non possono essere combinate con la modalità Misurazione Spot. Chiudete il copriobiettivo per ripristinare la modalità Flash Automatico.

Per le illustrazioni consultate pagina 126. Occhi Rossi nelle Immagini con il flash –

FLASH RIDUZIONE OCCHI ROSSI

Quando scattate fotografie con il flash a persone che si trovano al buio, la luce del flash cade sull’iride degli occhi. In questo caso la luce del flash viene riflessa dalla retina producendo la caratteristica colorazione rossa. Il Flash Riduzione Occhi Rossi emette una serie di pre-lampi di bassa potenza prima dell’accensione del flash principale. Ciò dà agli occhi del soggetto la possibilità di adattarsi alla luce intensa facendo restringere le pupille. Se il soggetto guarda i pre- lampi, gli occhi non appariranno rossi nell’immagine (vedi figura 3 a pagina 126).

• Tenete la fotocamera ferma. L’otturatore scatta dopo circa 1 secondo.

• La riduzione Occhi Rossi può non essere efficace quando il soggetto:

1. non guarda direttamente il flash.

2. non guarda i pre-lampi.

3. è troppo lontano dalla fotocamera.

L’efficacia della Riduzione Occhi Rossi varia a seconda delle caratteristiche individuali di ciascun soggetto. Quando è vietato l’uso del flash o non si desidera utilizzarlo – FLASH-OFF La funzione Flash-Off è necessaria nei luoghi in cui non è consentito l’uso del flash o quando desiderate mantenere intatto l’effetto di controluce o l’atmosfera della luce artificiale (vedi figura 4 a pagina 126).

• Poiché viene selezionato un tempo di esposizione lungo (2 secondi), usate il treppiede per impedire cha la fotocamera si muova.

• Il soggetto deve essere fermo; in caso contrario otterrete delle immagini mosse. Chiudete il copriobiettivo per ripristinare la modalità Flash Automatico. Ombre sul Viso – FLASH FILL-IN (sempre attivo) Quando scattate fotografie di ritratti in controluce o sotto un albero o un tetto, il viso del soggetto può risultare troppo scuro. Il Flash Fill-In fornisce la quantità di ulteriore luce addizionale necessaria per compensare le ombre (vedi figura 5 a pagina 126) e per la luce fluorescente.

• Verificate che il vostro soggetto sia all’interno del campo operativo del flash (p. 47).

• La modalità Fill-in diventa inefficace in condizioni di forte luminosità. Chiudete il copriobiettivo per ripristinare la modalità Flash Automatico. FLASH NOTTURNO Quando fate una passeggiata in città di sera, potete scattare fotografie del vostro soggetto in primo piano con le luci della città sullo sfondo. Il Flash Notturno ve lo consente. Il flash principale illumina il soggetto in primo piano mentre l’otturatore rimane aperto fino a 4 secondi per catturare le luci della città. Dovrete fissare la fotocamera sul treppiede o su altro supporto per impedire che la macchina si muova (vedi figura 6 a pagina 126). CARATTERISTICHE SPECIALI

Nessuna visualizzazione Flash Automatico Flash Riduzione Occhi Rossi Flash-Off Fill-In Flash Notturni Flash Riduzione Occhi Rossi + Flash Notturno Alto contrasto – MISURAZIONE SPOT Quando fotografate in un ambiente ad alto contrasto (es. ritratti in controluce), il soggetto principale può risultare troppo scuro o troppo chiaro. Per accertarvi che il soggetto sia esposto correttamente usate la Misurazione Spot (vedi figura 1 a pagina 2). Posizionatevi sugli indicatori spot (A) sulla zona dove desiderate misurare la luce. Premete a metà il pulsante di scatto; la spia verde si accende e la messa a fuoco e l’esposizione sono bloccate su quella zona. Inquadrate nuovamente il vostro soggetto e premete a fondo il pulsante di scatto. Ripresa di panorami – INFINITO La fotocamera imposta automaticamente la distanza di lavoro all’infinito. Il flash non si accende, tranne che nella modalità Flash Fill-In (vedi figura 2 pagina 2).

IMPOSTAZIONE DELLE MODALITA’ DI ESPOSIZIONE

Premete il tasto modalità flash ( ). La modalità cambia nell’ordine indicato a sinistra. La modalità selezionata è visualizzata sul Pannello LCD. Non azionate il flash puntandolo direttamente negli occhi di persone e animali. Non puntate la fotocamera su una persona alla guida di un veicolo azionando il flash. Nessuna visualizzazione Esposizione Automatica Misurazione Spot Infinito Premete il tasto modalità esposizione ( / ). La modalità cambia nell’ordine indicato a sinistra. La modalità selezionata è visualizzata sul panello LCD. Chiudendo il copri- obiettivo si ripristina la modalità Esposizione Automatica.STAMPA DELLA DATA/ORA (Solo modelli con datario al quarzo) Selezionate innanzitutto la modalità data/ora che desiderate stampare. Premete il tasto MODE. Ad ogni pressione, la modalità cambia nell’ordine indicato a sinistra. Tenete visualizzata la modalità che desiderate stampare. La data/ora è stampata nell’angolo in basso a destra dell’immagine. Se un colore brillante, quale il bianco, arancione, giallo, ecc., è sovrapposto alla data/ora, la lettura può risultare difficile. Quando usate pellicole in bianco e nero, la data/ora non può essere stampata.

(Solo modelli con datario al quarzo) Accertatevi di regolare la data e l’ora dopo l’inserimento o la sostituzione della batteria.

1. Tenete premuto il tasto MODE fino a quando l’indicatore «anno» inizia a

2. Premete il tasto SET per regolare l’indicatore «anno». Se premete il tasto

una volta, il numero sul display avanzerà di 1. Se tenete premuto il tasto, i numeri scorreranno in rapida successione. Se superate il numero desiderato, continuate a premere per tornare a detto numero.

3. Premete nuovamente il tasto MODE per far lampeggiare l’indicatore

del „mese“. Premete il tasto SET per regolare l’indicatore del «mese». Quando premete il tasto MODE, l’indicatore lampeggiante cambia nel seguente ordine: «anno», «mese», «giorno», «ora» e «minuto».

4. Ripetete i Passi 2 e 3 per impostate «ora» e «minuto». Verificare che

l’indicatore del «minuto» lampeggi.

5. Dopo aver impostato il «minuto», premete il tasto MODE. Nessuno degli

indicatori lampeggia e l’impostazione della data/ora è ora completata.

SOSTITUZIONE DELLA BATTERIA TELECOMANDO

(Opzionale RC-300C) Se l’indicatore dell’autoscatto/telecomando non lampeggia anche quando premete il tasto, sostituite la batteria (CR2025).

1. Ruotate la vite sul fondo del telecomando in senso antiorario.

2. Voltate il telecomando e togliete il coperchio. Con la batteria rivolta verso

l’alto, rimuovete la vecchia batteria ed inserite una nuova batteria come indicato.

3. Riposizionate il coperchio, voltate il telecomando e ruotate la vite posta

sul fondo in senso orario per bloccarlo (vedi figura 9 a pagina 127). ALTRE OPERAZIONI

AUTOSCATTO Installate la fotocamera su un treppiede o su un altro supporto. Componete la vostra immagine guardando attraverso il mirino. Premete a metà il pulsante di scatto (la messa a fuoco e l’esposizione sono bloccate). Premete a fondo il pulsante di scatto. L’indicatore dell’autoscatto si accende per circa 10 secondi, quindi lampeggia per circa 2 secondi. Trascorso questo tempo l’otturatore scatta. TELECOMANDO RC-300C (Opzionale) Componete il vostro soggetto guardando attraverso il mirino. Posizionate il crocino AF sul soggetto. Per fotografare, puntate il telecomando sulla fotocamera e premete il tasto sul telecomando. L’indicatore dell’autoscatto/ telecomando inizia a lampeggiare, e l’otturatore scatta dopo circa 3 secondi (vedi figura 8 a pagina 127). CARATTERISTICHE SPECIALI

Nessuna visualizzazione

Autoscatto Telecomando Premete il tasto autoscatto/ telecomando. La modalità cambia nell’ordine indicato a sinistra. La modalità selezionata appare sul Pannello LCD.

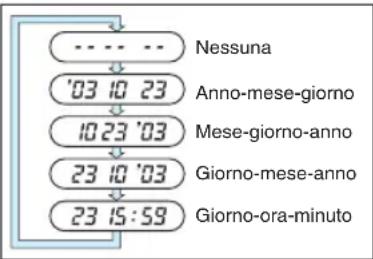

Premete il tasto di riavvolgimento forzato con la sporgenza sulla fibbia della tracolla Q. Non usate strumenti con punta taglienti. Estraete la pellicola come descritto a pagina 47. Nessuna Anno-mese-giorno Mese-giorno-anno Giorno-mese-anno Giorno-ora-minutoTipo: Fotocamera 35 mm completamente automatica, autofocus -otturatore con obiettivo zoom incorporato 28 mm ~ 100 mm. Formato Pellicola: Pellicole standard DX 35 mm standard (24 x 36 mm). Obiettivo: Obiettivo Olympus, 28 mm ~ 100 mm, F4.6 ~ 11.9, 7 elementi in 7 gruppi. Otturatore: Otturatore elettronico programmato. Mirino: Zoom ad immagine reale con regolazione diottrica. Messa a fuoco: Sistema autofocus di tipo passivo multi ampiezza (max. 11 punti). Disponibile il blocco della messa a fuoco. Campo di Messa a fuoco: 0.6 m ~ ∞ (infinito) con grandangolare,

0.8 m ~ ∞ (infinito) con teleobiettivo.

Controllo esposizione: Programma con esposizione automatica programmata, misurazione luce in 3 zone. Campo di esposizione automatica – EV2.4 (F4.6, 4-sec) ~ EV16 (F10.2, 1/630-sec) grandangolare, EV5.1 (F11.9, 4-sec) ~ EV17 (F18, 1/410-sec) teleobiettivo. Contapose: Di tipo progressivo con indicazione sul pannello LCD. Autoscatto: Autoscatto elettronico con circa. 12-sec. di ritardo. Gamma di sensibilità delle pellicole: Impostazione automatica con pellicole DX da 50, 100, 200, 400, 800, 1600 or 3200. Con pellicole

sensibilità intermedia, la fotocamera verrà automatica- mente impostata sulla sensibilità immediatamente inferiore. Le pellicole non DX sono impostate a ISO 100. Inserimento, avanzamento, riavvolgimento pellicola: Automatico. Flash: Incorporato ad estrazione automatica. Tempo di ricarica – circa. 0.5 ~ 5.5 sec. (a temperature normali, con batteria nuova). Modalità Flash: Flash Automatico (scarse condizioni di luce, controluce e luce fluorescente), Flash Riduzione Occhi Rossi, Flash-Off, Fill-In, Flash Notturni e Flash Riduzione Occhi Rossi Notturni. Modalità esposizione: Esposizione automatica, Misurazione Spot e Infinito. Alimentazione: Una batteria al litio 3 V (DL123A o CR123A). Dimensioni: 117 (W) x 61.5 (H) x 42.5 (D) mm (sporgenze escluse). Peso: 220 g (senza batteria). Altro: Progettata per qualsiasi condizione atmosferica. Caratteristiche tecniche T elecomando (Opzionale) Sistema Telecomando: Infrarosso, con circa. 3-sec. di ritardo. Alimentazione: Una batteria CR2025. Durata Batteria: circa. 5 anni, circa. 20,000 scatti. Distanza di lavoro: Circa. 5 m. Dimensioni: 56.5 x 35.0 x 6.5 mm. Peso: 11 g (senza batteria). LE CARATTERISTICHE TECNICHE SONO SOGGETTE A MODIFICA SENZA PREAVVISO O OBBLIGO DA PARTE DEL FABBRICANTE. IL PRODOTTO PUO’ DIFFERIRE DA QUELLI ILLUSTRATI NEL PRESENTE MANUALE. CARATTERISTICHE TECNICHE

• Non lasciate la fotocamera in un ambiente troppo caldo, umido o in luce solare diretta, ad esempio in macchina o sulla spiaggia.

• Tenete la fotocamera lontana dalla formalina e dalla naftalina.

• Se la fotocamera si bagnasse, asciugatela immediatamente. L’acqua di mare può essere particolarmente pericolosa.

• Non usate solventi organici, quali alcool o solventi per pulire la fotocamera.

• Non lasciate la fotocamera vicina al televisore, al frigorifero o ad altri apparecchi con campo magnetico.

• Proteggete la fotocamera dalla polvere e dalla sabbia in quanto potrebbe subire danni seri.

• Proteggete la fotocamera dalle vibrazioni e dai colpi.

• Non esercitate mai una forza eccessiva sul barilotto dell’obiettivo.

• Proteggete la fotocamera dalle temperature eccessivamente elevate (superiori ai 40 °C) o rigide (inferiori ai –10 °C). Al freddo, le prestazioni delle batterie potrebbero deteriorarsi rendendo la fotocamera temporaneamente inutilizzabile.

• Non lasciate inutilizzata la fotocamera per lunghi periodi; questo potrebbe favorire la formazione di muffa o altri problemi. Premete il pulsante di scatto e controllate il funzionamento della macchina prima dell’uso.

• Evitate di far passare la pellicola attraverso le apparecchiature di controllo aeroportuali ai raggi X. Consegnatela all’agente di sicurezza per il controllo manuale.

• Non toccate la superficie anteriore del flash dopo averlo usato ripetutamente in un breve periodo di tempo perché potrebbe scottare. TENETE LE BATTERIE LONTANO DAL FUOCO. NON TENTATE MAI DI SMONTARE, RICARICARE O METTERE IN CORTO CIRCUITO LE BATTERIE. NON TENTATE MAI DI SMONTARE LA FOTOCAMERA IN QUANTO CONTIENE UN CIRCUITO AD ALTA TENSIONE. SE LE PARTI INTERNE DELLA FOTOCAMERA VENGONO ESPOSTE IN CASO DI CADUTA O

CURA E CONSERVAZIONE
