BRUKSANVISNING DP 185 SA METABO

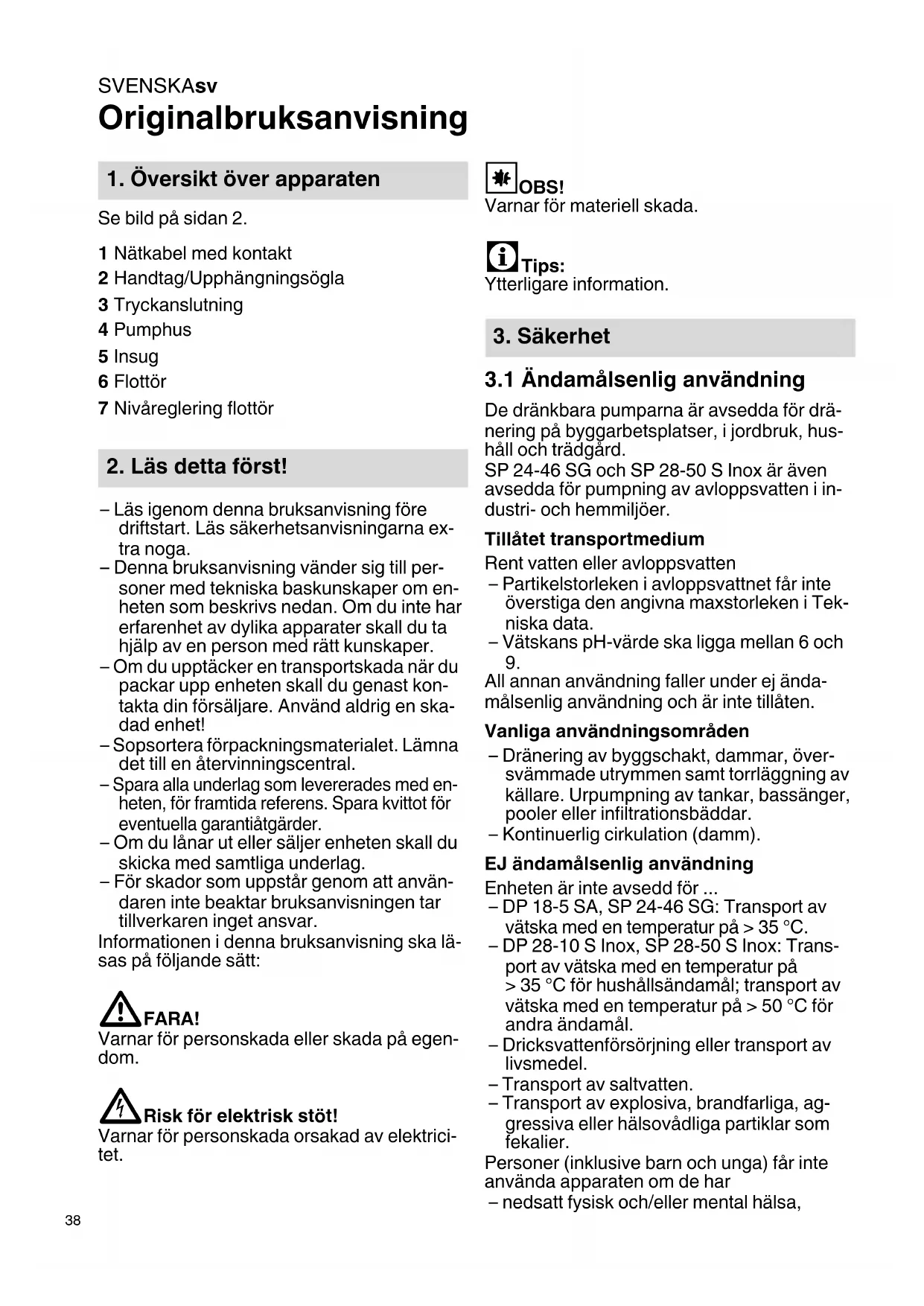

Originalbruksanvisning Se bild på sidan 2. – Läs igenom denna bruksanvisning före driftstart. Läs säkerhetsanvisningarna ex- tra noga. – Denna bruksanvisning vänder sig till per- soner med tekniska baskunskaper om en- heten som beskrivs nedan. Om du inte har erfarenhet av dylika apparater skall du ta hjälp av en person med rätt kunskaper. – Om du upptäcker en transportskada när du packar upp enheten skall du genast kon- takta din försäljare. Använd aldrig en ska- dad enhet! – Sopsortera förpackningsmaterialet. Lämna det till en återvinningscentral. – Spara alla underlag som levererades med en- heten, för framtida referens. Spara kvittot för eventuella garantiåtgärder. – Om du lånar ut eller säljer enheten skall du skicka med samtliga underlag. – För skador som uppstår genom att använ- daren inte beaktar bruksanvisningen tar tillverkaren inget ansvar. Informationen i denna bruksanvisning ska lä- sas på följande sätt: AFARA! Varnar för personskada eller skada på egen- dom. BRisk för elektrisk stöt! Varnar för personskada orsakad av elektrici- tet. A OBS! Varnar för materiell skada. 3Tips: Ytterligare information.

3.1 Ändamålsenlig användning

De dränkbara pumparna är avsedda för drä- nering på byggarbetsplatser, i jordbruk, hus- håll och trädgård. SP 24-46 SG och SP 28-50 S Inox är även avsedda för pumpning av avloppsvatten i in- dustri- och hemmiljöer. Tillåtet transportmedium Rent vatten eller avloppsvatten – Partikelstorleken i avloppsvattnet får inte överstiga den angivna maxstorleken i Tek- niska data. – Vätskans pH-värde ska ligga mellan 6 och

All annan användning faller under ej ända- målsenlig användning och är inte tillåten. Vanliga användningsområden – Dränering av byggschakt, dammar, över- svämmade utrymmen samt torrläggning av källare. Urpumpning av tankar, bassänger, pooler eller infiltrationsbäddar. – Kontinuerlig cirkulation (damm). EJ ändamålsenlig användning Enheten är inte avsedd för ... – DP 18-5 SA, SP 24-46 SG: Transport av vätska med en temperatur på > 35 °C. – DP 28-10 S Inox, SP 28-50 S Inox: Trans- port av vätska med en temperatur på > 35 °C för hushållsändamål; transport av vätska med en temperatur på > 50 °C för andra ändamål. – Dricksvattenförsörjning eller transport av livsmedel. – Transport av saltvatten. – Transport av explosiva, brandfarliga, ag- gressiva eller hälsovådliga partiklar som fekalier. Personer (inklusive barn och unga) får inte använda apparaten om de har – nedsatt fysisk och/eller mental hälsa,

1. Översikt över apparaten

1 Nätkabel med kontakt 2 Handtag/Upphängningsögla 3 Tryckanslutning 4 Pumphus 5 Insug 6 Flottör 7 Nivåreglering flottör

– nedsatt sensorisk förmåga, – otillräcklig erfarenhet och/eller kännedom om hantering av enheten, eller – inte har läst och förstått bruksanvisningen. Håll barn under uppsikt och se till att de inte kan leka med maskinen. För skador som uppstår genom ej ändamåls- enlig användning tar tillverkaren inget ansvar. Genom ej ändamålsenlig användning, modi- fiering av enheten eller genom att använda reservdelar som inte är godkända av tillver- karen, kan oförutsedda skador uppstå!

3.2 Allmänna säkerhetsanvis-

ningar – Iaktta nedanstående säkerhetsanvisning- ar vid användning av enheten, för att und- vika risk för personskador eller materiella skador. – Iaktta gällande föreskrifter eller arbetar- skyddsföreskrifter för hantering av dränk- bara pumpar. – Iaktta bestämmelserna i IEC 60364-7-702 vid användning i pooler och trädgårdsdam- mar och deras skyddsområden. Iaktta eventuellt även nationella föreskrif- ter. – Enheten skall avsäkras med jordfelsbryta- re (RCD) som har en nominell felström på max 30 mA. AAllmän fara! Enheten får inte driftsättas om personer är i kontakt med transportmediet (t.ex. simbas- sänger eller trädgårdsdamm)! Följande kvarstående risker uppstår vid an- vändning av dränkbara pumpar – de kan inte helt uteslutas ens med säkerhetsåtgärder. AFara vid yttre påverkan! Använd inte enheten i explosionsfarliga ut- rymmen eller i närheten av brandfarliga väts- kor eller gaser! BFara för elektricitet! Håll aldrig i stickkontakten med våta händer! Dra alltid ut nätkontakten genom att hålla i kontakten och inte i kabeln. Anslutning får endast ske till säkra uttag som är monterade av en utbildad elektriker, jorda- de och kontrollerade. Nätspänning och av- säkring skall motsvara uppgifterna i Teknisk data. Enheten skall alltid lyftas och transporteras i handtaget, aldrig i anslutningskabel eller tryckslang. Förlängningskabeln måste ha en tillräcklig kabelarea. Kabeltrummor skall rullas ut helt och hållet. Nätkabel och förlängningskabel får inte bö- jas, krossas, dras i eller köras över; skyddas även från vassa kanter, olja och värme. Placera förlängningskabeln så att den inte kan hamna i vätskan. Dra ut nätkontakten innan arbete utförs på enheten. BRisk för elektrisk stöt vid fel på ap- paraten! Före driftstart ska enheten kontrolleras, sär- skilt nät- och förlängningskabel, nätkontakt och flottör, med avseende på skador. Livsfa- ra vid elektrisk stöt! Reparera inte enheten på egen hand! Vid fel- aktig reparation finns risk för att vätska träng- er in i elektriska komponenter i enheten. A OBS! För att undvika vattenskador, som t.ex. över- svämmade utrymmen orsakade av störningar eller fel, bör lämpliga säkerhetsåtgärder pla- neras, t.ex.: – larmanordning eller – uppsamlingskärl med övervakning Leverantören tar in get ansvar för eventuella skador som förorsakas av att – enheten inte användas på avsett sätt. – enheten används eller förvaras utan frost- skydd. – egna modifieringar av enheten. Reparatio- ner av elektriska enheter får endast utföras av behöriga elektriker! – reservdelar som inte är kontrollerade och godkända av leverantören har använts. – olämpligt installationsmaterial (armaturer, anslutningsledningar etc.) har använts. Lämpligt installationsmaterial: – tryckbeständig (minst 10 bar) – värmebeständig (minst 100 °C)SVENSKAsv

4.1 Anslut tryckledning

Uppgifter om anslutningsgänga: se Tekniska data. 3Tips Den bästa transporteffekten uppnås med största möjliga tryckledningsdiameter.

4.2 Fästa flottörkabeln

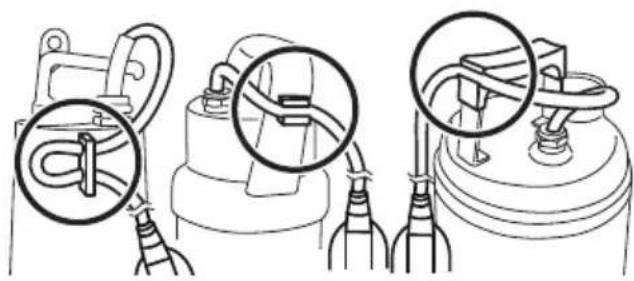

Flottörkabelns anslutning mot enheten be- ror på modell. Tryck ev. in flottörkabeln i handtagets kabelsko. Bilden nedan visar en ansluten flottörkabel. A OBS! Flottörkabeln kan skadas. Dra aldrig i flottör- kabeln för att justera positionen i kabelhålla- ren!

4.3 Placeringsanvisning

För att flottören skall fungera felfritt måste den kunna röra sig obehindrat! Utrymmesbehov DP 18-5 SA, DP 28-10 S Inox: ca. 60 cm x 60 cm Utrymmesbehov SP 24-46 SG, SP 28-50 S Inox: ca. 70 cm x 70 cm. Sänk inte ner apparaten djupare än det driftsdjup som anges i Tekniska data. Placera pumpen så att insugen inte block- eras av främmande föremål. Placera vid behov pumpen på ett underlag. Se till att pumpen står stabilt och säkert. BRisk för stöt vid trasig kabel! Lyft eller transportera inte apparaten i kabeln eller tryckslangen! Kabeln och tryckslangen är inte avsedda att belastas med enhetens vikt.

4.4 Placeringen av enheten

1. Sänk ned pumpen lite snett, så att ingen

luftbubbla bildas på undersidan. Eventuel- la bubblor kan hindra insugningen. Så fort pumpen sänkts ned kan den rätas upp igen.

2. Placera pumpen på vätskebehållarens bot-

ten. Vid förankring av pumpen ska en stabil lina användas, som fästs i pumpens upphäng- ningsögla. Pumpen kan även användas hängandes i en lina.

3. Vid förnyad driftstart måste transportled-

ningen vara helt tom.

5.1 På- och avstängning

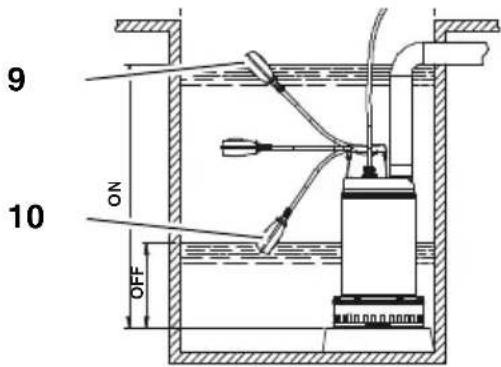

När enheten har anslutits till elnätet startar (9) och stannar (10) den automatiskt med hjälp av flottören. Start/stopp beror på vatten- nivån. Justera tidpunkten för pumpens start/ stopp Det går att ändra positionen för flottörkabeln i kabelhållaren. Därigenom justeras även av- ståndet mellan start/stopp: – Flottör med "kort kabel": Start/stopp ligger nära varandra. – Flottör med "lång kabel": Start/stopp ligger långt ifrån varandra. A OBS! Fäst flottörkabeln så att brytpunkten ligger minst 150 mm ovanför pumpens botten. En- heten kan annars torrköras och därmed ska- das.

4. Montering och placering

A OBS! Flottören måste alltid kunna röra sig upp och ner, för att kunna starta/stoppa enheten. A OBS! Enheten får inte startas mer än 20 gånger i timmen, annars kan motorn överhettas. AFara vid enhetsstörningar! Med lämpliga åtgärder kan följdskador ute- slutas vid översvämning av utrymmen orsa- kade av skador på enheten. Man kan till ex- empel installera ett larmsystem eller en re- servpump. AFARA! Låt inte pumpen arbeta mot en stängd pump- ledning.

5.2 Lägsta vattennivå

Kontinuerlig drift: Vid kontinuerlig drift ska enheten vara helt nedsänkt. Begränsad drift: Om enheten inte är helt nedsänkt är endast begränsad drift möjlig. Följande begränsning- ar gäller: A Torrkörning kan orsaka materiella skador! Enheten kan överhettas och skadas om väts- kans kylfunktion reduceras. Termobrytaren aktiveras. Sug endast kort tid (2-3 min). Ha apparaten under uppsikt vid sugning.

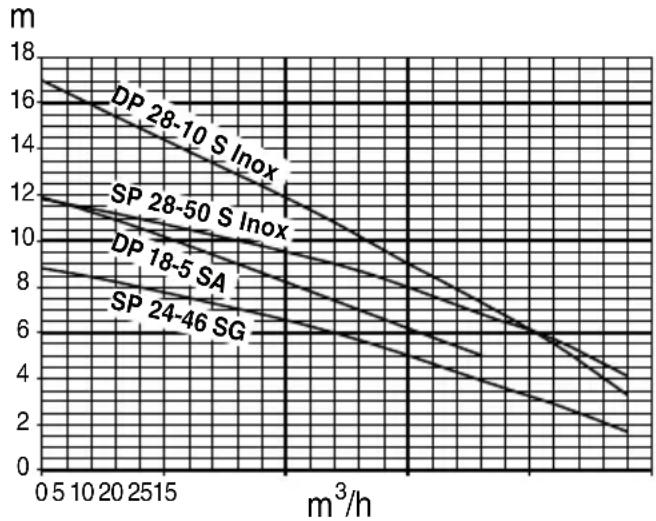

Pumpkurvan visar vilka transportvolymer som kan uppnås, beroende på transporthöjd. AFARA! Innan skötsel- och rengöringsarbete kan utföras skall nätkontakten alltid dras ur. Ytterligare underhålls- och reparationsarbe- ten som beskrivs i detta kapitel får endast ut- föras av utbildad fackman.

6.1 Regelbunden skötsel

För att apparaten alltid skall fungera felfritt krävs regelbunden skötsel. Detta gäller även om apparaten inte används under en längre tid (t. ex. vid drift i infiltrationsbäddar). Rengöring av enheten

1. Tvätta av pumpen med rent vatten. Vid

svår nedsmutsning, som t.ex. alger, an- vänds borste och diskmedel.

2. För att tvätta pumpens insida:

Doppa ned pumpen i en behållare med rent vatten och starta den en kort stund.

6.2 Förvaring av enheten

A OBS! Frost förstör enheten och dess tillbehör då dessa innehåller vatten! Vid frostfara skall apparat och tillbehör för- varas frostfritt.

6. Skötsel, underhåll

SP 28-50 S Inox, DP 28-10 S Inox) AOBS! Vid defekt tätning kan smörjmedel tränga ut ur pumpen, vilket orsakar nedsmutsning av den vätska som ska transporteras. Smörjmedlet i den dränkbara pumpen är vis- serligen inte giftigt, men kan ändå förändra vattnets egenskaper. AFARA! Underhållsarbete får endast utföras av utbildad fackman. Efter mellan 4000 och max. 8000 driftstimmar, eller minst en gång per år, skall volymen och kvaliteten hos oljan i oljebehållaren kontrolleras. AFARA! Innan arbete utförs på enheten: Dra ut nätkontakten.

Pumpen startar inte: Ingen nätspänning. – Kontrollera kabel, kontakt, eluttag och säkring. För låg nätspänning. – Använd förlängningskabel med erfor- derlig kabelarea. Motorn överhettad, motorskydd utlöst. – Åtgärda överhettningsorsak (pump blockerad av främmande föremål?). Flottören startar inte pumpen vid stigande vattennivå. – Se till att flottören kan röra sig obehind- rat. Om flottören trots obehindrad rörelsefri- het inte startar apparaten: Skicka in apparaten på service. Motorn brummar, men startar inte: Pumphjulet blockerat av främmande föremål. – Rengör pumphjulet. Pumpen är igång, men matar inte riktigt: För hög transporthöjd. – Kontrollera maximal transporthöjd (se "Tekniska data"). Tryckledning krökt. – Räta ut tryckledningen. Tryckledning otät. – Täta tryckledningen, dra åt slangkläm- man. Pumpen låter mycket vid drift: Pumpen suger luft. – Se till att vattennivån är tillräcklig. – Främmande föremål (rengör appara- ten). – Manuell drift aktiverad (bottentömning). – Håll pumpen på sidan vid nedsänkning i vätska. Pumpen går kontinuerligt: Flottören når inte sin nedre position. – Se till att flottören kan röra sig obehind- rat. AFARA! För att undvika risker bör alltid en kvalificerad elektriker utföra reparationerna, med original- reservdelar från Metabo! Ett elektriskt verktyg från Metabo som kräver reparation ska skickas till Metabo-återförsäl- jaren. Adresser, se www.metabo.com. Följ nationella miljöföreskrifter för omhänder- tagande och återvinning av uttjänta maskiner, förpackningar och tillbehör. Elektrisk utrustning hör inte hem- ma bland hushållsavfall. Enligt EU- direktiv 2002/96/EG, om avfall som utgörs av eller innehåller elek- triska eller elektroniska produkter, skall kasserad elektrisk utrustning lämnas till återvinning. Vi försäkrar och tar ansvar för att dessa dränkbara pumpar uppfyller de nor- mer och riktlinjer som finns på sista sidan.

7. Problem och störningar
