KÄYTTÖOHJE DP 185 SA METABO

fi Alkuperäinen käyttöopas 43

SP 24-46 SG SP 28-50 S Inox

1 7 6 5 Metabo SP 24.06.515

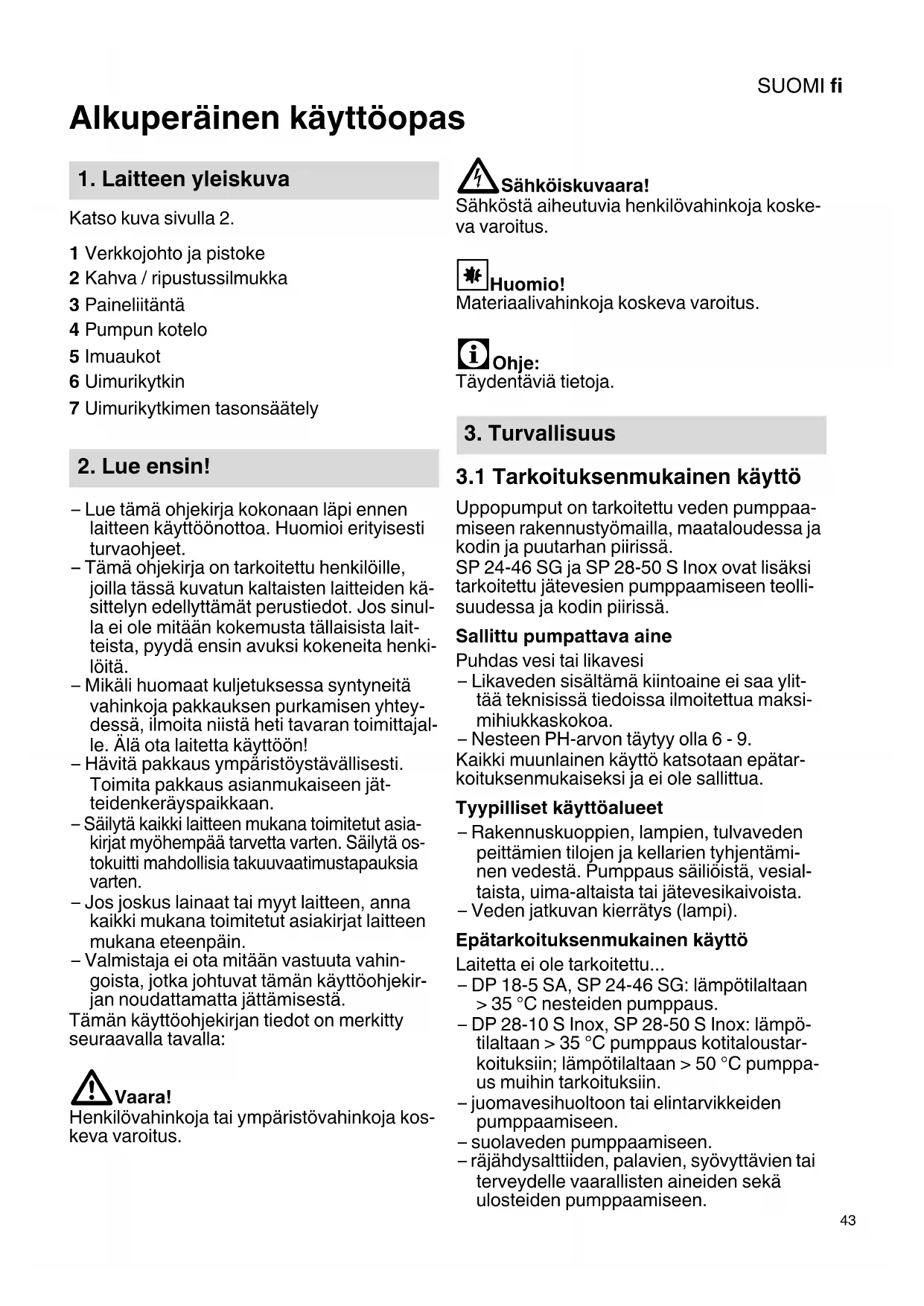

Alkuperäinen käyttöopas

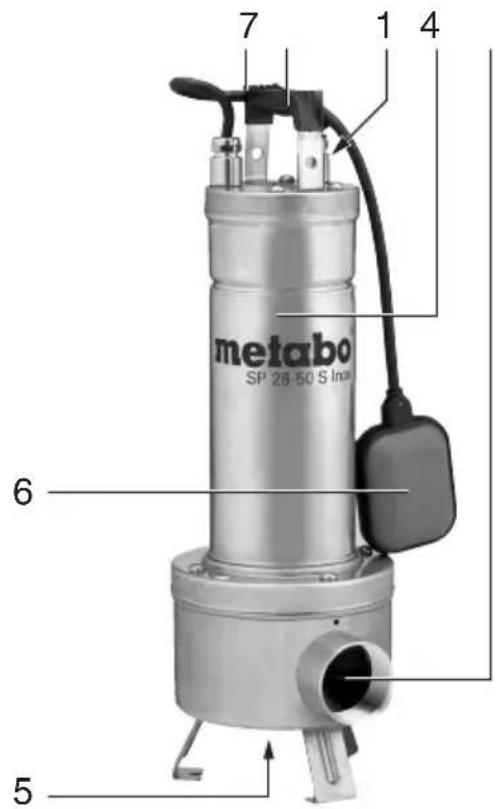

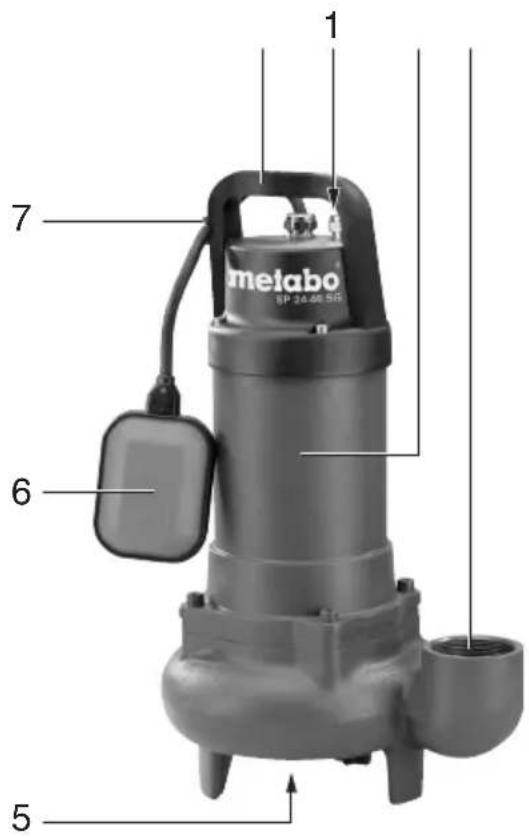

1. Laitteen yleiskuva

Katso kuva sivulla 2.

1 Verkkojohto ja pistoke
2 Kahva / ripustussilmukka
3 Paineliitäntä
4 Pumpun kotelo
5 Imuaukot
6 Uimurikytkin
7 Uimurikytkimen tasonsäätely

2. Lue ensin!

– Lue tämä ohjekirja kokonaan läpi ennen laitteen käyttöönottoa. Huomioi erityisesti turvaohjeet.
– Tämä ohjekirja on tarkoitettu henkilöille, joilla tässä kuvatun kaltaisten laitteiden kä- sittelyn edellyttämät perustiedot. Jos sinulla ei ole mitään kokemusta tällaisista laitteista, pyydä ensin avuksi kokeneita henkilöitä.
– Mikäli huomaat kuljetuksessa syntyneitä vahinkoja pakkauksen purkamisen yhteydessä, ilmoita niistä heti tavaran toimittajalle. Älä ota laitetta käyttöön!
– Hävitä pakkaus ympäristöystävällisesti. Toimita pakkaus asianmukaiseen jätteidenkeräyspaikkaan.
– Säilytä kaikki laitteen mukana toimitetut asia-kirjat myöhempää tarvetta varten. Säilytä ostokuitti mahdollisia takuuvaatimustapauksia varten.
– Jos joskus lainaat tai myyt laitteen, anna kaikki mukana toimitetut asiakirjat laitteen mukana eteenpäin.
– Valmistaja ei ota mitään vastuuta vahingoista, jotka johtuvat tämän käyttöohjekirjan noudattamatta jättämisestä.

Tämän käyttöohjekirjan tiedot on merkitty seuraavalla tavalla:

Vaara!

Henkilövahinkoja tai ympäristövahinkoja koskeva varoitus.

Sähköiskuvaara!

Sähköstä aiheutuvia henkilövahinkoja koskeva varoitus.

Huomio!

Materiaalivahinkoja koskeva varoitus.

i Ohje:

Täydentäviä tietoja.

3. Turvallisuus

3.1 Tarkoituksenmukainen käyttö

Uppopumput on tarkoitettu veden pumppaamiseen rakennustyömailla, maataloudessa ja kodin ja puutarhan piirissä.

SP 24-46 SG ja SP 28-50 S Inox ovat lisäksi tarkoitettu jätevesien pumppaamiseen teollisuudessa ja kodin piirissä.

Sallittu pumpattava aine

Puhdas vesi tai likavesi

– Likaveden sisältämä kiintoaine ei saa ylittää teknisissä tiedoissa ilmoitettua maksimihiukkaskokoa.
– Nesteen PH-arvon täytyy olla 6 - 9.
Kaikki muunlainen käyttö katsotaan epätarkoituksenmukaiseksi ja ei ole sallittua.

Tyypilliset käyttöalueet

– Rakennuskuoppien, lampien, tulpaveden peittämien tilojen ja kellarien tyhjentäminen vedestä. Pumppaus säiliöistä, vesialtaista, uima-altaista tai jätevesikaivoista.
– Veden jatkuvan kierrätys (lampi).

Epätarkoituksenmukainen käyttö

Laitetta ei ole tarkoitettu...

• DP 18-5 SA, SP 24-46 SG: lämpötilaltaan >35 °C nesteiden pumppaus.
• DP 28-10 S Inox, SP 28-50 S Inox: lämpötilaltaan >35 °C pumppaus kotitaloustarkoituksiin; lämpötilaltaan >50 °C pumppaus muihin tarkoituksiin.
  – juomavesihuoltoon tai elintarvikkeiden pumppaamiseen.
  – suolaveden pumppaamiseen.
  – räjähdysalttiiden, palavien, syövyttävien tai terveydelle vaarallisten aineiden sekä ulosteiden pumppaamiseen.

SUOMIfi

Henkilöt (mukaanlukien lapset ja nuoret) eivät saa käyttää laitetta, jos he

– ovat ruumiillisilta ja/tai henkisiltä kyvyiltään rajoittuneita,
- ovat aistihavaintokyvyltään rajoittuneita,
– ovat liian kokemattomia ja/tai tietämättömiä laitteen käsittelyn suhteen tai
– eivät olet lukeneet ja ymmärtäneet käyttöohjekirjaa.

Huolehdi siitä, että lapset eivät pääse leikki-mään laitteen kanssa.

Valmistaja ei ota mitään vastuuta vahingoista, jotka johtuvat epätarkoituksenmukaisesta käytöstä.

Epätarkoituksenmukaisesta käytöstä, laittee-seen tehdyistä muutoksista tai sellaisten osi-en käytöstä, joita valmistaja ei ole tarkastanut ja hyväksynyt, saattaa aiheutua ennalta ar-vaamattomia vahinkoja!

3.2 Yleiset turvallisuusohjeet

– Noudata tätä laitetta käyttäessäsi seuraa via turvaohjeita, jotta vältät henkilövahinkoihin tai materiaalivahinkoihin johtavat vaarat.
– Noudata lakimääräisiä direktiivejä tai työ- suojelumääräyksiä, jotka koskevat uppo- pumppujen käsittelyä.
– Noudata normin IEC 60364-7-702 määräyksiä käyttäessäsi laitetta uima-altaissa ja puutarhalammissa ja niiden suoja-alueilla. Noudata tällöin tarvittaessa myös kansallisia määräyksiä.
– Laitteen suojaus tulee toteuttaa vikavirtakatkaisimella (RCD), joka nimellisvikavirta on enintään 30 mA.

Yleinen vaara!

Älä käytä laitetta, jos henkilöitä on kosketuksissa pumpattavaan aineeseen (esim. uimaaltaassa tai puutarhalammessa)!

Seuraavat jäännösvaarat ovat aina olemassa uppopumppuja käytettäessä – niitä ei voi poistaa täydellisesti millään varotoimilla.

Ympäristövaikutuksista aiheutuva

vaara!

Alä käytä laitetta räjähdysvaarallisissa tiloissa tai palavien nesteiden tai kaasujen läheisyy-dessä!

Sähköstä aiheutuva vaara!

Älä koske verkkopistokkeeseen märillä käsillä! Irrota verkkopistoke aina vetämällä pistokkeesta, ei johdosta.

Liitännän saa tehdä vain suojakosketinpistorasioihin, jotka on asennettu, maadoitettu ja tarkastettu asianmukaisesti. Verkkojännitteen ja sulakkeiden täytyy vastata teknisiä tietoja. Nosta ja kuljeta laitetta aina kahvasta, älä koskaan liitäntäjohdosta tai paineletkusta. Jatkojohdon johtimien poikkipinta-alan täytyy olla riittävän suuri. Johtokelat täytyy purkaa kokonaan rullalta.

Älä taita, purista tai vedä verkkojohtoa ja jatkojohtoa tai aja niiden yli; suojaa ne teräviltä reunoilta, öljyltä ja kuumuudelta.

Aseta jatkojohto niin, että se ei voi joutua pum-pattavaan nesteeseen.

Irrota verkkopistoke ennen laitetta koskevien töiden tekemistä.

Laitteen puutteista aiheutuu sähkövaara!

Tarkasta laite, erityisesti verkko- ja jatkojohto, verkkopistoke ja uimurikytkin ennen käyt- töönottoa mahdollisten vaurioiden varalta. Sähköiskusta aiheutuu hengenvaara! Älä korjaa laitetta itse! Epäasianmukaisesti tehdyistä korjauksista aiheutuu vaara, että neste pääsee tunkeutumaan laitteen sähköiselle alueelle.

Huomio!

Laitteen häiriöistä tai puutteista johtuvien vesivahinkojen (esim. tilojen tulvimisen) välttämiseksi: suunnittele sopivat varotoimenpiteet, esim.:

– hälytyslaitteisto tai
- valvottu keruuallas

Valmistaja ei ota mitään vastuuta mahdollisista vahingoista, jotka johtuvat siitä, että

– laitetta on käytetty epätarkoituksenmukaisesti.
– laitetta ei ole käytetty ja säilytetty suojassa pakkaselta.
– laitteeseen on tehty omavaltaisia muutoksia. Sähkölaitteita saa korjata ainoastaan sähköalan ammattilainen!
– on käytetty varaosia, joita valmistaja ei ole tarkastanut ja hyväksynyt.
– on käytetty sopimatonta asennusmateriaalia (hanat, liitäntäjohtimet jne.).

Sopiva asennusmateriaali:

– paineen kestävä (vähintään 10 baria)

- kuumuuden kestävä (vähintään 100 °C)

4. Asennus ja pystytys

4.1 Painejohdon liittäminen

Liitänkierrettä koskevat tiedot: katso Tekniset tiedot.

i Ohje

Suurin pumppausteho saavutetaan valitse-malla suurin painejohdon halkaisija.

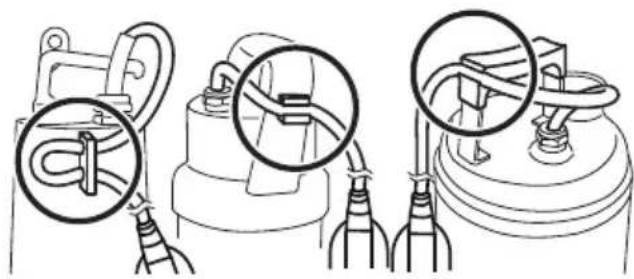

4.2 Uimurikytkimen johdon kiinnittäminen

- Se, miten uimurikytkimen johto kiinnitetään laitteeseen, riippuu mallista. Tarvittaessa paina uimurikytkimen johto kahvan johtopitimeen.

Seuraava kuva näyttää uimurikytkimen joh- don kiinnitettynä.

Uimurikytkimen johto voi vaurioitua. Älä koskaan vedä uimurikytkimen johdosta sen siirtämiseksi johtopidikkeessä!

4.3 Pystytysohjeita

• Uimurikytkimen täytyy voida liikkua va-paasti, jotta se toimii moitteettomasti! Tilantarve DP 18-5 SA, DP 28-10 S Inox: n. 60 cm x 60 cm Tilantarve SP 24-46 SG, SP 28-50 S Inox: n. 70 cm x 70 cm.
• Upota laite korkeintaan teknisissä tiedoissa mainittuun käyttöupotussyvyyteen vedenpinnan alle.
• Pystytä pumppu siten, että imuaukot eivät pääse tukkeutumaan epäpuhtauksista. Aseta pumppu tarvittaessa alustalle.
• Huolehdi siitä, että pumppu seisoo tukevasti.

Katkenneesta johdosta aiheutuu sähköiskuvaara!

Älä nosta tai kuljeta laitetta johdoista tai paineletkusta! Johtoja ja paineletkua ei ole suunniteltu kestämään laitteen painon aiheuttamaa vetorasitusta.

4.4 Laitteen pystytys

1. Upota pumppu hieman vinossa pumpattavaan nesteeseen, jotta sen alapuolelle ei synny ilmataskua. Se estäisi imun. Pumppu voidaan oikaista heti kun se on upotettu.
2. Laske pumppu nestesäiliön pohjalle. Käytä laskemiseen tukevaa köyttä, jonka kiinnität pumpun ripustussilmukkaan. Pumppua voi käyttää myös, kun se roikkuu köyden varassa.
3. Uudelleen tehtävän käyttöönoton yhtey-dessä tulee huolehtia siitä, että syöttöjohto on täysin tyhjä.

5. Käyttö

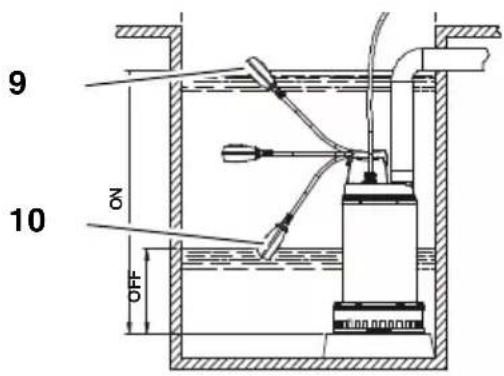

5.1 Kytkeminen päälle ja pois

Sitten kun olet liittänyt laitteen verkkoon, uimurikytkin kytkee sen automaattisesti päälle (9) ja pois päältä (10). Kytkentähetki riippuu vedenpinnan korkeudesta.

9 10 ON OFF

Pumpun päälle- ja poiskytkentähetken muuttaminen

Johtopidikkeessä olevan uimurikytkimen joh- don paikkaa voi muuttaa. Tällä muutetaan pumpun päälle- ja poiskytkentähetken väliä:

– Uimurikytkin "lyhyessä johdossa": päällekytkentäpiste ja poiskytkentäpiste ovat lähekkäin.
– Uimurikytkin "pitkässä johdossa": päällekytkentäpiste ja poiskytkentäpiste ovat kaukana toisistaan.

SUOMIfi

Huomio!

Kiinnitä uimurin johto niin, että poiskytkentäpiste on vähintään 150 mm pumpun pohjan yläpuolella. Muuten laite voi käydä kuivana ja sen myötä vaurioitua.

Huomio!

Uimurikytkimen pitää pystyä aina liikkumaan ylös ja alas, jotta laite voi kytkeytyä päälle ja pois päältä.

Huomio!

Laite ei saa kytkeytyä päälle useammin kuin 20 kertaa tunnissa, jotta moottori ei ylikuumene.

Laitteen häiriöistä aiheutuu

vaara!

Sulje sopivien toimien avulla pois se mahdollisuus, että laitteen häiriöt voivat aiheuttaa seurannaisvahinkoja tilojen tulvimisen takia.

Tämä voidaan varmistaa esimerkiksi asentamalla hälytyslaitteisto tai varapumppu.

Vaara!

Älä anna pumpun käydä suljettua pumppu- johtoa vastaan.

5.2 Vedenkorkeuden vähimmäistaso

Jatkuva käyttö:

Jatkuvassa käytössä laitteen täytyy olla kokonaan pinnan alla.

Rajoitettu käyttö:

Jos kone ei ole kokonaan pinnan alla, silloin vain rajoitettu käyttö on mahdollista. Huomioi seuraavat rajoitukset:

Laitteen kuivakäynnistä voi aiheutua eriaalivahinkoja!

Laite voi ylikuumentua ja vaurioitua, koska pumpattavan aineen jäähdytysvaikutus on vähentynyt. Lämpökytkin reagoi.

• Pumppaa vain lyhytaikaisesti (2-3 min).
• Tarkkaile laitetta pumppauksen aikana.

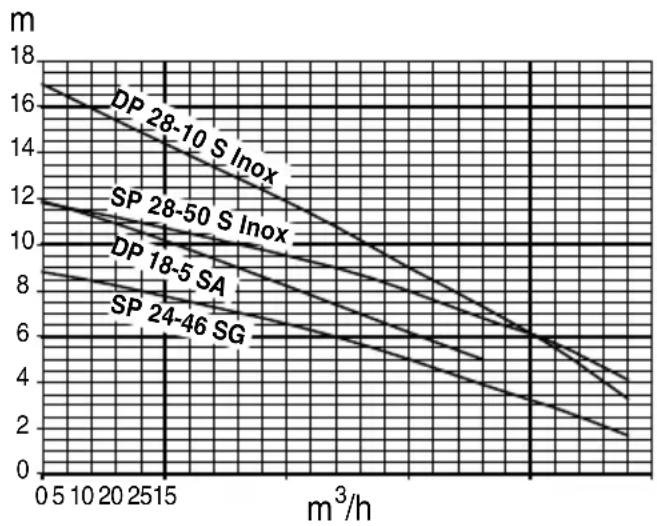

5.3 Pumpun ominaiskäyrä

Pumpun ominaiskäyrä näyttää, mikä pump-pausmäärä voidaan saavuttaa kulloisenkin pumppauskorkeuden mukaan

6. Laitteen hoito, huolto

Vaara!

Irrota verkkopistoke ennen kaikkia hoito- ja puhdistustöitä.

Tässä kappaleessa kuvattuja huolto- ja korjaustöitä laajempia töitä saavat suorittaa vain valtuutetut ammattihenkilöt.

6.1 Säännöllinen hoito

Jotta laite toimii aina moitteettomasti, sitä täytyy hoitaa säännöllisesti. Tämä pätee myös, jos laitetta ei kytketä pitkään aikaan päälle (esim. käytettäessä sitä likavesikaivoissa).

Laitteen puhdistus

1. Huuhtele pumppu puhtaalla vedellä. Poista pinttynyt lika (esim. leväkerrostumat) harjalla ja astianpesuaineella.
2. Pumpun sisäpuolen huuhtelemiseksi: upota pumppu puhtaalla vedellä täytettyyn säiliöön ja kytke se hetkeksi päälle.

6.2 Laitteen säilytys

Huomio!

Pakkanen tuhoaa laitteen ja lisävarusteet, koska niissä on aina vettä!

- Irrota laite ja lisävarusteet pakkasvaaran aikana ja säilytä ne pakkaselta suojassa.

6.3 Laitteen huolto (vain malleissa SP 28-50 S Inox, DP 28-10 S Inox)

Huomio!

Jos tiiviste on rikki, silloin pumpusta voi vuotaa voiteluainetta ja aiheuttaa pumpattavan aineen likaantumisen.

Jätevesiuppopumpussa oleva voiteluaine on myrkytöntä, mutta se voi kuitenkin muuttaa veden ominaisuuksia.

Vaara!

Anna huoltotyöt vain valtuutetun ammat- tihenkilöstön tehtäväksi. Öljykammiossa olevan öljyn määrä ja laatu tulee tarkastaa 4000 - maks. 8000 käyttötunnin kuluttua, kui- tenkin vähintään kerran vuodessa.

7. Ongelmat ja häiriöt

Vaara!

Ennen kaikkia laitteelle suoritettavia töitä:

Irrota verkkopistoke virtalähteestä.

7.1 Häiriön etsintä

Pumppu ei käy:

- Ei verkkojännitettä. - Tarkasta sähköjohto, pistoke, pistorasia ja sulake.

- Liian alhainen verkkojännite. - Käytä jatkojohtoa, jonka johtimien poikkipinta-ala on kyllin suuri.

- Moottori ylikuumentunut, moottorisuoja lauennut.

– Poista ylikuumenemisen syy (vieras kappale jumittanut pumpun?).

- Uimurikytkin ei kytke pumppua päälle vedenpinnan noustessa.

– Varmista, että uimurikytkin pääsee liikkumaan kylliksi.

Jos laite ei kytkeydy päälle, vaikka uimurikytkin pääsee liikkumaan kylliksi: lähetä laite omassa maassasi olevaan huoltopisteeseen.

Moottori hurisee, ei käynnisty:

- Juoksupyörä jumissa vieraan kappaleen takia.

– Puhdista juoksupyörä.

Pumppu käy, mutta ei pumppaa kunnolla:

• Nostokorkeus liian suuri.
– Huomioi maksiminostokorkeus (katso "Tekniset tiedot").
- Painejohto taittunut.
- Suoristapainejohto.
- Painejohto vuotaa.
– Tiivistä painejohto, kiristä kierreliitokset.

Pumppu käy erittäin kovaäänisesti:

• Pumppu imee ilmaa.
– Varmista, että vettä on kylliksi.
– Vieras kappale (puhdista laite).
– Käsikäyttö asetettu päälle (pintaimu).
– Pidä pumppua vinossa upottaessasi sen nesteeseen.

Pumppu käy jatkuvasti:

• Uimurikytkin ei saavuta ala-asentoa.
– Varmista, että uimurikytkin pääsee liikkumaan kylliksi.

8. Korjaus

Vaarojen välttämiseksi anna korjaustyöt vain ammattitaitoisten sähköasentajien tehtäväksi alkuperäisiä Metabo-varaosia käyttäen!

Jos Metabo-sähkötyökalusi tarvitsee korjausta, ota yhteyttä Metabo-edustajaan. Osoit-teet, katso www.metabo.com.

9. Hävittäminen

Noudata käytöstä poistettujen koneiden, pakkausten ja lisätarvikkeiden hävittämistä ja kierrätystä koskevia kansallisia määräyksiä.

Sähkölaitteet eivät kuulu kotitalousjätteen sekaan. Käytettyjä sähkö- ja elektroniikkalaitteita koskevan eurooppalaisen direktiivin 2002/96/EY mukaan käytetyt sähkölaitteet täytyy kerätä erikseen ja

toimittaa kierrätettäviksi ympäristöystävällisellä tavalla.

10. Vaatimustenmukaisuusvakuutus

Täten vakuutamme, että nämä uppopumput ovat viimeisellä sivulla ilmoitettujen normien ja direktiivien mukaisia.

		DP 18-5 SA	DP 28-10 S Inox	SP 24-46 SG	SP 28-50 S Inox
	V/ Hz	220-240/ 50	220-240/ 50	220-240/ 50	220-240/ 50
	W	800 18	50 900	1470
	I/h	18000	28000	24000 28000
	m	12 17	9	12
	bar	1,2 1,7	0,9	1,2
	m	7	7	7	7
	mm 5 10	46	50
	°C	35	35 (50)	35	35 (50)
	IP	68 68 68	68
	m	10 10	10	10
		112"	112"	2"	2"
	mm 416	465 412 537
	kg	10 18,5	18	19,3

EN 60335-1, EN 60335-2-41, EN 62233, 2006/95/EG, 2004/108/EG, 2011/65/EU

2012-05-04 Volker Siegle
