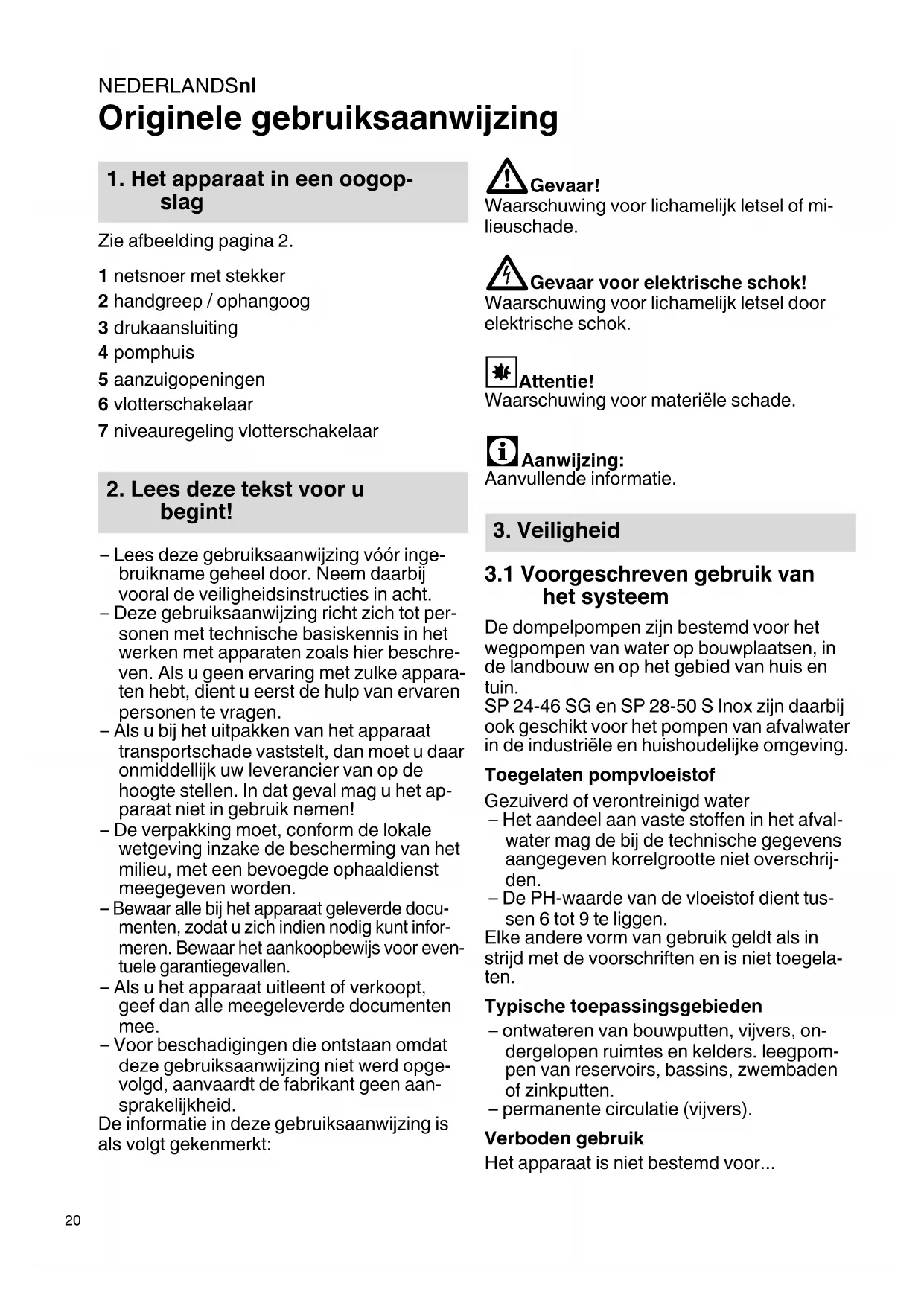

Originele gebruiksaanwijzing

1. Het apparaat in een oogop- slag

Zie afbeelding pagina 2.

1 netsnoer met stekker
2 handgreep / ophangoog
3 drukaansluiting
4 pomphuis
5 aanzuigopeningen
6 vlotterschakelaar

7 niveauregeling vlotterschakelaar

2. Lees deze tekst voor u begint!

• Lees deze gebruiksaanwijzing vóór ingebruikname geheel door. Neem daarbij vooral de veiligheidsinstructies in acht.
• Deze gebruiksaanwijzing richt zich tot personen met technische basiskennis in het werken met apparaten zoals hier beschreven. Als u geen ervaring met zulke apparaten hebt, dient u eerst de hulp van ervaren personen te vragen.
• Als u bij het uitpakken van het apparaat transportschade vaststelt, dan moet u daar onmiddellijk uw leverancier van op de hoogte stellen. In dat geval mag u het apparaat niet in gebruik nemen!
• De verpakking moet, conform de lokale wetgeving inzake de bescherming van het milieu, met een bevoegde ophaaldienst meegegeven worden.
• Bewaar alle bij het apparaat geleverde documenten, zodat u zich indien nodig kunt informeren. Bewaar het aankoopbewijs voor eventuele garantiegevallen.
• Als u het apparaat uitleent of verkoopt, geef dan alle meegeleverde documenten mee.
• Voor beschadigingen die ontstaan omdat deze gebruiksaanwijzing niet werd opgevolgd, aanvaardt de fabrikant geen aansprakelijkheid.
  De informatie in deze gebruiksaanwijzing is als volgt gekenmerkt:

Waarschuwing voor lichamelijk letsel of milieuschade.

Gevaar voor elektrische schok!

Waarschuwing voor lichamelijk letsel door elektrische schok.

Waarschuwing voor materiële schade.

Aanvullende informatie.

3. Veiligheid

3.1 Voorgeschreven gebruik van het systeem

De dompelpompen zijn bestemd voor het wegpompen van water op bouwplaatsen, in de landbouw en op het gebied van huis en tuin.

SP 24-46 SG en SP 28-50 S Inox zijn daarbij ook geschikt voor het pompen van afvalwater in de industriele en huishoudelijke omgeving.

Toegelaten pompvloeistof

Gezuiverd of verontreinigd water

• Het aandeel aan vaste stoffen in het afvalwater mag de bij de technische gegevens aangegeven korrelgrootte niet overschrijden.
• De PH-waarde van de vloeistof dient tussen 6 tot 9 te liggen.
  Elke andere vorm van gebruik geldt als in strijd met de voorschriften en is niet toegelaten.

Typische toepassingsgebieden

• ontwateren van bouwputten, vijvers, ondergelopen ruimtes en kelders. leegpompen van reservoirs, bassins, zwembaden of zinkputten.
  – permanente circulatie (vijvers).

Verboden gebruik

Het apparaat is niet bestemd voor...

• DP 18-5 SA, SP 24-46 SG: het pompen van vloeistoffen met een temperatuur >35 °C.
• DP 28-10 S Inox, SP 28-50 S Inox: het pompen van vloeistoffen met een temperatuur > 35 °C voor huishoudelijke doeleinden; het pompen van vloeistoffen met een temperatuur > 50 °C voor andere doeleinden.
• drinkwatertoevoer of het verpompen van levensmiddelen.
• het verpompen van zout water.
• het verpompen van explosieve, ontvlambare, agressieve of gevaarlijke stoffen en faecaliën.
  Personen (met inbegrip van kinderen en jongeren) mogen het apparaat niet gebruiken als ze
• over beperkte lichamelijke en/of mentale vaardigheden beschikken,
  – onvoldoende waarnemingsvermogen hebben,
  – onvoldoende ervaring en/of kennis met resp. in de omgang met het apparaat hebben of
  – de handleiding niet gelezen en begrepen hebben.
  Er dient op gelet te worden dat kinderen niet met het apparaat spelen.

Voor schade door foutief gebruik aanvaardt de fabrikant geen verantwoordelijkheid. Door onreglementair gebruik, veranderingen aan het apparaat of door gebruik van onderdelen die niet door de fabrikant gekeurd en vrijgegeven zijn, kunnen niet te voorziene beschadigingen ontstaan!

3.2 Algemene veiligheidsvoorschriften

• Neem bij gebruik van dit apparaat de volgende veiligheidsvoorschriften in acht om gevaar voor personen of materiële schade te voorkomen.
• Neem de wettelijke richtlijnen of voorschriften ter preventie van ongevallen voor de omgang met dompelpompen in acht.
• Neem bij gebruik van het apparaat in zwembaden en tuinvijvers en hun directe omgeving de bepalingen volgens IEC 60364-7-702 in acht.
  Neem hiervoor ook eventuele nationale voorschriften in acht.
• Voor de beveiliging van het apparaat moet een automatische differentieelschakelaar

(RCD) met een nominale foutstroom van maximaal 30 mA worden gebruikt.

! Algemeen gevaar!

Gebruik het apparaat niet als er personen in contact staan met de pompvloeistof (bijv. in het zwembad of de tuinvijver)!

De volgende resterende risico's blijven bij het gebruik van dompelpompen in principe bestaan – ze kunnen ook door veiligheidsvoorzieningen niet volledig worden vermeden.

Gevaar door omgevingsinvloeden!

Gebruik het apparaat niet in ruimten waar explosiegevaar bestaat of in de buurt van ontvlambare vloeistoffen of gassen!

Gevaar door elektriciteit!

Raak de netstekker nooit aan met natte handen! Trek de stekker nooit aan het snoer uit het stopcontact.

Het apparaat mag alleen worden aangesloten aan veiligheidscontactdozen die deskundig geïnstalleerd, geaard en getest zijn. Netspanning en zekering moeten overeenstemmen met de Technische gegevens.

Het apparaat altijd optillen of transporteren aan de handgreep, nooit aan het netsnoer of de drukslang.

Verlengsnoeren moeten een voldoende grote aderdiameter hebben. Kabeltrommels moeten volledig afgerold zijn.

Netsnoer en verlengsnoer niet knikken, kneu- zen, meeslepen of overrijden; tegen scherpe kanten, olie en hitte beschermen.

Het verlengsnoer mag niet in contact komen met de te verpompen vloeistof.

Vóór werkzaamheden aan het toestel, de stekker uit het stopcontact trekken.

Gevaar voor elektrische schok door gebreken aan het apparaat!

Controleer het apparaat, vooral net- en verlengsnoer, netstekker en vlotterschakelaar, voor ieder gebruik op eventuele beschadigingen. Levensgevaar door elektrische schok! Voer nooit zelf reparaties uit aan het apparaat! Bij ondeskundig uitgevoerde reparaties bestaat het risico dat vloeistof in het elektrische gedeelte van het apparaat dringt.

NEDERLANDSnl

Attentie!

Om waterschade te voorkomen, bijv. overstroomde kamers, veroorzaakt door storingen of gebreken van het apparaat: Geschikte veiligheidsmaatregelen treffen, bijv.:

- opvangbekken met bewaking

De fabrikant aanvaardt geen aansprakelijkheid voor eventuele schade die veroorzaakt wordt door:

– Foutief gebruik van het apparaat.

- Gebruik of opslag van het apparaat zonder vorstbescherming.

- Het uitvoeren van eigenmachtige veranderingen aan het apparaat. Reparaties aan elektrische apparaten mogen alleen worden uitgevoerd door een elektromonteur!

- Het gebruik van onderdelen die niet door de fabrikant gecontroleerd en vrijgegeven zijn.

- Het gebruik van ongeschikt installatiemateriaal (armaturen, aansluitleidingen, enz.). Geschikt installatiemateriaal:

- drukbestendig (min. 10 bar)

- warmtebestendig (min. 100 °C)

4. Montage en plaatsing

4.1 Drukleiding aansluiten

Gegevens voor het aansluitdraad: zie Technische gegevens.

Aanwijzing

De beste pompcapaciteit wordt bereikt met de maximale drukleidingsdiameter.

4.2 Kabel vlotterschakelaar bevestigen

- De wijze waarop de kabel van de vlotterschakelaar aan het apparaat wordt bevestigd, is afhankelijk van het model. Indien nodig, de kabel van de vlotterschakelaar in de kabelklem van de handgreep drukken.

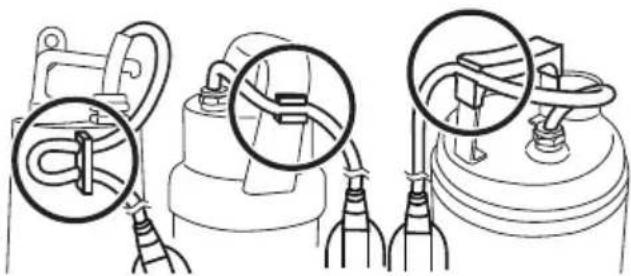

De volgende afbeelding toont de bevestigde vlotterschakelaarkabel.

De vlotterschakelaarkabel kan worden beschadigd. Trek nooit aan de vlotterschakelaarkabel om de positie in de kabelhouder te veranderen!

4.3 Opstelinstructies

• Voor een probleemloze werking van de vlotterschakelaar moet deze zich vrij kunnen bewegen!
  Benodigde ruimte DP 18-5 SA, DP 28-10 S Inox: ca. 60 cm x 60 cm
  Benodigde ruimte SP 24-46 SG, SP 28-50 S Inox: ca. 70 cm x 70 cm.
• De in de Technische gegevens vermelde bedrijfsdiepte mag niet worden overschreden, het apparaat mag niet dieper in het water worden gedompeld.
• Plaats de pomp zo dat de aanzuigopeningen niet geblokkeerd kunnen worden door vreemde voorwerpen. Plaats de pomp eventueel op een onderlaag.
  • Zorg ervoor dat de pomp stabiel staat.

Gevaar voor elektrische schokken door gebroken kabels!

Apparaat niet optillen of transporteren aan de kabels of de drukslang! De kabels en de drukslang zijn niet geschikt voor de trekbelasting door het gewicht van het apparaat.

4.4 Apparaat plaatsen

1. Pomp lichtjes schuin in de te pompen vloeistof dompelen, zodat zich aan de onderkant geen luchtkussen vormt. Hierdoor zou het aanzuigen worden verhinderd. Zodra de pomp is ondergedompeld, kan hij weer worden opgericht.

2. Laat de pomp op de bodem van het vloeistofreservoir zakken.
   Bevestig een voldoende sterk touw aan het ophangoog om de pomp te laten zakken.
   De pomp kan ook hangend aan een touw worden gebruikt.

3. Voor u de pomp opnieuw in gebruik neemt, moet u erop letten dat de pompleiding volledig leeg is.

5. Bediening

5.1 In- en uitschakelen

Nadat u het apparaat aangesloten hebt op het stroomnet, wordt het door de vlotterschakelaar automatisch in- (9) en uitgeschakeld (10). Het schakeltijdstip is afhankelijk van het waterpeil.

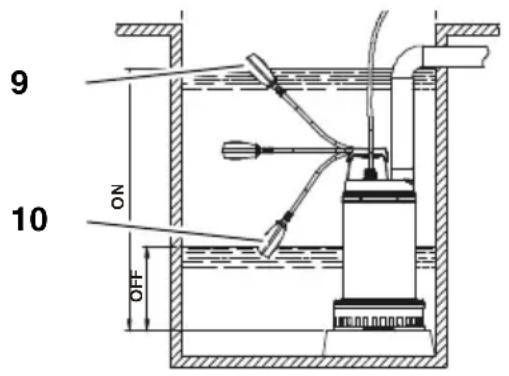

9 10 ON OFF

In- en uitschakeltijdstip van de pomp verstellen

De positie van de vlotterschakelaarkabel in de kabelhouder kan veranderd worden. Hierdoor wordt de afstand tussen in- en uitschakelpunt van de pomp versteld::

• vlotterschakelaar bij de "korte kabel": in- en uitschakelpunt liggen dicht bijeen.
• vlotterschakelaar bij de "lange kabel": in- en uitschakelpunt liggen ver uiteen.

Attentie!

Bevestig de vlotterkabel zo, dat het uitschakelpunt min. 150 mm boven de bodem van de pomp ligt. Het apparaat kan anders drooglopen en daardoor beschadigd raken.

Attentie!

De vlotterschakelaar moet naar boven en onder altijd beweegbaar blijven, zodat het apparaat in- en uitgeschakeld kan worden.

Attentie!

Het apparaat mag niet vaker dan 20 keer per uur inschakelen, zodat de motor niet oververhit raakt.

Gevaar door storingen aan het apparaat!

Sluit met behulp van geschikte maatregelen uit dat bij storingen aan het apparaat gevolgschade kan ontstaan door overstroming van kamers. Dit kan bijvoorbeeld worden gedaan door een alarminstallatie of reservepomp te gebruiken.

Gevaar!

Laat de pomp niet met een gesloten pompleiding lopen.

Voor continubedrijf moet het apparaat geheel ondergedompeld zijn.

Beperkte bediening:

Is het apparaat niet geheel ondergedompeld, dan is alleen een beperkt gebruik mogelijk.

Neem de volgende beperkingen in acht:

Materiële schade door drooglopen van het apparaat mogelijk!

Het apparaat kan oververhit en beschadigd raken omdat de koelfunctie van het pompmedium beperkt is. De thermoschakelaar reageert.

• Alleen gedurende korte tijd (2-3 min) afzui-gen.
• Houdt toezicht op het apparaat tijdens het afzuigen.

5.3 Pompkarakteristiek

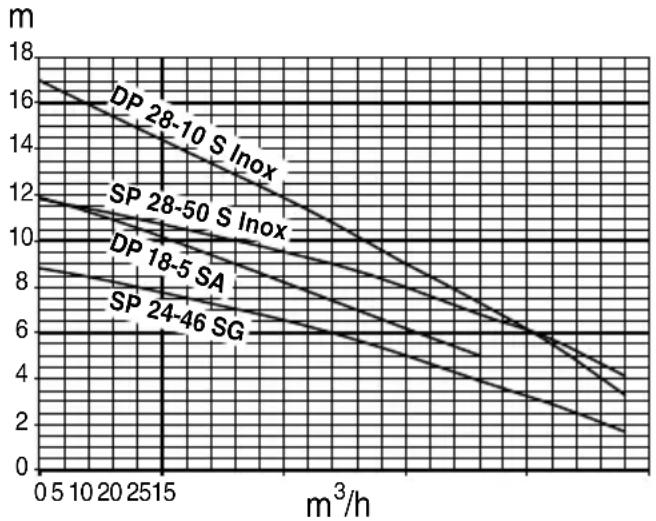

De pompkarakteristiek geeft het slagvolume aan dat afhankelijk van de opvoerhoogte kan worden bereikt.

NEDERLANDSnl

6. Verzorging van het apparaat, onderhoud

Gevaar!

Voor alle onderhouds- en reinigingswerkzaamheden de stekker uit het stopcontact nemen.

Andere dan de in dit hoofdstuk beschreven onderhouds- of reparatiewerkzaamheden mogen uitsluitend door geschoold personeel worden uitgevoerd.

6.1 Regelmatig onderhoud

Om ervoor te zorgen dat het apparaat altijd storingsvrij werkt, is regelmatig onderhoud noodzakelijk. Dit geldt ook als het apparaat gedurende langere tijd niet wordt ingeschakeld (bijv. bij gebruik in zinkputten).

Apparaat reinigen

1. Spoel de pomp met schoon water. Hardnekkige verontreinigingen, bijv. algen, verwijdert u met een borstel en reinigingsmiddel.
2. Binnenkant van de pomp spoelen: pomp onderdompelen in zuiver water en even inschakelen.

6.2 Apparaat bewaren

Attentie!

Vorst brengt onherstelbare schade aan het apparaat en de toebehoren aan omdat deze altijd water bevatten!

- Als er kans op vorst bestaat, moet het apparaat samen met de toebehoren worden opgeborgen.

6.3 Onderhoud plegen aan het apparaat (alleen bij SP 28-50 S Inox, DP 28-10 S Inox)

Attentie!

Bij een defecte afdichting kan smeermiddel uit de pomp vrijkomen, waardoor de te ver-pompen vloeistof verontreinigd raakt. Het smeermiddel van de afvalwater-dompelpomp is niet giftig, maar kan de eigenschappen van het water veranderen.

Gevaar!

Onderhoudswerkzaamheden alleen laten uitvoeren door gekwalificeerd en vakkundig personeel. Na 4000 tot max. 8000 bedrijfsuren, maar minstens eenmaal per jaar, moet de hoeveelheid en kwaliteit van de olie in de oliekamer worden gecontroleerd.

7. Problemen en storingen

Gevaar!

Alvorens u met werkzaamheden aan het apparaat begint: de stekker uit het stopcontact nemen.

7.1 Foutopsporing

Pomp loopt niet:

• Er is geen netspanning.
- Controleer het snoer, de stekker, het stopcontact en de zekering.
- De netspanning is te laag.
- Gebruik een verlengsnoer met voldoende grote aderdiameter.
- Motor oververhit, motorbeveiliging geactiveerd.
- Verwijder de oorzaak van de oververhitting (pomp geblokkeerd door vreemd voorwerp?).
- De vlotterschakelaar schakelt de pomp bij stijgend waterpeil niet in.
- Controleer of de vlotterschakelaar voldoende bewegingsvrijheid heeft.
Als het apparaat ondanks voldoende bewegingsvrijheid van de vlotterschakelaar niet wordt ingeschakeld: apparaat opsturen naar de servicevestiging in uw land.

Motor bromt, pomp start niet:

• Loopwiel geblokkeerd door vreemd voorwerp.
• Loopwiel reinigen.

Pomp loopt maar pompt niet goed:

• Pompopvoerhoogte te groot.
• Neem de maximale pompopvoerhoogte in acht (zie Technische gegevens).
  • Drukleiding geknikt.
  – Leg de drukleiding recht.
• Drukleiding lek.
  – Dicht de drukleiding af, trek de schroeven van de schroefklemmen aan.

Pomp is zeer luid:

• Pomp zuigt lucht aan.
• Controleer of de watervoorraad voldoende groot is.
  – Vreemd voorwerp (apparaat reinigen).
  – Handmatige bediening ingesteld (plat afzuigen).
  – Houd de pomp schuin terwijl u hem in de vloeistof dompelt.

Pomp loopt permanent:

• De vlotterschakelaar bereikt de onderste positie niet.
• Controleer of de vlotterschakelaar voldoende bewegingsvrijheid heeft.

8. Reparatie

Gevaar!

Laat, om gevaren te voorkomen, reparaties alleen uitvoeren door geschoolde monteurs met originele Metabo-onderdelen!

Neem voor elektrisch gereedschap van Metabo dat gerepareerd dient te worden contact op met uw Metabo-vertegenwoordiging. Zie voor adressen www.metabo.com.

9. Verwijdering

Neem de nationale voorschriften in acht voor een milieuvriendelijke verwijdering en voor de recycling van afgedankte machines, verpakkingen en toebehoren.

Elektrische apparaten horen niet in het huisvuil. Volgens de Europese Richtlijn 2002/96/EG op oude elektrische en elektronische apparaten moet gebruikte elektrische apparatuur afzonderlijk ingezameld en op een milieuvriendelijke manier verwerkt worden.

10. Conformiteitsverklaring

Wij verklaren op eigen en uitsluitende verant- woording

dat deze dompelpompen voldoen aan de op de laatste pagina genoemde normen en richtlijnen.
