MODE D'EMPLOI DP 185 SA METABO

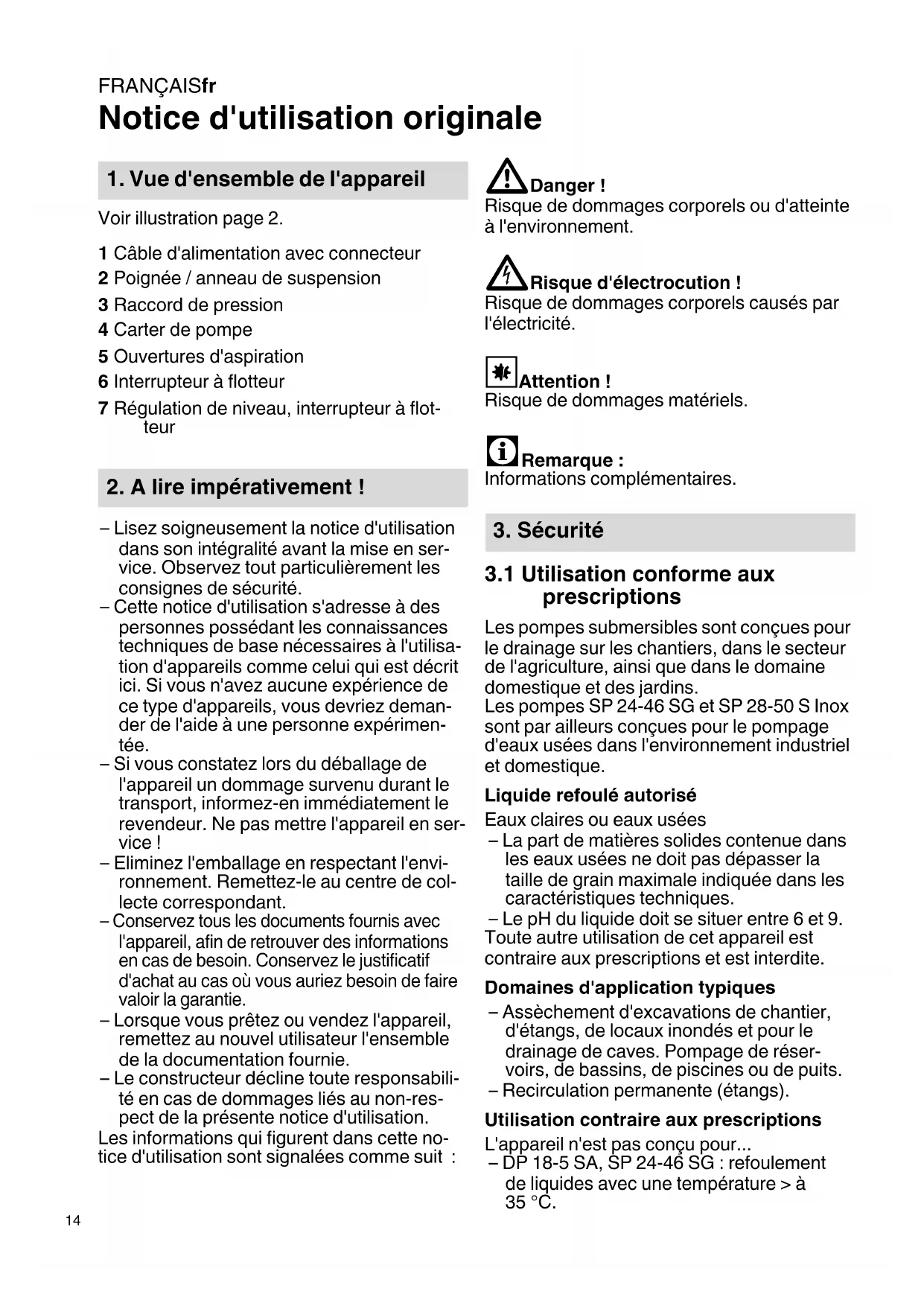

Notice d'utilisation originale Voir illustration page 2. – Lisez soigneusement la notice d'utilisation dans son intégralité avant la mise en ser- vice. Observez tout particulièrement les consignes de sécurité. – Cette notice d'utilisation s'adresse à des personnes possédant les connaissances techniques de base nécessaires à l'utilisa- tion d'appareils comme celui qui est décrit ici. Si vous n'avez aucune expérience de ce type d'appareils, vous devriez deman- der de l'aide à une personne expérimen- tée. – Si vous constatez lors du déballage de l'appareil un dommage survenu durant le transport, informez-en immédiatement le revendeur. Ne pas mettre l'appareil en ser- vice ! – Eliminez l'emballage en respectant l'envi- ronnement. Remettez-le au centre de col- lecte correspondant. – Conservez tous les documents fournis avec l'appareil, afin de retrouver des informations en cas de besoin. Conservez le justificatif d'achat au cas où vous auriez besoin de faire valoir la garantie. – Lorsque vous prêtez ou vendez l'appareil, remettez au nouvel utilisateur l'ensemble de la documentation fournie. – Le constructeur décline toute responsabili- té en cas de dommages liés au non-res- pect de la présente notice d'utilisation. Les informations qui figurent dans cette no- tice d'utilisation sont signalées comme suit : ADanger ! Risque de dommages corporels ou d'atteinte à l'environnement. BRisque d'électrocution ! Risque de dommages corporels causés par l'électricité. A Attention ! Risque de dommages matériels. 3Remarque : Informations complémentaires.
3.1 Utilisation conforme aux
prescriptions Les pompes submersibles sont conçues pour le drainage sur les chantiers, dans le secteur de l'agriculture, ainsi que dans le domaine domestique et des jardins. Les pompes SP 24-46 SG et SP 28-50 S Inox sont par ailleurs conçues pour le pompage d'eaux usées dans l'environnement industriel et domestique. Liquide refoulé autorisé Eaux claires ou eaux usées – La part de matières solides contenue dans les eaux usées ne doit pas dépasser la taille de grain maximale indiquée dans les caractéristiques techniques. – Le pH du liquide doit se situer entre 6 et 9. Toute autre utilisation de cet appareil est contraire aux prescriptions et est interdite. Domaines d'application typiques – Assèchement d'excavations de chantier, d'étangs, de locaux inondés et pour le drainage de caves. Pompage de réser- voirs, de bassins, de piscines ou de puits. – Recirculation permanente (étangs). Utilisation contraire aux prescriptions L'appareil n'est pas conçu pour... – DP 18-5 SA, SP 24-46 SG : refoulement de liquides avec une température > à 35 °C.
1. Vue d'ensemble de l'appareil
1 Câble d'alimentation avec connecteur 2 Poignée / anneau de suspension 3 Raccord de pression 4 Carter de pompe 5 Ouvertures d'aspiration 6 Interrupteur à flotteur 7 Régulation de niveau, interrupteur à flot- teur
2. A lire impérativement !
– DP 28-10 S Inox, SP 28-50 S Inox : refou- lement de liquides avec une température > à 35 °C à des fins domestiques ; refoule- ment de liquides avec une température > à 50 °C à d'autres fins. – l'alimentation en eau potable ou le refoule- ment de denrées alimentaires – le refoulement d'eau salée – le refoulement de matières explosibles, in- flammables, agressives ou dangereuses pour la santé ainsi que de matière fécales Aucune personne (y compris les enfants et les adolescents) ne doit utiliser l'appareil quand – ses capacités corporelles et/ou mentales sont limitées, – sa perception sensorielle est limitée, – son expérience et/ou ses connaissances de la manipulation de l'appareil sont insuf- fisantes ou – quand elle n'a pas lu ou compris la notice d'utilisation. Surveiller les enfants, afin de garantir qu'ils ne jouent pas avec l'appareil. Le fabricant décline toute responsabilité en cas de dommages causés par une utilisation contraire aux prescriptions. Une utilisation contraire aux prescriptions, des modifications apportées à l'appareil ou l'emploi de pièces qui n'ont été ni contrôlées ni approuvées par le fabricant peuvent entraî- ner des dommages imprévisibles !
3.2 Consignes de sécurité géné-
rales – Respectez les consignes de sécurité sui- vantes en utilisant cet appareil, afin d'ex- clure tout risque de dommages corporels ou matériels. – Respectez également les directives lé- gales ou les prescriptions en matière de prévention des accidents relatives au ma- niement de pompes submersibles. – Respectez les dispositions des normes CEI 60364-7-702 en cas d'utilisation de l'appareil dans des piscines, des étangs de jardin et dans leur zone de protection. Le cas échéant, tenez également compte des prescriptions nationales en vigueur. – La protection de l'appareil doit s'effectuer avec un interrupteur de protection à cou- rant différentiel résiduel (RCD) avec un courant de défaut de référence de 30 mA maximum. ADangers d'ordre général ! N'exploitez pas l'appareil si des personnes se trouvent en contact avec le liquide refoulé (p. ex. dans une piscine ou un étang de jardin) ! Les dangers suivants subsistent toujours en cas d'utilisation de pompes submersibles – il n'est pas possible de les éliminer complète- ment, même en prenant toutes les précau- tions nécessaires. ADangers dus à des influences environnementales ! Ne pas utiliser l'appareil dans des locaux ex- plosifs ou à proximité de liquides ou de gaz inflammables ! BDangers dus à l'électricité ! Ne pas toucher la fiche secteur avec des mains humides ! Toujours débrancher le câble en retirant la fiche secteur, et non en ti- rant par le câble. Le raccordement ne doit s'effectuer qu'à des prises de courant à contact de sécurité, ins- tallées, mises à la terre et contrôlées de fa- çon réglementaire. La tension secteur et la protection électrique doivent correspondre aux caractéristiques techniques. Soulever et transporter toujours l'appareil par sa poignée, jamais par le câble de raccorde- ment ou le tuyau de pression. Les câbles de rallonge doivent avoir une sec- tion suffisante. Les tambours de câble doivent être entièrement déroulés. Ne pas plier, aplatir, arracher ni écraser les câbles d'alimentation et de rallonge. Les câbles doivent être protégés contre les arêtes vives, l'huile et la chaleur. Poser le câble de rallonge de telle sorte qu'il ne puisse pas parvenir en contact avec le li- quide à refouler. Débrancher la fiche secteur avant d'effectuer des travaux sur l'appareil. BRisque d'électrocution dû à des dé- fauts de l'appareil ! Vérifiez avant toute mise en service que l'ap- pareil, et en particulier le câble d'alimentation et la rallonge, le connecteur et l'interrupteur à flotteur, ne soient pas endommagés. Danger de mort par électrocution !FRANÇAISfr
Ne réparez pas l'appareil vous-même ! En cas de réparation incorrecte, le liquide risque de pénétrer dans les pièces électriques de l'appareil. A Attention ! Pour éviter des dégâts causés par l'eau, p. ex. l'inondation de locaux, provoqués par des dérangements ou des défauts de l'appareil : prévoir des mesures de sécurité appropriées telles que – dispositif d'alarme ou – collecteur avec surveillance. Le fabricant décline toute responsabilité pour d'éventuels dommages résultant des cas sui- vants : – utilisation de l'appareil non conforme aux prescriptions – fonctionnement ou conservation de l'appa- reil sans protection contre le gel – modifications arbitraires effectuées sur l'appareil ; les réparations sur des outils électriques doivent uniquement être effec- tuées par des électriciens ! – utilisation de pièces de rechange qui n'ont pas été contrôlées et autorisées par le fa- bricant – utilisation d'un matériel d'installation inap- proprié (robinetterie, câbles de raccorde- ment, etc.). Matériel d'installation approprié : – résistant à la pression (au moins 10 bar) – résistant à la chaleur (au moins 100 °C)
4.1 Raccordement de la conduite
sous pression Indications concernant le filetage de raccor- dement : voir caractéristiques techniques. 3Remarque La meilleure capacité de refoulement s'ob- tient en choisissant le plus grand diamètre possible de la conduite sous pression.

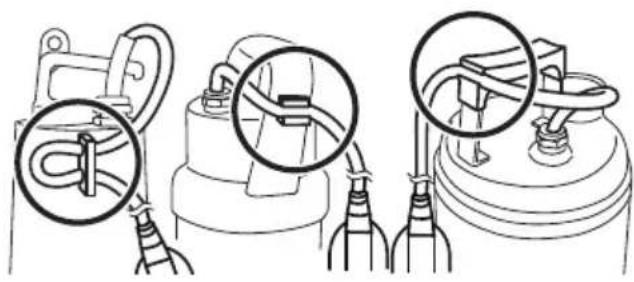

4.2 Fixation du câble de l'inter-
rupteur à flotteur La fixation du câble de l'interrupteur à flot- teur dépend du modèle. Presser le cas échéant le câble de l'interrupteur à flotteur dans l'attache de câble sur la poignée. L'illustration ci-dessous montre le câble de l'interrupteur à flotteur fixé. A Attention ! Le câble de l'interrupteur à flotteur pourrait être endommagé. Ne tirez jamais sur le câble de l'interrupteur à flotteur pour changer sa position dans le porte-câble !
4.3 Consignes d'installation
Afin que l'interrupteur à flotteur fonctionne parfaitement, celui-ci doit pouvoir bouger librement ! Encombrement DP 18-5 SA, DP 28-10 S Inox : env. 60 cm x 60 cm Encombrement SP 24-46 SG, SP 28-50 S Inox : env. 70 cm x 70 cm. N'immerger l'appareil que jusqu'à la pro- fondeur indiquée dans les caractéristiques techniques. Installer la pompe de manière à ce que les ouvertures d'aspiration ne puissent pas être bloquées par des corps étrangers. Po- ser si nécessaire la pompe sur un support. Veiller à ce que la pompe soit bien stable. BRisque d'électrocution dû à une rupture de câble ! Ne pas soulever ni transporter l'appareil par ses câbles ou par le tuyau de pression ! Les câbles et le tuyau de pression ne sont pas conçus pour supporter le poids de la pompe en suspension.
4.4 Montage de l'appareil
1. Plonger la pompe légèrement inclinée
dans le liquide pour éviter la formation d'un coussin d'air sur la face inférieure. Cela gênerait l'aspiration. Dès que la pompe est immergée, on peut à nouveau la redresser.
2. Faire descendre la pompe au fond du
conteneur de liquide. Utiliser pour cela un câble solide, que vous fixez à l'anneau de suspension de la pompe.
4. Montage et installationFRANÇAIS fr
Il est également possible de faire fonction- ner la pompe suspendue à une corde.
3. Veiller lors d'une nouvelle mise en service
à ce que la conduite de refoulement soit entièrement vide.

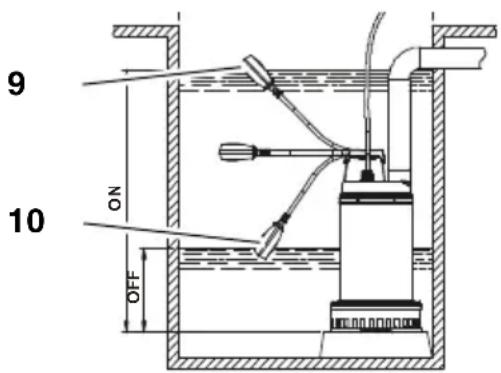

5.1 Mise en marche et arrêt
Après avoir branché l'appareil, il sera mis au- tomatiquement en marche (9) et arrêté (10) par l'intermédiaire de l'interrupteur à flotteur. Le moment de la mise en marche ou de l'ar- rêt dépend du niveau de l'eau. Changement du point d'enclenchement et de déclenchement de la pompe Il est possible de changer la position du câble de l'interrupteur à flotteur sur le porte-câble. Cela modifie l'écart entre le point d'enclen- chement et de déclenchement de la pompe : – Interrupteur à flotteur avec "câble court" : le point d'enclenchement et le point de dé- clenchement sont rapprochés. – Interrupteur à flotteur avec "câble long" : le point d'enclenchement et le point de dé- clenchement sont éloignés. A Attention ! Fixez le câble de l'interrupteur à flotteur de façon à ce que le point de déclenchement se trouve au moins à 150 mm au-dessus du fond de la pompe. L'appareil pourrait fonc- tionner à sec et être ainsi endommagé. A Attention ! L'interrupteur à flotteur doit toujours pouvoir bouger librement vers le haut et vers le bas, afin que l'appareil puisse démarrer et s'arrê- ter. A Attention ! L'appareil ne doit pas se mettre en marche plus de 20 fois par heure, afin d'éviter une surchauffe du moteur. ADangers dus à des dérangements de l'appareil ! Excluez par des mesures adéquates que l'appareil puisse subir des dommages consé- cutifs dus à des inondations de locaux en cas de dérangement. Ceci doit être garanti par exemple en installant un système d'alarme ou une pompe de réserve. ADanger ! Ne laissez pas fonctionner la pompe quand sa conduite est fermée.
5.2 Niveau d'eau minimal
Fonctionnement continu : Pour le fonctionnement continu, l'appareil doit être entièrement immergé. Fonctionnement limité : Si l'appareil n'est pas entièrement immergé, alors seul un fonctionnement limité est pos- sible. Tenir compte des restrictions suivantes
A Dommages matériels de l'appareil possibles s'il fonctionne à sec ! L'appareil peut surchauffer et être endomma- gé, étant donné que la fonction de refroidis- sement du fluide de refoulement est réduite. Le thermorupteur réagit. Aspirer uniquement pendant une courte durée (2-3 minutes). Surveiller l'appareil durant l'aspiration.

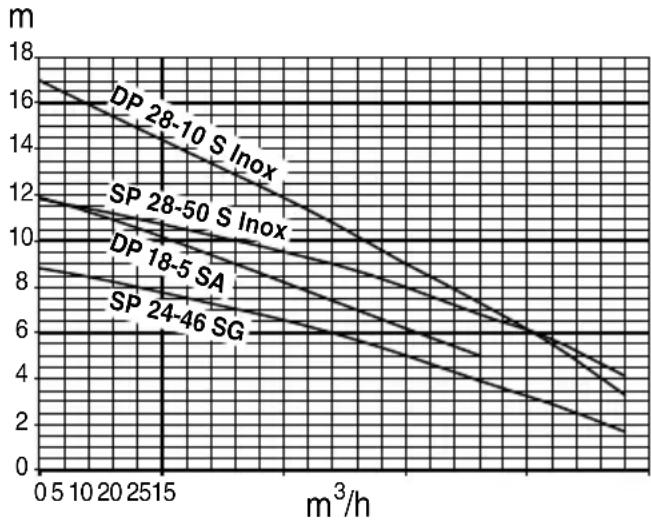

5.3 Courbe caractéristique des
pompes La courbe caractéristique des pompes in- dique quels débits peuvent être atteints en fonction de la hauteur de refoulement.
ADanger ! Débrancher la fiche secteur avant toute opération d'entretien ou de nettoyage. Les travaux de maintenance et de réparation autres que ceux décrits dans ce chapitre ne doivent être exécutés que par une personne qualifiée et compétente.
6.1 Entretien régulier
Un entretien régulier est nécessaire pour que l'appareil fonctionne toujours parfaitement. Ceci est également valable lorsque l'appareil n'est pas mis en marche pendant une pé- riode prolongée (p. ex. lorsqu'il est utilisé dans les puits drainants). Nettoyage de l'appareil
1. Rincer la pompe à l'eau claire. Les encras-
sements tenaces, p. ex. les dépôts d'al- gues, doivent être enlevés avec une brosse et du produit à vaisselle.
2. Pour rincer l'intérieur de la pompe :
immerger la pompe dans un récipient d'eau claire et la mettre un court instant en marche.
6.2 Stockage de l'appareil
A Attention ! Le gel détruit l'appareil et les acces- soires, car ces derniers contiennent tou- jours de l'eau ! Démonter l'appareil et les accessoires en cas de risque de gel et les conserver à l'abri du gel.
6.3 Maintenance de l'appareil
(uniquement pour SP 28-50 S Inox, DP 28-10 S Inox) AAttention ! En cas de joint défectueux, du lubrifiant peut s'écouler de la pompe, ce qui conduit à un encrassement du liquide à refouler. Le lubrifiant contenu dans la pompe submer- sible pour eaux usées n'est pas toxique, mais peut cependant modifier les propriétés de l'eau. ADanger ! Faire effectuer les travaux de mainte- nance uniquement par un personnel spé- cialisé et qualifié. Après 4 000 et jusqu'à max. 8 000 heures de service, cependant au moins une fois par an, il convient de contrôler la quantité et la qualité de l'huile dans la chambre à huile. ADanger ! Avant d'effectuer des manipulations sur l'appareil : Débrancher la fiche secteur.
7.1 Recherche de dérangements
La pompe ne marche pas : Pas de tension secteur. – Contrôler le câble, le connecteur, la prise de courant et le fusible. Tension d'alimentation trop faible. – Utiliser un câble de rallonge dont la sec- tion est suffisante. Moteur surchauffé, le disjoncteur-protec- teur a déclenché. – Eliminer la cause de la surchauffe (pompe bloquée par un corps étranger ?). L'interrupteur à flotteur ne met pas la pompe en marche quand le niveau de l'eau augmente. – S'assurer que l'interrupteur à flotteur dispose de suffisamment de place pour bouger librement. Si l'appareil ne démarre pas, même si l'interrupteur à flotteur dispose de suffi- samment de liberté de mouvement :
6. Entretien de l'appareil, main-
7. Problèmes et dérangementsFRANÇAIS fr
envoyer l'appareil à la filiale du service après-vente de votre pays. Le moteur ronronne et ne démarre pas : La roue motrice est bloquée par des corps étrangers. – Nettoyer la roue motrice. La pompe marche, mais ne refoule pas correctement : La hauteur de refoulement est trop impor- tante. – Respecter la hauteur de refoulement maximale (voir "Caractéristiques tech- niques"). La conduite sous pression est pliée. – Poser la conduite sous pression de ma- nière à ce qu'elle soit rectiligne. La conduite sous pression n'est pas étanche. – Etancher la conduite sous pression, serrer les raccords vissés. La pompe est très bruyante : La pompe aspire de l'air. – S'assurer que le niveau d'eau est suffi- sant. – Corps étrangers (nettoyer l'appareil). – Fonctionnement manuel réglé (aspira- tion à plat). – Maintenir la pompe inclinée lors de l'im- mersion dans le liquide. La pompe marche en permanence : L'interrupteur à flotteur n'atteint pas la po- sition inférieure. – S'assurer que l'interrupteur à flotteur peut bouger librement. ADanger ! Afin d'éviter des dangers, faire uniquement effectuer les réparations par des électriciens et en utilisant des pièces de rechange Meta- bo ! Pour toute réparation sur un outil Metabo, veuillez contacter votre agence Metabo. Voir les adresses sur www.metabo.com. Observer les réglementations nationales concernant la mise au rebut dans le respect de l'environnement et le recyclage des ma- chines, emballages et accessoires. Les appareils électriques ne doivent pas être jetés avec les or- dures ménagères. Conformément à la directive européenne 2002/96/ CE sur les déchets d'équipements électriques et électroniques, la col- lecte des appareils électriques doit être sépa- rée, ils doivent être remis dans des déchette- ries afin d'être recyclés en respectant l'envi- ronnement. Nous déclarons sous notre seule responsabi- lité, que ces pompes submersibles sont conformes aux normes et directives indi- quées sur la dernière page.
