MANUAL DE USUARIO DP 185 SA METABO

Véase la figura de la página 2.

1 Cable de red con enchufe
2 Empuñadura / Argolla de sujeción
3 Toma de presión
4 Bastidor de bomba
5 Orificios de aspiración
6 Interruptor por flotador
7 Regulación de nivel interruptor por flota- dor

2. Leer en primer lugar

– Lea todo el manual de instrucciones antes de la puesta en servicio. Preste especial atención a las indicaciones de seguridad.
- Este manual está dirigido a personas con conocimientos técnicos básicos sobre el manejo de herramientas como las aquí descritas. Si usted no los posee, le aconsejamos que primero recurra a personas con dichos conocimientos.
- En caso de observar algún daño ocasionado durante el transporte, al desembalar el equipo, informar inmediatamente a su vendedor. No poner en marcha el aparato.
- Elimine el embalaje de manera segura para el medio ambiente. Entréguelas a los respectivos puntos de recolección
- Conserve toda la documentación entregada con la máquina para que se pueda informar en caso necesario. Conserve también el embalaje de compra por si necesita recurrir a la garantía.
- Si decide prestar o vender esta herramienta, entregue con ella toda la documentación correspondiente.
- El fabricante queda exento de toda responsabilidad, en caso de que se produzcan daños por no tener en cuenta este manual.
Las informaciones de este manual de instrucciones se presentan de la siguiente manera:

¡PELIGRO!

Advertencia de daños personales o al medio ambiente.

¡Peligro de descarga eléctrica!

Advertencia de daños personales a causa de la electricidad.

¡Atención!

Advertencia de daños materiales.

Advertencia:

Informaciones adicionales.

3. Seguridad

3.1 Aplicación de acuerdo a la finalidad

Las bombas sumergibles han sido previstas como drenaje para usarlas en construcciones, en la agricultura y en la casa y el jardín. Adicionalmente, los modelos SP 24-46 SG y SP 28-50 S Inox han sido desarrollados para bombear aguas servidas en el entorno industrial o casero.

Líquidos permitidos para el transporte

Aguas claras o sucias

• La parte de sustancias sólidas en aguas sucias no debe exceder el tamaño de grano indicado en los datos técnicos.
• El valor pH del líquido debe estar entre 6 y 9.

Cualquier otro tipo de uso no es considerado como según su finalidad y no está permitido.

Típicos sectores de aplicación

• Secado de construcciones, estanques, lugares inundados y para el drenaje de sótanos. Vaciado de recipientes, pilas, piscinas o pozos de infiltración.
• Circulación constante (estanques).

Uso contrario a su finalidad

El aparato no ha sido desarrollado para...

• DP 18-5 SA, SP 24-46 SG: transporte de líquidos con temperaturas mayores a los 35 °C.

• DP 28-10 S Inox, SP 28-50 S Inox: Transporte de líquidos con una temperatura mayor a 35 °C para motivos caseros, transporte de líquidos con una temperatura mayor a 50°C para otros motivos.

• Abastecimiento con agua potable o para transportar productos alimenticios.

• Transporte de agua salada.
• Transporte de materiales explosivos, inflamables, agresivos o nocivos para la salud así como para el transporte de excrementos.

Personas no deben usar el aparato (incluyendo niños y jóvenes), si

– tienen capacidades corporales o mentales limitadas,
– tienen una percepción sensorial limitada,
– tienen insuficiente experiencia y/o conocimientos acerca del uso del aparato o
- no han leído o entendido completamente el manual de instrucciones.

Vigile a los niños para asegurarse de que no juegan con la herramienta.

El productor no asume responsabilidades por daños que surjan a causa de un uso irregular del aparato.

Mediante un uso contrario a su finalidad, modificaciones en el aparato o al usar piezas que no hayan sido controladas ni habilitadas por el productor se pueden producir daños imprevisibles.

3.2 Instrucciones generales de seguridad

• Observe durante el uso de este aparato las siguientes indicaciones de seguridad para evitar daños personales o materiales.
• Observe las directivas legales o de prevención de accidentes para el uso seguro de bombas sumergibles.
• Observe las designaciones de la norma IEC 60364-7-702 al usar el aparato en piscinas y estanques de jardín y en su zona de protección.
  Observe aquí también normas nacionales de seguridad.
• La protección por fusible debe efectuarse mediante un interruptor FI, con una corriente residual de máx. 30 mA.

¡Peligro general!

¡No use el aparato si alguna persona está en contacto con el líquido a transportar (p. ej en la piscina o en el estanque del jardín)

Los siguientes peligros residuales constan siempre al usar bombas de inmersión - aun con los procedimientos de seguridad no se los puede evitar por completo.

Peligro por influencia del entorno

No utilice el aparato en un entorno explosivo o cerca de líquidos o gases inflamables.

Peligro por corriente eléctrica.

No toque el enchufe con manos mojadas. Retire el cable siempre en el enchufe y no tire del cable.

La conexión sólo debe realizarse en enchufes de contacto protegido que hayan sido correctamente instaladas, puestas en tierra y controladas. Tensión de red y fusibles deben corresponder a los datos técnicos.

Levante el aparato siempre en la empuñadura y transportelo así; jamás lo agarre por el cable de conexión o por la manguera de presión.

Cables de extensión deben contar con suficiente diámetro. Tambores de cables siempre deben estar completamente desenrollados.

No doble, aplaste, pise ni tire de los cables de red o de la extensión, protéjalos contra cantos afilados, aceite y calor.

Tienda el cable de extensión de modo que no pueda entrar en contacto con el líquido a bombear.

Antes de realizar cualquier trabajo en la máquina, desconecte el enchufe de red.

¡Peligro por golpe eléctrico por deficias en el aparato!

Controle si hay posibles daños en el aparato, sobre todo en el cable de red y la extensión, en el enchufe y el interruptor por flotador previo a cada puesta en marcha. ¡Peligro mortal por golpe eléctrico!

¡Nunca repare el aparato! Si se efectúan reparaciones inadecuadas, existe el peligro de que penetre líquido en el área eléctrica del aparato.

¡Atención!

Para evitar daños ocasionados por agua, p. ej. inundaciones, debidos a fallos o deficiencias del aparato: tome las medidas de seguridad apropiadas, p. ej.:

• Dispositivo de alarmas o
  – Cisterna colectora con control

El fabricante no se responsabiliza por posibles daños que se realicen a causa de que

- el aparato no se ha empleado conforme al uso previsto.

ESPAÑOLes

– el aparato no se ha protegido contra las heladas.
– se han realizado modificaciones arbitrarias en el aparato. Las reparaciones de aparatos eléctricos deben estar a cargo exclusivamente de técnicos electricistas especializados.
– se ha empleado repuestos que no han sido homologadas ni autorizadas por el fabricante.
– se ha empleado material no apropiado para la instalación (válvulas, tuberías de conexión, etc.).

Material de instalación apropiado:

– resistente a la presión (mín. 10 bar)

– resistente al calor (mín. 100 °C)

4. Montaje

4.1 Conectar línea a presión

Indicaciones acerca de la rosca de conexión: ver datos técnicos.

Advertencia:

El mayor caudal se alcanza seleccionando el máximo diámetro de la tubería a presión.

4.2 Fijar cable de interruptor por flotador

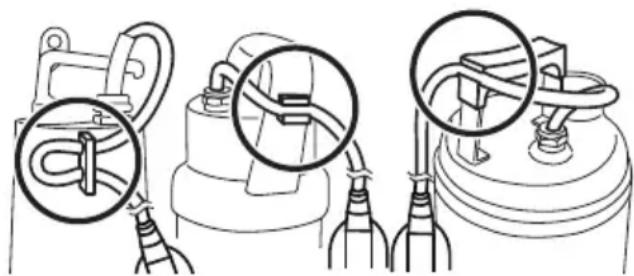

- La manera de cómo se conecta el cable del interruptor por flotador al aparato depende del modelo. En caso de ser necesario, coloque el cable del interruptor por flotador en la pinza de la empuñadura.

La imagen presentada a continuación muestra el cable del interruptor por flotador fijado.

Se podría dañar el cable del interruptor por flotador. ¡Jamás tire del cable del interruptor por flotador para cambiar la posición del soporte de cables!

4.3 Indicaciones de montaje

- A fin de que funcione perfectamente el interruptor por flotador, es necesario que éste se mueva libremente.

Espacio necesario DP 18-5 SA, DP 28-10 S Inox: aprox. 60 cm x 60 cm Espacio necesario SP 24-46 SG, SP 28-50 S Inox: aprox. 70 cm x 70 cm.

• Sumerja el aparato hasta la profundidad mencionada en los datos técnicos.
• Coloque la bomba de tal manera que los orificios de aspiración no esté bloqueada por cuerpos extraños. En caso dado, coloque la bomba sobre una base.
• Asegúrese de que la bomba se encuentre en una posición segura.

Peligro de golpe de corriente eléc- por cable cortado.

No levante ni transporte el aparato en los cables o en la manguera de presión. El cable y la manguera de presión no han sido desarrollados para soportar el peso del aparato.

4.4 Montar el aparato

1. Sumerja la bomba diagonalmente en el líquido que desea bombear, a fin de evitar que se formen bolsas de aire en la parte inferior. Éstas impedirían la aspiración.
   Tan pronto como la bomba está sumergida, puede colocarla nuevamente en posición vertical.
2. Coloque la bomba en el fondo del recipiente del líquido.
   Para hacerla descender, emplee una cuerda estable, sujeta en el anillo de sujeción de la bomba.
   La bomba puede utilizarse suspendida en una cuerda.
3. En caso de una nueva puesta en marcha es importante controlar que la línea de transporte esté completamente vacía.

5. Funcionamiento

5.1 Conexión y desconexión

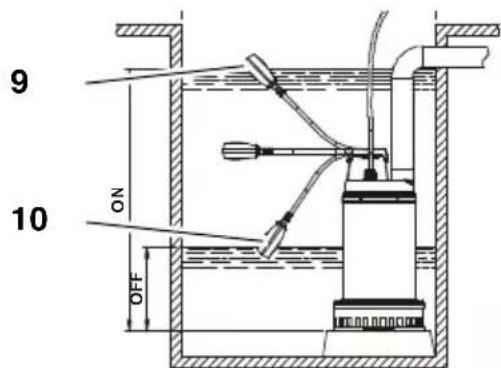

Tras conectar el aparato en la red, se conecta y desconecta automáticamente mediante el interruptor por flotador(9)(10). El momento de conmutación depende del nivel de agua.

9 10 ON OFF

Cambiar punto de conexión y desconexión de la bomba

Es posible cambiar la posición del cable del interruptor por flotador en el soporte de cables. De esa manera se puede ajustar la distancia entre el punto de conexión y el de desconexión de la bomba:

• Interruptor por flotador con "Cable corto": punto de conexión y de desconexión están muy cercanos.
• Interruptor por flotador con "Cable largo": punto de conexión y de desconexión están muy lejanos.

¡Atención!

Fije el cable del flotador de tal manera que el punto de desconexión esté aprox. a 150 mm sobre el suelo de la bomba. El aparato podría secarse y dañarse.

¡Atención!

El interruptor por flotador siempre debe ser móvil hacia abajo y hacia arriba para poder conectar y desconectar el aparato.

¡Atención!

El aparato no debe conectarse y desconectarse más que 20 veces por hora para que no se sobrecaliente el motor.

¡Peligro por fallos en el aparato!

Realice medidas adecuadas para evitar que, a causa de un fallo en el aparato se produzcan daños resultantes por causa de la inundación de cuartos. Esto se puede realizar, p. ej. mediante la instalación de un sistema de alarmas o de una bomba de reserva.

¡PELIGRO!

No permita que la bomba trabaje contra una línea de bombeo cerrada.

5.2 Nivel mínimo de agua

Funcionamiento constante:

Para el funcionamiento constante el aparato tiene que estar completamente sumergido.

Funcionamiento limitado:

En caso de que el aparato no esté completamente sumergido, sólo es posible un funcionamiento limitado. Observe las siguientes limitaciones:

¡Posibles daños materiales por marcha seca del aparato!

El aparato puede sobrecalentarse y sufrir daños, debido a que se reduce la función de refrigeración del medio de transporte. El termorregulador reacciona.

• Aspirar durante poco tiempo (2-3 min).
• Controle el aparato durante la aspiración.

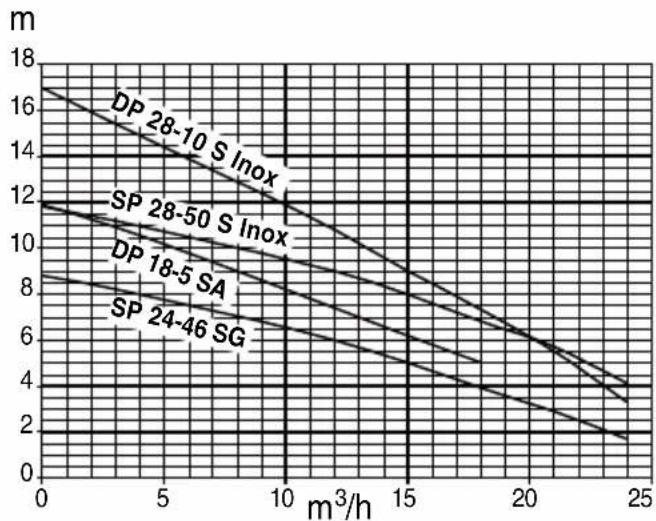

5.3 Curva característica de la bomba

La curva característica de la bomba indica el caudal de bombeo en función de la altura de bombeo.

6. Conservación y mantenimiento del aparato

¡PELIGRO!

Antes de realizar cualquier trabajo de cuidado y de limpieza en la máquina, desenchufe primero el cable.

Cualquier trabajo de mantenimiento o de reparación, distinto a los que están descritos en este capítulo, deberá ser realizado exclusivamente por especialistas.

6.1 Mantenimiento regular

Para que el aparato funcione sin problemas en todo momento, debe efectuarse un mantenimiento regular. Esto también rige cuando la bomba sumergible no se haya conectado por largo tiempo (p.ej. al usarla en pozos de infiltración).

Limpiar aparato

1. Enjuáguelo con agua clara. Retire ensuciamientos difíciles, p.ej. depósitos de algas, con un cepillo y con agentes de limpieza.
2. Para limpiar el interior de la bomba: Sumerja la bomba en un recipiente con agua clara y conéctela brevemente.

6.2 Almacenaje del aparato

¡Atención!

Las heladas pueden destruir el aparato y sus accesorios, ya que siempre contienen agua.

- Si hay peligro de helada, desmonte el aparato y los accesorios y guárdelos en un lugar protegido del hielo.

6.3 Conservación del aparato (sólo modelos SP 28-50 S Inox, DP 28-10 S Inox)

¡Atención!

En caso de que la junta esté defectuosa, se corre peligro de que material lubricante salga de la bomba, lo cual conlleva a la contaminación del líquido a transportar. El lubricante que se encuentra en la bomba sumergible para aguas sucias no es veneno-so aunque puede modificar las características del agua.

¡PELIGRO!

Trabajos de mantenimiento sólo deben ser realizados por personal especializado y calificado. Después de 4000 hasta máx. 8000 horas de servicio, mínimo una vez al año debe controlarse la cantidad y la calidad del aceite en la cámara de aceite.

7. Problemas y averías

¡PELIGRO!

Antes de realizar cualquier trabajo en el aparato:

Desenchufe el cable de alimentación.

7.1 Localización de averías

La bomba no se pone en marcha:

• No hay tensión de alimentación.
• Compruebe el enchufe, la caja de enchufe y el fusible.
• Tensión de red demasiado baja.
• Utilice solamente cables de extensión con una sección del conductor suficiente.
• Motor sobrecalentado, se ha disparado el guardamotor.
• Solucione la causa del sobrecalentamiento (¿bomba bloqueada por cuerpos extraños?).
• Interruptor flotador no conecta nuevamente la bomba al subir el nivel de agua.
• Asegúrese de que el interruptor por flotador pueda moverse suficientemente. En caso de que, a pesar de suficiente libertad de movimiento del interruptor por flotador, el aparato no se conecte: Envíe el aparato a la central de servicio técnico de su país.

El motor hace ruido pero no se pone en marcha:

• Monopastos bloqueado por cuerpos extraños.
• Limpie el monopasto.

La bomba no bombea correctamente:

• Altura de bombeo excesiva.
  – Tenga en cuenta la altura de bombeo máxima (ver "Datos técnicos").
• Tubería a presión doblada.
• Coloque la tubería a presión en posición recta.
• Tubería a presión no hermética.

- Hermetice la tubería a presión y apriete las atornilladuras.

La bomba funciona con mucho ruido:

• La bomba aspira aire.

– Asegúrese de que en el depósito se encuentre una cantidad suficiente de agua.
- Cuerpo extraño (limpiar aparato).
- Se ha conectado el funcionamiento manual (aspiración plana).
– Al sumergir la bomba en el líquido, manténgala en diagonal.

La bomba funciona de forma continua:

- El interruptor por flotador no alcanza la posición inferior.

– Asegúrese de que el interruptor por flotador pueda moverse suficientemente.

8. Reparación

¡PELIGRO!

A fin de evitar peligros, los trabajos de reparación sólo deben realizar exclusivamente electricistas especializados, usando repuestos originales de Metabo.

En caso de tener una herramienta eléctrica de Metabo que necesite ser reparada, sírvase dirigirse a su representante de Metabo. En la página www.metabo.com encontrará las direcciones necesarias.

9. Eliminación

Cumpla lo estipulado por las normativas nacionales relativas a la gestión ecológica de los residuos y al reciclaje de herramientas, embalaje y accesorios usados.

Aparatos eléctricos no deben eliminarse como desechos caseros. Según la norma europea 2002/96/CE acerca de aparatos eléctricos y electrónicos usados, aparatos eléctricos usados deben recolec-

tarse por separado y eliminarlos por especialistas respectivos.

10. Declaración de conformidad

Declaramos con responsabilidad propia,

que estas bombas sumergibles coinciden con las normas y directivas indicadas en la última página.

Perigo de choque eléctrico!

Alerta diante de danos físicos pessoais devido à corrente eléctrica.

Atenção!

Alerta diante de danos materiais.

Nota:

Perigo devido a corrente eléctrica!

Perigo de choque eléctrico devido a s cortados!
