BRUKSANVISNING 2764S Intimus

< Apparatet maykke betjenes av flere personer samtidig!

Sikkerhetsinnretningene er konstreert for risikofri betjening av en person.

Samtidig kuples maskinen automatisk ut.

12 = Innmatingstrakt for papir (fig. 3)
13 = Sikkerhets-innmatingstrakt (fig. 3)
14 = Papirbeholder (fig. 4)
15 = Samlekar CD/DVD (fig. 4)
16 = Oljebeholder (fig. 6)

<< Apparaten fär inte användas av flera personer samtidigt!

Sakerhetsorganen ar byggda for att kunna garantera riskfri enmansmanovrering"

< Skaderisk! Lõst atsittande kläder, slips, smycken, langt har och andra losa foremal maste hallas borta frän inmatningsöppningen!

<Medan papperet rivs sönder fár inga andra arbeten (t.ex. rengöring) utforas pa maskinen!

Skaderisk! Stickinte in fingrarna i inmat-ningsoppningen!

Maskinen ar ingen leksak och ar inte lampad att anvandas och brukas av barn!

Hela maskinens sakerhetstekniska koncept (dimensioner, tillforseloppningar, sakerhetsfrankopplingar etc.) innehaller inga som helst garantier for ofarlig hantering av barn.

<> Om fara uppSTAR: Stoppa omedelbart maskinen genom att sla fran huvudstrombrytaren,trycka Nodstopp ellr dra ur natsladden!

< Dra ur natsladden innan maskinen oppnas! Reparationer far endast utforas av fackman!

HANDHAVANDE

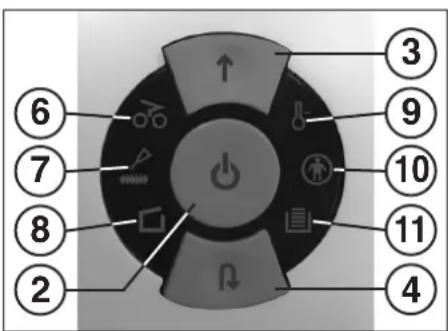

MANÖVERELEMENT:

1 = Nätkontakt (bild 2)

När maskinen ansluts med nätkontakten till elnätet ar maskinen i "Sleep"-läge.

Närdenhär knappenvidrörsi"Sleep"-lageslas maskinen om till "Driftfardig"-lage..

I lage "Driftfardig" tands smtidigt den integrader lysdioden

a) "Sleep"-lage

När den har knappen hälls intryckt i ca.3 sekunderiläge"Driftfardig"slasmaskinen om till"Sleep"-läge.

Observera: Om maskinen inte används pa ca. 30 minutes slár den automatiskt om til "Sleep"-låge.

b) "Stopp"-funktion

Om den har knappen vidrors kort medan skarverket ar aktiverat stangs detta av och star stilla.

3 = Framatknapp (Fig. 1)

Denna knapp har två Funktioner:

a) När den har knappen vidrós kört kör skáverket framát iett par sekunder, t.ex. foratt rensabort pappersbitar som fastnat innate i skáverket.

b) När den har knappen hälls intryckt langre an ca. två sekunder kör skärverket framatutan att stanna och maskinen kan laddas med nytt material. Samtidigt tänds den integrerade lysdioden

4 = Bakatknapp (Fig. 1)

När den har knappen vidrørs backar skärverket Samtidigt tand den integraderlysdioden

Observera: Skärverket kör bakat endast sälänge som knappen hälls intryckt (knapp-funktion).

5 = Fotocell (Framåtkörning) (Fig. 3)

Sätter igäng sönderskärningen sa snart materialet laggs in i ett av de báda inmat-ningsöppningarna.

6 = Kontrollampa

"Materialstockning"(Fig.1)

Tänds nar für mycket material har matats fram till skärverket. Skärverket ar blockerat, backar direfter en bit och stannar. Motorn stängs av.

7 = Kontrollampa

Smorj skarverket" (Fig. 1)

Tänds nár skärverket i Cross-Cut-versionen maste smörjas. Oljningen mäste kvitteras (se "UNDERHÄLL SKÄRVERK").

8 = Kontrollampa

"Karl saknas" (Fig. 1)

Tänds nar uppsamlingskarlet inte ar helt inskjutet. Maskinen stängs av automatiskt nar karlet tas bort och kan inte starta om karlet inte ar pa plats.

IDRIFTTAGNING

ANVÄNDNINGSOMRADEN:

Dokumentforstörare intimus 26SC2/CC3 //

32SC2/CC3 ar en maskin vars fonction ar att skara sönder av alla slags Dokument samt datamediasom CD-skivor, DVD och kreditkort.

Maskinen fär endast användas till att Förstö raper och kreditkort samt CD-skivor och DVD!

Vid forsok att skara sönder andra slags datamedia kan skador uppstapa apparaten (t.ex. kan skarverket etc. forstoras).

INSTALLATION:

• Packa upp maskinen och ställ den på plats.
• Lagg in plastssacken i uppsamlingslaDan.
• Anslut maskinens stickkontakt till att natttag (uppgift om vilenk sakring som kravs, se „TEKNISKA DATA" nedan).

Apparatens nātansluttingar maste vara fritt tillgangliga! Maskinen bor endast anecdas i slutet och tempererat rum (10-25 °C)!

HANDHAVANDE

9 = Kontrollampa

"Motoroverbelastning" (Fig. 1)

Tands nar motorn ar overbelastad och har slagit fran. Maskinen kan inte startas under motorns avkylningsfas.

10 = Kontrollampa

"Anvandarsparr aktiverad" (Fig. 1)

Tänds nar användarsparren har utlõst. For avaktivering av användarsparren se bruksanvising under rubrik "INKOPPLING AV MASKIN".

11 = Kontrollampa

Karl fullt(Fig.1)

Tänds nar uppsamlingskarlet ar fullt och masté tommas. Samtidigt stängs maskinen av automatiskt.

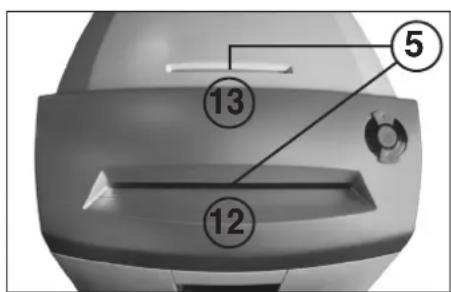

12 = Inmatningsoppning papper (Fig. 3)
13 = Sakerhets-inmatningsöppning (Fig. 3)
14 = Uppsamlingskärl papper (Fig. 4)
15 = Uppsamlingsskål CD/DVD (Fig. 4)
16 = Oljekarl (Fig. 6)

Dokumentforstöraren fär inte i nagot fall användas att sitta aller stiga pa. Fallrisk på grund av materialbrott!

Fig. 1

Fig. 2

Fig. 3

HANDHAVANDE

INKOPPLING AV MASKIN:

Observera: Vid leveransen av maskinen ar Funktion anvandarsparr franslagen.

For information om aktivering och avstängning av användarsparren var vänlig se beskrivningen under "ANVANDNING AV ANVANDARSPARREN".

For att koppla in maskinen gä till "driftfardig" och gör på foljande satt beroende på den programmerade inställingen:

Inställning "Användarsparr avständ"

• Tryck kort pa funktionsknappen (2),
• Funktionsnappens (2) lysiod lyser for "Driftsfardig".
• Maskinen kan laddas.

Inställning "Användarspärk aktiverad"

Observera: Vid inkoppling av maskinen ske den aktiverade anvandarsparren kort stangas av med foljande steg.

• Tryck kort på Funktionsnappen (2).
• Kontrollanpan "Anvandarsparr aktiverad" (10) tands.
• Tryck in fremåtknappen (3) och bakåtknappen (4) samtidigt i ca. 2 sekunder.
• Lysdioden fä Funktionsnappen (2) blinkar För att visa "inte driftfärdig".
• Tryck kort pa fonktionsknappen (2).
  Lysdioden fä Funktionsknappen (2) lyser nu permanent for "Driftfärdig". Kontrollampan (10) slocknar.
• Maskinen kan laddas.

Observera: Vid en upprepad upppokping av maskinen fran "Sleep-laget" maste den paslagna anvandarsparren avaktiveras pa nytt.

MATERIALTILLFÖRSEL:

Skjut in papper till skärverket genom inmatningsöppningen (12) (Fig. 3).

Datimedia (CD, DVD aller kreditkort) ska skjutas fram till skarverket ett och ett genom den separat placerade sakerhets-inmatningsoppningen (13) (Fig. 3).

Maskinen koplar automatiskt till framåtkörning, drar in materialet och stängs av automatiskt after skärningsforloppet.

Satt aldrig in cd/dvd när ppper matas och omvän!

Fig. 1

Observera: Vid sönderskärning av transparenta folier mäste maskinen kopplas om till framåtkörning for hand (Häll framåknappen (3) intryckt i ca. 2 sekunder).

Med en kort tryckning på Funktionskappen (2) ("Stopp"-funktion) kan skärningsforloppet narsomhelst stannas. For att fortsätta sca framåtkappen (3) hallas intryckt i ca.2 sekunder.

Om maskinen inte anvands pa ca. 30 minuter slar den automatiskt om till "Sleep"-lage. Om anvandarsparren ar aktiverad maste den pa nytt avaktiveras nar maskinen koplas in igen (se "INKOPPLING AV MASKIN").

Ladda apparaten aldrig med mer material an den max tillata mangden (se "TEKNISKA DATA")!

Om det andakommen in for mycket material i skarverket, se STORNING under "MATERIALSTOCKNING I APPARATEN".

TOMNING AV

UPPSAMLINGSKÄRLET (Fig. 4):

Det tvadelade uppsamlingskarlet sorjer for en korrekt avfallssortering. Det bestar av sjalva pappersbehallaren (14) och en separat placerad uppsamlingskål (15) for resterna av CD-skivorna, DVD och kreditkorten.

Nivān i uppsamlingsskålen (15) visas inte genom övervakningen av full korg!

När större mängder CD-/DVD-skivor sönderdelas (ca. 25 styck per pafyllning), kontrollera d'och d'nivan i uppsam-lingskälen och tom skälen separat om det behövs.

När uppsamlingskarlet for papper ar fullt stangs maskinen av. Kontrollampan 1) tänds. Gördà på foljande satt:

• Dragut uppsamlingskarlet (14) tillsammans med uppsamlingskälen (15) ur apparathusetundsredel. Kontrollampa (8) tänds och kontrollampa (11) slocknar.
• Innehallet i de bada behallarna ske deponeras var for sig.
• Skjut Åter in det tömda kärlet med pamonterad upssamlingsskäl i apparathusete undre del. Kontrollampa (8) slocknar. Omdet fortfarande finns material i en av inmatningsöppningarnä tänds nu kontrollampa (6).
  Tryckortpaframatknappen(3).Detkvarvaraande materialet forstors och lampan (6) slocknar.

Observera: Maskinen fungerar endast nar uppsamlingskarlet ar helt inskjutet!

Genom att hälla Funktionsknapp (2) intryckt i ca. 3 sekunder i drifffardigt tillstand kopplas maskinen manuell til "Sleep"-lage. Med inkopplad anvandarsparr aktiveras samtidigt laskfunktionen pa anvandarsparren. Maskinen kan inte startas. For information on avaktivering av anvandarsparr, se under "INKOPPLING AV MASKIN".

Gör pā följande satt:

• Drag ut uppsamlingskarlet (14) sa langt att kontrollampan tänds (8).
• Håll framåtknappen (3) intryckt i ca. 4 sekunder. Den integrerade lysdioden blinkar. Du befindner dig nu i programmeringsläge.

Observera: Har programmeringen inte avslutats inom programmeringstidsfönstret pa ca. 20 sekunder gär maskinen automatiskt tillbaka till "Driftfardig"-laget.

Programmeringsfürlopp: Inkoppling av användarsparr:

• Aktivera programmeringslage (se oven).

• Tryck in framåtknappen (3) och bakåtknappen (4) samtidigt ochhall dem intryckta tills kontrollamporna (10), (2) och (4) blinkar.

• Skjut in behällaren på nytt.

Programmeringen ar avslutad. Programmereglauge lamnas automatiskt. For att visa attprogrammeringen har kvitterats blinkar kontroll-lamporna 10), 2) och i ytterligare ca.5 sekunder.

• Aktivera programmeringslage (se ovan)..
• Tryck in framåtknappen (3) och bakåtknappen (4) samtidigt och häll dem intryckta tills kontrollamporna (10) och (4) blinkar.
• Skjut in behällaren pa nytt.
  Programmeringen ar avslutad. Programmeringsläge lämnas automatiskt. For att visa att programmeringen har kvitterats blinkar kontrollamporn (10) och (4) iYTterligare ca. 5 sekunder.

Fig. 4

STÖRNING

Om det uppstarett pappersstoppa grund av for mycket inmatat material reagerar maskin pa foljande satt:

• Skärverket blockerar, backar därefter en bit (material lossar) och stär sedan stilla. Motorn stängs av.

• Kontrollampan d tands.

Gör på foljände satt:

Pappersstockning i pappreis inmatningsöppning (12)

• Tag bort pappret som finns kvar i inmatningsoppningen (12).
• Skärverket kör nu automatiskt framåt och forstör den i skärverket kvarvarande pappersresten.
• Kontrollampan (1) slocknar. Lysdioden patramatknappen (3) lyser med permanent skeen.
• Sönderskärningsen fortsetter med en minde pappersmängd.

Materialstockning i sakerhets-inmatningsöppningen (13)

• Tag bort papper som finns kvar.

Var frosktig nár du tar bort det papper som ligger kvar, risk for skarskador genom vassa hörn och kanter!

• Resterna av skärmaterialiet matas nu automatiskt in i skärverket ingen och forstör.
• Kontrollampan 6s slocknar. Lysdioden patramatknappen (3) lyser med permanent skeen.
• När allt papper har matatsigenom, kan sönderskärningsen fortssatta med en korrekt mangd papper.
• Om sa ar nödvändigt kan skärverket koras for hand framat och bakat tills allt papper har matats frem och strimmlats.

Vänta tills motorn stär stilla innan du byter mellan framät och bakät!

MOTORSKYDD:

Motorn stangs av om den har blivit overbelastad Kontrollampan (9) blinkar. Stang av apparaten med vippbrytaren (1).

Efter en avkylningstid pa ca. 25-40 minuter (beroende pa modell och rumstemperatur) kan du starta apparatenigen.

CHECKLISTA VID STÖRNINGAR:

Om apparaten inte skulle fungera, kontrollera foljande punkter:

• ar natakton Ansluten till elnätet?
  -är apparaten i "Sleep"-lage?
  Se under "ENERGISPAR-AUTOMATIK".
• har anvandarsparren aktiverats?
  Se under "ANVANDNING MED ANVANDARSPARR".
• ar uppsamlingskarlet inskjutet?
  -ist uppsamlingskarlet fullt?

Följ instruktionerna for "TÖMNING AV UPPSAMLINGS-KÄRLET".

• ār det en pappersstockning i apparaten?
  Följ instruktionerna für "MATERIALSTOCKNING | APPARATEN".
• har motor varit overbelastad?
  Se under ,MOTORSKYDD

Om inga av provningspunkterna har gett resultat, vanligen kontakta din fackhandel.

UNDERHÄLL / AVFALLSHANTERING

RENGORING AV FOTOCELLERNA (Fig. 5):

Om pappersstycken fastnat i inmatnings-moppingen (t.ex. after pappersstockning), sā kan det hända att maskinen inte stoppar, eftersom fotocellen registerar att det forfarande sitter papper i inloppet.

Ta dà bort dessa pappersrester och rengör vid behov fotocellen genom att mata in ytterligare ett ark, uller genom att backa maskinen och putsa av fotocellens linser med en mjuk pensel.

Fig. 5

Fig. 6

Tänds kontrollampa 7) gör på foljandesatt:

Drag ut uppsamlingskarlet (14), tag ut oljekarlet (16) (Fig 6) ur hallaren i underskapet och skjut in karlet igen. Stryk ut lite olja pa alla pappers inmarnsoppning (12). Pappret dras in och oljan nara in tillskarverket.

Observera: For att radera angivelsen maste den har proceduren kvitteras pa foljande satt nar skarverket har oljats:

Drag ut uppsamlingsbehällaren (14) anda till kontrol-lampan (8) tänds.
- Kontrollamporna (7) och 4) blinkar.
- Tryck på bakatnappen (4) ochhall den nedtryckt tills kontrollampan (7) slocknar.
- Skjut in behällaren på nytt.

Skärverket börjar nu rengöringscykeln (Kör framåt/ bakat) och stängs direfter av. Maskinen Åter fardig att anvandas. För afterbeställning av specialolja se under "EXTRA TILLBEHÖR".

ENERGISPARAUTOMAT:

Om maskinen inte anvands under en tid slar den automatiskt om till det sa kallade "Sleep"-laget after ca. 30 minutes. Lysdioden fa Funktionskappen (2) for "Driftfardig" slocknar. For aterinkoppling tryck kort pa Funktionskappen. Ar anvandarsparren inkopplad masteenna denna avaktiveras pa nytt när maskinen ater koplas in (se under INKOPPLING AV MASKINEN").

AVFALLSHANTERING AV MASKINEN:

Avfallshantera maskinen nar det har brukats fardigt pa ett miljovanligt satt. Slang inga maskindelar ellr forpackninger i hushallsoporna.

TEKNISKA DATA

Model	Type	Skärbredd Papper / CD,DVD	Skärkapacitet Papper / CD,DVD	Arbetsbredd	Bullernivå	Intermittent drift PA / AV	Mätt B x D x H	Vikt
intimus 26SC2	276-4S	4 mm / 8 mm	13 ark* / 1 styck	240 mm	ca. 55 dB(A)	10 / 45 min	390 x 330 x 550 mm	16 kg
intimus 26CC3	276-4C	4x28 mm / 8 mm	9 ark* / 1 styck	240 mm	ca. 55 dB(A)	10 / 45 min	390 x 330 x 550 mm	16,2 kg
intimus 32SC2	277-4S	4 mm / 8 mm	17 ark* / 1 styck	240 mm	ca. 55 dB(A)	10 / 45 min	390 x 360 x 600 mm	16,5 kg
intimus 32CC3	277-4C	4x28 mm / 8 mm	12 ark* / 1 styck	240 mm	ca. 55 dB(A)	10 / 45 min	390 x 360 x 600 mm	16,7 kg

Säkring (trög): 220-240V = 10 A / 120V = 15 A
Model	Nätanslutningsdata
	ansluttingsspanning/trekkvens - stromförbrukning - effekt
intimus 26SC2	220-240V/50Hz · 1,7 A · 0,39 kW	120V/60Hz · 2,9 A · 0,35 kW
intimus 26CC3	220-240V/50Hz · 1,7 A · 0,39 kW	120V/60Hz · 2,9 A · 0,35 kW
intimus 32SC2	220-240V/50Hz · 1,9 A · 0,44 kW	120V/60Hz · 3,5 A · 0,42 kW
intimus 32CC3	220-240V/50Hz · 1,9 A · 0,44 kW	120V/60Hz · 3,5 A · 0,42 kW

Beraknat for A4-papper 70g/m vid 230V/50Hz -10%

SPECIALTILLBEHÖR

Benämming Best.-nr.
Plastpase, 300x300x700x0,018 mm 99925
Oliekanna, 110 ml 88035

Anmärkning: Kontakta äterforsäljen for afterbeställning av specialtilbehör och reservdelar.
