KÄYTTÖOHJE 2764S Intimus

Lue kayttöohjeet tarkoin lapi ennen kaytöönottoa!

< Laitetta ei saa käyttaa monta henkilöa yhtäikaa!

Turvalaitteet on suunnitelu siten, etta käytö
on vaaratonta vain, kun laitetta käyttaa yksi
henkilö.

< Silppuamisvaiheen aikana kaikki muut työt koneella ovat kiellettyjä (esim. puhdistus)!

< < Kone ei ole leikkikalu eikä sitä ole missaämessa tarkoitetu eikä se sovellu lasten käytöön!

Tämän koneen kokonaisuunnittelu turvatekniseltä kannalta (mitat, syöttöakot, turvakatkaisimet jne.) ei takaan minkäänlaista vaaratonta kasittelya lasten kayttäessä konetta.

< Loukkaantumisvaara! Irralliset vaatekappaleet, kravit, korut, pitkāt hiukset tai muit irralliset esineet on pidettāvā loitolla syöttöaukosta!

< Loukkaantumisvaara! Alä pane sormiasi syöttöaukkoon!

Vaaratilanteessa kone on kykettävä pois pääälä pääkatkaisijalla tai Hätä-Seis-kytkimellä tai irrotettava pistoke pistorasi-asta!

< Pistoke on irrotettava pistorasiasta ennen koneen avaamista! Korjaustyot saa suorittaa vain alan ammattimies!

KAYTTO

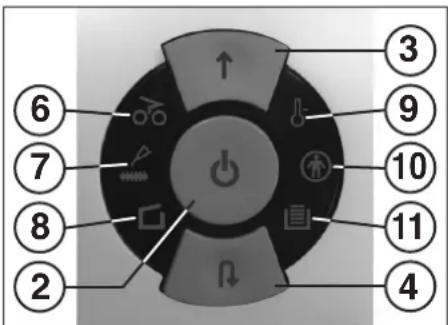

HALLINTA-elementIT:

1 = Verkkopistoke (kuva 2)

Yhdistettäessä kone sahköverkkoon verkkopistokkeella kone on "Sleep"toimintatavassa.

2 = Toimintopainike (kuva 1)

,kayttovalmis"/sleep"/"seis"

Talla painikkeella on kolme eri toimintoa:

a) kaytovalmis"toimintatapa

Tāmān painikkeen lyhyella painalluksella
koneen ollessa „sleep“-toiminnossa se
kytketān „kaytövalmis“-toiminton.
„Kaytövalmis“-toiminnossa syttyy
samanalkaisesti vastaava LED
merkkivalo

a) sleep"toimintatapa

Kun tata painiketta pidetaa kaytovalmis"-toiminnossa n. 3 sek. ajan painettuna, kone vaihtaa ,sleep" toiminnolle.

Ohje: Kun konetta ei kayteta n. 30 minuutin aikana, se vaihtaa automaattisesti, sleep-toiminnolle.

b)seis"-toiminto

Tämän painikkeen lyhellyä painalluksella terien ollesa kaynnissä, teräyksikkö kyktetaan pois paälta ja se pysähtyy.

3 = Eteenpain-painike (kuva 1)

Tälla painikkeella on kaksi eri toimintoa:

a) Tämän painikkeenlyhella painalluksella teräyksikkö kay parin sekunnin ajan eteenpain, esim. teräyksikköön jaäeneen leikkausmaterialinau uloskuljettamiseksi.

kuva 1

b) Kun tātā painiketta pidetān n. 2 sekunnin ajan painettuna, teräyksikkö kāy jatkuvakaytöisesti eteenpān ja koneeseen voidaan syöttä tuhottavaa materiaialia. Samanaikaisesti sytty yastaava LED-merkkivalo ↑ palamaan.

4 = Taaksepain-painike (kuva 1)

Tastapainikkeestapainettaaessaterayksikkko kay taaksepain. Samanaikaisesti syttyy vastaava LED-merkkivalo palamaan. Ohje: Terayksikkko kay taaksepain vain niin kaun kuin painiketta pidetaan painettuna (painiketoiminto).

5 = Valopuomi (känty eteenpän) (kuva 3)

Käynnistäa silppuamistyövaieheen heti, kun materiaialia syotetään jompaankmpaan syötoaukkoon.

6 = Valvontanäytö

,Materiaialiruhka" (kuva 1)

Sytytyy palamaan, kun terayksikkon on syotetty liianpaljon materiaialia. Terayskkon kaynti lukittuu, kay sen jalkeen vahan aikaa taaksepain ja pysahtyy. Moottori kytketytpois paaltä.

7 = Valvontanäytö

"Terapakan voitelu" (kuva 1)

Sytyly palamaan, kun Cross-Cut-version terayksikko on oljytäva. Voitelutoimenpide onkuitattava (katsootsikosta, TERAPAKAN HULOTTO).

8 = Valvontanäytö

Kerayssaili puuttuu (kuva 1)

Sytytty palamaan, kun kerayssaliotie ei ole tyonnetty taydellisesti paikalleen. Kone kytkeytyy automaattisesti pois paalta, kun saili oteana poiseika sita voida kaynistaa ennen kuin saili on tyonnetty paikalleen.

kuva 2

KÄYTTOÖNOTTO

KAYTTOALUE:

Asiakirjantuhooja intimus 26SC2/CC3 //

32SC2/CC3 on kone, joka on tarkoitettupaperiasiakirjojen sekä tietovalineiden kuten CD- ja DVD-levyjen ja luottokorttien.

Konetta saa käytää vain paperin ja luottokorttien sekä CD- ja DVDlevyjen!

Muunlaisten tietovalineiden silpuamen voi johtaa laitevauroihin (esim. terapakan rikkoutumisen).

ASENNUS:

• Laite otetaan pakkauksestaan ja asennetaan paikoilleen.
• Muovisakki assetaan saillioon.
  Liitetaa laite virtavernkkoon pistokkeella (tarkistettava tarvittavat pistorasian sulaketiedots. k, TEKNISET TIEDOT).

Laitteen verkkolitiannan on olta sellaisessa paikassa, etta sihen paasee helposti kaskisii!

Konetta tulisi kayttä ainoastaan suljetuissa ja lammitetyissä tiloissa (10-25°C)!

KAYTTO

9 = Valvontanäytö

"Moottorin ylikuormitus" (kuva 1)

Sytty palamaan, kun moottoria on ylikuormitetu ja se on kytketytnyt pois paalta. Konetta ei voi kaynnistaa moottorin jaahtmisvaiheen aikana.

10 = Valvontanäytto

Kaytlokitus aktivoitu (kuva 1)

Syttye palamaan, kun kayttolukitus on aktivoitu. Kayttolukitukusen vapauttamiseksi katso kuvausta otsikosta „KONEEN KAYNNISTYS".

11 = Valvontanäytö

"Kerayssaillio taynna" (kuva 1)

Sytytypalamaan, kun kerayssaliö ontäynna ja se on tyhjennettäva. Samanaikaisesti koneen känty katkaistaan automaattisesti.

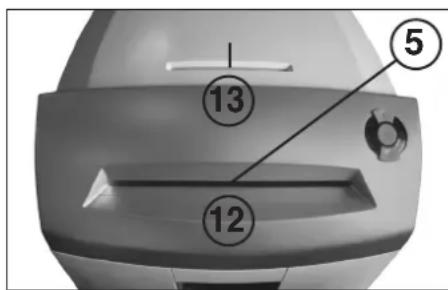

12 = Paperinsyöttöaukko (kuva 3)

13 = Turvasyöttöukko (kuva 3)

14 = Keräyssäiliö paperille (kuva 4)

15 = CD/DVD-keräyslaatikko (kuva 4)

16 = Oljysäiliö (kuva 6)

Asiakirjasilppuri kaatuu ja rikkoutuu, jos sen pälle istutaan tai jos sitä kaytetaan askelmana!

kuva 3

KÄYTTÖ

KONEEN KÄYNNISTYS:

Ohje: Konetta toimitettaessa on kaytolukitus-toiminto kytketty pois pälä.

Lisatietoja kayttolukituksen paalle- ja poiskytkemiseksi loydatt kuvauksesta otsikolla KAYTTOLUKITUKSEN KAYTTAMINEN

Koneen kytkemiseksi kaytovalmis"-tilaan toimi ajankohtaisen ohjelma-asetuksen mukaan seuraavasti:

Asetus ,kaytolukitus kytketty paalta Paina lyhyesi toimintopainiketta (2).

-Toimintopainikkeen (2) LED-valo sytyk, kayttovalmis"-tilan merkiksi.
- Koneeseen voidaan syottaa materiaialia. Asetus "kaytrolukitus kykketty palle"

Ohje: Koneen käynistämiseksi käytölukitus vapautetaan seuraavassa valheessa lyhyeksi aikaa.

Paina lyhyesti toimintopainiketta (2).
- Valvontanaytö "käytölukitus aktivoitu" (0) sytty palamaan.
Paina eteenpain-painiketta (3) ja taaksepain-painiketta (4) samanaikaisesti n. 2 sek. ajan.
Toimintopainikkeen (2) LED-valo wukuu "ei kaytovalmis"-tilan merkiksi.
Paina lyhyesti toimintopainikitta (2).
Toimintopainikkeen (2) LED-naytto pala nyt jatkuvasti "kayttovalmis"-tilan merkiki. Valvontanaytto (10) sammuu.
Koneeseen voidaan syottaa materiaialia.

Ohje: Kun kone kyktetaan uudelleen paalle "sleep"toimintatilasta, on paallekyktetty kayttolukitus jalleen vapautettava.

MATERIALINSYÖTTÖ:

Pperi syotetaan paperinsyottaukosta (12) (kuva 3) terayksikon silputtavaksi.

Tietovalineet (CD, DVD tai luottokortti) syotet aan yksitellen erikseen sijoitetusta turvasyoioaukosta (13) (kuva 3) terayksikon silputtavaksi.

Konekytkeytyyautomaatissiestielenpain-kayntin,vetamateriaalin sisaan ja katkaisee silppuamistyovaiheen paattyesskayninn automaatissesti.

Paperia syotttaess ei saa milloinkaan syottaa samanaikaisesti CD/DVD-levyjta tai painvastoin!

Ohjeet: Valoa lapaisevien kalvojen silppuamiseksi kone on kasin kytkettava eteenpain-kayntin (painamalla eteenpain-painiketta (3) n. 2 sek. ajan).

Toimintopainikkeen (2) lyhyella painalluksella ("seis"-toiminto) voidaan silppuamisvaie pysayttaa haluttaessa. Tyovaiheen jatkamiseksi on taas painettava eteenpain-painiketta (3) n. 2 sek. ajan. Kun koneta ei kayteta n. 30 minuutin aikana, se vaihtaa automaattisesti "sleep"-toiminnolle. Jos kayttolukitus on paalla, se on vapautettava uudelleen koneta taas kaynnistettaa (katso otsikosta "KONEEN KAYNNISTYS").

Alä syöta koneeseen milloinkaan enempää materlaalla kuin on sallittu (katso "TEKNISET TIEDOT")!

Mikali terayksikköön on kuitenkin joutunut lian paljon materiaialia, katso otsikon "HÄIRÖ" kohdasta "MATERIALAALIRUUHKA KONEESSA".

KERAYSSAILOTN TYHJENNYS (kuva 4):

Kaksiosaisen kerayssailon ansiosta jatteet on helppo erottaa. Se koostuu paperinkerayssailostä (14) ja erikseen sijoitettavasta keryslaatikosta (15) tuhottuja CD- ja DVD-levyja seksa luottokortteja varten.

Korin tayttymisen valvontanaytto el ilmoita kerayslaatikon (15) tayttymisastetta!

Tuhottaessa isompi maari CD-/DVD-levyja (n. 25 kpl per taytto) on aika ajoin tarkistettava kerayslaatikon taytymisste ja tyhjennettavase tarvittaessa erikseen.

Kun paperinkeräyyssäilö on taynnä, kone kytkeyty pois paälä. Valvontanäytto (11) sytty palamaan. Toimi talöin seuraavasti:

Vedä kerayssällö (14) keräyslaatikoineen (15) ulos koneesta. Valvontanaytö (8) sytty ja valvontanaytto (11) sammu.
-Tyhjenna kummankin sailiion sisallys erikseen.
-Tyonna tyhja kerayssailio kerayslaatikoineen jallee paikalleen koneeseen. Valvontanaytto (8) sammu.Mikali jompaankumpaan syottaukkoon on viela jaanyt materiaialia, sytyy nyt valvontanaytto 6palamaan.
Paina lyhyesti eteenpain-painiketta (3). Loppumateriaali silputaan ja merkkivalo 6) sammuu.

Ohje: Kone kay vain, kun kerayssaill on tyonnetty taysin sisaan!

MANUALINEN "SLEEP"-TOIMINTO:

Pitamalla koneen kaytovalmiissa tilassa toimintopainiketa (2) n. 3 sek. ajan painettuna kone voidaan kyteea kasin "sleep"-toimintatilaan. Kun kaytolukitus on kytkety palle, aktivoidaan samalla lukituksen kaytonestamistoiminto. Konetta ei voda kaynistaa. Kaytolukituksen vapautamiseksi lue otsikosta KONEEN KAYNNISTYS.

KAYTTOLUKITUKSEN KAYTTAMINEN:

Ohjelmoinitoiminnon aktivoiminen:

Jotta paaastaisin chjelmoinitoiminton on koneen olta vkykcttyna'kaytovalmis'-tilaan (katso otsikosta "KONEEN KAYNNISTYS").

Toimi talloin seuraavasti:

• Vedä kerässällö (14) niin paljon ulos, että valvontanäytö (8) syttyy palamaan.
• Pida eteenpain-painiketta (3) n. 4 sek. ajan painettuna. Integroitu LED-merkkivalo vilkkuu. Nyt olet ohjelmoinitoiminnossa.

Ohje: Elle ohjelmoini ole paattynyt noin 20 sekunnin ohjelmoinnille annetun ajan kuluessa, kone palaa automaattisesti takaisin «kayttovalmis»-tilaan.

Ohjelmointivaiheet

kayttolukituksen

-Aktivoi ohjelmoinitoiminto (katso edell).

Paina eteenpain-painiketta (3) ja taaksepain-painiketta (4) samanaikaisesti ja pidā niitā painettuna, kunnes valvontanäytot (10), (2) ja (4) vilkkuvat.
Työnnä sailiö taas paikalleen.

Ohjelmoini on suoritettu. Ohjelmointitoiminosta poistutaan automaattisesti. Ohjelmoinn kuittauksen merikiki vilkkuvat valvontanayt (10), (2) ja (4) viel n. 5 sek. ajan.

Ohjelmoinivaiheet kaytolukituksen pois paalta kytkemiseksi:

-Aktivoi ohjelmoinitoiminto (katso edella).
Paina eteenpain-painiketta (3) ja taaksepain-painikitta (4) samanaikaisesti ja pida niita painettuna, kunnes valvontanaytot (10) ja (4) vilkkuvat.
-Tyonna saili taas paikalleen.

Ohjelmoini on suoritetu. Ohjelmoinitoiminnosta posistutaan automaattisesti. Ohjelmoinnin kuittauksen merikiki vikkuvat valvontanaytot (10) ja (4) vielan. 5 sek. ajan.

kuva 1

kuva 4

"HAIRIO

MATERIALAIRUUHKA KONEESSA:

(Auto-Reverse-toiminto)

Jos materiaali ruhkautuu liallisen syottamisen vuoksi, kone reagoi seuraavasti:

• Terayksikkö lukittuu, käy sitten hetken aikaa taaksepain (materialin vapauttamiseksi) ja pysahtyy. Moottori kytkeytyy pois päältä.
• Valvontanäytö (6) syttyy palamaan. Toimi tällöin seuraavasti:

Paperiruuhka paperinsyottokourussa (12)

• Ota takaisintyönnetty pperi pois syöttokourusta (12).
• Terayksikko käy nyt automaattisesti eteenpän ja silppuaa jäljelle jäeneen paperimateriaialin.
• Valvontanaytto sammu. Eteenpainpainikkeen (3) LED-naytto palaa jatkuvasti.
• Jatka silppuamista pienemmällä paperimärällä.

Materialiairuhka turvasyottokourussa (13)

• Ota takaisintyönnetty materiaali pois.

Poista materiaali varovasti, koska teravissä leikkaussarmissä piilee loukkaantumisvaara!

• Jäljelle jäänyt silppuamismateriaali syötëän nyt automaattisesti teräyksikköön leikattavaksi.
• Valvontanaytto sammu. Eteenpain-painikkeen (3) LED-naytto palaa jatkuvasti.
• Kun koneessa oleva materiaali on silputtu, jatka työta annostelemalla syöttomäärä oikein.
• Mikäli on tarpeen, kytke teräyskön känty ikasin vuoron peraan eteenpain ja taaksepain, kunnes silputtava materiaali on kokonaan mennyt koneen lapi ja pienitty.

Odota aina, kunnes moottori pysahtyy,
ennen kuin valhdat kayntisuuntaa!

MOOTTORINSUJA:

Jos moottoria kuormitetaan liikaa, se kytkeytyy pois paalta. Valvontanaytt (9) vilkkuu. Katkaise laitteen kaynti keinukytkimesta (1).

Noin 25-40 minuutin jähtymisajan kuluttua (mallista ja huoneen lamptötilasta riippuen) voit kännistä koneen uudelleen.

TARKASTUSLISTA HAIROIDEN SATTUESSA:

Mikali laite ei toimi, tarkista seuraavat kohdat:

• onko verkkopistoke liitetytvekkoon?
• onko kone "sleep"-toimintatilassa?

Katso otsikosta "ENERGIANSÄASTÖAUTOMATIJKKA".

onko kayttolukitus aktivoituna? Katso otsikosta, KAYTTOLUKITUKSEN KAYTTAMINEN.
- onko kerayssaii tyonnetty kunnolla paikalleen?
- onko kerayssaillä taynnä?
Noudata otsikon, KERAYSSAILION TYHJENNYS" ohjeita.
- onko koneessa materiaialiruhka?
Noudata otsikon ,MATERIALAIRUUHKA KONEESSA"ohjeita.
- onko moottori yikuormittunut?

Katso otsikosta,MOOTTORINSUOJA

Jos mikaan naistā tarkastuskohdista ei auta, otyhteys alan ammattiliikkeseen.

HUOLTO / KONEEN HAVITTÄMINEN

VALOKENNOJEN PUHDISTUS (kuva 5):

Jos paperinkappaleita jaa syottoaukloon (esim. paperiruhkan jalkeen) on mahdollista ettei kone ena kytkeydy pois paaltä, koska valopuomi on „varattu".

Paperinkappaleet voidaan poistaa ja valokenno puhdistaa syottamallä leikkuriin uusi pperiarkki tai kytkemallä se taaksepainkayntiin jaluhdistamallavalokennon kummatin "silmat" siveltimellä.

kuva 5

kuva 6

TERAPAKAN (CROSS-CUT) HUOLTO:

Cross-Cut-terapakat on voideltava aina tiynet kaytotuntimaaar kuluttua.

Kun valvontanayton merkkivalo (7) sytty, toimi seuraavasti:

Vedarayssailio (14) ulos, ota oljysailio (16) (kuva 6) alakaapin kiinnikkeestaan ja tyonnarayssailio jalleen paikalleen.

Levita hiukan oljya pperiarkille ja syotä tamä sitten paperinsyöttöaukosta (12) terayksikkoön.

Pperi vedetaan sisaan ja oljy tarttuunain terayksikkoo.

Ohje: Merkkivalon sammuttamiseksi on suoritettu terapakan oljyamistoimenpide kuitattava seuraavasti:

• Vedä keräysäälä (14) niin paljon ulos, että valvontanäytö (8) sytyty palamaan.
• Valvontanaytôt (7) ja (4) vikkuvat.
  Paina taaksepain-painiketta (4) ja pidā sitā painettuna, kunnes valvontanaytt (7) sammuu.
  -Tyonna saili taas paikalleen.

Terayksikko alkaa nyt automaattisesti puhistustyokierron (eteenpain kaynti/taaksepain kaynti) ja kytkeytyy sen jalkeen pois pala. Kone on taas kayttlovalmis. Jos on tarpeen tilata lisaa erikoisvoiteluolyo, katso otskosta "LISAVARUSTEET".

ENERGIANSÄASTÖ-AUTOMATIJKKA:

Jos konetta eijonkin iakaak kaytete sa vaihtaan. 30 minutin kulutua ns. "sleep" toiminnolle. Toimintopainikkeen (2) LED-nayttokkayttovalmis"smamuu. Toimintopainikkeen lyhyella painallukssella toimto kytketaan taas paalle. Jos kayttolukitus on paallä, se on vapautettava uudelleen konetta taas kaynnistettaessä (katso otsikosta KONEEN KAYNNISTYS").

KONEEN HAVITAMINEN:

Havita kone sen kaytioan paatytya ympariston suojelumaarayksià noudattaen. Alha heita mitaan koneen tai pakkauksen osia talousjatteisin.

TEKNISET TIEDOT

Malli	Tyyppi	Leikkuuleveys paperia / CD.DVD	Leikkuuteho paperia / CD.DVD	Työleveys	Melutaso	Ajoittainen käytö Pääälte / POIS Päältä	Mitat L x S x K	Paino
intimus 26SC2	276-4S	4 mm / 8 mm	13 arkkia* / 1 kappale	240 mm	ca. 55 dB(A)	10 / 45 min	390 x 330 x 550 mm	16 kg
intimus 26CC3	276-4C	4x28 mm / 8 mm	9 arkkia* / 1 kappale	240 mm	ca. 55 dB(A)	10 / 45 min	390 x 330 x 550 mm	16,2 kg
intimus 32SC2	277-4S	4 mm / 8 mm	17 arkkia* / 1 kappale	240 mm	ca. 55 dB(A)	10 / 45 min	390 x 360 x 600 mm	16,5 kg
intimus 32CC3	277-4C	4x28 mm / 8 mm	12 arkkia* / 1 kappale	240 mm	ca. 55 dB(A)	10 / 45 min	390 x 360 x 600 mm	16,7 kg

Sulake (hidas):
220-240V=10A/120V=15A

Malli	Verkkolitäntätiedot littantajannito/tajuus·virranottolo to·toho
intimus 26SC2	220-240V/50Hz · 1,7 A · 0,39 kW	120V/60Hz · 2,9 A · 0,35 kW
intimus 26CC3	220-240V/50Hz · 1,7 A · 0,39 kW	120V/60Hz · 2,9 A · 0,35 kW
intimus 32SC2	220-240V/50Hz · 1,9 A · 0,44 kW	120V/60Hz · 3,5 A · 0,42 kW
intimus 32CC3	220-240V/50Hz · 1,9 A · 0,44 kW	120V/60Hz · 3,5 A · 0,42 kW

• patee A4-kokoiseen paperin 70g/m²viransbydon ollesa 230V/50Hz -10%

ERIKOISVARUSTUS

Nimike

Tilaus-nro.

Muovisakki,300x300x700x0.018mm

99925

Oljypullo, 110 ml

88035

Ohje: Kun haluat tilata lisavarusteita tai varaosia, känny ammattilikkeen puolen.
