Merk	Intimus
Model	2764S
Producttype	Documentvernietiger
Snijtype	Stroken snede 4 mm
Capaciteit papier snijden	13 vellen (A4 70 g/m²)
Capaciteit CD/DVD snijden	1 stuk
Werkbreedte	240 mm
Geluidsniveau	Ongeveer 55 dB(A)
Intermitterende service	10 min aan / 45 min uit
Afmetingen (L x B x H)	390 x 330 x 550 mm
Gewicht	16 kg
Voeding	220-240 V / 50 Hz, 1,7 A, 0,39 kW
Zekering	10 A (vertraagd, 220-240 V)
Opvangbak	Papier en aparte lade voor CD/DVD
Verklikkerlampjes	Storing, bak vol, smering, enz.
Functies	Vooruit/achteruit, stop, automatische slaapmodus, gebruikersblokkering
Smering	Melding "Snijblok smeren" – speciale olie gebruiken
Veiligheid	Lichtsensor, automatische stop bij overbelasting, motorbeveiliging
Aparte accessoires	Plastic zak (ref. 99925), oliefles 110 ml (ref. 88035)

Veelgestelde vragen - 2764S Intimus

Hoe start ik de machine?

Sluit de machine aan en druk kort op de functietoets (2) om van de 'Slaap'-modus naar de 'Gereed'-modus te schakelen. Het LED-scherm gaat branden. U kunt dan het materiaal invoeren.

Wat te doen bij papierstoring?

Het controlelampje 'Materiaalstoring' gaat branden. Verwijder het vastgelopen papier uit de invoersleuf (12). De machine keert automatisch terug en gaat dan vooruit om het residu te versnipperen. Gebruik indien nodig handmatig de vooruit/achteruit-toetsen.

Hoe leeg ik de opvangbak?

Wanneer het lampje 'Opvangbak vol' brandt, verwijder dan de opvangbak (14) met de CD/DVD-lade (15) uit de kast. Leeg het papier en de CD/DVD's apart. Plaats de bak terug. Als er nog materiaal in de sleuven zit, bevestig dan met de vooruit-toets (3).

Hoe smeer ik het snijblok?

Wanneer de melding 'Snijblok smeren' verschijnt, verwijder dan de opvangbak, neem de speciale oliespuit (ref. 88035) en giet wat olie op een vel papier. Voer dit vel in de papiersleuf. De olie smeert het blok. Bevestig volgens de procedure in de handleiding.

Hoe activeer/deactiveer ik de gebruikersblokkering?

Om te activeren: zet de machine in de 'Gereed'-modus, verwijder de opvangbak, druk 4 seconden op vooruit (3) tot de LED's knipperen, druk dan tegelijkertijd op vooruit en achteruit (3+4) tot de displays knipperen, plaats dan de bak terug. Om te deactiveren: zelfde begin, maar druk op 3+4 tot alleen de lampjes (10) en (4) knipperen, plaats dan de bak terug.

Wat te doen als de motor stopt?

Het lampje 'Motoroverbelasting' knippert. Schakel de machine uit met de hoofdschakelaar (1) en laat deze 25 tot 40 minuten afkoelen. Na afkoeling kunt u opnieuw starten. Overschrijd de snijcapaciteit niet.

Kan ik CD/DVD's vernietigen?

Ja, maar alleen via de aparte veiligheidssleuf (13). Voer ze één voor één in. Meng geen papier en CD/DVD's in dezelfde sleuf. De CD/DVD-opvangbak (15) wordt apart van het papier geleegd.

De machine start niet, wat controleren?

Controleer of de stekker is aangesloten, of de machine niet in de 'Slaap'-modus staat, of de gebruikersblokkering niet is geactiveerd, of de opvangbak goed is geplaatst en niet vol is, of er geen storing is, en of de motor niet overbelast is (wacht op afkoeling).

Hoe reinig ik de fotocellen?

Als papierresten de lichtsensor blokkeren, voer dan een nieuw vel in de machine of gebruik de achteruit en een penseel om de 'ogen' van de fotocellen in de invoergleuf te reinigen.

Wat is de maximale velcapaciteit?

De maximale capaciteit is 13 vellen A4-papier 70 g/m² per keer. Overschrijd deze limiet niet om storingen en motoroverbelasting te voorkomen. Voor CD/DVD's: één stuk per keer.

GEBRUIKSAANWIJZING 2764S Intimus

Voor de inbedrijfstelling de gebruiksaanwijzing doorlezen!

Läsigenom bruksanvisingen innan maskinen tas ibruik!

<het apparaat mag Niet door verscheidene personen tegelijerkertijd worden bediend! Het ontwerp van de veilighideselementen berust op een voilige bediening in eenmansbedrijt.

< Gevaar voor verwondingen! Losse onderdelen van kleding, deren, sie-raden, lang的那一andere losse voorwerpen uit de buurt van de toevoergleuf houden!

<Tijdens hets versnipperen mogen geen andere werzaamheden (b.v. reinigen) aan het toestel worden uitgevoerd!

<Gevaar voor verwondingen! Geen vingers in de toevoeropening steken!

< Dit toestel is geen spelgoed en mag dus Niet door kinderen worden gebruikt!

De verilgheidstechnische voorzieningen (afmetingen, toevoeropeningen, verilgheidschakelaars enz.) van dit toestel garanderen op geen enkele manier een gevaarloos gebruik door kinderen.

< Bij gevaar de machine met de hoofd-schakelaar of noodschakelaar uitschakelen de stekker uit het stopcontact trekken!

Voordat de machine worden geopend de stekker uit het stopcontact trekken! Reparations mogen alleen door eenvakman worden uitgevoerd!

BEDIENING

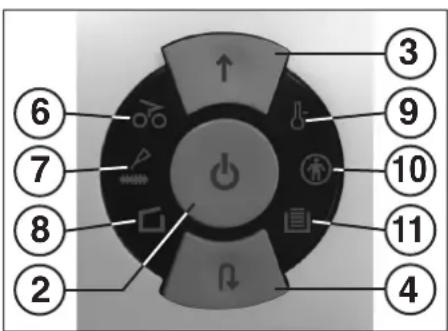

BEDIENINGSELEMENTEN:

1 = Stekker (Fig. 2)

Wonneer de stekker van de machine in het stopcontact worden gestoken, is de machine in „Sleep“-modus.

2 = Functietoets (Fig. 1)

"Bedrijfsklaar"/"Sleep"/"Stop"

De toets bevat drie functies:

a) "Bedrijfsklaar"

Wanneer uijdens de slapstand kort op de toets drukt, zet u het apparaat op "bedrijfskaar". Tegelijk gaat het geintegreerde LED lampje branden.

a) "Sleep"

Wanneer u in "bedrijfskaar"-modus gedurende ca. 3 seconden op de toets drukt, gaat het apparaat in sloapstand. Tip: Als u het apparaat gedurende ca. 30 minutes nicht gebruikt, gaat het automatisch in sloapstand.

b) "Stop"

Wonneer u de toets kort indrukt verwij het snijwerk draait, schakelt het snijwerkuit en blijft het mechanisme staan.

3 = Voorwaarts toets (Fig. 1)

De toets bevat twee functies:

a) Wanner u kort op de toets drukt, draait het snijwerk gedurende een paar seconden vooruit, bijv. om in het apparaat acheftergebleven papier door te voeren.

b) Wanner u de toets gedurende ca. twee seconden ingedrukt houdt, draait het snijwerk vooruit en kunt u beginnen met invoeren. Tegelijklicht het LED lampje op.

4 = Teruglooptoets (Fig. 1)

Wanner u op deletoe toets drukt, draait het snijwerk achefteruit. Tegelijklicht het LED lampje op.

Tip: Het snijwerk draaait acheteruit zolang u de toets ingedrukt houdt (toetsfunctie).

5 = Lichtslot (bij vooruit draaien) (Fig. 3)

Het versnipperen start automatisch zodia u materiaal in een van beiden toevoergleuven invoert.

6 = Controleampje

Doorvoerstoring" (Fig.1)

Licht op wanner er teveel materiaaal werd ingevoerd. Het snijwerk blokkeast, draait even achechteruit en staat dan stil. De motor schakelt uit.

7 = Controleampje

"Snijwerk olien" (Fig. 1)

Brandt wonneer u het snijwerk van de cross cut versie moet olien. Het indicatielampje voor het oliepeil moet worden uitgeschakeld (zie bij "ONDERHOUD SNIJWERK").

8 = Controleampje

"Opvangbak ontbreekt" (Fig. 1)

Brandt wanner de opvangbak nicht (goed) op zijn plaat zit. Het apparaat schakelt automatisch u whenneer u de opvangbak eruit neemt en start Niet zonder opvangbak.

INBEDRIJFSTELLING

EINSATZBEREICH:

De datavernietiger intimus 26SC2/CC3

// 32SC2/CC3 is een apparaat voor het versnipperen van papier in het algemeen, en voor het vernietigen van gevevensdragers als cd's,DVD's en creditcards.

Gebruik het apparaat uitsluitend voor het versnijperen van papier en creditcards en voor het vernietigen van cd's enDVD's!

Door het versnipperen van andere gevegensdragers kan schade aan het apparaat ontstaan (bijv. beschadiging van het snijwerk enz.).

OPSTELLING:

• Apparaat uitpakken en opstellen.
• Plastic zak in de opvangbakplaatsen.
• Stekker (1) van het apparaat in een stopcontact steken (voor geevens m.b.t. de nooodzakelijkke zekerig voor het stop-contact die "TECHNI-SCHE GEGEVEN").

De aansluiting van het apparaat op het stroomnet要去 vrij toegankelijk+zijn! De machine mag alleen in gesloten en Niet te koude ruimten (10°C tot 25°C) （204 （204
worden opgesteld!

BEDIENING

9 = Controleampje

"Motor overbelast" (Fig. 1)

Brandt wanner de motor overbelast is en werkuitgeschakeld. Zo lang de motor afkoelt, kurz u het apparaat Niet starten.

10 = Controleampje (Fig. 1)

"Gebruikersrestrictie geactiveerd"

Brandt wanneerdegebruikersrestrictie werden geactiveerd. Om de gebruikersrestrictieuit te schaken zie rubiek "APPARAAT INSCHAKELEN".

11 = Controleampje

"Opvangbak vol" (Fig. 1)

Brandt wanner de opvangbak vol is en moet worden leeggemaakt. Tegelijk worden het apparaat automatisch uitgeschakeld.

12 = Papiertoevoergleuf (Fig. 3)
13 = Veiligheidstoevoergleuf (Fig. 3)
14 = Opvangbak papier (Fig. 4)
15 = Opvangbakje cd/dvd (Fig. 4)
16 = Olierereservoir (Fig. 6)

De shredder mag in geen geval als zeitgelegenheid of als weegtableau worden gebruikt. Kans op vallen door materiaialbreuk!

Fig. 1

Fig. 2

Fig. 3

BEDIENING

Tip: Bij levering van het apparaat is de gebruikersrestrictie functie uitgeschakeld.

Informatie over het in- en uitschakelen van de gebruikersrestrictione vindt u onder "INSCHAKELEN VAN DE GEBRUKERSRESTRICTE"

Om het apparaat op „bedrijfskaar" te zetten,.gaat u naargelang de geprogrammeerde instelling als volgt tewerk:

Programma-instelling "Gebruikersrestrictieuitgeschakeld"

• Druk kort op functietoets (2).
• Het LED lampje van functietoets (2) brandt op "bedrijfsklaar".
• U kurz beginnen met invoeren.

Programma-installing "Gebruikersrestrictie geactiveerd"

Tip: Om het apparaat aan te zieten, worden in de werkwijze hieronder de gebruikersrestrictiekorteijduitgeschakeld.
- Druk kort op functietoets (2).
- Het contrôlelampje „Gebruikersrestrictie aan“ (10) brandt.
Druk gedurende ca. 2 seconden tegelijk op de "voorwaarts" (3) en "terugloop" (4) toetsen.
- Het LED lampje van functietoets (2) knippert om aan te duiden: "niet bedrijfsklaar".
- Druk kort op functietoets (2).
- Het LED lampje vfnunctietaets (2) blijft nu branden om aan te duiden: "bedrijfsklaar". Controlelampje (10) gaat uit.
- U kurz beginnen met invoeren.

Tip: Wanner u het apparaat vanuit slaapstand opnieuw inschakelt, dient u de gebruikersrestrictie opnieuw uit te schakelen.

MATERIALAINVOEREN:

Papier voert u in via de papiertoevoergleuf (12) (Fig. 3).

Gevevensdragers (cd's,DVD's of creditcards) voert u in via de aparte veilgheidstoeveorgleuf (13) (Fig. 3). Het apparaat begint automatisch vooruit te lopen, trekt het materiaalaar ninnen en schakelt na het verssnipperen automatisch weeer uit.

Bij het invoeren van papier nooit tezelfdertijd cd's/dvd's invoeren en omgekeerd!

Fig. 1

Tip: Om transparante folie te versnipperen dient u het apparaat manueel op voorwaarts te zieten (houd de "vooraaarts"-toets (3) gedurende ca. 2 seconden ingedrukt).

U kunth het versnipperen op elk ogenblick stopzetten door kort te drukken op functietoets (2) (Stop-functie). Om verder te gaan, de "vooraarts"-toets (3) gedurende ca. 2 seconden ingedrukt honden.

Wanneer u het apparaat gedurende ca. 30 minuten Niet gebruikt, gaat het automatisch in slaapstand. Indien de gebruikersstrictie is ingeschakeld, dient u bij het opnieuw aanzetten van het apparaat deze functie ut te schaken (zie onder "APPARAAT INSCHAKELEN").

Voer in het apparaat nooit meer dan de aangegeven maximum hoeveelheid in (zie "TECHNISCHE GEGEVENS")!

Indien toch teveel material in het apparaat is geraakt, zie bij "STORING" onder "DOORVOERSTORING".

LEEGMAKEN VAN DE OPVANGBAK (Fig. 4)

De tweedelige opvangbak staat u toe het afval correct te schieren. De opvangbak bestaat uit de papierbak (14) zich en een apart opvangbakje (15) voor versnipperde cd's,DVD's en creditcards.

Het controleampje waarschuwt nicht wanner het opvangbakje (15) vol is!

Wanner u grotere hoeveelheden cd's/dvd's versnippert (ca. 25 stuks per keer), dient u afen toe te controleren of het opvangbakje vol is. Indien nodig tussendoor het bakje apart leegmaken.

Indien de opvangbak voor papier vol is, schakelt het apparaat uit. Het controleampje (11) brandt. Ga als volgt tewerk:

• Neem de opvangbak (14) met opvangbakje (15) uit de behuizing. Controlelampje (8) gaat branden en controlelampje (11) gaat uit.
  Werp de inhoud van de twee bakken steeds apart weg.
  Schuif de leeggemaakte opvangbak met opvangbakje terug in de behuizing. Controlelampje (8)Gaat uit. Indien er nog material in de toevoergleuf zit,brandt controlampje 6
• Druk kort op de "voorwaarts"-toets (3). Het resterende materiaal worden versnipperd en het lampje (6) gaat UIT.

Tip: Het apparaat werkkt alleen wanner de opvangbak goed op+zijn plek zit!

MANUELE“SLEEP-MODE”:

Wanner u in bedrijfsklare tostand de functietoets (2) gedurende ca. 3 seconden ingedrukt houdt, gaat het apparaat automatisch in sloapstand. Bij ingeschakelde gebruikersrestrictie worden tegelijk de vergrendelingsfunctie van de gebruikersrestrictie actief. U kunt het apparaat Niet starten. Om de gebruikersrestrictie uit te schaken: zie onder "APPARAAT INSCHAKELEN".

INSCHAKELEN VAN DE

GEBRUIKERSRESTRICTE:

Programmeermodus activeren:

Om in de programmeermodus te komen, dient het apparatusat "bedrijfsklaar" ingeschakeld te zich (zie onder APPARAAT INSCHAKELEN).

Ga als volgt tewerk:

• Opvangbak (14) net zo ver uittrekken tot controlelampje (8) gaat branden.
• Houd gedurende ca. 4 seconden de voorwaartstoets (3) ingedrukt. Het LED lampje knippert. U bent nu in de programmeermodus.

Tip: Indien het programmeren Niet binnen ca. 20 seconden is afgesloten, keert het apparaat automatisch terug maar de modus "bedrijfskaar".

Programmeren bij ingeschakelde gebruikersrestrictie:

• Activeer de programmeermodus (zie hierboven).
  Druk tegelijk op de voorwaarts-toets (3) en de teruglooptoets (4) en houd deze ingedrukt tot de controleampjes (10), (2) en (4) knipperen.
• Schuif de opvangbak weer op zich plek.

De programmering is geslaagd. U verlaat de programmeermodus automatisch. De controleampjes (10), (2) en (4) knipperen nog gedurende ca. 5 seconden, om aan te duiden dat u de programmeermodus verlaat.

Programmeren bij uitgeschakelde gebruikersrestrictie:

• Activeer de programmeermodus (zie hierboven).
• Druk tegelijk op de voorwaarts-toets (3) en de teruglooptoets (4) en houd deze ingedrukt tot de controleampjes (10) en (4) knipperen.
• Schuif de opvangbak waar op+zijn plek.

De programmering is geslaagd. U verlaat de programmeermodus automatisch. De controleampjes (10) en (4) knipperen nog gedurende ca. 5 seconden, om aan te duiden dat u de programmeermodus verlaat.

Fig. 4

STORING

DOORVOERSTORING:

auto reverse functie)

Wanneer er teveel materiala wordt ingevoerd en het papier vast komt te zitten, reageert het apparaat als volgt:

• het snijwerk blokkeert, draaat even achechteruit (material wordt uitgevoerd) en staat dan stil. De motor schakelt UIT.
• het controlelampje brandt.

Ga als volgt tewerk:

Er zit papier vast in de papiertoevoergleuf (12)

• Haal het teruggevoerde papier uit de toevoergleuf (12).
• Het snijwerk draait nu automatisch vooruit en versnippert het in het snijwerk resterend papier.
• Het controlelampje gaat uit. Het LED lampje van de voorwaarts-toets (3) brandt permanent.
• Ga verdier met versnipperen en voer minder vellen papier tegelijk in.

Er zit materiaial vast in de

veiligheidstoedevoergleuf (13)

• Haal het teruggevoerde materialuih het apparaat.

Wees voorzichtig, de scherpe messen können hetsel verroorzaken!

• De rest van het materiaal worden automatisch door het snijwerk opnieuw doorgevoerd en versnipperd.
• Controlelampje gaat uit. Het LED lampje van de voorwaarts-toets (3) brandt permanent.
• Wonneer alle materiala is versnipperd, gaat u verder met versnipperen. Draag er zorg voor dat u de juiste hoeveelheden invoert.
• Indien nodig, drukt u afwisseldong op de voorwaartsen teruglooptoets om het snijwerk manueel vooruit enachteruit te lately lopen tot alle materiaal is doorgevoerd enversnipperd.

Telkens wanseer u de looprichting omschakelt, dient u te wachten tot de motor stilstaat!

MOTORBEVEILIGING:

De motor schakelt bij overbelasting automatisch uit. Het controelampje 9 knippert. Zet het apparaat af met de wipschakelaar (1).

Na een akfoeltijd van ca. 25-40 Minutes (afhankelijk van modelen kamertemperatuur), kut u het apparataopnieuw starten.

CHECKLIST BIJ STORINGEN:

Indien het apparaat Niet werk, controleert u het volgende:

• zit de stekker in het stopcontact?
• is het apparaat in slaapstand?
  Zie oder "AUTOMATISCH ENERGIESPAREN".
• is de gebruikersrestrictie ingeschakeld?

Zie onder "INSCHAKELEN VAN DE GEBRUIKERSRESTRICTE".

• zit de opvangbak goed op+zijn plaats?
• is de opvangbak vol?

Volg de richtig bij "LEEGMAKEN VAN DE OPVANGBAK".

• is er een doorvoerstoring?
  Volg de rechtlichen bij DOORVOERSTORING".
• werde motor overbelast?

Zie onder "MOTORBEVELIGING".

Neem contact op met uw vakhandelaar als u de storing nicht zichstandig kurz verhelpen.

ONDERHOUD/AFDANKEN

REINIGEN VAN DE FOTOCELLEN (Fig. 5):

Mochten er papierstrookjes in die toevoergleuf blijven liggen (bijv. na een papierdoorvoerstoring) is het mogelijk dat het apparaat door het „bezette“ Lichtslot nicht meer uitschakelt.

U kunt de stukjes papier verwijderen of de fotocel schoonmakers door aan het sjnmechanisme nog een blad papier toe te voeren of de machine achechteruit te latenten lopen en dan met een kwastje even over de beiden "ogen" van de fotocel te striken.

Fig. 5

Fig. 6

ONDERHOUD SNIJWERK (CROSS CUT):

Cross cut snijwerk dient u na verloop vanijd te olien.

Wonneer het controleampje 7) brandt, doet u het volgende:

Haal de opvangbak (14) eruit, haal het oliereservoor (16) (Fig. 6) ut de houder in de onderkast en schuif de opvangbak weer op+zijn plaat.

Druppel wat olie op een vel papier en voer dit in via de papiertoevoergleuf (12).

Het papier worden maar binnen getrokken en zo kommt de olie bij het snijwerk.

Tip: Nadat u het snijwerk heeft geolied, schakelt u als het lampjeuit als volgt:

Trek de opvangbak (14) net zo ver uit tot het contrôlelampje (8) gaat branden.
- Controleampjes (7) en (4) knipperen.
- Druk op de awhiletoets (4) en houd deze ingedrukt tot het controleampje (7) staatuit.
- Schuif de opvangbak waar op zich plek.

Het snijwerk start automatisch met de reinigingscylclus (voorwaarts/achteruit draaien) en schakelt dan uit. Het apparatus is weer gebruisklaar. Om de speciale oliena te bestellen, zie onder "SPECIAL TOEBEHOREN".

AUTOMATISCH ENERGIESPAREN:

Indien het apparaat langereiTijd nicht worden gebruikt,gaat het na ca. 30 minuten automatisch in sloapstand.Het LED lampje van functietoets (2) voor "bedrijfskaar" gaat uit.Om opnieuw in te schaken, de functietoets kort indrukken.Indien de gebruikersstrictie is ingeschakeld,dient u bij het opnieuw aanzetten van het apparaat deze functie uit te schaken (zie onder "APPARAAT INSCHAKELEN").

AFDANKEN VAN HET TOESTEL:

Indien u na hopelijk lang en tevreden gebruik het toestel wenst weg te gooien, doe dit dan milieuvriendelijk. Delen van het toestel de verpakking Niet wegwerpen met uw gewone huishoudelijk afval.

TECHNISCHE GEGEVENS

Model	Type	Snijbreefte papier / CD,DVD	Capaciteit papier / CD,DVD	Werkbreedte	Geluidsniveau	Pauze inschakelen AAN / UIT	Afmetingen B x D x H	Gewicht
intimus 26SC2	276-4S	4 mm / 8 mm	13 blad* / 1 stuk	240 mm	ca. 55 dB(A)	10 / 45 min	390 x 330 x 550 mm	16 kg
intimus 26CC3	276-4C	4x28 mm / 8 mm	9 blad* / 1 stuk	240 mm	ca. 55 dB(A)	10 / 45 min	390 x 330 x 550 mm	16,2 kg
intimus 32SC2	277-4S	4 mm / 8 mm	17 blad* / 1 stuk	240 mm	ca. 55 dB(A)	10 / 45 min	390 x 360 x 600 mm	16,5 kg
intimus 32CC3	277-4C	4x28 mm / 8 mm	12 blad* / 1 stuk	240 mm	ca. 55 dB(A)	10 / 45 min	390 x 360 x 600 mm	16,7 kg

Zekering (traag): 220-240V = 10 A / 120V = 15 A
Model	Gegevens aansluiting stroomnet spanning/frequentie · inkomende stroom · vermogan
intimus 26SC2	220-240V/50Hz · 1,7 A · 0,39 kW	120V/60Hz · 2,9 A · 0,35 kW
intimus 26CC3	220-240V/50Hz · 1,7 A · 0,39 kW	120V/60Hz · 2,9 A · 0,35 kW
intimus 32SC2	220-240V/50Hz · 1,9 A · 0,44 kW	120V/60Hz · 3,5 A · 0,42 kW
intimus 32CC3	220-240V/50Hz · 1,9 A · 0,44 kW	120V/60Hz · 3,5 A · 0,42 kW

• van toepassing op A4-papier 70g/m² bij 230V/50Hz -10%

SPECIAL TOEBEHOREN

Benaming	Best. nr.
Plastic zak, 300x300x700x0,018 mm	99925
Flesje olie, 110 ml	88035
Opmerking: Voor het nabestellen van speciale toebehoren en voor reserveonderdelen(Intukt u bij uw dealer terecht.
