INSTRUKCJA OBSŁUGI 2764S Intimus

Przed uruchomieniem urzadzenia nalezy przyczycytaś instrukcje obstugi!

Pred uvedenim do provozu si prectete navod k obsluze!

< Urzadzenie nie maye byc obslugiwane.
przek kilkosob jednoczesnie!

Elementy zabezmieczajace sskonstruowane tak, aby moziwa bya bezpieczna „jednoosobowa" obstuga urzadzenia.

< Zagrozenie doznaniem obrażen! Luzne czȩci odziezy, krawaty, bizuterie, dlugie wósy iinne luzne przychodmiot naleź trzyma z daleka od otworu wpustowego maszyny!

URUCHOMIENIE

ZAKRES ZASTOSOWANIA:

Niszczarka intimus 26SC2/CC3 // 32SC2/CC3 jest urzadzeniem do niszczenia druków oraz nosników danych, takich jak pty CD, DVD i karty kredytowe.

Urzadzenie*** można jedynie do niszczenia papieru i kart kredytowych oraz do niszczenia pły CD i DVD!

Niszczenie innego rodzaju nośników danych要去 powodowej uzzkodzenia urzadzenia (np. zniszczenia Mechanizmu tntagego itd.).

<> Podczas procesu rozdrabniania maszynie nie wolno wykonywać innych prac (np. oczyszczania itp.)!

<zagrozenie doznaniem obrazen! siegać palcami do otworu wpustowego!

Nie

<< W razie niebepezieanse sta maszynewyćzyc wyćznikiem glównym,wyćznikiem awaryjnym lub wyjadwtyczek z gniażdka sieciowego!

JUSTAWENIE:

• Rozpakowac iustawic urzadzenie.

• Podączyć urzadzenia za pomocamy wyczki sieciowej do sieci elektrycznej (dane o wymagandom zabezpieczenciu gniażda sieciowygo, patron „DANE TECHNICZNE").

< Maszyna nie jest zagawkaj dlatego nie jest przyznaczona dla daneci!

Koncepcja bezpieczeneistwa maszyny (wymiary, otwory doprowadzajace, wylaczniki bezpieczeneistwa etc.) Nie przydwuju ze kadnych gwarancji dotycznych bezpiecznego uzycia przy这部分.

<Przed otwarciem maszyny nalezy wyajc wtyczke z gniażdka sieciowego! Prace naprawcie moga byc wykonywane wyłacznie przyez SPECIALISTOW!

Przyȩcze sieciowe urzadzenia musi
być dostepne i powinno znajdowej
w poplżu urzadzenia!
Urzadzenia powinno być uzytkowy
wyłączné w zamkiptych
pomieszczeniach o temperaturze w zakresie 10-25°C!

OBSLUGA

ELEMENTY OBSLUGI:

1 = Wtyczka sieciowa (rys. 2)

Po podląceniu maszyny za pomoczy wtyczki do sieci elektrycznej, maszyna znajduje sie w trybie „Sleep".

2 = Przycisk fungkyjny (rys. 1)

Przycisk uzmilwia przyętaczanie pomiedź trzema funkcjami:

Krotkiewcsiwiepieprzyciskuwtrybie "Sleep"spowoduje przelaczenia urzadzenia wtrybGotowosci do pracv".

Zchwila przejscia wtryb,Gotowosci do praczy"zapali sie jegnoczesnie wskaznik LED wurzadzeniu.

a) Tryb „Sleep“

Wcsiiepie przyciku wtrybie "Gotowosci do pracy" i przytrzmanie go przye ok.3 sek. spowoduje przejcie urzadzenia wtryubusieniaSleep

Wskazowka: W przypadku niedzukowania urzadzenia przy okres dluzszy niz ok. 30 min. urzadzenia samocznennie przyjdzie w stan upsienia Sleep

b) Funkcja „Stop"

Krotkie wicinieciekiego przycisku podczas pracy mechanizmu tnacego powoduje.gojowy污染防治 i zatrzymanie.

3 = Przycisk Do przodu (rys. 1)

Przycisk umozliwa przy.§czanie pomiedzy dwiema funkcjami:

a) Pokrtkim wcianseiu przyciku mechanizm tacy pracuje zez kilka sekund do przyodu, np. w celu wyprowadzenia pozostafego w mechanizmie pouchego materiafu.

b) Wcisniecie tego przyciski i przytrzymanie przy zok, dwie sekundy powoduje, iz Mechanizmtnacy pracije w ruchu ciaghym do przodu a do uradzzenia moza wropyadzic materiaj do pociecia. Jednoczesnie swieci sie wskaznik LED w uradzzeniu.

4 = Przycisk Cofania (rys. 1)

wcisni ciu tego przycisku mechanizm tacy pracje do tyu. Jednoczesnie swieci sies wskznik LED w urzadzeniu.

Wskazowska: Mechanizn tnacy pracije tak dlugo do tyu, jak dlugo wciński jest przycisk (funkca impulsora).

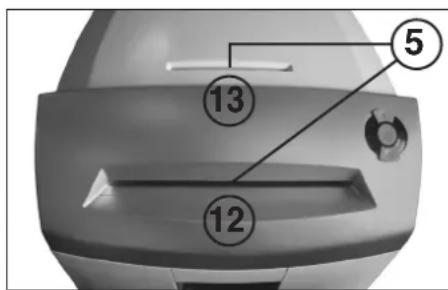

5 = Bramka swietlna

(praca do przodu) (rys. 3)

zczenie Rozpoczyna sie z chwila wpwadzenia materiaiu do jederj z dwoch szczeilin.

6 = Kontrolka

Zator materialu (rys. 1)

Zapala sie, gdy do mechanizmu tnacego wropadzona zostafa zbyt duza ilosc materiaiu Mechanizm tncy blokuje sie, a nastepnie cofa o jedem krok do tyfu i zatrzymuje sie. Silnik zestaje wyłaczony.

7 = Kontrolka

"Oliwienie mechanizmu tnacego" (rys. 1)

Zapala sie wówczas, gdy konieczne jest naoliwienie mechanizmu tnacego w wersji Cross-Cut. Przebieg smarowania naleź potwierdzić (patrz „KONSERWACJA MECHANIZMU TNACEGO").

8 = Kontrolka

"Brak kosza" (rys. 1)

Zapala sie, jesti kosz nie zostat doktadnie wsuniety w urzadzenie. Z chwila, wysuniecia kosza urzadzenie automatycznie sie wyfczy, jegu uruchomienie bez wsunietego kosza nie bedzie moziwe.

OBSLUGA

9 = Kontrolka

Przechiazenersie silnika" (rys. 1)

Zapala sie, gdy nastapito przyciezenia i wyłaczenia silnika. Tak dlugo, jak trwać bedzie schtadzania silnika, nie bedzie moziwe uruchomienie urzadzenia.

10= Kontrolka

Wtaczona blokada uzytkownika" (rys.1)

Zapala sie, gdy wączona jest blokada

uzytkownika. Wyćaczenia blockady uzytkownika patrz opis w rubyce „WŁACYANIE URZADZENIA".

11= Kontrolka

Pefny kosz" (rys. 1)

Zapala sie, gdy kosz jest peemy i konieczne jest jego oprzännien. Jednoczesnie nastapi automatycznwe wyfraczenia urzędzenia.

12 = Szczelina do papieru (rys. 3)
13 = Szczelina bezpieczeniastwa (rys. 3)
14= Kosz na papier (rys. 4)
15 = Pojemnik na phyty CD/DVD (rys. 4)
16 = Zbiorniczek z olejem (rys. 6)

Nisczarka nie要去 byc w zadnym wypadku uzywana jako.),siedzenia i ne moza na niq wchodzic. Niebezpieczneistwa upadku wskutek pekniecia materia!,

rys.1

rys. 2

rys. 3

OBSLUGA

WŁACZANIE URZADZENIA:

Wskazowka: Przy dostawie urzadzenia fungcka blokady uzytkownika jest wylacznca.

Informatique na temat wączania i wymiarczania blokady uzytkownika dostepne są „UZYCLE BLOKADY UZYTKKONIKA".

Celem przyȩczenia urzadzenia w stan „gotowosci do pracyny" nalewy wykonać nastepujace czynnosci zgodnia zactualnie zaprogramowanym ustawieniem:

Ustawienie

Blokada uzytkownika wyłuczona

• Wcisnac krotko przycisk fungkyjny (2).
• Wskaznik LED przycisku Chkcyjego (2) zapali sie wskazujac, Gotowosc do pracy.
• Do urzadzenia mozna wprovadzac material.

Ustawienie

Blokada uzytkownika wączona"

Wskazowska: Celem uruchomienia urzadzenia, w poniszej procedurespostepowania aktywnablokada uzytkownika zostafa na krto wyplażcona.
- Wcisnac krotko przycisk funkcyjny (2).
- Kontrolka, Wzaczona blokada uzytkownika (10) zapali sie.
Wcisnac jegnoczesnie przyciski Do przodu (3) i Cofania (4) i przytrzyma cwcsiigte prezez ok.2 sek.
- Wskaznik LED przycisku fungkyjneo (2) miga wskazujac, brak gotowosci do pracy .
- Wcisnac krotko przycisk funkcyjny (2).
- Wskaznik LED pryzisciku funkcyjngo (2) pali sie teraz na state wskazujac ,Gotowosc do pracy Kontrolka 0) gasnie.

• Do urzadzenia möglich wropyadzac materiaj.

Wskazowka: Przy ponownym uruchamianiu uradzzenia z trybu uspienia „Sleep" nalezy kazdorazowo na nowo wyfraczy aktywna blokade uzytkownika.

PODAWANIE MATERIALU:

Papier podawac do mechanizmu tacego przy szczeline do papieru (12) (rys. 3).

Nosniki danylach (phyt CD, DVD lub karty kredytowe) podawac pajedynco pozez oddzielnie umieszczona szczelne bezpieczenstwa (13) (rys. 3).

Mechanizn tacy urzadzenia zacznie automatyczne prace do przodu, pobreze materiali i po jeder zniszczeniu automatyczne są wylczyk.

Podczas wiktadania papieru nigdy niewiktadac jegnoczesnie ptyt CD/DVD i na odwrot!

Wskazówski:Celemznszczeniafoliprzejusczajacej swiatlo nalezy recznie uruchomic uradzdenie (wcisnac i przytrzymauncez ok.2 sek.przycisk Do przodu (3)).

Krotkie wciwniecie przycisku funkcyjngo (2) (funkcja "Stop") umoziwiia teraz zatrzymanie procesu miszczenia. Aby kontnuuowac wciasnicyprzytrzymac przyoz.2 sek.przycisk Do przodu (3).

W przypadiu nieduzytkowania urzadzenia przy okres dluszysz niz ok. 30 min. urzadzenie samoczynnie przydzie w stan uspienia „Sleep". Jesli blokada uzytkownika jest wączona, nały ja przy poniwnym wączeniu urzadzenia na nowo bezaktywować (patrz „WLACZANIE URZADZENIA").

Nigdy nie przyekraczać podanej maksymalnej wydajnosci urzadzenia (patrz „DANE TECHNICZNE“)!

Ježeli jegnak mimo to wropadzono do urødzenia zbyt duza ilosc materiafu, patrz ZAKLOCENIE PRACY'punkt ,ZATOR MATERIALU W URZADZENIU".

OPRÖZNIANIE KOSZA (rys. 4):

Prawidowy podziat scinek zapewnia dwuczeciwy kosz. Sklada sie on z povemnika na papier (14) i umieszczonego oddzielnie povemnika (15) na pty CD, DVD i karty kredytowe.

Poziom napětnienia komory zbierajućej (15) nie jest wskazywany przyez nadźornapětnienia kosza!

W przypadku niszczenia większych iloscipty CD/DVD (ok. 25 sztuk na napefnienie) prosze regularnie kontrolowa poziom napefnienia komory zbierajcie i w razie potrzeby oddzielnie opróznich wiedzycasie komore.

W momencie zapehnienia sie pojemnika na papier, urzadzenie wytagcy sie. Kontrolka 1) zapali sie. Nalezy podjac nastepujace dziatania:

Wysunac pojemniki (14) i (15) z dolnej czeci obudowy urzadzenia. Zaświeci są kontrolka (8) a zgasné kontrolka 11).
Zutylizowac oddzielnie zawartosc oydwu pojemnikow.
- Oprozniony pojemnka na papier wraz z wfozonym poemnikiem na ptyi y karty wsunac ponownie w dolna czeci odubowy urzadzenia. Kontrolka (8) gasnie. Jesli w jedernej ze szczelin znajduje sie jesteczne materiaj, zapali sie teraz kontrolka 6).
- Wcisnac krtoko przyczisk Do przodu (3). Pozostaly w szcelinach materiaj zostanie zniszczonny a kontrlka 6(6).zgasnie

Wskazowka: Urzadzenie uruchamia sie wyfacznie przy doklady wsunietym koszu!

Wcsiiepie w trybie gotowosci do pracy przycisku
funkcyjneo (2) i przytrzymanie go chez ok. 3
sek. spowoduje reczne przejcie urzadzenia w
tryb uspienia, Sleep'. Przy waczonej blokadzie
uzytkownika nastapi rrownoczesne jej zablokowanie.
Uruchomienie urzadzenia nie bedzie moziwe.
Wyaczenia blokady uzytkownika patrz, WACZANIE
URZADZENIA".

UZYCIE BLOKADY UZYTKOWNIKA:

Aktywowanie trybu programowania:

Aby przyȩśc do trybu programowania, urzadzenia musi znejdowac sie w stanie „gotowych do pracy" (patrz „WłACZANIE URZADZENIA").

Nalezy wykonac nastepujuce kroki:

Wysunac na tyle kosz (14) aby zapaliHa sie kontrlka (8).

Wcisnac i przytrzymac przyczisk Do przodu (3). ZaSWieci sie wskaznik LED w urzadzeniu.

Urzadzenie znajduje sie aktualnie w trybie programowania.

Wskazowka: Jesli programowanie nie zostano zakoningze w przewidzianym czasie ok. 20 sek., urzadzenie powróci automatycznie wtryb. Gotowosci do przyc*.

Programowanie wyncanie blokady uzytkownika:

• Przejsc do trybu programomania (patrz powyzej).
  Wcisnac JDBCNCsnie przycski Do przodu (3) i Cofania (4) i przytrzyma wcijsjie tak dlugo az zacznja migac kontrlki (50), (61) (4)

• Wsunacz powrotem kosz.

Programowanie zostato zakonczone. Urzadzenia automatyczne wyjdzie z trybu oprogramowania. Na potworzenia zakonczenia programowania migaj kontrolki (10), (2) i (4) jesteczze przy ok. 5 sek.

Programowanie wyłuczanie blokady uzytkownika:

• Przejsć do trybu programwomania (patrz powyzej).

• Wcisćnac JDBCrnozecsnie przyczski Do produ (3) i Cofania (4) i przytrzymać wciśniete tak dlugo az zaczną migac kontrolki (10) i.

• Wsunac z powrotem kosz.

Programowanie zostato zakończone. Urzadzenia automatycznie wyjdzie z trybu oprogramowania. Na potworzenia zakończenia programowania migaj kontrlki () j 4) jesteczne przyez ok. 5 sek.

rys. 4

rys.1

ZAKLOCENIE PRACY

ZATOR MATERIALU W URZADZENIU:

(Funkcja automatycznécofania)

W przypadku wystapienia zatoru materiaiu w urzadzeniu na skutek adnmiernejkiego ilosci, urzadzenia zareaguwe nastepujczy spośob:

• Mechanism triacy blockie sie, a nastepnie cofa o jeder krok do tyu (nastepujie uwollientienia materiahu) i zatrzyme sie. Silnik zostaje wylzczony.

Nalezy wykonac nastepujace kroki:

Zator papieru w szczelinei do papieru (12)

• Zabrać ze szczeliny do papieru (12) wycofania porcie papieru.

• Mechanizm tacy uruchomi sie automatycznie do przydui potnie znajdujace sie w nim resztki papieru.

• Kontrolka gaanie. Wskaznik LED przycisku Do przodu (3) swieci sie.

• Kontynuowaiszczenie niewielkimi porcjami papieru.

Zator materiafu w szczelinie bezpieczenistwa (13)

Zabrac wycofany material.

Zachowac ostroznosc przy usuwaniu materiafu, ze węgȩdu na zagrożenie skeleczeniem przy ostre brzegi!

• Pozostafa w urzadzeniu ilosc materiaiu zostanie automatycznie doprowadzona do mechanizmu tnaçego iznjsczona.
• Kontrolka 5 gasnie. Wskažnik LED przycisku Do 4 przydodu (3) swieci sie.
• Po oprznienu mechanizmu tngaço kontynuowac niszczenie wropyadzajć do urzadzenia wąsciwe porcie materiaiu.
• Jesli konieczne, oprznic mechanizm tacy wiscjahac naprzemian przyciski Do przodu i Cofania, az caly materiaj zestanie calkowicie usuniety z mechanizmu tnacego.

Kazdorazowo przyzmianie kierunku pracy mechanizmu tntagego odczekać aż silnik są zatrzyma!

OCHRONASILNIKA:

W przypadku przyciezenia silnik wyłczy sie. Kontrolka (9) miga. Wylaczyć urzadzenia wyłacznikiem (1).

Po upywie czasu ok. 25-40 minut potrzebrego na schlodzenie silnika (zaleznie od modelu i temperatury pomieszczenia) maar nopownie uruchomic urzadzenia.

LISTA KONTROLNA ZAKLOCEN PRACY:

W przypadku zaktócen pracy urzadzenia, sprawdzić nastepujace punkty:

-czy wtyczka jest wtozona do gniazdka sieciowego? -czy urzędzenia znajduse są trybie uspienia „Sleep“? - Patrz „AUTOMATYKA OSZCEDNOSCI ENERGIL“
...czy wączona jest blokada uzytkownika?
Patrz UZYCIE BLOKADY UZYTKOWNIKA
-czy kosz jest wsuniety?
czy kosz jest pehy? Postapic wedlug instrukcji w. OPROZNIANIE KOSZA".
-czy w urzadzeniu nastapi zator materialu? Postapic wedug instrukcjw, ZATOR MATERIALU W URZADZENIU"
-czy doszt do przycięzenia silnika? Patrz "OCHRONA SILNIKA".

Jesli zaden z powyzszych punktow nie przyniesie rozwiazania, skontaktowa sie ze sprechodawca.

KONSERWACJA/UTYLIZACJA

CZYSZCENIE FOTOKOMORKI (rys. 5):

Ježeli kawatki papiru zatrzymahyby sie w szczelinie mechanizmu tnaçego (np. wyniku zatoru papiru) moziwa jest sytuacja, iz urzadzenie ne zichonie wylaczone przye „uruchomiona" bramke swietlna.

Mozna usunac kawlki papieru lub ocyszic fotokomorke poprezw wlozenie w szczeline mechanizmu tncego kolejneo arkusza papieru lub waczenia pracy urzadzenia do tytu, nastepnie wyartaciePEDzelkiem obu,Soczewek"fotokomorki.

rys.5

rys.6

KONSERWACJA MECHANIZMU TNACEGO (CROSS-CUT):

Mechanizmy tace Cross-Cut nalezy olwić po okreslonym czasi eksploatacji. Jesli zapali sie kontrolka (7), nalezy postapić w nausepujczy spoßob:

Wysunac kosz (14), wyciagnac pojemnik z olejem (16) (rys. 6) z uchwytu w dolnej czeci obudowy i wsunac z powrotem kosz.

Rozpriadzic niewielka ili6c oleju na arkuszupapieru i wsunac do mechanizmu tnacego przyszczeline do papieru (12).

Papier zichanie wciagniety do srodka违法犯罪 temu olej przyst宦ie sie do mechanizmu tnaCego.

Wskazowska: Aby skasowac wskaznik nalezy po wykonanyn smarowania mechanizmu tacego potwierdzic przybieg w nastepujiacy sposob:

Wysunac na tyle kosz (14) aby zapalita sie kontrolka (8).
-Migajakontrolki(7)i(4).
- Wcisnac przyciscofania (4)i przytrzymac go, az zgaanie kontrlka (7).
- Wsunacz powrotem kosz.

Mechanism triacy Rozpocznie teraz automatycnie proces czyszczenia (praca do przodu/do tyfu) a nastepnie wytyczy sie. Urzadzenie jest ponownie gotowe do pracy. Zamawianie dodatkowej ilosci oleju spejalnego patrz,AKCESORIA".

AUTOMATYKA OSZCEDNOSCI INERGII:

W przypadku nieduzytkowania przye jakis czas, urzadzenie przyjezdjie w stan tak zwanego uspienia "Sleep". Wskaznik LED przyczisku Ofunkcyjnégo (2) gotowosci do pracy gašnie. Aby ponownie wączycwcsićnkto przyczisk fungcynyi. Jesli blokada uzytkownik je jestwaźona, nalezy ja przy punownym wączeniu urzadzenia na nowo bezaktywowac (patrz "WLACZANIE URZADZENIA").

UTYLIZACJA URZADZENIA:

Po uplynieci okresu uzytkowania urzadzenie nalezy zutylizowac w sposob nieszkodlwy dla srodowska. Nie wyrzuca czeci urzadzenia lub opakowania razem z odpadami i smieciami z gospodarstw domowych.

DANE TECHNICZNE

Model	Tipus	Szerokosć pięcía papieru / CD.DVD	Wydajnosć piȩcía papieru / CD.DVD	Szerokosć robocza	Poziom hałasu roboczego	Tryb przypraczywanej PRACY / PRZERW	Wymiary S x G x W	Ciezar
intimus 26SC2	276-4S	4 mm / 8 mm	13 arkuszyc* / 1 sztuka	240 mm	ok. 55 dB(A)	10 / 45 min	390 x 330 x 550 mm	16 kg
intimus 26CC3	276-4C	4x28 mm / 8 mm	9 arkuszyc* / 1 sztuka	240 mm	ok. 55 dB(A)	10 / 45 min	390 x 330 x 550 mm	16,2 kg
intimus 32SC2	277-4S	4 mm / 8 mm	17 arkuszyc* / 1 sztuka	240 mm	ok. 55 dB(A)	10 / 45 min	390 x 360 x 600 mm	16,5 kg
intimus 32CC3	277-4C	4x28 mm / 8 mm	12 arkuszyc* / 1 sztuka	240 mm	ok. 55 dB(A)	10 / 45 min	390 x 360 x 600 mm	16,7 kg

Bezpiecznik (inercjyny): 220-240V = 10 A / 120V = 15 A

Model	Parametry przyłącza sieciowego napietà przyłącze/ozęstotiwość·pobór prȩdu·moc
intimus 26SC2	220-240V/50Hz · 1,7 A · 0,39 kW	120V/60Hz · 2,9 A · 0,35 kW
intimus 26CC3	220-240V/50Hz · 1,7 A · 0,39 kW	120V/60Hz · 2,9 A · 0,35 kW
intimus 32SC2	220-240V/50Hz · 1,9 A · 0,44 kW	120V/60Hz · 3,5 A · 0,42 kW
intimus 32CC3	220-240V/50Hz · 1,9 A · 0,44 kW	120V/60Hz · 3,5 A · 0,42 kW

• dotyczy papieru formalu A4 70g/m² przy 230V/50Hz -10%

AKCESORIA

Opis

Nrkat.

Worek plastikowy, 300x300x700x0,018 mm
Butelezka zolejem, 110 ml

99925
88035

Wskazowka: W przypadku dodatkowej zamówientia akcesiorow lub czego zamiennych prosimy okontakt ze sprzedawca.

DULEZITA BEZPECNOSTNI UPOZORNENI

<< Stroj nesmi byt soucasne obsl vice osobami!

Rozmistrobepezostnich prvku je dimenzovano pro bezpecnou obsluhu „jednimClovekem".

<Nebezpeci poranenil Vo
casti odevu, kravaty, sperky,
dlouhe vlasy nebo jine v
predmety museji byt udrzovany
v bepezne vzdalenosti
privodniho otvoru!

UVEDENI DO PROVOZU

OBLASTPOUZITI:

Datová skartovačka intimus 26SC2/CC3 // voln2SC2/CC3 je stroj na skartovani ruznych tisku a datovych nosić, jako jsou CD, DVD a odkreditni karty.

Stroj smi byt pouzit pouze pro skartovani papiru a kreditnich karet, jakoz i pro skartovani CD a DVD!

Skartovani jinych datovych nosicu muze zpusobit poskozeni pristroje (napr. zničeni strihacho zařizeni atd.).

V prubehu rezacho procesu se nesmi stroji provadet zdne jiné prace (r ciesteni apod.)!

<Nebezpeci poraneni! Nestrkeje prsty do privodniho otvoru!

INSTALACE:
