BRUKSANVISNING Pro Express Turbo GV8335 TEFAL

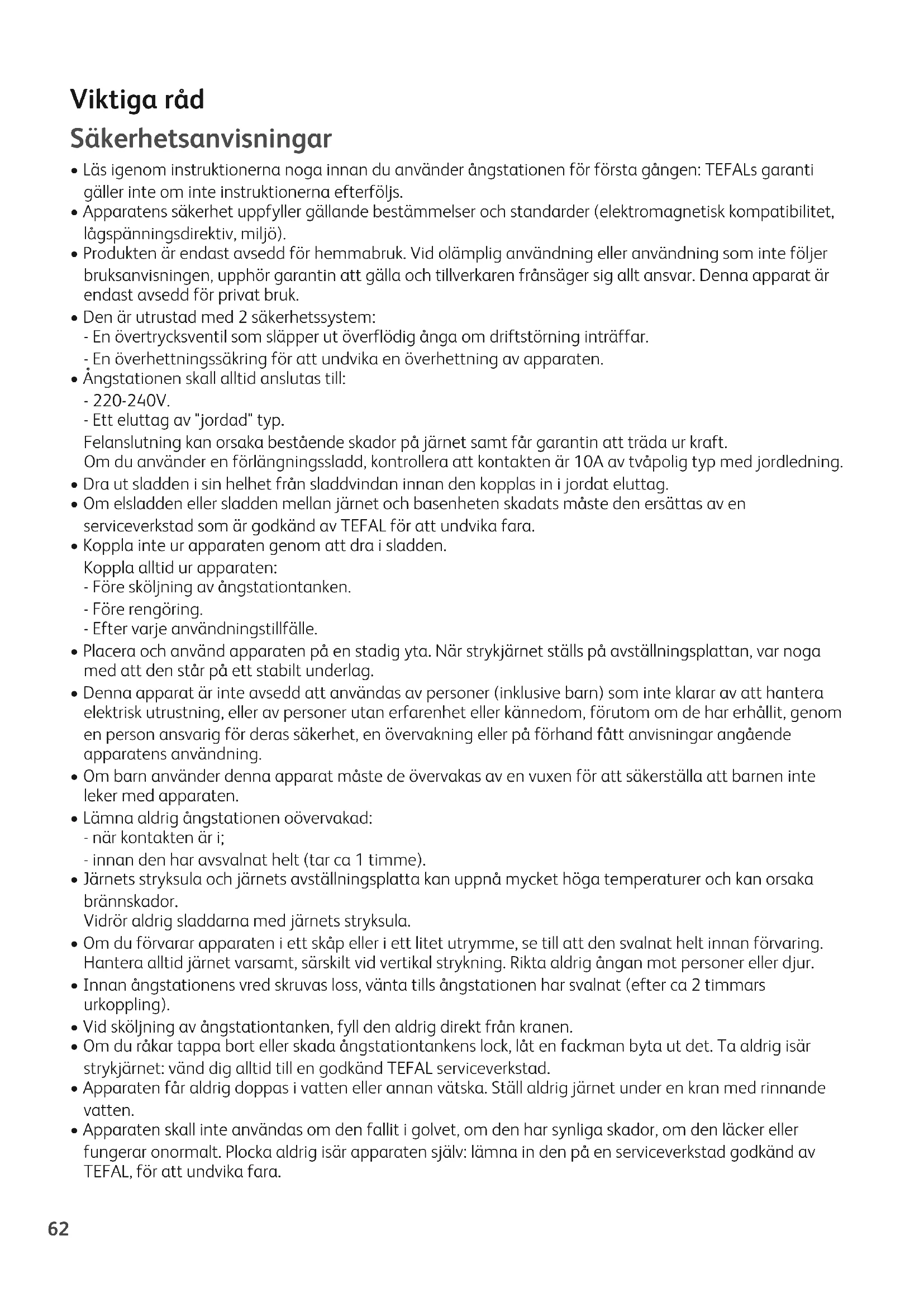

• Läs igenom instruktionerna noga innan du använder ångstationen för första gången: TEFALs garanti gäller inte om inte instruktionerna efterföljs.

• Apparatens säkerhet uppfyller gällande bestämmelser och standarder (elektromagnetisk kompatibilitet, lågspänningsdirektiv, miljö).

• Produkten är endast avsedd för hemmabruk. Vid olämplig användning eller användning som inte följer bruksanvisningen, upphör garantin att gälla och tillverkaren frånsäger sig allt ansvar. Denna apparat är endast avsedd för privat bruk.

• Den är utrustad med 2 säkerhetssystem: - En övertrycksventil som släpper ut överflödig ånga om driftstörning inträffar. - En överhettningssäkring för att undvika en överhettning av apparaten.

• Ångstationen skall alltid anslutas till: - 220-240V. - Ett eluttag av "jordad" typ. Felanslutning kan orsaka bestående skador på järnet samt får garantin att träda ur kraft. Om du använder en förlängningssladd, kontrollera att kontakten är 10A av tvåpolig typ med jordledning.

• Dra ut sladden i sin helhet från sladdvindan innan den kopplas in i jordat eluttag.

• Om elsladden eller sladden mellan järnet och basenheten skadats måste den ersättas av en serviceverkstad som är godkänd av TEFAL för att undvika fara.

• Koppla inte ur apparaten genom att dra i sladden. Koppla alltid ur apparaten: - Före sköljning av ångstationtanken. - Före rengöring. - Efter varje användningstillfälle.

• Placera och använd apparaten på en stadig yta. När strykjärnet ställs på avställningsplattan, var noga med att den står på ett stabilt underlag.

• Denna apparat är inte avsedd att användas av personer (inklusive barn) som inte klarar av att hantera elektrisk utrustning, eller av personer utan erfarenhet eller kännedom, förutom om de har erhållit, genom en person ansvarig för deras säkerhet, en övervakning eller på förhand fått anvisningar angående apparatens användning.

• Om barn använder denna apparat måste de övervakas av en vuxen för att säkerställa att barnen inte leker med apparaten.

• Lämna aldrig ångstationen oövervakad: - när kontakten är i; - innan den har avsvalnat helt (tar ca 1 timme).

• Järnets stryksula och järnets avställningsplatta kan uppnå mycket höga temperaturer och kan orsaka brännskador. Vidrör aldrig sladdarna med järnets stryksula.

• Om du förvarar apparaten i ett skåp eller i ett litet utrymme, se till att den svalnat helt innan förvaring. Hantera alltid järnet varsamt, särskilt vid vertikal strykning. Rikta aldrig ångan mot personer eller djur.

• Innan ångstationens vred skruvas loss, vänta tills ångstationen har svalnat (efter ca 2 timmars urkoppling).

• Vid sköljning av ångstationtanken, fyll den aldrig direkt från kranen.

• Om du råkar tappa bort eller skada ångstationtankens lock, låt en fackman byta ut det. Ta aldrig isär strykjärnet: vänd dig alltid till en godkänd TEFAL serviceverkstad.

• Apparaten får aldrig doppas i vatten eller annan vätska. Ställ aldrig järnet under en kran med rinnande vatten.

• Apparaten skall inte användas om den fallit i golvet, om den har synliga skador, om den läcker eller fungerar onormalt. Plocka aldrig isär apparaten själv: lämna in den på en serviceverkstad godkänd av TEFAL, för att undvika fara. 1800118261 GTH GV8330-8360 ok_110x154 11/02/10 15:00 Page6263

2. Väljare Termostat för strykjärnet

4. Ultracord system (beroende på modell)

5. Avställningsplatta

6. Strömbrytare med lampa för att slå av/på

7. Knapp sladdvinda elsladd (beroende på modell)

10. Turbo knapp (beroende på modell)

11. Spärr för strykjärnet på basenheten

(beroende på modell)

13. Handtag för att ta av och sätta i tanken

16. Ångsladdförvaring

a. “Vattentank tom” lampa b. “Auto off” lampa c. Startknappen “RESTART” d. “Anti-calc” lampa e. Startknappen “Reset” f. “Klar att använda” lampa g. Reglage för ånga Spärr för strykjärnet på basenheten - « Lås – System » (beroende på modell)

• Ångstationen är utrustad med en spärr som låser strykjärnet på basenheten för att underlätta transport och förvaring – fig.1: - Lås – fig.2. - Lås upp – fig.3.

• För att transportera ångstationen med strykjärnets handtag: - ställ strykjärnet på avställningsplattan och fäll upp spärren på strykjärnet ända tills den låses (ett «klick» hörs) – fig.2. - fatta tag i strykjärnets handtag för att transportera ångstationen – fig.1. Förberedelse Vilket vatten bör användas ?

• Strykjärnet är avsett att användas med kranvatten.

• Använd inga tillsatser, vatten från torktumlare, kylskåp eller klimatanläggningar, parfymerat vatten eller regnvatten.Alla de här innehåller organiska ämnen eller mineraler som genom värmen förtätas, vilket orsakar igensättning av ångkanalerna, missfärgning av vattnet eller oönskad förslitning av strykjärnet. Fyll på vattentanken

• Placera ångstationen på en stadig och plan yta som tål värme.

• Ta av tanken med hjälp av handtaget (beläget framtill på ångstationen) – fig.4.

• Fyll tanken med vatten utan att överskrida Maxnivån. – fig.6. och fig.7.

• Sätt i den ordentligt igen på sin plats ända tills ett “klick” hörs – fig.5. Om vattnet har en hög kalkhalt kan man blanda kranvatten med avmineraliserat vatten i följande proportioner : - 50% kranvatten, - 50% avmineraliserat vatten. 1800118261 GTH GV8330-8360 ok_110x154 11/02/10 15:00 Page6364 Ultracord system (beroende på modell)

• Strykjärnet är utrustat med ett förlängningssystem för att undvika att sladden släpar på strykplagget och på nytt skrynklar till det. Det undviker också att sladden är i vägen under strykningen. För att stryka med Ultracord systemet: - Ultracord systemet fälls fram automatiskt bakåt. - Varje gång du sätter tillbaka järnet på hälen, integreras Ultracord systemet i det och öppnas automatiskt så snart du fattar tag i järnet igen. För att förvara ångstationen : - Fäll upp spärren på hälen. - En magnet håller fast spärren på hälen och underlättar förvaringen av ångstationen. – fig.8. Start av ångstationen

• Rulla ut både elsladd och ångsladd helt och hållet från sina förvaringsutrymmen – fig.23.

• Fäll ned säkerhetsspärren (beroende på modell) – fig.3.

• Anslut din ångstation till ett jordat vägguttag.

• Tryck på den upplysta av-/påknappen (sitter på basenhetens sida). Den tänds och ångstationen värms upp: den gröna lampan (sitter på kontrollpanelen) blinkar – fig.14. Det tar ca 2 minuter innan ångfunktionen kommer igång, vilket indikeras av att den gröna lampan slutar blinka. Användning Ångstrykning

• Ställ in strykjärnets temperatur efter det material som ska strykas (se tabellen nedan).

• Termostatlampan börjar lysa. Var försiktig ! Ångstationen är klar att användas när termostatlampan släcks och då lyser den gröna "ångstationknappen" konstant.

• Justera ångreglaget som sitter på kontrollpanelen.

• Medan man stryker tänds och släcks lampan ovanpå järnet samt lampan för "ångan är klar" beroende på behovet av värme. Detta påverkar inte strykningen.

• Tryck på knappen med ångsymbolen på strykjärnets ovansida för att få ånga – fig.10. Genom att släppa knappen upphör ångflödet.

• Apparaten är utrustad med en pump. Denna pump sprutar in vatten i ångstationen efter ca en minut och därefter med jämna mellanrum under användning. Detta alstrar ett ljud vilket är normalt.

• Om stärkelsemedel används ska det sprayas på avigsidan av plagget som skall strykas. Ställ in termostatväljare och ångreglage Vid förstaanvändningstillfället, kanrök- och luktutvecklingförekomma, vilket ärnormalt och inte skadligt pånågot sätt. Detta försvinnermed tiden. EXTILER

Vid förstaanvändningstillfället ellerom ångan inte använts pånågra minuter: håll järnetborta från strykplagget ochtryck flera gånger i rad påångknappen. På så sättavlägsnas kallvattnet ut urångkretsen.

• Termostatinställning: - Börja med material som kräver låg stryktemperatur (•) och avsluta med att stryka material som tål högre temperaturer (••• eller Max). - Om ni stryker material bestående av blandfibrer, anpassa stryktemperaturen efter den ömtåligaste fibersorten. - Om ni stryker ylleplagg, tryck på järnets ångknapp i flera omgångar utan att ställa järnet på plagget – fig.10. På så vis undviker man att det blir blankslitet.

• Inställning av ångflödet: - Om ni stryker ett tjockt tyg, öka ångflödet. - Om ni stryker vid låg temperatur, ställ in vattentankens ångtryck på lågt läge.

• Strykning utan ånga: - Tryck inte på ångknappen på strykjärnet. Vertikal strykning

• Ställ in strykjärnets termostat och ångreglaget (sitter på kontrollpanelen) på maxläge.

• Häng upp plagget på en galge och sträck tyget något med ena handen. Ångan som utlöses är mycket het.Vertikalånga därför aldrig kläder som bärs av en person, utan klädesplagget ska hänga på en klädhängare.

• Håll järnet lodrätt och framåtlutat, tryck på ångknappen (på strykjärnets ovansida) – fig.10 i omgångar medan du för järnet uppifrån och ned – fig.9. Påfyllning av vattentanken

• När den röda lampan “tom vattentank” lyser kan det inte produceras mer ånga – fig.11. 1.Ta av tanken med hjälp av handtaget (beläget framtill på ångstationen) och fyll den utan att överskrida Maxnivån.

2. Sätt i den ordentligt igen på sin plats ända tills ett “klick” hörs.

3. Koppla in ångstationen igen och tryck in knappen "RESTART" för att

återuppta strykningen – fig.12. När den gröna lampan slutar blinka är ångan klar. TURBO funktion (beroende på modell)

• Tryck 2 eller 3 ggr på turbo knappen för att punktvis få mer ånga: - för att stryka tjocka tyger, - för att få bort motsträviga veck, - för en kraftfull vertikal strykning. Var försiktig när du använder turbo funktionen då den exceptionellt kraftiga ångan kan orsaka brännskador. Skötsel och rengöring Rengöring av ångstationen

• Använd inga rengöringsmedel eller avkalkningsmedel vid rengöring av stryksulan eller ångstationen.

• Stoppa aldrig järnet eller basenheten under rinnande vatten.

• Rengör stryksulan med jämna mellanrum med en fuktad svamp som ej repar.

• Rengör då och då apparatens plastdelar med en mjuk, lätt fuktad trasa. Råd :Vid andra material änlinne eller bomull, hållstryksulan en bit frånplagget för att inte brännamaterialet. 1800118261 GTH GV8330-8360 ok_110x154 11/02/10 15:00 Page6566 Avkalka enkelt ångstationen : För att förlänga ångstationens livslängd och undvika kalkavlagringar är den utrustadmed en integrerad kalkuppsamlare. Uppsamlaren, placerad i behållaren, lagrarautomatiskt kalkavlagringar som bildas inuti. Funktionsprincip:
• En orange kontrollampa “anti-calc” blinkar på kontrollpanelen och indikerar att uppsamlaren ska sköljas - fig.13 Observera att det ska göras när ångstationen varit urkopplad i mer än två timmaroch är helt kall. Gör avkalkningen av ångstationen i närheten av en diskbänk dåvatten kan rinna ut från behållaren när den öppnas.
• När ångstationen är helt kall, ta av locket till kalkuppsamlaren - fig.16

• Skruva av uppsamlaren helt och ta ut den ur behållaren, den innehåller alla kalkavlagringar som samlats - fig.17 och fig.18.

För en noggrann rengöring av uppsamlaren räcker det med att skölja den underrinnande vatten för att avlägsna alla kalkavlagringar den innehåller - fig.19.

Sätt tillbaka uppsamlaren på sin plats och skruva i den helt för att garanteratätningen - fig.20.

Sätt tillbaka locket på sin plats. Vid nästa användning, tryck på knappen “reset” på kontrollpanelen för att släcka den orange kontrollampan “anti-calc”. ”Auto off” system

• För din säkerhet är ångstationen utrustad med ett “auto off” system, som innebär att ångstationen övergår till stand-by läge efter 8 minuter utan användning eller i händelse av glömska.

• En röd kontrollampa blinkar på kontrollpanelen som indikerar att apparaten är i stand-by läge - fig.15.

• För att återigen aktivera ångstationen : - Tryck på knappen “Restart”. - Vänta tills kontrollampan “ånga klar” inte längre blinkar innan du återupptar strykningen.

• Om du inte använder ångknappen under en period på minst 8 minuter, stänger “auto off” systemet av ångstationen för din säkerhet. Förvaring av ångstationen

• Ställ strykjärnet på basenhetens avställningsplatta.

• Slå av strömbrytaren på / av O/I och dra ur sladden ur vägguttaget.

• Fäll upp spärren på strykjärnet ända tills den låses (ett « klick » hörs) – fig.2. Strykjärnet är nu säkert spärrat på basenheten.

• Förvaring av ångsladden: ta sladden och vik den dubbelt så att den bildar en ögla. Stoppa in öglan i förvaringsutrymmet och putta försiktigt in den tills du ser sladden på andra sidan – fig.24.

• Fäll upp ultracord systemet på hälen - fig.8.

• Linda upp elsladden.

• Nu kan du ställa undan ångstationen för förvaring genom att transportera den med järnets handtag. Använd aldrigavkalkningsmedel (vinäger,kemiska avkalkningsmedel..)för att skölja vattentanken:skador kan uppstå i den.Innan sköljning avångstationen, är detnödvändigt att låta densvalna i mer än 2 timmar,för att undvika all risk förbrännskador. Bidra till att skydda miljön ! Apparaten innehåller en mängd material som kan återanvändas eller återvinnas. ‹ Lämna in den på en återvinningsstation eller i annat fall till en godkänd serviceverkstad för en miljöriktig hantering. 1800118261 GTH GV8330-8360 ok_110x154 11/02/10 15:00 Page6667

ÅTGÄRDER Ångstationen startar inte.Termostatlampan och på/avknappen lyser inte.Ångstationen är inte påsatt.“Auto off” systemet har aktiverats.Kontrollera att din ångstation är korrekt ansluten och tryckpå strömbrytaren på/av (som sitter på basenhetens sida).Tryck på knappen “restart”.Vattnet rinner ut ur stryksulans hål. Det finns kondensvatten i ledningarna fördet är första gången du använder ångaeller så har du inte använt ånga på enlängre tid.Tryck på ångknappen tills järnet avger ånga (riktat bort frånstrykbordet). Du trycker på knappen för ånga närstrykjärnet inte ännu är tillräckligt varmt.Vänta tills strykjärnets kontrollampa har släckts innan dutrycker på knappen för ånga.Minska ångflödet när du stryker vid låg temperatur(ångmängden regleras på kontrollpanelen).Kontakta en auktoriserad service-verkstad.Vattenränder syns på tvätten. Din strykbräda är genomdränkt av vatteneftersom den inte är anpassad för kraftenfrån en ångstation.Se till att använda ett lämpligt strykbord.Det blir vita avlagringar påstryksulan.Ångstationen avger kalkavlagringar för attden inte sköljs med jämna mellanrum.Skölj uppsamlaren (se § “avkalka ångstationen”).Brunfärgat vatten rinner ut urstryksulans hål och lämnarfläckar på plagget.Du använder kemiska avkalkningsmedeleller tillsatser i strykvattnet.Tillsätt aldrig dessa produkter i den löstagbaravattentanken eller i ångstationen (serekommendationer under vatten som skall användas).Kontakta en auktoriserad service-verkstad.Stryksulan är smutsig ellerbrunfärgad och riskerar attlämna fläckar på plagget. Vald temperatur är för hög. Var god se våra råd angående temperaturinställning. Dina plagg har inte sköljts tillräckligt eller duhar strykt ett nytt plagg innan du tvättade det. Se till att plaggen är tillräckligt sköljda för att avlägsnaeventuella tvättmedelsrester eller kemiska produkter från nyaplagg.Du har använt stärkelse. Spreja alltid stärkelse på motsatt sida till den som skallstrykas. För alla andra problem, kontakta en godkänd serviceverkstad som kan kontrollera strykjärnet. Järnet avger lite ånga elleringen ånga alls.Vattentanken är tom (indikeringslampaför tom tank lyser).Fyll den löstagbara vattentanken. Kontrollera att denlöstagbara vattentanken är ordentligt på plats.Ångreglaget är ställt på minimum.Öka ångflödet (reglage på panelen). Stryksulans temperatur är satt på maxi- mum. Ångstationen fungerar men stryksulan är väldigt varm och torr. Som en konsekvens blir ångan knappt synbar. Den röda lampan “tomvattentank” lyser.Vattentanken är tom.Fyll vattentanken. Ånga sipprar ut från tankens lock. Locket är ej påskruvat ordentligt. Dra åt locket. Lockets packning är skadad. Kontakta en godkänd serviceverkstad för att beställa en ny packning. Vatten eller ånga kommer ut under apparaten. Apparaten är defekt. Sluta att använda apparaten och kontakta en auktoriserad service-verkstad. Problem med din ångstation? 1800118261 GTH GV8330-8360 ok_110x154 11/02/10 15:00 Page6768 Viktige anbefalinger Sikkerhetsregler
