MANUAL DE UTILIZADOR Pro Express Turbo GV8335 TEFAL

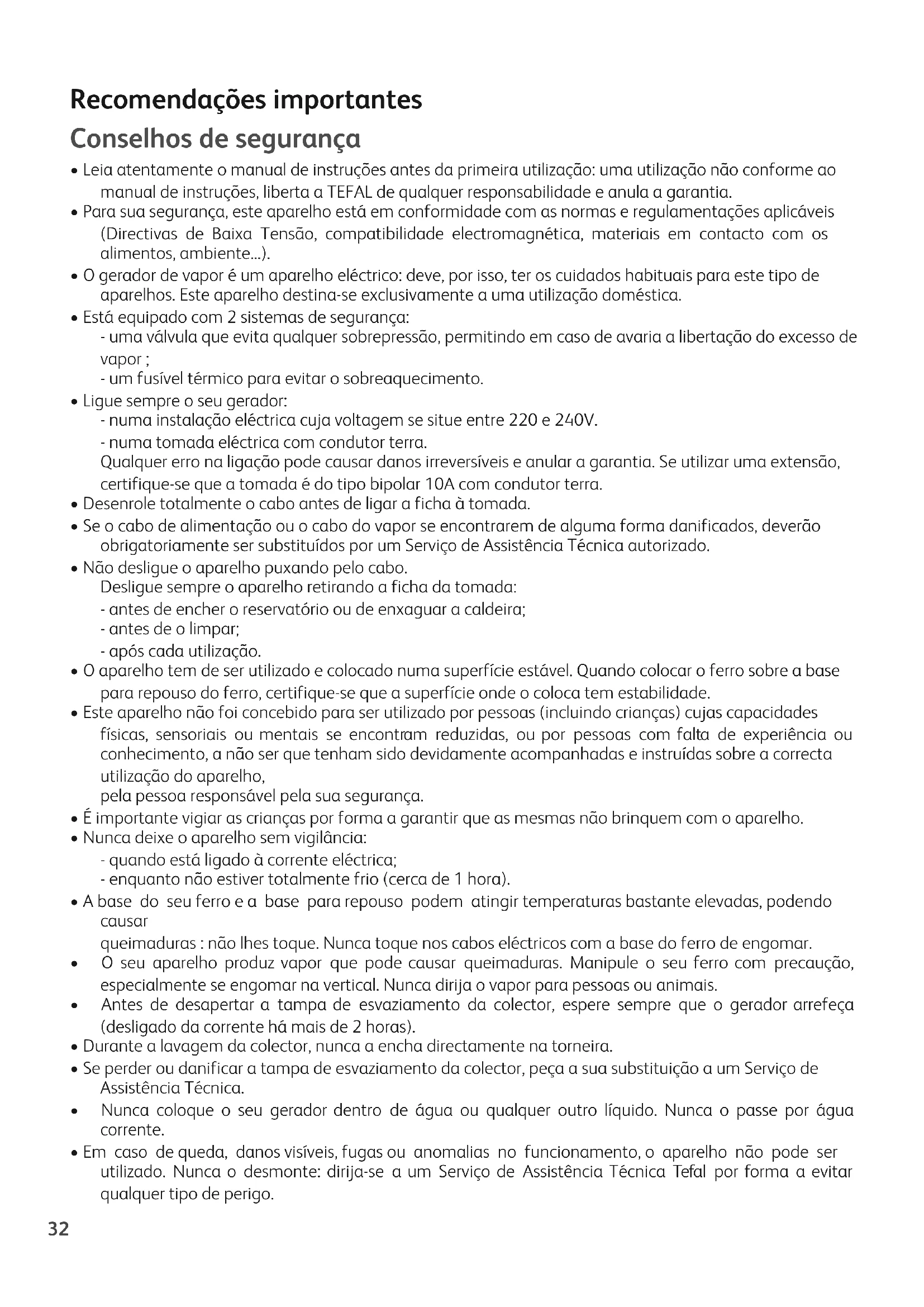

• Leia atentamente o manual de instruções antes da primeira utilização: uma utilização não conforme ao manual de instruções, liberta a TEFAL de qualquer responsabilidade e anula a garantia.

• Para sua segurança, este aparelho está em conformidade com as normas e regulamentações aplicáveis (Directivas de Baixa Tensão, compatibilidade electromagnética, materiais em contacto com os alimentos, ambiente...).

• O gerador de vapor é um aparelho eléctrico: deve, por isso, ter os cuidados habituais para este tipo de aparelhos. Este aparelho destina-se exclusivamente a uma utilização doméstica.

• Está equipado com 2 sistemas de segurança: - uma válvula que evita qualquer sobrepressão, permitindo em caso de avaria a libertação do excesso de vapor ; - um fusível térmico para evitar o sobreaquecimento.

• Ligue sempre o seu gerador: - numa instalação eléctrica cuja voltagem se situe entre 220 e 240V. - numa tomada eléctrica com condutor terra. Qualquer erro na ligação pode causar danos irreversíveis e anular a garantia. Se utilizar uma extensão, certifique-se que a tomada é do tipo bipolar 10A com condutor terra.

• Desenrole totalmente o cabo antes de ligar a ficha à tomada.

• Se o cabo de alimentação ou o cabo do vapor se encontrarem de alguma forma danificados, deverão obrigatoriamente ser substituídos por um Serviço de Assistência Técnica autorizado.

• Não desligue o aparelho puxando pelo cabo. Desligue sempre o aparelho retirando a ficha da tomada: - antes de encher o reservatório ou de enxaguar a caldeira; - antes de o limpar; - após cada utilização.

• O aparelho tem de ser utilizado e colocado numa superfície estável. Quando colocar o ferro sobre a base para repouso do ferro, certifique-se que a superfície onde o coloca tem estabilidade.

• Este aparelho não foi concebido para ser utilizado por pessoas (incluindo crianças) cujas capacidades físicas, sensoriais ou mentais se encontram reduzidas, ou por pessoas com falta de experiência ou conhecimento, a não ser que tenham sido devidamente acompanhadas e instruídas sobre a correcta utilização do aparelho, pela pessoa responsável pela sua segurança.

• É importante vigiar as crianças por forma a garantir que as mesmas não brinquem com o aparelho.

• Nunca deixe o aparelho sem vigilância: - quando está ligado à corrente eléctrica; - enquanto não estiver totalmente frio (cerca de 1 hora).

• A base do seu ferro e a base para repouso podem atingir temperaturas bastante elevadas, podendo causar queimaduras : não lhes toque. Nunca toque nos cabos eléctricos com a base do ferro de engomar.

• O seu aparelho produz vapor que pode causar queimaduras. Manipule o seu ferro com precaução, especialmente se engomar na vertical. Nunca dirija o vapor para pessoas ou animais.

• Antes de desapertar a tampa de esvaziamento da colector, espere sempre que o gerador arrefeça (desligado da corrente há mais de 2 horas).

• Durante a lavagem da colector, nunca a encha directamente na torneira.

• Se perder ou danificar a tampa de esvaziamento da colector, peça a sua substituição a um Serviço de Assistência Técnica.

• Nunca coloque o seu gerador dentro de água ou qualquer outro líquido. Nunca o passe por água corrente.

• Em caso de queda, danos visíveis, fugas ou anomalias no funcionamento, o aparelho não pode ser utilizado. Nunca o desmonte: dirija-se a um Serviço de Assistência Técnica Tefal por forma a evitar qualquer tipo de perigo. 1800118261 GTH GV8330-8360 ok_110x154 11/02/10 15:00 Page3233 Descrição

5. Base para repouso do ferro

6. Interruptor luminoso ligar/desligar

7. Enrolador do cabo de alimentação

(consoante o modelo)

8. Compartimento de arrumação do cabo

10. Botão Turbo (consoante o modelo)

11. Arco de bloqueio Lock-System (consoante o

12. Reservatório de água

13. Pega do reservatório amovível

14. Caldeira (no interior do gerador de vapor)

15. Cabo de ligação do ferro à base do

gerador de vapor (cabo de vapor)

16. Compartimento de arrumação do cabo de

17. Reservatório colector de calcário

18. Colector de calcário

19. Painel de comandos

a. Luz piloto “depósito de água vazio” b. Luz piloto “auto off” c. Botão “RESTART” d. Luz piloto “anti-calc” e. Botão “Reset” f. Luz piloto “vapor pronto” g. Comando regulador do débito de vapor Sistema de bloqueio do ferro na base - Lock-system (consoante o modelo)

• O seu gerador de vapor está equipado com um sistema de bloqueio do ferro integrado na caldeira, para facilitar o transporte e a arrumação – fig.1: - Bloqueio – fig.2. - Desbloqueio – fig.3.

• Para transportar o gerador de vapor pela pega do ferro: - coloque o ferro sobre a base para repouso do ferro integrada no gerador e puxe o arco de bloqueio sobre o ferro até este encaixar e ficar bloqueado (até se ouvir um "clic") – fig.2. - segure no ferro pela pega para transportar o gerador – fig.1. Preparação Que tipo de água utilizar ?

• O seu aparelho foi concebido para funcionar com água da torneira.

• Nunca utilize água com aditivos (amido, fragrância, substâncias aromáticas, amaciador, etc.), nem água de bateria ou de condensação (por exemplo, água das máquinas de secar roupa, água dos frigoríficos, água dos aparelhos de ar condicionado, água da chuva). Estas águas contêm detritos orgânicos ou elementos minerais que se concentram sob o efeito do calor e provocam salpicos, derrames de cor castanha ou um envelhecimento prematuro do seu aparelho. Encher o reservatório

• Certifique-se de que o aparelho está desligado da corrente e que a base do ferro e a base de repouso do ferro estão frias.

• Retire o reservatório de água amovível com a ajuda da pega (situada na parte da frente do gerador de vapor) – fig.4.

• Encha o reservatório de água sem exceder o nível Max – fig.6. e fig.7.

• Insira até ao fundo no compartimento, devendo ouvir um "clic" de bloqueio – fig.5.

Se a sua água for muito calcária, misture a água da torneira com água desmineralizada à venda no mercado nas seguintes proporções : - 50% de água da torneira, - 50% de água desmineralizada. 1800118261 GTH GV8330-8360 ok_110x154 11/02/10 15:00 Page3334 Sistema Ultracord (consoante o modelo)

• O ferro está equipado com um sistema de extensão do cabo (Easy Cord) para evitarque este se arraste sobre a roupa e a enrugue enquanto engoma. Evita igualmenteque o cabo interfira com os movimentos da mão.Para engomar com o sistema Ultracord:- O sistema Ultracord desliza automaticamente para trás.- Sempre que colocar o ferro sobre a base do suporte, o sistema Ultracordintegra-se neste último e abre-se automaticamente logo que utilizar o ferro.Para arrumar o gerador:- Bloqueie o arco sobre a base.- Um íman permite manter o arco sobre a base e, deste modo, facilitar a arrumaçãodo gerador de vapor – fig.8. Coloque o seu gerador de vapor a funcionar
• Desenrole completamente o cabo de alimentação e retire o cabo do vapor do seu compartimento – fig.23.• Rebata o arco de bloqueio para a frente por forma a desbloquear o gancho de segurança (consoante o modelo) – fig.3. • Ligue a ficha à tomada com ligação à terra.• Carregue no interruptor ligar/desligar : a luz piloto verde (localizada no painel de comandos) pisca e a caldeira aquece – fig.14. Quando a luz piloto verde fica fixa (cerca de 2 mn) o vapor está pronto. Utilização Engomar com vapor
• Regule o termóstato do ferro seleccionando o tipo de tecido a engomar(ver quadro mais abaixo).• A luz-piloto do ferro acende. Atenção: o aparelho está pronto quando a luzdo ferro se desliga e quando a luz verde do vapor permanece fixa.• Regule o débito de vapor (no painel de comandos).• Durante o funcionamento, a luz piloto do ferro e a luz piloto de vaporpronto acendem e apagam consoante as necessidades de aquecimento.Este procedimento não tem qualquer consequência na utilização doaparelho.• Para obter vapor, carregue no comando do vapor que se encontra porbaixo da pega do ferro – fig.10. Se soltar o comando, o vapor pára.• Após aproximadamente um minuto, e regularmente durante a utilização, abomba eléctrica integrada no seu aparelho injecta água para a caldeira. Oruído produzido durante este procedimento é perfeitamente normal.• Se utilizar amido, pulverize-o no lado oposto ao que vai ser engomado. Regule a temperatura e o débito de vapor TIPO DE TECIDO REGULAÇÃO DO TERMÓSTATO REGULAÇÃO DO COMANDO DE VAPOR Linho, algodão

Sintéticos (acetato, acrílico, poliamida, poliester) REGULAÇÃO DO TERMÓSTATO DO FERRO E DO BOTÃO DE COMANDO DO DÉBITO DE VAPOR EM FUNÇÃO DO TIPO DE TECIDO A ENGOMAR :Não coloque o ferro sobreum suporte metálico massim sobre a base pararepouso do ferro que seencontra equipada comprotecções antderrapantes,concebidas para resistir atemperaturas altas.No caso de dúvida sobre a natureza do tecido da peça de roupa, consulte a etiqueta.Aquando da primeirautilização, o aparelhopoderá libertar fumos eodores inofensivos. Estefenómeno semconsequências,desaparecerá logo que ocomece a utilizar. 1800118261 GTH GV8330-8360 ok_110x154 11/02/10 15:00 Page3435

• Regulação do termóstato do ferro: - Comece por engomar os tecidos que só podem ser engomados a temperaturas baixas (•) e termine com os tecidos resistentes a temperaturas elevadas (••• ou Máx). - Se engomar um tecido com fibras mistas, regule a temperatura para a fibra mais delicada. - Se engomar peças de roupa de lã, carregue no comando do vapor do ferro por impulsos – fig.10, sem pousar o ferro sobre a peça. Evitará, assim, que a roupa fique com lustro.

• Regulação do débito do vapor (ver quadro anterior): - Se engomar um tecido grosso, aumente o débito do vapor. - Se engomar a baixa temperatura, regule o comando do débito de vapor para a posição mini.

• Engomar sem vapor: - Não pressione o comando de vapor localizado na pega do ferro. Engomar na vertical

• Regule o cursor de termóstato do ferro e o comando de débito de vapor (situado no painel de comandos) na posição máxima.

• Pendure a peça de roupa num cabide e estique ligeiramente o tecido com uma mão. Uma vez que o vapor produzido é muito quente, nunca passe a ferro roupa vestida numa pessoa, utilize sempre um cabide.

• Coloque o ferro na vertical, carregue no comando de vapor (situado na pega do ferro) de forma intermitente – fig.10, efectuando um movimento de cima para baixo – fig.9. Encher o reservatório durante a utilização

• Produção de vapor inexistente e luz piloto vermelha "depósito vazio" acesa: o reservatório de água está vazio – fig.11.

1. Retire o reservatório de água amovível com a ajuda da pega (situada na parte da

frente do gerador de vapor) e encha-o sem exceder o nível máx.

2. Insira até ao fundo no compartimento, até ouvir um"clic" de bloqueio.

3. Prima a tecla "RESTART" – fig.12 (situada no painel de comando) para

continuar a engomar. Função TURBO (consoante o modelo)

• Dê 2 ou 3 impulsos no comando turbo para obter, pontualmente, mais vapor: - para engomar tecidos mais grossos, - para eliminar vincos, - para engomar na vertical Utilize a função turbo com precaução na medida em que a potência excepcional do vapor pode causar queimaduras. Limpeza e manutenção Limpar o seu gerador

• Não utilize nenhum detergente ou produto descalcificante para limpar a base do ferro ou a caldeira.

• Nunca passe o ferro ou a respectiva caldeira por água.

• Limpe regularmente a base utilizando uma esponja não metálica e ligeiramente humedecida.

• Regularmente, limpe as partes plásticas com um pano macio ligeiramente humedecido. Dica: para uma limpeza mais fácil e não agressiva da base do ferro, utilize uma esponja húmida na base ainda morna. Aquando da primeira utilização ou se não tiver utilizado o vapor durante alguns minutos: afaste o ferro da peça de roupa e carregue repetidamente no comando do vapor de modo a eliminar a água fria no circuito de vapor. Nossos conselhos : Para tecidos que não o linho ou o algodão, mantenha o ferro a uma distância de alguns centímetros para não queimar o tecido.

1800118261 GTH GV8330-8360 ok_110x154 11/02/10 15:00 Page3536 O seu produto contém materiais que podem ser recuperados ou reciclados. ‹ Entregue-o num ponto de recolha para possibilitar o seu tratamento. Descalcifique o seu gerador de vapor : Para prolongar a duração útil do seu gerador de vapor e evitar os resíduos de calcário, o seu gerador está equipado com um colector de calcário integrado. Este colector, colocado na cuba, recupera automaticamente o calcário que se forma no interior. Princípio de funcionamento:

• Uma luz piloto laranja “anti-calc” pisca no painel de controlo para indicar que é necessário enxaguar o colector - fig.13 Atenção, esta operação não deve ser efectuada se o gerador não estiver desligado há mais de duas horas e completamente frio. Para efectuar esta operação, o gerador deve ser colocado na proximidade de um lava-loiça dada a possibilidade de sair água da cuba aquando da sua abertura.

• Uma vez o gerador totalmente arrefecido, retire a tampa do colector de calcário - fig.16

• Desenrosque totalmente o colector e retire-o da caixa. O colector contém o calcário acumulado na cuba - fig.17 et fig.18.

• Para limpar devidamente o colector, basta enxaguá-lo com água corrente de modo a eliminar o calcário que contém - fig.19.

• Volte a instalar o colector no respectivo compartimento enroscando-o na totalidade de modo a assegurar a estanquicidade - fig.20.

• Volte a colocar a tampa no lugar. Aquando da próxima utilização, prima o botão “reset” situado no painel de controlo para desligar o indicador laranja “anti-calc”. Sistema “auto off”

• Para uma maior segurança, o gerador está equipado com um sistema “auto off”, que coloca o gerador em standby ao fim de 8 minutos de não utilização ou no caso de esquecimento.

• Um indicador luminoso vermelho pisca no painel de controlo para indicar a entrada em standby do aparelho - fig.15.

• Para reactivar o gerador: - Prima o botão “Restart”. - Aguarde até que o indicador do botão “vapor pronto” deixe de piscar antes de voltar a engomar.

• Se não utilizar a função vapor durante pelo menos 8 minutos, o sistema “auto off” desactiva o gerador para uma maior segurança. Arrumar o seu gerador

• Coloque o ferro sobre o suporte para repouso do ferro do gerador.

• Desligue o gerador no interruptor luminoso ligar/desligar e retire a ficha da tomada.

• Puxe o arco de bloqueio sobre o ferro até encaixar (até ouvir um "clic") – fig.2. Deste modo, o ferro fica bloqueado de forma totalmente segura sobre a respectiva caldeira.

• Arrume o cabo do vapor no respectivo compartimento. Pegue no cabo e dobre-o ao meio. Coloque a ponta dobrada no compartimento e empurre devagar até que esta apareça na outra extremidade do compartimento – fig.24.

• Rebata o sistema ultracord sobre a base – fig.8.

• Deixe arrefecer o gerador antes de o arrumar num armário fechado ou num local estreito.

• Pode arrumar o gerador de vapor transportando-o pela pega do ferro com toda a segurança. Protecção do ambiente em primeiro lugar! Não introduza produtosanti-calcário (vinagre,detergentes anti-calcárioindustriais…) paradescalcificar a caldeira porforma a não danificá-la.Antes de proceder aoesvaziamento do gerador devapor, deve,obrigatoriamente, deixá-laarrefecer durante mais de 2horas por forma a evitarqualquer risco dequeimadura.. 1800118261 GTH GV8330-8360 ok_110x154 11/02/10 15:00 Page3637

Problemas com o seu gerador ? Para outros problemas, dirija-se a um Serviço de Assistência Técnica autorizado para uma inspecção do seu ferro. PROBLEMAS

SOLUÇÕES A luz piloto do gerador nãoacende ou a luz piloto doferro e o interruptorligar/desligar não acendem.O aparelho não está ligado.Certifique-se que o aparelho está ligado e carregueno botão on/off.A água sai pelos orifícios dabase.A água condensou-se nos tubosporque está a utilizar o vapor pelaprimeira vez ou já não o utiliza háalgum tempo.Carregue no comando de vapor, afastado da tábuade engomar, até o ferro produzir vapor.A base não está suficientementequente.Reduza o débito de vapor quando engoma a baixatemperatura (controlo do débito de vapor no painelde comandos). Aguarde que a luz piloto do ferro seapague antes de utilizar o comando de vapor.O termóstato está desregulado: atemperatura continua demasiadobaixa.Contact um Serviço de Assistência Técnica. Marcas de água aparecem na roupa. A capa da sua tábua está saturada com água. Não se adapta à potência de um gerador. Certifique-se que a tábua é adequada (tabuleiro com grelha que evite a condensação). Marcas brancas ou castanhas saiem pelos orificios da base. A sua caldeira está a libertar calcário, uma vez que não é enxaguada regularmente. Enxagúe o colector (consulte § “descalcifique o seu gerador de vapor”). Sai líquido castanho pelos orifícios da base que mancha a roupa. Utiliza produtos químicos para retirar o calcário ou aditivos na água que utiliza para engomar. Nunca utilize este tipo de produto no reservatório amovível ou na caldeira. Contacte um Serviço de Assistência Técnica. A base está suja ou castanha e pode manchar a roupa. Utiliza uma temperatura muito elevada. Veja os nossos conselhos sobre a regulação das temperaturas. A sua roupa não está suficientemente bem lavada ou engomou uma nova peça de roupa antes de a ter lavado. Certifique-se que a roupa está suficientemente enxaguada por forma a retirar os eventuais resíduos de detergente ou produtos químicos das roupas novas. Utiliza goma. Pulverize sempre o amido no lado oposto ao que vai ser engomado. Existe pouco ou nenhum vapor. O depósito está vazio (luz vermelha acesa). Encha o depósito amovível. Certifique-se que o depósito de água está bem encaixado até ouvir o "clic". O débito de vapor está regulado no mínimo. Aumente o débito de vapor (botão de regulação no painel de comandos). Encheu o depósito e já não há vapor. O depósito está mal encaixado. Certifique-se que o depósito de água está bem encaixado até ouvir o "clic". A luz vermelha “depósito de água vazio” está acesa. O depósito está vazio. Encha o depósito amovível. Sai vapor em redor do colector O colector está mal apertado. Volte a apertar o colector. A junta do colector está danificada. Contacte um serviço de assistência técnica autorizado. O aparelho está avariado. Não utilize mais o gerador e contacte um serviço de assistência técnica autorizado. Sai vapor por baixo do aparelho. O aparelho está avariado. Não utilize o gerador e contacte um Serviço de Assistência Técnica. 1800118261 GTH GV8330-8360 ok_110x154 11/02/10 15:00 Page3738 Importanti raccomandazioni Avvertenze di sicurezza
