Produkttyp	Splitklimatanläggning (inomhusenhet + utomhusenhet)
Märke	Whirlpool
Modell	SPIW312A3WF.1
Köldmedium	R32, GWP 675, max laddning 2,5 kg
Elförsörjning	Enfas, 230 V / 50 Hz, dedikerad krets med strömbrytare (16A för 9K-12K, 20A för 18K, 25A för 24K)
Effekt (Btu/h)	Konfigurationer 9K, 12K, 18K, 24K (beroende på exakt modell)
Driftlägen	Kylning, Värme, Ventilation, Avfuktning (torrt)
Huvudfunktioner	6th Sense, Sleep (4 nivåer), Jet (snabb kylning/värme), Around U, timer, automatisk omstart, supersilent, energisparläge

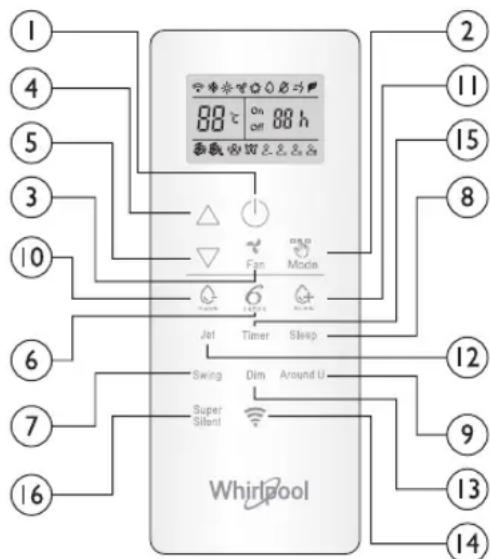

Kontroll	Infraröd fjärrkontroll (räckvidd 7 m), på/av-knapp på inomhusenheten, Wi-Fi-kompatibel (valfritt med Wpro SmartClim)
Luftfilter	Tvättbart; rengöring rekommenderas var 200:e timme eller varannan vecka i dammig miljö; rengöringsindikator efter 720 timmar
Underhåll	Rengör frontpanelen med en mjuk, torr trasa eller ljummet vatten (<40°C); använd inte slipande rengöringsmedel eller ångrengörare
Elektriska säkerhetsföreskrifter	Jordfelsbrytare (RCD) 30 mA obligatorisk; jordning enligt standard; strömkabel H07RN-F (area beroende på effekt)
Installation	Måste utföras av kvalificerad tekniker; rumsyta >10 m²; minsta avstånd mellan enheter och antändningskällor
Dimensioner inomhusenhet	Ej specificerade i manualen; se märkplåten
Vikt	Ej specificerad
Servicekod	Finns under etiketten 'Service' på inomhusenheten och i garantihäftet
Eftermarknadsservice	Kontakta auktoriserad Whirlpool-service; ha till hands faktura och servicekod
Reparerbarhet	Använd endast originaldelar; alla ingrepp av kvalificerad professionell

Vanliga frågor - SPIW312A3WF.1 WHIRLPOOL

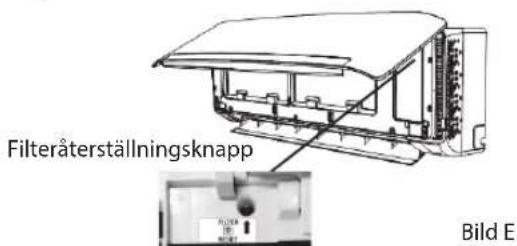

Hur rengör jag luftfiltret på Whirlpool SPIW312A3WF.1?

Stäng av och koppla bort apparaten. Öppna frontpanelen, ta bort filtret genom att trycka på handtaget. Tvätta det i ljummet vatten (<40°C) med neutralt rengöringsmedel om det är mycket smutsigt. Torka det helt, sätt tillbaka det och tryck på filteråterställningsknappen (med en stift) för att släcka indikatorn.

Vad betyder temperaturindikatorn som visar 'FC'?

Symbolen 'FC' på inomhusenhetens display indikerar att det är dags att rengöra luftfiltret. Den visas efter 720 timmars användning. När filtret har rengjorts, tryck på återställningsknappen bakom frontpanelen för att radera meddelandet.

Kan jag använda luftkonditioneringen utan fjärrkontroll?

Ja, en på/av-knapp på inomhusenheten gör det möjligt att starta apparaten i 6th Sense-läge eller stänga av den. Tryck kort för att sätta på/stänga av; håll inte intryckt länge för att undvika funktionsfel.

Vilket köldmedium använder apparaten och vilka försiktighetsåtgärder?

Luftkonditioneringen använder gasen R32 (GWP 675), ett brandfarligt köldmedium. Maximal laddning är 2,5 kg. Installation och underhåll måste utföras av certifierad professionell. Borra inte i rör och utsätt dem inte för antändningskällor. Förvara apparaten i ett ventilerat utrymme större än 10 m².

Varför kyler inte min luftkonditionering?

Kontrollera att filtret inte är igensatt, att luftintag/utlopp är fria, att inställd temperatur är lägre än rumstemperaturen, och att dörrar/fönster är stängda. Vänta 3 minuter efter avstängning innan du startar om.

Hur aktiverar jag energisparläget?

På fjärrkontrollen, tryck på knappen Power save (på vissa modeller är den kombinerad med en annan knapp). Det minskar förbrukningen genom att automatiskt justera temperaturen och fläktens hastighet.

Vilka sömnlägen finns tillgängliga?

Sömnläget erbjuder 4 nivåer: Sleep 1, Sleep 2, Sleep 3 och Sleep 4. De justerar gradvis temperaturen under natten för optimal komfort. Tryck flera gånger på Sleep-knappen för att välja nivå.

Hur ansluter jag luftkonditioneringen till Wi-Fi?

Apparaten har inte inbyggt Wi-Fi. Du kan använda tillbehöret Wpro SmartClim (säljs separat) för att styra luftkonditioneringen på distans via en smartphone-app. Kontakta eftermarknadsservice för köp.

Vad gör jag om fjärrkontrollen inte fungerar?

Kontrollera att batterierna (2x AAA, 1,5 V) är korrekt insatta och inte förbrukade. Se till att inget blockerar mottagaren på inomhusenheten och att du är inom 7 m. Vid störning, koppla bort apparaten i 2-3 sekunder för att återställa.

Hur får jag tag på den fullständiga manualen?

Ladda ner den fullständiga manualen från webbplatsen docs.whirlpool.eu genom att ange apparatens referens eller skanna QR-koden som finns i manualen eller på apparaten.

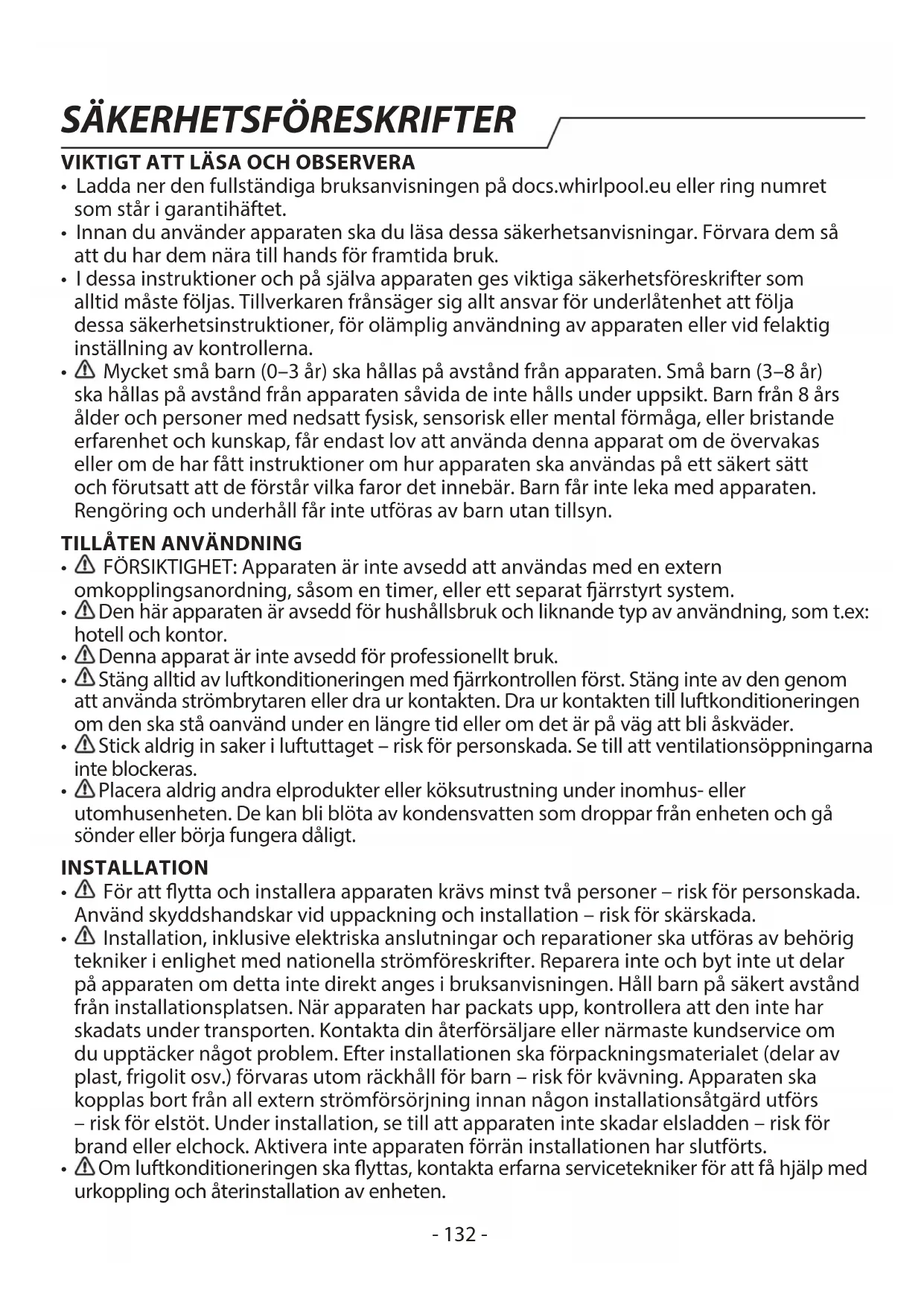

BRUKSANVISNING SPIW312A3WF.1 WHIRLPOOL

• Ladda ner den fullständiga bruksanvisingen på docs.whirlpool.eu eller ring numret som stär i garantihäftet.
• Innan du anvander apparaten sca du lasa dessa sakerhetsanvisningar. Förvara dem sa att du har dem nara till hands for framtida bruk.
• I dessa instruktioner och på själva apparaten ges viktiga sakerhetsföreskrifter som alltid måste följas. Tillverkaren fransager sig allt ansvar for underlåtenhet att folja dessa sakerhetsinstruktioner, För olämpig användning av apparaten eller vid felaktiginstalling av kontrollerna.
• Mycket små barn (0–3 År) skå hällas på avständ frän apparaten. Små barn (3–8 År) skå hällas på avständ frän apparaten savida de inte hälls under uppsikt. Barn från 8 Års alder och personer med nedsatt fysisk, sensorisk eller mental formmåga, eller bristande erfarenhet och kunskap, fär endast lov att användaenna apparat om de overvakas erler om de har fätt instruktioner om hur apparaten skanvändas på ett saker tätt och forutsatt att de Förstår vilka faror det innebär. Barn fär inte leka med apparaten. Rengöring och unterhäll fär inte utforas av barnutan tillsyn.

TILLÄTEXN ANVÄNDNING

FÖRSIKTIGHET: Apparaten ar inte avsedd att användas med en extern omkopplingsanordning, sösom en timer, eller att separate fjärrstyrt system.
- Den har apparaten ar avsedd for hushållsbruk och liknande typ av användning, som t.ex: hotell och kontor.
Denna apparat ar inte avsedd for professionelt bruk.
- Stäng alltid av luftkonditioneringen med fjarrkontrollen Först. Stäng inte av den genom att använda strömbrytaren eller dra ur kontakten. Dra ur kontakten till luftkonditioneringen om den skå stå oanvänd under en langre tid eller om det är på väg att blå askväder.
- Stick aldrig in saker i luftuttaget - risk for personskada. Se till att ventilationsöppningarna inte blockeras.
- Placera aldrig andra elprodukter eller köksutrustning under inomhus-ller utomhusenheten. De kan blblota av kondensvatten som droppar fran encheten och gå sönder eller börjafungera dāligt.

INSTALLATION

• For att flytta och installerera apparaten kravs minst två personer - risk För persorskada. Använd skyddshandskar vid uppackning och installation - risk För skärskada.
• Installation, inklusive elektriska ansluttingar och reparationer ska utföras av behörig tekniker i enlighet med nationella strömföreskrifter. Reparera inte och byt inte ut delar på apparaten om detta inte direkt anges iBruksanvisningen. Håll barn på säkert avständ frän installationsplatsen. När apparaten har packats upp,kontrollera att den inte har skadats under Transporten. Kontakta din Återförsäljare eller narrmaste kundservice om du upptäcker nagot problem. Efter installationen skä forpackningsmaterialielet (deler av plast, frigolit osv.) Förvaras utom räckhäll for barn - risk for kvävning. Apparaten skakopplas bort frän all extern strömförsörjning innan Norway installationsatgård elförs - risk for elstöt. Under installation, se till att apparaten inte skadar elsladden - risk for brand eller elchock. Aktivera inte apparaten forrän installationen har sluförts.
• Om luftkonditioneringen ske flyttas, kontakta erfarna servicetekniker for att få hjälp med urkoppling och Återinstallation av encheten.

SÄKERHETSFORESKRIFTER

• Apparaten ska inte installeras i tvättstugor.

VARNINGAR GÄLLANDE EL

• Strömförsörjningen måste stämma overens med markspänningen med separat ledningsdragning for apparaten.
  Elsladdens diameter maste uppfylla kraven.
• En flerpolig brytare maste installereras i den fasta installationen enligt gällande ledningsdragningsbestämmer. Dessutom skaparaten jordas i enlighet med nationella elsakerhetsstandarder.
• En allpolig sakerhetsbrytare med en kontaktseparation på minst 3 mm für alla poler skä finnas installerad i den fasta installationen.
  Använd inte fängningskablar,grenuttag eller adaptrar. När installationen ar klar skdet inte gå att komma at de elektriska componenterna. Använd inte apparaten om du arvat eller barfota.Använd inteenna apparat om elsladden erler stickkontakten ar skadad,om den inte fungerar som den ske erler om den har skadats erler fallit ned pa golvet.
• Om elsladden ar skadad ska den bytas ut mot en identisk av tillverkaren, tillverkarens serviceagent eller liknande kvalificerad installer for att undvika fara - risk for elstot.
• En jordfelsbrytare med en felström på som mest

30 mASTAINGA i den fasta installationen enligt nationella bestammelser.

• Temperaturen i köldmediekretsenkommen att vara Hög, söhl anslutningskabeln borta frän kopparröret.
• Se till att det finns en saker jordforbindelse med en jordkabel ansluten till byggnadens särskilda jordnungssystem. Låt behörig tekniker eller elektriker utföra installationen.

Apparaten maste vara utrustad med en laktion med tillracklig kapacitet. Strombrytaren maste ocks ha en magnetisk och termisk utlosningsfunktion for att ge tillrackligt skydd vid kortslutning och overbelastning.

Modell 9K och 12K 18K 24K
Erforderlig märkström für strömbrytaren	16A 20A 25A

• Beträffande anslutning av elsladd och kabel mellan inomhus- och utomhusenhet, se einschemat på apparaten.

RENGÖRING OCH UNDERHÄLL

• VARNING: Försakra dig om att apparaten ar avständg och bortkopplad fran elnätet innan nagot underhällarsarbete pabörjas - risk För elstöt. Använd aldrig Ångtvätt - risk För elstöt.
• Underhäll och reparation som kräver assistans från annan behörig personal skut Föras under overinseende av en person som har erfarenhet av att använda brandfarliga köldmedier.
• Service ske alltid utforas med den utrustning som tillverkaren rekommenderar.

ÄTERVINNING AV FÖRPACKNINGSMATERIAL

Förpackningsmaterialiet kan Återvinnas till 100% , vilket framgår av Återvinningssymbolen (De olika delarna av forpackningen skä därfor kasseras på att ansvardsfullt satt och i enlighem med gällande lokala bestämelse for avfallshantering.

KASSERING AV GAMLA HUSHÄLLSAPPARATER

Denna apparat ar tillverkad av material som kan Återanvändas eller Återvinnas. Kassera den enligt lokala bestammelser for avfallschantering. För mer information om hantering, Återvinning och Återanvändning av

SÄKERHETSFORESKRIFTER

elektriska hushållsapparater, var god kontakta de lokala myndigheterna, ortens sophanteringstjänst eller butiken)där apparaten inhandlades. Denna apparat ar markt i enlight med direktiv 2012/19/EU om avfall som utgörs aveller innehäller elektrisk och elektronisk utrustning (Waste Electrical and Electronic Equipment, WEEE). Genom att sakerstalla korrekt bortskaffande avenna produit bidrar du till att forhindra negativa konsekvenser for vär miljoo och hälsa.

Symbolen (på produit eller i medfoljande dokument anger attenna produit inte fär kasseras som hushallsavfall, utan skä lämnas in till en miljostation for atervinning av elektrisk och elektronisk utrustning.

FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

• Hela texten ienna försakran om overensstammelse finns på foljande webbplats: docs.whirlpool.eu.
• Radioutrustningen anvander frekvensbandet 2,4 GHz ISM, maximal overfords radiofrekvent effekt overstiger inte 20 dBm (e.i.r.p.).
• Ienna produkt ingår viss open source-programvara som har utvecklats av tredje part. Open source-licensförklaringen finns på följande webbplats: docs.whirlpool.eu.
• Produktten innehälter fluorerade växthusgaser som innefattas av Kyotoavtalet. Kylgasen befindner sig i en hermetiskt förseglad behällare (R32, GWP 675). Max. köldmediefylling ar 2,5kg . Se marketitetten für mer information.

SÄKERHETSINSTRUKTIONER FÜR SERVICE AV APPARAT MED SPECIFIKT KÖLDMEDIUM

• Ladda ner den fullständiga instruktsboken for detailjerad information om installation, service, underhäll och reparationsmetoder på docs.whirlpool.eu.
  Använd inga andra metoder an de av tillverkaren reckommenderade for att rengörä apparaten eller paskynda avfrostningen.
• Apparaten skä forvaras i ett välventilerat utrémme där rummets storlek motsvarar den rumsarea som har specificerats För användning,utan konstanta antändningsköllor (som till exempl öppen eld, gasdrivna apparater erller elvarme som ar i drift).
  Färej punkteras ellbranns. Tänk paatt koldmedier kan vara luktlosa.
• Den som arbetar på eller öppnar en köldmediekrets skå alltid ha att actuellt och giltigt certifikat.FRAN en av branschen ackrediterad utfärdare, som intygar att han eller hon ár behörig att hantera köldmedier på att säkert sätt engl'ten branschgodkänd bedömningsspecifikation. Service skå alltid utföras enligt utrustningstillverkarens rekommandationer. Underhäll och reparation som kraver assistans frän annan behörig personal ská utföras under overinseende av en person som har erfarenhet av att använda brandfarliga köldmedier. Apparaten skå installeras, användas och forvaras i ettt rum dārgolytan ár större àn 10 m2. Rorinstallationen ská finnas i ettt rum dār golvytan ár större àn 10 m2. Rördragningen ská uppfylla nationella gasbestämmelser. Max. köldmediefyllning ár 2,5 kg. Mekaniska anslutningar som används inomhus ská uppfylla kraven i ISO 14903. Om mekaniska anslutningar Återanvänds inomhus maste tättingarna bytas. Om kragkopplingar Återanvänds inomhus maste en ny kragningsdel tillverkas. Rördragningen ská hallas till att minimum. Mekaniska anslutningar maste gà att komma át vid underhäll.
• Transport av utrustning som innehaller brandfarliga koldmedier ska ske enligt gallande transportforeskrifter.
• Märkning av utrustning med skyltar sca uppfylla de lokala foreskrifterna.
• Kassering av utrustning som innehaller brandfarliga koldmedier ske i enlighet med

SÄKERHETSFORESKRIFTER

gallande bestammelser for farligt avfall.

1. Förvara alltid utrustningen/apparaterna enligt tillverkarens instruktioner.

2. Förvaring av paketerad (osåld) utrustning Förvaringsförpackningen måste vara utformad på att södant sätt att mekaniska skador på utrustningen inuti paketet inte förorsakar lackage av köldmediefyllning. Hur mxaga utrustningsdeler som fär förvaras tillsammans finns reglerat i de lokala foreskrifterna.

3. Information on service.

Färe arbete på att system som innehäller brandfarliga kändmedier måste en sakerhetskontroll utfor att sakerställa att risken for antändning har minimerats. Vid reparation av kylsystemet mäste foljande försiktighetsatgärder vidtas innan arbetet på systemet pabörjas.

6-2 Arbetsgang

Arbetet ska utforas enligt en bestamd arbetsgang for att minimera risken for forekomst av brandfarlig gas aller anga under arbetet.

6-3 Allmänt om arbetsområdet

All underhällspersonal och andra som arbetar i narheten ska informeras om vilken typ av arbete som utförs. Undvik arbete i tränga utrymmen. Området rund arbetsplatsen skasparras av. Se till att arbetsområdet År sakert genom att kontrollera att)där inte finns brandfarligt material.

6-4 Kontrollera forekomsten av koldmedium

Utrymmet ska kontrolleras med en lamplig koldmediedetektor fore och under arbetet, for att sakerstalla att teknikern ar uppmarksam pa en eventuell brandfarlig atmosfar. Se till att den lackdetekteringsutrustning som anvands ar lampad for brandfarliga koldmedier, dvs. att den ar gnistsaker erer egensaker.

6-5 Tillgang till brandslackare

Om nāgon form av varmbearbetning ske utföras på kylutrustningen eller tillhörande delar måste en lámplig brandsläckare finnas inom räckhäll. Se till att ha en pulver- eller kylsyresläckare precis intill arbetsområdet.

6-6 Inga antändningsköllor

Ingen som arbetar med kylsystemet, där arbetet innebär att frilägga rör som innehäller erler har innehällit brandfarliga köldmedier, fär använda nàgon typ av antändningsköllor på ett sändant vis att det kan orsaka brand eller explosion. Alla tänkbara antändningsköllor, inklusive rokning, ská hallas tillräckligt langt borta是从 installation, reparation, demontering och kassering aftersom det daß alltid finns en risk För att brandfarligt köldmedium kommer ut i omgivningen. Innan arbetet pabörjas, kontrollera att det inte finns nagra brand-ller antändningsrisker i området runt utrustningen. Sätt upp "Rökning forbjuden"-skyltar.

6-7 Ventilerat utrymme

Arbeta antingen utomhus eller se till att utrymmet har tillräckligt god ventilation innan du öppnar systemet eller pâbörjarlevision. Ventilationen måste vara igång under hela den tid som arbetet ska utforas. Ventilationen skapsett skingra eventuella koldmedieutsläpp och helst För a t dem i fria luften.

6-8 Kontroller av kylutrustningen

När elektriska komponenter byts ut måste de vara avsedda För aktuell användningsområde och motsvara angivna specifikationer. Tillverkarens riktlinjer För

SÄKERHETSFORESKRIFTER

service och underhäll måste alltid följas. Vid eventuella frågor, kontakta tillverkarens tekiska kundtjänst För att få hjälp. Följande kontROLLER ska utföras på installationer)där brandfarliga koldmedier används:

• Fyllningsmögen den skå stämma överens med storleken på det rum i vilket de köldmediebarande delarna finns installerade
• Ventilation och utlopp körst tillräckligt ota och ar inte blockerade
• Om en indirectkt kylkrets anvands maste man kontrollera om det finns koldmedium i den sekundärkretsen
• Märkningen på utrustningen ska fortfarande vara synlig och läsbar Märkning och skyltar som inte är läsbara måste Åtgårdas
• Köldmedierör och komponenter ar installerade sö att det ar osannolikt att de exponeras För nàgon substans som kan ge upphov till korrosion på köldmediebarande komponenter, om inte komponenterna ar tillverkade av material med korriosionsbeständiga egenskaper eller skyddas mot korrosion på annat sätt.

Reparation och underhäll av elkomponenter skä alltid böjar med sakerhetskontroller ochinspection av komponenterna. Om du upptäcker att fel som skulle kunna äventyra sakerheden skä componentens strömförsörjning inte anslutas forran felet ar atgårdat. Om det inte gär att atgårda felet omgående men det anda ar nödvändigt att fortsätta driften skä en lämplig temporär söning användas. Detta skä i sö fall rapporteras till ägaren av utrustningen, sö att alla inblandade parter ar informerade. De inledande sakerhetskontrollerna skä alltid omfatta:

• Att kondensatorerna ar urladdade - detta ske på att sakert satt for att undvika risken for gnistbildning
• Att inga strömforande elkomponenter eller kablar ar frilagda under pafyllning, Återstart eller avluftning av systemet
• Att det finns obruten jordanslutning.

7. Reparation av forseglade componenter

Vid reparation av forseglade komponenter ske alla strömköllor kopplas frän den utrustning som arbetet sca utforas på fore forseglad stromforsörjning till utustningen. Därefter ske en kontinuierligt arbetande lackdetektering placeras vid den mest kritiska punkten für att varna För eventuella risker. Det ar särskilt viktigt att vara uppmärksam på foljande vid arbete på elkomponenter: Att holjet inte förändras på att satt som riskerar att paverka de skyddandedegenskaperna. Detta omfattar skador på kablar, att for stort antal anslutninger, uttagsplintar andra an de specificerade, skador på tätningar, felaktigt använda packboxar osv. Kontrollera att apparaten sitter fast ordentligt. Se till att tätningar och tätningsmaterial inte har brutits ner sö mycket att de inte langre fyller sin Funktion, dvs. att forhindra att brandfarlig luft tränger in i apparaten. De reservdelar som används maste uppfylla tillverkarens specifikationer.

ANMÄRKNING:

Användning av silikonhaltigt tätningsmedel kan försämra Funktionen hos vissa lackdetekteringsutrustninger. Egensäkra componenter behöver inte isoleras innan arbete utfors på dem.

8. Reparation av egensäkrakomponenter

Belasta inte kretsen med permanent induktiv aller kapacitiv lastutan att sakerstalla attenna inte kommer att overstiga hogsta tillatna spanning erler ström for den utrustning

SÄKERHETSFORESKRIFTER

som används. Egensäkra componenter ar den enda componenttyp som det gär att arbeta på med bibehällen strömförsörjning i brandfarlig atmosfir. Testutrustningen skha korrekt klassning. Andvänd endast av tillverkaren angivna reservdilar. Andra delar kan góra att koldmedium som slackt ut i luften antänds.

9. Kabeldragning

Kontrollera att kablarna inte riskerar att utsattas for slitage, korrosion, högt tryck, vibrationer, vassa kanter aller andra typ er av pafrestninger. Vid kontrollen skä även hänsyn tas till effekter på grund av öldrande eller kontinueraliga vibrationer frän till exempel fläktar och kompressorer.

10. Detektering av brandfarliga koldmedier

Potentiella antandningskällor fär under inga omständigheter användas for att leta after koldmedieläckor. Halogenlacksokare (eller annan typ av detektor med öppen laga fär inte användas.

• Elektroniska lackdetektorer ska anvandas for att detektera brandfarliga koldmedier, men det kan hända att de inte ar tillräckligt känsliga eller maste kalibreras om (Detekteringsutrustningen skalakibreras iett utrymme dar det inte finns nagot koldmedium.)
• Kontrollera att detektorn inte ar en potentiell antandningskalla och att den lampar sig for det koldmedium som anvands.
• Lackdetekteringsutrustingen skara varinstalldpaprocent av undre brannbarhetsgrans (LFL)for det aktuella koldmediet.Den skara kalibrerad after det koldmedium som anvands och for att ratt koncentration av gas (max. 25% ) ska kunna bekraftas.
• Lackdetekteringsvatska kan anvandas till de festa koldmedier, men rengöringsmedel med klorin ska undvikas aftersom det finns risk for att klorinet reagerar med koldmediet och korroderar kopparroren.
• Vid misstanke om en läcka måste alla öppna lager avlågsnas eller släckas.
• Om en köldmedieläcka konstateras och den måste Åtgärdas genom hårdlödning skal allt köldmedium tommas ur systemet eller isoleras med avständningsventiler i en del avsystemet som ligger langt från lackan.
• Systemet ska sedan spelas med syrefritt kväve (OFN), bade fore och under hårdlödning.

12. Tömning och evakuering

• När koldmediekretsen öppnas für att utföra reparationer, eller av andra anledninger, skak conventionella arbetsmetoder alltid användas. Det ar dock viktigt att folja basta praxis eftersom det foreligger en brandrisk.

Följande arbetsgang ske foljas:

• Töm ur koldmedium
• Blås ur kretsen med inertgas
  Evakuera;
• Blås urigen med inertgas;
• Oppna kretsen genom kapning ellerHardloddning.

Köldmediefyllningen skasamlas uppi lampliga flaskor for tillvaratagning av koldmedium. Systemet skaa "spolas" med syrefritt kvave for att eheten skabli saker.Detta moment kan behova upprepas flera ganger. Tryckluft ell er syre ske inte anvandas for den har

SÄKERHETSFORESKRIFTER

uppgiften. Spolningen gös genom påfyllning av syrefritt kväve tills arbetstrycket År uppnätt, dilation avluftning till atmosfär och slutigen neddragning till vakuum. Denna process sku upprepas tills det inte langre finns nagot koldmedium kvar i systemet. När den sista fyllingen har använts ske sytemet avluftas till atmosfäriskt tryck for att möjiggöra arbete. Denna Åtgård År absolut nödvändig om hårdlödning av rören ske. Se till att vakuumpumpens utlopp inte År i narheten av nagra antändningskällor och att det finns vakuum i systemet med syrefritt kväve och att det finns tillräcklig ventilation under hela arbetet.

13. Tillvagagangssatt vid pafyllning

Förutom konventionella tillvagagängssatt vid pafyllning skaföljande krav ocks uppfyllas:

• Kontrollera att det inte finns risk for att olika koldmedier blandas nar pafyllningsutrustningen används.
• Slangar och rör skå hällas sö korta som möjlgit for att minimera mängden köldmedium i dem.
• Flaskorna ska stå upprätt.
• Kontrollera att kylsystemet ar jordat innan du fyller pa koldmedium i systemet.
• Mark systemet)när pafyllingen ar avslutad (om det inte redan ar gjort).
• Var mycket försiktig sä att du inte råkar overfylla kylsystemet. Innan systemet Återfylls mäste det tryckprovas med syrefritt kväve.

Systemet skä lackagekontrolleras after utford pafyllning men fore driftsattning. Utför alltid en uppföljande lackagekontroll innan du lämnar platsen.

14. Urdrifttagning

Innan detta arbete utfors maste teknikern vara helt bekant med utrustningen och alla dess delar. Enligt god arbetssed sca alla koldmedier tas tillvara på ett sakert satt. Innan arbetet paborjas kaett olje- och ett koldmedieprov tas aftersom det uppsamlade koldmediet kan behova analyseras fore ateranvandning. Det maste finnas strömforsörjning innan uppgiften paborjas.

a. Lär kännu utrustningen och hur den fungerar.
b. Isolera systemet elektriskt.
c. Innan du börjar arbeta, försäkra dig om att:

• mekanisk hanteringsutrustning finns tillganglig, vid behov for hantering av koldmedieflaskor,
• all personlig skyddsutrustning finns tillganglig och anvands på ratt satt
• uppsamlingen av koldmedium hela tiden overvakas av en person med ratt utbildning och erfarenhet
• tömningsaggregat och flaskor uppyller tillämpliga standarder.

d. Pumpa om möjigt ner köldmediesystemet.

e. Om det inte går att få till vakuum, gör att smlingsrör sät att köldmedium kan avlågsnas frän olika delar av systemet.
f. Se till att flaskan står på vågen innan du pâbörjar tömningen.
g. Satt igang tomningsaggregatet och kör det enligt tillverkarens anvisningar.
h. Überfyll inte flaskorna. (De fär inte vara fyllda till merän 80% av vätska).
i. Overskrid inte flaskans maximala arbitstryck, inte ens for en kort stund.
j. När flaskorna ar korrekt fyllda och processen avslutad, se till att utrustningen avlågsnas fran platsen omgående och att alla avstängningsventiler på utrustningen ar stängda.

k. Uppsamlat koldmedium ske inte fyllas i ett annat kylsystem utan att forst ha rengjorts och kontrollerats.

15. Märkning

Utrustningen skara varmärkt med information om att den har tagits ur drift och tomtsp koldmedium. Etiketten skara undertecknad och märkt med datum. Se till att det finns etiketter pa utrustningen som informerar om att den innehaller brandfarligt koldmedium.

16. Uppsamling

När koldmedium toms ur att system, antingen vid service ell er urdrifttagning, ar det god arbetssed att alla koldmedier tas tillvara på ett sakert satt. När du tappar over koldmediet i flaskorna, var noga med att anvanda ratt typ av koldmedieflaskor.

Se till att du har forberett tillracklicht manga flaskor for att fä plats med hela den mange d koldmedium som finns i systemet. Alla flaskor som sca anvandas maste vara utformade for det aktuella koldmediet och vara markta med det koldmediet (dvs.

specialflaskor for uppsamling av koldmedium). Flaskorna ske vara kompletta med trycksakerhetsventiler och tillhörande avstängningsventiler maste fungera ordentligt.

Tomma Återvinningflaskor skara varavakuerade, och om möjligt kylda innan de fylls med koldmedium. Tömningsaggregatet skara i gott skick med en uppsätting instruktioner for utrustningen och vara lampligt for uppsamling av brandfarliga

köldmedium. Dessutom måste det finnas en uppsätting välffungerande kalibrerade vãgår tillgangliga. Slangar skå vara kompletta med fränkopplingar som är i gott skick och inte lacker. Innan du använder upssamlingsmaskinen skå du kontrollera att den fungerar vãl, har underhällits ordentligt och att alla tillhörande elkomponenter är tätade for att undvika att de antänds vid eventuellt lækage av kõldmedium. Kontakta tillverkaren vid eventuella frägor. Det upssamlade kõldmediet skå returneras till kõldmedieleverantören i rätt upssamlingscylinder och med relevant avfallsöverlamningssedel. Blanda inte olika kõldmedier i upssamlingsenheter och särskilt inte i cylindrar. Om kompressorer erler kompressoroljor skå avlagsnas måste de ha toms ut till en lámplig niva für att sakerställa att det inte finns kvar brandfarliga kõldmedier i smörjoljan. Tömningsprocessen skä utforas innan kompressorn returneras till leverantören. Kompressorn fãr endast utsattas for elvarme for att skynda påenna process. Närett system toms på olja måste detta ske på ett säkert sätt. Om luftkonditioneringen skå flyttas, kontakta erfarna serviceteekniker for att fã hjälp med urkoppling och Återinstallation av encheten. Placera aldrig andra elprodukter eller köksutrustning under inomhus-ller utomhusenheten. De kan blöta av kondensvatten som droppar frän encheten och gã sönder eller börja fungera dãlgit. Set till att ventilationsöppningarna inte blockeras. Apparaten skä Förvaras i ett valventilerat utrymme)där rummets storlek motsvarar den rumsarea som har specificerats for

användning. Apparaten skä Förvaras i ett rum där det inte forekomer konstanta öppna lågor (t.ex. gasdrivna apparater som ar i drift) och antändningsköllor (t.ex. elvarme som ar i drift). Återvunna mekaniska anslutningar och kragkopplingar ar inte tillåtna.

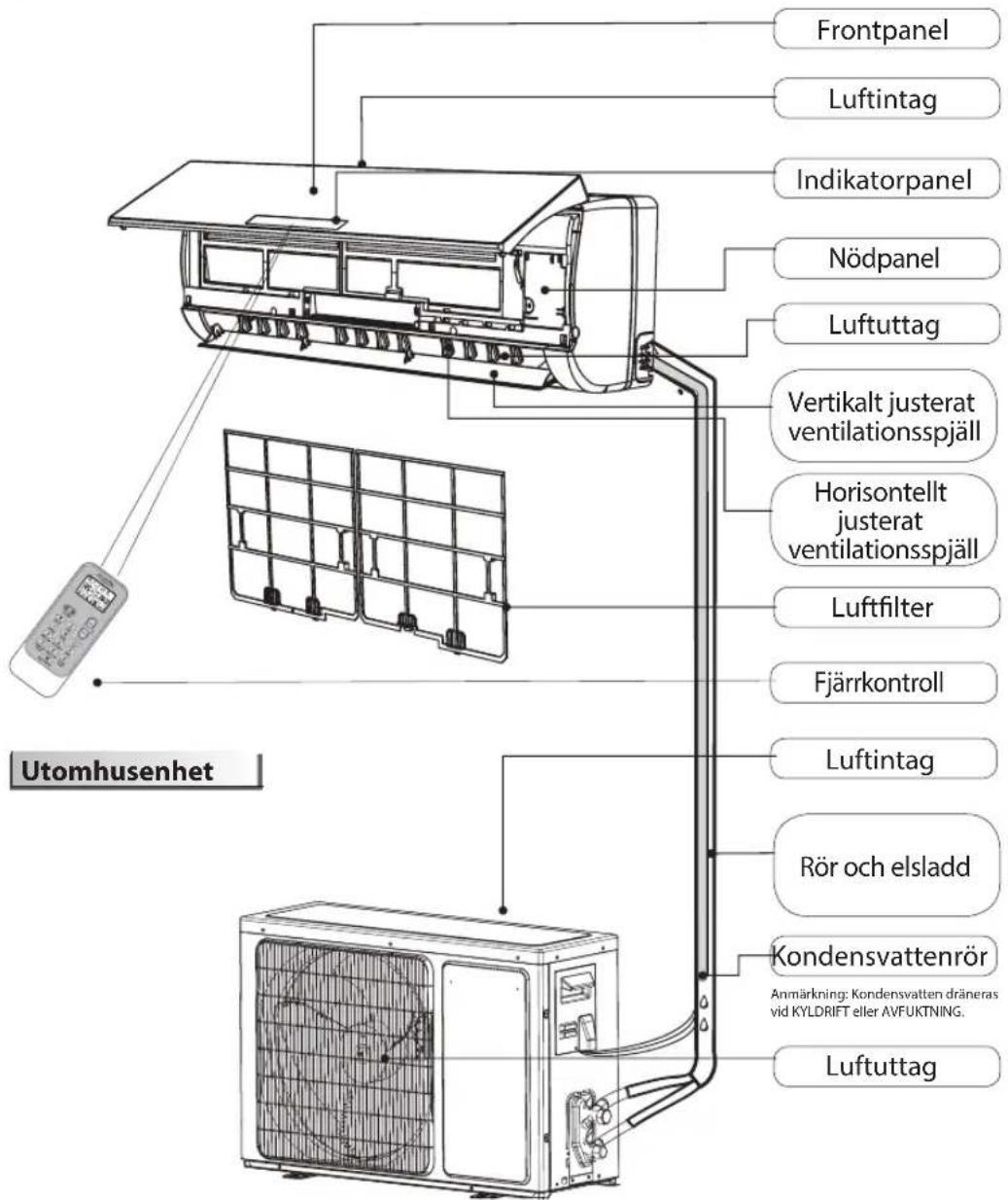

Produktbeskrivning

Inomhusenhet

Bilderna I bruscanvisingen ar baserade pa en standardmodell. De kan dafir sklia sig nagot fran den luftconditionierung du har kopt.

Förklaring av symboler på inomhusenheten eller utomhusenheten.

	VARNING	Den här symbolen visar att brandfarlicht kändmedium används i apparaten. Om en antändningskällakommen i:närheden vid lückage foreligger brandrisk.
	FÖRSIKTIGHET	Den här symbolen visar att braupsanvisingen skaläsas noga.
	FÖRSIKTIGHET	Den här symbolen visar att servicepersonal somhanterar utrustingen skafölja anvisiningarna i installationsmanualen.
i	FÖRSIKTIGHET	Den här symbolen visar att det finns information somtill exempel braupsanvising eller installationsmanual.

Temperaturindikator (1)

Visar installd temperatur.

Blinkar snabbt (3 Hz) när den ansluter till routern erler tappar anslutningen till routern.

Blinkar lungsammare (1,5 Hz) när den ar ansluten till routern men inte till molnet.

Overgår till att lya med fast sken vid full WiFi-anslutning.

Släcks om WiFi:är avständt aller okonfigurerat.

6th Sense-lampa (3)

Lyser nár 6th sense-funktionen ar pa.

Slacks nar 6th sense-funktionen avslutas.

Indikator for filterövervakning (4)

Blinkar när filtret behöver rengöras.

Indikatorn for filterovervakning blinkar after 720 timmars anvandning for att paminna anvandaren om att det ar dags att rengora filtret.

När filtrēr har rengjorts, tryck på filteråterställningsknappen som sitter på frontpanelen på inomhusenheten.

Då slutar indikatorn for filterövervakning att blinka.

Indikator for luftfuktigkeit (5)

Slocknar när temperaturen visas.

Timerlampa (6)

Lyser under installd tid.

Slocknar nár timern inte langre ar igang.

Driftindikator (6)

När apparaten ar igang.

Blinkar nar utomhusenheten avfrostas.

Vilolageslampa (8)

Lyser narr vilolaget ar install, driftindikatorn blinkar tio ganger och sedan stangs hela displaybelysningen av.

För Luftkonditioneringar utan WiFi-styrnng rekommenderar vi Wpro SmartClim: en smart enchet som anvands for att via WiFi styra huvudinställingarna for din apparat med din smartphone.

Detta tillbehör medfoljer inte i produktemballaget. Kontakta var kundservice För mer information och För att kopa encheten.

Satta i batterier i fjarrkontrollen

1. For in ett stift och tryck varsamt ner batteriluckan samtidigt som du trycker den i pilens riktning for att lyfta av den, enligt bilden.
2. Satt i 2 AAA-batterier (1,5 V) i batterifacet. Se till att batteriets poler (^ + ^ och ^ - ^ ) hamnar ratt.
3. Stäng luckan till batterifacetp fjarrkontrollen.

- Fjärrkontrollens Förinställning

• After att batterierna har bytts i fjarrkontrollen startas den i varmepumpsläge. Om luftkonditioneringen du har kopt bara har kyldrift kan varmepumpfjarrkontrollen även anvandas for att styraenna.

Anvanda fjarrkontroll till apparaten

• For att styra apparaten med fjarrkontroll, rikta fjarrkontrollen mot mottagaren på inomhusenheten for att vara saker på att signalen går fram ordentlich.
  När du skickar en signal fran fjärrkontrollen blinkar symbolen den sekund. Apparaten kvitterar med ett pipljud att den har tagit emot signalen.

Fjarrkontrollen till luftkondiktioneringsapparaten har en rackvidd pa upp till 7m
- När batterierna i fjärrkontrollen har bytts ställs fjärrkontrollen alltid om till varmepumpslåge.

Anmärkning: folj instruktionerna som stämmer overens med den fjarrkontroll du fatt med for att styra luftkonditioneringen.

Funktionsbeskrivning for knappar (P1-03)

1.KNAPPEN ON/OFF (PA/AV)

Tryck pa knappen for att starta aller stoppa apparaten.

3.KNAPPEN FAN (FLAKT)

Anvands for att valja flakthastighe auto, hq, medel ell lag.

4-5.KNÄPPEN TEMPERATURE (TEMPERATUR)

Anvands for att valja rumstemperatur.

Anvands for att stalla in tiden i timerlaget.

Startar aller avbryter horisontell vinkling av gallret och staller in onskad upp-/nedatriktning av luftflodet.

10-11. KNAPPEN HUMIDITY (LUFTFUKTIGHT)

Anvands for att stalla in onskad luftfuktigkeit. Kan endast anvandas i 6th SENSE-laget.

16. KNAPPEN SUPER SILENT (SUPERTYST)

Används für att starta och avbryta supertyst drift für lag bullerniva.

Anvands for att valja driftlage. I ordningen kylning, uppvarmning och flakt.

Anvands for att valja vilolage i ordningen vilolage 1, vilolage 2, vilolage 3, vilolage 4 och vilolage av.

9. KNAPPEN AROUND U

Anvands for att aktivera och avbryta Around U-funktionen.

12. KNAPPEN JET

Anvands for att starta och avbryta snabbkylning/snabbuppvarmning.

13. KNAPPEN DIM

Anvands for att tanda och slacka inomhusenhetens displaybelysning.

14. KNAPPEN WIFI

Symboler på fjärrkontrollens display

Kylningsindikator
Luftfuktigkeit plus Hog flaktastiget Vilolage 2
Luftfuktigkeit minus
Endast flakt Lag flakthastighet Vilolage 4
Uppvarmningsindikator Supertyst lage Installd temperatu
Around U-indicator 6
Jet-indicator Energisparlage signaloverforing

Aktivera fjärrkontrollen genom att trycka på UNLOCK-knappen

Vilolage 1

Vilolage 3

86 h Install timer

När du trycker på knappen tandsbakgrundsbelysningen och funkientsknapparna aktiveras. Tryckigen for att spärra fjärrkontrollen. Om inga knappartrycks ner på fjärrkontrollen under 10 sekunder spärras den automatiskt.

Funktionsbeskrivning for knappar (J1-3A)

1.KNAPPEN ON/OFF (PA/AV)

Tryck på knappen for att starta eller stoppa apparaten.

1. KNAPPEN MODE (LAGE)

Anvands for att valja driftlage ordningen kylning,

torking, endast flakt gller uppvarmnng.

3.KNAPPPEN FAN (FLAKT)

Anvands for att valja flakthastighet auto, hog, medel aller lag.

4-5. KNAPPEN TÉMPERATURE (TEMPERATUR)

Anvands for att valja rumstemperatur. Anvands for att

stalla in tiden i timerlaget och den vanliga klockan.

6. KNAPPEN 6^TH SENSE

Aktiverar aller avaktiverar 6^th sense-funktionen.

7. KNAPPEN SWING (VINKLING)

Startar aller avbryter horisontell vinkling av gallret och staller in onskad upp-/nedatrikting av luftflodet.

Staller in elle avbryter vilolaget i ordningen

9. KNAPPEN AROUND U

Används für att aktivera och avbryta Around U-funktionen.

10. KNAPPEN TIMER ON/CLOCK (TIMER PÄ/KLOCKA)

Anvands for att stalla in aktuell tid.

Används für att aktivera aller avaktivera timer pa-funktionen.

11. KNAPPEN TIMER OFF (TIMER AV)

Används für att aktivera aller avaktivera timer av-funktionen.

12. KNAPPEN JET

Används für att starta och avbryta snabbkylnings-/ snabbuppvarmningslaget.

13. KNAPPEN DIM

Anvands for att tanda och slacka inomhusenhetens displaybelysning.

14. KNAPPN POWER SAVE (ENERGISPARLAGE)

Används für att starta och avbryta energisparläget.

15. KNAPPEN SUPER SILENT (SUPERTYST)

Används für att starta och avbryta supertyst drift für lag bullerniva.

Symboler på fjärrkontrollens display

Kylningsindikator Viloläge Automatisk flakthastigkeit net-indikator
Avfuktningsindikator Viloläte 2 Hog flakthastighet Signaloverforing
Endast flakt Vilolage 3 Medhog flkthastighet
Uppvärnningsindicator Vågåge 4 Låg flakthastighet Aktuell tid
6th Sense-indicator Around indicator Supertyst lage Istalld temperatur

88-88

Install timer

Energisparlage

SKYDD

Driftforhällande

Skyddsanordningen loser ut och stoppar apparaten i foljande situationer.

Uppvärmning	Utomhustemperaturen är högre ö an 24°C
	Utomhustemperaturen är lågre ö an -7°C
	Rumstemperaturen är högre ö an 27°C
Kylning	Utomhustemperaturen är högre ö an 43°C
	Rumstemperaturen är under 21°C
Avfuktning	Rumstemperaturen är lågre ö an 18°C

Om luftkonditioneringen arbetar i lage KYLNING eller AVFUKTNING

och dorr/fonster ar oppna vid en relativ luftfuktigkeit pa over 80% ,sakan kondensvatten droppa ner fran utloppet.

Skyddsanordningens Funktioner Vanta i minst tre minuten innan du Återstartar encheten effer driftstopp ell er byte av driftläge. Efter att du anslutit apparaten till elnatet och satt igang apparaten kan det droja 20 sekunder innan den börjar arbeta. Om driften har stängts av helt trycker du pa ON/OFF-KNAPPEN ingen for att starta om den. Timern maste stallas inigen om den har avaktiverats.

Funktioner i KYLINGSLÄGET Frysskydd

När inomhusvärmeväxlarens temperatur sjunker till 0^ slutarkompressorn att arbeta for att

skydda apparaten.

Funktioner i

UPPVÄRMNINGSLÄGET

Förvärnning

For att inte kalluft skablasas ut ur apparaten behover inomhusenheten forvarmas 2-5 minutes nar

uppvärmningslåget startas.

Inomhusfläkten arbetar inte under forvärmningen.

Avfrostning

I UPPVÄRMININGSLÄGET avfrostas apparaten automatiskt for optimal effektivitet. Processen tar normalt 6-10 minutes. Under avfrostningen arbetar inte fläkten (blinkande indicator).

After avslutad avfrostning atergar apparaten automatiskt till

UPPVÄRMNINGSLÄGET.

Rengöra frontpanelen på inomhusenheten

1. Koppla ifrän strömförsjningen

Stang av apparaten innan du drar ur elsladden eller koplar ifrnan stromforsorjningen.

2. Ta bort frontpanelen

Oppna frontpanelen som pilen visar (bild A).

Dra bestamt i spalterna på sidan av frontpanelen for att ta bort frontpanelen (bild B).

3. Rengör frontpanelen

Torka av den med en mjuk, torr trasa. Använd Ijummet vatten (under 40^ ) for att rengöra den om apparaten ar mycket smutsig. Låt det torka after rengöring.

4. Satt tillbaka och stäng frontpanelen

Satt tillbaka och stang frontpanelen genom att trycka den nedat.

Anmärkning:

• Använd inte rengöringsmedel som bensin aller skurpulver für att rengörä apparaten.
• Spruta inte vatten på inomhusenheten Farligt! Elstöt!

Rengora luftfiltret

After cirka 200 timmars användning maste luftfiltret rengöras. Rengör luftfiltret varannan vecka om luftkonditioneringen används i en mycket dammig miljö.

1. Koppla ifrän strömförsörjningen

Stang av apparaten innan du drar ur elsladden eller koplar ifrnan stromforsorjningen.

1. Ta ut luftfiltret (bild C).

2. Oppna frontpanelen. 2. Tryck forsiktigt ner filterhandtaget. 3. Skjut ut filtret.

3. Rengöra luftfiltret (bild D)

Om filtret ar mycket smutsigt, tvatta det i en ljummen diskmedelslosning.

Låt det torka after rengöring.

1. Satt tillbaka filtret, tryck ner filtrets Återställningsknapp (bild E) på höger sida med att cylinderverst och stäng sedan frontpanelen.

Anmärkning:

• For att undvika skador: rör inte vid inomhusenhetens lameller med fingrarna after att filtret ar borttaget.
• Försök inte att rengörla luftkonditioneringens insida på egen hand.
• Tvätta inte filtret i tvättmaskin.

NÖDDRIFT

I nödsituationer och Near fjarrkontrollen saknas kan du satta pa och stanga av apparaten med inomhusenhetens ON/OFF-knapp.

• Satta på apparaten: Tryck på knappen Near apparaten är avständ. Apparaten startup och börjar arbeta i 6th SENSE-läge.
• Stänga av apparaten: Tryck på knappen Near apparaten ar igang. Apparaten stängs av.

Anmärkning: Använd inte knappen under en langre tid. Det kan leda till Funktionsfel.

Automatiskomstart

Om du vill anvanda den automatiska omstartsfunktionen kopplar du forst på strömmen och häller sedan inomhusenhetens ON/OFF-knapp nedtryckt i merän fem sekunder. Automatisk omstart aktiveras och ett surroundé ljud hörs.

När automatisk omstart ar aktiverad kan du avaktivera Funktionen genom att trycka ner ON/OFF-knappen i mer an fem sekunder. När funktionen avaktiveras hör sutt surroundé ljud och apparaten overgär i vilolåge.

For att skydda miljon och spara pa resurser ska batterier kasseras separat fran den vanlga sopsorteringen och lamnas in till lamplig atervinningsstation.

Se vid installation av anslutningskablarna till att ledningarnas farger stammer och att utomhusenhetens terminalnummer matchar inomhusenhetens.

Kabelspecificationer

Effekt (Btu/h) Elsladd Elanslutningskabel
	Typ	Normal tvärsnittsarea	Typ	Normal tvärsnittsarea
7K, 9K, 12K H07	RN-F 1,0 mm	2X3 H07	RN-F 1,0 mm	2X5
18K H07RN	F 1,5 mm	2X3 H07	RN-F 1,5 mm	2X5
24 K H07RN	F 2,5 mm	2X3 H07	RN-F 2,5 mm	2X5

Många driftproblem ar relativitet att atgärda. Prova gärna forslagen i tabellen nedan innan du kontaktar service. Detta kan spara tid och onödiga utgifter.

Problem Analys
Fungerar inte	• Har skyddsanordningen lõst ut ell eren en säkring gätt? • Vänta i tre minuter och starta sedan apparaten igen. Skyddsanordningen kanske hindrar apparaten från att arbeta. • Behöver fjällkontrollens batterier bytas? • Sitter kontakten i ordentigt?
Ingen kyl- eller uppvärmningsluft	• Är luftfiltret smutstigt? • Är in- och utloppen på luftkonditioneringen igentäppta? • Är temperaturen korrekt inställd? • Är dorrar erller fönster öppna?
Ineffektiv styrning	• Färekommer kraftiga störningar (från statisk elektricitet ell eravikelser i elansluttingens spanning)? Om driften inte fungerar som vanligt, koppla från elkontakten och sätt i den igen after 2-3 sekunder.
Fungerar inte med en gäng	• När du byter driftläge under gäng har apparaten tre minuters fördröjning.
Konstig lukt	• Lukter från andra källor i rummet (till exempl Möbler och cigarretter) kan sugas in i apparaten och sedan blåsas ut.
Rinnande vatten-ljud	• Normal beteende orsakat av kändmedieflödet i luftkonditioneringen. • Avfrohningsljud i uppvärmningsläge.
Knäppande ljud	• Ljudet kan komma från utvidgnaringar ell ersmandragningar i frontpanelen orsakade av temperaturfürändringar.
Imma frän utloppet	• Färekommer imma i rummet vid lög temperatur? Normal beteende orsakat av att kall luft släpps ut ur inomhusenheten i KYLNINGS- ell er AVFUKTNINGSLÄGE.
Driftindikatorn blinkar men inomhusfläkten slutar arbeta.	• Enheten växlar från uppvärmningsläge till avfrostning. Indikatorn släcks och Återgår till uppvärmningsläge.

Anmärkning: Om problemet kvarstår, stäng av apparaten och koppla från elkontakten. Kontakta sedan(\$) närmaste Whirlpool-servicecenter. Försök inte att flytta, laga, demontera eller bygga om apparaten på egen hand.

KUNDSERVICE

Innandukontaktarkundktjänst:

1. Forsök att lösä problemet själv med hjälp av tabellen i kapitlet "Felsökning".
2. Stäng avprodukten och satt på denigen for att se om felet kvarstär.

Om problemet kvarstär after dessa kontroller, kontaktaARNMaste Kundtjanst.

Uppge:
- en kort beskrivning av felet,
- apparatens modellbeteckning,
- servicenumret (du hitter numret under ordet "Service" på servicedekalen som sitter på sidan aller undersidan av inomhusenheten).
Servicenumret finns även i garantihäftet,
- Din fullständiga adress.
- Telefonummer.

Om reparation behöver utföras, kontakta auktoriserad kundservice (for att garantera användning av originalreservdilar och korrekt utforande av reparationen).

Du maste kunna uppvisa originalfakturan. Underlatenhet att folja dessa anvisningar kan äventyra produktens sakerhet och kvalitet.

SERVICE

0000 000 0000

Anmärkning: Om du vill ha den fullständiga braupsanvisingen till din apparat kan du ladda ner den via foljande länk: docs.whirlpool.eu med hjälp av QR-koden.

VIKTIG MÄ LESES OG ETTERFØLGES

För du kontakter kundeservice:

1. Prov à lôs problemet på egenhänd basert på beskrivelsene oppgitt i"Problemlösningen".
2. Sla apparatuset av og pa for a se om feilen retter seg.

6-9 Kontroller på elektriske anordninger

Den taender, när 6th sense er taendt. Den slukker, när 6th sense afslutter.

Filtermonitorindikator (4)

Den blinker, nár filteret har behov for rengöring. Filtermonitorindikatoren blinker after 720 driftstimer, for at minde om, at filteret skal rengøres. Tryk, after rengöring af filteret, pa filterets nulstellingsknap, der sidder pa indendørsenheden bag frontpanelet, for at stoppe filtermonitorindikatorens blinken.

För du kontakter Service:
