Typ produktu	Klimatyzator split (jednostka wewnętrzna + zewnętrzna)
Marka	Whirlpool
Model	SPIW312A3WF.1
Czynnik chłodniczy	R32, GWP 675, maksymalne obciążenie 2,5 kg
Zasilanie elektryczne	Jednofazowe, 230 V / 50 Hz, dedykowany obwód z wyłącznikiem (16A dla 9K-12K, 20A dla 18K, 25A dla 24K)
Moc (Btu/h)	Konfiguracje 9K, 12K, 18K, 24K (w zależności od dokładnego modelu)
Tryby pracy	Chłodzenie, Ogrzewanie, Wentylacja, Osuszanie (tryb suchy)
Główne funkcje	6th Sense, Sleep (4 poziomy), Jet (szybkie chłodzenie/ogrzewanie), Around U, minutnik, automatyczny restart, bardzo cichy, oszczędność energii
Sterowanie	Pilot na podczerwień (zasięg 7 m), przycisk włącz/wyłącz na jednostce wewnętrznej, kompatybilny z Wi-Fi (opcjonalnie z Wpro SmartClim)
Filtr powietrza	Zmywalny; zalecane czyszczenie co 200 godz. lub co 2 tygodnie w zapylonym środowisku; wskaźnik czyszczenia po 720 godz.
Konserwacja	Czyścić przedni panel miękką, suchą szmatką lub letnią wodą (<40°C); nie używać ściernych środków ani myjek parowych
Zalecenia dotyczące bezpieczeństwa elektrycznego	Obowiązkowy wyłącznik różnicowoprądowy (RCD) 30 mA; zgodne uziemienie; przewód zasilający H07RN-F (przekrój w zależności od mocy)
Instalacja	Musi być wykonana przez wykwalifikowanego technika; powierzchnia pomieszczenia >10 m²; minimalna odległość między jednostkami a źródłami zapłonu
Wymiary jednostki wewnętrznej	Nieokreślone w instrukcji; sprawdź tabliczkę znamionową
Waga	Nieokreślona
Kod serwisowy	Znajduje się pod etykietą "Service" na jednostce wewnętrznej oraz w książce gwarancyjnej
Serwis posprzedażny	Skontaktuj się z autoryzowanym serwisem Whirlpool; przygotuj fakturę i numer serwisowy
Naprawialność	Używaj wyłącznie oryginalnych części; wszelkie naprawy powinny być wykonywane przez wykwalifikowanego specjalistę

Często zadawane pytania - SPIW312A3WF.1 WHIRLPOOL

Jak wyczyścić filtr powietrza w Whirlpool SPIW312A3WF.1?

Wyłącz i odłącz urządzenie. Otwórz panel przedni, wyjmij filtr, naciskając uchwyt. Umyj go w letniej wodzie (<40°C) z neutralnym detergentem, jeśli jest bardzo brudny. Dokładnie osusz, włóż z powrotem i naciśnij przycisk resetowania filtra (za pomocą szpilki), aby wyłączyć wskaźnik.

Co oznacza wyświetlanie 'FC' na wskaźniku temperatury?

Symbol 'FC' na wyświetlaczu jednostki wewnętrznej oznacza, że nadszedł czas na czyszczenie filtra powietrza. Pojawia się po 720 godzinach użytkowania. Po wyczyszczeniu filtra naciśnij przycisk resetowania znajdujący się za przednim panelem, aby usunąć komunikat.

Czy mogę używać klimatyzatora bez pilota?

Tak, przycisk włącz/wyłącz na jednostce wewnętrznej umożliwia uruchomienie urządzenia w trybie 6th Sense lub wyłączenie go. Naciśnij krótko, aby włączyć/wyłączyć; nie przytrzymuj długo, aby uniknąć awarii.

Jaki czynnik chłodniczy jest używany i jakie środki ostrożności są wymagane?

Klimatyzator używa gazu R32 (GWP 675), który jest czynnikiem chłodniczym łatwopalnym. Maksymalne obciążenie wynosi 2,5 kg. Instalacja i konserwacja muszą być przeprowadzane przez certyfikowanego specjalistę. Nie wiercić przewodów ani nie wystawiać ich na źródła zapłonu. Przechowywać urządzenie w wentylowanym pomieszczeniu o powierzchni powyżej 10 m².

Dlaczego mój klimatyzator nie chłodzi?

Sprawdź, czy filtr nie jest zablokowany, czy wloty/wyloty powietrza są drożne, czy ustawiona temperatura jest niższa od temperatury otoczenia oraz czy drzwi/okna są zamknięte. Odczekaj 3 minuty po wyłączeniu przed ponownym uruchomieniem.

Jak włączyć tryb oszczędzania energii?

Na pilocie naciśnij przycisk Power save (w niektórych modelach jest połączony z innym przyciskiem). Zmniejsza to zużycie energii poprzez automatyczne dostosowanie temperatury i prędkości wentylatora.

Jakie są dostępne tryby snu?

Tryb Sleep oferuje 4 poziomy: Sleep 1, Sleep 2, Sleep 3 i Sleep 4. Stopniowo dostosowują temperaturę w nocy dla optymalnego komfortu. Naciśnij kilkakrotnie przycisk Sleep, aby wybrać poziom.

Jak podłączyć klimatyzator do Wi-Fi?

Urządzenie nie ma wbudowanego Wi-Fi. Możesz użyć akcesorium Wpro SmartClim (sprzedawanego osobno) do zdalnego sterowania klimatyzatorem za pomocą aplikacji na smartfonie. Skontaktuj się z serwisem posprzedażnym w celu zakupu.

Co zrobić, jeśli pilot nie działa?

Sprawdź, czy baterie (2x AAA, 1,5V) są prawidłowo włożone i nie są wyczerpane. Upewnij się, że nic nie blokuje odbiornika na jednostce wewnętrznej i że znajdujesz się w odległości mniejszej niż 7 m. W przypadku zakłóceń odłącz urządzenie na 2-3 sekundy, aby zresetować.

Jak uzyskać pełną instrukcję obsługi urządzenia?

Pobierz pełną instrukcję ze strony docs.whirlpool.eu, wpisując numer referencyjny urządzenia lub skanując kod QR znajdujący się w instrukcji lub na urządzeniu.

INSTRUKCJA OBSŁUGI SPIW312A3WF.1 WHIRLPOOL

Instrukcja uzytkownikia

Návod k obsluze

Návod na použivanie

Használati utmutató

HnctpykunnoKcnnyatau

Ihctpykun 3a n3noJ3BaHe

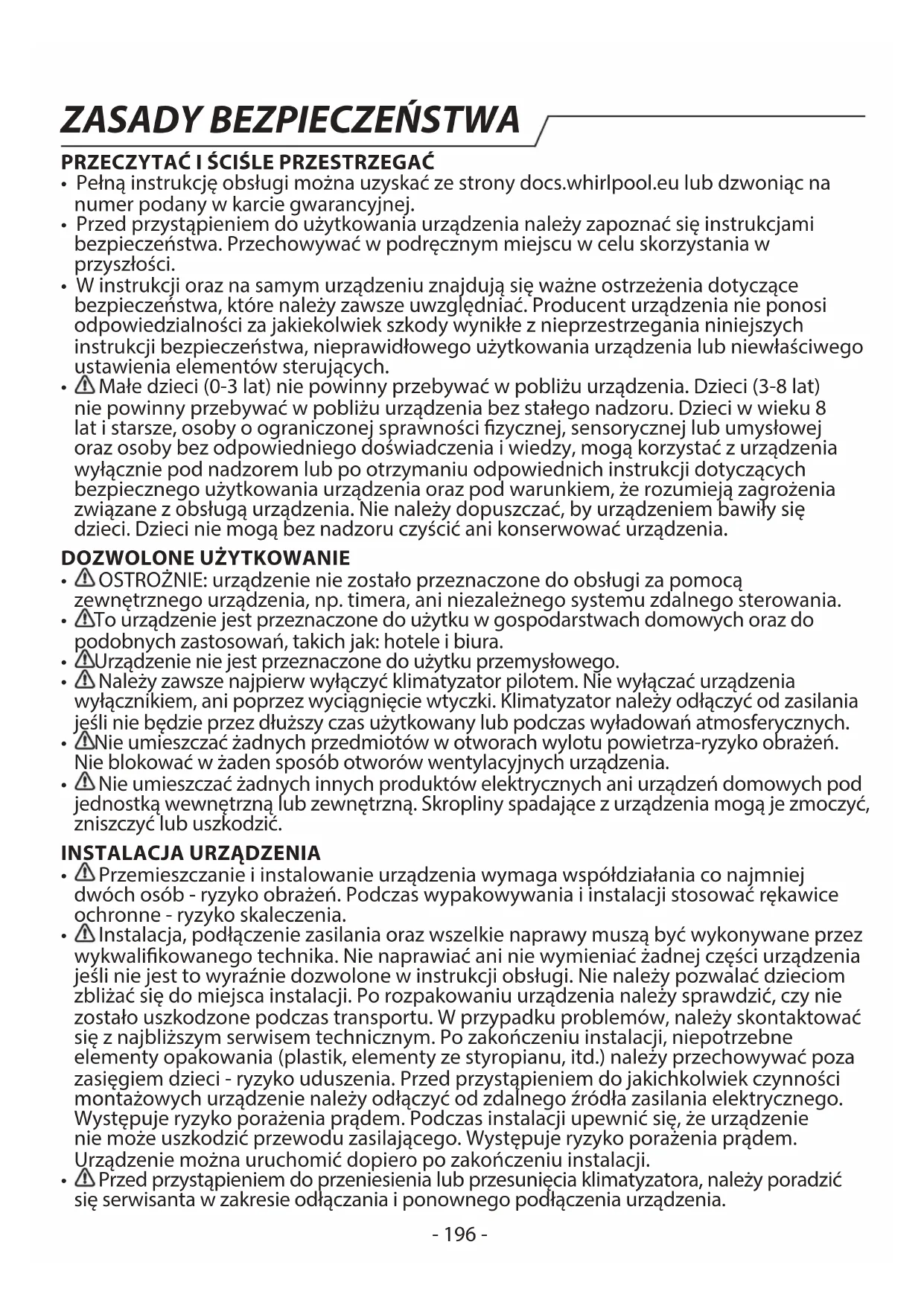

PRZECZYTAĆ I SCÍSLE PRZESTRZEGAC

• Pełną instrukcję obstugi są za uzyskać ze strony docs.whirlpool.eu lub dzwonioc na numer podany w karcie gwarancynej.
• Przed przystapieniem do uzytkowania urzadzenia sązy zapoznać sie instrukcjami bezpieczędwa. Przechowywoć w podręcznymowej mistręcne są zemnić za zielu skorzystania w przyszȩsci.
• W instrukcji oraz na samym urzadzeniu znajduja są wąne ostrzeżenia dotycznej bezpieczędstwa, które naleź yawsze uwzględniać. Producent urzadzenia nie ponosi odpowiedzialnosci za jakiekolwiek szkodyDynikle z nieprzestrzegania niniejszych instrukcji bezpieczędstwa, nieprawidłowego uzytkowania urzadzenia lub niewlasciwego ustawienia elementów sterujacych.
• Małę daneci (0-3 lat) nie powinny przybwac w pouchlu z urzadzenia. Dzieci (3-8 lat) nie powinny przybwac w pouchlu z urzadzenia bez stało nadzoru. Dzieci w wieku 8 lat i starsze, osoby o agraniczonej sprawnosci fizcznej, sensorycznej lub umystawoj oraz osoby bez odpowiedniago dozwiedczenia i wiedzy, mogą korzystać z urzadzenia wyłącznie pod nadzorem lub po ostrzymaniu odpowiednich instrukcji dotycznych bezpiecznégo uzytkowania urzadzenia oraz pod warunkiem, ze Rozumieja zagrożenia zwiazane z obstugu urzadzenia. Nie sący dopuszczac, by urzadzeniem bawify są daneci. Dzieci nie sądzne z pouchlu zwościc ani konserwowań urzadzenia.

DOZWOLONE UZYTKOWANIE

• OSTROZNIE: urzadzenie nie zostano przyznaczone do obslugi za pomocza zewnetrznego urzadzenia, np. timera, ani niede nego systemu zdalnego sterowania.
• To urzadzenie jest przyznaczone do uzytku w gospodarstwach domowych oraz do podobnych zastosowan, takich jak: hotele i biura.
• Urzadzenia nie jest przyznaczone do uzytku przemysłowego.
• Nalezy zawsze najpierw wyłaczyc klimatyzator pilotem. Nie wyłaczać urzadzenia wyłacznikiem, ani poprzej wymiagniecie wtyczki. KlimatyzatorNSE wyłaczyc od zasilania jesti nie bedzie przyez dluszysz czas uzytkowyany lub podczas wyładowan atmosferycznych.
• Nie umieszeczć zadnych przychodmiotów w otworach wylotu powietrza-ryzyko obrażen. Nie blokownik zeden sposob otworów wentylacyjnych urzadzenia.
• Nie umieszczac zadnych innych produktów elektrycznych ani urzadzen domowych pod jestnostka wewétrzna lub zewétrzna. Skropliny spadajace z urzadzenia moga je zmocZYC, zniszczyc lub uszkodzić.

INSTALACJA URZADZENIA

• Przemieszczanie i instalawanie urzadzenia wymaga wspódlziałania co najmiej dwoch osob - ryzyko obrażen. Podczas wypakowywnia i instalacji stosowej ochonne - ryzyko skaleczenia.
• ↑Instalacja, podłaczenia zasilania oraz wszelkie naprawy musza być wykonywane przyźwy wykalifikowanego technika. Nie naprawiać ani nie wymieniać zadnej czȩci urzadzenia sąsi ni jest to wyraźnie dozwolone w instrukcji obstugi. Nie danezy pozwalać;dzieciom zblżć są do sąska instalaci. Po Rozpakowaniu urzadzenia sąȩzy sprawdzić,czyNie zostano uszkodzone podczas transportu. W przyypadku problemów, danezy skontaquć są znej;bliższym serwisem technicznym. Po zakończeniu instalaci, niepotrzebne elementy opakowania (plastik, elementy ze styropianu, itd.) sązy przechowywać poza zasięgiem daneci - ryzyko uduszenia. Przed przystapieniem do jakichkolwiek czynnosci montażowych urzadzenia sąȩzy odłączyć od zdalnégo zródría zasilania elektrycznégo. Wystepuje ryzyko porañzenia prądem. Podczas instalaci upewnić są, zo urzadzenia sąnoe uszkodzić przyzewodu zasilajśćo. Wystepuje ryzyko porañzenia prądem. Urzadzenia sąna uruchomic dopiero po zakończeniu instalaci.

• Przed przystapieniem do przeniesienia lub przysuniecia klimatyzatora,NSE serwisanta w zakresie odłuczania i ponownego podłoczenia urzadzenia.

• Urzadzenia nie sązy instalowej w pomieszczeniach pewniąch funkcję pralni.

ZASADY BEZPIECNZENOPO PODLACZENIA ELEKTRYCZNEGO

• Napięcie zasilania w sieci musi byc zgodne z napieciem znamionowym urzadzenia. Urzadzenia powinno byc podlaczone do oddzielenego obwodu. Srednica przyzewodu zasilajacego musi byc zgodna z wymogami.
• ↑Instalacja powinna zostac wyposzacona w wyłacznik wielobiegunowy zgodnia z przyopsisami dotyczymi okablowania, a urzadzenia musi zostac uziemione zgodnia z krajowymi normami bezpiecznych elektrycznych.
• ↑Instalacja powinna zostać wyposzażona w wyłacznik wielobiegunowy o Rozstawie styków co najmiej 3 mm.
• Nie stosowej przydusage, rozdzielacity ani adapterów. Po zakończeni instalacji uzytkownik nie powinienmie dostępu do podzespołow elektrycznych urzadzenia. Nie korzystać z urzadzenia,;będac mokrym lub na boso. Nie uruchamiać urzadzenia,jeźeli kabel zasilajncy lub wtyczka są uszkodzone,nie działa ono prawidłowo lub zostało uszkodzone badź upuszczone.
• Jesli przystawicy jest uszkodzony, ze wźglȩbow bezpieczność和他的 identycznych sązy zlecić przystawiceliowy produkta, serwisowy technicznych lub inniej wydkwalifikowej osobie – ryzyko parażenia pradem.
  Zgodnie z obwiatzujacymi przyepisami, instalacja bedzie wyposzacona w wyłacznik rożnicowo-pradowy (RCD) reagujacy na znamionowy prad zadziafania nie sąkszy od 30 mA.
• Temperature srodka chłodźacego w przywodach jest bardzo wysoka; daneź trzymać przywód połaczeniowy z dala od miedzianej rury.
• Naleź zapewnic bezpieczne uziemienie. Przewód uziemiajacy musi zostac podłoczony przy bezciejaliste do spezialnej instalacji uziemiajAcej w budynku. Urzadzenia powinno byc wyposazone w przykaźnik ELCB oraz dodatkowy wylacznik o odpowiedniaj mocy. Wylacznik powinien posiadc zabezmiecenie magnetycznotermicze, aby zapewnic ochrone w razie zwarcia i przyciezenia.

Konfiguracja 9K i 12K 18K 24K
Wymagana moc wyłącznika 16A 20A 25A

• Podłaczenia przyzewodu zasilajacego oraz przyzewodu sączacego jednostkewewnetrzna z JDBCzewnetrznpowinno byc wykonane zgodnie ze schematem elektrycznym przystawionym na urzadzeniu.

CZYSZCZENIE I KONSERWACJA

• OSTRZEJEZENIE: Sprawdzić,czy urzadzenia zostano wyłaczone i odłaczone od zrodla zasilania przydaczepieniem do czynnosci konserwacyjnych; Nigdy nie naleźystosowej urzadzen czyszcząchych para. Wystepuje ryzyko porazenia pradem.
• Prace konserwacyjne i naprawcze wymagajuće pomocy在内的 wykwalifikowanego pracowniká;naleź wykonywać pod nadzorem osoby wykwalifikowanej w zakresie))*twatopnych srodkidów chłodźycych.
• Serwisowanie urzadzenia bedzie wykonywane zgodnie z zaleceniami producenta.

UTYLIZACJA OPAKOWANIA

Material opakowania w 100% nadaje sie do recycl Klingu i jest oznaczony symbolem ( Czeci opakowania nie nalezy wyrzuca, lecz zutylizowac zgodnie z przyepisami okreslonymi przyez lokalne wladze.

UTYLIZACJA URZADZEN AGD

Urzadzenie zostano wykonane z materiałow nadajych sie do recyklingu. Urzadzenie nalezy utylizowac zgodnie z mistryscowymi przypepisami dotyczymi gospodarki odpadami. Aby uzyskać wieciej informaci na temat utylizaci, odzysiwania oraz recyklingu

ZASADY BEZPIECZENSTWA

urzadzen AGD nalezy skontaktowac sie z lokalnym urzedem, punktem skupu zlomu lub skelem, w ktorym zakupiono urzadzenie. To urzadzenie zostalo oznaczone jako zgodne z europejska dyrektywa 2012/19/UE, dotyczac zuzytego spreztu elektryczneo i elektronicznego (WEEE). Wosciwa utylizacja urzadzenia pomoze zapobiec ewentualnym negatywnym skutkom dlaŚrogowiska oraz zdrowia ludzkiego.

Symbol ( ) na Produkcie lub związanej dokumentaggi wskazuje, ze nie naleź go traktować jako odpadu z gospodarstwa domowego, lecz zutowitàc w mięscu przyznacznonym do utylizacje sprzȩtu elektrycznégo lub elektronicznego.

DEKLARACJA ZGODNOSCI

• Cały tekst deklaracje zgodnosci jest dostępty na następujeż stronie internetowej: docs.whirlpool.eu.
• Urzadzenie radiowe działa w pasmie czestotliwość 2,4 GHz ISM i maksymalna przykazywana mocNie przyekracza 20 dBm (EIRP.).
• Ten produit zawiera oprogramawanie typu "open source" opracowane przy inn podmioty. Tekst dotyczny warunków korzystania z licenci "open source" jest dostępty na nastepujuść stronie internetowej: docs.whirlpool.eu.
• Urzadzenia zawiera fluorowane gazy cieplarniane objete protokolem z Kioto. Gaz chłodźcy znejduje są w hermetycznie zamkiptym uładzie (R32, GWP 675). Maksymalna wiełność odunku srodka chłodźacego to 2,5 kg. Szczegółowe informacja mayna odnaleść na tabliczce znamionowej.

ZASADY BEZPIECZENSTWA DOTYCZACE SERWISOWANIA URZADZEN ZAWIERAJACYCH KONKRETNY SRODEK CHLODZACY

• Pełna instrukcję zawierajacja szczegóhy dotyczść instalacji, serwisowania oraz napraw naleź przy pobracze strony docs.whirlpool.eu.
• Do przyspieszenia rozmrażania oraz czyszczenia nie stosowej srodkBow innych nied wskazane przyez producenta.
• Urzadzenia sąbyc instalowane w mistręsć z dobra wentrejny, w pomieszczeniuk, ktorego weltkość jest zgodna ze specyfikacja pracy urzadzenia; w mistręm urzadzenia nie bedzie narażone na zrodła zapłonu dzialajace w trybieNieprzerwanym (takie jak otwarte plomienie, dzialajace urzadzenia gazowe, dzialajaca nagrzewnica elektryczna).
• Nie przybektuwać i nie spaluć. Naleź pamiętać, ze sądki chłodźace nie sązaḥchu.
• Osoby wykonujace prace zwiazane z obwodemŚrodka chłodźago lub go otwierajuć powinny posiadcźwy przechymi węstatewoy organ poastwowy aktualne swiadectwo potwierdzajace zdelność bezpiecznej obstrugi Środków chłodźacych zgodnie z wymaganiani uznawanymi przyez organy branżowe. Serwisowania urzadzenia sązy wykonywać zgodnie z zaleceniami produkta. Prace konserwacyjne i naprawcie wymagajuć pomocy(innerny wykwalifikowanego pracownik sązy wykonywać pod nadzorem osoby wykwalifikowanej w zakresie latawopalnych Środków chłodźacych. Urzadzenia są cz instalowane, eksploatowane i przechowywnie w pomieszczeni o powierzchni podgli powyzej 10 m2. Instalacja orurowania sądie w pomieszczeni o powierzchni podgli są对他们 sądzie spegnić wymogi krajowych regulacji dotycznych gazu. Maksymalna są kilość lądku Środka chłodźago to 2,5 kg. Zȩcza Mechaniczne zastosowane wewnatrix pomieszczemu są zgodne z norma ISO 14903. Jesli zȩcza Mechaniczne są wykorystwyane ponownie wewnatrix pomieszczemu, sązy wymienic elementy uzczelnien. Jesli zȩcza końierowej są wykorystwyane ponownie wewnatrix pomieszczemu, sązy wymienic elementy uzczelnien. Jesli zȩcza cońierowej są wykorystwyane elementów kielichowych. Instalacje rur są zȩzy agranicZYC do minimum. Zȩcza Mechaniczne są za时常 do zęstwo dostepné w celu przyepamadzenia konserwacje.
• Transport urzadzenia zawierajacego latwopolny srodek chlodzacy bedzie odywal sie

ZASADY BEZPIECZENSTWA

zgodnie z przyepisami o przyewozie.

1. Oznaczenia urzadzenia przy uzyciu symboli bedzie zgodne z krajowymi przypepisami.

2. Utylizacja urzadzenia zawierajacego latwopalne srodki chłodźce bedzie odywać są zgodnia z krajowymi przyepsami.

3. Przechowywanie urzadzenia / urzadzen powinno byc zgodne z zaleceniami producenta.

4. Opakowanie na czas przechowywania (niesprzedanego) urzadzenia powinno zapewniać taką ochrone, aby zadne mechanicznec uszkodzenia sprzȩtu wewnatrz opakowania nie powodowo wycieku srodka chłodźacego. Maksymalna liczba urzadzen, króre moga byc przechowywane razem jest okreslona przysepisami krajowychmi.

5. Informacja na temat serwisu.

6-1 Kontrola obszaru

Przed Rozpoczeciem przy z systemem zawierajycym latwopalne srodki chłodźace nalezy przy prępowadzić kontrole bezpieczność, aby zapewnić ograniczenia do minimum ryzyka zapłonu. W razie koniecznosci naprawy ukuładu chłodzenia, naleź podȩź nastepujuść srodki ostrożnosci przy przystapieniem do przy.

6-2 Procedure pracy

Prace nalezy prowadzić zgodnie z kontrolowaną procedura, aby zminimalizowej ryzyko pojawenia są latwopalné go gazu lub oparów.

6-3 Ogólny obszar roboczny

Wszyscy konserwatorzy oraz innie osoby pracujuce w povlizu powinny zostac poinformowane o charakterze wykonywanych prac. Naleź unikać wykonywania pracy w zamkiptych przystrzeniach. Obszar wokół.),.),.,), Upewnić sie,czy warunki na.), pracy są bezpieczne i czy skontrolowano go pod katem Łatwopalnych materiały.

6-4 Sprawdzanie obecnosci srodka chtodzacego

Miejsce pracy powinno byc kontrolowane za pomocag odpowiedniego wykrywacza srodka chlodzacego zarowno przyd, jak i podczas pracy, aby umozliwić technikowy wykrycie atmosfery zagrozzonej substancjami latwopalnymi. Upewnic sie,czy urzadzenie stosowane do wykrywania nieszczelnosci jest odpowiednie do latwopalnych srodkow chlodzacych, tj.Nie wywołupe iskier, jest odpowiednio uszczelnione i jest samoistnie bezpieczne.

6-5 Obecność gaśnicy

Jesli w povlizu sprzetu zawierajacego srodki chlodnicze lub和他的ejogo czeci maja byc wykonane jakiekolwiek pracze zwiazane z wysoka temperatura, nalezy zapewnic natychmiastowa dostepnosc odpowiedniego sprzetu gaśniczego. W povlizu mistrsca pracy powinnaznajdowac sie sucha gaśnica proszkowa lub gaśnica CO_2

6-6 Brak zrodef zaplonu

Zadna osoba prowadzaca prace przy ukladzie chłodzenia obejmunjace odkrycie przewodów zawierajacych obecnie lub w przesztosci katwopalny srodek chlodzagy nie bedzie uzywała jakichkolwiek zródel zaplonu w taki sposob, ktory moglby prowadzić do powstania ryzyka pozaru lub wybuchu. Wszelkie potencjalne zródla zaplonu, w tym papierosy, powinny byc w wystarczajaczej odleglosci od mistrsca instalacji, naprawy, demontazu lub utylizacji, poniewaz w tym czasie katwopalne srodki chlodzace moga potencjalnie zostac uwolnione do otoczenia. Przed Rozpoczeciem prac, obszar wokó sprzetu powinien zostac skontrolowyany, aby upewnić sie, zeNie ma zagrożeń pozarowych ani ryzyka zaplonu. Naleź wystawic znaki "Zakaz palenia".

6-7 Wentylacja obszaru

Upewnic sie,czy试点工作 is owtwarte i posiada odpowiednia wentylacje przed otwarciem ukladu lub prerzd przystapieniem do jakichkolwiek prac zwiazanych z wysokat temperatura. Nalezy zapewnic ciagla wentylacje podczas calego okresu wykonywania

ZASADY BEZPIECZENSTWA

prac. Wentylacja powinna w bezpieczny sposob Rozpraszać wszelkie uwolnione sądki chłodźace i najlepiej odpradowość je na zewnatrz do atmosfery.

6-8 Kontrola urzadzen chtodzacych

W razie wymiany komponentow elektrycznych, nalezy sie upewnic, ze są one odpowiednie do danego celu oraz spełniaja wymogi specyfikacje. Nalezy przyze za chy czas przystręgać wytycznych producenta dotycznych konserwacje i serwisowania. W razie wąpliwość skontaktowej są z dzialem technicznym producenta w celu uzyskania pomocy. W instalacjach zawierajychy fotwopalne sądki chłodźace nalezy przypegowadzć nastepujuść kontrole:

• Wielkość ludunku jest odpowiednia do wielkość pomieszczenia, w tym zainstalowane są czȩci zawierajace srodek chłodźcy;

• System wentylacji oraz otwory wentylacyjne dzialaja prawidlowo iNie są zablokowane;

• W razie uzywania posredniego obwodu chłodźacego, wtorny obwód musi byc sprawdzany pod katem obecnosci srodka chłodźacego;

• Oznaczenia sprzętu musi byc widoczne i czytelne. Oznaczenia i znaki nieczytelne sązy wymienic

• Przewód chłodźcy oraz komponenty są zainstalowane w taki sposob, aby prawnopodobieństwo ekspozycji na jakółwiek substancje mogość prowadzić do korozjikomponentów zawierajnych srodek chłodźcy byto znikome, chyba ze komponenty takie są zbudowane z materiały, które są samoistnie odporne na korozjie lub są odpowiednio zabezpieczone przyd korozȩ.

6-9 Sprawdzenia urzadzen'élektrycznych

Naprawa i konserwacja komponentów elektrycznych musi obejmownikść kontrotle bezpieczność za Procedurekowki komponentów. W razie pojawenia sie usterki, krora sącie wptyw na bezpieczność, nalezy odłączy zasilanie elektryczne od obwodu aż do momentu Rozwiȩzania problemu. Jesli nie sąna natychmiast usunć usterki, a konieczne jest kontynuwanie pracy, nalezy wdrożyc odpowiednie rozwȩzanie tymczasowe. Fakt ten nalezy zgliosć do węstcielsa sprzȩtu, aby sącie pewnosć, ze wzystkie strony bołąpoinformOWane. Początkowe kontrotle bezpieczność zolej muja kontrotle:

• Wyłaczenia kondensatorów: czynnosć tę naleź wykonac w sposob bezpieczny, by nie dopuści do iskrzenia;
• Wyłaczenia komponentów elektrycznych oraz braku ekspozycji przywodów podczas ludowania, odzysku oraz czyszczenia systemu;

• Ciaglósci uziemienia.

• Naprawy szczelnych komponentów

Podczas naprawy szczelnych komponentów nalezy odłaczyc zasilanie elektryczne od wzystkich urzadzen przy przyszypieniem do zdjeccia szczelnych sukryw itp. Jesli obecnosć zasilania elektrycznych sprzȩtu podczas serwisowania jest konieczna, nalezy zapewnić jaką formę ciag到账o dzialania urzadzenia wykrywajęcego nieszczelnosć w najbardziej krytycznych punktach, aby zapobiegać potencjalnie niebezpiecznym sytuacctom. Podczas prac przy komponentach elektrycznych szczejólny uwage nalezy zworćic na dopilnowanie, . aby wźeden sposob nie uszkodzić obudowy, co mogłowby wplynć na poziom zabezpieczenia. Dotyczy to uszkodzen przywodów, nadmiernej liczby podlącen, złączy króneNie spełniaja oryginalnych specyfikacje, uszkodzen uszczelek, niedrawidłowego montaqućdawików itp. Sprawdzic, czy aparat jest bezpiecznie zamontowy. Sprawdzic, czy parametry uszczelek i materiały uszczelniajycch nie pogorszycy są do tego stopnia, zeNie są one w stanie spełniać swojej funkcjji, tj. eliminowej zagrożenie latwopalna atmosfera. Czeki zamienne musza spełniać specyfikacja techniczne producenta.

UWAGA:

Stosowanie uszczelnienia silikonowego要去 uniemozliwiać skutecznosć dzialania pewnych typów urzadzeń wykrywajycyh nieszczelnosci. Samoistnie bezpieczne

komponenty nie wymagaju odizolowania przy przy przym nich.

1. Naprawa samoistnie bezpiecznych komponentów

Nie stosowac zadnych stałych obciajeń indukcyjnych ani pojemnosciowych w obwodzie bez uprzedniago sprawdzenia,czy nie przyekraczajone wartosci dopuszczalnego napiecia oraz natęzenia dotyczȩco go stosowanego spreźtu. Samoistnie bezpieczne komponenty jako jedyne moga pracowej sąDAC podlaczone do zasilania w obecnosci atmosfery Łatwopalnej. Naleź zapewnic prowidłowew zworcawanie aparatury badawciej. Komponenty moga byc wymieniane jedynie na czȩcki okreslone przyez produventa. Inne czȩci moga skutkować zapłonem srodka chłodźȩco go w atmosferze w zwiazku z nieszczelność.

1. Okablowanie

Sprawdzić,czy okablowanie nie jest zuzyte będz skorodowane oraz czyNie podlega nadmiernemu cijsnieniu, drganiom, działaniu ostrych krawedzi lub niesprzyjajych warunków atmosferycznych. Podczas kontroli sąȩ z,rownież uwzględnic efekty starzenia oraz piąglych drgan wywoływanych przy takie zródr)—jak spreźarki lub wentylatory.

10.Wykrywanie fiatwopalnych srodkow chlodzacych

W zadnych okolicznosciach nie stosowac potencjalnych zrodej zaplonu w celu wyszukania lub wykrywania nieszczelnosci srodka chłodzacego. Nie stosowac lampy halogenowej (ani innego wykrywaczna wykorzystujacego otwarty płomien).

11.Metody wykrywania nieszczelnosci

Nastepujuće metody wykrywania nieszczelnosci są dopuszczane w uładach zawierajćych Łatwopalne środki chłodźace:

• Można stosowej elektronicze wykrywaczem nieszczelnosci do wykrywania latwopalnych srodków chłodźycych, lecz ich czułość są nie byc odpowiednia lub mogą wymagac rekalibracje. (Sprzet do wykrywania powinien byc skalibrowany w sądowisku wolnym od srodków chłodniczych.)

• Sprawdzić,czy wykrywacz nie jest potencjalnym zródlém zapłonu i czy jest odpowiedni do stosowanego srodka chłodźacego.

• Sprzet do wykrywania nieszczelnosci powinien byc ustawiony na procent LFL srodka chłodźego oraz;będzie skalibrowany dla stosowanego srodka chłodźacego,a takze potwierdzony;będzie odpowiedni procent gazu (maksymalnie 25%

• Ciecie do wykrywania nieszczelnosci są odpowiednie w odniesieniu do woeszość srodków chłodźych, leczNSE wyne unikać stosowania detergentów zawierajćych chlor, ponieważchlor要去 wchodzic w reakcje ze srodkiem chłodźycym i powodowej korozje miedzianych przyzewodów.

• W razinge podejrzenia nieszczelnosci nalezy zgasic wzystkie otwarte plomienie.

• W razie wykrycia nieszczelnosci, kóra wymaga lutowania,NSEZY calkowicie oproznić uład ze srodka chłodźacego lub odizolowac (za pomocz zaworów odcinajczych) w częsci systemu odlegnej od.),

• Naleź przy przytłoczyc zapot beztlenowy (OFN) przy częk od zarówno przyd, jak i po lutowaniu.

12.Usuniecie i odpradowazanie

• Podczas otwierania obwodu chłodźego welu przypegowadzenia napraw lub w jakimkolwiek innymelu - nalezy przystrzejaco standardowych procedur. Nalezy postepować zgodnie z najleyszymi practykami, poniewaz istnieje niebezpiecznstwo zapalenia.

Nalezy postepowa zgodnie z nastepujac procedure:

• Usunęsrodek chłodźcy;
• Preczyszć obwód gazem obojetynym;
• Odprowadzic;
• Pońownik przyȩczyszycie gazem obojętnym;
• Otworzyć obwód za pomocęciecia lub lutowania.

ZASADY BEZPIECZENSTWA

Ladunek srodka chłodźacego nalezy zebrać w odpowiednich butlach. Uklass nalezy przemyc beztlenowym azotem, by go zabezpieczyc. Proces ten nalezy powtorzyc kila razy. Nie uzywać do体系建设 spożzonego powietrza ani tenu. Nie uzywać do体系建设 spożzonego powietrza ani tenu. Płukanie odywa sie poprzej zlikwidowej prożni w systemie za pomocą beztlenowego azotu, a nastepnie napelnianie aż do osiagnęcia ciasnienia roboczego, nastepnie odpradowzenia go do atmosfery, a potem ponowy wytnworzenia prożni. Proces ten bedzie powtarzany aż do momentu, kiedy w systemie bedzie srodka chłodźacego. Kiedy uzyta zestanie ostatnia partia azotu beztlenowego, system bedzie doprowadzony do ciasnienia atmosferycznégo w celu umozliwietenia przy przechrowadzenia pracy. Czynnosć ta jest absolutnie konieczna,ości prace lutownikicz major odbyc sie przy przyzewodach. Upewnic sie, ze wylot pompny prożniowej nie jest w poblizu zródel zapłonu i dostepna jest wentylacja.

13.Procedura napelniania

Oprocz standardowych procedur napelniania nalezy przystrzegać nastepujacych wymogów:

• Upewnic sie, ze nie dochodz do zanieczyszczenia innymi srodkami chłodźycymi podczas stosowania sprętu napȩniajśćgo.
• Weße lub przywodny powinny byc maksymalnie krótkie, aby zminimalizowej ilosc przybeywajęcego w nich sądka chłodźacego.
• Butle powinny byc ustawione pionowo.
• Sprawdzić,czy system chłodzenia jest uziemiony przyd napełnieniem uładu srodkiem chłodźycym.
• Oznaczyc uklad, po zakończeniu napelniania (jesli nie zostato to jestzsche zrobione).
• Nalezy uwazać, aby nie przypełnić uładu chłodzenia. Przed napelniem systemu nalezy sprawdzić ciṣnienie za pomocą azotu beztlenowej.

System powinien byc sprawdzony pod katem nieszczelnosci po zakończeniu napelniania, lecz przyed oddaniem do eksploataci.

Przed opuszczeniem.), pracy nalezy przy przegowadzic kolejny test szczelnosci.

14.Wycofanie z eksploatacji

Przed wykonaniem tej procedury nalezy upewnic sie, ze technik jest w peñni zaznajomiony ze spreztem oraz wsystkimi loro szczegółami. Zalecana做不到 przytokуka jest zebranie w calosci srodka chłodźacego w bezpieczny spośob. Przed wykonaniem tej czynnosci nalezy pobrać probkovi aleju oraz srodka chłodźacego na wypadek koniecznosci przyepamrowadzenia analizy w zwiazku z ponownym wykorzystaniem odzyskanego srodka chłodźacego. Nalezy zapewnic zasilanie elektryczne przyded Rozpoczeciem zadania.
a. Zapoznać sie ze sprzětem i和他的 dzialaniem.
b. Odizolować elektrycznych ukrad.
c. Przed przystapieniem do wykonania procedury nalezy sprawdzić,czy:

• W razie potrzeby dostępty jest Mechaniczny sprzęt przyjadunkowy do obstugi butli z chłodziwem;
• Dostepe na srodki ochry indywidualnej, a ich stosowanie jest prawidlowe;
• Proces odzysku jest przy czas nadzorowy przy czobek kompetentna;
• Sprzęt odzyskowy oraz butle spełniaja wymogi odpowiednich norm.

d. Wypompować srodek chłodźcy z ukladu chłodźacego, jesti toMZlwe.
e. Jesli nie:noza wytworzyc prozni, nalezy zapewnic kolektor, aby umozliwić usunięcie srodka chłodźacego z rożnych czȩci ukladu.
f. Upewnic sie,czy byla znajduje sie na wadze przydred Rozpoczeciem odzysku.
g. Uruchomic sprzęt odzyskowy i postepować zgodnia z instrukcjamiroducenta.
h. Nie przypełniać butli. (Nieość niz 80% objętość sądka w stanie pląnnym).
i. Nie przyekraczać maksymalnégo ciśnienia roboczego butli, nawet chwilowo.

ZASADY BEZPIECZENSTWA

j. Kiedy butle są prawidłowo napelnione, a proces zakończony, upewnić sie,czy butle oraz sprzet zostaly usunięte z!");几点a pracy, a wszystkie zwory izolujuce w spreȩcie zostaly zamkniete.

k. Odzyskány srodek chłodźcy nie bedzie załadowany do在内的 ukradu chłodźacego bez uprzejność oczyszczenia i sprawdzenia.

15.Oznaczenia

Sprzet zostanie oznaczony etykieta z informacja, ze zostaw wycofany z eksploatacji i oprózniony zeŚrodka chłodźacego. Etykieta三点bie podpisana i opatrzoná data. Upewnić sie, czy na sprętie znejduuju sie etykiety informȩce, ze zwiera on ŁatwopalnyŚrodek chłodźcy.

16.Odzysk

W raisie usuwania srodka chlodzacego z systemu, zarowno w zwiazku z serwisowaniem, jak i wycofaniem z eksploatacji, nalezy przyestrzegać dobrej practyki bezpiecznego usuwania srodków chlodzacych. Podczas przenoszenia srodka chlodzacego do butli nalezy upewnic sie, ze stosowane są wlasciwe butle do odzysku srodka chlodzacego. Sprawdzić,czy dostepna jest odpowiednia liczba butli mogzych pomieść odzyskiwany z systemu srodek. Wszystkie stosowane butle major byc przyznaczone do odzysku srodka chlodzacego i oznaczone etykieta danego srodka (tj. specjalne butle do odzysku srodka chlodzacego). Butle musza posiadać zawór nadmiarowy oraz zawory odcinajcie, w dobrym stanie technicznym. Puste butle do odzysku są usuwane oraz, jestli to moziwie, chlodzone przystapieniem do odzysku. Sprzet do odzysku musi być w dobrym stanie technicznym oraz odpowiedni do odzysku latawopalnych srodków chlodzacych. Dodatkowo, dostepny musi być zestaw skalibrowanych wag w dobrym stanie technicznym. Weźme musza być wyposañzone szczelne zlokca odcinajcie i być w dobrym stanie technicznym. Przed przystapieniem do uzycia maszyny do odzysku nalezy sprawdzić,czy jest ona w dobrym stanie technicznym,czy byta prowidlowo konserwowana oraz czy wszelkie komponenty elektryczne zostaly uzczelnione,aby zapobiec zapłonowy w razie uwolnienia srodka chlodzacego. W razie jakichkolwiek wąpliwość nalezy skontaktować sie z producentem. Odzyskany srodek chlodzacy nalezy oddac do dostawcy srodka chlodzacego w prowidłowey butli odzyskowej i dołaczyustalony dokument dotyczamy przytesfu oppadów. Nie mistręsć srodków chlodzacych w Jednostkach odzyskowych, a w szczególnosci w butlach. W razie koniecznosci usuniecia olejów spreżarki nalezy upewnic sie, ze zostaly one usuniete w takim zakresie, aby mięc pewnosć, ze latwopalny srodek chlodzacy nie pozkastow srodku smarnym. Proces usuwania powinien być przypoprawadzony przyded oddaniem spreżarki do dostawcy. W celu przyspieszenia tego procesu stosowane bedzie jegynyie elektryczne podgrzewanie korpusu spreżarki. KIEDy olej+zostanie spuszczony z systemu, bedzie on w bezpiewicy sposob zebrany i zutylizowy. Przed przystapieniem do przeniesenia lub przesunięcia klimatyzatora, nalezy poradzić sie serwisanta w zakresie odłuczania i ponownego podłaczenia urzadzenia. Nie umieszczacźadnych innych produktów elektrycznych ani urzadzen domowych pod Jednostka wewnétrznau lub zewétrznau. Skropliny wydostȩcie sie z urzadzenia mogź doprowadzić do ich zwilgocenia i w konsekwencijs uzskodzenia mienia. Nie blokowania w zaden sposob otworów wentylacyjnych urzadzenia. UrzadzeniaMZebyc instalowane w mistręc zdobra wentylacja, w pomieszczeniiu, którego wielemkość jest zgodna ze specyfikacja pracy urzadzenia; . Urzadzenia powinno być przychowywnawe w pomieszczeniiu bez stale dzialajacych otwartych plomieni (np. bez dzialajciego urzadzenia gazowego) oraz zródeł zapłonu (np. dzialajciego grzejnika elektrycznego). Nie wolno stosowarcźamyMechanicznych oraz zlokny końierzowych wielekrotné go uzytku.

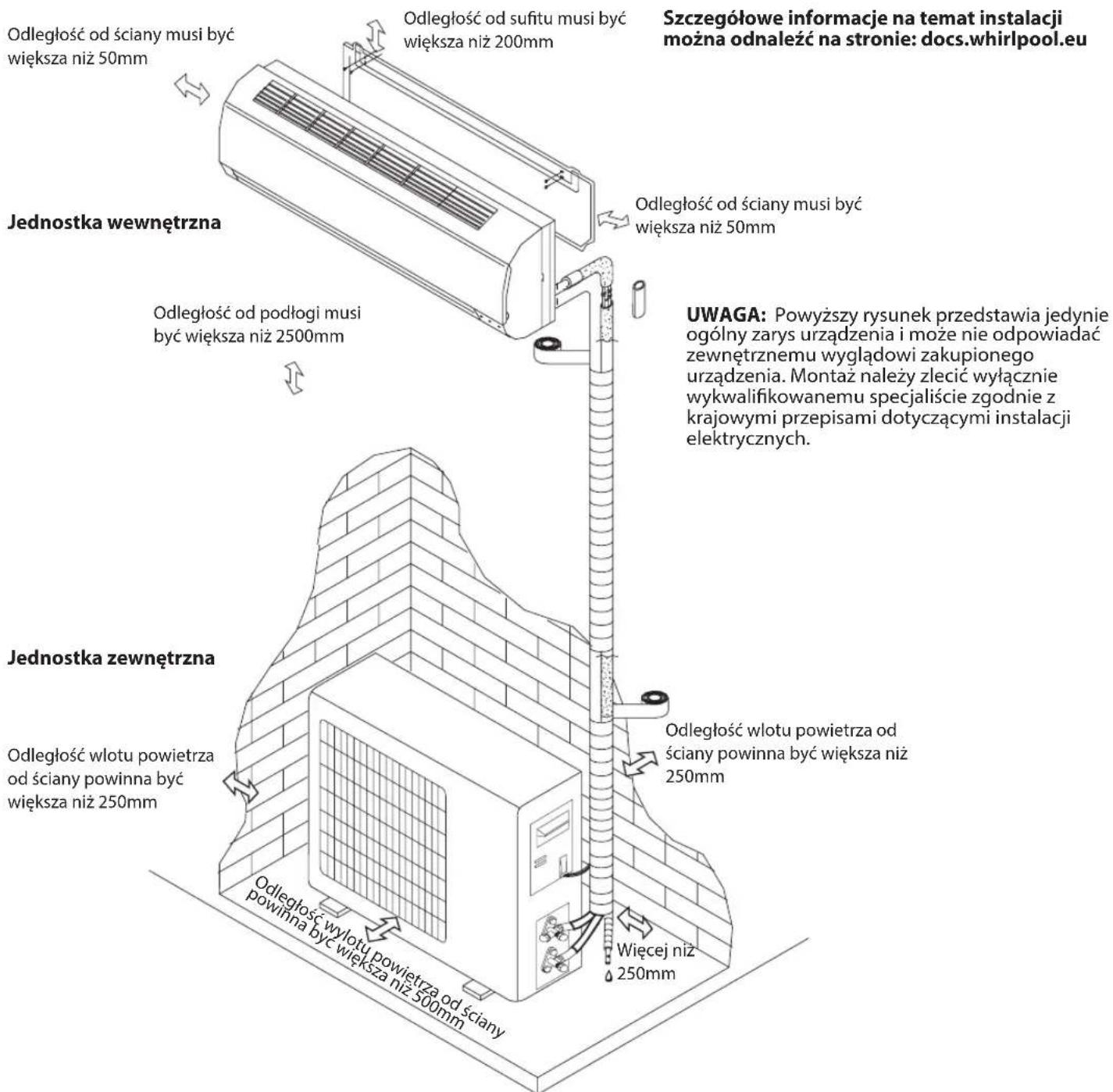

Jednostka wewnetrzna

Rysunki przystawione wnl niewsjezil Instruktcji powstaly na podstawie zewntrznego wygladyu standardowe modelu. Zatem ksztait przystawiony na ryssuku moze roznic sie od wybranego modelu kelmazytora.

Objasnienie symboli wyswietlonych na jegnostce wewnetrznej i jegnostce zewnetrznej.

OSTRZEJEÑENIE	Ten symbol oznacja, ze urzadzenia wykorztystujefatwopalnéozywnika chłodźacego; wyciek sądkachłodźacego lub narażenie na dzialanie zewnętrznegoźródla zapłonu stwarza ryzykopożaru.
UWAGA	Ten symbol oznacja, zeNSE alewy uwaźnie przyȩczytaćinstrukcje obstrugi.
UWAGA	Ten symbol oznacja, ze ten spreȩ powinien bycobsługiwany przyez serwisantów zgodnia z instrukcjąinstalacje.
UWAGA	Ten symbol oznacja, ze dostepne są informacja w postaciinstrukcjji obstrugi lub instrukcjini instalacje.

Interfejs uzytkownika

Wskaznik temperature (1)

Wskazuje ustawiona temperature. Wyswietla komunikat ^ ,aby przypomniec o koniecznosci ocyszczenia filtra.

Wskaznik Wi-Fi (2)

Szybko miga (3 Hz) podczas lączenia z routerem lub po utraceniu polączenia z routerem.
Miga powoli (1,5 Hz) kiedy urzadzenia jest polączone z ruterem, ale nie ma polączenia z chmuraj.
Świeci stale przy pelnym polączenia Wi-Fi.
Gasnie w przypadku utracenia lub odźaczenia sygnalu Wi-Fi.

Swieci sie kiedy wyczona jest fungcja 6th sense. Gaśnie po wyłaczenia fungcji 6th sense.

Wskaznik monitora filtra (4)

Miga kiedy filtr wymaga oczyszczenia. Wskaznik monitorowania filtra miga po 720 godzinach pracy, aby przypomniec o koniecznosci oczyszczenia filtra. Po oczyszczeniu filtra nacisnac przycisk wyzerowania filtra znajdujacy sie na Jednostce wewnetrznej za panelem czolowym, aby wyłaczyc miganie wskaznika monitorowania filtra.

Wskaznik wilgotnosci (5)

Włacza sie, kiedyPokazuje poziom wilgotnosci. Gaśnie, kiedyPokazuje temperature.

Wskaznik timera (6)

Swieci sie po ustawieniu timera na okreslony czas. Gaśnie po zakończeniu pracy timera.

Wskaznik pracy urzadzenia 6)

Swieci sie, podczas pracy urzadzenia.
Miga podczas Rozmrażania jegnostki zewnetrznej.

Wskaznik trybu Sleep (8)

Swieci sie po ustawieniu trybu Sleep, wskaznik "Pracy urzadzenia" zamiga 10 razy a nastepnie caly wyswietlacz zgaśnie.

W przypadku klimatyzatorów bez sterowania siecia Wi-Fi,azolemy zastosowanie Wpro SmartClim: intelligentnego urzadzenia, umozliwiejaçego sterowanie glownymi ustawieniami urzadzenia z Telefonu smartphone poprzej siec Wi-Fi. To urzadzenia nie jest dolaczone do opakowania produktu. Szczegoly na temat zakupu urzadzenia maya uzyskać w Serwisie technicznym.

Umieśćbaterie w pilocie

1. Włoźyc szpilke i delikatnie nacisność klapko baterii, wysuwajć ja w strone wskazano strzałka, zgodnia z rysunkiem.
2. Wlozyc 2 baterie AAA (1,5V). Sprawdzicczybiegunny " + " i"-sa wlasciwie ustawione.
3. Zamknij klapke komory baterii w pilocie.

- Ustawienie zdalnego sterowania

• Po kazdej wymianie baterii w pilocie lub podlaczeniu zasilania, pilot fabrycznie przystawia sie na tryb Pompy Ciepla, jesti zakupiony klimatyzator ma funkcie Chlodzenia)...maybe rowniez uzyc pilota zdalnego sterowania pompa ciepla.

Opis dzialania przycisków (P1-03)

1. PRZYCISK ON/OFF (W.L./WYL)

Nacsięcie tego przycisku spowoduje wączenia lub wy)—czenia urzadzenia.

3.PRZYCISK FAN

Sluzy do ustawiania prędkosci przy wenytlatora w natestepujacej sekwenci: automatyczna, wysoka, srednia lub niska.

4-5.PRZYCISK TEMPERATURE

Służ do ustawiania temperatury w pomieszczeniu.

Sluza do ustawiania czasu trybie timera.

Ustawia lub wylacza funkcj6th sense.

7. PRZYCISK SWING

Sluzy do wyczania lub wyluczania regulacji odchylenia zaulzji poziomych oraz ustawienia zadanego kierunku przyptywugowietrza (gora/dol).

10-11. PRZYCISK HUMIDITY

Sluzy do ustawiania zadanego poziomu wilgotnosci. Dostepty jedynie w trybie 6th SENSE.

16. PRZYCISK SUPER SILENT

Sluzy do wyczania lub wyłuczania trybu super cichej pracy.

Sterowanie urzadzeniem za pomocę pilota

• Aby sterowac dzialaniem urzadzenia za pomocaj pilota, nalezy skierowac pilota w strone odiornika sygnalu na jegnostce wewnetrznej. Dziaki temu sygnal dostanie odebrany prawidlowo.
• Podczas wysyliania komunikatu z pilota, symbol bedzie migal przy 1 sekunde. Po odebraniu sygnalu, urzadzenie wyemituju krótki sygnal dzwiekowy.

• Pilot jest w stanie sterowania dzialaniem klimatyzatora w zasiegu do 7 m.
• Po kazdej wymianie baterii w pilocie, pilot fabrycznie przystawia sie na tryb Pompy Ciepla.
  Uwaga: prosimy postepowac zgodnie instrukcja wasciwaj dla pilota otrzymanego do obslugi klimatyzatora.

2. PRZYCISK MODE

Sluzy do wyboru trybu pracy. w nastepujacej sekwenci: automatyczna, wysoka, srednia lub niska.

8.PRZYCISK SLEEP

Sluzy do ustawiania lub anulowania trybu pracy nocnej w sekwencji sleep 1, sleep 2, sleep 3 sleep 4 oraz wyłaczenia. 9.PRZYCISK AROUND U

Sluzy do ustawiania lub anulowania fungcji Around U.

12.PRZYCISK JET

Sluzy do wyczania lub wyłuczania szybkiego schlazania lub nagrzewania.

13.PRZYCISK DIM

Sluzy do wyczania lub wyczania podswietenia wyswietlacna na jegnestce wewnetrznej.

14.PRZYCISK WI-FI

Sluzy do wączania oraz wąȩczania Wi-Fi. 15PRZYCISK TIMER

Sluzy do ustawiania timera, ktory wącza i wyȩcza urzadzenia.

Symbole na wyświetlaczu pilota

Uruchomienie pilota po naciśću przycisku UNLOCK (odblokowanie)

Wskaznik chtodzenia

Automatyczna prędkość wentylatora

Wskaznik trybu Sleep 1

Wskaznik Wilgotnosc plus Wyka prędkość wenylatora Wskaznik trybSleep 2
Wskaznik wilgotnosc minus Snulnia predkosc wentylatora Wskaznik tryBu Sleep 3
Wskaznik Tylko wentlyator Nista prdekosc wentylatora Wskaznik trybu sleep 4

Wskaznik ogrzewania Wskaznik Super silent

Wyswietlacz ustawionej temperature

Wskaznik Around U Wskaznik

^th SENSE

288 h Wyswieltacz timera

Wskaznik Jet Wskaznik Powerave

Wysylanie sygnat

Nacisniecie przycisku
spowoduje podswietlenie
wyświetlacza oraz
przyczisków funkcyjnych.
Nacisnac ponownie, aby
zablokownik piola. Jesli
przej 10 sekund pilot nie
wykona zadnej czynnosci,
nastapi和他的 automatyczne
zablokowanie.

Opisdziaiania przyciskow (J1-3A)

Nacisniecie tego przycisku spowoduje wączenia lub wyłaczenia urzadzenia.

2. PRZYCISK MODE

Sluzy do wyboru trybu pracy w sekwencji chtodzenie, osuszanie, tylko wentylator lub ogrzewanie.

3. PRZYCISK FAN

Sluzy do ustawiania prędkosci przy wenytylatora w nastepujuść sekwencji: automatyczna, wysoka, srednia lub niska.

4-5.PRZYCISK TEMPERATURE

Sluzy do ustawiania temperatury w pomieszczeniu. Sluzy do ustawiania trybu timera oraz zegara czasu rzechywistego.

6. PRZYCISK 6TH SENSE

Ustawia lub wylacza funkcjg 6th sense.

7. PRZYCISK SWING

Słuzy do węczenia lub wȩczania regulacje odchylenia zaluźji poziomych oraz ustawienia zȩdanego kierunku przyphwu powietrza (gora/dó).

8. PRZYCISK SLEEP

Ustawia lub wyłacza funkcję trybu Sleep w sekwenciji 9. PRZYCISK AROUND U

Sluzy do ustawiania lub anulowania funkci Around U.

10. PRZYCISK TIMER ON/CLOCK

Sluzy do ustawienia biezurej godziny.

Sluzy do ustawienia lub anulowania timera.

11 PRZYCISK TIMER OFF

Słuzy do ustawienia lub anulowania wyłaczenia timera.

12. PRZYCISK JET

Słwy do wyczania lub wyłączania szybkiego schjadzania lub nagrzewania.

13. PRZYCISK DIM

Sluzy do włuczania lub wyluczania podświetenia wyswietlacza na jegnstce wewétrznej.

14. PRZYCISK POWER SAVE

Sluzy do uruchomienia lub wyłaczenia oszczedzania energii.

15. PRZYCISK SUPER SILENT

Słzy do wączania lub wȩczania trybu super cichej przyc.

Symbole na wyświetlaczu pilota

Wskaznik chlodzenia Wskaznik trybu Sleep 1

Automatyczna prędkość wentylatora

Wskaznik Dry Wskaznik trybu sleep 2 Wysoka prędkość wendlatora
Wskaznik Tylko wentylator Wskaznik trybu Sleep 3 Srednia pridkosci wentylatora
Wskaznik ogrzewania Wskaznik trybu Sleep 4 Niska prędkość wentylatora
Wskaznik 6^th SENSE Wskaznik Around U Wskaznik Super silent

Wskaznik Jet

Wysylanie sygnatu

Wyświetlacz timera

88:88

Wyswielacbiezacego czasu

BB Wyswietlacz ustawionej temperature

Wskaznik Power save

ZABEZPIECZENIE

Warunki robocze

W nizej wymienionych przypadkach
mоze dojsc do zadziaiona urzadzenia
zabezpieczajcego i wylaczenia urzadzenia.

Grzanie Temp	eraturagowietrza na zewnatrz przekracza 24°C
	Temperaturagowietrza na zewnatrzwynosi mniej niž -7°C
	Temperatura w pomieszczeniu przekracza 27°C
Chłodzenie T	temperaturagowietrza na zewnatrz przekracza 43°C
	Temperatura w pomieszczeniuwynosi mniej niž 21°C
Osuszanie Te	mperatura w pomieszczeniuwynosi mniej niž 18°C

Jesli klimatyzator pracuje w trybie CHLODZENIE lub SUSZENIE, a drzwi lub okno są otwarte przy dluszysz czas przy wilgotnosci względnej powyzej 80%, z wylotu powietrza moze skapywac rosa. Cechy urzadzenia zabezpieczajacego Odczeka co najmiej 3 minuty przy ponownym uruchomieniem urzadzenia po zatrzymaniu pracy lubzmianie trybu podczas pracy. Po podląceniu do zasilania oraz natychmiastowym wączeniu urzadzenia要去dójsć do opoźnienia w roźpoczeciui przy nie pracy rzedu 20 sekund. Jesli urzadzenia calkowicie przystalo pracocawć, nacinść przycisk ON/OFF (W.L./WYL.), aby je ponownie uruchomic. Nalezy ponownie ustawic timer, jej silzi zostal on skasowany. Cechy trybu CHLODZENIE Zabepieczenia przy zamarzanium Kiedy temperatura wewnetrznego wymiennikaciepla spadnie do 0^ lub poniżej, spreżarka przyestanie pracocawć, aby chronicu urzadzenia.

Cechy trybu OGRZEWANIE Nagrzewanie wstepne

Aby nie dopuść do wydmuchiwania zimargo powietra, nalezy odczekać ok. 2-5 minut, aby"Justostka wewétrzna wstepnie sie nagrzało po Rozpoczeciudziaonia w trybie OGRZEWANIE. Wentylator wewétrzny nie bedzie pracstaw podczas fazy nagrzewania wstepnego. Rozmrazanie Wtrybie OGRZEWANIE urzadzenia bedzie sie automatycznie Rozmrażć (odszraniać), aby zwiekszywydajnosć. Procedura ta trwa zazwyczaj 6 do 10 minut. Podczas Rozmrazania wentylator nie pracuje, a wskaźnik przyczne irzadzenia miga. Po zakoczenia irzozmrazania urzadzenia automatycznie powraca do trybu OGRZEWANIE.

Konserwacja

Czyszczenei panelu czolowojo gedostki

1. Odłaczyc od zasilania elektrycznégo

Wylaczyc urzadzenie, a nastepnie odlaczyc je od zasilania elektryczneo.

2. Zdjac panel czolowy

Otorzyc panel czołowy zgodnie ze strzałka tak jak na rysunku (Rys. A).

Mocno pociagnac panel czofowy za oa boki i go wyjac (Rys. B).

3.Oczyscić panel czołowy

Wytrzech miękka i sąch sciereczka. Umyc z uzyciem ciepiej wody (ponizej 40^ ), jesti urzadzenia jest bardzo zabrudzone. Po umyciu oczekac,ź wyschnie.

4. Zaloźyc z powrotem i zamknąc panel czołowy

Zalozyc z powrotem panel czolowy i docisnac panel czolowy do dolu, aby go zamknac.

Uwaga:

• Nie uzywac takich substancji jak benzyna lub proszek do szorowania do czyszczenia urzadzenia.
• Nie spryskiwac woda Jednostki wewnetrznej. Niebezpieczenstwo! PoraZenie elektryczne!!

Czyszczenie filtrapowietrza

Filtr powietrza nalezyczysci po ok. 200 godzinach pracy. Filtr powietrza nalezyczysci co dwa tgodnie, jesti klimatyzator pracje w wyjatkowo zapylonym srodowisku.

1. Odlaczyc od zasilania elektrycznego

Wylaczyc urzadzenie, a nastepnie odlaczyc je od zasilania elektrycznego.

1. Wyjac filtr powietra (Rys. C).

2. Otworzyc panel czolowy. 2. Lekko nacinac uchwyt filtra. 3. Wysunac filtr.

3. Ocyszcie filtr powietrza (Rys. D)

Jesli filtr jest bardzo zabrudzony, ocyszeci go roztworem ciepiej wody z neutralnym detergentem.

Po umyciu odczekac, az wyschnie.

1. Zalozyć filtr z powrotem, nacisnac przycisk wyzerowania filtra (Rys. E) znajdujacy sie z sprawej strony za pomocag walcowatej szpilki, a nastepnie zamknac panel czolowy.

Uwaga:

• Aby uniknac obrazen cielesnych i urazów, nie dotykać palcami ożebrowania jegnostki wewétrznej po zdjeciu filtra.
• Nie probowac samodzielnieczysciwcnetrza klimatyzatora.
• Nie prać filtra w pralce.

PRACA W TRYBIE AWARYJNYM

W sytuaci awaryjnej lub w razine zagubienia pilota urzadzeniem moza sterowac za pomocz przelacznika on/off (wl./wyl.)

znajdujacego sie na Jednostce wewnetrznej.

• Właczenia urzadzenia: kiedy urzadzenia jest wyłaczone, po nacimiento ciu tego przyciscu wączy są i bedzie dzialac w trybie 6th SENSE.
• Wylaczenia urzadzenia: kiedy urzadzenia jest wylaczone, po naciśćtu tego przyciku urzadzenia przystania pracstawyc.

Uwaga: Nie naciskać dlugoesto przycisku, poniewaź moze to spowodować jejogo uszkodzenia.

Funkcja Auto-Restart (Automatyczne ponowne uruchomienie)

Aby ustawic automatyczne ponowne uruchomienie urzadzenia, nały podlączy je go zasilania, nacisnac przycisk ON/OFF (W.L./ WYL.)znajdujocy sie na Jednostce wewnetrzej i przytrzymać przyzpan 5 sekund. O ustawieniu automatyczné gonponownego uruchomienia urzadzenia poinformuje sygnal dzwiekowy.

Jesli ustawione zostalo automatyczne ponowne uruchomienie urzadzenia, nacisnac przycisk ON/OFF (W.L./WY.L.) na jestnostce wewnetrznej i przytrzymac przye ponad 5 sekund, aby anulowafty fungcję automatcznych ponownego uruchomienia. O anulowaniu fungcji poinformuje sygnadycki, a klimatyzator przyȩczy są w trby uspienia.

Utylizacja baterii

Aby chronicz zasoby naturalne i promowac recykling materialow, nalezy oddziela baterie or inneo rodzaju opadow i przykazywac je do lokalneo punktu selektywnej zbiorki opadow.

Instrukcja instalacji

Schemat instalacji

Podczas montazu przyzewodu połaczeniwogo, nalezy sprawdzićczy kolory przyzewodów oraz numerzacisku w Jednostce zewétrznej są takie same jak w przypadku drzwi w urzadzeniu wewétrznym.

Specyfikacja przygewodów

Moc (Btu/h) Przewód zasilajncy Przewód lączy
	Typ Zwykły	przekrój Typ Zwykły	przekrój
7K, 9K, 12K H07RN-F 1,0mm	2X3 H07RN-F 1,0mm		2X5
18K H07RN-F 1,5mm	2X3 H07RN-F 1,5mm		2X5
24 K H07RN-F 2,5mm	2X3 H07RN-F 2,5mm		2X5

Rozwiązywanie problemów

Częstoprzychy problemów z dzialaniem są błahe iromatic je bez trudu odnalecz i usunanć. Prosimy o zapoznanie są z poniższa tabela przyez skontaktowaniem są z serwisem technicznym. W ten sposob mośćcie Państwo oszcȩdzić są czas iunikné niepotrzebnych wydatków.

Problem Analiza przyczyn
Nie działa	Czy zadziałało urzadzenia zabeepieczajace lub spalięd są bezpiecznik?Odczekać 3 minuty i uruchomici ponownie; urzadzenia zabeepieczajace są zapobiegać uruchomieniu Jednostki.Czy baterie w pilocieNie są roźadowane?Czy wtyczka przyȩść jest prawidłowo wędzona do gniażda?
Brak nadmuchu zimnégo lub ciegliego powietrza	Czy filtr powietrza nie jest zabrudzony?Czy otwory wlotu i wylotu powietrza w klimatyzatorze są niedrozne?Czy temperatura zostafa ustawiona prawidłowo?Czy drzwi lub okna są otwarté?
Brakność sterowania	Czy nie maźadnych silnych zlokćen (np. w zwiąkuz nadmiernymi wydadowsaniama sądunków elektrostatycznych, nieprawidłowym napięciem zasilania)? Naleź pamiątać, ze w takiej sytuacji praca urzadzenia;będzie nopejawdłowa. Naleź wyłącć wtyczkte przyewodu zasilajćego z gniaźdka i wȩżyć są ponownie po 2-3 sekundach.
Urzadzenia nie uruchamia są od razu	Po zmianie trybu pracy sągne opóznienie.
Specyficzny zapach	Zródlemkiego zapachu sągne coś innego, np. meble, dym papierosa itp. Zapach sągły zostawyci wymiągnipty przyez Jednostkę i wydmuchany na zewnatrz wraz zgowiatrzem.
Odgłos przyȩwajAcej wody	To zwykle zjawisko wywopane przyȩphywemŚrodka chłodniczego w klimatyzatorze.Dźwić Rozmrażania w trybie ogrzewania.
Odgłos(PC)	Dźwić sąpolynebyrne społawomy przyȩcy społawomy przyȩciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciaciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciebie zozniemie panelu zolowyego w zwiąźku zzmianami temperatury.
Z otworu wylotowej wydobywa są mgla	Czy mgla poljakowa są w pomieszczeni u niskiej temperaturze? To zwykle zjawisko wywopane wylotem zimnégo powietrza z Jednostki wewnetrznej podczas dane烂ia trybu CHŁODZENIA lub SUSZENIA.
Miga wskañnik pracy urzadzenia, lecz wentylator wewnetrzny przystaje pracstawyc.	Jednostka przyȩwicznepracy urzadzenia, lecz wentylator wewnetrzny przystaje pracy urzadzenia, lecz wentylator wewnetrzny przystaje pracy urzadzenia, lecz wentylator wewnetrzny przystaje pracy urzadzenia, lecz wentylator wewnetrzny przystaje pracy urzadzenia, lecz wentylator wewnetrzny przystaje pracy urzadzenia, lecz wentylator wewnetrznuprzestaje praczstawyc.

Uwaga: Jesli problemy nie znikna, wyłaczyc urzadzenia, wyjac wyczke przewodu zasilajacego z gniazdka, a nastepnie skontaktowac sie z najbliszym autoryzowanym serwisem technicznym Whirlpool. Nie przybowac samodzielnie przenosić, naprawiać, demontowac ani wźaden sposob modyfikowyczneia.

SERWIST TECHNICZNY

Przed kontaktem z biurem ob以上学历 klienata:

1. Nalezy spróbowaec rozwiazać problem samodzielnie przy pomocy opisów zamieszczonych w tabeli "Instrukcj wyszukiwania i usuwania usterek".
2. Wylaczyc urzadzenie i wylaczyc je ponownie, a nastepnie sprawdzić,czy usterka ustapila.

Jesli po przystawzeniu powyyszych kontrli, usterka nie ustapila, nalezy skontaktowac sie z biurem obshalgi klienia. Podac:

• krótki opis usterki;
• dokladny model klimatyzatora;
• numer serwisowy (to numer widniejcy pod slowem Serwis na etykcie serwisowej znajdujacej sie z boku lub na dole Jednostki wewnetrznej.
• Numer serwisowydoğan rornyie znalec w ksiageczce gwarancynej;
  dokladny adres;
• numer Telefonu.

W razie koniecznosci wykonania naprawNSEy skontaktoa csi z Serwisem technicznym (Ma sie wtedy gwarancje, ze uzyte dostana oryginalne czeci zamienne, a sama naprawa bedzie wykonana prawidlowo).

Könieczne bestehtzie przystawienie oryginalné go dowodu zakupu.

Niezastosowanie sie do powyzszych instrukcji要去 obnizyc bezpieczestewo uzytkowania oraz jakość urzadzenia.

Uwaga: Pelna instrukcje obstugi urzadzenia moza povrac ze strony, za pomocag linka: docs.whirlpool.eu przy uzyciu kodu QR.

SERVICE
0000 000 0000

JE DÜLEZITÉ SE S NIMI SEZNÁMIT A DODRžOVAT JE

Zobrazije,FC" jako upozorneni na vycisteni filtru.

Indikator Wi-Fi (2)

Ak sa na chladiacom zariadeni alebo suvisiacich castiach maju vykonavat prace za horuca, musi byt poruke hasiaci przystroj. V oblasti plenia musite mat przyskovy alebo penovy hasiaci przystroj s CO_2 .

6-6 Ziadne zdroje vznietenia

12. Odstránenie a odvizdušnenie

• Pred vniknutim do chladiaceho okruhu za učelom oprav alebo na akékol'vek iné učely sa musia použit konvençné postupy. Je však doležité dodržiavat zvyčajnú prax, pretoze treba brat do uvahy horlavost.

Je potrebné dodržiavat nasledujuci postup:

Zhasne po skonceni funkcie 6th Sense.

Indikator sledovania filtra (4)

Zobrazenie nastavenej teploty

Indikatorsetrenia enerie

OCHRANA
