SPIW312A3WF.1 - Klimatizácia WHIRLPOOL - Bezplatný návod na obsluhu

Typ produktu	Splitová klimatizácia (vnútorná + vonkajšia jednotka)
Značka	Whirlpool
Model	SPIW312A3WF.1
Chladivo	R32, GWP 675, maximálne množstvo 2,5 kg
Elektrické napájanie	Jednofázové, 230 V / 50 Hz, samostatný okruh s ističom (16A pre 9K-12K, 20A pre 18K, 25A pre 24K)
Výkon (Btu/h)	Konfigurácie 9K, 12K, 18K, 24K (podľa presného modelu)
Prevádzkové režimy	Chladenie, Kúrenie, Vetranie, Odsušovanie (suchý režim)
Hlavné funkcie	6th Sense, Sleep (4 úrovne), Jet (rýchle chladenie/kúrenie), Around U, časovač, automatický reštart, super tichý, úspora energie
Ovládanie	Infračervený diaľkový ovládač (dosah 7 m), tlačidlo zap./vyp. na vnútornej jednotke, kompatibilné s Wi-Fi (voliteľne so zariadením Wpro SmartClim)
Vzduchový filter	Umývateľný; čistenie odporúčané každých 200 h alebo 2 týždne v prašnom prostredí; indikátor čistenia po 720 h
Údržba	Čistite predný panel mäkkou suchou handričkou alebo vlažnou vodou (<40°C); nepoužívajte abrazívne prostriedky ani parný čistič
Pokyny pre elektrickú bezpečnosť	Povinný prúdový chránič (RCD) 30 mA; uzemnenie v súlade s normami; napájací kábel H07RN-F (prierez podľa výkonu)
Inštalácia	Musí ju vykonať kvalifikovaný technik; plocha miestnosti >10 m²; minimálna vzdialenosť medzi jednotkami a zdrojmi vznietenia
Rozmery vnútornej jednotky	Nie sú uvedené v návode; pozrite typový štítok
Hmotnosť	Neuvedené
Servisný kód	Nachádza sa pod štítkom „Servis“ na vnútornej jednotke a v záručnom liste
Popredajný servis	Kontaktujte autorizovaný servis Whirlpool; majte pripravenú faktúru a servisné číslo
Opraviteľnosť	Používajte výhradne originálne diely; akýkoľvek zásah vykonáva kvalifikovaný odborník

Často kladené otázky - SPIW312A3WF.1 WHIRLPOOL

Ako vyčistiť vzduchový filter klimatizácie Whirlpool SPIW312A3WF.1 ?

Vypnite a odpojte zariadenie. Otvorte predný panel, vyberte filter stlačením rukoväte. Umyte ho vlažnou vodou (<40°C) so saponátom, ak je veľmi špinavý. Úplne ho vysušte, vložte späť a stlačte tlačidlo resetovania filtra (pomocou špendlíka), aby ste zhasli kontrolku.

Čo znamená, keď sa na displeji teploty zobrazí 'FC' ?

Symbol 'FC' na displeji vnútornej jednotky znamená, že je čas vyčistiť vzduchový filter. Zobrazí sa po 720 hodinách prevádzky. Po vyčistení filtra stlačte tlačidlo resetovania umiestnené za predným panelom, aby ste vymazali správu.

Môžem používať klimatizáciu bez diaľkového ovládača ?

Áno, tlačidlo zap./vyp. na vnútornej jednotke umožňuje spustiť zariadenie v režime 6th Sense alebo ho vypnúť. Krátko stlačte na zapnutie/vypnutie; nedržte stlačené dlho, aby ste predišli poruche.

Aké chladivo používa zariadenie a aké opatrenia treba dodržiavať ?

Klimatizácia používa plyn R32 (GWP 675), horľavé chladivo. Maximálne množstvo je 2,5 kg. Inštaláciu a údržbu musí vykonať certifikovaný odborník. Neprepichujte potrubia a nevystavujte ich zdrojom vznietenia. Zariadenie skladujte v vetranej miestnosti s plochou väčšou ako 10 m².

Prečo moja klimatizácia nechladí ?

Skontrolujte, či filter nie je upchatý, či sú vstupy/výstupy vzduchu voľné, či je nastavená teplota nižšia ako izbová teplota a či sú dvere/okná zatvorené. Po vypnutí počkajte 3 minúty pred opätovným spustením.

Ako aktivovať režim úspory energie ?

Na diaľkovom ovládači stlačte tlačidlo Power save (na niektorých modeloch je kombinované s iným tlačidlom). To znižuje spotrebu automatickým nastavením teploty a rýchlosti ventilátora.

Aké režimy spánku sú k dispozícii ?

Režim Sleep ponúka 4 úrovne: Sleep 1, Sleep 2, Sleep 3 a Sleep 4. Postupne upravujú teplotu počas noci pre optimálny komfort. Stlačte niekoľkokrát tlačidlo Sleep pre výber úrovne.

Ako pripojiť klimatizáciu na Wi-Fi ?

Zariadenie nemá vstavané Wi-Fi. Môžete použiť príslušenstvo Wpro SmartClim (predáva sa samostatne) na diaľkové ovládanie klimatizácie prostredníctvom aplikácie v smartfóne. Pre kúpu kontaktujte popredajný servis.

Čo robiť, ak diaľkový ovládač nefunguje ?

Skontrolujte, či sú batérie (2x AAA, 1,5V) správne vložené a nie sú vybité. Uistite sa, že nič neblokuje prijímač na vnútornej jednotke a že ste do 7 m. V prípade rušenia odpojte zariadenie na 2-3 sekundy, aby ste ho resetovali.

Ako získať kompletný návod na obsluhu zariadenia ?

Stiahnite si kompletný návod z webovej stránky docs.whirlpool.eu zadaním referenčného čísla zariadenia alebo naskenovaním QR kódu v návode alebo na zariadení.

NÁVOD NA OBSLUHU SPIW312A3WF.1 WHIRLPOOL

Svití, je-li 6. smysl zapnutý.

Béhem nastaveného ācu se rozsvítí.

vodorovnych lamel a nastavujeme proudeni vzduchu nahoru/dolu.

10-11. TLACITKO HUMIDITY (NASTAVENI VLHKOSTI)

Zobrazeni nastaveného fr 88h casovače

Ukazatel Jet (rezimu Rychle) Ukazatel Power Save (usporneho rezimu)

Preno signalu

Zobrażń nastaveného Časováč

• Cely námod si stiahnite na stránke docs.whirlpool.eu alebo zavolajte na cislo uvedené v záručnej knižke.

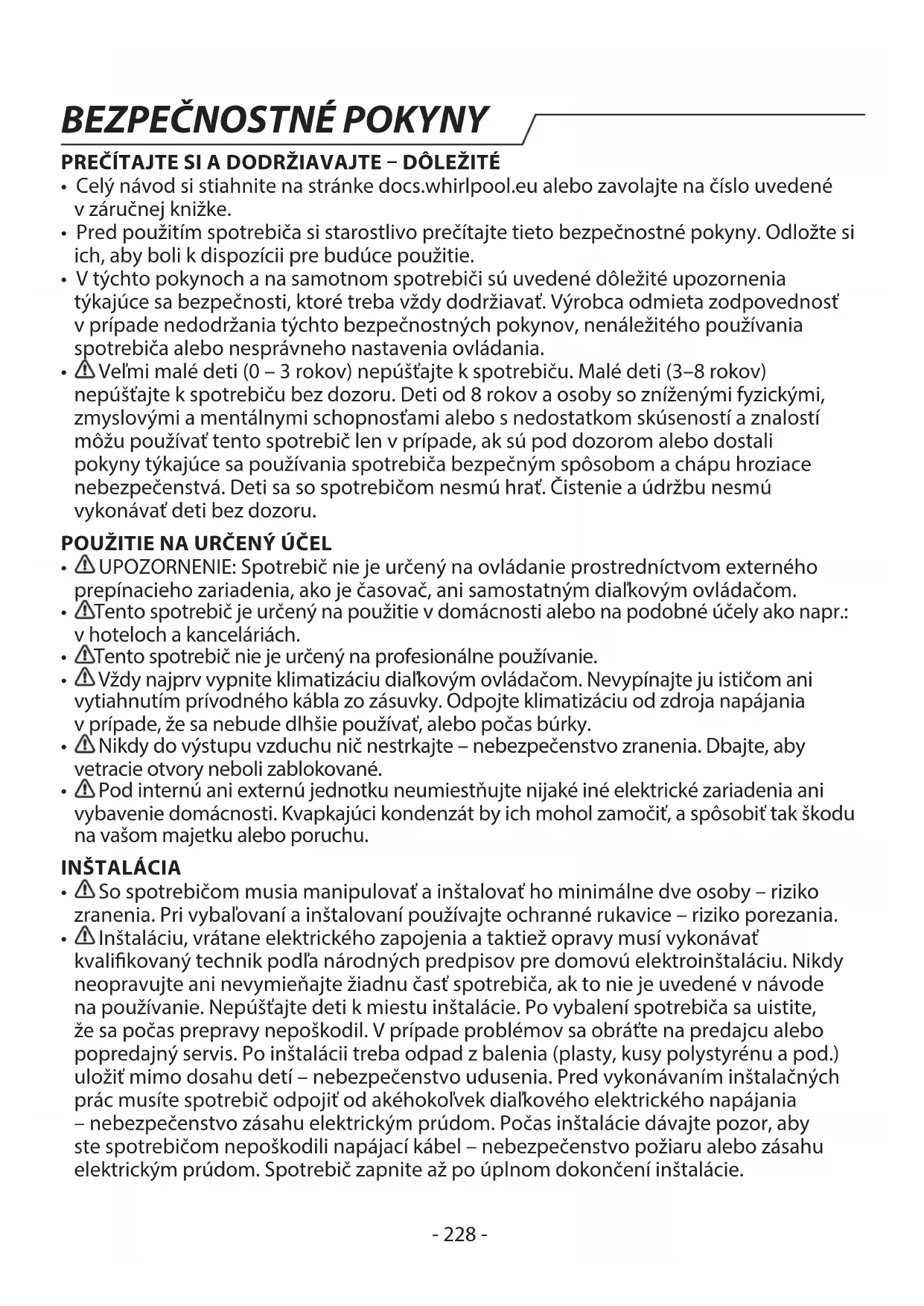

• Pred použitím spotrebica si starostlivo prečitajte tieto bezpečnostné tokyny. Odložte si ich, aby boli k dispozicii pre budúce použitie.
  V tychtoPokynoch a na samotnom spotrebici su uvedene dolezite upozornenia tykajuce sa bezpecnosti, ktoré treba vzydodrziavat. Vyrobca odmieta zodpovednost v priade nedodrzania tychto bezpecnostnych pokynov, nenaleziteho pouzivania spotrebica alebo nespravneho nastavenia ovladania.
• Velmi malé deti (0 - 3 rokov) nepustajte k spotrebiču. Malé deti (3 - 8 rokov) nepustajte k spotrebiču bez dozoru. Deti od 8 rokov a osoby so zniženými fyzickými, zmyslovými a mentalnymi schopnostami alebo s nedostatkom skúseností a znalostí možu používat tento spotrebič len v pripad, ak su pod dozorom alebo dostali pokyny týkajúce sa používania spotrebiča bezpečnám spôsobom a chapu hroziace nebezpečenstva. Deti sa so spotrebičom nesmú hrat. Čistenie a udrzbu nesmú vykonávat deti bez dozoru.

POUZITIE NA URCENY UČEL

• UPOZORNENIE: Spotrebic nie je určeny na ovládanie prostrednictvom externého prepínacieho zariadenia, ako je Časováč, ani samostatné m dialkovým ovládačom.
  Tento spotrebič je určeny na použitie v domácnosti alebo na podobné účely ako napr.: v hoteloch a kanceláriach.
• Tento spotrebič nie je určený na profesiónáne používanie.
  Vždy majpriv vypnite klimatizáciu dialkovym ovládačom. Nevypinajte ju isticom ani vytiahnutim privodného kábla zo zásuvky. Odpoje klimatizáciu od zdroja napájania v pripad, ze sa nebude dlhsie používat, alebo poças burky.
• Nikdy do vystupu vzduchu nic nestrkajte - nebezpečenstvo zranenia. Dbajte, abyetracie otvory neboli zablokované.
• Pod internú ani externú Jednotku neumiestnujte nijaké iné elektrické zariadenia ani vybavenie domácnosti. Kvapkajuci kondenzát by ich mohol zamocit, a spôsobit tak škodu na vašom majetku alebo poruchu.

INSTALÁCIA

• So spotrebicom musia manipulovat'a instalovat'ho minimale dve osoby - riziko zranenia. Pri vybalovani a instalovani pouzivaje ochranné rukavice - riziko porezania.

• ↑Instaláciu, vrátane elektrického zapojenia a taktiež opravy musí vykonávat kvalifikovaný technik podla národnych predpisov pre domovú elektroinstáláciu. Nikdy neopravujte ani nevymienajte Žiadnu Čast spotrebiča, ak to nie je uvedene v námode na použivanie. Nepústajte deti k miestu instalácie. Po vybaleni spotrebiča sa uistite,Že sa poças prepravy nepoškodil. V pripline problemov sa obratte na predajcu alebo popredajné servis. Po instalácii treba odpad z balenia (plasty, kusy polystyrénu a pod.) uložit mimo dosahu deti – nebezpečenstvo udusenia. Pred vykonávanim instalačných prac musité spotrebič odpojiţ od akéhokol'vek dialkového elektrického napajania – nebezpečenstvo zásahu elektrickým prudom. Poças instalácie davajte pozor, aby ste spotrebičom nepoškodili napájací kabel – nebezpečenstvo požiaru alebo zásahu elektrickým prudom. Spotrebič zapnite až po uplnom dokoněni instalácie.

• Pri stahovani alebo premiestnovani klimatizácie sa poradte so skúsenými servisnými technikmi, aka jegnotku odpojit a znova nainstalovat.

• Spotrebič nesmie byt nainstalovaný v pračovni.

VAROVANIA PRE POUZÍVANIE ELEKTRICKÉHO ZARIADENIA

• Napajanie musi mat menovite napatie so spezialnou sustavou obvodov pre spotrebič. Priemer napajacieho kábla musi zodpovedat požiadavkám.
• Do pvnej elektroinstalacie musi byt nainstalovany viacpólovy spinač v sulade s predpismi pre elektroinstalacie a spotrebič musi byt uzemnený v sulade s národnymi normami pre bezpečnost elektrickych zariadení.
• Do pvnej elektroinstalacie by mal byt pripojeny vsepolovy spinac so vzdialenostou medzi vsetkymi polmi najmenej 3 mm.
• Nepoužívajte predlžovacie káble, rozdvojky ani adaptéry. Po instaláci spotrebiča nesmú byt jeho elektrické Časti pristupné používatel'm. Nepoužívajte spotrebič, kad ste mokrí alebo naboso. Spotrebič neuvádzajte do Činnosti, ak je poskodený napájací kabel alebo zástrčka, ak nepracuje správné, ak je poskodený alebo ak spadol.
• Ak je poskodeny napajaci elektricky kabel, musi ho vymenit vyrobca, jeho autorizovany servis alebo podobne kvalifikované osoby za totozný, aby sa predislo nebezpečenstvu zásahu elektrickým prudom.
• Do pevnej elektroinstalacie podla národnych zákonov musi byt zacleneny prudovychranič (RCD) s reziduálnym pracovnám prudom, ktorý nepresahuje 30 mA.
• 1 Teplota chladiaceho okruhu bude vysoká, preto, prosím dbajte, aby prepojovácí kabel nebol v blízkosti medenej rúrky.
• Zaistite bezpećné uzemnenie a aby napojenie uzemnovacieho vodica na špecialny uzemnováci systém budovy nainstalovali odborníci. Spotrebic musí byt vybavený ochranným spinačom uniku elektrického prúdu a pomocným istićom s dostatočnou kapacitou. Istić musí mat'aj funkciu magnetického spinača a termospinača, aby bola zabezpećné ochrana pre pripad skratu a pretă Zenia.

Konfigurácia 9K & 12K 18K 24K
Požadovaná kapacita ističa 16 A 20 A 25 A

• Pri pripajani sietového kábla a kábloveho spojenia medzi vnútornou a vonkajšou jednotkou postupujte podla schémy zapojenia na spotrebici.

CISTENIE A UDRZBA

• POZOR! Pred vykonávaním udrzby dbajte, aby bol spotrebič vypnutý alebo odpojený od elektrického napajania; nikdy nepoužívajte zariadenie na Čistenie parou – nebezpečenstvo zásahu elektrickým prudom.
• Udržba a opravy, ktoré vyžadujú pomoc iného skuseneho pracovníka, musia byt vykonané pod dozorom osoby kvalifikovanej na použivanie horlavych chladív.
• Servisné práce smú byt vykonávané iba s vybavením, ktoré odporučil vyrobca.

LIKVIDÁCIA OBALOVÇH MATERIÁOV

Obalovy material je 100% recyklovatelny a označený symbolom recyklácie (Rozne Časti obalu likvidujte zodpovedne, v plnom súlade s platnymi miestnymi predpismi o likvidáci odpadov.

LIKVIDÁCIA DOMÁCICH SPOTREBICOV

Tento spotrebić je vyrobený z recyklovatelných a znovu použitelnéch materiálov. Zlikvidujte ho v súlade s miestnymi predpismi o likvidáciči odpadov. Podrobnejšie informácie o zaobchodžani, obnove a recyklácii domácich spotrebičov dostanete na miestnom urade, v zbernéch surovinách alebo v obchode, kde ste spotrebić kúpili. - Tento spotrebić je označnév súlade s Europskou smernicou o likvidácié elektrických a elektronických zariadeni 2012/19/ES (OEEZ). Zabezpečením, ze tento vyrobok bude

zlikvidovaný správnym spósobom, pomóžete predchádzat potenciánlym negativnym dopadom naŽivotné prostredie a ludské zdravie.

Symbol (X) na spotrebic alebo na sprievodnych dokumentoch znamená, ze s tymto vyrobkom sa nesmie zaobchodzat akos domacim odpadom, ale je potrebne odovzdat ho v zbernom dvore pre elektrické a elektronické zariadenia.

VYHLÁSENIA O ZHODE

• Uplné znenie vyhlásenia o zhode sa nachadza na nasledujúcej webovej stranke: docs.whirlpool.eu.
• Rádiove zariadenie pracuje v kmitočovom pásme 2,4 GHz ISM, pričom maximálna hodnota prenášanej rádiofrekvenčnej energia nepresahuje 20 dBm (ekvivalentné izotropne vyžarovany vykon, EIRP).
• Suciastou tohto vrobku je softvrs otvorenym zdrojovym kodom vyvinuty tretimi stranami. Vyhlasenie o pouzivan licenci k tomuto otvorenemu softveru je k dispozicii na tejto webovej stranke: docs.whirlpool.eu.
• Tento spotrebic obsahuje plyny obsahujuce fluór, ktoré podporuju skleníkový efekt a na ktoré sa vztahuje protokol podpisány v Kyoto; chladiaci plyn je hermeticky uzavrety v système (R32, GWP 675). Maximálne množstvo chladiacej naplne je 2,5 kg. Detailné informácie najdete na štītku s udajmi.

BEZPECNOSTNÉ POKNY PRE SERVIS SPOTREBICA SO šPECIÁLNYM CHLADIVOM

• Kompletny námod s podrobnymi tokynmi pre instaláciu, servis, udržbu a opravu si moźete stiahnut na stranke docs.whirlpool.eu.
• Na urzychlenie procesu odmrazovania alebo na Čistenie nepoužívajte Žiadne prostriedky okrem tych, ktoré odporúča vyrobca.
• Spotrebič musí byt'skladovaný na dobre vetranom priestranstve, kde velkost'miestnosti zodpovedá ploche miestnosti určenej pre prevadzku; bez nepretržite pracujúcich zdrojov vznietenia (ako su otvorené plamene, zapnuty plynový spotrebič alebo zapnutý elektricky ohrievač).
• Neprepichujte ani nespalujte. Nezabudajte, ze chladivo moze byt bez zapachu.
• Osoba, ktorá pracuje na chladiacom okruhu alebo otvara chladiaci okruh, by mala mat' aktuálne platné osvedčenie vydané akreditovaným kontrolným organom, ktoré potvrdzuje jej kvalifikáciu na bezpečné manipuláciu s chladivami v sulade s uznanymi špecifikáciami odvetvia. Servisné prace smú byt vykonávané iba podla odporúčani vyrobcu zariadenia. Udržba a opravy, ktoré vyžadujú pomoc iného skuseného pracovíka, musia byt vykonané pod dozorom osoby kvalifikovanej na použivanie horlavych chladív. Spotrebič musí byt instalovaný, prevadzkovaný a skladovaný v miestnosti s plochou včšou aka 10 m2. Instalácia potrubia sa vykoná v miestnosti s plochou včšou aka 10 m2. Potrubie musí splnat národné predpisy týkajúce sa plynu. Maximálne množstvo chladiacej naplne je 2,5 kg. Mechanické konektory používané vnútri musia splnat normu ISO 14903. Ked'sa mechanické konektory používajú vnútri opakovane, musia byt obnovené tesniace šasti. Ked'sa obrubové spoje používajú vnútri opakovane, obrubová ěast musí byt urobená nanovo. Instalácia potrubia sa musí udržiavat minimálna. Mechanické spoje musia byt pristupné na účely udržby.

• Preprava zariadenia, ktoré obsahuje horlavé chladiva, musi prebiehat v sulade s predpismi pre prepravu.

• Označovanie zariadenia značkami musí splnat požiadavky miestnych predpisov.

• Likvidácia zariadenia, v ktorom sa používajú horl'avé chladivá, musí byt' v sulade s národnými predpismi.
• Zariadenia/spotrebicé by sa mali skladovat podlaPokynov vyrobcu.
• Skladovanie zabaleniho (nepredaného) zariadenia v ochrannom skladovacím obale by mal byt zostrojený tak, ze mechanické poskodenie zariadenia v obale nespósoí unik chladiacej náplne. Maximálny počet kusov zariadenia, ktoré možno skladovat spolu, sa určuje podla miestnych predpisov.
• Informáce o servise.
  6-1 Kontroly priestoru

Pred začiatkom práce na systémé, ktorý obsahuje horláve chladivo, je potrebné vykonat' bezpečnostné kontroly, aby saminimalizovalo riziko vznietenia. Pri opravách chladiaceho systému je pred vykonávaním prác na systémé potrebné urobit nasledujúcepreventíνne opatrenia.

6-2 Pracovný postup

Práce sa budú vykonávat podla kontrlovaného postupu, aby sa minimalizovalo riziko pritomnosti horl'avého plynu alebo výparov pri vykonávani pratic.

6-3 Celkový pracovné priestor

Vsetci pracovnici udrzby a ostatni, ktori pracuju v okoli, musia byt informovani o charaktere vykonávanych prac. Vyhybajte sa praci v obmedzenych priestoroch. Okolie pracovného priestoru musi byt oddelené. Dbajte, aby podmienky v priestore boli bezpećné a horlavý material bol pod kontrolou.

6-4 Kontrola pritomnosti chladiva

Oblast's musi kontrolovat vchodnym detektorom chladiva pred(PCou i pochas nej,aby si technici boli vedomi potencialne vybusnej atmosfery. Dbajte,aby zariadenie na detekciuunikov bolo vchodne pre pouzitie s horlavymi chladivami, t.j.,aby neiskrilo a bolo spravne utesnené alebo aby bolo iskrovo bezpecné.

6-5 Prítomnost hasiaceho zariadenia

Ziadna osoba vykonávajúca práce v suvislosti s chladiacim systémom, pri ktorych dochadza k otvoreniu potrubia, ktoré obsahuje alebo obsahovalo horlavé chladivo, nesmie používat zdroje vznietenia takým spôsobom, ktorý by viedol k riziku vzniku požiaru alebo vybuchu. Vsetky možné zdroje vznietenia vrátane fajčenia cigariet by mali byt' v dostatočnej vzdialenosti od miesta instalácie, opráv, odstražovania a likvidácie, počas ktorych by horlavé chladivo mohlo uniknut do okolitého priestoru. Pre vykonávaním prác treba okolie zariadenia skontrolovat, aby sa yvlucili rizíka vzniku požiaru a vznietenia. Je potrebné umiestnít tam upozornenia „Fajcit zakázane!".

6-7 Vetraná oblast

Pred vniknutim do systému alebo vykonávaním prac za horúca dbajte, aby bola oblast otvorená ale primerane vetraná. Vetranie musíPokračovat aj poças vykonávania prac. Vetranie by malo bezpečne Rozptylit uvolnene chladivo, majlepsie von do vzduchu.

6-8 Kontroly chladiaceho zariadenia

Vymieñané elektrické componenty musia byt vhodné na daný učel a podla správnych

špecifikáci. Za každych okolnosti treba dodržiavat pokyny vyrobcu pre údržbu a servis. V pripadé pochybností sa obrătte o pomoc na technické oddelenie vyrobcu. Pre instalacie s horťavým chladivom su potrebné nasledujúce kontroly:

• Velkost naplne je podla velkosti miestnosti, v ktorej su nainstalované Časti obsahujuce chladivo.
  -Vetracia mechanika a vystupné otvory pracuju spravne a nie su zablokované.
• Ak sa používa nepriamy chladiaci okruh, treba skontrolovat, Či v druhotnom okruhu nie je chladivo;
• označenie zariadenia musi byt)'stale viditelné aČitatelné; nečitatelné označenia a nápisy musia byt' opravené;
• chladiace potrubie alebo komponenty su nainstalované v polohe, kde nie je pravdepodobné, ze by boli vystavené latkam, ktoré by mohl spôsobit koróziu komponentov obsahujúcich chladivo,Pokial tieto komponenty nie su vyrobené zmaterialov odolných voči korózii alebo vhodne chránene pred koróziou.

V rámci opravy a udrzby elektrickych komponentov sa musia vykonat' uvodné bezpečnostné kontroly a dodržiavat' postupy kontroly komponentov. Ak sa zistí chyba, ktorá by mohla ohrozit bezpečnost, potom do obvodu nesmie byt pripojený privod elektriny, kým sa chyba uspokojivo neodstrani. Ak chybu nemožno odstránit okamžite, ale je potrebné v prevadzkePokračovat, treba použit vchodné dočasné riešenie. Musi sa to nahlasit majitelovi zariadenia, aby boli informované vsetky strany. Üvodné bezpečnostné kontroly budú zahrnat:

• ci su kondenzáry vybite: treba to urobit bezpečnám spôsobom, aby sa zabránilo iskreniu;
• ze elektrické komponenty nie su pod prudom a vodice pri naplñani, regeneráci alebo Čistení systému nie su odhalene;
• ze je trvalé uzemnenie.

7. Opravy utesnenych componentov

Počas opravy utesnenych komponentov musia byt vsetky privody elektriny do zariadenia, na ktorom sa pracuje, odpojené pred odstráninem uzavretého elektrického privodu do zariadenia počas servisnych prac, potom je potrebné umiestnilt trvale fungujúcu formu detekcie uniku na majkritickejsie miesto, aby upozornila na potenciálne nebezpečné situáciu. Zvlastnu pozornosttreba venovat nasledujúcim bodom, aby pri práci na tiež elektrickych komponentoch Puzdro nebolo zmenené tak, ze to ovplyvní uroven ochrany. To zahrna poskodenie káblov, nadmerný počet pripojení, svorky, ktoré nie su podla pôvodnej špecifikácie, poskodenie tesnení, nesprávné nasadenie priechodiek a pod. Dbajte, aby bolo zariadenie pripevně bezpečné. Dbajte, aby tesenia alebo tesniaci material neboli opotrebované, takze už neslúžia svojmu učelu a nezabrańuju uniku horlavej atmósféry. Náhradné diely musia byt v sulade so špecifikáciami vyrobcu.

POZNÁMKA:

Použitie silikónového tmeluMZe znižovat'ucinnost'niektorych typov zariadeni na detekciu unikov. Iskrovo bezpečné componenty nemusia byt izolované predtym, než sa na nich pracuje.

Nevystavujte okruh indukcnej alebo kapacitnej zatazi, kym sa nepresvedcite, zeneprekroci napatie a prud povolené pre pouzivané zariadenie. Iskrovo bezpecné

komponenty su jeginé.typy, s ktorými:no pracovat v pritomnosti horl'avej atmósféry, kad' su pod prúdom. Skúšobný prístroj musi mat správné hodnoty. Komponenty nahrádžajte iba suciastkami podla špecifikácii vyrobcu. Ine suciastky by mohli spôsobit vznietenie chladiacej atmósféry z uniku.

9. Kabelaž

Skontrolujte, cis kable nie su opotrebované, skorodované, vystavené nadternému tlaku, vibraciam, ostrym hranam alebo inym nepriaznivym vplyvom prostredia. Kontroly musia brat do uvahy aj učinky starnutia alebo nepretržitych vibracij zo zdrojov, ako su kompresory alebo ventilátry.

10. Detekcia horlavych chladiv

Pri hladani alebo detekci unikov sa za ziadnych okolnosti nesmú používat potenciálne zdroje vznietenia. Halidový detektor (alebo iný detektor s otvoreným plameón) sa nesmie používat.

11. Metódy detekcie uniku

Pre systémy obsahujúce horlave chladiva sa považuju za priatelné nasledujúce metódy detekcie uniku:

• Na detekciu horlavych chladiv sa musia použivat elektronické detektory uniku, ale citlivost nemusi byt adekvátna, alebo moze byt potrebné ich rekalibrovat (detekné zariadenie sa musí kalibrovat v oblasti bez chladiva).
• Dbajte, aby detektor nebol potenciánlym zdrojom vznietenia a bol vchodné na použité chladivo.
• Zariadenie na detekciu uniku musi byt nastavené na percento maximálnej povolenej concentrácie (LFL) chladiva a musí byt kalibrované na použité chladivo a potvrdené prislušné percentuálne množstvo plynu (maximálne 25%).
• Kvapaliny na detekciu uniku su vchodné na použitie svacšinou chladív, ale treba sa vyhnúť použitiu saponátov obsahujúcich chlór, pretože chlór može reagovat's chladivom a skorodovat medené potrubie.
  -V priade podozrenia z uniku je potrebné odstránit/zahasit vsetky otvorené plamene.
• Ak sa zistí unik chladiva, pri ktorom je potrebné spajkovanie, vsetko chladivo sa musí zo systému regenerovat alebo izolovat (pomocou uzatvaracích ventilov) v Časti systému, ktorá je vzdialená od uniku.
• V tom przypade sa pred spajkovanim aj poças neho systém precistí dusíkom bez kyslíka (OFN).

• Odstrante chladivo.
• Vycistite okruh inertnym plynom.
• Odvzdušnite.
• Znovu vycistite inertnám plynom.
• Otvorte okruh prerezaním alebo spájkovaním.

Naplchladiva sa regeneruje v spravnych regeneracnych valcoch. System sa preplachne

niekol'kokrát. Na tuto ulohu sa nesmie používat stlačený vzduch ani kyslík. Preplachovanie sa dosiahne prerušením naplǎnania, až sa dosiahne pracovné tlak, potom vypustením do atmosfériy a napokon vákuovaním. Tento postup sa musí opakovat, až v systéme nezostane Žiadne chladivo. Po použiti poslednej naplne musí byt systém vypusteny na atmosférický tlak, aby sa na šom mohlo pracovat. Ak sa má na potrubí vykonávat spajkovanie, tato operácia je absolutné nevyhnutné. Dbajte, aby vystupné otvor vákuového Čerpadla nebol v blízkosti zdrojov vznietenia a v systéme s OFN bolo vákuum a aby bolo k dispozićii nepretržité vetranie.

13. Postupy plenia

Okrem konvenčných postupov plenia treba dodržiavat nasledovné požiadavyk:

• Dbajte, aby pri použití plniaceho zariadenia nedoslo ku kontamináci odlisnymi chladivami.
• Hadice a przypojky musia byt' co najkratsie, aby sa minimalizovalo množstvo chladiva, ktoré je v nich.
• Valce musia stav'rovno.
• Dbajte, aby bol chladiaci systém pred naplñaním najpriv uzemnený.
• Po skončeni naplăniania systém označte (ak este nie je označený).
• Treba si mimoriadne dávat pozor, aby nedoslo k preplneniu systému. Pred opatovný napl Jenim systému ho treba podrobit tlakovej skúške s OFN.

Skuska tesnosti systému sa vykoná po skončeni naplǎniania ale pred spustením.

Doplnujuca skuska tesnosti sa vykoná pred opustením pracoviska.

14.Vyradenie z prevádsky

Pred vykonaním tohto postupu musí byt technik dōkladne oboznámén y so zariadením a větkými jeho detailami. Odporúča sa, aby věsetky chladíva boli regenerované bezpečné. Pred vykonaním tejto ulohy treba odobrat'vizorku oleja a chladíva pre pripad,Že by bola potrebná analyza pred opátovnám použitím regenerovaného chladíva. Je dôležité,aby bolo pred spustením ulohy k dispozicii elektrické napájanie.

• ste mali k dispozicii mechanické manipulačné vybavenie, ak je potrebné pre manipuláciu s chladivovými valcami;
• ste mali k dispozicii vsetky osobné ochranné prostriedky a použivali ich správné;
• na proces regenerácie dohliadala kompetentné osoba;
• regeneracné vybavenie a valce zodpovedali prisluśnym normám.

k. Regenerované chladivo sa nesmie napínat do iného chladiaceho systému, pokial'nie je vycistene a skontrované.

15.Oznacovanie

Zariadenie musi byt označene s uvedením, ze bolo vyradné z prevádzky a chladivo z neho bolo vypustné. Na označeni musi byt uvedeny datum a podpis. Dbajte, aby nálepyk na zariadení uvádzali, ze zariadenie obsahuje horlavé chladivo.

16. Regenerácia

Pri odstrańovani chladiva zo systému, ci uz pri servisnych pracach alebo vyradeni z prevadzky, sa odporćajú bezpečné postupy pre odstrányenie vsetkych chladív. Pri prekladani chladiva do valcov sa uistite, aby boli použité správné valce na regeneráciu chladiva. Dbajte, aby ste mali k dispozicii správny počet valcov, do ktorych sa vmesti naplín z celého systému. Vsetky valce, ktoré sa použiju, su urcené pre regenerované chladivo a označné pre toto chladivo (t. j. speziálne valce pre regeneráciu chladiva). Valce musia byt' vybavené pretlakovým ventilom a suviasiacimi uzatvaracími ventilmi v dobrom prevadzkovom stave. Pred regeneráciou su prázdné regeneracné valce vakuované a podla moznosti vychladené. Regeneracné zariadenie musí byt' v dobrom prevadzkovom stave v sulade s tokynmi k tomuto zariadeniu a vchodné na regeneráciu horlavych chladív. Okrem toho musia byt' k dispozicii kalibrované váhy v dobrom prevadzkovom stave. Hadice musia byt' vybavené tesniacimi odpájateñymi spojkami a v dobrom stave. Pred použitím regeneracného stroja skontrolujte, ci je v USpokojivom prevadzkovom stave, bol správné udržiavaný a suviasise elektrické komponenty su utesnene, aby sa predišlo vznieteniu v przypáde uvol'nenia chladiva. V przypáde pochybnosti sa porad'te s vyrobcom. Regenerované chladivo sa vrátídodavatelovi chladiva v správnom regeneracnévalci a vybavené označením Prevoz odpadu. Nemiesajte chladiva v regeneracnéch Jednotkách, hlavne nie vo valcoch. Ak sa majú odstránit kompresory alebo kompresorové oleje, dbajte, aby boli odvizdušněne na priatelnú uroven, aby v mazive nezostalo horlavé chladivo. Proces odvizdušnemia sa vykoná pred vratením kompresora dodávatel'm. Na zrchylenie tohto procesu sa použije iba elektrické ohrievanie telesa kompresora. Po vampusteni oleja zo systému pracujte bezpečné. Pri stahovani alebo premiestnovani klimatizácie sa porad'te so skusenymi servisnymi technikmi, ako Jednotku opdobjt'a znova nainstalovat'. Pod internú ani externú Jednotku neumiestnujte nijaké iné elektrické zariadenia ani vybavenie domácnosti. Kvapkajúci kondenzát by ich mohol zamocit', a spôsobit tak škodu na vašom majetku alebo poruchu. Dbajte, aby vetracie otvory neboli zablokované. Spotrebič musí byt' skladovaný na dobre vetranom priestranstve, kde vełkostmiestnosti zodpovedá ploche miestnosti určenej pre prevadzku. Spotrebič musí byt' skladovaný v miestnosti, kde sa nepretržite nepracujce s otvoreným plamenom (napriklad pustený plynový spotrebič) a zdrojmi vznietenia (napriklad pustený elektrický ohrievač). Opakovane použitelné mechanické spojka a obrubové spoje nie su dovolené.

Vnútorná Jednotka

Vysvetlenie symbolov na vnútornej a vonkajšej Jednotke.

VAROVANIE	Tento symbol označuje,Že spotrebič používa horťavé chladivo a v prićade jeho únika vystaveniu externému zdroju vznietenia hroží nebezpečenstvo požiaru.
UPOZORNENIE	Tento symbol označuje,Že je potrebné pozorne si prečitat námod na obsluhu.
UPOZORNENIE	Tento symbol označuje,Že servisné pracovníci musi zaobchákazář so zariadením podlá námodu na instáláciu.
UPOZORNENIE	Tento symbol ukazuje,Že su k dispozícii informácie, ako je námod na obsluhu alebo námod na instáláciu.

Pismená „FC" priptomíñajú,Že je potrebné yčistit' filter.

Indikator Wi-Fi (2)

Bliká rychlo (3 Hz), ked'sa pripla na router alebo stratil pripojenie na router.

Blika pomaly (1,5 Hz), ked'je pripojeny na router, ale nie je pripojeny na cloud.

Svieti trvalo, ked' je plne pripojeny na Wi-Fi.

Zhasne, ked' je pristup na Wi-Fi dézaktivované alebo je Wi-Fi vypnute.

Rozsvieti sa, ked' je zapnutá funkcia 6th Sense.

Bliká, ked'je potrebné filter vycistit.

Indikator sledovania filtra blika po 720 hodinach pouzivania akpripomienka, ze filter treba vciistit.

Po vycisteni filtra stlachte tlaclidlo vynulovania filtra, ktoré sa nachadza na vnutornej Jednotke za prednym panelom, aby ste prerusili blikanie indicatora sledovania filtra.

Indikator vlhkosti (5)

Rozsvieti sa, ked'zobrazuje uroven vlhkosti.

Vypne sa, ked' sa zobrazije teplota.

Indikatorcasova6

Rozsvieti sa pochas nastavenho casu.

Zhasne po skonceni cinnosti casovaça.

Indikator cinnosti (6)

Rozsvieti sa poças cinnosti.

Zakaždým, ked' sa v dialkovom ovládači vymenia baterie, prestavte dialkový ovládač na režim tepelného Čerpadla. Dialkový ovládač klimatizácie s tepelnym Čerpadlom možno použit na moderny klimatizácie, ktoré majú iba režim chladenia.

Ovladajte spotrebic pomocou dialkoveho ovladača

• Ak chcete ovladat spotrebic dialkovym ovladacom, zamierte dialkovym ovladacom na prijimacie zariadenie na vnutornej Jednotke, aby ste zabezpecili citlivost prijmu.
• Pri odosielani spravy z dialkoveho ovladaca na 1 sekundublikne symbol .Pri prijati spravy spotrebic pipne.

Dialkovym ovladacom sa spotrebič da ovladat až zo yzdialenosti 7 m.
- Po kazdej vymene bateri v dialkovom ovladaci je dialkovy ovladac prednastaveny na rezim tepelneho cerpadla.

Poznámka: Riadte saPokynmi zodpovedajucimi dialkovému ovládaču, ktorý dostanete na obsluhu klimatizácie. Opis funkci tlacidiel (P1-03)

1.TLACIDLO ON/OFF

Stlacenim tohto tlacdila sa spotrebi

spústa a zastavujie.

3.TLACIDLO FAN

Používa sa postupne na vyber rychlosti ventilátora, od automatickej cze vysoku, strednu až nizku.

Nastavyje alebo zruší funkciu 6th sense.

7. TLACIDLO SWING

Zastavuje alebo spústa preklápanie
horizontalnej nastavovacej mriežky
a nastavuje Želany smer prudenia
vzduchu smerom hore alebo dolu.

10-11. TLACIDLO HUMIDITY

Použiva sa na nastavenie Želanej Urovne vlhkosti, su dostupné iba v režime 6th SENSE.

16. TLACIDLO SUPER SILENT

Použiva sa na zastavenie alebo spustenie supertichej prevaldsky, aby sa dosiahla nízka hlučnost prostredia.

2. TLACIDLO MODE

Používa sa na volbu prevádkového režimu. v poradi chladenie, kúrenie alebo ventilatór.

8. TLACIDLO SLEEP

Použiva sa na volbu spankoveho režimu v poradiSpanishok 1,Spanishok 2,Spanishok 3,Spanishok 4 a vypnutieSpanishku.

9. TLACIDLO FUNKCIE AROUND U

Používa sa na nastavenie alebo zrušenie Funktionä Round U (Okolo vás).

12. TLACIDLO JET

Používa sa na spustenie alebo zastavenie rychleho chladenia alebo kurenia.

13. TLACIDLO DIM

Použiva sa na zapnutie alebo vypnutie osvetlenia displepleja na vnútornej jednotke.

14. TLACIDLO WI-FI

Používa sa na zapnutie alebo vypnutie Wi-Fi.

15. TLACIDLO TIMER

Použiva sa na nastavenie Času zapnutia alebo vypnutia spotrebica.

Stlačte tlacidlo, podsvietenie sa rozsvieti a tlacic funkci sa aktivu

a mozu sa pouzivat. Opatovnym stlachenim dialkovy ovladac uzamknete.

Ak 10 sekünd s dialkovym ovladačom

nepracujete, automaticicky sa uzamkne.

Dialkový ovládač

Opis fungkci tlaclidiel (J1-3A)

1. TLACIDLO ON/OFF

Stlačenjm tohto tlacidla sa spotrebić spústă a zastavuje.

2.TLACIDLO MODE

Použiva sa na volbu prevadzkového rezimu v poradi chladenie, sucho, iba ventilátor alebo kurenie.

3. TLACIDLO FAN

Použiva sa postupne na vyber rychlosti ventilatóra, od automatickej cz yvsoku, strednú az nizku.

Použiva sa na volbu teploty v miestnosti. Použiva sa na nastavenie casu v režime casovača a hodin zobrazujúcich skutočnécas.

6. TLACÍDLO 6^th SENSE

Nastavujie alebo zruši funkciu 6^th sense.

7. TLACIDLO SWING

Zastavujé alebo spústá preklápanie horizontálnej nastavovacej mriežky a stavavujé Želany smer prudenia vzduchu smerom hore alebo dolu.

8. TLACIDLO SLEEP

Použiva sa na nastavenie alebo zruşenie funkcie Around U (Okolová).

10. TLACIDLO TIMER ON/CLOCK

Používa sa na nastavenie aktuálneho Času.

Používa sa na nastavenie alebo zruşenie Činnosti Časováča.

11. TLACIDLO TIMER OFF

Používa sa na nastavenie alebo zrušenie ukonu vypnutia casováča.

12. TLACIDLO JET

Používa sa na spustenie alebo zastavenie režimu rychleho chladenia alebo kurenia.

13. TLACIDLO DIM

Použiva sa na zapnutie alebo vypnutie osvetlenia displeja na vnútornej jegnotke.

14. TLACIDLO POWER SAVE

Použiva sa na spustenie alebo zastavenie funkcie šetrenia energie.

15. TLACIDLO SUPER SILENT

Použiva sa na spustenie alebo zastavenie supertichej prevádžky, aby sa dosiahla nízka hlučnost prostredia.

Prevadzkové podmienky

Ochranné zariadenie moze spustit a zastavit spotrebic v pripadoch uvedenych nizsie.

Kúrenie Vonkajšia	teplota vzduchu je nad 24 °C
	Vonkajšia teplota vzduchu je pod -7 °C
	Teplota v miestnosti je nad 27 °C
Chladenie Vonkajšia	teplota vzduchu je nad 43 °C
	Teplota v miestnosti je pod 21 °C
Odlhčenie	teplota v miestnosti je pod 18 °C

Ak klimatizácia practuje v režime
CHLADENIE alebo SUCHO a dlh.si cas
sú otvorené dve alebo okno, kad
je relativna vlhkest vyssia ako 80%,
z ystupného otvoru moze odkvapkávat
kondenzát.

Funkcie ochranného zariadenia

Po zastaveni prevadzky alebo zmene rezimu poças prevadzky pockajte aspon 3 minuty, az potom jegnotku restartujte. Ak po pripojeni napajania spotrebic hned zapnete, moze dojst k oneskoreniu o 20 sekund, kym zane pracovat. Ak sa prevadzka zastavila, stlacenim tlacdla ON/OFF spotrebic restartujte. Ak bol casova cruşeny, znova by ste ho mali nastavit.

Funkcie režimu CHLADENIE

Ochrana proti zamrznutiu

Ked'teplota vnutorného yvmennika tepla klesne na 0^ alebo nizsie, kompresor prestane pracovat, aby spotrebic chrnil.

Funkcie rezimu KURENIE

Predhriatie

Aby zo spotrebica nefukal studeny vzduch, pri spusteni v rezime KURENIE

je potrebné vnutornú Jednotku 2-5 minut predhrievat. Pocas predhrievania vnutorny ventilator nebude pracovat. Odmrozovanie

V rezime KURENIE sa spotrebič automaticicky odmrazije, aby sa zvyšila učinnost. Tento proces zvycajne trva 6-10 minut. Pocas odmrazovania ventilátor prestane pracová a indicatorů prevadžky bliká.

Po skončeni odmrazovania sa automaticky vráti do režimu KURENIE.

Cistenie prendeho panelu vnutornej Jednotky

2. Odstränte predny panel

Otvorte predný panel, ako ukazuju šipky (obr. A).

Silou potiahnite zapadky na boku prendneho panelu a vyberte predny panel (obr. B).

3. Vycistite predny panel

Utrite ho mäkkou a suchou handričkou. Ak je spotrebič velmi špinavy, použite na Čistenie vlažnú vodu (menej akо 40 °C). Po Čisteni ho nechajte vyschnut.

4. Nasadenie a zatvorenie prendeho panelu

• Na cistenie spotrebica nepouživajte látky, ako su benzín alebo Čistiaci prášok.
• Na vnútornú jegnotku nestriekajte vodu. Nebezpečenstvo zásahu elektrickým prudom!

Cistenie vzduchového filtra

Vzduchovy filter je potrebne vycistit asi po 200 hodinach. Ak klimatizacia pracuje v mimoriadne prasnom prostredi, cistite vzduchovy filter kazdde dva tyzdne.

1. Vyberte vzduchovy filter (obr. C).

2. Otvorte predný panel. 2. Jemne stlačte rukovatī filtra. 3. Vysuǐne filter.

3. Vycistite vzduchovy filter (obr. D)

Ak je filter velmi spinavy, yvistite ho roztokom vlanej vody a neutralnoho cistiaceho prostriedku.

V nudzovej situacii alebo ked'chyba dialkovy ovladac, mozte Jednotku ovladat stlacenim vypinača on/off na vnutornej Jednotke.

Na ochranu prirodnych zdrojov a podporu recyklacie materiavajte, prosim, baterie medzi ostatny odpad, ale recyklujte ich odovzdanim do zbernych nadob alebo na miestach na to vyhradenych.

Pokyny na instaláciu

Scheme instalacie

Pri instalaci prepojovacieho kábla dbajte, aby farba vodiča a cislo svorky vonkajšej Jednotky boli rovnaké ak pri vnútornej jednotke.

Špecifikácie kábla

Kapacita (Btu/h) Sietový kábel Sietový prepojovaci kábel
	Typ Normálny prierez Typ Normálny prierez
7K, 9K, 12K H07RN-F 1,0 mm	2X3 H07RN-F 1,0 mm	2X5
18K H07RN-F 1,5 mm	2X3 H07RN-F 1,5 mm	2X5
24 K H07RN-F 2,5 mm	2X3 H07RN-F 2,5 mm	2X5

Riešenie problemov

Problémy v prévádzke su Častó spôsobéné drobnymi pričinami, preto prv než sa obrátite na servis, ich skúste vyriešit pomocou nasledujúcej tabulky. Mõze vám to ušetrit īs a zbytoćné yvdavyk.

Problém Analýza
Nepracuju	• Nie je vypáléná poistka alebo ochranné zariadenie? • Počkajte 3 minúty a spustite znova, ochranné zariadeniemöze bránit Jednotke v Činnosti. • Nie sú batérié v dialkovom ovládači slabé? • Je zástrčka riadne zastrčená?
Nevychódzachladiaci aleboohrievácźvžduch	• Nie je špinavý filter? • Nie sú zablokované nasávacie alebo vystupné vzduchové otvory? • Je správné nastavená teplota? • Nie sú okné alebo dvere otvorené?
Neúčinnéovládanie	• Nedošlo k silnej interferencii (z výboja nadmernej statickej elektriny, nenormálneho napájacieho napátia)? Všimnite si,Že Činnost nebude normálna, v takom prípady vytahnite sieťový kábel zo zásuvky a znova ho zastrěte po 2 - 3 sekundáché.
Nepracujuokamžite	• Ak sa zmení režim počas prevádzky, vyskytne sa 3-minútové oneskorenie.
Čudný zámach	• Tento zápachmöze vychákzat' z iného zdroja, ak je nábytok, cigareta a pod., ktorý Jednotka vtiahla a vypústá so vzduchom.
Zvuk tecúcej vody	• Normálny jav spósobený prietokom chladiva v klimatizáci. • Zvuk odmrazovania v režime kúrenia.
Pukotanie • Zvuk môze vznikat roztahovaním alebo stahovaním prendeho panelu v dősledku teplotních zmien.
Z vystupnéhootvoru vychákzahmlovina	• Hmla je v miestnosti s nízkou teplotou? Normálny jav v dősledku vypústania studného vzduchu z vnútornej Jednotky počas prevázkového režimu CHLADENIE alebo SUCHO.
Indikátor Činnostibliká, ale vnúturnyventilatórsazastávi.	• Jednotka prechákzá režimu kúrenia na odmrazovanie. Indikátor zhasne a vrát sa do režimu kúrenia.

Poznamka: Ak problemy pretrvávajú, vypnite spotrebič, odpoje ho od zdroja napájania a obratte sa na najblžsie autorizované servisné stredisko Whirlpool. Nepokúsajte sa presúvat, opravovat, rozmontovat alebo upravit spotrebič sami.

POPREDAJN¥ SERVIS

Ak chyba pretrváva aj po vykonani vyssie uvedenych kontrl, obratte sa na stredisko starostlivosti o zákaznikov. Prosím, uvedte:

kratky opis poruchy;
presny model klimatizácie;
- servisné cislo (je to cislo, ktoré najdete pod slovom Service na servisnej nalepke naboku alebo na spodnej Časti vnútornej jegnotky).
Servisné cislo najdete aj v zaručnej knizke;
- vasu uplnu adresu,
Pred otvorenim dvierok vždy vypustite vodu.

Ak je potrebna oprava, obratte sa na stredisko starostlivosti o zakaznikov. (Zaruci sa tym pouzitie originalynch nahradnych dielov a spravna oprava.) Budete musiet predlozit originalu fakturu. Nedodrzanje tychto kosno ohrozit bezpecnost a kvalitu produktu.

SERVICE

0000 000 0000

Poznámka: Ak chcete mat'k svojmu spotrebicu uplny námod, možete si ho stiahnut' z webovej strány prostrednictvom odkazu: docs.whirlpool.eu pomocou QR kódu.

BIZTONSÁGILUTASITÁSOK

OLVASSA EL ES TARTSA BE
