SPIW312A3WF.1 - Légkondicionáló WHIRLPOOL - Ingyenes használati útmutató

Termék típusa	Split klímaberendezés (beltéri + kültéri egység)
Márka	Whirlpool
Modell	SPIW312A3WF.1
Hűtőközeg	R32, GWP 675, max. töltet 2,5 kg
Elektromos táplálás	Egyfázisú, 230 V / 50 Hz, dedikált áramkör megszakítóval (16A 9K-12K esetén, 20A 18K esetén, 25A 24K esetén)
Teljesítmény (Btu/h)	Konfigurációk: 9K, 12K, 18K, 24K (pontos modelltől függően)
Üzemmódok	Hűtés, Fűtés, Szellőztetés, Páramentesítés (szárítás)
Fő funkciók	6th Sense, Sleep (4 szint), Jet (gyors hűtés/fűtés), Around U, időzítő, automatikus újraindítás, szuper csendes, energiatakarékos
Vezérlés	Infravörös távirányító (hatótáv 7 m), be-/kikapcsoló gomb a beltéri egységen, Wi-Fi kompatibilis (opcionális Wpro SmartClim-mal)
Légszűrő	Mosható; tisztítás javasolt 200 óránként vagy 2 hetente poros környezetben; tisztítási visszajelző 720 óra után
Karbantartás	Tisztítsa meg az előlapot puha, száraz ruhával vagy langyos vízzel (<40°C); ne használjon koptató hatású termékeket vagy gőztisztítót
Elektromos biztonsági előírások	Áram-védőkapcsoló (RCD) 30 mA kötelező; megfelelő földelés; tápkábel H07RN-F (keresztmetszet a teljesítmény szerint)
Telepítés	Szakképzett technikus által végzendő; helyiség területe >10 m²; minimális távolság az egységek és gyújtóforrások között
Beltéri egység méretei	Nem szerepel a kézikönyvben; lásd az adattáblát
Súly	Nincs megadva
Szerviz kód	A beltéri egységen lévő „Szerviz” címke alatt és a garanciafüzetben található
Vevőszolgálat	Lépjen kapcsolatba a hivatalos Whirlpool vevőszolgálattal; készítse elő a számlát és a szerviz számot
Javíthatóság	Kizárólag eredeti alkatrészek használata; minden beavatkozást szakképzett szakember végezzen

Gyakran ismételt kérdések - SPIW312A3WF.1 WHIRLPOOL

Hogyan tisztítsam meg a Whirlpool SPIW312A3WF.1 légszűrőjét?

Kapcsolja ki és húzza ki a készüléket. Nyissa ki az előlapot, és a fogantyú megnyomásával vegye ki a szűrőt. Mossa meg langyos vízzel (<40°C), és ha nagyon piszkos, semleges mosószerrel. Szárítsa meg teljesen, helyezze vissza, és nyomja meg a szűrő alaphelyzetbe állító gombját (tű segítségével) a jelzőfény kikapcsolásához.

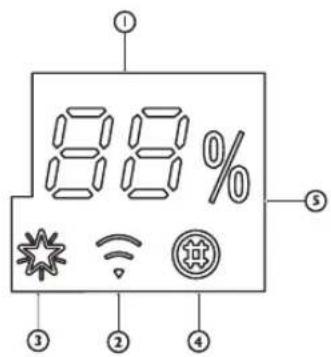

Mit jelent a 'FC' kijelző a hőmérséklet jelzőn?

A beltéri egység kijelzőjén lévő 'FC' szimbólum azt jelzi, hogy itt az ideje a légszűrő tisztításának. 720 óra használat után jelenik meg. A szűrő tisztítása után nyomja meg az előlap mögött található alaphelyzetbe állító gombot az üzenet törléséhez.

Használhatom a klímaberendezést távirányító nélkül?

Igen, a beltéri egységen található be-/kikapcsoló gomb lehetővé teszi a készülék elindítását 6th Sense módban vagy kikapcsolását. Nyomja meg röviden a be-/kikapcsoláshoz; ne tartsa hosszan lenyomva a meghibásodás elkerülése érdekében.

Milyen hűtőközeget használ a készülék, és milyen óvintézkedések szükségesek?

A klímaberendezés R32 gázt (GWP 675) használ, amely gyúlékony hűtőközeg. A maximális töltet 2,5 kg. A telepítést és karbantartást szakképzett szakembernek kell végeznie. Ne fúrjon a csövekbe, és ne tegye ki őket gyújtóforrásoknak. Tárolja a készüléket jól szellőző, 10 m²-nél nagyobb helyiségben.

Miért nem hűt a klímaberendezésem?

Ellenőrizze, hogy a szűrő nem tömődött el, a levegő be-/kivezetések szabadok, a beállított hőmérséklet jóval alacsonyabb a környezeti hőmérsékletnél, és az ajtók/ablakok zárva vannak. Leállítás után várjon 3 percet az újraindítás előtt.

Hogyan aktiváljam az energiatakarékos módot?

A távirányítón nyomja meg a Power save gombot (egyes modelleken más gombbal van kombinálva). Ez csökkenti a fogyasztást a hőmérséklet és a ventilátor sebességének automatikus beállításával.

Milyen alvási módok állnak rendelkezésre?

A Sleep mód 4 szintet kínál: Sleep 1, Sleep 2, Sleep 3 és Sleep 4. Ezek fokozatosan állítják be a hőmérsékletet éjszaka az optimális kényelem érdekében. Nyomja meg többször a Sleep gombot a szint kiválasztásához.

Hogyan csatlakoztassam a klímát a Wi-Fi-hez?

A készülék nem rendelkezik beépített Wi-Fi-vel. Használhatja a Wpro SmartClim tartozékot (külön megvásárolható) a klíma távoli vezérléséhez okostelefonos alkalmazáson keresztül. A vásárláshoz lépjen kapcsolatba a vevőszolgálattal.

Mit tegyek, ha a távirányító nem működik?

Ellenőrizze, hogy az elemek (2x AAA, 1,5V) megfelelően vannak behelyezve és nem merültek le. Győződjön meg arról, hogy semmi sem akadályozza a beltéri egység vevőjét, és hogy 7 m-en belül van. Interferencia esetén húzza ki a készüléket 2-3 másodpercre az újraindításhoz.

Hogyan szerezhetem meg a készülék teljes kézikönyvét?

Töltse le a teljes kézikönyvet a docs.whirlpool.eu weboldalról a készülék referenciaszámának megadásával vagy a kézikönyvben vagy a készüléken található QR-kód beolvasásával.

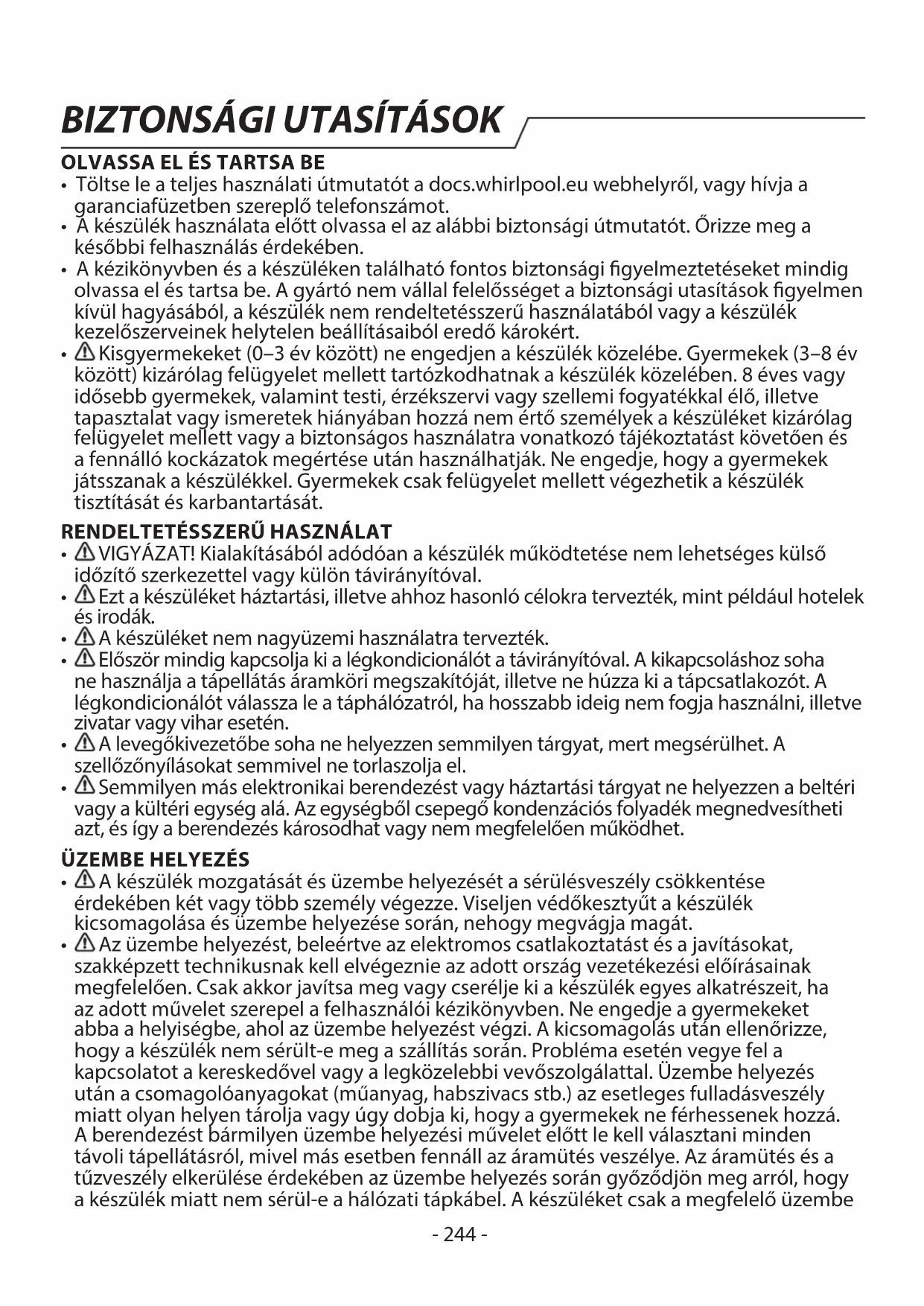

HASZNÁLATI ÚTMUTATÓ SPIW312A3WF.1 WHIRLPOOL

• Tölts le a teljes hasznalati utmutató a docs.whirlpool.eu webhelyrol, vagy hivja a garanciaifüzetben szereplő telefonszámot.
• A keszülék használata elött olvassa el az alábbi biztonsági utmutató. Örizze meg a késöbbi felhasználás érdekében.
• A kezikonyvben és a készüléken talalhato fontos biztonsági figyelmezteteşek mindig olvassa el és tartsa be. A gyártó nem vallal felelosséget a biztonsági utasítások figyelmen kívül hagyásaból, a készülék nem rendeltetesszerő használataból vagy a készülék kezelószerveinek helytelen beallitasaiból eredő károkér.
  Kisgyermekeket (0-3 év kozott) ne engedjen a keszülék kozelébe. Gyermekek (3-8 év kozott) kizárolag felügyelet mellett tartózkodhatnak a keszülék kozelében. 8 éves vagy idösebb gyermekek, valamint testi, érzékszervi vagy szellemi fogyatékkal eló, illetve tapasztalat vagy ismeretek hiányaban hozza nem értő személyek a keszüléket kizárolag felügyelet mellett vagy aBiztonságos használatra vonatkozo tajékoztatast kovetöen és a fennallo kockázatok megérétse utan használhatják. Ne engedje, hovy a gyermekek jatsszanak a keszülékkel. Gyermekek csak felügyelet mellett vegezhetik a keszülék tisztitásat és karbantartásat.

RENDELTETÉSSZERÜ HASZNÁLAT

VIGYAZAT! Kialakitásaból adódoan a készülk muködtétse nem lehetséges külso idozító szerkezettel vagy külön távirányítóval.
- Ezt a keszüléket háztartási, illetve ahhoz hasonlo célokra tervezték, mint például hotelek és irodák.
A keszüléket nem nagyüzemi használatra tervezték.
- Elóször mindig kapcsolja ki a legkondicional à távirányítóval. A kikapcsoláshoz soha ne használaj a tapellatas áramköri megszakítóját, illetve ne húzza ki a tapcsatlakozét. A legkondacional valassza le a taphalózatról, ha hosszabb ideig nem fogja használni, illetve zivatar vagy vihar esétén.
A levegokivezetobe soha ne helyezzen semmilyen targyat, mert megserulhet. A szellozonyilasokat semmivel ne torlaszolja el.
- Semmilyen más elektronikai berendezest vagy házartásá tárgyat ne helyezzen a beltéri vagy a kultéri egység alá. Az egységból csepego kondenzácios folyadék megnedvesitheti azt, és igy a berendezés károsodhat vagy nem megfeleloen muködhet.

ÜZEMBE HELYEZÉS

A keszülék mozgatasát és üzembe helyezését a serülésveszély csökkentese erdekében két vagy tobb személy vegezze. Viseljen védőkesztýt a keszülék kicsomagolása és üzembe helyezésere során, nehogy megvágja magat.
- Az üzembe helyezest, beleertve az elektromos csatlakoztatast es a javitásokat, szakképzett technikusnak kell elvégaznie az adott ország gezetékezési elóirásainak megfeleloen. Csak akkor javitsa meg vagy cserélje ki a készülék egyes alkatrészeit, ha az adott mûvelet szerepel a felhasznalói kézikönyvben. Ne engedje a gyermekeket abba a helyiségbe, ahol az üzembe helyezest vegzi. A kicsomagolás utan ellenörizze, hogy a készülék nem sérult-e meg a szallitas során. Problema eseten vegye fel a kapcsolatot a kereskedővel vagy a legközelebbi vevöszolgálattal. Üzembe helyezés után a csomagolóanyagokat (múanyag, habszivacs stb.) az esetleges fulladásveszély miatt oyan helyen párolja vagy úgy dobja ki, hogy a gyermekek ne ferhessenek hozza. A berendezest barmilyen üzembe helyezési mûvelet elott le bell valasztani minded távoli pápellátásrol, mivel más esetben fennáll az aramütes veszélye. Az aramütes és a tuzveszély elkerülse érdekében az üzembe helyezés során győzódjön meg arról, hogy a készülék miatt nem sérul-e a halózati pákábel. A készülék csak a megfelelo üzembe

BIZTONSÁGILUTASITÁSOK

helyezest kovetoen kapcsolja be.

• A legkondicionalo athelysezesekor es mozgatasakor kérje tapasztalt szerviztechnikus tanácsat a berendezés levalasztásával és ismetelt üzembe helysezével kapcsolatban.
  A berendezés mosóhelyiségben nem helyezhető üzembe.

ELEKTROMOS ARAMMAL KAPCSOLATOS FIGYELMEZTETÉSEK

• A tapellátásnak a berendezés specialis áramköreinek megfelelo névleges feszültseggel kell rendelkeznie.
  A tapkabel atmerojenek meg kell feelnie a kovetelmenyeknek.
• A fix gezetékezésbe többpólusú kapcsolót kell szerelni a gezetékezési elóirásoknak megfeleloen, és a berendezest a biztonsági elóirásoknak megfeleloen foldelni kell.
• A fix verzetekezésbe oyan összpólusu kapcsolót kell szerelni, amelyben az érintkezok kozotti távolság nyitott állapotban minded polus esétében legalább 3 mm.
• Ne használjon hosszabbitó, elosztó vagy adaptert. Beszerelés után az elektramos alkatrészeknek hozzáferhetlennek kell lenniúk a felhasznaló számára. Ne használja a készüléket mezütlab, és ne nyuljon hozza nedves kézzel. Ne használja a készüléket, ha a pátkábel vagy a csatlakozódugo serült, illetve ha a készülék nem muködik megfeleloen, megserült vagy leejtéték.
  Ha a halozati kabel megserul, az aramutés kockazatának elkerülse erdekében a gyartóval, annak szervizképviseljével vagy egy hasonloan képzett szakemberrel key ugyanolyan kabelre kicserétetni.
  A fix verzetekezesbe az adott ország szabályozásanak megfeleloen legfeljebb 30 mA maradék muködési áram névleges árameròsségu áram-vedokapcsolot kell elhelyezni.
  A hutokor homerseklete magas lesz, ezert a csatlakozokabelt tartsa tavol a rezcsotol.
  Győzódjön meg arról, hogy a földelés biztonságos, és hogy födlövezétéket szakember csatlakoztatta az épulet specialis földelörendszeréhez. A berendezést elektromosszivárgasvedokapcsolóval és egy megfelelo kapacitásu kiegészítő aramkörimegszakitóval kell ellatni. Az áramkörimegszakitónak magneses és termikus kioldofunkcióval istendkeznie kell, ezzelbiztositva a védelmet rovidzárlat és tulterhelés eseten.

Modell 9K és 12K 18K 24K
Az áramköri megszakító szükséges kapacitása	16 A 20 A 25 A

• A beltrí és a kultéri egység kozötti pákábel- és kabelcsatlakoztatást a berendezésen található kapcsolásí rajzon tekintheti meg.

TISZTITÁS ÉSKARBANTARTÁS

FIGYELEM: Barmilyen karbantartasi muvelet elott gyrozodjon meg arrol, hogy a keszuleket kikapcsolta és kihuzta a konnektorból. Az aramutés elkerülse erdekében soha ne hasznaljon goznyomással muködős tisztitokszuleket.
A masik szakképzett személy segitségét igenylo karbantartási és javitási munkákat éghető hütoközeg hasznalataban jartas személy felügyelete alatt kell végezni.
A berendezés szervizelésétCsak a gyartó altal javasolt modon szabad vgezni.

A CSOMAGOLÓANYAGOK HULLADEKKEZELÉSE

A csomagolóanyag 100%-ban ujrahasznosithato, es el van látva az ujrahasznosítás jelével (Acsomagolá syes részeinek hulladékkezelését megfeleloen, a hulladékok ártalmatlanítására vonatkozo helyi rendelkezesek szerint kell elvegezni.

A HAZTARTASI GÉPEK HULLADEKKÉNT TÖRTÉNÖ ELHELYEZÉSE

Ez a keszülék ujrahasznosithato vagy ujraelhasznalhato anyagok felhasznalásával keszült. Leselejtezesekor a helyi hulladékelhelyezési szabályokkal összhangban járjon el. Az elektrmos háztartási keszülékek kezelésère,

BIZTONSÁGILUTASITÁSOK

hasznositására és ujrafeldolgozására vonatkozo tovabbi informaciókt forduljon az illetékes helyi hatósaghoz, a háztartási hulladékok begyüjtését vegző vallalathoz vagy az üzlethez, ahol a készüléket vásárolta. Ez a készülék az elektramos és elektronikus berendezesek hulladékairól szólo 2012/19/EU irányelv szerinti jelölsekkel rendelkezik. A hulladékka vát termek szabályszerő elhelyezésével Ön segít elkerülni a környezettel és az embariti egészséggel kapcsolatos negativ következményeket.

A terméken vagy a kiserő dokumentumokon található (Szimbólum azt jerzi, hogy a készüléket nem szabad háztartási hulladékként kezelni, hanem az elektromos és elektronikai készülékek megfelelo gyüjtöhelyen kell leadni.

MEGFELEÖSEGI NYILATKOZAT

• A megfeleloségi nyilatkozat teljes szövege a következő honlapon érhétő el: docs.whirlpool.eu.
• A radióberendezes 2,4 GHz-es ISM-frekvención muködik, a maximális rádiofrekvenciasteljesitmény nem lépi tul a 20 dBm (e.i.r.p.) értéket.
• A keszülék harmadik fél által fejlesztét, nyílt forraskódu szoftvert tartalmaz. A nyílt forraskódu licenc használati feltételei a következő honlapon érhetók el: docs.whirlpool.eu.
• Ez a termek a kiotói egyezmény szerinti fluorozott üvegházhatásu gazokat tartalmaz, a hútǒgáz egy legmenteşen zárt rendszeren (R32, GWP 675) belül találhato. A hútǒközeg maximális tõltési mennyisege 2,5 kg. Részletes informaciót az adattablán talál.

BIZTONSAGI UTASITÁSOK A SPECIALIS HUTÖKÖZEGGEL RENDELKEZO BERENDEZÉSEK SZERVIZELESEHEZ

• Az üzembe helyezéssel, a szervizeléssel, a karbantartással és a javítasi modszerekkel kapcsolatos részletes információrt böltse le a teljes utmutató t a docs.whirlpool.eu webhelyról.
• A kiolvasztási folyamat felgyorsításához és a tiszításhoz csak a gyartó altal javasolt eszközöket használja.
  A berendezest jol szelloz o helyen kell taroI, ahol a helyiseg merete megfelel a muvelethez megadott ertekeknek. A helyisegben nen lehet folyamatosan uzemelogyujtoforras (peldaul nyilt lang, mukodo gazuzemu berendezes vagy mukodo elektromos futoberendezes).
• Ne karcolja és ne égesse meg. Vegye figyelerme, hogy a hütokögekek nem denen esetben van szaguk.
• A hütǒkörön dolgozo vagy abba behatoló minded személynek rendelkeznie kell érvényes, az iparág által akreditált ertékelǒ hatóságtól szármaszo igazolással arra vonatkozo'an, hogy az iparág által elismert ertékelǒ specifikaciónak megfeleloen rendelkeznek a hütǒkögegek biztonságos kezelésère vonatkozo ismeretekkel. A berendezés szervizelésétCsak a gyartó által javasolt módon szabad végezni. A masik szakképzett szemely segitségét igenylo karbantartásís javitási munkákatak éghetó hütǒközeg hasznalataban jartas személy felügyelete alatt kell végezni. A berendezest 10 m2-nél nagyobb alapterületú helyiségben kell üzembe helyezni, üzemeltetni és tárolni. A csóvezetekeket 10 m2-nél nagyobb helyiségben kell kialakitani. A csóvezetekeknek meg kell felelniuk az adott ország gázra vonatkozo szabályozásának. A hütǒközeg maximális toltési mennyisége 2,5 kg. A belterben hasznalt mechanikus csatlakozóknak meg kell felelniuk az ISO 14903 szabványnak. Ha a mechanikus csatlakozásokat ujra felhasználja belterben, a tomitó alkatreszeket meg kell ujitani. Ha a meggyulladt illesztéseket belterben ujra felhasználja, a meggyulladt részt ujra ki kell alakitani. A csóvezeteknek a lehető legrovidebbnek kell lennie. A Mechanikai csatlakozásoknak hozzáférhetonek kell lenniuk karbantartashoz.

BIZTONSÁGILUTASITÁSOK

1. Az éghetō hütoközeget tartalmazó berendezések szallitásat a szallitasi szabályozásoknak megfeleloen kell végezni.
2. A berendezés jelekkel történő meggelósesnek meg kell feelnie a helyi szabályozásnak.
3. Az éghető hütőközeget hasznaló berendezésk ártalmatlanítása során be kel tartani a helyi szabályozásokat.
4. A berendezés tárolásakor be kell tartani a gyártó utasításait.
5. A becsomagolt (nem értékesitett) berendezés tárolása: a tárolási védócsomagolást úgy kell felhelyezni, hogy az abban található berendezés mechanikai sérulése ne okozhassa a feltoltött hútoközeg szivárgását. Az egy helyiségben tárolható berendezésk maximális számát a helyi szabályozás határozza meg.
6. A szervizelessel kapcsolatos informação
   6-1. A terület Ellenőrzése

Mielótt elkezdene dolgozni az éghető hútólkozeget tartalmazo rendszeren, biztonsági Ellenőrzéseket kell végeznie a gyulladás kockázatań minimalizálása érdekében. A hútőrendszer javításakor a rendszeren végzett munka megkezdéselött el kell végezniz az alábbi övintézkedeseket.

6-2. A munkavégzés folyamata

A munkát ellenörzöttt körülmények kozöttt kell végezni annak érdekében, hogy a munkavégzs során a lehető legkevessebb éghető gaz vagy goz legyen jelen.

6-3. Általános munkaterület

A karbantartast vegzó személyeket és a területen dolgozo más személyeket tajékoztatni kell az elvegezní kivist munka jellegeröl. A munkat nem szabad tulságosan szuk terben vegezni. A munkavegzés körüli területet le kell valasztani. Az éghető anyagok Ellenőrzésével gondoskodjon arról, hogy a területen belüli körülmenyek biztonságosak legyenek.

6-4. Hútközeg jelenlétének Ellenörzese

A területet a munkavégzés megkezdéselottés kozben megfelelo hutokozeg-érzekelövel ellenörizni kell annak erdekében, hogy a munkat vegzonek tudomása legyen a potencialisan gyulékony kornyezetról. Győzódjön meg arról, hogy a használt szivargasérzekelö berendezés megfelelo éghetó hutokozeghez való használatra, vagyis hogy megfelelo tomites miatt vagyeredendöen szikramentes.

6-5. Tuztó keszülék jelenléte

Ha a hütóberendezén vagy barmely alkatrészen nagy hóvel jaró munkát kell végeznie, kéznél kell lennie megfelelo tuzoltó keszüléknek. A toltési terület mellett alljon rendelkezsres szaraz poros vagy CO_2 -os tuzoltó keszülék.

6-6. Gyújtoforrás hiánya

Ha a munkát olyan hütörendszeren kell végezni, amelyben jelenleg éghetô hütoközeget tartalmazó csövezéték is talalhato, illetve korábban talalhato volt, a munkát vegzō személy nem hasznalhat gyujtofforrast olyan modon, hogy az esetleg tuzet vagy robbanast eredményezzen. Minden lehetséges gyujtofforrast (peldául égo cigarette) megfeleloen távol kell tartani az üzembe helyezés, a javitas, az eltavolitás vagy az artilmatlanitas helyétól, ha annak során éghetô hütoközeg juthat a kornyező térbe. A munkavégzés megkezdés elott a berendezés körüli területet fel kell mérnì, hogy ne alljon fenn égésveszély vagy gyulladás kockázata. Ki kell helyezni a „Tilos a dohányzás" tablát.

6-7. Szelloztetett terulet

Mielótt behatol a rendszerbe, vagy barmilyen, magas hómér séklettel jaró munkát végez, győzódjön meg arról, hogy a terület nyitott vagy megfeleloen szellózik. A szellóztétés mértékét a munkavégzs során is fenn kell tartani. A szellóztétésnek biztonságosan el kell oszlatnia a kiszabadult hútóközeget, és a legjobb, ha azt kijuttatja a legkorbe.

BIZTONSÁGILUTASITÁSOK

6-8. A hütöberendezs Ellenörzese

Elektronikus alkatrészek cseréjekor azoknak meg kell feleniuk a célnak és az adott specifikaciónak. Minden esetben követni kell a gyartó karbantartási és szervizelési utmutatasait. Ha kétsegei vannak, hivja segítsegert a gyartó muszaki részlegét. Eghetó hütoközeget hasznaló berendezés üzembe helyezesekor az alabbi Ellenörzeseket kell elvegezni:

• A toltés mérete megfelel-e azon helyiség méretének, amelyben a hütoközeget tartalmazó alkatrészeket üzembe helyezik;

• A szelloztetőberendezés és annak kivezetései megfeleloen muködnek-e és nincsenek-e eltorlaszolva;

• Ha kozvett hutokort hasznal, a masodlagos körben ellenőrizni kell, hogy nincs-e jelen hutokozeg;

• A berendezés jalóse továbbra is láthato és olvasható-e; A nem olvasható jalóseket és jeleket javitani kell;

• A hütócsövek és azok alkatrészei oyan pozióban vannak-e telepítve, ahol valószinüleg nincsenek kiteve a hütóközeget tartalmazó alkatrészeket korrodáló anyagnak, kíveve azokat az alkatrészeket, amelyekeredendően korrozióalló anyagból készültek vagy megfelelo korrozióvedelemmel vannak ellatva.

6-9. Az elektromos eszkoczek Ellenorzese

Az elektramos berendezésk javitasa es karbantartasa elott biztonsági Ellenörzeseket kell végezni, és meg kell vizsgalni az alkatrészeket. Ha a biztonságot érintó hiba tapasztalható, a tapellátast nem szabad csatlakoztatni a körhöz, amig a hibat kielegítően el nem haritották. Ha a hiba nem javithato ki azonnal, de az üzemeltétest folytatni kell, megfelelo ideiglenes megoldást kell használi. Ezt jeleneni kell a berendezés tulajdonosának minded alkatrész megemlítésével. A kezdeti biztonsági Ellenörzésnek az alábbiakra kell kiterjednie:

• A kondenzátorok le vannak-e merülve: ezt a biztonság szem elött tartásával, szikrázás lehetőségénék elkerülésével kell Ellenőrizni;
• A rendszer toltézekor, visszanyerézekor és uritézekor nincs-e szabadon lévo, áram alatt levo elektramos alkatrész vagy gezeték;
  -A fFoldkotes folytonos-e.

7. A zárt alkatrészek javitasa

A zart alkatrészek javitásakor a berendezés zart tapellatásanak levalasztása elótt a szervizelés során le kell valasztani a javitani kívant berendezés minded elektramos csatlakozását, majd a legkritikusabb ponton ideiglenes szivargásérzékelést kell végezni a potencialisan veszelyes helyzetek felismerése érdekében. Az alabbiakra különösen nagy figyelmet kell forditani az elektrromos alkatrészeken valo munkavégzéskor. A haz nincs-e a védelmi szintet érintó modeston modositva. Ide tartozik a kabelek serulése, a csatlakozások tól nagy szama, nem az eredeti specifikaciónak megfelelo csatlakozók, a tomitések serulése, a tomszelence helytelen elhelysezese stb. Győzódjön meg arról, hogy a berendezés megfelelo'en van-e rögzítve. Ellenörizze, hogy a tomitések vagy a tomitóanyagok nemRoncsolódtak-e oylan mertékben, hogy mar nem tudják megakadályozni a gyúlékony anyagok bejutását. A cserealkatrészeknek meg kell felemniük a gyartó specifikációnak.

MEGJEGYZES:

A szilikontomités csökkentheti bizonyos típus su szivárgasérzékelő berendezésk hatékonyságat. Az eredendöenBiztonságos alkatrészeket nem kell szigetelni a munkavégzes elott.

8. AzeredendoenBiztonsagos alkatreszek javitasa

A korreCsak akkor alkalmazzon folyamatos induktiv vagy kapacitasterhelest, ha meggyozodott arrol, hogy az nem haladja meg a hasznalt berendezes esetuben

BIZTONSÁGILUTASITÁSOK

engedélyezett feszültseget és arameròsseget. Az eredendöen biztonságos alkatrésztípus az egyetlen, amelyen muködés kozben, éghető környezet jelenlétében munkat végezhet.

A tesztberendezésnek a megfelelo minositessel kell rendelkeznie. Az alkatreszeketCsak a gyartó altal megadottra cserélje. Ha mas alkatreszt hasznal, szivargs tortenhet, es a hutokozeggel teli kornyezet meggyulladhat.

9. Kábelezés

Ellenorizze, hogy a kabelek nem lesznek-e kiteve kopasnak, korrozionak, tul nagy nyomasnak, raskódasnak, éles szeleknek vagy barmilyen mas kadvezótlen kornyezeti hatasnak. Az ellenorzsnek figyelembe kell vennie az ido mulásanak hatásait és például a kompresszorból vagy a ventilatorból eredő folyamatos raskódást.

10. Az éghetó hütoközegek érzékelése

A hütokozeg szivargasanak keresesesehz es erzekelsehez semmilyen korulmenyek kozott nem hasznalhato potencialis gyujtoforras. Nem hasznalhato halidlampa (vagy barmilyen mas, nyilt langot hasznaló erzekel).

11. A szivárgás érzekelési modjai

Az alabbi szivargasérzékelési modszerek elfogadottnak tekinthetok éghetô hutokozeget tartalmazó rendszerek esetében:

• Az eghetó hütoközegek érzekeléséhez elektronikus szivargasérzekelot kell hasznalni, de elofordulhat, hogy annak érzekenysége nem megfelelo vagy ujrakalibrást igenyel (az érzekeloberendezest hütoközsegmentes helyen kell kalibránl).

• Győzódjön meg arról, hogy az érzekelő nem potenciális gyújtófforrás, és megfelelo a használt hútókögeghez.

• A szivárgásérzékelő berendezést a hütoközeg also tuzveszélyességi szintje értékenek százalekaban kell beallitani, kalibrálni kell a hasznalt hütoközegre, és meg kell erősiti na gáz megfelelo százalekos értékét (legfeljebb 25%).

• A szivargasérékelö folyadékok a legtöbb hütöközeghez hasznalhatok, de a klórtartmú tisztitószerek hasznalatat kerülni kell, mert a kló reakcióba léphet a hütöközeggel, és korrodálhatja a rez csövezétékeket.

• Ha szivargast talal, minded nyilt langot el kell tavolitani vagy el kell oltani.

• Ha olyan hʊtǒközeg-szivárgást talál, amely forrasztást tesz szükségessé, az összes hʊtǒközeget el kell távolítani a rendszerból, vagy lezarószelepekkel el kell szigetelni azt a rendszer szivárgastól távoli helyén.

• Ezután oxigenmentedes nitrogenenl at kell obliteni a rendszert a forrasztas elott es kozben is.

12. Eltavolítás és kiürítés

• Amikor javitás céljából - vagy barmilyen más célból - behatol a hútókorbe, a hagyományos eljárásokat kell alkalmaznia. Fontos azonban, hogy a legjobb gyakorlatot kövesse, mert a gyulékonyságra ügyelni kell.

Az alábbi eljárást kell kovetni:

• Hütőközeg eltávolításá;
  -A kör átöblítese inert gázzzal;
• Kiürítés;
• Ismetelt atoblités inert gazzal;
  -A kör megnyitása vágással vagy forrasztással.

A feltoltott hütoközeget a megfelélo visszanyero hengereke bell attölteni. A rendszert ezután „at kell öbliteni" oxigenmentedes nitrogénnel a berendezés biztonsága érdekében. Előfordulhat, hogy az eljárast tòbSZör meg kell ismetelni. A munkához nem használhat sürített levegót vagy oxigent. Az atöblétéshez a feltoltét addig kell végezni, amig el nem éri a munkavegzesi nyomást, ezután ki kell engedni a környezetbe, vegül le kell engedni väkuumig. Ezt az eljárast addig kell ismetelni, amig mar nincs tobb hütoközeg

BIZTONSÁGILUTASITÁSOK

a rendszerben. A végso feltöltéskor a munkavégzeshez a rendszert a lögkörni nyomás eléréséig kell szelloztetni. Ez a muvelet elengedhetetlen, ha a csövezetékeken forrasztást kell végezni. Győzödjön meg arról, hogy a vákuumpupa kivezetése nincs gyújtóffrás kölzeluben, és a rendszerben vákuum van oxigenmentedes nitrogennel és folyamatos szelloźessel.

1. Feltöltési eljárások

A hagyományos feltoltési eljárások mellett az alábbiaknak is meg kell feelni:

• Győződjön meg arról, hogy a feltöltőberendezés használatakor a különboźó hútőkögegek nem szennyezik egymást.
• A tomloknek vagy gezetékeknek a lehető legrovidebbnek kell lenniuk a bennük levő hütokozeg mennyiségénékminimalizálasa erdekében.

• A hengereket fuggolegesen kell tartani.

• Mielott a rendszert feltolti hütokozeggel, Ellenorizze, hogy a hütorendszer földelve van-e.

• Amikor a feltoltes kesz, címkézze fel a rendszert (ha még nem;tette meg).

• Rendkivuli gondossaggal jarjon el, hogy ne toltse tul a hutorendszt. A rendszert az ujratoltes elott oxigenmentes nitrogennel nyomastesztnek kell alvetni.

A rendszeren a feltoltés befejezse után, de az üzembe helyezés elott szivargasi tesztet kell vgezni.
A helyszín elhagyása elótt ismét Ellenőrizni kell a szivárgást.
14. Leszerelés
A muvelet végrehajtáshoz elengedhetlenül fontos, hogy a technikus teljesen ismerje a berendezést annak minded részletével együtt. Jvasolt bevált gyakorlat az összes hütoközeg biztonságos visszanyerése. A feladat elvégzese elott olaj- és hütoközegmintát kell venni arra az esetre, ha a visszanyert hütoközeg ürafelhasználasa elott elemzést kellene végezni. A feladat megkezdéséhz elengedhetlenül fontos elektromos áram.
a. Ismerje meg a berendezest es annak mukodset.
b. A rendszert elektromosan szigetelje el.
c. A muvelet elott gyozodjon meg az alabbiakról:
- A mechanikai kezelöberendezs rendelkezésre all a hütoközeghengerek kezeléséhez, ha szükséges;
- Rendelkezésre all minden személyi védöfelszerelés es azokat megfeleloen használják;
- A visszanyeresi folyamatot egy hozaerto szemely folyamatosan felugyeli;
- A visszanyerő berendezés és a hengerek megfelelnek a vonatkoź szabványoknak.
d. Ha lehetséges, szivattyuza le a hútórendszert.
e. Ha a vakuum elerse nem lehetséges, alkalmazzon elosztót, hogy a hütokozeg a rendszer tobb részen is eltavolithato legyen.
f. A visszanyeres elott gyozodjon meg arrol, hogy a henger a merlegen talalhato.
g. Inditsa el a visszanyero berendezest, es mukodtesse azt a gyartó utasitásainak megfeleloen.
h. A hengereket ne toltse tul. (Legfeljebb a terfogat 80% -aig toltheto fel folyadekkal.)
i. Ideiglenesen se haladja meg a henger maximalis munkanyomasat.
j. Ha a hengereket megfeleloen feltoltotte, es a folyamat befejezodott, a hengereket es a berendezest azonnal tavolitsa el a helyszinrol, es zarja el a berendezes osszes elszigetelo szelepét.
k. A visszanyert hütokozegCsak akkor toltheto fel masik hutorendszerbe, ha azt elozoleg megtisztitja es ellenorzi.

15.Cimkeszes

A berendezén el kell helyezni egy címkét, amelyen szerepel, hogy azt leszerelték és a hútközeget kiüritettek. A címkét datummal kell ellatni és alá kell irni. Győzódjön meg arról, hogy a berendezésen címkék vannak azzal az informácioval, hogy a berendezés éghető hútközeget tartalmaz.

16. Visszanyeres

Amikor a hütokozeget szervelés vagy leszerelés miatt eltavolitja a rendszerból, javasolt bevált gyakorlat, hogy az összes hütokozeget biztanságosan távolitsa el. A hütokozeg hengerekbe való athelysezékor ügyeljen arra, hogy csak a megfelelo hütokozeg-visszanyerési hengereket használaj. Győződjön meg arról, hogy a rendszer teljes fellettött hütokozeg-mennyiségének megfelól számú henger allrendkezésre. Minden használandó henger ki van jelöve a visszanyert hütokozeghez, és szerepel rajta a hütokozeg címkeje (vagyis specialis hengerek allnak rendelkezésre a hütokozeg visszanyereséhez). A hengereket el kell latni nyomáscsökkentő szeleppel és kapcsolódo lezárósceleppel megfelelo munkavégzési sorrendben. Az üres visszanyerő hengerek ki vannak üritve, és ha Lehetséges, le vannak hütve a visszanyeres elottt. A visszanyerő berendezésnek jo munkavégzési allapotban kell lennie a berendezésre vonatkozoutasísok betartásával (amelynek kéznél kell lennie), és alkalmasnak kell lennie éghető hütokozegek visszanyeresére. Rendelkezésre kell allniuk továbbá kalibralt sulymérlegeknek, és azoknak jo allapotban kell lenniük. A tomlóknek szivargásmentes leválasztócsatlakozóval kell rendelkezniuk és jo allapotúnak kell lenniük. A visszanyerő berendezés hasznalata elott Ellenörizze, hogy annak allapota kielégítő-e, megfeleloen karban volt-e tartva, és hogy mindedkapcsolódo elektramos alkatrész el van-e zárva annak erdekében, hogy hütokozeg kiszabadulása eseten ne történhessen gyulladás. Ha kétsegei vannak, kérje a gyartó segítsegét. A visszanyert hütokozeget a megfelelo visszanyerő hengerben vissza kell juttatni a bezázítónak, és ki kell tölteni a megfelelo hulladékszállitasi nyomtatványt. A hütokozeget ne keverje a visszanyerő egységekben, kulönosen ne a hengerekben. Ha kompresszort vagy kompresszorolajat kell eltávolitania, ügyeljen arra, hogy azt elfogadható mertékben ürítseki, igyBiztositva, hogy a kenóanyagban ne maradhasson éghető hütokozeg. A kiüritest a kompresszor beszlittónak történyo visszajuttatása elott kell elvegezni. A folyamat csak a kompresszortest elektramos melegítésével gyorsithato fel. Amikor egy rendszerból olajat ereszt le, azt biztonságosan vegezze. A legkondiónález athelysezéskor és mozgatasakor kérje tapasztalt szerviztechnikus tanácsát a berendezés levalasztásával és ismetelt üzembe helysezével kapcsolatban. Semmilyen mas elektronikai berendezest vagy háztartásí târgyat ne helyezzen a belteri vagy a kultéri egység alá. Az egységból csepego kondenzácios folyadék megnedvesitheti azt, és igy a berendezés károsodhat vagy nem megfeleloen muködhet. A szellőzonyilásokat semmivel ne torlaszoljá el. A berendezest jol szellőzó helyen kell tárolni, ahol a helyiség mérete megfelel a mûvelethez megadott értékeknek. A berendezest oyan helyiségben kell tárolni, ahol nincs folyamatosan üzemelő nyílt láng (pédául muködő gazüzemü berendezés) és gyújtófforrás (pédául muködő elektramos fütóberendezés). Üjrafelhasznáhalato mechanikus csatlakozó és meggyulladt illesztés használata nem engedélyezett.

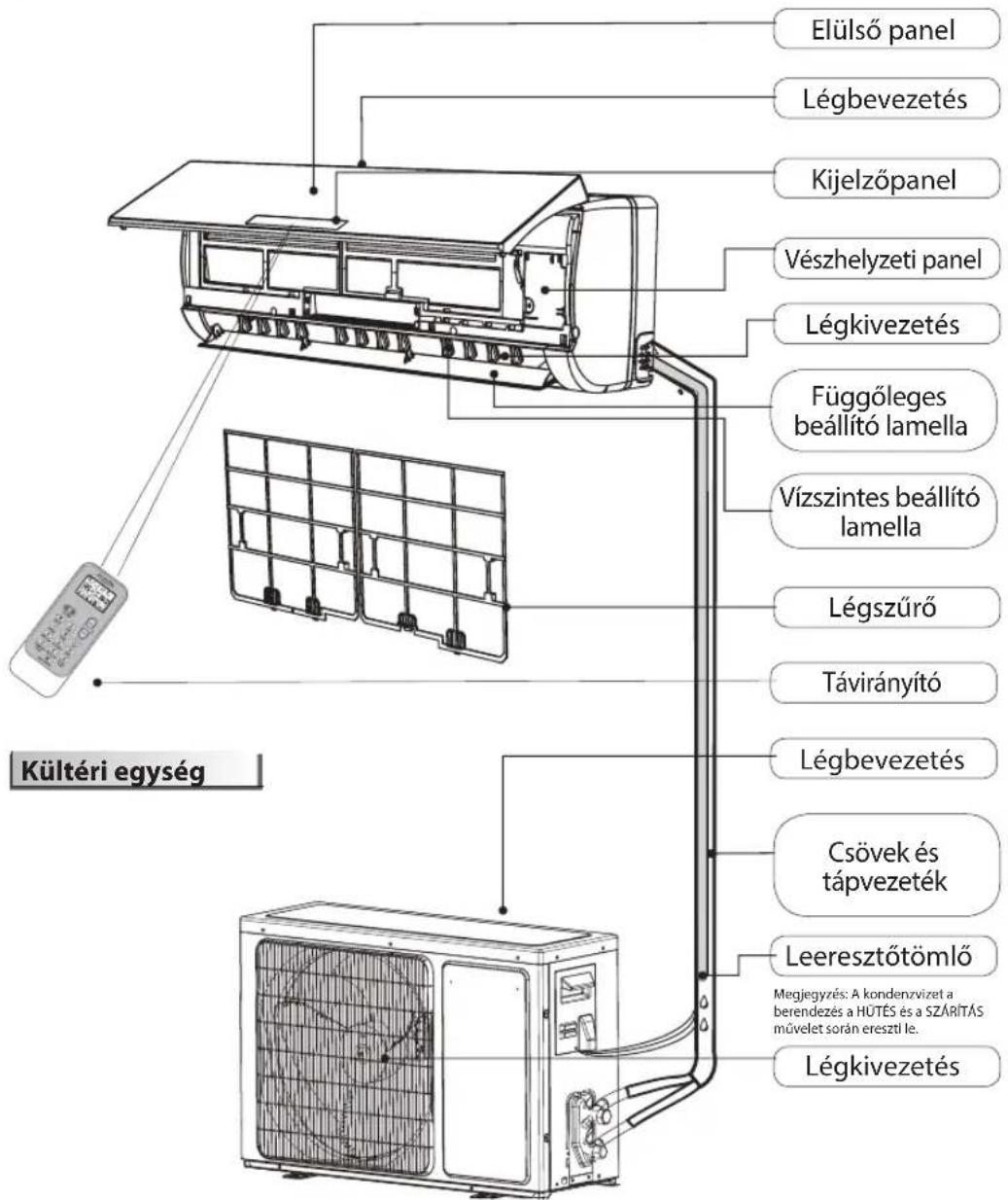

Beltéiregység

Az dtmutatoban szereplo abkrak yogn normal modls kuszne zlatho. Kovetkezsekpepp annak alkaja etelherat az Onl altal vaslasttoddkogniclanaoletoi.

A beltieri vagy a kultieri egysegen lathato szimbolumok magyarazata

VIGYAZAT	Ez a szimbólum azt jelzi, hogy a berendezés éghető hútóközeget használ, amelynek szivárgása esétén külso gyüjtófortrás jelenlétében tuzveszély áll fenn.
FIGYELEM	Ez a szimbólum azt jelzi, hogy a használati útmutató figyelmesen tanulmányozni kell.
FIGYELEM	Ez a szimbólum azt jelzi, hogy a berendezést szervizes szakembernek kell kezelnie az üzembe helyezési útmutató utasításai alapján.
FIGYELEM	Ez a szimbólum azt jelzi, hogy informácio érhető el (például a használati vagy az üzembe helyezési útmutató).

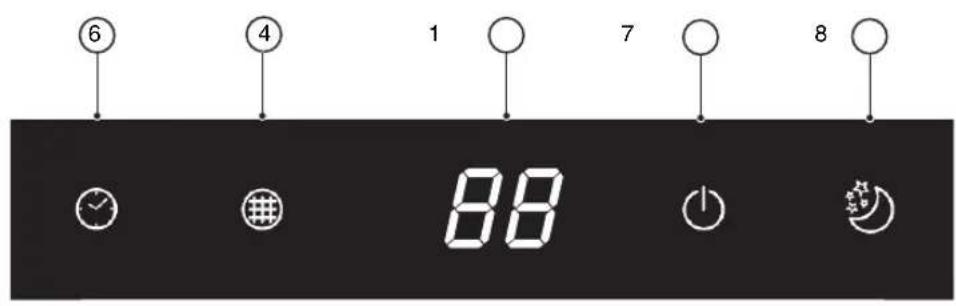

Felhasznalói felület

Hömér séklet jelzöfenye (1)

Megjeleniti a beallitott homersekletet. Ha az,FC" felirat jelenik meg, a szurot meg kell tisztitani.

WIFI jelzofenye (2)

Amikor routerhez csatlakozik vagy elvesztiti a kapcsolatot a routerrel, gyorsan (3 Hz) villog. Amikor csatlakozva van a routerhez, de a felhohoz nincs, lassan (1,5 Hz) villog. A teljes WIFl-csatlakozas utan folyamatosan kezd vilagitani. Ha a berendezest levalasztjak a WIFl-rol vagy a jelet kikapcsoljak, a feny kialszik.

6th Sense jelzofenye (3)

Kigyullad, ha a 6th Sense be van kapcsolva.
Kialszik, ha a 6th Sense-t kikapcsoljak.

Szurófigyelés jelzofénye (4)

Ha a szurot tisztitani kell, villog. A szurofigyelés jelzoe 720 oranyi hasznalat utan villogni kezd, emlekeztete arra, hogy a szurot meg kell tiszitani. A szurot tiszitasa utan nyomja meg a szurobelteri egysegen, az elulso panel mogott talalhato nullazogombjat a szurofigyelés jelzoe villogasanak megszuntetesehez.

Páratartalom jelzófenye (5)

A paratartalom megjelenitesekor kigyullad. A homerseklet jelzesekor kialszik.

Idzitó jelzofénye (6)

A beallitott idotartam alatt kigyullad. Az idozitesi muvelet vgen kialszik.

Mukodés jelzofénye (6)

A mukodeskor kigyullad. A kulsoegység fagyasmentesitesekor villog.

Alvás jelzöfenye (8)

Az alvasi mod beallitasakor kigyullad, a mukodes kijelzoe 10-szer vilgo, majd a teljes kijelz o kakapsol.

A WFI-vezerlés nélkūli légkondicionalok esetében javasoljuk a Wpro SmartClim hasznalatát. Ez egy olyan, WIFI-n keresztül vezerelheto okoseszköz, amellyel a berendezés fbo beallitásait okostelefonjáról szabályozhatja. Ez a tartozék nem talalható meg a termek csomagolásaban. További informácioert és a beszerzeséhez lápjen kapcsolatba a vevszolgagalunkkal.

Az elementek behelyezése a távirányítóba

1. Az elementartó fedelének eltávolításához helyezzen be egy tût, ovatosan nyomja le a fedelet, és tolja a nyil irányába (lásd a lenti abrát).
2. Helyezzen a rekeszbe 2 AAA elemet (1,5 V). Ügyeljenarra, hogy a „es a „-polaritas megfelelo legyen.
3. Zárja be a távirányító elementartójának fedelet.

- A távirányító előre beállitásá

• Amikor a taviranyitoba uy elementek helyez, vagy azt bekapsolja, automatikusan elore beallitja a hszivatty, ha az On altal vasarolt tegkondacionaloCsak hutesre alkalmas. Ehhez a hszivattyu taviranyitjat is hasznalhatja.

A távirányító használata a berendezés vezérleséhez

A berendezes taviranyitóval tortenüzemeltetéséhz iranyitsa a taviranyitot a belteri egysegen talalhato vevöeszközre a veteli erzekenysegbiztositasahoz.
- Amikor a tavirányító üzenetet külld, a zimbólum 1 masodpercig villog. Az üzenet fogadásakor a berendezés hangjelzést ad.

A távirányitóval legfeljebb 7 m-es tívolságból muködtethető alegkondicionesló.
- Amikor a tavirányítoban element cserél, a tavirányító hószivattyüzemmodra all.

Megjegyzés: kovesse a legkondcionaló muködtetéshez kapott távirányitónak megfelelo utasításokat. A gombok funkciójänak leirasa (P1-03)

1. ON/OFF (BE/KI) GOMB

A gomb megnyomásával elindithato és leallithato a berendezés.

3.FAN (VENTILATOR) GOMB

A ventilator sebességének beallitására szolgá a kovetkezó sorrendben: automatikus, nagy, kozepes és alacsony.

4-5. TEMPERATURE (HOMERSEKLET) GOMBOK

A szoba hómersékletének kivalasztára szolqal.

Idozito üzemmodban az ido beallitasara szolgal.

6.6th SENSE GOMB

Beallitja vagy megszakitja a 6th Sense mukodeset.

7. SWING (LENGÉS) GOMB

Leallitja vagy elinditja a vizszintes beallito lamella lengesét, es beallitja a legaramlas kivant fe/le iranyat.

10-11. HUMIDITY (PARATARTALOM) GOMB

A kivant paratartalom beallitasa szolgal,
csak a 6th SENSE modban hasznalhato.

16. SUPER SILENT (SZUPER CSENDES) GOMB

Az alacsony kornyezeti zajt ado szuper csendes uzemmod elinditasara es leallitasara szolgal.

2. MODE (ÜZEMMÖD) GOMB

A mukodesi mod kivalasztasara szolgal. Sorrendben: hutes, futes es ventilator.

Az alvasi üzemmod kivalasztasara szolgal, sorrendben: alvas 1, alvas 2, alvas 3, alvas 4 es alvas ki.

9. AROUND U (AZ ON KÖRNYEZETÉBEN) GOMB

Az Around U funkcio beallitasara es meqsakitasa szolgal.

12.JET (GYORS) GOMB

A gyors hutes vagy futes inditasara es leallitasa szolgal.

13. DIM (HALVANYITÁS) GOMB

A belteri egyseg kijelzofenyineke be- es kikapcsolasara szolgal.

14.WI-FIGOMB

A WIFI be-és kikapcsolására szolgá. 15.TIMER (IDÖZITÖ) GOMB

A berendezes be- es kikapcsolasi idejenek beallitasara szolgal.

Szimbólumok a távirányító kijelzöjén

A távirányító aktivalása a kioldógomb megnyomásával

Hutes jelzofenye Automatikus ventilatorsebesseg Alvas jelzofenye 1

Páratartalom plusz jelzofeny Nagventilatorsebesseg Alvas jelzofenye 2

Páratartalom minusz jelzöfény Kőépes ventilatorsebesség Alvás jelzöfénye

Csak ventilator jelzofeny Alacsony ventilatorsebesseg Alvas jelzofenye 4

Futes jelzofenye

Szuper csendes üzemmod jelzofenyene

Beallitott homerseklet megjelenitese

Nyomja meg a gombot,
a hattervilagitas
aktiválódik
hasznalathoz. Nyomja
meg ismet a tāvirányitó
zárolasához. Ha 10
másodpercig nim
vegez muveletet
a tāvirányítóval,
az automatikusan
zárolódik.

Around U (Az On kornyezetében) 6^th SENSE jelzofénye jelzofénye

Gyors uzemmod jelzofenye Energiatakekos uzemmod jelzofenye Jelatvitel

A gombok funkciójának leirása (J1-3A)

1. ON/OFF (BE/KI) GOMB

A gomb megnyomásával elindithato é leallithato a berendezés.

2. MODE (UZEMMOD) GOMB

A mukódési uzemmod kivalasztára szolgál, sorrendben:

hutes, szaritas,Csak ventilator es futes.

3. FAN (VENTILATOR) GOMB

A ventilator sebességének beallitására szolgál a következó sorrendben: automatikus, nagy, kozepes és alacsony.

4-5. TEMPERATURE (HOMERSEKLET) GOMBOK

A szoba hómér sékletének kíválasztására szolgál. Időzítő üzemmodban és a valós idejú ora esetében az idő beállitására szolgál.

6.6 ^TH SENSE GOMB

Beallitja vagy megszakitja a 6^th Sense mukodesét.

7. SWING (LENGES) GOMB

Leallitja vagy elinditja a vizszintes beallito lamella lengését, es beallitja a legaramlás kivist fel/le irányat.

8.SLEEP ALVAS)GOMB

Beallitja vagy megszakitja az alvas mod mukodset a kovetkez o sorrendben:

9. AROUND U (AZ ÖN KÖRNYEZETÉBEN) GOMB

Az Around U funkció beallitására és megszakítására szolgál.

10. TIMER ON/CLOCK (IDOZITO BE/ORA) GOMB

Az aktualis ido beallitasara szolgal.

Az idzitobekapcsolasanak beallitasara es megszakitasara szolgal.

11. TIMER OFF (IDOZITO KI) GOMB

Az idozitio kikapcsolasanak beallitasara es megszakitasa szolgal.

12.JET (GYORS) GOMB

A gyors hutsi vagy futsi üzemmod inditasara es leallitasara szolgal.

13. DIM (HALVANYITÁS) GOMB

A belteri egység kijelzofenyineke n be-és kikapcsolasara szolgal.

14. POWER SAVE (ENERGIATAKAREKOS) GOMB

Az energiatakarékos mod inditására és leallitására szolgál.

15. SUPER SILENT (SZUPER CSENDES) GOMB

Az alacsony kornyezeti zajt ado szuper csendes üzemmod elinditatasára es leallitására szolgál.

Szimbólumok a távirányító kijelzöjén

Hutes jelzofenye Alvas 1jelzofenye Automatikus ventilatorsebseg Gyors uzemmod jelzofenye

Szaritas jelzofenye Alvas Jelzofenye Nagy ventilatorsebesseg alatvitel

Csak ventilator jelzofeny Alvas 3 jelzofenye Kozepes ventilatorsebesseg

Futés jelzofénye Alvas 4 jelzofénye Alacsony ventilatorsebesseg

6 ^th Sense jelzofenye Around U (Az On kornyezeteten) Szuper csendes izemmodj elzofenye

88:88

Beallitott idozitogemjelenitese

Aktuális idó megjelenítésé

88 Beallitott homerseklet megjelenitese

Energiatakekos uzemmod jelzofenye

VEDELEM

Mukódési feltételek

A védelmi eszköz az alábbi listában szerepló esetakben kioldhatja és leallithatja a berendezést.

Fūtés A kūltéri hǒm	mér séklet 24 °C-nál magasabb
	A kūltéri hǒmér séklet -7 °C-nál alacsonyabb
	A szobahmér séklet 27 °C-nál magasabb
Hūtés A kūltéri hǒm	mér séklet 43 °C-nál magasabb
	A szobahmér séklet 21 °C-nál alacsonyabb
Párátlanítás A szo	bahömér séklet 18 °C-nál alacsonyabb

Ha a léqkondicional HUTÉS vagy SZÁRITÁS modban muködik, az ajtó vagy az ablak hosszabb ideig nyitva van, és a relativ páratartalom 80% nál magasabb, a kivezetéskrol pára csepeghet.

A védelmi eszköz jellemzöi
Ha az egység leáll vagy a muködes kozben üzemmodot valt, az
újraindítás elott varjon legalább
3 percig. Ha a berendezést az
áramhalózathoz csatlakoztatas után
azonnal bekapcsolja, a muködes
megkezdés elott 20 masodperces
késleltetés lehet. Ha minded
muködes leáll, az ujraindítashoz
nyomja meg ismet az ON/OFF (BE/
KI) gombat. Az idozitôt ismet be kell
allitani, ha az meqsakadt.

A HUTÉS mod jellemzöi Fagyásmentesités

Ha a belteri hocserelohomerseklete 0^ -ra vagy az ala esik, a

kompresszor mukodese leall a berendezes vedelme erdekében.

A FUTÉS mod jellemzöi Elömelegítés

A hideg levego fujasanak megelozese erdekeken a FUTES uzemmod inditasakor a belteri egyseg 2-5 perces elomelegitese szukseges. A belteri ventilator az elomelegites soran nem fog mukodni.

Leolvasztás

FUTES uzemmodban a berendezes automatikusan jegtelenit a hatekonysag novelse erdekuben. Ez altalaban 6-10 percig tart. A jegtelenités kozben a ventilator leall, es villog a mukodes jerzofenye. A jegtelenitest kovetoen a berendezes automatikusan visssaall FUTES modra.

A belteri egység elulso panelének tiszitasa

1. Levalasztás a tapellatásról

Mielott levalasztja a tapellatasrol, kapcsolja ki a berendezest.

1. Az elülsö panel eltávolításá

Nyissa ki az elülsö panelt a nyíllal jalölt modon (A ábra).

Az elulso panel oldalan talalhato nyilasokat erovel huzza meg a panel kivetelehez (B abra).

1. Az elulso panel tiszitasa

Törölje le puha, szaraz kendővel. Ha a berendezs nagyon piszkos, használjon langyos

(40 °C-nal nem melegebb) vizet. A tiszitatas utan hagyja megszaradni.

1. Az elulso panel felhelyezese es lezarasa

Helyezze vissza az elulso panelt, majd lefelé nyomva zarja le.

Megjegyzés:

• A berendezés tisztitásához ne használjon például benzint vagy polírozó port.
• A beltréi egységre ne fröcsköljön vizet, mert az veszélyes! Āramütés!

A legszuro tiszitasa

A legszürt körülbelül 200 orányi hasznalat utan meg kell tisztitani. Ha a legkondicnalo rendkivül poros kornyezetben üemel, a legszürt kethetente tisztitsa meg.

1. Levalasztás a tapellatásról

Mielott levalasztja a tapellatasról, kapcsolja ki a berendezest.

1. A legszüro kivetele (Cábra)

2. Nyissa fel az elulso panelt. 2. Ovatosan nyomja meg a szurofogantyujat. 3.

Csuszta ska szurot.

3.A legszuro tisztitasa (D abra)

Ha a szuro nagyon piszkos, semleges tisztitószeres langyos vízzel tiszītsa meg.

A tiszítatas után hagyja megszáradni.

1. Helyezze vissza a szurot, egy hengeres túvel nyomja meg a szuro nullázogombját (E ábra) a jobb oldalon, majd zárja le az elülsö panelt.

Megjegyzés:

• A sérulés megelözésé érdekében a szúro eltávolítása után a beltéri egység bordáit ne érintse meg.
• A légkondicionaló belso részet ne的概率jaga megtisztitani.
• A szurót ne tisztītsa mosógépben.

"A"
íbra

B'abra

C"abra

D"abra

VESZHELYZETIMUKODES

Veszhelyzetben, vagy ha nincsen taviranyito, a berendezes a belteri egysegen talalhato be- es kikapcsologgbbal is szabalyozhato.

A keszülék bekapcsolása: amikor a keszülék ki van kapcsolva, nyomja meg ezt a gombot, és az elindul és 6th SENSE modban fog muködni.
A keszülék kikapcsolása: amikor a keszülék be van kapcsolva, nyomja meg ezt a gombot, és a keszülék leall.

be-és
kikapcsoló

Megjegyzés: A gombot ne nyomja hosszú ideig, mert az rendellenes muködét eredményez.

Automatikus ujraindítási funkció

Ha szeretne automatikus ujrainditasi funkciot beallitani, kapcsolja be a tapellatast, nyomja meg a belteri egyseg be- es kikapcsologombjat es tartsa nyomva 5 masodpercnel hosszabb ideig. Az automatikus ujrainditas beallitasats zummog hang jalzi.

Az automatikus ujrainditás beallitásat kovetöen nyomja meg a beltérgység be-és kikapcsolgombját es tartsa nyomva 5 masodperçnel hosszabb ideig. Az automatikus ujrainditási funkció megszakításat zummögo hang jalzi, és alegkondicnólószenléti modba kerül.

Az elementek ártalmatlanitása

A termeszeti eroforrasok vedelme es az anyagok ujrahasznositasanak elosegitese erdekében az elementket mas típushulladekoktól kūlón gyüjtse, és a helyi, ingyenes elemgyüjto rendszeren keresztül hasznositsa uyra.

Üzembe helyezési utmutató

Uzembe helyezési abra

A faltol mert tavolsagnak 50 mm-nel nagyobbnak kell lennie

A mennyezettol mert
tavolsagnak 200 mm-nél
nagyobbnak kell lennie

Az üzembe helyezéssel kapcsolatos részletes információrt latogassa meg a követkežo webhelyet: docs.whirlpool.eu

Beltéiregység

A padlotol mert tavolsagnak 2500 mm-nel nagyobbnak kell lennie

A faltó mert távolságnak 50 mm-nel nagyobbnak kell lennie

MEGJEGYZÉS: Az ábraCsak az egység
egyszerü bemutatasárszolgál, elofordulhat,
hogy az On által vásárolt termek külso
megjelené esteréttol. Az üzembe helyezest
csak erre felhatalmazott szervizes szakember
vegezheti az adott országvezetékezési
szabványainak figyelembe vételével.

Kültériegység

A legbevezetes faltol mert
tavolsaganak 250 mm-nel
nagyobbnak kell lennie

A legbevezetes faltol mert
tavolsaganak 250 mm-nel
nagyobbnak kellennie

Csatlakozóvezeték szerelesekor ügyeljen arra, hogy a kultéri egységnel a gezetékek színe és a csatlakozó száma megegyezzen a belteri egység értékeivel.

Kábel specifikaciónja

Kapacitás(Btu/h)	Tápkábel Tápcsatlakozó kábel
	Típus	Normál keresztmetszet	Tipus	Normál keresztmetszet
7K, 9K, 12K H07	RN-F 1,0 mm	2X3 H07	RN-F 1,0 mm	2X5
18K H07RN	F 1,5 mm	2X3 H07	RN-F 1,5 mm	2X5
24 K H07RN	F 2,5 mm	2X3 H07	RN-F 2,5 mm	2X5

Az üzemelési problemákat gyakranapro dolgok okozzák, ezert mielott a szervizszolgálathoz fordul, tanulmányozza az alábbi tablázatot. Ezzel idöt és felesleges kölşégeket takarithat meg.

Probléma Elemzés
Nem mūködik.	· Kiégett a védelmi eszköz vagy a biztosíték? · Várjon 3 percig, majd indítsa újra, előfordulhat, hogy a védelmi eszköz akadályozza meg a mūködést. · Lemerültek a távirányító elementi? · Nem megfelelően van csatlakoztatva a dugó?
Nem jön hideg vagy meleg levegő.	· Tiszta a légszűró? · El vannak torlaszolve a légkondicciónól bevezetései és kivezetései? · Megfelelően van beálítva a hörmséklet? · Nyitva vannak az ajtók vagy az ablakok?
A szabályozás nem hatékony.	· Volt erős interferencia (túlzott méretü statikus elektrimos kisülés vagy a pápellátás rendellenes feszült sége miatt)? Ha rendellenes mūködést tapasztal, húzza ki a típcsatlakozót, majd 2-3esianpincmálvadaugja vissza.
Nem mūködik azonnal.	· Ha mūködés kõzen valt üzemmodot, 3 perces késeltetéssel kezd mūködni.
Furcsa szag	· A szag más forrásból (például bút, cigaretta stb.)eredhet, amelyet az egység besziv, majd a levegővel kifúj.
Folyó viz hangja	· Normális viselkedés, amelyet a hütőközeg légkondicciónálóban való áramlása eredményez. · Fûtesi modban ez a jegtelenités hangja.
Reccsenés · Ezt a hangot az elülso panel tágulása vagy összehúzódása valthatja ki a hörmséklet változásamiatt.
A kivezetésból permit jön ki.	· Alacsony hörmsékleten permiet jelenik meg a helyiségben? Ez normális viselkedés, amikor HUTÉS vagy SZÁRITÁS modban hideg levegő távozik a belteri egységból.
A mūködés jelzöfénye villog, de a belteri ventilatór leáll.	· Az egység fûtesi modröl jégtelenitésre valt. A jelzöfényi ki fog aludni, és a berendezés visszatér fütési modba.

Megjegyzés: Ha a problema továbbra is fennáll, kapcsolja ki a berendezést és valassza le a tapellatásrol, majd lépjen kapcsolatba a legközelebbi hivatalos Whirlpool szervizköz Ponttal. A berendezést ne probálja meg maga athelyezni, megjavitani, szétsernelni vagy módositani.

VEVOSZOLGÁLAT

Mielott az ügyfélszolgálatot hivná:

1. Probálkozzon meg a probléma megoldásával a "Hibaelhárítas" címú részben szerepló leirás alapján.
2. A keszüléket kapcsolja ki, majd üjra be, hogy lássa, fennáll-e meg a probléma.

Ha a fenti Ellenorzesek elvégzese utan a hiba továbbra is fennàll, lépjen kapcsolatba az ügyfélszolgálattal.

Kérjuk, adja meg a következóket:

• a hiba rovid leirásat;
• a légkondicionesaló pontos modelljét;
• a szervizszámot (ez a szervizmatricán a „Service“ szó után szereplő szám, amely a belteri egység oldalan vagy aljan találhato).
  A szervizszam a garanciafuzetben is megtalalható;
• a teljes címet;
• a telefonszámát.

Ha javitás szükséges, lépjen kapcsolatba az ügyfelszolgállatal (eredeti tartalek alkatrészek használata és a megfelelo javítás garantált). Be kell mutatnia azeredeti szamlát. A fenti elóirasok betartásanak elmulasztása veszélyeztetheti a termek biztonságossagat és minõsegét.

SERVICE

0000 000 0000

Megjegyzés: Ha a berendezés teljes utmutatójára van szüksége, azt letöltheti a webhelyröl az alábbi hivatkozáson: docs.whirlpool.eu a QR-kóddal.

OBa3ATEJIbHO IPOUHTTE N COBJIODAITE

3arpy3nTe noHny BepcuIO HnCTpyKcui No 3KcnLyatauC Be6-caTa docs.whirlpool.eu nnno3BOHNTe NO Homepy TeleOHa, yKa3aHHOMy B rapaHTnHOM 6yKlTe.
- Pered NaHApOM NcNoB3OBaHnI Prn6Opa BHNMaTeNbHO n3yUHTe DaHHyIO nHCTpyKuHIO NO texHnke 6e3ONaCHOCTn. CoXpaHnTe ee IJRA NCNoB3OBaHnR B daJIbHeHWeM.
B HacToaH NeuHCTpyKuH N O KcNpyaTaU H Na CaMOM npbOpe CoepKaTc BaxHbIe yka3aHn I NO 6e30NaChOCTN, KOtOpbIE DOJXHbI 6bITb IpOHTaHbI N CTPOrO CO6JIIOaTbcR. 13rTOBNTeJIb CHMaET C Ce6ra BcIO OTBeTCTBeHHoCTb 3a NocJeDCTBnA, BO3HNKwne B pe3yNbTaTe HecO6JIIOHeHn HaCTOaUx yka3aHn IO 6e30NaChOCTN, HeHaJNeJkaUero nCNoJIb3OBAHn PrnOBopa NII HEnpaBnBHOH NaCTpOuKn pa6OuNX napaMeTpOB Ha nyIbTe UnpaBLeHn.
He pa3peuatae MaIeHbKm DeTAM (0-3 rOa) np6nKaTbcra K np6bopy. DeTu B Bo3paTe ot 3 do 8 let MOryTH haxoHTbcra PdOM C np6OpOM TOnbKO IOJ NOCTOHHbIM Ha6IIODeHnEM B3POCSbIX. TeTu OT 8 let, Nlca C ORpaHnueHHbIMn OIN3NueCKnMn, CeHCOPHbIMN INIYMCTBeHHbIMN CNOcO6HOCTaMn INIua, He IMeIoUne DOCTaTOUHBIX 3HaHIn I HaBBiKOB, MOryT NOLb3OBaTbcra np6OpOM TOnbKO IOJ HA6JIIODeHnEM INI INOCJe TORO, KaK NOLyat yka3aHnA NO 6e3ONaCHomy NCNoB3OBaHnIO np6OpA INOC3HaIOT ImeIoUncEaOnachocTn. He nO3BOJaTte DeTAM INrPaTb C np6OpOM. DeTu MOryT BblONHtB OYNCtKy I yXoD 3a np6OpOM TOnbKO IOJ HA6JIIODeHnEM B3POCSbIX.

NcNoJIb3OBAHNE NO HA3HAUEHNUO

BHIMAHHE: DaHbI np6Op He npeHa3NaueH dIy IcNoIb3OBAHnC ynpabJeHnEM OT BHeSHero NepeKJIIOUaIOSeYO yCTpOINCTBa, TaKOrO KaK TaMep, INI INyIbTa DnCTaHUNOHORO ynpabJeHn.
-ДанньпрборпрдHa3HaueHДЯИСПОЛБ3OBaHnBВДOMaSHnXИпиблЖeHHbIXK HIM YCLOBnX, TaKnx KaK: FOCTINHnHbIe N OΦNCHbIe NOMEseHnR.
- 4Пибор He npedHa3HaueHдя пpoфecCNoHaJbHOrO nCNoJb3ObaHn.
B nepByo oupeb Bcerda BbIKJIOaHTe KOHdNtioHOep C NOMOsbIO dNCTaHcNOHHORO ynpabHeHn. He nCpONb3yInTe aBTOMaTNUeCKn BBKJIIOaTeJIb NITaHn I He TAHnTe 3a BNkpy npie otcoeHNHeHn. Bcerda OTKJIIOaHTe KOHdNtioHOep OT NCTOCHnKa NITaHn B Cnyae,ecn Bbl He PAnHPyeTe NCNoIb3OBaTb erO B TeueHne DOJrTO RBeMeHn, a TaKxE B Cnyae np6bnKeHn rpo3bl/UTOpMa.
He 3aRopaxnBaHte OTBepCTne Iy BbIXOda BO3dyxa - OnaCHOCTb TpaBMnpoBAHna. CneIte 3a TeM, yTO6bl BEHTNIAUHOHHble OTBepCTn He 6bl N3akpbItbl.
He pa3meaIte npyroe 3neKtpoo6OpyOBAHne n DomaHnne Beun noB HByTpehnM nn HapxHbIM 6Iokamn. Kaiaounn BHN3 KOHeHCAT MOXeT HamoHTb IN, B pezylbTaTe yero cyuecTByeT BepoTHOCb IN NOBpeXdEHHN Nn HapyuHenN OYHKUHOHNPOBAHN.

MOHTAK

-Дляперемшении мотрака прбoga Требуетс учactne Двух Лиь соле ue noLOBEK - рнck TrpaBMnpoBaHЯ. Прп пacnaKOBke И мотраже прбoga Исноьуte 3aunTHbIeперчATКВОИЗБЕЖAHne nope3OB.
MOHTaK, B TOM YHCSNE NOJKNIOUeHne K 3JIeKTPoCeTn, n peMOHT DOJXHBcO CyuIeCTBJIaTBcR KBAJIINΦNlUPOBaHHbIMN TexHNUeCKMn CNeuaJIInCTaMn B COOTBeTCTBnC HauNoHaJIbHbIMN Tpe6OBaHNMa NJIeKTPOMoHTaJa. 3aIpeuaeTcR peMOHTnpoBaTb IIN 3aMeHrT bIIObIe DeTaII npi6opa, 3a NCKIOUeHneM ClyuaeB, OCO6O OROBOpeHHbIX B pyKOBoDCTBe NO 3KCNlyaTaUnn. He pa3pe7aIte DeTm NOxOJNTb 6IIN3KO K MeCTy MOHTaKa. PocLe pacNaKOBKn pni6opa yBeIITecb, UTO OH He NIOBpeJDeH BO BpeMra TpaHCnOpTIPoBKn. B clyuae OhApjXeHn rpo6Ie M oBa7aIteCb K npOdaBcy IIN B 6JIHXaIsh N cepBnCHbI ueHtp. IIO OKOHuaHm MOHTaKa OTXODbl yNAKOBOUhBX MaTePnaIob (PNaCTNK, NeHONlaCTOBbIe DeTaII IN T.D.) DOnJXbI XpaHNTbcR B HeIOCTynHom IIN DeTeM MeTe BO N36ExKaHHe OnaCHOCTu UdyWeHn. IpeE BdIOJNoHHeHm liobix Oepaunio MOHTaKy OTKJIIOUHTe pni6op OT 3JIeKTPoCeTn - OnaCHOCTb NopaxeHn 3JIeKTPuueCKM TOKOM. Ipn yCTaHOBKe CoBJIOJaTIe OCTopoXHOCTb, UTObl HE NOBpeJNTb CeTeBOI shHyp Kopnycom pni6opa - OnaCHOCTb NoXapA n NopaxeHn 3JIeKTPuueCKM TOKOM. He BKJIIOUaIte pni6op Do 3abepweHn MOHTaKa.
- Πprn Heo6xOIMOCrN nepMeueHnI nnpecTaHOBKn np6bopa B pyroe MeCTO 6paTntecb K ONbITbIM TexHNueCKm CneuNaIInCTam 3a KOHCyJbTaUneB OTHoWeHn OTKJIoueHn I NOBtOPHO NOkJIoueHn Prn6bopa.

He yctaHaBnBaIe np6Op B npaueHoi.

YKA3AHNIO 3JEKTPNUECKOJ BE30PACHOCTN

• ICTOuHnK nITaHnI dONJKeH nMeTb HOMnHaJIbHOe HaNPJKeHne, COOTBeTCTByIOUeexapaKTepnCTnKam npnbopa.
  DnAmEtP uHypa nITaHnI dONJKeH COOTBeTCTBOBaTb TexHnueCKnM Tpe6OBaHnM.
  MHoronolIOchBn BbIKIOUaTeIb DOJIKeH 6bITb yCTaHOHaPHOJ 3JIeKTPoPBOOJaKE B COOTBeTCTBUN C Tpe6OBaHNrMaN 3JIeKTPoMOHTaXa, a Cam npi6Op 0JIkeH IMeTb 3a3eMJIeHHe B COOTBeTCTBUN C HauNOHaJIbHbIMN CTAHdApTaM N3JIeKTPnueCKO 6e3ONaCHOCTN.
  CTaCIOHApHa 3JeKTPoPBOKa DOJXHa BKJIIOuAtb BblKJIIOUaTeIb IIN OTKJIIOueHnBCEX NOLIOCB PacCTOAHm MeJy KOHTaKTamn He MeHee 3 MM.
  He nCnoIb3yIte ydnnHnTeI, pa3BeTbnteI n nepexoHNKn. Nocne 3aBepseHna YCTaHOBKN 3JIeKTPuYeCKNe KOMNoHEtbl DOJXHbI 6bITb HeIOCTyINHbI dJIra NOJb3OBATeJI. He IcNoIb3yIte np6Op, ecN Bbl MOKpbIe nn6OcIKom. He noIb3yIteCb np6Opom, ecNI y Hero IOBpeKdEhbl CeTeBOI shHy pII INBnKa, ecNI OH He pa6OTaeT DOJXHbIM O6pa3OM IIIN 6bl NOBpeKdEN BCJeDCTBVe ydapa IIIN naDeHna.
  B Cnyuae IOBpeKJeHnA CeTeBOrO shHpya, BO n36eKaHne BO3HNKHOBeHnA ONaCHbIX cTyaun, OH dONJKeH 6bITb 3aMeHn Ha 3aBOJe-N3ROTOBHTeJIe, COTpydNtKOM cepBnCHOrO ceHTpa IIN KBaIInΦuNpOBaHHbIM CNeUaJINCtOM - ONaCHOCTb NopaxHeHn ENEKTPIueCKnM TOKOM.
  B COOTBETCTBn C HauNoHaJIbHbIM 3aKoHOdaTeIbCTBOM CtaNoHaPna
  JneKTpOPOBOKa DOnxHa BKIOUaTb
  yCTPOICTBO 3aIHTHO OTKIOueHn (Y3O) C HOMHaJIbHbIM OCTaTOUHbIM pa6OuHM TOKOM
  He BbIwe 30 mA.
  B CBa3n C DOCTaTOUHO BbICOKoI TeMnepaTyPOB B KOHType XJaAraEHTa CNeINTe 3a TEM, TO6bl COeINHtEnbHbI Ka6JIb He CoPnKacanC MeHNOH TpyOKoI.
  OBeCneBte 6e3oNaChoe 3a3emJHHe n HaJeXHoe POnCoEiHHeHne 3a3emJIOUeTo IPOBOda K CpeuaIbHOn CSCTeme 3a3emJHn 3DaHn. PIn6Op DOnJKeH 6bITb OCHaueH BbIKJIIOuAteJeM 3auntbI OT YeUKN TOKa N DOONHHTeNbHbIM ABTOMaTNUeCKM BbIKJIIOuAteJeM C DOCTaTOOH ONKJIIOuJOSe CNOC6HOCTbIO. ABTOMaTNUeCKN BbIKJIIOuAteJB DOJxHe H TaKxe IMeTb FyHKUN MaRHNTHORO IN TePINOBOrO paCzepJIeHn JIy ObecneueHn 3aunTbIB Cnyuae KOPOTKOrO 3aMbIkaHn IN NepeRpy3Kn.
