BRUKSANVISNING ALM 30 BOSCH

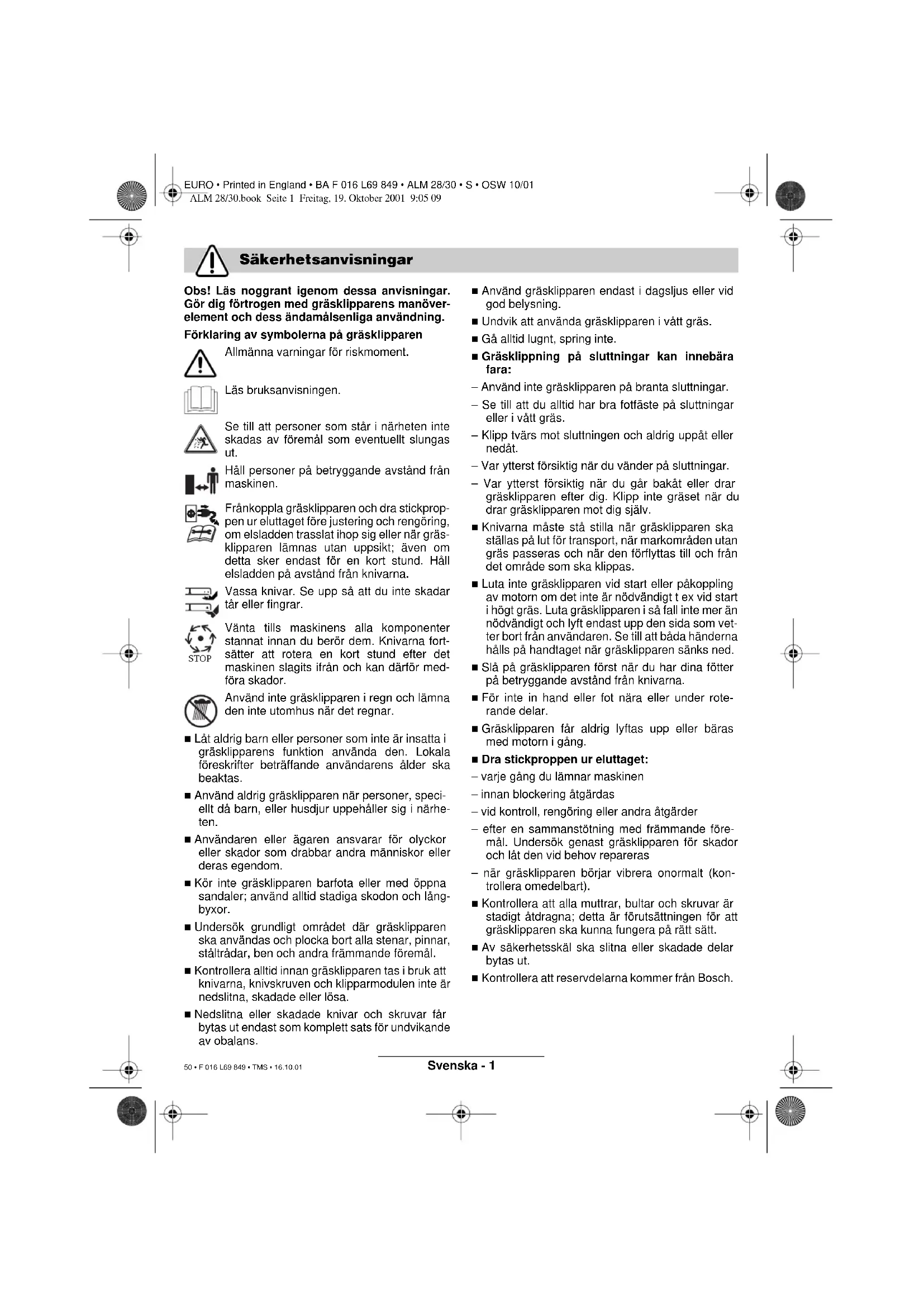

lavere en 96 dB (A). Proceducerer for overensstem- melsesvurdering iht. bilag VIII. Bemyndiget prøvelaboratorium: SRL, Sudbury Eng- land Leinfelden, 10.10.2001. Dr. Gerhard Felten Dr. Eckerhard Strötgen Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge Ret til ændringer forbeholdes Service og reparation Miljøbeskyttelse Service Overensstemmelseserklæring ALM 28/30.book Seite 5 Freitag, 19. Oktober 2001 9:05 09 49 • F 016 L69 849 • TMS • 16.10.01EURO • Printed in England • BA F 016 L69 849 • ALM 28/30 • S • OSW 10/01 Svenska - 1 Obs! Läs noggrant igenom dessa anvisningar. Gör dig förtrogen med gräsklipparens manöver- element och dess ändamålsenliga användning. Förklaring av symbolerna på gräsklipparen Allmänna varningar för riskmoment. Läs bruksanvisningen. Se till att personer som står i närheten inte skadas av föremål som eventuellt slungas ut. Håll personer på betryggande avstånd från maskinen. Frånkoppla gräsklipparen och dra stickprop- pen ur eluttaget före justering och rengöring, om elsladden trasslat ihop sig eller när gräs- klipparen lämnas utan uppsikt; även om detta sker endast för en kort stund. Håll elsladden på avstånd från knivarna. Vassa knivar. Se upp så att du inte skadar tår eller fingrar. Vänta tills maskinens alla komponenter stannat innan du berör dem. Knivarna fort- sätter att rotera en kort stund efter det maskinen slagits ifrån och kan därför med- föra skador. Använd inte gräsklipparen i regn och lämna den inte utomhus när det regnar. ■ Låt aldrig barn eller personer som inte är insatta i gräsklipparens funktion använda den. Lokala föreskrifter beträffande användarens ålder ska beaktas. ■ Använd aldrig gräsklipparen när personer, speci- ellt då barn, eller husdjur uppehåller sig i närhe- ten. ■ Användaren eller ägaren ansvarar för olyckor eller skador som drabbar andra människor eller deras egendom. ■ Kör inte gräsklipparen barfota eller med öppna sandaler; använd alltid stadiga skodon och lång- byxor. ■ Undersök grundligt området där gräsklipparen ska användas och plocka bort alla stenar, pinnar, ståltrådar, ben och andra främmande föremål. ■ Kontrollera alltid innan gräsklipparen tas i bruk att knivarna, knivskruven och klipparmodulen inte är nedslitna, skadade eller lösa. ■ Nedslitna eller skadade knivar och skruvar får bytas ut endast som komplett sats för undvikande av obalans. ■ Använd gräsklipparen endast i dagsljus eller vid god belysning. ■ Undvik att använda gräsklipparen i vått gräs. ■ Gå alltid lugnt, spring inte. ■ Gräsklippning på sluttningar kan innebära fara: – Använd inte gräsklipparen på branta sluttningar. – Se till att du alltid har bra fotfäste på sluttningar eller i vått gräs. – Klipp tvärs mot sluttningen och aldrig uppåt eller nedåt. – Var ytterst försiktig när du vänder på sluttningar. – Var ytterst försiktig när du går bakåt eller drar gräsklipparen efter dig. Klipp inte gräset när du drar gräsklipparen mot dig själv. ■ Knivarna måste stå stilla när gräsklipparen ska ställas på lut för transport, när markområden utan gräs passeras och när den förflyttas till och från det område som ska klippas. ■ Luta inte gräsklipparen vid start eller påkoppling av motorn om det inte är nödvändigt t ex vid start i högt gräs. Luta gräsklipparen i så fall inte mer än nödvändigt och lyft endast upp den sida som vet- ter bort från användaren. Se till att båda händerna hålls på handtaget när gräsklipparen sänks ned. ■ Slå på gräsklipparen först när du har dina fötter på betryggande avstånd från knivarna. ■ För inte in hand eller fot nära eller under rote- rande delar. ■ Gräsklipparen får aldrig lyftas upp eller bäras med motorn i gång. ■ Dra stickproppen ur eluttaget: – varje gång du lämnar maskinen – innan blockering åtgärdas – vid kontroll, rengöring eller andra åtgärder – efter en sammanstötning med främmande före- mål. Undersök genast gräsklipparen för skador och låt den vid behov repareras – när gräsklipparen börjar vibrera onormalt (kon- trollera omedelbart). ■ Kontrollera att alla muttrar, bultar och skruvar är stadigt åtdragna; detta är förutsättningen för att gräsklipparen ska kunna fungera på rätt sätt. ■ Av säkerhetsskäl ska slitna eller skadade delar bytas ut. ■ Kontrollera att reservdelarna kommer från Bosch. Säkerhetsanvisningar STOP ALM 28/30.book Seite 1 Freitag, 19. Oktober 2001 9:05 09 50 • F 016 L69 849 • TMS • 16.10.01EURO • Printed in England • BA F 016 L69 849 • ALM 28/30 • S • OSW 10/01 Svenska - 2 Denna gräsklippare är avsedd för hemmabruk. Denna instruktionsbok lämnar anvisningar för kor- rekt montage och säker användning av maskinen. Det är viktigt att du noggrant läser igenom anvis- ningarna. Maskinen i monterat tillstånd väger ca 4,6 kg. Till- kalla eventuellt hjälp för att plocka upp maskinen ur förpackningen. Ta försiktigt ut gräsklipparen ur förpackningen och kontrollera att följande delar finns med: – Gräsklippare med körstänger – 1 Bygelhandtag, undre del – 2 Skruvar – 2 Vingmuttrar – 2 Bultar – 2 Kabelclips – Bruksanvisning Saknas delar eller är de skadade ta genast kontakt med din återförsäljare. 1 Kopplingsspak 2 Säkerhetsknapp 3 Bygelhandtagets övre del 4 Stickpropp** 5 Dragavlastning 6 Bygelhandtagets undre del **krav i vissa land I bruksanvisningen avbildat och beskrivet tillbehör ingår inte alltid i leveransen! Säkert elsystem Din maskin har av säkerhetsskäl dubbel skydds- isolering och kräver därför ingen jordning. Drift- spänningen är 230 V AC, 50 Hz. Använd endast godkänd skarvsladd. Ytterligare informationer får du från auktoriserad kundtjänst. Som skarvsladd får endast kvalitet H05VV-F eller H05RN-F användas. För ökad säkerhet rekommenderas montering av en jordfelsbrytare (RCD) med en felström på max 30 mA används. Denna FI-brytare ska kontrolleras före varje användning. Hänvisning till produkter som inte saluförs i Storbritannien: OBS!: För din säkerhet är det nödvändigt att stickproppen på maskinen 4 för- binds med förlängningskabeln 10. Skarvsladdens kontaktdon måste skyddas mot stänkvatten, vara tillverkad av gummi eller försedd med gummiöverdrag. För skarvsladden ska dragavlastning användas. Nätsladden ska regelbundet kontrolleras avseende skador och får användas endast om den är i gott skick. Skadad nätsladd får repareras endast i auktoriserad Bosch-verkstad. Tekniska data Tystgående gräsklippare ALM 28 ALM 30 Artikelnummer 0 600 887 4.. 0 600 887 2.. Märkeffekt [W] 1 000 1 000 Max snittbredd [cm] 28 30 Snitthöjd [mm] 20/30 20/30 Lägen 2 2 Vikt [kg] 4,6 4,6 Skyddsklass / II / II Serienummer se maskinens effektdata Ändamålsenlig användning Inledning Leveransen omfattar Maskinens komponenter Säkerhetsåtgärder Obs! Frånkoppla gräsklipparen och dra stick- proppen ur eluttaget före justering och rengö- ring eller om elsladden kapats, skadats eller trasslat ihop sig. Efter avstängning av maskin fortsätter kni- varna att rotera några sekunder. Varning - berör inte roterande kniv.

ALM 28/30.book Seite 2 Freitag, 19. Oktober 2001 9:05 0951 • F 016 L69 849 • TMS • 16.10.01EURO • Printed in England • BA F 016 L69 849 • ALM 28/30 • S • OSW 10/01 Svenska - 3 ➊ Skjut in bygelhandtagets undre del 6 i motorkå- pan på maskinens baksida. ➋ Rikta upp borrhålen och lås med bifogade bul- tar 9. ➌ Montera bygelhandtagets övre del 3 med skru- varna och vingmuttrarna 7 på bygelhandtagets undre delar 6. Märk: Försäkra dig om, att kabeln är fäst vid bygel- handtaget med till leveransen hörande kabelfäste. Fäst kabeln på visat sätt vid dragavlast- ningen 5. Granska att kabeln har spel nog. Bygelhandtaget kan ställas i tre lägen som bild C visar: I Parkeringsläge II Handtagsläge för gräsklippning III Handtagsläge för upphängning av gräsklipparen på vägg. För att från läget I eller III ställa in läget II för gräs- klippning ska rören i bygelhandtagets undre del 6 tryckas ihop. För inställning av snitthöjden stäng av motorn, dra stickproppen ur uttaget och vänta tills motorn stannat. Knivarna fort- sätter att rotera efter det motorn slagits ifrån och kan därför medföra skador. För årets första gräsklippning ska hög snitthöjd stäl- las in. Gräsklipparen har två inställningslägen som mot- svarar ungefär följande snitthöjder: låg = 20 mm hög = 30 mm För ändring av snitthöjd ställ bygelhandtaget i parke- ringsläge, lägg gräsklipparen att ligga på sidan och grip tag i fläkten 13 (bild D):

För upplåsning av knivtallriken 11 vrid den mot fläkten 13.

Ställ knivtallriken 11 genom intryckning/ utdragning i läge för låg eller hög snitthöjd.

För låsning av knivtallriken 11 vrid den mot fläkten 13. Efter det maskinen stängts av fortsätter knivarna att rotera några sekunder. Vänta tills motorn/kniven stannat innan maski- nen återinkopplas. Undvik att koppla in och ur med kort intervall. För att underlätta uppstart kan gräsklipparen tippas i sidled. Inkoppling: Tryck ned säkerhetsknappen 2 och håll den nedtryckt. (bild E) Tryck kopplingsspaken 1 mot bygelhandta- get. Släpp säkerhetsknappen 2. Urkoppling: Släpp kopplingsspaken 1. Motorkåpan är flexibelt upphängd och kan luta för att underlätta riktningsändring. Ställ upp gräsklipparen vid gräsmattans kant och så nära eluttaget som möjligt. Kör sedan utåt från elut- taget som bild F visar. För över nätsladden efter varje vändning till motsatta sidan där gräset redan är klippt. Vid gräsklippning med särskilt hård påfrest- ning får motorn inte överbelastas. Vid överbelastning sjunker motorvarvtalet och motorns ljud förändras. Stanna i detta fall, släpp kopplingsspaken och ställ in högre snitthöjd. I annat fall finns risk för att motorn skadas. Stäng av maskinen och dra stickproppen ur uttaget. Märk: Lång och tillförlitlig drift kan endast garanteras om följande underhållsarbeten regelbundet utförs. Kontrollera gräsklipparen regelbundet avseende defekter som t ex lös eller skadad kniv, lösa förbin- delser och nedslitna eller skadade komponenter. Kontrollera att täckkåpor och skyddsanordningar är felfria och korrekt monterade. Eventuellt nödvändiga servicearbeten och reparationer ska utföras innan maskinen tas i bruk. Om i gräsklipparen trots exakt tillverkning och sträng kontroll störning skulle uppstå, bör reparation utfö- ras av auktoriserad serviceverkstad för Bosch- elverktyg. Montage Ställ in bygelhandtaget Inställning av snitthöjd

Start Gräsklippning Underhåll

ALM 28/30.book Seite 3 Freitag, 19. Oktober 2001 9:05 09 52 • F 016 L69 849 • TMS • 16.10.01EURO • Printed in England • BA F 016 L69 849 • ALM 28/30 • S • OSW 10/01 Svenska - 4 Var vänlig ange vid förfrågningar och reservdels- beställningar apparatens artikelnummer som består av 10 tecken. Stäng av maskinen och dra stickproppen ur uttaget. Ställ bygelhandtaget i lodrätt läge. Lägg maskinen att ligga på höger sida och kontrollera kniven 12: Är kniven oskarp eller skadad, byt den så här: För borttagning tryck nedsliten kniven 12 i visad pil- riktning (bild G) tills det lossar från tappen 14. Rengör tappen 14 med en skarp kniv från plastres- ter och partiklar. För instättning av ett ny kniv 12 placera kniven med urtaget på tappen 14 och dra sedan utåt tills den låser i läge. Reservkniv ALM 28 (vit) F016 800 008 Reservkniv ALM 30 (gul) F016 800 107 Rengör gräsklipparen utvändigt med en mjuk borste och en trasa. Använd inte vatten och inte heller lösnings- eller polermedel. Avlägsna alla gräsres- ter och partiklar, speciellt noggrant från luftfiltret, som bild H visar. Lägg upp gräsklipparen på sidan och rengör områ- det kring knivarna. Avlägsna ihoppressat gräs med en trä- eller plastbit. Förvara gräsklipparen på ett torrt ställe. Placera inte andra föremål på maskinen. För att spara utrymme lossa vingmuttrarna 7 och fäll ihop bygelhandtaget. Vid behov kan gräsklipparen hängas upp som bild C visar.

Se till att elledningarna vid ihop- och uppfäll- ning av bygelhandtaget inte kommer i kläm. Låt inte bygelhandtaget falla hårt ned mot motorhuset. Tabellen nedan anger felsymptomer och hur dessa kan åtgärdas om maskinen någon gång skulle krångla. Om du inte med hjälp av anvisningarna lyckas lokalisera och åtgärda problemet ta kontakt med din service- verkstad. Obs! Frånkoppla maskinen och dra ut stickproppen innan felsökningen påbörjas. Knivunderhåll Tillbehör Efter gräsklippning/förvaring Felsökning Symptom Möjliga orsaker Åtgärd Gräsklipparen startar inte Nätspänning saknas Nätuttaget defekt Skarvsladden skadad Säkringen har löst ut Gräset är för långt Kontrollera och slå till Använd ett annat eluttag Kontrollera sladden och byt vid behov Byt ut säkringen Ställ in större snitthöjd och tippa gräs- klipparen för start Gräsklipparen går med avbrott Skarvsladden skadad Interna ledningar i maskinen defekta Kontrollera sladden och byt vid behov Uppsök kundtjänsten Maskinen klipper ojämnt eller motorn går trögt Snitthöjden för liten Kniven är oskarp Maskinens undre sida hårt tilltäppt Justera snitthöjden (se ”Inställning av snitthöjd”) Byt ut kniven (se ”Knivunderhåll”) Rengör maskinen (se ”Efter klippning/förvaring”) Dålig luftkuddebildning Luftfiltret tilltäppt Maskinens undre sida hårt tilltäppt Rengör luftfiltret (se ”Efter gräsklippning/förvaring”) Rengör maskinen (se ”Efter klippning/förvaring”) Gräsklipparen vibrerar Fläkten är inte låst i läget Kniveggen skadad eller förstörd Låt fläkten falla i låsläge Byt ut kniveggen ALM 28/30.book Seite 4 Freitag, 19. Oktober 2001 9:05 09 53 • F 016 L69 849 • TMS • 16.10.01EURO • Printed in England • BA F 016 L69 849 • ALM 28/30 • S • OSW 10/01 Svenska - 5 För Bosch verktygsprodukter lämnas garanti enligt respektive lands gällande föreskrifter (måste styrkas med kvitto, faktura eller följesedel). Har produkten köpts och brukats enligt konsument- köplagens bestämmelser så gäller lagens bestäm- melser. Leverantörsansvaret gäller fabrikations- och materialfel. Skador som orsakats av överbelastning eller osakkunnigt handhavande och normalt slitage omfattas ej av leverantörsansvaret. Vid reklamation ska produkten inlämnas till när- maste auktoriserade serviceverkstad i odemonte- rat skick. Tack vare den låga ljudnivån förorsa- kar maskinen minimala störningar i omgivningen. Vid maskinens tillverkning har ur miljösynpunkt riskfria metoder tilläm- pats. Återvinning i stället för avfalls- hantering Maskinen, tillbehörsdelarna och för- packningen ska sorteras för miljö- vänlig återvinning. Denna bruksanvisning är tryckt på klorfritt returpapper. För att underlätta sortering vid åter- vinning är plastdelarna markerade. www.bosch-pt.com Robert Bosch AB Isafjordsgatan 15 Box 11 54 S-164 22 Kista ✆ Växel........................................... +46 (0)8 / 7 50 15 00 ✆ Kundtjänst................................ +46 (0)8 / 7 50 18 20 Mätvärdena har tagits fram baserande på 2000/14/EG (1,60 m höjd, 1 m avstånd) och EN 25 349. Maskinens A-vägda ljudnivå uppnår i typiska fall: Ljudtrycksnivå 83 dB (A); ljudeffektnivå 94 dB (A). Den beräknade accelerationen är i typiska fall 2,5 m/s

Vi försäkrar härmed under exklusivt ansvar att denna produkt överensstämmer med följande nor- mer och harmoniserade standarder: EN 60 335, EN 836 enligt bestämmelserna i direktiven 89/336/EEG, 98/37/EG, 2000/14/EG. 2000/14/EG: Garanterad ljudeffektnivå L
