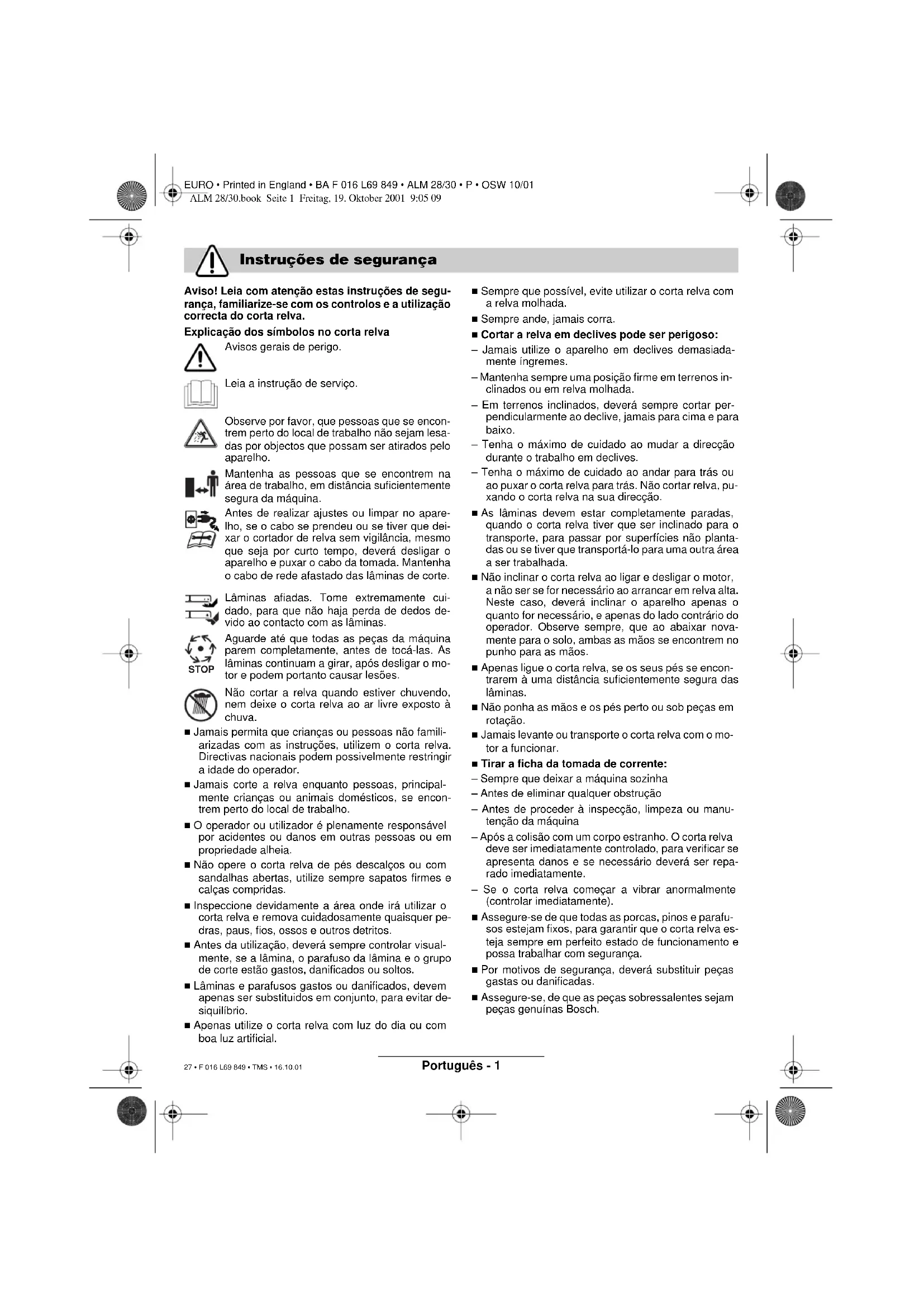

que se garantiza, es inferior a 96 dB (A). Procedimiento para evaluación de la conformidad según apén- dice VIII. Servicio de inspección designado: SRL, Sudbury England Leinfelden, 10.10.2001. Dr. Gerhard Felten Dr. Eckerhard Strötgen Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge Reservado el derecho de modificaciones Servicio de asistencia técnica Declaración de conformidad ALM 28/30.book Seite 6 Freitag, 19. Oktober 2001 9:05 09 26 • F 016 L69 849 • TMS • 16.10.01EURO • Printed in England • BA F 016 L69 849 • ALM 28/30 • P • OSW 10/01 Português - 1 Aviso! Leia com atenção estas instruções de segu- rança, familiarize-se com os controlos e a utilização correcta do corta relva. Explicação dos símbolos no corta relva Avisos gerais de perigo. Leia a instrução de serviço. Observe por favor, que pessoas que se encon- trem perto do local de trabalho não sejam lesa- das por objectos que possam ser atirados pelo aparelho. Mantenha as pessoas que se encontrem na área de trabalho, em distância suficientemente segura da máquina. Antes de realizar ajustes ou limpar no apare- lho, se o cabo se prendeu ou se tiver que dei- xar o cortador de relva sem vigilância, mesmo que seja por curto tempo, deverá desligar o aparelho e puxar o cabo da tomada. Mantenha o cabo de rede afastado das lâminas de corte. Lâminas afiadas. Tome extremamente cui- dado, para que não haja perda de dedos de- vido ao contacto com as lâminas. Aguarde até que todas as peças da máquina parem completamente, antes de tocá-las. As lâminas continuam a girar, após desligar o mo- tor e podem portanto causar lesões. Não cortar a relva quando estiver chuvendo, nem deixe o corta relva ao ar livre exposto à chuva. ■ Jamais permita que crianças ou pessoas não famili- arizadas com as instruções, utilizem o corta relva. Directivas nacionais podem possivelmente restringir a idade do operador. ■ Jamais corte a relva enquanto pessoas, principal- mente crianças ou animais domésticos, se encon- trem perto do local de trabalho. ■ O operador ou utilizador é plenamente responsável por acidentes ou danos em outras pessoas ou em propriedade alheia. ■ Não opere o corta relva de pés descalços ou com sandalhas abertas, utilize sempre sapatos firmes e calças compridas. ■ Inspeccione devidamente a área onde irá utilizar o corta relva e remova cuidadosamente quaisquer pe- dras, paus, fios, ossos e outros detritos. ■ Antes da utilização, deverá sempre controlar visual- mente, se a lâmina, o parafuso da lâmina e o grupo de corte estão gastos, danificados ou soltos. ■ Lâminas e parafusos gastos ou danificados, devem apenas ser substituidos em conjunto, para evitar de- siquilíbrio. ■ Apenas utilize o corta relva com luz do dia ou com boa luz artificial. ■ Sempre que possível, evite utilizar o corta relva com a relva molhada. ■ Sempre ande, jamais corra. ■ Cortar a relva em declives pode ser perigoso: – Jamais utilize o aparelho em declives demasiada- mente íngremes. – Mantenha sempre uma posição firme em terrenos in- clinados ou em relva molhada. – Em terrenos inclinados, deverá sempre cortar per- pendicularmente ao declive, jamais para cima e para baixo. – Tenha o máximo de cuidado ao mudar a direcção durante o trabalho em declives. – Tenha o máximo de cuidado ao andar para trás ou ao puxar o corta relva para trás. Não cortar relva, pu- xando o corta relva na sua direcção. ■ As lâminas devem estar completamente paradas, quando o corta relva tiver que ser inclinado para o transporte, para passar por superfícies não planta- das ou se tiver que transportá-lo para uma outra área a ser trabalhada. ■ Não inclinar o corta relva ao ligar e desligar o motor, a não ser se for necessário ao arrancar em relva alta. Neste caso, deverá inclinar o aparelho apenas o quanto for necessário, e apenas do lado contrário do operador. Observe sempre, que ao abaixar nova- mente para o solo, ambas as mãos se encontrem no punho para as mãos. ■ Apenas ligue o corta relva, se os seus pés se encon- trarem à uma distância suficientemente segura das lâminas. ■ Não ponha as mãos e os pés perto ou sob peças em rotação. ■ Jamais levante ou transporte o corta relva com o mo- tor a funcionar. ■ Tirar a ficha da tomada de corrente: – Sempre que deixar a máquina sozinha – Antes de eliminar qualquer obstrução – Antes de proceder à inspecção, limpeza ou manu- tenção da máquina – Após a colisão com um corpo estranho. O corta relva deve ser imediatamente controlado, para verificar se apresenta danos e se necessário deverá ser repa- rado imediatamente. – Se o corta relva começar a vibrar anormalmente (controlar imediatamente). ■ Assegure-se de que todas as porcas, pinos e parafu- sos estejam fixos, para garantir que o corta relva es- teja sempre em perfeito estado de funcionamento e possa trabalhar com segurança. ■ Por motivos de segurança, deverá substituir peças gastas ou danificadas. ■ Assegure-se, de que as peças sobressalentes sejam peças genuínas Bosch. Instruções de segurança STOP ALM 28/30.book Seite 1 Freitag, 19. Oktober 2001 9:05 09 27 • F 016 L69 849 • TMS • 16.10.01EURO • Printed in England • BA F 016 L69 849 • ALM 28/30 • P • OSW 10/01 Português - 2 Este produto é concebido para o corte de relva do- méstico. Este manual contém instruções sobre a montagem correcta e a utilização segura da sua máquina. É im- portante ler atentamente estas instruções. A máquina totalmente montada pesa aprox. 4,6 kg. Se necessário, peça auxílio para retirar a máquina da embalagem. Retire cuidadosamente o corta relva da embalagem e certifique-se que esta contém as seguintes peças: – Corta relva com suporte de rodagem – 1 Parte inferior do punho de manejo – 2 Parafusos – 2 Porcas de orelhas – 2 Pino – 2 Clips de cabos – Instrução de serviço Se quaisquer peças estiverem faltando ou danificadas, di- rija-se ao seu revendedor autorizado. 1 Alavanca de arranque 2 Botão de segurança 3 Parte superior do punho 4 Ficha de rede** 5 Redução de tracção de cabo 6 Parte inferior do punho de manejo ** específico de cada país Os acessórios ilustrados e descritos nas instruções de serviço nem sempre são abrangidos pelo conjunto de fornecimento! Segurança eléctrica Por motivos de segurança, a sua máquina está equipada com um isolamento duplo e dispensa a li- gação à terra. A tensão de funcionamento é de 230 V AC, 50 Hz. Utilize apenas cabos de extensão aprovados. Para mais informações, entre em con- tacto com o seu serviço técnico autorizado. Só devem ser utilizados cabos de extensão do tipo H05VV-F ou H05RN-F. Para uma maior segurança, recomendamos a utili- zação de um dispositivo de corrente residual (DCR) com uma corrente de disparo inferior a 30 mA. Este dispositivo de corrente residual deveria ser contro- lado antes de cada funcionamento. Indicação para produtos, que não foram vendi- dos na GB: ATENÇÃO: Para a sua segurança é necessário que a 4 da máquina esteja conec- tada ao cabo de extenção 10. O acoplamento do cabo de extensão deve ser pro- tegido contra respingos de água, ser de borracha ou ter um revestimento de borracha. O cabo de extensão deve ser utilizado com uma re- dução de tracção. O cabo de ligação deve ser controlado regular- mente, para verificar se há danos e só deverá utili- zar o cabo em perfeito estado de funcionamento. Se o cabo de ligação estiver danificado, este só deve ser reparado numa oficina de serviço autori- zada Bosch. Dados técnicos do aparelho Corta relva silencioso ALM 28 ALM 30 N° de encomenda 0 600 887 4.. 0 600 887 2.. Potência nomi- nal absorvida [W] 1 000 1 000 Máxima lar- gura de corte [cm] 28 30 Altura de corte [mm] 20/30 20/30 Posições 2 2 Peso [kg] 4,6 4,6 Classe de protecção / II / II Número de série veja as indicações de potência na máquina Utilização de acordo com as disposições Introdução Componentes fornecidos Elementos do aparelho Para sua segurança Atenção! Desligar o aparelho e puxar a ficha de rede da tomada, antes de realizar quaisquer ajustes ou limpeza ou caso o cabo for cortado, danificado ou enganchado. As lâminas continuam a girar por alguns se- gundos depois de desligar a máquina. Cuidado - não entre em contacto com lâminas a girar.

ALM 28/30.book Seite 2 Freitag, 19. Oktober 2001 9:05 0928 • F 016 L69 849 • TMS • 16.10.01EURO • Printed in England • BA F 016 L69 849 • ALM 28/30 • P • OSW 10/01 Português - 3 ➊ Introduzir a parte inferior do punho de manejo 6 que se encontra no lado de trás, na tampa do motor. ➋ Alinhar os orifícios e fixar com os pinos 9 forne- cidos. ➌ Montar a parte superior do punho 3 com os pa- rafusos e porcas de orelhas 7 às partes inferio- res do punho 6. Indicação: Assegure-se, que o cabo seja fixo com os clips para fixação de cabo fornecidos. Fixar o cabo como indicado na redução de trac- ção do cabo 5, como indicado na figura. Asse- gure-se, que o cabo tenha folga suficiente. O punho de manejo pode ser ajustado em três posi- ções, como indicado na figura C: I Posição estacionária II Posição de punho de manejo para cortar relva III Posição do punho de manejo, para pendurar o corta relva na parede. Para colocar o punho de manejo 6 na posição I ou III na posição de cortar relva II, deverá premir o tubo da parte inferior do punho de manejo. Antes de ajustar a altura de corte, deverá parar, puxar a ficha de rede da tomada e aguardar até que o motor páre completa- mente. As lâminas continuam a girar, após o desligamento do motor e podem causar lesões. Para o primeiro corte da temporada, deveria ser ajustada uma altura de corte superior. A sua máquina possui dois ajustes, que produzem aproximadamente as seguintes alturas de corte: baixo = 20 mm alto = 30 mm Para alterar a altura de corte, deverá colocar o pu- nho na posição de estacionamento, tombar o corta para um lado e segurar o ventilador 13 (figura D):

Girar o prato de corte 11 em relação ao ventilador 13, para destravar o prato de corte.

Premir/puxar para fora o prato de corte 11, para colocá-lo numa posição de corte infe- rior ou superior.

Girar o prato de corte 11 em relação ao ventilador 13, para travar o prato de corte. Apos desligar a máquina, a lâmina conti- nua a funcionar por inércia durante alguns segundos. Aguarde até que o motor/a lâ- mina páre completamente, antes de ligar novamente. Não desligar e ligar repetidamente em curta sequência. Para facilitar o arranque, deverá colocar o corta relva sobre o lado. Ligar: Premir o botão de segurança 2 e mantê-lo premido. (figura E) Premir a alavanca de arranque 1 contra o punho de manejo. Soltar o botão de segurança 2. Desligar: Soltar a alavanca de arranque 1. A tampa do motor está equipada com uma suspen- são flexível e vira, para aprimorar o controlo de di- recção. Posicionar o corta relva no canto da relva de modo que esteja o mais próximo possível da tomada de corrente. Trabalhar sempre em direcção contrária da tomada de corrente, como indicado na figura F. Sempre que mudar de direcção, deverá passar o cabo para o lado onde a relva já foi cortada. Ao cortar a relva sob condições especial- mente difíceis, não deverá sobrecarregar o motor. No caso de sobrecarregamento, o número de rotação do motor é reduzido e o ruído do mo- tor altera-se. Neste caso deverá parar, soltar a alavanca de arranque e ajustar uma altura de corte maior. Caso contrário, é possível que o motor seja danificado. Montagem Ajustar o punho de manejo Ajustar a altura de corte

Colocar em funcionamento Cortar relva

ALM 28/30.book Seite 3 Freitag, 19. Oktober 2001 9:05 09 29 • F 016 L69 849 • TMS • 16.10.01EURO • Printed in England • BA F 016 L69 849 • ALM 28/30 • P • OSW 10/01 Português - 4 Desligar e puxar a ficha de rede da to- mada. Indicação: As seguintes tarefas de manutenção de- vem ser realizadas regularmente, para que seja as- segurada uma longa vida útil do aparelho e um fun- cionamento fiável. Controlar regularmente, se o corta relva apresenta falhas óbvias, como por exemplo lâminas soltas ou danificadas, conexões soltas e gastas ou peças da- nificadas. Verifique se as tampas e os dispositivos de protec- ção estão em perfeito estado e correctamente mon- tados. Proceda à manutenção ou reparações ne- cessárias antes de utilizar o corta relva. Caso o corta relva venha a apresentar falhas, ape- sar de cuidadosos processos de fabricação e de controlo de qualidade, deve ser reparado em um serviço técnico autorizado para ferramentas eléctri- cas Bosch. No caso de informações e encomendas de acessó- rios, indique por favor sem falta o número de enco- menda de 10 algarismos do aparelho! Desligar e puxar a ficha de rede da to- mada. Colocar o punho de manejo na posição vertical. Co- locar a máquina sobre o lado direito e controlar a lâ- mina (dedo de corte 12): Se a lâmina estiver obtusa ou danificada, deverá substituir da seguinte forma: Para substituir o dedo de corte 12 gasto, deverá premir ao longo, no sentido da seta (figura G), até ele desengatar do bujão 14. Limpar o bujão 14 de restos de plásticos e de partí- culas com uma faca afiada. Para introduzir um novo dedo de corte 12, deverá colocá-lo sobre o bujão 14 com o olhal e puxar o dedo de corte para fora, até engatar. Lâmina sobressalente ALM 28 (branco) F016 800 008 Lâmina sobressalente ALM 30 (amarelo) F016 800 107 Limpar bem o exterior do corta relva com uma es- cova e um pano. Não utilizar água e nenhum sol- vente ou meio de polimento. Eliminar todas as aderências de relva e partículas, principalmente do filtro de ar, como indicado na figura H. Vire o corta relva para o lado e limpe a zona da lâ- mina. Utilize um utensílio de madeira ou de plástico para retirar material de relva cortada que esteja preso nesta área. Guardar o corta relva em lugar seco. Não colocar outros objectos sobre a máquina. Para poupar lugar, poderá soltar as porcas de ore- lhas 7 e dobrar o punho para baixo. Se necessário, deverá pendurar o corta relva como indicado na fi- gura C.

Assegure-se de que os cabos não sejam en- talados ao dobrar e desdobrar o punho. Não deixar o punho de manejo cair no chão. Manutenção Manutenção da lâmina Acessório Após cortar a relva / arrecadação ALM 28/30.book Seite 4 Freitag, 19. Oktober 2001 9:05 09 30 • F 016 L69 849 • TMS • 16.10.01EURO • Printed in England • BA F 016 L69 849 • ALM 28/30 • P • OSW 10/01 Português - 5 A seguinte tabela indica sintomas de erros, assim como encontrar as respectivas medidas de soluções, caso a sua máquina não funcione de forma correcta. Se no entanto não puder localizar e eliminar o problema, dirija-se a sua oficina de serviço. Atenção: Desligue a máquina e retire a ficha da tomada de corrente antes de procurar o erro. Prestamos garantia para aparelhos Bosch de acordo com as disposições legais/específicas do país (comprovação através da factura ou da guia de remessa). Avarias provenientes de desgaste natural, so-bre- carga ou má utillização não são abrangidas pela ga- rantia. Em caso de reclamação enviar o aparelho, sem ser desmontado, ao fornecedor ou a um serviço de as- sistençia técnica autorizado Bosch Ferramentas Electricas. As lesões do meio ambiente provoca- das por esta máquina são mínimas, devido ao seu funcionamento silenci- oso. Para a fabricação desta máquina, fo- ram aplicados processos ecologica- mente inofensivos. Reciclagem de matérias primas em vez de eliminação de lixo. A máquina, os acessórios e a emba- lagem deveria ser reciclados separa- damente. Estas instruções foram manufactura- das com papel reciclável isento de cloro. Para efeitos de uma reciclagem es- pecífica, as peças de plástico dis- põem de uma respectiva marcação. Procura de erros Sintomas Causa provável Solução O corta relva não funci- ona Falta tensão de rede Tomada de rede defeituosa Cabo de extensão danificado O fusível foi accionado Relva demasiadamente longa Controlar e ligar novamente Utilizar uma outra tomada Controlar o cabo, se necessário subs- tituir Substituir o fusível Ajustar uma altura de corte mais alta e virar o corta relva O corta relva funciona com interrupções Cabo de extensão danificado A cablagem interna da máquina está com defeito Controlar o cabo, se necessário subs- tituir Entrar em contacto com um serviço técnico A máquina deixa um aca- bamento irregular

O motor trabalha com di- ficuldade Altura de corte demasiadamente baixa Dedo de corte obtuso O lado de baixo da máquina está forte- mente obstruido Aumentar a altura de corte (veja “Ajuste da altura de corte”) Substituir o dedo de corte (veja “Manutenção da lâmina”) Limpar a máquina (veja “Após cortar a relva/arrecadação”) Colchão de ar ruim Filtro de ar obstruído O lado de baixo da máquina está forte- mente obstruido Limpar o filtro de ar (veja “Após cortar a relva/arrecadação”) Limpar a máquina (veja “Após cortar a relva/arrecadação”) A máquina vibra O ventilador não está engatado A lâmina de corte está danificada ou destruída Engatar o ventilador Substituir a lâmina de corte Garantia Protecção do meio-ambiente ALM 28/30.book Seite 5 Freitag, 19. Oktober 2001 9:05 09 31 • F 016 L69 849 • TMS • 16.10.01EURO • Printed in England • BA F 016 L69 849 • ALM 28/30 • P • OSW 10/01 Português - 6 www.bosch-pt.com Portugal Robert Bosch LDA Avenida Infante D. Henrique Lotes 2E-3E P-1800 Lisboa ✆ ....................................................... +351 21 / 8 50 00 00 Fax ....................................................... +351 21 / 8 51 10 96 Brasil Robert Bosch Ltda. Caixa postal 1195 13065-900 Campinas ✆ ................................................................ 0800 / 70 45446 E-Mail: sac@bosch-sac.com.br Valores de medida de acordo com 2000/14/CE (al- tura 1,60 m, distância 1 m) e EN 25 349. O nível de ruído avaliado A do aparelho é tipica- mente: Nível de pressão acústica 83 dB (A). Nível de potência acústica 94 dB (A). A aceleração avaliada é tipicamente de 2,5 m/s

Declaramos sob nossa exclusiva responsabilidade que este producto cumpre as seguintes normas ou documentos normativos: EN 60 335, EN 836 con- forme as disposições das directivas 89/336/CEE, 98/37/CE, 2000/14/CE. 2000/14/CE: O nível garantido de potência acústica
