BEDIENUNGSANLEITUNG ALM 30 BOSCH

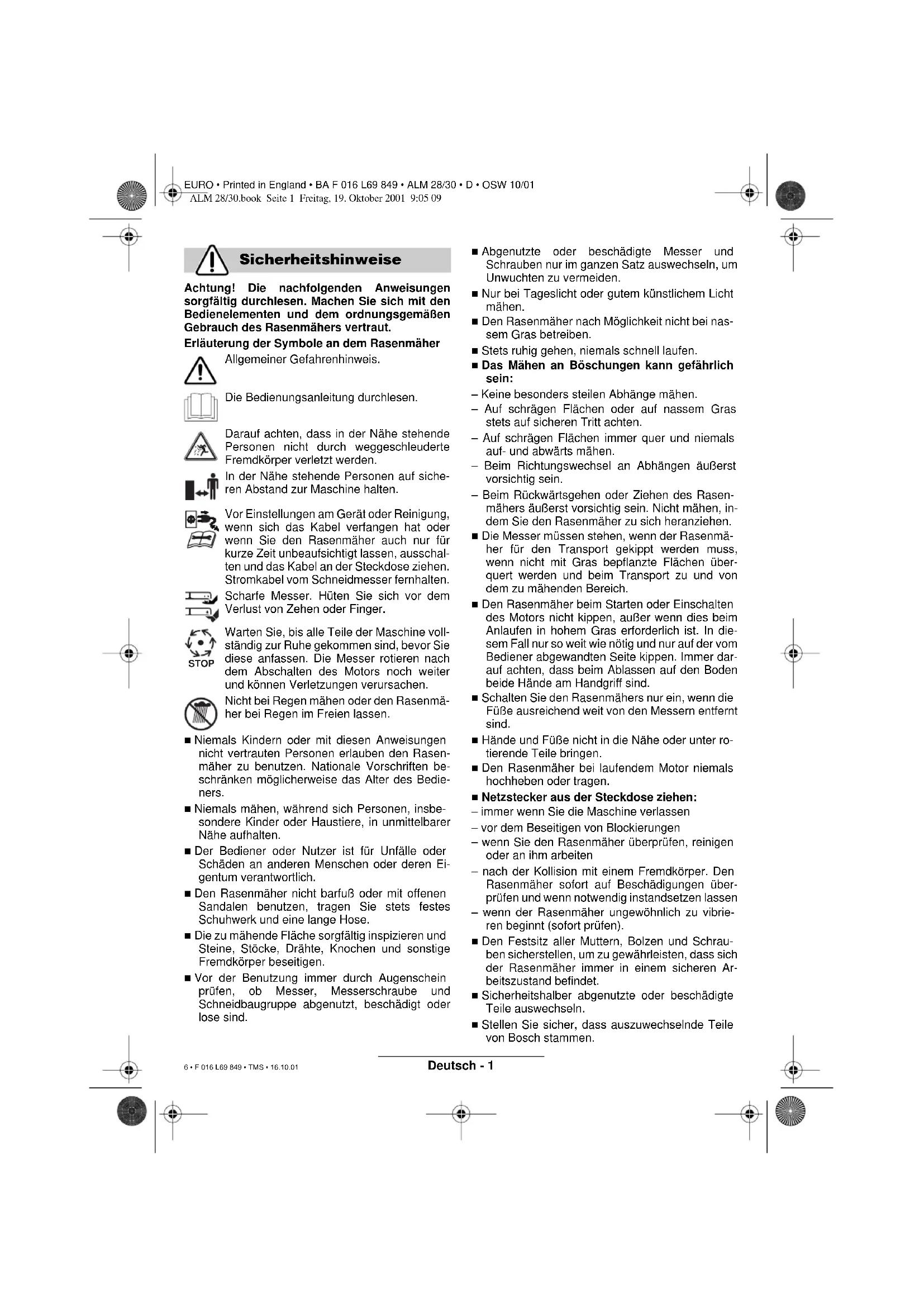

ALM 28/30.book Seite 5 Freitag, 19. Oktober 2001 9:05 09EURO • Printed in England • BA F 016 L69 849 • ALM 28/30 • D • OSW 10/01 Deutsch - 1 Achtung! Die nachfolgenden Anweisungen sorgfältig durchlesen. Machen Sie sich mit den Bedienelementen und dem ordnungsgemäßen Gebrauch des Rasenmähers vertraut. Erläuterung der Symbole an dem Rasenmäher Allgemeiner Gefahrenhinweis. Die Bedienungsanleitung durchlesen. Darauf achten, dass in der Nähe stehende Personen nicht durch weggeschleuderte Fremdkörper verletzt werden. In der Nähe stehende Personen auf siche- ren Abstand zur Maschine halten. Vor Einstellungen am Gerät oder Reinigung, wenn sich das Kabel verfangen hat oder wenn Sie den Rasenmäher auch nur für kurze Zeit unbeaufsichtigt lassen, ausschal- ten und das Kabel an der Steckdose ziehen. Stromkabel vom Schneidmesser fernhalten. Scharfe Messer. Hüten Sie sich vor dem Verlust von Zehen oder Finger. Warten Sie, bis alle Teile der Maschine voll- ständig zur Ruhe gekommen sind, bevor Sie diese anfassen. Die Messer rotieren nach dem Abschalten des Motors noch weiter und können Verletzungen verursachen. Nicht bei Regen mähen oder den Rasenmä- her bei Regen im Freien lassen. ■ Niemals Kindern oder mit diesen Anweisungen nicht vertrauten Personen erlauben den Rasen- mäher zu benutzen. Nationale Vorschriften be- schränken möglicherweise das Alter des Bedie- ners. ■ Niemals mähen, während sich Personen, insbe- sondere Kinder oder Haustiere, in unmittelbarer Nähe aufhalten. ■ Der Bediener oder Nutzer ist für Unfälle oder Schäden an anderen Menschen oder deren Ei- gentum verantwortlich. ■ Den Rasenmäher nicht barfuß oder mit offenen Sandalen benutzen, tragen Sie stets festes Schuhwerk und eine lange Hose. ■ Die zu mähende Fläche sorgfältig inspizieren und Steine, Stöcke, Drähte, Knochen und sonstige Fremdkörper beseitigen. ■ Vor der Benutzung immer durch Augenschein prüfen, ob Messer, Messerschraube und Schneidbaugruppe abgenutzt, beschädigt oder lose sind. ■ Abgenutzte oder beschädigte Messer und Schrauben nur im ganzen Satz auswechseln, um Unwuchten zu vermeiden. ■ Nur bei Tageslicht oder gutem künstlichem Licht mähen. ■ Den Rasenmäher nach Möglichkeit nicht bei nas- sem Gras betreiben. ■ Stets ruhig gehen, niemals schnell laufen. ■ Das Mähen an Böschungen kann gefährlich sein: – Keine besonders steilen Abhänge mähen. – Auf schrägen Flächen oder auf nassem Gras stets auf sicheren Tritt achten. – Auf schrägen Flächen immer quer und niemals auf- und abwärts mähen. – Beim Richtungswechsel an Abhängen äußerst vorsichtig sein. – Beim Rückwärtsgehen oder Ziehen des Rasen- mähers äußerst vorsichtig sein. Nicht mähen, in- dem Sie den Rasenmäher zu sich heranziehen. ■ Die Messer müssen stehen, wenn der Rasenmä- her für den Transport gekippt werden muss, wenn nicht mit Gras bepflanzte Flächen über- quert werden und beim Transport zu und von dem zu mähenden Bereich. ■ Den Rasenmäher beim Starten oder Einschalten des Motors nicht kippen, außer wenn dies beim Anlaufen in hohem Gras erforderlich ist. In die- sem Fall nur so weit wie nötig und nur auf der vom Bediener abgewandten Seite kippen. Immer dar- auf achten, dass beim Ablassen auf den Boden beide Hände am Handgriff sind. ■ Schalten Sie den Rasenmähers nur ein, wenn die Füße ausreichend weit von den Messern entfernt sind. ■ Hände und Füße nicht in die Nähe oder unter ro- tierende Teile bringen. ■ Den Rasenmäher bei laufendem Motor niemals hochheben oder tragen. ■ Netzstecker aus der Steckdose ziehen: – immer wenn Sie die Maschine verlassen – vor dem Beseitigen von Blockierungen – wenn Sie den Rasenmäher überprüfen, reinigen oder an ihm arbeiten – nach der Kollision mit einem Fremdkörper. Den Rasenmäher sofort auf Beschädigungen über- prüfen und wenn notwendig instandsetzen lassen – wenn der Rasenmäher ungewöhnlich zu vibrie- ren beginnt (sofort prüfen). ■ Den Festsitz aller Muttern, Bolzen und Schrau- ben sicherstellen, um zu gewährleisten, dass sich der Rasenmäher immer in einem sicheren Ar- beitszustand befindet. ■ Sicherheitshalber abgenutzte oder beschädigte Teile auswechseln. ■ Stellen Sie sicher, dass auszuwechselnde Teile von Bosch stammen. Sicherheitshinweise STOP ALM 28/30.book Seite 1 Freitag, 19. Oktober 2001 9:05 09 6 • F 016 L69 849 • TMS • 16.10.01EURO • Printed in England • BA F 016 L69 849 • ALM 28/30 • D • OSW 10/01 Deutsch - 2 Dieses Produkt ist bestimmt für das Rasenmähen im privaten Bereich. Dieses Handbuch enthält Anweisungen über die richtige Montage und den sicheren Gebrauch Ihrer Maschine. Es ist wichtig, dass Sie diese Anweisun- gen sorgfältig lesen. Die Maschine wiegt im vollständig zusammengebau- ten Zustand etwa 4,6 kg. Holen Sie bei Bedarf Hilfe, um die Maschine aus der Verpackung zu nehmen. Nehmen Sie den Rasenmäher vorsichtig aus der Verpackung prüfen Sie, ob die nachfolgenden Teile vollständig sind: – Rasenmäher mit Fahrgestänge – 1 Griffbügel-Unterteil – 2 Schrauben – 2 Flügelmuttern – 2 Bolzen – 2 Kabelclips – Bedienungsanleitung Wenn Teile fehlen oder beschädigt sind, wenden Sie sich bitte an Ihren Händler. 1 Schalthebel 2 Sicherheitsknopf 3 Griffbügel-Oberteil 4 Netzstecker** 5 Kabel-Zugentlastung 6 Griffbügel-Unterteil ** länderspezifisch Abgebildetes oder beschriebenes Zubehör gehört teilweise nicht zum Lieferumfang. Elektrische Sicherheit Ihre Maschine ist zur Sicherheit doppelt schutziso- liert und benötigt keine Erdung. Die Betriebsspan- nung beträgt 230 V AC, 50 Hz. Nur zugelassene Verlängerungskabel verwenden. Informationen er- halten Sie bei Ihrer autorisierten Kundendienst- stelle. Es dürfen nur Verlängerungskabel der Bauart H05VV-F oder H05RN-F verwendet werden. Zur Erhöhung der Sicherheit wird empfohlen, einen FI-Schalter (RCD) mit einem Fehlerstrom von maxi- mal 30 mA zu benutzen. Dieser FI-Schalter sollte vor jeder Benutzung überprüft werden. Hinweis für Produkte, die nicht in GB verkauft werden: ACHTUNG: Zu Ihrer Sicherheit ist es erforderlich, dass der an der Maschine ange- brachte Stecker 4 mit dem Verlängerungska- bel 10 verbunden wird. Die Kupplung des Verlängerungskabels muss vor Spritzwasser geschützt sein, aus Gummi bestehen oder mit Gummi überzogen sein. Das Verlängerungskabel muss mit einer Zugentlas- tung verwendet werden. Die Anschlussleitung muss regelmäßig auf Scha- densmerkmale überprüft und darf nur in gutem Zu- stand verwendet werden. Wenn die Anschlussleitung beschädigt ist, darf sie nur von einer autorisierten Bosch-Werkstatt repa- riert werden. Gerätekennwerte Leisemäher ALM 28 ALM 30 Bestellnummer 0 600 887 4.. 0 600 887 2.. Nennaufnahme [W] 1 000 1 000 Maximale Schnittbreite [cm] 28 30 Schnitthöhe [mm] 20/30 20/30 Stellungen 2 2 Gewicht [kg] 4,6 4,6 Schutzklasse / II / II Seriennummer siehe Leistungsangaben an der Maschine Bestimmungsgemäßer Gebrauch Einleitung Lieferumfang Geräteelemente Zu Ihrer Sicherheit Achtung! Das Gerät ausschalten und den Netzstecker ziehen, vor Einstellungen oder Reinigen oder wenn das Kabel zerschnitten, beschädigt oder verheddert ist. Nachdem die Maschine abgeschaltet wurde, drehen die Messer noch einige Sekunden wei- ter. Vorsicht - rotierendes Messer nicht berühren.

ALM 28/30.book Seite 2 Freitag, 19. Oktober 2001 9:05 097 • F 016 L69 849 • TMS • 16.10.01EURO • Printed in England • BA F 016 L69 849 • ALM 28/30 • D • OSW 10/01 Deutsch - 3 ➊ Das Griffbügel-Unterteil 6 an der Geräterück- seite in die Motorabdeckung einsetzen. ➋ Die Bohrungen ausrichten und mit den mitgelie- ferten Bolzen 9 sichern. ➌ Das Griffbügel-Oberteil 3 mit den Schrauben und Flügelmuttern 7 an den Griffbügel-Untertei- len 6 montieren. Hinweis: Stellen Sie sicher, dass das Kabel mit den mitgelieferten Kabelclips 8 am Griffbügel befestigt ist. Das Kabel an der Zugentlastung 5 befestigen. Sicherstellen, dass das Kabel genügend Spiel hat. Der Griffbügel kann in drei Stellungen gebracht wer- den, wie in Bild C gezeigt: I Park-Stellung II Griffstellung zum Mähen III Griffstellung, um den Rasenmäher an die Wand zu hängen. Um den Griffbügel von Stellung I oder III in Mäh- Stellung II zu bringen, die Rohre des Griffbügel-Un- terteils 6 zusammendrücken. Vor dem Einstellen der Schnitthöhe anhal- ten, Netzstecker ziehen und warten bis der Motor stillsteht. Die Messer rotieren nach dem Abschalten des Motors noch weiter und können Verletzungen verursachen. Für den ersten Schnitt in der Saison sollte eine hohe Schnitthöhe eingestellt werden. Ihre Maschine besitzt zwei Einstellungen, welche ungefähr die folgenden Schnitthöhen ergeben: niedrig = 20 mm hoch = 30 mm Zum Ändern der Schnitthöhe den Griffbügel in Park- Stellung bringen, den Rasenmäher auf die Seite le- gen und den Lüfter 13 festhalten (Bild D): ➊ Schneideteller 11 relativ zum Lüfter 13 drehen, um den Schneideteller zu entriegeln. ➋ Schneideteller 11 durch Eindrücken/Her- ausziehen in niedrige oder hohe Schnittposi- tion bringen. ➌ Schneideteller 11 relativ zum Lüfter 13 drehen, um den Schneideteller zu verriegeln. Nachdem die Maschine abgeschaltet wurde, drehen die Messer noch einige Se- kunden weiter. Abwarten, bis der Motor/ das Messer stillsteht, bevor erneut einge- schaltet wird. Nicht kurz hintereinander aus- und wieder einschalten. Um den Anlauf zu erleichtern, Rasenmäher seitlich kippen. Einschalten: Sicherheitsknopf 2 drücken und halten. (Bild E) Schalthebel 1 gegen den Griffbügel drü- cken. Sicherheitsknopf 2 loslassen. Ausschalten: Schalthebel 1 loslassen. Die Motorabdeckung ist mit einer flexiblen Aufhän- gung ausgestattet und kippt, um die Richtungskont- rolle zu verbessern. Den Rasenmäher an der Rasenkante und so nahe wie möglich an der Netzsteckdose platzieren. Von der Netzsteckdose weg arbeiten, wie in Bild F ge- zeigt. Das Kabel nach jedem Wenden auf die gegenüber- liegende bereits gemähte Seite bringen. Beim Mähen unter besonders schweren Be- dingungen den Motor nicht überlasten. Bei Überlastung sinkt die Motordrehzahl und das Motorgeräusch verändert sich. In diesem Fall anhalten, den Schalthebel loslassen und eine größere Schnitthöhe einstellen. An- dernfalls kann der Motor beschädigt werden. Ausschalten und Netzstecker ziehen. Hinweis: Führen Sie die folgenden Wartungsarbei- ten regelmäßig aus, damit eine lange und zuverläs- sige Nutzung gewährleistet ist. Den Rasenmäher regelmäßig auf offensichtliche Mängel wie ein loses oder beschädigtes Schneid- messer, lose Verbindungen und abgenutzte oder beschädigte Teile untersuchen. Prüfen Sie, ob Abdeckungen und Schutzvorrichtun- gen unbeschädigt und richtig angebracht sind. Füh- ren Sie vor der Benutzung eventuell notwendige Wartungs- oder Reparaturarbeiten durch. Montage Griffbügel einstellen Schnitthöhe einstellen

Inbetriebnahme Mähen Wartung

ALM 28/30.book Seite 3 Freitag, 19. Oktober 2001 9:05 09 8 • F 016 L69 849 • TMS • 16.10.01EURO • Printed in England • BA F 016 L69 849 • ALM 28/30 • D • OSW 10/01 Deutsch - 4 Sollte der Rasenmäher trotz sorgfältiger Herstel- lungs- und Prüfverfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienst- stelle für Bosch-Elektrowerkzeuge ausführen zu las- sen. Bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Bestellnummer laut Typenschild des Gerätes angeben. Ausschalten und Netzstecker ziehen. Griffbügel in senkrechte Stellung bringen. Die Ma- schine auf die rechte Seite legen und das Messer (Schneidfinger 12) überprüfen: Wenn das Messer stumpf oder beschädigt ist, wie folgt auswechseln: Zum Herausnehmen den abgenutzten Schneidfin- ger 12 längs in Pfeilrichtung drücken (Bild G), bis er vom Zapfen 14 ausrastet. Zapfen 14 mit einem scharfen Messer von Kunst- stoffrückständen und Partikeln säubern. Zum Einsetzen des neuen Schneidfingers 12 diesen mit der Öse auf den Zapfen 14 setzen und den Schneidfinger nach außen ziehen, bis er einrastet. Ersatzmesser ALM 28 (weiß) F016 800 008 Ersatzmesser ALM 30 (gelb) F016 800 107 Das Äußere des Rasenmähers gründlich mit einer weichen Bürste und einem Tuch reinigen. Kein Wasser und keine Lösungs- oder Poliermittel verwenden. Sämtliche Grasanhaftungen und Parti- kel entfernen, insbesonders vom Luftfilter, wie in Bild H gezeigt. Den Rasenmäher auf die Seite legen und den Mes- serbereich reinigen. Zusammengepresste Schnitt- gut mit einem Holz- oder Plastikstück entfernen. Den Rasenmäher an einem trockenen Ort aufbe- wahren. Keine anderen Gegenstände auf die Ma- schine stellen. Um Platz zu sparen Flügelmuttern 7 lösen und den Griffbügel zusammenklappen. Bei Bedarf Rasen- mäher aufhängen, wie in Bild C gezeigt.

Sicherstellen, dass die Kabel beim Zusam- men- und Aufklappen nicht eingeklemmt wer- den. Griffbügel nicht fallen lassen. Die folgende Tabelle zeigt Fehlersymptome auf und wie Sie Abhilfe schaffen können, wenn Ihre Maschine einmal nicht richtig arbeitet. Wenn Sie damit das Problem nicht lokalisieren und beseitigen können, wenden Sie sich an Ihre Service-Werkstatt. Achtung: Vor der Fehlersuche Gerät ausschalten und Netzstecker ziehen. Messerwartung Zubehör Nach dem Mähen/Aufbewahrung Fehlersuche Symptome Mögliche Ursache Abhilfe Rasenmäher läuft nicht Netzspannung fehlt Netzsteckdose defekt Verlängerungskabel beschädigt Sicherung hat ausgelöst Gras zu lang Überprüfen und einschalten Andere Steckdose benutzen Kabel überprüfen, ev. austauschen Sicherung austauschen Größere Schnitthöhe einstellen und Mäher kippen Rasenmäher läuft mit Unterbrechungen Verlängerungskabel beschädigt Interne Verkabelung der Maschine defekt Kabel überprüfen, ev. austauschen Kundendienst aufsuchen Maschine hinterlässt unregelmäßiges Schnitt- bild oder Motor arbeitet schwer Schnitthöhe zu niedrig Schneidfinger stumpf Unterseite der Maschine stark ver- stopft Schnitthöhe verstellen (siehe „Einstellung der Schnitthöhe“) Schneidfinger austauschen (siehe „Messerwartung“) Maschine reinigen (siehe „Nach dem Mähen/Aufbewah- rung“) Schlechtes Luftkissen Luftfilter verstopft Unterseite der Maschine stark ver- stopft Luftfilter reinigen (siehe „Nach dem Mähen/Aufbewahrung“) Maschine reinigen (siehe „Nach dem Mähen/Aufbewahrung“) Maschine vibriert Lüfter nicht eingerastet Messerschneide beschädigt oder zer- stört Lüfter einrasten Messerschneide austauschen ALM 28/30.book Seite 4 Freitag, 19. Oktober 2001 9:05 09 9 • F 016 L69 849 • TMS • 16.10.01EURO • Printed in England • BA F 016 L69 849 • ALM 28/30 • D • OSW 10/01 Deutsch - 5 Für Bosch-Geräte leisten wir Garantie gemäß den gesetzlichen/länderspezifischen Bestimmungen (Nachweis durch Rechnung oder Lieferschein). Schäden, die auf natürliche Abnützung, Überlastung oder unsachgemäße Behandlung zurückzuführen sind, bleiben von der Garantie ausgeschlossen. Beanstandungen können nur anerkannt werden, wenn Sie das Gerät unzerlegt an den Lieferer oder an eine Bosch-Kundendienstwerkstätte für Druck- luft- oder Elektrowerkzeuge senden. Die Beeinträchtigungen der Umwelt durch die Maschine sind auf Grund ihrer Laufruhe minimal. Bei der Herstellung der Maschine wurden ökologisch unbedenkliche Verfahren angewendet. Rohstoffrückgewinnung statt Müll- entsorgung Maschine, Zubehörteile und Verpa- ckung sollten für ein umweltfreundli- ches Recycling sortiert werden. Diese Anleitung ist aus chlorfrei ge- fertigtem Recycling-Papier herge- stellt. Zum sortenreinen Recycling sind Kunststoffteile gekennzeichnet. In Deutschland sind nicht mehr gebrauchsfähige Geräte/Akkus zum Recycling beim Handel abzuge- ben oder (ausreichend frankiert) direkt einzuschi- cken an: Recyclingzentrum Elektrowerkzeuge Osteroder Landstraße 3 37589 Kalefeld www.bosch-pt.com Deutschland Robert Bosch GmbH Servicezentrum Elektrowerkzeuge Zur Luhne 2 D-37589 Kalefeld ✆ Service............................................ 01 80 - 3 35 54 99 Fax ................................................ +49 (0) 55 53 / 20 22 37 ✆ Kundenberater............................ 01 80 - 3 33 57 99 Österreich ABE Service GmbH Jochen-Rindt-Straße 1 A-1232 Wien ✆ Service........................................... +43 (0)1 / 61 03 80 Fax .................................................... +43 (0)1 / 61 03 84 91 ✆ Kundenberater.................. +43 (0)1 / 797 22 3066 E-Mail: abe@abe-service.co.at Schweiz Robert Bosch AG Kundendienst Elektrowerkzeuge Industriestrasse 31 CH-8112 Otelfingen ✆ Service....................................... +41 (0)1 / 8 47 16 16 ✆ Kundenberater............. Grüne Nr. 0 800 55 11 55 Messwerte ermittelt entsprechend 2000/14/EG (1,60 m Höhe,1 m Abstand) und EN 25 349. Der A-bewertete Geräuschpegel des Gerätes be- trägt typischerweise: Schalldruckpegel 83 dB (A); Schallleistungspegel 94 dB (A). Die bewertete Beschleunigung beträgt typischer- weise 2,5 m/s

Wir erklären in alleiniger Verantwortung, dass die- ses Produkt mit den folgenden Normen oder norma- tiven Dokumenten übereinstimmt: EN 60 335, EN 836 gemäß den Bestimmungen der Richtlinien 89/336/EWG, 98/37/EG, 2000/14/EG. 2000/14/EG: Der garantierte Schallleistungspegel

96 dB (A)’dan daha düµüktür. Uygunluk deπerlendirme yöntemi Ek VIII uyar∂nca. Yetkili test mercii: SRL, Sudbury England Leinfelden, 10.10.2001. Dr. Gerhard Felten Dr. Eckerhard Strötgen Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge Deπiµiklikler mümkündür Müµteri servisi Uygunluk beyan∂ ALM 28/30.book Seite 6 Freitag, 19. Oktober 2001 9:05 09 76 • F 016 L69 849 • TMS • 16.10.01Robert Bosch GmbH Geschäftsbereich Elektrowerkzeuge D-70745 Leinfelden-Echterdingen www.bosch-pt.com F016 L69 849 (01.10) O / 80 Printed in England Chlor EURO • Printed in England • BA F016 L69 849 • ALM 28/30 • Titel (Rückseite) • OSW 10/01 ALM 28/30.book Seite 77 Freitag, 19. Oktober 2001 9:05 09
