Produkttyp	Vinkelslip
Märke	Bort
Modell	BWS1200N
Huvudanvändning	Slipning, kapning, avgradning, borstning, sandning
Strömförsörjning	Elektrisk (sladd)
Dubbelisolering	Ja, enligt EN50144
Märkeffekt	1200 W
Tomgångsvarvtal	11 000 varv/min (uppskattning)
Max skivdiameter	125 mm
Axel	M14 x 21 mm
Monteringsfläns	Ingår
Sidohandtag	Ja
Handskydd	Ja
Strömbrytare	På/av med låsning
Ljudtrycksnivå	< 88 dB(A)
Ljudeffektnivå	< 99 dB(A)
Vibrationsnivå	< 8,17 m/s² (hand-arm-metod)
Underhåll	Regelbunden rengöring med mjuk trasa, ingen extra smörjning
Vikt	2,2 kg (uppskattning)
Garanti	Kontakta SBM Group

Vanliga frågor - BWS1200N Bort

Hur byter jag slipskivan?

Koppla bort verktyget. Tryck på axellåsknappen (④) för att låsa axeln. Använd medföljande nyckel för att lossa spännflänsen (②). Byt skiva och skruva tillbaka flänsen. Se till att skivan är korrekt centrerad och att flänsen är ordentligt åtdragen.

Kan jag använda skivor från andra märken än Bort?

Ja, förutsatt att skivans tillåtna hastighet är minst lika med verktygets maximala tomgångsvarvtal (11 000 varv/min) och att hålet passar axeln M14 x 21 mm. Använd endast flänsar som medföljer verktyget.

Hur rengör jag vinkelslipen?

Koppla bort verktyget. Rengör höljet med en mjuk trasa, helst efter varje användning. För envis smuts, använd en trasa fuktad med tvålvatten. Använd inte lösningsmedel som bensin, alkohol eller ammoniak. Se till att ventilationsöppningarna är fria från damm.

Vad gör jag om skivan fastnar under användning?

Stäng omedelbart av verktyget. Dra ur kontakten. Kontrollera att skivan inte är skadad eller deformerad. Försök inte lossa skivan med våld. Om blockeringen kvarstår, kontakta din SBM Group-återförsäljare.

Kan jag använda verktyget utomhus?

Ja, men anslut den via en jordfelsbrytare (FI) med en utlösningsström på högst 30 mA. Använd en förlängningssladd avsedd för utomhusbruk med ett stänkskyddat uttag.

Vad är motorns effekt?

Märkeffekten är 1200 W, som anges av modellen BWS1200N.

Har vinkelslipen dubbelisolering?

Ja, den är dubbelisolerad enligt standard EN50144. Ingen jordledare krävs.

Hur justerar jag skyddet?

Skyddet (handskyddet) är fast och kräver ingen justering. Se till att det alltid är på plats före användning. Använd aldrig verktyget utan skydd.

Vilka tillbehör rekommenderas?

Använd originaltillbehör från SBM Group. För tillbehör från andra märken, följ tillverkarens instruktioner. Tillbehörets tillåtna hastighet måste vara minst lika med verktygets tomgångsvarvtal.

Vad gör jag vid ett fel?

Koppla bort verktyget. Om en del är sliten, kontakta din SBM Group-återförsäljare. Försök inte reparera verktyget själv eftersom det är dubbelisolerat och kräver specifik kompetens.

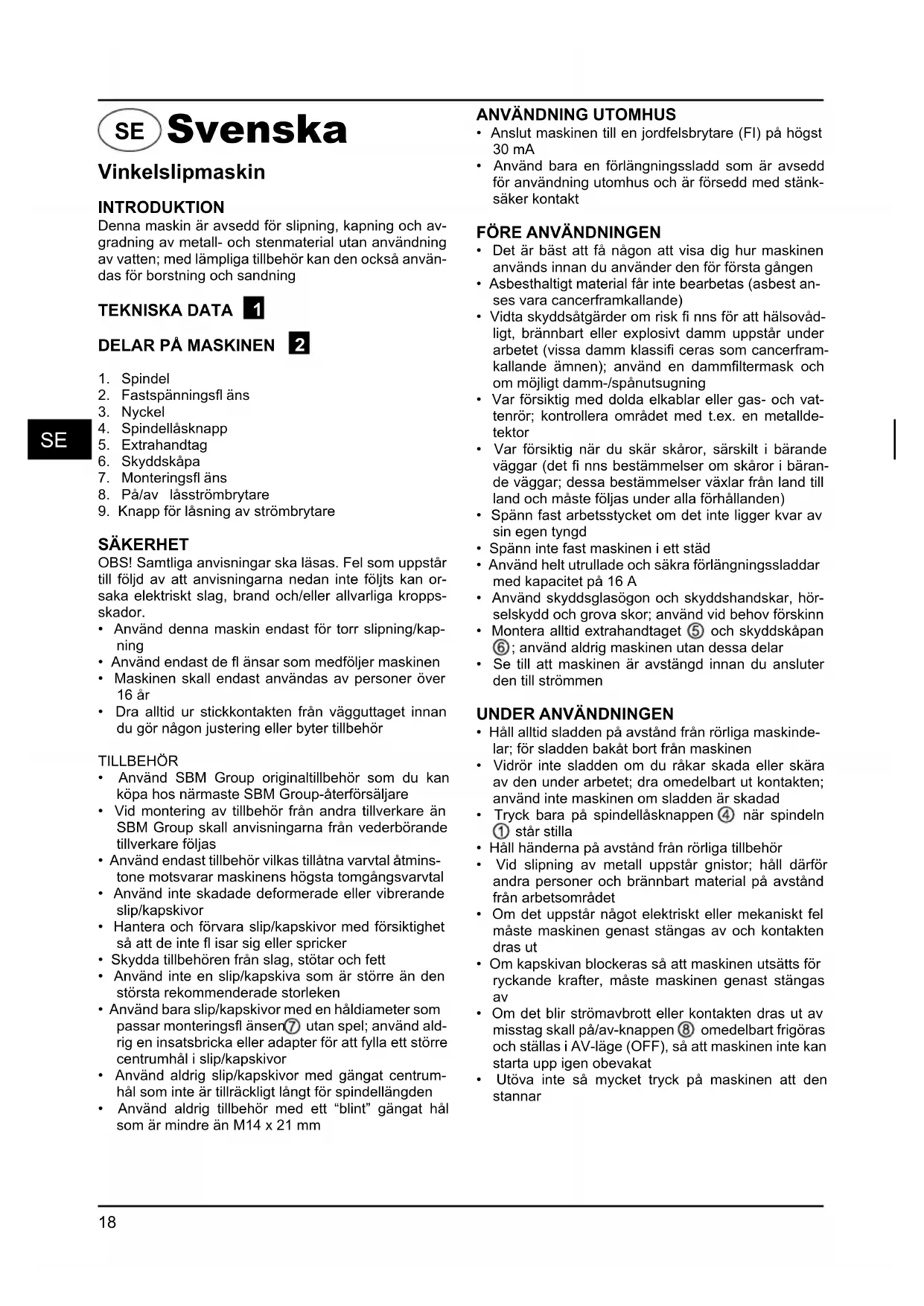

BRUKSANVISNING BWS1200N Bort

Denna maskin ar avsedd for slipning, kaping och avgradning av metall- och stenmaterial utan anvandning av vatten; med lampliga tillbehör kan den okså anvandas for borstning och sandning

TEKNISKA DATA 1

DELAR PÄ MASKINEN 2

1. Spindel
2. Fastspanningsfl ans
3. Nyckel
4. Spindellåsknapp
5. Extrahandtag
6. Skyddskapa
7. Monteringsfl ans
8. Pá/av lásströmbrytare
9. Knapp for lásning av strombrytare

SAKERHET

OBS! Samtiga anvisningar skå läsas. Fel som uppstart till följd av att anvisingarna nedan inte följts kan orsaka elektriskt slag, brand och/eller allvarlga kroppsskador.

• Användenna maskin endast for torr slipning/kap-ning
• Använd endast de fl änsar som medfoljer maskinen
• Maskinen skall endast användas av personer over 16 År
• Dra alltid ur stickkontakten fran vagguttaget innan du gör nàgon justering eller byter tillbehör

TILLBEHOR

• Använd SBM Group originaltillbehör som du kan kopa hos narmaste SBM Group-Äterförsäljare
• Vid montering av tillbehör frän andra tillverkare an SBM Group skall anvisiningarna frän vederbörande tillverkare följas
• Använd endast tillbehör vilkas tillatna varvthal atminstone motsvarar maskinens hösta tomgangsvarvital
• Använd inte skadade deformerade aller vibrerande slip/kapskivor
• Hantera och Förvara slip/kapskivor med försiktigkeit sä att de inte fl isar sig eller spricker
• Skydda tillbehören frän slag, stötar och fett
• Använd inte en slip/kapskiva som är större an den största rekommanderade storleken
• Använd bara slip/kapskivor med en hald diameter som passar monteringsflansen utan spel; använd aldrig en insatsbricka eller adapter for att fylla ett större centrumhål slip/kapskivor
• Använd aldrig slip/kapskivor med gangat centrumhål som inte ar tillrackligt langt for spindellängden
• Använd aldrig tillbehör med att "blint" gangat hal som ar mindre an M14 x 21 mm

ANVÄNDNING UTOMHUS

• Anslut maskinen till en jordfelsbrytare (FI) på högst 30mA
• Använd bara en forlängningssladd som ar avsedd für användning utomhus och ar försedd med stank-saker kontakt

FÖRE ANVÄNDNINGEN

• Det arBST att fā nágon att visa dig hur maskinen används innan du använder den För firsta gangen
• Asbesthaltigt material fär inte bearbetas (asbest anses vara cancerframkallande)
• Vidta skyddsåtgårder om risk fi nns for att hälsovådligt, brännbart eller explosiv damm uppstár under arbetet (vissa damm klassifi ceras som cancerframkallande ämnen); använd en dammfILTERmask och om möjligt damm-/spanutsugning
• Var forsiktig med dolda elkablar eller gas- och vattenrör; kontrollera området med t.ex. en metalldetektor
• Var försiktig när du skär skáror, särskilt i barande väggar (det fi nns bestämmelser om skáror i barande väggar; dessa bestämmelser växlar frän land till land och maste foljas under alla forhällanden)
• Spann fast arbetsstycket om det inte ligger kvar av sin egen tyngd
• Spanninte fast maskinen iett stad
• Använd welt utrullade och sakra förlängningssladdar med kapacitet på 16 A
• Använd skyddsglasögon och skyddshandskar, hör-selskydd och grova skor; använd vid behov förskinn
• Montera alltid extrahandtaget ⑤ och skyddskapan ⑥ ; använd aldrig maskinenutan dessa delar
• Se till att maskinen ar avstängd innan du ansluter den till strömmen

UNDER ANVÄNDNINGEN

• Hall alltid sladden på avstand frän rörliga maskinde-lar; for sladden bakat bort fran maskinen
• Vidrör inte sladden om du råkar skada eller skära av den under arbetet; dra omedelbart ut kontakten; använd inte maskinen om sladden är skadad
  Tryckbara paspindellasknappen ④ nar spindeln 1 star stilla
  Häll händerna på avständ frän rörliga tillbehör
• Vid slipning av metall uppstar gnistor; häll dārfor andra personer och brännbart material på avständ frän arbetsområdet
• Om det uppstar nagot elektriskt aller mekaniskt fel maste maskinen genast stängas av och kontakten dras ut
• Om kapskivan blockeras sa att maskinen utsätts for ryckande krafter, maste maskinen genast stängas av
• Om det blir stromavbrott aller kontakten dras ut av misstag skall pa/av-knappen ⑧ omedelbart frigöras och ställas i AV-läge (OFF), sä att maskinen inte kan starta uppigen obevakat
• Utöva inte sá mycket tryck på maskinen att den stannar

EFTER ANVÄNDNINGEN

• Innan du ställer frän dig maskinen mäste du stänga av motorn och se till att alla rörliga delar har stannat helt
• Fá aldrig tillbehöret att sluta rotera genom att utöva kraft på det franSIDAN after det att maskinen har stängts av

Maskinen ar dubbelt isolerad i overensstammelse med EN 50144, vilket innebär att det inte behövs nagoon jordledare.

UNDERHALL

Tillse att maskinen inte ar spannings forande nar unterhalsarbeten utfors pa de mekaniska delarna.

Tillse att maskinen inte ar spannings forande nar underhallsarbeten utfors pa de mekaniska delarna.

SBM Groups maskiner har konstruerats for att under lang tid fungera problemfritt med ett minimalt unterhall. Genom att regelbundet rengora maskinen och hantera den pa ratt satt bidrar du till en lang livslängd for din maskin.

Rengör maskinhöljet regelbundet med en mjuk duk, foreträdesvis after varje använding. Tillse att ventilationsspringorna ar fria frän damm och smuts. Använd en mjuk duk fuktad med tvålvatten vid svär smuts. Använd inga loosningsmedel som bensin, alcohol, ammoniak etc. Sādana ämn skadar plastdelarna.

Maskinen behöver ingen extra smörjning.

Om en driftstörning uppträder till exempl till följd av att en del har blivit sliten, kontakta dä din lokala SBM Group- äterförsäljare.

MILJÖ

For att undvika transportskador levereras maskinen i en sa stadig forpackning som möjigt. Forpackningen har sa langt det ar möjigt tillverkats av atervinningsbart material. Ta daffor tillvara möjlighen att atervinna forpackningen.

Aterlamna gamla maskiner till din lokala SBM Group-aterforsäljare när du byter ut dem. Därkommen maskinen att tas om hand på ett miljövänligt satt.

Norsk

Vinkelsliper

INTRODUKSJON

Vi intygar och ansvarar for, attenna produit overensstammer med foljande norm och Dokument: EN60745-2-3, EN60745-2-3, EN55014-1, EN55014-2, EN61000-3-2, EN61000-3-3 enl. bestammelser och riktlinjerna 2006/42/EWG, 2006/95/EWG, 2004/108/EWG.

LJUD/VIBRATION Ljudtrycksnivan som uppmatts enligt EN 60 745 ar pa denna maskin < 88 dB(A) och ljudeffektnivan ar < 99 dB(A) (standard deviation: 3 dB), och vibration ar < 8,17m / s^2 (hand-arm metod).

NO SAMSVARSERKLÄERING

Vi erklær at det er under vart ansvar at dette produit er i samsvar med følgende standarder eller standard-dokumenter: EN60745-2-3, EN60745-2-3, EN55014-1, EN55014-2, EN61000-3-2, EN61000-3-3 i samsvar med reguleringer 2006/42/EØF, 2006/95/EØF, 2004/108/EØF.

STÖY/VIBRASJON Mäl't ifolge EN 60 745 er lydtrykkniväet av dette verktöyet <88 dB(A) og lyds-tyrkeniväet <99 dB(A) (standard deviasjon: 3 dB), og vibrasjonsiväet <8,17 m/s² (hand-arm metode).

FI TODISTUS STANDARDIMUKAISUUDESTA

Elektriska verktyg, tillbehör och forpackning fär inte kastas i hushállssoporna (gäller endast EU-länder). Enligt direktivet 2002/96/EG som avser ädre elektrisk och elektronisk utrustning och dess tillämpnning enligt nationell lagstiftning ska uttjänta elektriska verktyg sorteras separat och lämnas till miljövänlig atervinning
