Produkttyp	Winkelschleifer (Schleifmaschine)
Marke	Bort
Modell	BWS1200N
Hauptanwendung	Schleifen, Trennen, Entgraten, Bürsten, Polieren
Stromversorgung	Elektrisch (Kabel)
Doppelte Isolierung	Ja, gemäß EN50144
Nennleistung	1200 W
Leerlaufdrehzahl	11 000 U/min (geschätzt)
Max. Scheibendurchmesser	125 mm
Spindel	M14 x 21 mm
Montageflansch	Inklusive
Zusatzhandgriff	Ja
Handschutz	Ja
Schalter	Ein/Aus mit Verriegelung
Schalldruckpegel	< 88 dB(A)
Schallleistungspegel	< 99 dB(A)
Vibrationspegel	< 8,17 m/s² (Hand-Arm-Methode)
Wartung	Regelmäßige Reinigung mit weichem Tuch, keine zusätzliche Schmierung
Gewicht	2,2 kg (geschätzt)
Garantie	Kontaktieren Sie SBM Group

Häufig gestellte Fragen - BWS1200N Bort

Wie wechsle ich die Schleifscheibe?

Trennen Sie das Werkzeug vom Netz. Drücken Sie die Spindelarretierung (④), um die Spindel zu blockieren. Lösen Sie mit dem mitgelieferten Schlüssel die Spannmutter (②). Wechseln Sie die Scheibe und ziehen Sie die Spannmutter wieder fest. Stellen Sie sicher, dass die Scheibe richtig zentriert und die Spannmutter fest angezogen ist.

Kann ich Scheiben anderer Marken als Bort verwenden?

Ja, sofern die zulässige Drehzahl der Scheibe mindestens der maximalen Leerlaufdrehzahl des Werkzeugs (11.000 U/min) entspricht und die Bohrung zur Spindel M14 x 21 mm passt. Verwenden Sie nur die mit dem Werkzeug gelieferten Flansche.

Wie reinige ich den Winkelschleifer?

Trennen Sie das Werkzeug vom Netz. Reinigen Sie das Gehäuse mit einem weichen Tuch, vorzugsweise nach jedem Gebrauch. Bei hartnäckigen Verschmutzungen verwenden Sie ein mit Seifenwasser angefeuchtetes Tuch. Keine Lösungsmittel wie Benzin, Alkohol oder Ammoniak verwenden. Achten Sie darauf, dass die Lüftungsschlitze staubfrei sind.

Was tun, wenn die Scheibe während des Betriebs blockiert?

Schalten Sie das Werkzeug sofort aus. Ziehen Sie den Netzstecker. Überprüfen Sie, ob die Scheibe beschädigt oder verformt ist. Versuchen Sie nicht, die Scheibe gewaltsam zu lösen. Wenn die Blockierung anhält, wenden Sie sich an Ihren Händler von SBM Group.

Kann ich das Werkzeug im Freien verwenden?

Ja, aber schließen Sie es über einen Fehlerstromschutzschalter (FI) mit einem Auslösestrom von maximal 30 mA an. Verwenden Sie ein für den Außenbereich geeignetes Verlängerungskabel mit spritzwassergeschützter Steckdose.

Wie hoch ist die Motorleistung?

Die Nennleistung beträgt 1200 W, wie durch das Modell BWS1200N angegeben.

Hat der Winkelschleifer eine doppelte Isolierung?

Ja, er ist doppelt isoliert gemäß Norm EN50144. Kein Erdungskabel erforderlich.

Wie stelle ich den Schutz ein?

Der Handschutz ist fest und erfordert keine Einstellung. Stellen Sie sicher, dass er vor dem Gebrauch immer angebracht ist. Verwenden Sie das Werkzeug niemals ohne Schutz.

Welches Zubehör wird empfohlen?

Verwenden Sie Originalzubehör von SBM Group. Für Zubehör anderer Marken befolgen Sie die Anweisungen des Herstellers. Die zulässige Drehzahl des Zubehörs muss mindestens der Leerlaufdrehzahl des Werkzeugs entsprechen.

Was tun bei einer Störung?

Trennen Sie das Werkzeug vom Netz. Wenn ein Teil abgenutzt ist, wenden Sie sich an Ihren Händler von SBM Group. Versuchen Sie nicht, das Werkzeug selbst zu reparieren, da es doppelt isoliert ist und spezielle Kenntnisse erfordert.

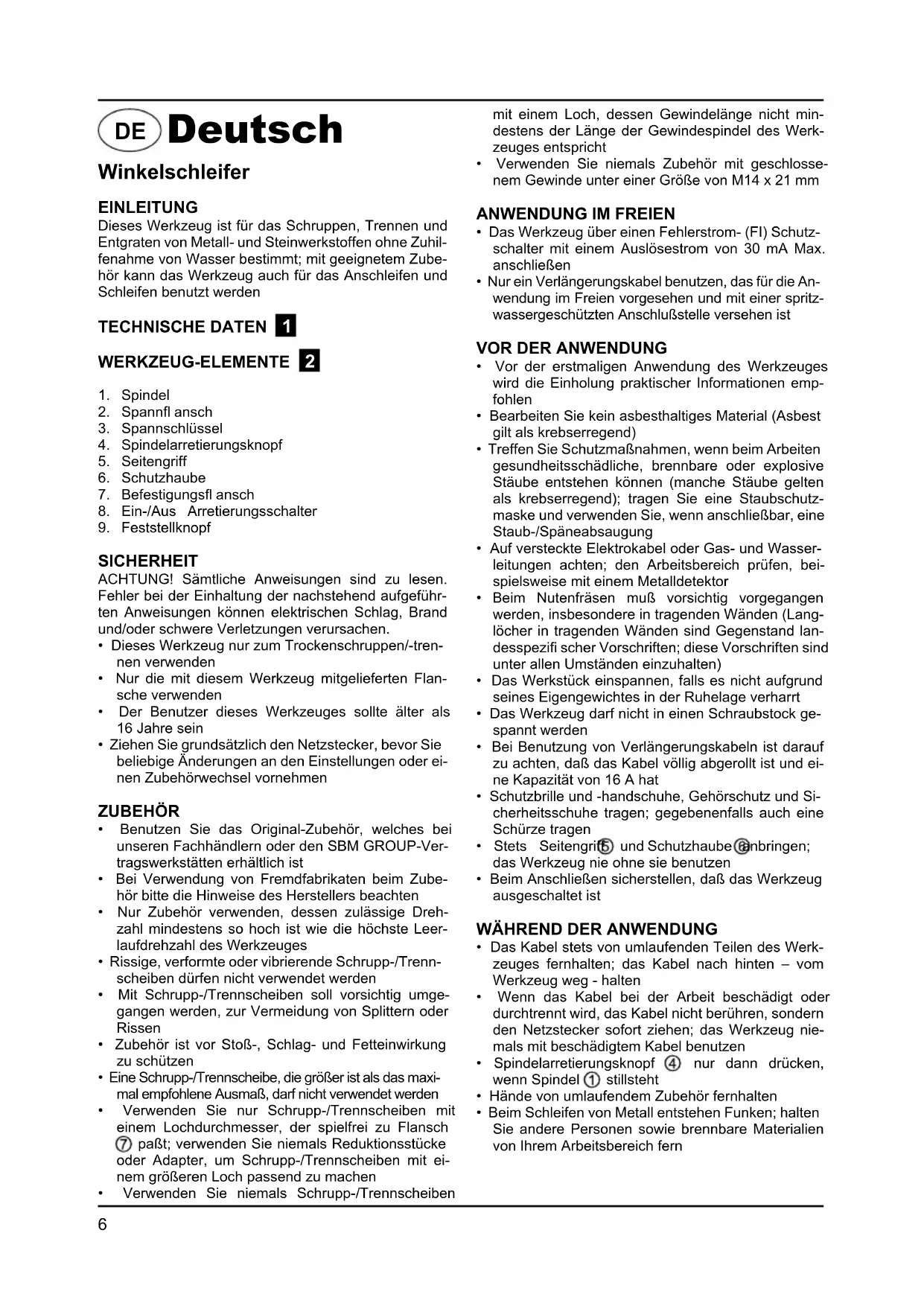

BEDIENUNGSANLEITUNG BWS1200N Bort

Dieses Werkzeug ist für das Schruppen, Trennen und Entgraten von Metall- und Steinwerkstoffen ohne Zuhilfennahme von Wasser bestimmt; mit geeignetem Zubehör kann das Werkzeug auch für das Anschleifen und Schleifen benutzt werden

TECHNISCHE DATEN 1

WERKZEUG-ELEMENTE 2

1. Spindel
2. Spannfl ansch
3. Spannschlüssel
4. Spindelarretierungsknopf
5. Seitengriff
6. Schutzhaube
7. Befestigungsf ansch
8. Ein-/Aus Arretierungsschalter
9. Feststellknopf

SICHERHEIT

ACHTUNG! Sümmtliche Anweisungen sind zu lessen. Fehler bei der Einhaltung der nachstehend aufgeführten Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

• Dieses Werkzeug nur zum Trockenschruppen/-trennen verwenden
• Nur die mit diesen Werkzeug mitgelieferten Flansche verwenden
• Der Benutzer theses Werkzeuges sollte alter als 16 Jahre sein
• Ziehen Sie grundsatzlich den Netzstecker, bevor Sie beliebige Änderungen an den Einstellungen oder einen Zubehorwechsel vornehmen

ZUBEHÖR

• Benutzen Sie das Original-Zubehör, welche bei unseren Fachhandlern oder den SBM GROUP-Vertragswerkstätten erhältlich ist
• Bei Verwendung von Fremdfabrikaten beim Zube-höritte die Hinweise des Herstellers beachten
• Nur Zubehor verwenden, dessen zulässige Drehzahl mindestens so hoch ist wie die höchste Leerlaufdrehzahl des Werkzeuges
  Rissige, verformte oder vibrierende Schrupp-/Trennscheiben)durfen nicht verwendet werden
• Mit Schrupp-/Trennscheiben soll vorsichtig umgegangen werden, zur Vermeidung von Splittern oder Rissen
  Zubehör ist vor Stöß-, Schlag- und Fetteinwirkung zu schützen
• Eine Schrupp-/Trennscheibe, die größter ist als das maximal empfohlene Ausmaß, damit nicht verwendet werden
• Verwenden Sie nur Schrupp-/Trennscheiben mit einem Lochdurchmesser, der spielfrei zu Flansch ⑦ paßt; verwenden Sie niemals Reduktionstücks oder Adapter, um Schrupp-/Trennscheiben mit einem größeren Loch passend zu machen
• Verwenden Sie niemals Schrupp-/Trennscheiben

mit einem Loch, dessen Gewindelänge nicht mindestens der Lage der Gewindespindel des Werkzeuges entspricht
- Verwenden Sie niemals Zubehör mit geschlossen Gewinde unter einer Höhe von M14 x 21 mm

ANWENDUNG IM FREIEN

• Das Werkzeug über einen Fehlerstrom-(FI) Schutzschalter mit einem Auslösestrom von 30 mA Max. anschließen
• Nur ein Verlängerungskabel benutzen, das für die Anwendung im Freien vorgesehen und mit einer spritzwassergeschützten Anschlußstelle versehen ist

VOR DER ANWENDUNG

• Vor der erstmaligen Anwendung des Werkzeuges wird die Einholung praktischer Informationen empfohlen
• Bearbeiten Sie kein asbesthaltiges Material (Asbest gilt als krebserrend)
• Treffen Sie Schutzmaßnahmen, wenn beim Arbeiten gesundheitsschädliche, brennbare oder explosive Stäube entstehen können (manche Stäube gelten als krebsergebn); tragen Sie eine Staubschutzmaske und verwenden Sie, wenn anschließbar, eine Staub-/Späneabsaugung
• Auf versteckte Elektrokabel oder Gas- und Wasserleitungen achten; den Arbeitsbereich prufen, beispielsweise mit einem MetalldetECTOR
• Beim Nutenfräsen muß vorsichtig vorgegangen werden, insbesondere in tragenden Wänden (Langlöcher in tragenden Wänden sind Gegenstand landesspezifi scher Vorschriften; diese Vorschriften sind unter allen Umständen einzuhalten)
• Das Werkstück einspannen, falls es nicht aufgrund seines Eigengewichtes in der Ruhelage verharrt
• Das Werkzeugarf nicht in einen Schraubstock gespannt werden
• Bei Benutzung von Verlängerungskabeln ist darauf zu achten, daß das Kabel vollig abgerollt ist und eine Kapazität von 16 A hat
• Schutzbrille und -handschuhe, Gehorschutz und Sicherheitssschuhe tragen; gegebenenfalls auch eine Schürze tragen
  Stets Seitengrift und Schutzhaube bringen das Werkzeug nie ohne sie benutzen
• Beim Anschlussen sicherstellen, daß das Werkzeug ausgeschaltet ist

WÄHREND DER ANWENDUNG

• Das Kabel stets von umlaufenden Teilen des Werkzeuges fernhalten; das Kabel nach hinten - vom Werkzeug weg - halten
• Wenn das Kabel bei der Arbeit beschädigt oder durchtrennt wird, das Kabel nicht berühren, sondern den Netzstecker(sofortziehen;das Werkzeug niemals mit beschädigtem Kabel benutzen
• Spindelarretierungsknopf ④ nur dann drücken, wenn Spindel ① stillsteht
• Hände von umlaufendem Zubehör fernhalten

• Beim Schleifen von Metall entstehen Funken; halten Sie andere Personen sowie brennbare Materialien von Ihr Arbeitsbereich fern

• Bei elektrischer oder Mechanischer Fehlfunktion das Werkzeug(sofort ausschalten und den Netzsteckerziehen

• Falls die Schruppscheibe blockiert ist und dies zuruckartigen Kräften am Werkzeug führt, ist das Werkzeug sofort auszuschalten
• Bei Unterbrechung der Stromversorgung oder versehentlichem Ziehen des Netzsteckers ist der Ein/Aus-Schalter 8 thereof in die AUS-Stellung zu bringen, um unkontrolliertes Wiederanlaufen zu verhindern
• Nicht soviel Druck auf das Werkzeug ausüben, daß eszum Stillstand kommt

NACH DER ANWENDUNG

• Sobald Sie sich von ihrer Werkzeug entfern, sollente diese ausgeschaltet werden und sollenten die sich bewegenden Teile vollkommen zum Stillstand gekommen sein
• Zubehörarf nach dem Ausschalten des Antriebs nicht durch seitliches Gegendrücken gebremst werden

Die Maschine ist nach EN50144 doppelisoliert;\ daher ist Erdung nicht erforderlich.

WARTUNG

Trennen Sie die Maschine vom Netz, wenn Sie am Mechanismus Wartungsarbeiten ausführten müssen.

Reinigen Sie das Maschinengehause regelmäß mit einem weichen Tuch, vorzugsweise nach jedem Einsatz. Halten Sie die Lüfterschlitze frei von Staub und Schmutz. Entfernen Sie hartnäckigen Schmutz mit einem weichen Tuch, angefeucht mit Seifen wasser. Verwenden Sie keine Lösungsmittel wie Benzin, Alkohol, Ammonia, usw. Derartige Stoffe beschädigen die Kunststoffe.

Die Maschine braucht keine zusätzliche Schmierung. Wenden Sie sich in Störungsfallen, z.B. durch Verschleib eines Teils, an ihren ortlichen SBM Group-Vertragshandler.

UMWELT

Um Transportschäden zu verhinderen, wird die Maschine in einer soliden Verpackung gefelfert. Die Verpackung besteht weltgehend aus verwertbarem Material. Benutzen Sie also die Möglichkeit zum Recyclen der Verpackung. Bringen Sie bei Ersatz die alten Maschinen zu ihren örtlichen SBM Group-Vertagshändler. Er wird sich um eine umweltfreundliche Verarbeitung ihrer alten Maschine bemühren.

English

Angle grinder

INTENDED USE

jai jiuji jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu juuu

ylll lll lll lll lll lll

S OBC = S COD + S_ BOC

aalal alat y s y jaiy jaiy

123 456 1000

在 Rt ABD 中:

. 《 J120 》

Jaaal (aegjraai

aaiiiaai iaiiaaiipaiipaiipaiipaiipaiipaiipaiipaiipaiipaiipaiipaiipaiipaiipaiipaiipaiipaiipaiipaiipaiipaiipaiipaiipaiipaiipaiipaiipaiipaiipaiipai

Sle aiaagall g. lgsgawall gaaal jrraal ae

a 1

y. 151 12j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j

a

y

. 1

1 1

DE KONFORMITÄTSERKLÄRUNG

Wir erklären in alleiniger Verantwortung, daß diese Produkte mit den folgenden Normen oder normativen Dokumenten übereinstimmt: EN60745-2-3, EN60745-2-3, EN55014-1, EN55014-2, EN61000-3-2, EN61000-3-3 gemäß den Bestimmungen der Richtlinien 2006/42/EG, 2006/95/EG, 2004/108/EGC.

GERÄUSCH/VIBRATION Gemessen gemäß EN 60 745 beträgt der Schaldruckpegel these Gerates <88 dB(A) und der Schalleistungspegel <99 dB(A) (Standard- abweichung: 3 dB), und die Vibration <8,17 m/s² (Hand-Arm Methode).

EN60745-2-3. EN60745-2-3.

EN55014-1, EN55014-2, EN61000-3-2, EN61000-3-3

：

2006/42/EEC, 2006/95/EEC, 2004/108/EEC.

gaiai jia jia

pall p 11111111111

EN60745

88dB(A)

g jnll

j99dB(A)

8,17 m/s²

Product management

V. Nosik

SBM group GmbH

Kurfurstendamm 21

DE HINWEISE ZUM UMWELTSCHUTZ

Alt-Elektrogeräte sind Wertstoffe, sie gehören dazu nicht in den Hausmüll!

Wir möchten Sie daher bitten, uns mit ihrem aktiven Beitrag bei der Ressourcenschonung und beim Umweltschutz zu Unterstützung und these Gerät bei den-falls vorhandeneingerichteten Rücknahmestellen abzugeben.
