Produkttyp	Winkelschleifer (Schleifmaschine)
Marke	Bort
Modell	BWS1700N
Verwendung	Schleifen, Trennen, Entgraten, Bürsten, Polieren
Max. Scheibendurchmesser	125 mm
Leistungsaufnahme	1700 W
Spannung	230 V
Frequenz	50 Hz
Leerlaufdrehzahl	11000 U/min
Gewicht	2,5 kg
Kabellänge	2 m
Schalldruckpegel	93 dB(A)
Schallleistungspegel	106 dB(A)
Vibration (Hand-Arm)	7,53 m/s²
Isolierung	Doppelisolierung (Klasse II)
Schaltertyp	Ein/Aus mit Verriegelung
Zusatzhandgriff	Ja
Handschutz	Ja
Spindelarretierung	Ja
Mitgelieferte Flansche	Spannflansch und Aufnahmeflansch
Spannschlüssel	Ja
Kompatible Materialien	Metall, Stein
Optionale Zubehörteile	Bürsten, Schleifteller
Wartung und Reinigung	Mit einem weichen, mit Seifenwasser angefeuchteten Tuch reinigen; keine Lösungsmittel verwenden
Verwendung im Freien	Erfordert einen FI-Schutzschalter 30 mA
Kundendienst	Kontaktieren Sie Ihren örtlichen SBM Group Händler

Häufig gestellte Fragen - BWS1700N Bort

Wie ersetze ich die Schleifscheibe?

Drücken Sie die Spindelarretierung (4), um die Spindel zu blockieren, und verwenden Sie dann den Spannschlüssel (3), um den Spannflansch (2) zu lösen. Ersetzen Sie die Scheibe und ziehen Sie den Flansch wieder fest.

Welche Art von Flansch wird für die Montage der Scheiben verwendet?

Verwenden Sie nur die mitgelieferten Flansche des Werkzeugs (Spannflansch und Aufnahmeflansch). Verwenden Sie niemals Reduzierstücke oder Adapter.

Kann ich Scheiben anderer Marken als SBM Group verwenden?

Ja, aber befolgen Sie die Anweisungen des jeweiligen Herstellers und stellen Sie sicher, dass die zulässige Drehzahl des Zubehörs mindestens der maximalen Leerlaufdrehzahl des Werkzeugs entspricht.

Wie reinige ich das Werkzeug?

Reinigen Sie das Gehäuse regelmäßig mit einem weichen Tuch, das mit Seifenwasser angefeuchtet ist. Verwenden Sie keine Lösungsmittel wie Benzin, Alkohol oder Ammoniak. Die Lüftungsschlitze müssen staubfrei sein.

Was tun, wenn die Scheibe während der Arbeit blockiert?

Schalten Sie das Werkzeug sofort aus, indem Sie den Schalter loslassen. Wenn die Blockierung zu Ruckeln führt, ziehen Sie den Stecker und entfernen Sie die blockierte Scheibe gemäß den Austauschanweisungen.

Kann ich das Werkzeug im Freien verwenden?

Ja, aber schließen Sie das Werkzeug über einen Fehlerstromschutzschalter (FI) mit einem Fehlerstrom von maximal 30 mA an und verwenden Sie ein spezielles Verlängerungskabel für den Außenbereich.

Welches Zubehör ist mit diesem Werkzeug kompatibel?

Das Werkzeug kann geeignete Schleif-/Trennscheiben, Bürsten und Schleifteller aufnehmen. Beachten Sie den maximalen Durchmesser (125 mm) und die Spindelspezifikationen (M14).

Wie verriegelt man den Schalter in der Ein-Position?

Drücken Sie den Ein-/Ausschalter (8) und schieben Sie dann den Verriegelungsknopf (9). Zum Ausschalten drücken Sie den Schalter erneut.

Welche maximale Drehzahl wird für Zubehör empfohlen?

Die zulässige Drehzahl des Zubehörs muss mindestens der maximalen Leerlaufdrehzahl des Werkzeugs (11.000 U/min) entsprechen. Verwenden Sie Scheiben, die mit einer mindestens so hohen Drehzahl gekennzeichnet sind.

Was tun bei einer Störung?

Bei elektrischen oder mechanischen Störungen schalten Sie das Werkzeug aus und ziehen Sie den Stecker. Kontaktieren Sie Ihren örtlichen SBM Group Händler für Reparaturen oder Ersatzteile.

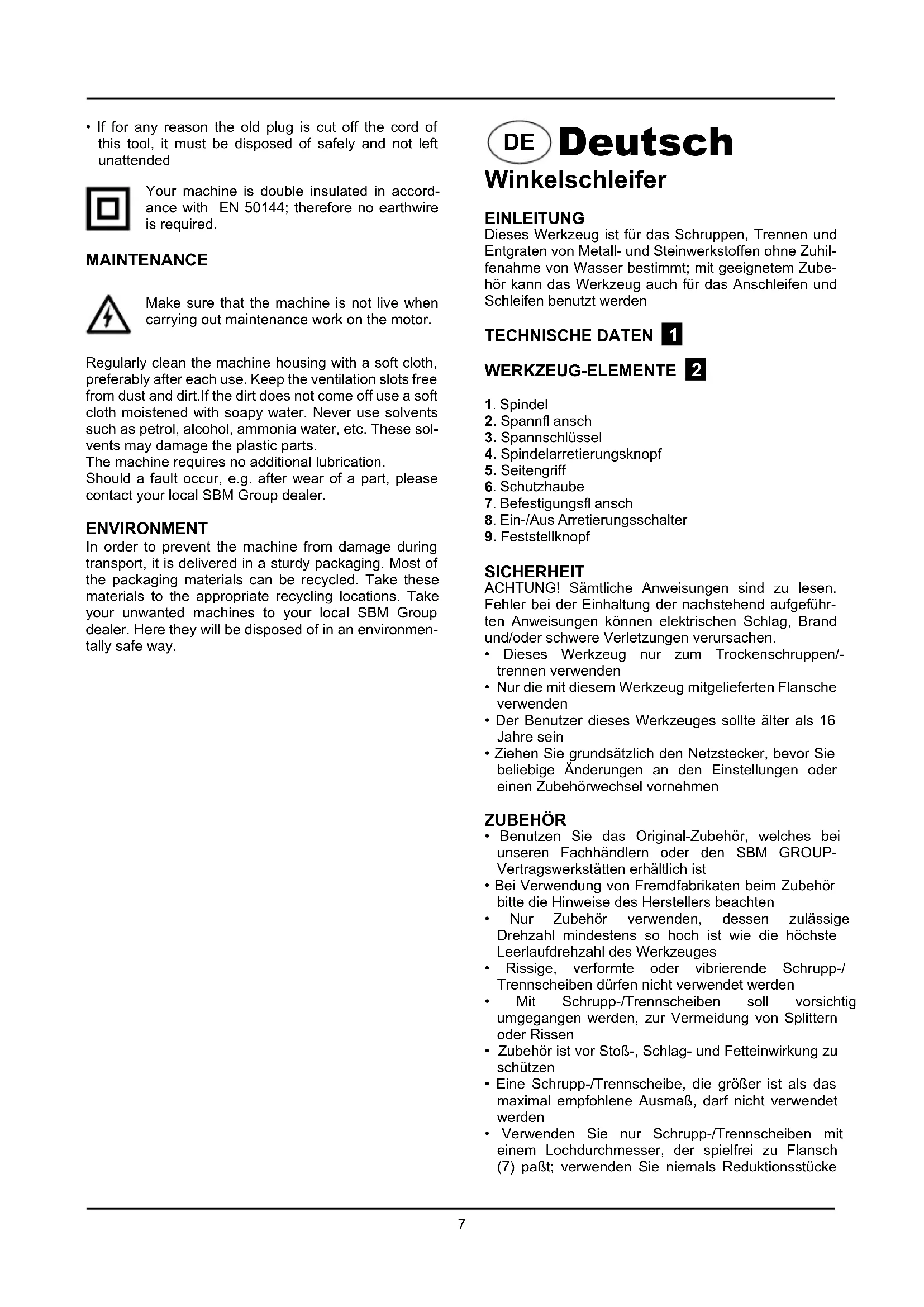

BEDIENUNGSANLEITUNG BWS1700N Bort

Dieses Werkzeug ist für das Schruppen, Trennen und Entgraten von Metall- und Steinwerkstoffen ohne Zuhilfennahme von Wasser bestimmt; mit geeignetem Zubehör kann das Werkzeug auch für das Anschleifen und Schleifen benutzt werden

TECHNISCHE DATEN 1

WERKZEUG-ELEMENTE 2

1. Spindel
2. Spannfl ansch
3. Spannschlüssel
4. Spindelarretierungsknopf
5. Seitengriff
6. Schutzhaube
7. Befestigungsf ansch
8. Ein-/Aus Arretierungsschalter
9. Feststellknopf

SICHERHEIT

ACHTUNG! Sümmtliche Anweisungen sind zu denen. Fehler bei der Einhaltung der nachstehend aufgeführten Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

• Dieses Werkzeug nur zum Trockenschruppen/trennen verwenden
• Nur die mit diesen Werkzeug mitgelieferten Flansche verwenden
• Der Benutzer theses Werkzeuges sollen alter als 16 Jahre sein
• Ziehen Sie grundsatzlich den Netzstecker, bevor Sie beliebige Änderungen an den Einstellungen oder einen Zubehörwechsel vornehmen

ZUBEHÖR

• Benutzen Sie das Original-Zubehör, welches bei unseren Fachhandlern oder den SBM GROUP-Vertragswerkstätten erhältlich ist
• Bei Verwendung von Fremdfabrikaten beim Zubehöritte die Hinweise des Herstellers beachten
• Nur Zubehor verwenden, dessen zulässige Drehzahl mindestens so hoch ist wie die höchste Leerlaufdrehzahl des Werkzeuges
• Rissige, verformte oder vibrierende Schrupp-/Trennscheiben)durfen nicht verwendet werden
  Mit Schrupp-/Trennscheiben soll vorsichtig umgegangen werden, zur Vermeidung von Splittern oder Rissen
• Zubehor ist vor Stoß-, Schlag- und Feteinwirkung zuschützen
• Eine Schrupp-/Trennscheibe, die größter ist als das maximal empfohlene Ausmaß,arf nicht verwendet werden
• Verwenden Sie nur Schrupp-/Trennscheiben mit einem Lochdurchmesser, der spielfrei zu Flansch (7) paßt; verwenden Sie niemals Reduktionstücke

oder Adapter, um Schrupp-/Trennscheiben mit einem größeren Loch passend zu machen

• Verwenden Sie niemals Schrupp-/Trennscheiben mit einem Loch, dessen Gewindelänge nicht mindestens der Länge der Gewindespindel des Werkzeuges entspricht
• Verwenden Sie niemals Zubehr mit geschlossen Gewinde unter einer Höhe von M14 x 21 mm

ANWENDUNG IM FREIEN

Das Werkzeug über einen Fehlerstrom- (FI) Schutzschalter mit einem Auslösestrom von 30 mA Max. anschließen
- Nur ein Verlängerungskabel benutzen, das für die Anwendung im Freien vorgesehen und mit einer spritzwassergeschüttzen Anschlußstelle versehen ist

VOR DER ANWENDUNG

• Vor der erstmaligen Anwendung des Werkzeuges wird die Einholung praktischer Informationen empfohlen
• Bearbeiten Sie kein asbesthaltiges Material (Asbest gilt als krebserrend)
• Treffen Sie Schutzmaßnahmen, wenn beim Arbeitsengesundheitsschädliche, brennbare oder explosive Stäube entstehen können (manche Stäube gelten als krebsergrund); tragen Sie eine Staubschutzmaske und verwenden Sie, wenn anschließbar, eine Staub/Späneabsaugung
• Auf versteckte Elektrokabel oder Gas- und Wasserleitungen achten; den Arbeitsbereich prufen, beispielsweise mit einem Metalldetektor
• Beim Nutenfräsen muß vorsichtig vorgegangen werden, insbesondere in tragenden Wänden (Langlocher in tragenden Wänden sind Gegenstand landesspezifi scher Vorschriften; diese Vorschriften sind unter allen Umständen einzuhalten)
• Das Werkstück einspannen, falls es nicht aufgrund seines Eigengewichtes in der Ruhelage verhart
• Das Werkzeugarf nicht in einen Schraubstock gespannt werden
• Bei Benutzung von Verlängerungskabeln ist darauf zu achten, daß das Kabel vollig abgerollt ist und eine Kapazität von 16 A hat
• Schutzbrille und -handschuhe, Gehorschutz und Sicherheitssschuhe tragen; gegebenenfalls auch eine Schürze tragen
• Stets Teilengriff (5) und Schutzhaube (6) anbringen; das Werkzeug nie ohne sie benutzen
• Beim Anschließlich sicherstellen, daß das Werkzeug ausgeschaltet ist

WÄHREND DER ANWENDUNG

• Das Kabel stets von umlaufenden Teilen des Werkzeuges fernhalten; das Kabel nach hinten - vom Werkzeug weg - halten
• Wenn das Kabel bei der Arbeit beschädigt oder durchtrennt wird, das Kabel nicht berühren, sondern den Netzstecker(softenziehen;das Werkzeug niemals mit beschädigtem Kabel benutzen
• Spindelarretierungsknopf (4) nur dann drücken, wenn Spindel (1) stillsteht
• Hände von umlaufendem Zubehör fernhalten

• Beim Schleifen von Metall entstehen Funken; halten Sie andere Personen sowie brenbare Materialien von Ihrer Arbeitsbereich fern

• Bei elektrischer oder Mechanischer Fehlfunktion das Werkzeug sofort ausschalten und den Netzsteckerziehen

• Falls die Schruppscheibe blockiert ist und dies zu ruckartigen Kräften am Werkzeug führt, ist das Werkzeug(sofort auszuschalten
• Bei Unterbrechung der Stromversorgung oder versehentlichem Ziehen des Netzsteckers ist der Ein/Aus-Schalter (8) sofort zu entriegeln und in die AUS-Stellung zu bringen, um unkontrolliertes Wiederanlaufen zu verhindern
• Nicht soviel Druck auf das Werkzeug ausüben, daß eszum Stillstand kommt

NACH DER ANWENDUNG

• Sobald Sie sich von ihrer Werkzeug entfernen, sollen die sie ausgeschelt werden und sollen den sie sich bewegenden Teile vollkommen zum Stillstand gekommen sein
• Zubehörarfach demAusschaltendesAntriebes nicht durchseitlichesGegendrückengebremstwerden

Die Maschine ist nach EN50144 doppelisoliert; thereof Erdung nicht erforderlich.

WARTUNG

Trennen Sie die Maschine vom Netz, wenn Sie am Mechanismus Wartungsarbeiten ausfuhren müssen.

Reinigen Sie das Maschinengehause regelmäßig mit einem weichen Tuch, vorzugsweise nach jedem Einsatz. Halten Sie die Lufterschlitze frei von Staub und Schmutz. Entfern den Hartnackigen Schmutz mit einem weichen Tuch, angefeucht mit Seifen wasser. Verwenden Sie keine Lösungsmittel wie Benzin, Alkohol, Ammonia, usw. Derartige Stoffe beschädigen die Kunststoffeile.

Die Maschine braucht keine zusätzliche Schmierung. Wenden Sie sich in Störungsfällen, z.B. durch Verschleib eines Teils, an ihren örtlichen SBM Group-Vertragshandler.

UMWELT

Um Transportschäden zu verhinderen, wird die Maschine in einer soliden Verpackung gefelfert. Die Verpackung besteht weltgehend aus verwertbarem Material. Benutzen Sie also die Möglichkeit zum Recyclen der Verpackung. Bringen Sie bei Entsatz die alten Maschinen zu ihren örtlichen SBM Group-Vertagshändler. Er wird sich um eine umweltfreundliche Verarbeitung ihrer alten Maschine bemühen.

Français

Meuleuse d'angle

INTRODUCTION

MEPH TOY EPTAAEIOY 2

DE KONFORMITÄTSERKLÄRUNG CC

Wir erklaren in alleiniger Verantwortung, daß these Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt: EN50144-1, EN50144-2-3, EN55014-1, EN55014-2, EN61000-3-2, EN61000-3-3, gemäß den Bestimmungen der Richtlinien 73/23/EG, 89/336/EG, 98/37/EG.

GERÄUSCH/VIBRATION Gemessen gemäß EN 60 745 beträgt der Schaldruckpegel these Gerätes 93 dB(A) und der Schalleistungspegel 106 dB(A) (Standard-abweichung: 3 dB), und die Vibration 7.53m / s^2 (Hand-Arm Methode).

DE HINWEISE ZUM UMWELTSCHUTZ

Alt-Elektrogeräte sind Wertstoffe, sie gehoren daher nicht in den Hausmüll!

Wir möchten Sie daher bitten, uns mit ihrem aktiven Beitrag regard bei der Ressourcenschonung und beim Umweltschutz zu Unterstützung und diesen Gerät bei den-falls vorhandeneingerichteten Rücknahmestellen abzugeben.
