BWS1700N - Malūnas Bort - Nemokama naudojimo instrukcija

Produkto tipas	Kampinis šlifuoklis (malūnėlis)
Prekės ženklas	Bort
Modelis	BWS1700N
Naudojimas	Šlifavimas, pjovimas, šepetėliavimas, poliravimas
Maksimalus diskų skersmuo	125 mm
Sugerta galia	1700 W
Įtampa	230 V
Dažnis	50 Hz
Tuščiosios eigos greitis	11000 aps/min
Svoris	2,5 kg
Kabelio ilgis	2 m
Garso slėgio lygis	93 dB(A)
Garso galios lygis	106 dB(A)
Vibracija (ranka-žastas)	7,53 m/s²
Izoliacija	Dviguba izoliacija (II klasė)
Jungiklio tipas	Įjungimo/išjungimo su fiksavimu
Pagalbinė rankena	Taip
Rankos apsauga	Taip
Velio fiksavimo mygtukas	Taip
Pridedamos jungės	Prispaudimo jungė ir montavimo jungė
Veržimo raktas	Taip
Suderinamos medžiagos	Metalas, akmuo
Pasirenkami priedai	Šepetėliai, šlifavimo diskai
Priežiūra ir valymas	Valykite minkšta šluoste, sudrėkinta muiluotu vandeniu; nenaudokite tirpiklių
Naudojimas lauke	Reikalingas 30 mA diferencialinis jungiklis
Pogarantinis aptarnavimas	Kreipkitės į vietinį SBM Group platintoją

Dažnai užduodami klausimai - BWS1700N Bort

Kaip pakeisti šlifavimo diską?

Paspauskite Velio fiksavimo mygtuką (4), kad užfiksuotumėte velį, tada naudokite Raktą (3), kad atsuktumėte Prispaudimo jungę (2). Pakeiskite diską ir vėl priveržkite jungę.

Kokią jungę naudoti montuojant diskus?

Naudokite tik pateiktas junges kartu su įrankiu (Prispaudimo jungė ir Montavimo jungė). Niekada nenaudokite reduktorių ar adapterių.

Ar galiu naudoti kitų prekių ženklų diskus, išskyrus SBM Group?

Taip, tačiau laikykitės atitinkamo gamintojo nurodymų ir įsitikinkite, kad priedo leistinas greitis yra ne mažesnis už maksimalų tuščiosios eigos įrankio greitį.

Kaip valyti įrankį?

Reguliariai valykite korpusą minkšta šluoste, sudrėkinta muiluotu vandeniu. Nenaudokite tirpiklių, tokių kaip benzinas, alkoholis ar amoniakas. Ventiliacijos angos turi būti švarios nuo dulkių.

Ką daryti, jei diskas užsiblokuoja darbo metu?

Nedelsiant išjunkite įrankį atleisdami jungiklį. Jei užsiblokavimas sukelia trūkčiojimus, atjunkite kištuką ir išimkite užsiblokavusį diską vadovaudamiesi keitimo instrukcijomis.

Ar galiu naudoti įrankį lauke?

Taip, bet įrankį junkite per diferencialinį jungiklį (FI) su ne didesne kaip 30 mA nuotėkio srove ir naudokite specialų išorinį ilginimo kabelį.

Kokie priedai yra suderinami su šiuo įrankiu?

Įrankis gali priimti šlifavimo/pjovimo diskus, šepetėlius ir šlifavimo diskus. Laikykitės maksimalaus skersmens (125 mm) ir velio specifikacijų (M14).

Kaip užfiksuoti jungiklį įjungtoje padėtyje?

Paspauskite Įjungimo/išjungimo jungiklį (8), tada paspauskite Fiksavimo mygtuką (9). Norėdami išjungti, dar kartą paspauskite jungiklį.

Koks yra rekomenduojamas maksimalus priedų greitis?

Priedų leistinas greitis turi būti ne mažesnis už maksimalų tuščiosios eigos greitį (11 000 aps/min). Naudokite diskus, pažymėtus ne mažesniu greičiu.

Ką daryti gedimo atveju?

Esant elektriniam ar mechaniniam gedimui, išjunkite įrankį ir atjunkite kištuką. Dėl remonto ar dalių keitimo kreipkitės į vietinį SBM Group platintoją.

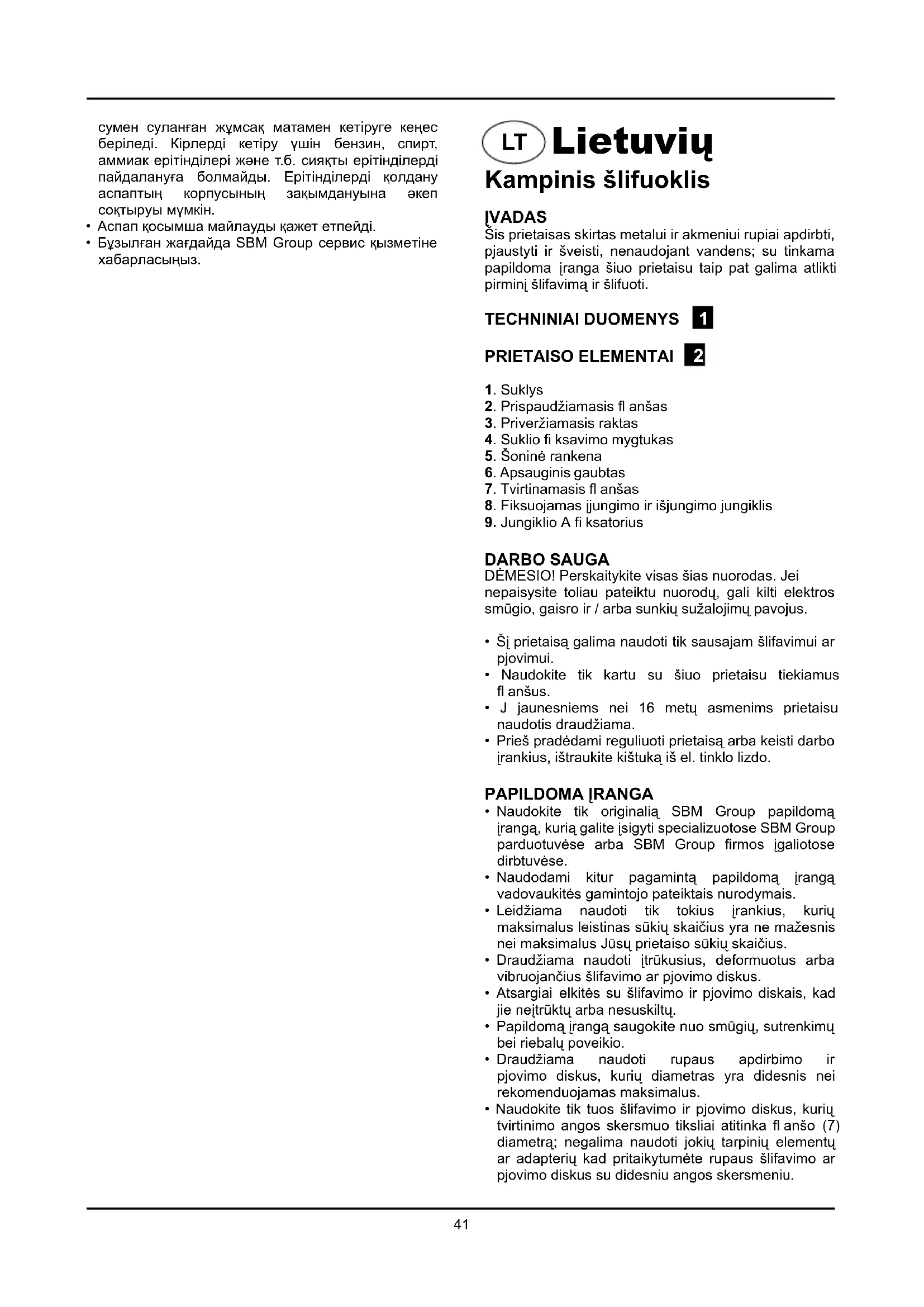

NAUDOJIMO INSTRUKCIJA BWS1700N Bort

Sis prietaisas skirtas metalui ir akmeniui rupiai apdirbti, pjaustyti ir sveisti, nenaudojant vandens; su tinkama papildoma iranga siuo prietaisu taip pat galima atlikti pirmini slifavima ir slifuoti.

1. Suklys
2. Prispaudziamasis fl anas
3. Priveržiamasis raktas
4. Suklio fi ksavimo mygtukas
5. Soniné rankena
6. Apsauginis gaubtas
7. Tvirtinamasis fl anas
8. Fiksuojamas jungimo ir ijsungimo jungiklis
9. Jungiklio A fi ksatorius

DARBO SAUGA

DÉMESIO! Perskátykite visas šias nuorodas. Jei nepaisysite toliau pateiktu nuorodu, gali kilti elektrós smugio, gaisro ir / arba sunkiu sužalojimp pavojus.

• Ši prietaisa galima naudoti tik sausajam šlifavimui ar pjovimui.
• Naudokite tik kartu su šiuo prietaisu tiekiamus fl anšus.
• J jaunesniems nei 16 metu asmenims prietaisu naudotis draudziama.
  Pries pradedami reguluioti prietaisa arba keisti darbo jrankius, istraukite kistuka is el. tinklo lizdo.

PAPILDOMA IRANGA

• Naudokite tik originalia SBM Group papildomaj ranga, kuria galite jsigyti specializuotose SBM Group parduotuvese arba SBM Group firmos igaliotosedirbtuvese.
• Naudodami kitur pagaminta papildoma jranga vadovaukites gamintojo pateiktais nurodymais.
  Leidziama naudoti tik tokius jrankius, kuriu maksimalus leistinas suki skaicius yra ne mazesnis nei maksimalus Jusu prietaiso suki skaicius.
• Draudžiama naudoti i trukusius, deformuotus arba vibruojancius šlifavimo ar pjoyimo diskus.
• Atsargiai elkités su šlifavimo ir pjoyimo diskais, kad jie nejtruktu arba nesuskiltu.
• Papildomā jrangā saugokite nuo smūgiu, sutrenkimu bei riebalu poveikio.
• Draudžiama naudoti rupaus apdirbimo in pjoyimo diskus, kuriq diametras yra didesnis nei rekomenduojamas maksimalus.

• Naudokite tik tuos šlifavimo ir pjoyimo diskus, kuriu tvirtinimo angos skersmuo tiksliai atitinka fl anso (7) diameter; negalima naudoti jokiūtarpiniū elementu ar adapteriu kad pritaikytumete rupaus šlifavimo ar pjoyimo diskus su didesniu angos skersmeniu.

• Draudziama naudoti tokius šlifavimo ar pjoyimo irankius, kuriu tvirtinimo angos sriegio ilgis yra trumpesnis, nei prietaiso suklio sriegio ilgis.

• Jokiu budu nenaudokite papildomos jrangos su uždaru sriegiu, kurio matmenys mažesni nei M14 x 21 mm.

EKSPLOATACIJLA LAUKE

• Prietaisaq prijunkite prie elektros tinklo per nuotékio srovès apsaugini ijsungikli (Fl-), kurio minimali suveikimo srové yra ne didesné kaip 30mA .
• Naudokite tik lauko darbams skirtus ilginamuosius laidus su hermetiskomis juntimis.

PRIŠ EKSPLOATACIJA

• Pries pradedant naudoti prietaisa pirma karta, rekomenduojame igyti practiniu ziniu.
• Draudziama apdirbti medziagas, kuriu sudetyje yra asbesto (asbestas pasizymi vezj sukelianciu poveikiu).
• Naudokite tinkamas apsaugos priemones, jei dirbant gali susidaryti pavojingos sveikatai, greitai užsiliepsnojancios arba sprogios dulkés (kai kuriu medziagü dulkés gali sukelti vžj); todél yra butina dirbti su apsauginiu respiratoriumi ir naudoti tinkama išorinio nusiurbimo jrenginj, jei yra numatyta galimybè jj prijungti prie irankio.
• Pries pradédami dirbti, patikrinkite, pvz., metalo detektoriumi, ar darbo vietoje nera pasléptu elektrós laidu, duju ar vandens vamzdžiu.
• Frezuodami griovelius elkites atsargiai, ypač jei darote ipjovas atraminëse sienose (isilginës ipjovos atraminëse sienose dažniausiai yra reglamentuojamos atitinkamais valstybës teisiniais aktais; šiu reglamenti reikalavimü butina laikytis).
• Jei ruosinio svorio neužtenka, kadjis liktu stabilioje padetyje, jtvirtinkite ji.
• Prietaisa draudziama tvirtinti spaustuvuose.
• Naudodami ilginamuosius laidus atkreipkite demesi, kad laidas butu visiskai isvyniotas ir pritaikytas 16 A el. srovei.

Užsidékite apsauginius akinius, ausines, mūvěkite pirstines ir avěkite apsauginius batus; jei reikia, devěkite ir prijuoste.

• Visuomet naudokite šonine rankena (5) ir apsauginj gaubta (6); nedirbkite su prietaisu be ju.
• Pries kišdami kištukaj elektros lizda jsitikinkite, kad prietaisas yra ijsjungtas.

EKSPLOATACIJA

• Pasirūpinkite, kad maitinimo laidas nebūtu arti besisukančiu prietaiso daliu; klokite jj kuo toliau už prietaiso.
• Jei darbo metu laida pazeisite arba perpjausite, jo nelieskite, bet tuoj pat iStraukite kistuka is elektros tinklo lizdo; jokiu budu nedirbkite su prietaisu, jei jo laidas pazeistas.
• Suklio fiksavimo mygtuka (4) spauskite tik tada, kai suklys (1) nesisuka.
• Nelieskite rankomis besisukanciu darbo jrankiu.

• Slifuojant metala kyla kibirkstys; atkreipkite demesi, kad Jums dirbant aplink nebutu degiu medziagur ar kitu asmenu, kurios galetu suzeisti lekiancios kibirkstys.

• Atsiradus elektrinio ar mechaninio podudzio gedimams, prietaisa tuoj pat ijsjunkite ir iistraukite kistuka is elektros tinklo lizdo.

• Jei pjovimo diskas jstringa ir prietaisas pradeda trukcioti, tuojau pat jj isjunkite.
• Jei nutruksta elektros sroves tiekimas arba netycia iStraukiate kistuka is elektros lizdo, tuojau pat atblokuokite jjungimo ir isjungimo jungikli (8) ir perjunkite ji padetj "OFF"; taip apsisaugosite nuogalimo savaiminio jsijungimo vel atsiradius srovei.
  Dirbdami neapkraukite prietaiso tiek, kadjis sustotu.

PO EKSPLOATACIJOS

• Pries padedami prietaisa jj isjunkite ir palaukite, kol visos besisukancios joDALYS visisiakai sustos.
• Iśjunge prietaisa, besisukanciu darbo irankiu nestabdykite spausdami juos i šona.

Irankis yra su dviguba izoliacija, todél jo nereikia jzeminti.

TECHNINIS APTARNAVIMAS IR PrieziURA

Pries atlikdami jrankio techninio aptarnavimodarbus, istraukite kištuka is maitinimo tinklo!

Kiekviena karta baigus dirbti rekomenduojama minkstu audiniu ar servetele nuvaltyi nuo jrankio korpuso ir ventiliacini angpurva bei dulkes. Isisenéjusi purva rekomenduojama salinti minkstu audiniu, suvilgytu muiliname vandenye. Jokiais budais negalima naudoti tirpikliu: benzino, spirito, amoniako tirpalu in pan., kurie gali pazeisti jrankio korpusa.
- Irankio nereikia papildomai sutepti.
- Sugedes irankuii, kreipkites i SBM Group Aptarnavimo tarnyba.

APLINKOS APSAUGA

Siekiant nepazeisti gaminio gabenant,jis yra apsaugotas specialia pakuote. Daugumpa kakavimo medziagugalima pakartotinai perdirbti,todel prasome pristatyjjas i artimiausia atlieku perdirbimo imone.Pasibaigus gaminio tinkamumo naudoti laikui, atiduokite jiutiluzoti Aptarnavimo tarrybai ar artimiausiam SBM Group platintojui.

LV Latviešu

Lenka slipmasina

IEVADS

Sis elektroinstruments ir paredzets metala un murejumu slipeesanai, griesanai un rupjai slipeesanai, izmanto-jot sausas apstrades metodes; iestiprinot instrumenta piemerotus darbinstrumentus, to var izmantot ari vircmu attiriisanai (ar suku) un smalkai slipeesanai

TEHNISKIE PARAMETRI 1

INSTRUMENTA ELEMENTI 2

1. Darbvarpsta
2. Piespiedej uzgieznis
3. Uzgrieznu atslega
4. Darbvarpstas fiksacijas poga
5. Papild rokturis
6. Aizsargs
7. Atbalsta paplaksne
8. lesledzecs ar fiksaciju
9. Poga iesledzega fikseshanai

JUSUDROSBAI

UZMANIBU! Rupigi izlasiet sos noteikumus. Seit sniegto darba drośibas noteikumu neieverośana var izraisitugunsgreku un but par celoni elektriskajam triecienamvai nopietnam savainojumam.

• Lietojiet so instrumentu tikai sausai slipesanai un griesanai
• Izmantojiet tikai instrumenta piegades komplektai etilpstoos piespiedeju z grieznus
• Ar so instrumentu nav atjauts stradat personam, kuras jaunakas par 16 gadiem
• Pirms instrumenta reguleşanas vai palig piederumu nomainas atvienojiet to no barojsa elektrotikla

PAPILDPIEDERUMI

• Lietojiet originados firmas SBM Group papild pigeonumus; iegadajoties tos pie firmas SBM Group oficiala izplatitaja
• Uzstadot vai izmantojot citu firmu papild piederumus, ieverojiet to ražotaju sniegtas instrukcijas
• Lietojiet tikai tādus darbinstrumentus, kurupiejaujamais darbības ātrums ir vismaz tikpat liels, kā instrumentas maksimalais suksgaitas ātrums
• Nelietojiet bojatus, izbalansetus vai vibrejosus slipdiskus vai griesanas diskus
  Lai slipiskos un griesanas diskos nerastos plaisas un luzumi, apejieties ar tiem uzmanigi un pieversiet veribu so darbinstrumentu drošai uzglabāsanai
• Sargajiet darbinstrumentus no triecieniem, sitieniem un smervielam
• Neizmantojiet slipdiskus vai griesanas diskus, kuru diametrs parsniedz instrumenta tehniskajos parametros uzradito maksimalo izmeru
  Lietojiet tikai tadus slipdiskus vai griesanas diskus, kuru centrala atvere ir uzvietojama uz atbalsta paplaksnes (7) ciesi, bez speles; nelietojiet palig

piederumus vai adapterus, lai pielagotu uzstadiisanai slipdiskus vai griesanas diskus ar lielaka diametra centralo atveri

TRIUKSMINGUMAS/VIBRACIJASio prietaiso triuksmingumas buvo ismatuotas pagal EN 60 745 reikalavimus keliamo triuksmo garso slegio lygis siekia 93 dB(A) ir akustinio galingumo lygis 106 dB(A) (standartinis nuokrypis:3 dB),ir vibracijos pagreitis rankos plastakos srityjetipiniu atveju yra mazesnis, kaip 7.53~m / s^2

LV DEKLARACIJAPARATBILSTIBUSTANDARTIEM CC

Mēs ar pilnu atbildibu pazinojam, ka sis izstradajums atbilst standartiem vai standartizacijas dokumentiem EN50144-1, EN50144-2-3, EN55014-1, EN55014-2, EN61000-3-2, EN61000-3-3, un ir saskaṇa ar direktivam 73/23/EG, 89/336/EG, 98/37/EG.

TROKŠNIS/VIBRACIJA Saskaarstandaru EN 60745 noteiktais instrumenta radita trokna skanas spiedena limenis ir 93 dB(A) un skanas jaudas limenis ir 106 dB (A) (pie tipiskas izkliedes: 3 dB), un vibracijas intensitateir 7.53m / s^2 (stradajot rokas rezima).

EE VASTAVUSDEKLARATSIOON

Kinnitame ainuvastutajana, et see toode vastab jargmistele standarditele voi normdkumentidele: EN50144-1, EN50144-2-3, EN55014-1, EN55014-2, EN61000-3-2, EN61000-3-3, vastavalt direktiivde 73/23/EU, 89/336/EU, 98/37/EU nouetele.

MURA/VIBRATSION Vastavalt kooskolas normiga EN 60745Iabiviud moitmistele on antud seadme helirohk 93 dB(A) ja helitugevus 106 dB(A) (standardkorvalekalle: 3 dB), ja vibratsion 7.53 m/s2 (kae-randommeetod).

Product management

V. Nosik

SBM group GmbH

Kurfurstendamm 21

Nemeskite elektriniu jrankiu, papildomos jrangos ir pakuotas i buitiniu atlieku konteinerius (galioja tik ES valstybems). Pagal ES Direktyva 2002/96/EG del naudotu elektriniu ir elektroniniu prietaisu attleku utilizavimo ir pagal vietiinus valstybes jstatymus atitarnave elektrinaij rankiai turi buti surenkami atskirai ir gabenami i antriniu zaliavu tvarkymo vietas, kur jie turi buti sunaikinami ar perdirbami aplinkai nekensmingu budu

LV APKARTEJAS VIDES AIZSARDZIBA

Neizmetiet elektroiekartas, piederumus un iesainojuma materialus sadzives atkritumos (tikai ES valstim). Saskaanar Eiropas Direktivu 2002/96/EG par lietotajam elektroiekartam, elektronikas iekartam un tase ieklausanu valsts likumdoisanai letotas elektroiekartas ir jasavac atseviski un janogadā otrreiznjai pärsträdei videi draudzigā veidā

EE KESKONNAKAITSE
