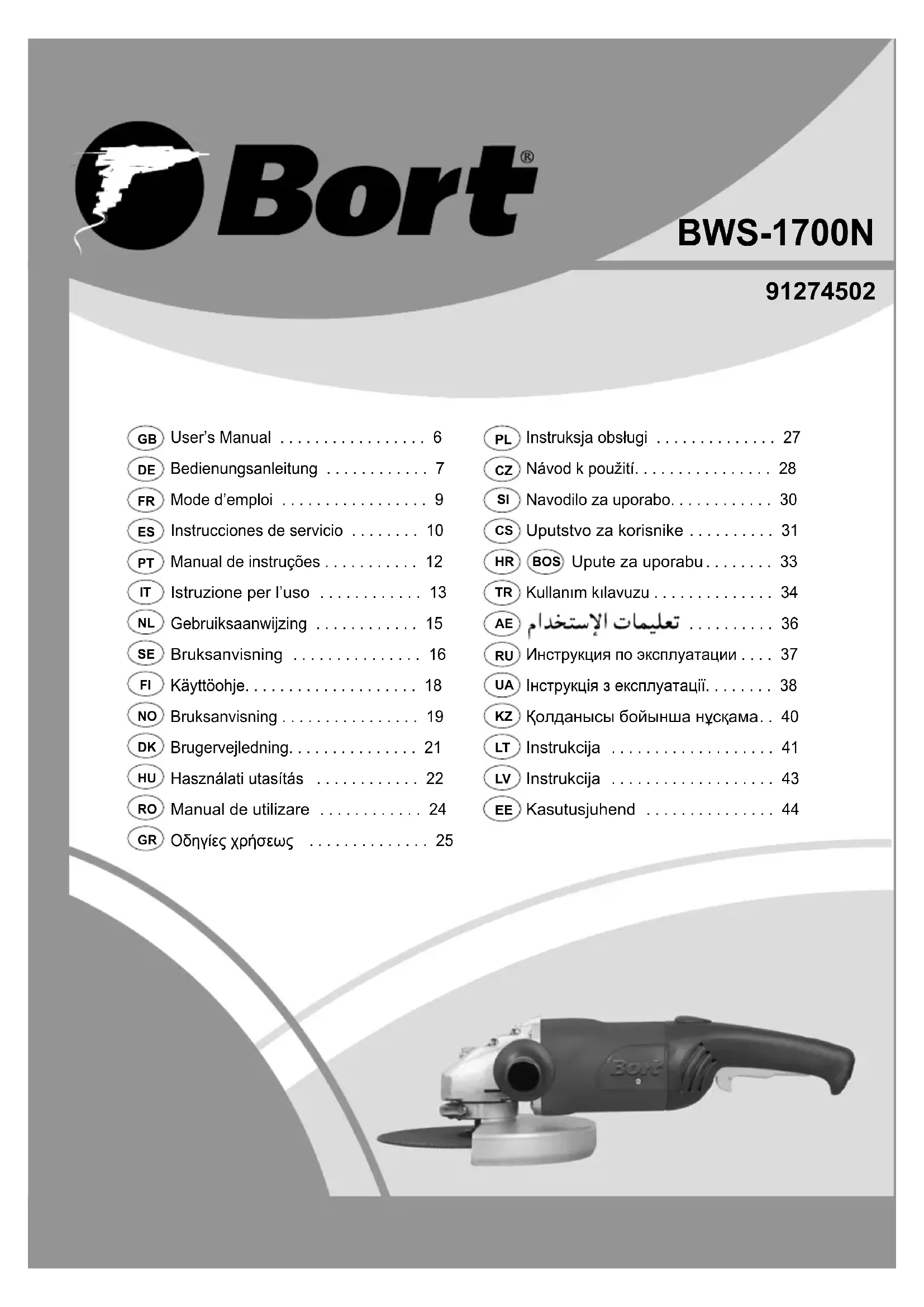

BWS1700N - Broyeur Bort - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Meuleuse angulaire (broyeur)
Marque	Bort
Modèle	BWS1700N
Usage	Meulage, tronçonnage, ébarbage, brossage, ponçage
Diamètre maxi des disques	125 mm
Puissance absorbée	1700 W
Tension	230 V
Fréquence	50 Hz
Vitesse à vide	11000 tr/min
Poids	2,5 kg
Longueur du câble	2 m
Niveau de pression sonore	93 dB(A)
Niveau de puissance sonore	106 dB(A)
Vibrations (main-bras)	7,53 m/s²
Isolation	Double isolation (classe II)
Type d'interrupteur	Marche/arrêt avec blocage
Poignée auxiliaire	Oui
Protège-main	Oui
Bouton de blocage d'arbre	Oui
Brides fournies	Bride de serrage et bride de montage
Clé de serrage	Oui
Matériaux compatibles	Métal, pierre
Accessoires en option	Brosses, plateaux de ponçage
Entretien et nettoyage	Nettoyer avec un chiffon doux humecté d'eau savonneuse ; ne pas utiliser de solvants
Utilisation à l'extérieur	Nécessite un disjoncteur FI 30 mA
Service après-vente	Contacter votre distributeur SBM Group local

FOIRE AUX QUESTIONS - BWS1700N Bort

Comment remplacer le disque de meulage ?

Appuyez sur le Bouton de blocage de l'arbre (4) pour bloquer l'arbre, puis utilisez la Clé (3) pour desserrer la Bride de serrage (2). Remplacez le disque et resserrez la bride.

Quel type de bride utiliser pour le montage des disques ?

Utilisez uniquement les brides livrées avec l'outil (Bride de serrage et Bride de montage). Ne jamais utiliser de réducteurs ou adaptateurs.

Puis-je utiliser des disques d'autres marques que SBM Group ?

Oui, mais respectez les instructions du fabricant concerné et assurez-vous que la vitesse admissible de l'accessoire est au moins égale à la vitesse à vide maximale de l'outil.

Comment nettoyer l'outil ?

Nettoyez régulièrement le boîtier avec un chiffon doux humecté d'eau savonneuse. N'utilisez pas de solvants comme l'essence, l'alcool ou l'ammoniaque. Les fentes d'aération doivent être exemptes de poussière.

Que faire si le disque se bloque pendant le travail ?

Mettez immédiatement l'outil hors service en relâchant l'interrupteur. Si le blocage provoque des saccades, débranchez la fiche et retirez le disque bloqué en suivant les instructions de remplacement.

Puis-je utiliser l'outil à l'extérieur ?

Oui, mais branchez l'outil via un disjoncteur différentiel (FI) avec un courant de défaut de 30 mA maximum et utilisez un câble de prolongement spécial extérieur.

Quels accessoires sont compatibles avec cet outil ?

L'outil peut accepter des disques de meulage/tronçonnage, des brosses et des plateaux de ponçage adaptés. Respectez le diamètre maximal (125 mm) et les spécifications de l'arbre (M14).

Comment verrouiller l'interrupteur en position marche ?

Appuyez sur l'Interrupteur marche/arrêt (8) puis poussez le Bouton de verrouillage (9). Pour arrêter, appuyez à nouveau sur l'interrupteur.

Quelle est la vitesse maximale des accessoires recommandée ?

La vitesse admissible des accessoires doit être au moins égale à la vitesse à vide maximale de l'outil (11 000 tr/min). Utilisez des disques marqués avec une vitesse au moins aussi élevée.

Que faire en cas de panne ?

En cas de dysfonctionnement électrique ou mécanique, mettez l'outil hors service et débranchez la fiche. Contactez votre distributeur SBM Group local pour toute réparation ou remplacement de pièces.

MODE D'EMPLOI BWS1700N Bort

Cet outil sert au meulage, au tronçonnage et à l'ébarbage de pieces en métal et en pierre sans utiliser de l'eau; combiné avec des accessoires spécifique, cet outil peut également servir au brossage et au ponçage

SPECIFICATIONS TECHNIQUES 1

ELEMENTS DE L'OUTIL 2

1. Arbre
2. Bride de serrage
3. Clé
4. Bouton de blocage de l'arbre
5. Poignée auxiliaire
6. Protège-main
7. Bride de montage
8. Interrupteur marche/arrêt de verrouillage
9. Bouton de verrouillage de l'interrupteur

SECURITE

ATTENTION! Lisez toutes les instructions. Le nonrespect des instructions indiquées ci-après peut entraîner un choc électrique, un incendie et/ou de graves blessures sur les personnes.

• Utilisez uniquement cet outil pour le meulage et le tronçonnage à sec
  Utilisez uniquement les brides livrées avec l'outil
• Cet outil est interdir aux jeunes n'ayant pas atteint l'age de 16 ans
• Toujours débranchez l'outil avec tout réglage ou changement d'accessoire

ACCESSIONS

• Utilisez les accessoires d'origine SBM Group en vente chez votre concessionnaire SBM Group
  Pour le montage et l'utilisation d'accessoires n'était pas de la marque SBM Group, observez les instructions du fabricant concerné
• La vitesse admissible des accessoires utilisés doit être au moins aussi élevée que la vitesse à vide maximale de l'outil
• N'utilise jamais de disques de meulage/tronçonnage endommages, déformés ou vibrants
• Traitez et stockez les disques de meulage/tronçonnage avec précaution pour éviter de les endommager
• Protégéz les accessoires contre les impacts, les chocs et laGRAisse
• Ne pas utiliser une dimension de disques à meuler/ tronçonnner autre que le diamètre recommendé
• Utilisez uniquement les disques de meulage/ tronconnage dont l'orifi ce s'adapte parfaitement à la bride de montage (7); n'utilisez jamais de réducteurs ni d'adaptateurs pour ajuster des disques ayant un orifi ce plus grand
• Ne jamais utilisez de disques de meulage/ tronçonnage ayant un orifice filédondt le filt n'est

pas suffiSAMMENT long pour recevoir la longueur de I'arbre de I'outil
- Ne jamais utilisez d'accessoires avec un orifice filtré borgne plus petit que M14 x 21 mm

UTILISATION A L'EXTERIEUR

• Branchez l'outil par l'intérimédiaire d'un coupe-circuit (FI) avec courant de réaction de 30 mA au maximum
• Toujours utilisez un cable de prolongement spécial pour l'extérieur équipé d'une prise résistant aux éclaboussures

AVANT L'USAGE

• Avant d'utiliser l'outil pour la première fois, s'en faites enseigner le maniement pratique
• Ne pas travailliez de matérielux contenant de l'amiente (l'amiente est considérée comme étant cancérigène)
• Prenez des mesures de sécurité, lorsque des poussières nuisibles à la santé, incluents ou explosives peuvent être générées lors du travail (certaines poussières sont considérées comme étant cancerigénes); portez un masque anti-poussières et utilisez un dispositif d'aspiration de poussières/ de copeaux s'il est possible de raccorder un tel dispositif
• Faites attention aux cablages électriques ou aux tuyauteries de gaz et d'eau cachées; contrôle toujours les lieux de travail par exemple à l'aide d'un détector de métaux
• Faites fort attention à la découpe d'entailles, particulièrement dans des murs de soutenement (les murs de soutenement sont soumis à des régulations en fonction du pays; il faut en toutes circonstances observer ces régulations)
• Serrez la piece dans le cas où elle ne resterait pas stationnaire de par son propre poids
• Ne pas serrez l'outil dans un etau
  Utilissez un cable de prolongement complètement déroulé et de bonne qualité d'une capacité de 16 A
• Utilisez des lunettes et des gants de protection, des casques anti-bruit et des chaussures solides; au besoin, utilisez un tablier
• Toujours placez la poignee auxiliaire (5) et le protégemain (6); ne jamais utilisez l'outil sans avoir pris cesdispositions
  S'assurez que l'outil est hors service en le branchant

PENDANT L'USAGE

• Tenez le cable à distance des parties mobiles de l'outil; orientez le cable vers l'arrière le plus loin possible de l'outil
• Si le cable a eté endommagé ou coupé pendant le travail, ne pas y touchez, mais débranchez immédiatement la fi che; ne jamais utilisez l'outil avec un cable endommagé
• Poussez uniquement le bouton de blocage (4) lorsque l'arbre (1) est à l'arrêt
• Ne pas approche les mains des accessoires en rotation
• Lors du meulage de métal, des étincelles se produit; veillez à ce que d'autres personnes et du matériel combustible ne se trouvent pas dans les environns immédiats de ce travail
• En cas de dysfonctionnement électrique ou

mécanique, mettez directement l'outil hors service et débranche la fi che

• Au cas où le disque de tronçonnage est bloqué, ayant pour conséquence des saccades, mettez directement l'outil hors service
• En cas d'interruption de courant ou de débranchement accidentel de la fi che, débloquez immédiatement l'interrupteur marche/arrêt (8) et le tirez en positon OFF pour éviter une remise en route non contrôleé
• Ne pas exercez une pression excessive sur l'outil, de sorte qu'il s'arrête

APRES L'USAGE

• Avant de déposer l'outil, mettez le moteur hors service et s'assurez que toutes les pieces mobiles se sont complètement arrêtées
• Àprous la mise hors service, ne jamais arrêtez la rotation de l'accessoire en exerçant une force latérale

La machine est doublement isolée conformément a la norme EN50144; un fi I de mise à la terre n'est pas donc pas nécessaire.

ENTRETIEN

Assurez-vous que la machine n'est pas sous tension si vous allez proceder à des travaux d'entretien dans son système mécanique.

Nettoyez régulièrement le carter au moyen d'un chiffon doux, de préférence à Tissue de chaque utilisation. Veillez à ce que les fentes d'aération soient indemnes de poussière et de salettes.

En présence de saleté tenace, employez un chiffon doux humecté d'eau savonneuse. Proscrivez l'emploi de solvants comme l'essence, l'alcool, l'ammoniaque etc. car ces substances attaquent les pieces en plastique. Cette machine ne nécessite pas de graissage supplémentaire.

En cas de panne survenue par exemple à la suite de l'usure d'une piece, contactez votre distributeur SBM Group local.

ENVIRONNEMENT

Pour éviter les dommages liés au transport, la machine est livré dans un emballage robuste. L'emballage est autant que possible constitué de matériel recyclable. Veuillez par conséquent destiner cet emballage au recyclage.

Si vous allez changer de machines, apportez les machines usages à votre distributeur SBM Group local qui se chargea de les traiter de la maniere la plus ecologique possible.

ES Espanol

Amoladora angular

INTRODUCCION

Nous déclarons sous notre propre responsabilité que ce produit est en conformité avec les normes ou documents normalisés suivants: EN50144-1, EN50144-2-3, EN55014-1, EN55014-2, EN61000-3-2, EN61000-3-3, conforme aux réglementations 73/23/CEE, 89/336/CEE, 98/37/CEE.

BRUIT/VIBRATION Mesuré selon EN 60745 le niveau de la pression sonore de cet outil est 93 dB(A) et le niveau de la puissance sonore 106 dB(A) (déviation standard: 3 dB), et la vibration 7.53m / s^2 (methode main-bras).

Tout apparéil électriche usé est une matière recyclable et ne fait pas pas partie des ordures menagères! Nous vous demandons de bien pouvoir nous soutenir en contribuant activement au menagement des ressources et à la protection de l'environnement en déposant cet apparéil dans sites de collecte(si existants).
