BWS2000US - Zerkleinerer Bort - Kostenlose Bedienungsanleitung

Produkttyp	Winkelschleifer/Maschine
Marke	Bort
Modell	BWS2000US
Hauptverwendung	Schleifen, Trennen, Entgraten von Metall und Stein im Trockenschliff
Nebenverwendungen	Bürsten und Schleifen (mit spezifischem Zubehör)
Stromversorgung	Einphasen-Wechselstrom (230 V ~ 50 Hz)
Nennleistung	2000 W (geschätzt)
Leerlaufdrehzahl	11.000 U/min (geschätzt)
Max. Scheibendurchmesser	125 mm (geschätzt)
Spindeldurchmesser	M14
Flanschtyp	Spannflansch und Montageflansch
Schalter	Ein/Aus mit Verriegelung
Spindelarretierungsknopf	Ja
Zusatzhandgriff	Ja, im Lieferumfang enthalten
Handschutz	Ja, im Lieferumfang enthalten
Elektrischer Schutz	Doppelisolierung (Schutzklasse II), ohne Erdungskabel
Schalldruckpegel	104,2 dB(A)
Schallleistungspegel	91,2 dB(A)
Vibration (Hand-Arm)	5,48 m/s²
Wartung und Reinigung	Gehäuse mit einem weichen Tuch reinigen, ggf. mit etwas Seifenwasser befeuchtet. Keine Lösungsmittel verwenden. Keine zusätzliche Schmierung erforderlich.
Originalzubehör	Flansch, Schlüssel, Zusatzhandgriff, Handschutz im Lieferumfang enthalten. Verwenden Sie ausschließlich Zubehör von SBM Group oder Konformes.
Reparierbarkeit	Wenden Sie sich für Reparaturen oder Ersatzteile an einen autorisierten SBM Group Händler.
Wichtige Sicherheitshinweise	Alle Anweisungen lesen. Nur zum Trockenschleifen/-trennen verwenden. Vor Einstellungen Netzstecker ziehen. PSA tragen (Schutzbrille, Handschuhe, Gehörschutz, Schuhe).
Mindestnutzungsalter	16 Jahre
Entsorgung	Altgerät: Nicht in den Hausmüll geben. Bei einer Wertstoffsammelstelle oder bei Ihrem SBM Group Händler zur Entsorgung abgeben.
Abmessungen (L x B x H)	Ca. 300 x 100 x 120 mm (Schätzung)
Gewicht	Ca. 2,5 kg (Schätzung)

Häufig gestellte Fragen - BWS2000US Bort

Was ist die Hauptfunktion dieser Schleifmaschine?

Diese Bort BWS2000US Schleifmaschine ist für das Schleifen, Trennen und Entgraten von Metall- und Steinwerkstücken im Trockenschliff konzipiert. Mit geeignetem Zubehör kann sie auch zum Bürsten und Schleifen verwendet werden.

Welches Zubehör wird mit dem Werkzeug geliefert?

Das Werkzeug wird mit einem Spannflansch, einem Schlüssel, einem Zusatzhandgriff und einem Handschutz geliefert. Verwenden Sie nur Originalzubehör von SBM Group oder mit dem M14-Flansch kompatibles Zubehör.

Wie wechselt man die Schleifscheibe?

Zuerst das Werkzeug vom Netz trennen. Drücken Sie den Spindelarretierungsknopf, um die Spindel zu blockieren, und lösen Sie dann mit dem mitgelieferten Schlüssel den Flansch. Wechseln Sie die Scheibe und ziehen Sie den Flansch wieder fest. Überprüfen Sie, ob die Scheibe frei läuft, bevor Sie das Werkzeug wieder einschalten.

Welche Sicherheitsvorkehrungen sind zu beachten?

Tragen Sie stets Schutzbrille, Handschuhe, Gehörschutz und festes Schuhwerk. Verwenden Sie das Werkzeug niemals ohne Zusatzhandgriff und Handschutz. Ziehen Sie den Netzstecker bei jeder Einstellung oder beim Wechsel von Zubehör. Achten Sie darauf, dass das Kabel von beweglichen Teilen ferngehalten wird.

Kann dieses Werkzeug im Freien verwendet werden?

Ja, aber Sie müssen es über einen Fehlerstromschutzschalter (FI) mit maximal 30 mA anschließen und ein spezielles Außenverlängerungskabel mit wasserdichter Steckdose verwenden.

Wie wird die Schleifmaschine gewartet?

Reinigen Sie das Gehäuse regelmäßig mit einem weichen, trockenen oder leicht mit Seifenwasser angefeuchteten Tuch. Verwenden Sie niemals Lösungsmittel wie Benzin oder Alkohol. Die Lüftungsschlitze müssen staubfrei sein. Keine zusätzliche Schmierung erforderlich.

Was tun bei Blockieren der Scheibe?

Wenn die Scheibe während der Verwendung blockiert, schalten Sie das Werkzeug sofort aus, indem Sie den Schalter loslassen. Ziehen Sie den Netzstecker, entfernen Sie das blockierende Objekt und setzen Sie die Arbeit fort.

Kann ich Scheiben anderer Marken verwenden?

Es wird empfohlen, Originalzubehör von SBM Group zu verwenden. Wenn Sie andere Marken verwenden, befolgen Sie die Anweisungen des betreffenden Herstellers und stellen Sie sicher, dass die zulässige Drehzahl des Zubehörs mindestens der Leerlaufdrehzahl des Werkzeugs entspricht (geschätzt 11.000 U/min). Verwenden Sie niemals beschädigte Scheiben.

Wie wird das Gerät am Ende seiner Lebensdauer entsorgt?

Dieses Gerät darf nicht mit dem Hausmüll entsorgt werden. Geben Sie es an einer geeigneten Sammelstelle ab oder bringen Sie es zu Ihrem örtlichen SBM Group Händler, der es umweltgerecht entsorgt.

Was tun, wenn das Werkzeug nicht startet?

Überprüfen Sie zuerst, ob der Stecker richtig eingesteckt ist und das Kabel nicht beschädigt ist. Stellen Sie sicher, dass die Verriegelungstaste des Schalters entriegelt ist. Wenn das Problem weiterhin besteht, wenden Sie sich zur Reparatur an einen autorisierten SBM Group Händler.

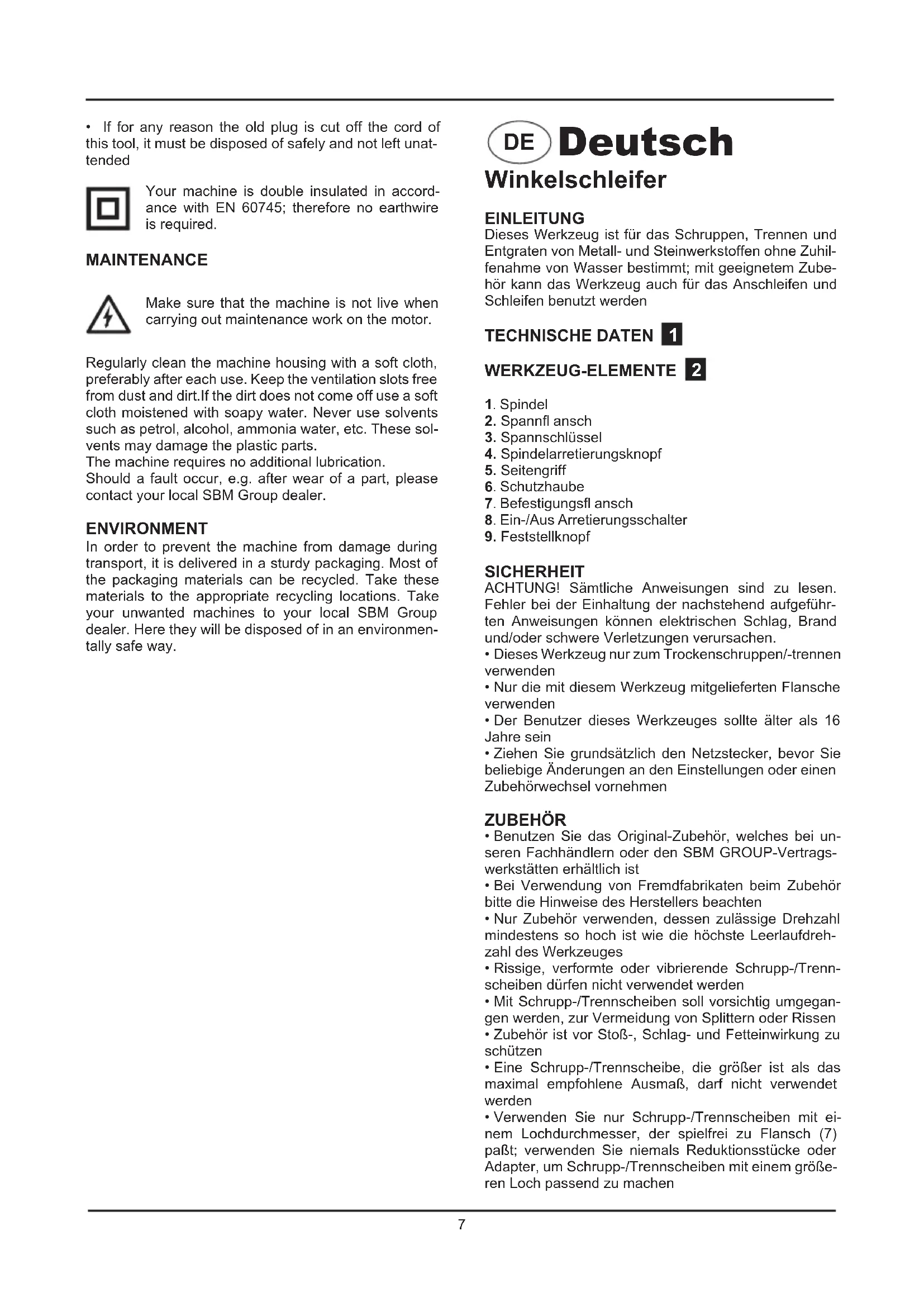

BEDIENUNGSANLEITUNG BWS2000US Bort

Dieses Werkzeug ist für das Schruppen, Trennen und Entgraten von Metall- und Steinwerkstoffen ohne Zuhilfenahme von Wasser bestimmt; mit geeignetem Zubehör kann das Werkzeug auch für das Anschleifen und Schleifen benutzt werden

TECHNISCHE DATEN 1

WERKZEUG-ELEMENTE 2

1. Spindel
2. Spannfl ansch
3. Spannschlüssel
4. Spindelarretierungsknopf
5. Seitengriff
6. Schutzhaube
7. Befestigungsf ansch
8. Ein-/Aus Arretierungsschalter
9. Feststellknopf

SICHERHEIT

ACHTUNG! Sümmtliche Anweisungen sind zu denen. Fehler bei der Einhaltung der nachstehend aufgeführten Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

• Dieses Werkzeug nur zum Trockenschruppen/-trennen verwenden
• Nur die mit diesen Werkzeug mitgelieferten Flansche verwenden
• Der Benutzer theses Werkzeuges solle alter als 16 Jahre sein
• Ziehen Sie grundsatzlich den Netzstecker, bevor Sie beliebige Änderungen an den Einstellungen oder einen Zubehorwechseln vornehmen

ZUBEHÖR

• Benutzen Sie das Original-Zubehor, welches bei unsen Fachhandlern oder den SBM GROUP-Vertragswerkstätten erhältlich ist
• Bei Verwendung von Fremdfabrickaten beim Zubehöritte die Hinweise des Herstellers beachten
• Nur Zubehor verwenden, dessen zulässige Drehzahl mindestens so hoch ist wie die höchste Leerlaufdrehzahl des Werkzeuges
  Rissige, verformte oder vibrierende Schrupp-/Trennscheiben)durfen nicht verwendet werden
• Mit Schrupp-/Trennscheiben soll vorsichtig umgegan-gen werden, zur Vermeidung von Splittern oder Rissen
• Zubehör ist vor Stöß-, Schlag- und Feteinwirkung zu schätzen
• Eine Schrupp-/Trennscheibe, die größter ist als das maximal empfohlene Ausmaß,arf nicht verwendet werden

• Verwenden Sie nur Schrupp-/Trennscheiben mit einem Lochdurchmesser, der spielfrei zu Flansch (7) paßt; verwenden Sie niemals Reduktionstücks oder Adapter, um Schrupp-/Trennscheiben mit einem größeren Loch passend zu machen

• Verwenden Sie niemals Schrupp-/Trennscheiben mit einem Loch, dessen Gewindelänge nicht mindestens der Länge der Gewindespindel des Werkzeuges entspricht

• Verwenden Sie niemals Zubehör mit geschlossen gemiwinde unter einer Höhe von M14 x 21 mm

ANWENDUNG IM FREIEN

• Das Werkzeug über einen Fehlerstrom- (Fl) Schutzschalter mit einem Auslösestrom von 30 mA Max. anschließen
• Nur ein Verlängerungskabel benutzen, das für die Anwendung im Freien vorgesehen und mit einer spritzwassergeschützten Anschlußstelle versehen ist

VOR DER ANWENDUNG

• Vor der erstmaligen Anwendung des Werkzeuges wird die Einholung praktischer Informationen empfohlen

• Bearbeiten Sie kein asbesthaltiges Material (Asbest gilt als krebserrend)

• Treffen Sie Schutzmaßnahmen, wenn beim Arbeiten gesundheitsschädliche, brennbare oder explosive Stäube entstehen können (manche Stäube gelten als krebsertragend); tragen Sie eine Staubschutzmaske und verwenden Sie, wenn anschließbar, eine Staub-/Späneabsaugung

• Auf versteckte Elektrokabel oder Gas- und Wasserleitungen achten; den Arbeitsbereich prufen, beispieleweise mit einem Metaldetektor
• Beim Nutenfräsen muß vorsichtig vorgegangen werden, insbesondere in tragenden Wänden (Langlocher in tragenden Wänden sind Gegenstand landesspezifischer Vorschriften; diese Vorschriften sind unter allen Umständen einzuhalten)
• Das Werkstück einspannen, falls es nicht aufgrund seines Eigengewichtes in der Ruhelage verharrt
• Das Werkzeugarf nicht in einen Schraubstock gespannt werden
• Bei Benutzung von Verlängerungskabeln ist darauf zu achten, daß das Kabel vollig abgerollt ist und eine Kapazität von 16 A hat
• Schutzbrille und -handschuhe, Gehorschutz und Sicherheitsschuhe tragen; gegebenenfalls auch eine Schürze tragen
• Stets Teilengriff (5) und Schutzhaube (6) anbringen; das Werkzeug nie ohne sie benutzen
• Beim Anschlieben sicherstellen, daß das Werkzeug ausgeschaltet ist

WÄHREND DER ANWENDUNG

• Das Kabel stets von umlaufenden Teilen des Werkzeuges fernhalten; das Kabel nach hinten – vom Werkzeug weg - halten
• Wenn das Kabel bei der Arbeit beschädigt oder durchrennt wird, das Kabel nicht berühren, sondern den Netzstecker(sofortziehen;das Werkzeug niemals mit beschädigtem Kabel benutzen
• Spindelarretierungsknopf (4) nur dann drucken, wenn Spindel (1) stillsteht
• Hände von umlaufendem Zubehör fernhalten
• Beim Schleifen von Metall entstehen Funken; halten Sie andere Personen sowie brennbare Materialien von Ihr Arbeitsbereich fern
• Bei elektrischer oder Mechanischer Fehlfunktion das

Werkzeug sofort ausschalten und den Netzsteckerziehen

• Falls die Schruppscheibe blockiert ist und dies zu ruckartigen Kräften am Werkzeug führt, ist das Werkzeug(sofort auszuschalten
• Bei Unterbrechung der Stromversorgung oder versehentlichem Ziehen des Netzsteckers ist der Ein/Aus-Schalter (8) sofort zu entriegeln und in die AUS-Stellung zu bringen, um unkontrolliertes Wiederanlaufen zu verhindern
• Nicht soviel Druck auf das Werkzeug ausüben, daß eszum Stillstand kommt

NACH DER ANWENDUNG

• Sobald Sie sich von Ihrw Werkzeug entfern, sollte diese ausgeschaltet werden und sollen den sich bewegenden Teile vollkommen zum Stillstand gekommen sein
• Zubehörarf nach dem Ausschalten des Antriebess nicht durch seitliches Gegendrücken gebremst werden

Die Maschine ist nach EN 60745 doppelisoliert; thereof Erdung nicht erforderlich.

WARTUNG

Trennen Sie die Maschine vom Netz, wenn Sie am Mechanismus Wartungsarbeiten ausfuhren müssen.

Reinigen Sie das Maschinengehause regelmäßig mit einem weichen Tuch, vorzugsweise nach jedem Einsatz. Halten Sie die Lufterschlitze frei von Staub und Schmutz. Entfern den Si hartnackigen Schmutz mit einem weichen Tuch, angefeucht mit Seifen wasser. Verwenden Sie keine Lösungsmittel wie Benzin, Alkohol, Ammonia, usw. Derartige Stoffe beschädigen die Kunststoffeile.

Die Maschine braucht keine zusätzliche Schmierung. Wenden Sie sich in Störungsfällen, z.B. durch Verschleib eines Teils, an ihren örtlichen SBM Group-Vertragshandler.

UMWELT

Um Transportschäden zu verhinderen, wird die Maschine in einer soliden Verpackung gefelfert. Die Verpackung bestehtweitgehend aus verwertbarem Material. Benutzen Sie also die Möglichkeit zum Recyclen der Verpackung. Bringen Sie bei Ersatz die alten Maschinen zu ihren örtlichen SBM Group-Vertagshändler. Er wird sich um eine umweltfreundliche Verarbeitung ihrer alten Maschine bemühren.

Français

Meuleuse d'angle

INTRODUCTION

MEPH TOY EPTAAEIOY 2

DE KONFORMITÄTSERKLÄRUNG CC

Wir erklaren in alleiniger Verantwortung, daß这点es Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt: EN 60745-1:2006, EN 60745-2-3:2007, EN 55014-1:2000+A1+A2, EN 61000-3-2:2000+A2, gemäß den Bestimmungen der Richtlinien 93/68/EEC, 98/37/EC, 2006/95/EC.

GERÄUSCH/VIBRATION Gemessen gemäß EN60745 beträgt der Schalldruckpegel these Gerätes 104,2 dB(A) und der Schalleistungspegel 91,2 dB(A) (Standard-abweichung: 3 dB), und die Vibration 5,48 m/s² (Hand-Arm Methode).

DE HINWEISE ZUM UMWELTSCHUTZ

Alt-Elektrogeräte sind Wertstoffe, sie gehoren daher nicht in den Hausmüll!

Wir möchten Sie daher bitten, uns mit ihrem aktiven Beitrag regard bei der Ressourcenschonung und beim Umweltschutz zu Unterstützung und diesen Gerät bei den-falls vorhandeneingerichteten Rücknahmestellen abzugeben.
