BWS1200N - Murskain Bort - Ilmainen käyttöohje ja opas

Tuotetyyppi	Hiomakone (kulmahiomakone)
Merkki	Bort
Malli	BWS1200N
Pääkäyttötarkoitus	Hionta, katkaisu, purseenpoisto, harjaus, hionta
Virransyöttö	Sähkö (johto)
Kaksoiseristys	Kyllä, standardin EN50144 mukainen
Nimellisteho	1200 W
Kuormittamaton nopeus	11 000 kierr/min (arvio)
Laikan enimmäishalkaisija	125 mm
Akseli	M14 x 21 mm
Kiinnityslaippa	Sisältyy
Lisäkahva	Kyllä
Käsinsuojus	Kyllä
Kytkin	Päälle/pois lukituksella
Äänenpainetaso	< 88 dB(A)
Äänitehotaso	< 99 dB(A)
Tärinätaso	< 8,17 m/s² (käsi- ja käsivarsimenetelmä)
Huolto	Säännöllinen puhdistus pehmeällä liinalla, ei lisävoitelua
Paino	2,2 kg (arvio)
Takuu	Ota yhteyttä SBM Groupiin

Usein kysytyt kysymykset - BWS1200N Bort

Miten hiomalaikka vaihdetaan?

Irrota työkalu verkkovirrasta. Paina akselin lukituspainiketta (④) lukitaksesi akselin. Käytä mukana toimitettua avainta kiristyslaipan (②) irrottamiseen. Vaihda laikka ja kiristä laippa uudelleen. Varmista, että laikka on keskitetty oikein ja laippa on kunnolla kiristetty.

Voinko käyttää muiden merkkien laikkoja kuin Bort?

Kyllä, edellyttäen, että laikan sallittu nopeus on vähintään työkalun enimmäiskuormittamaton nopeus (11 000 kierr/min) ja että reikä vastaa akselia M14 x 21 mm. Käytä vain työkalun mukana toimitettuja laippoja.

Miten hiomakone puhdistetaan?

Irrota työkalu verkkovirrasta. Puhdista kotelo pehmeällä liinalla, mieluiten jokaisen käytön jälkeen. Pahoja likajäämiä varten käytä saippuaveteen kostutettua liinaa. Älä käytä liuottimia, kuten bensiiniä, alkoholia tai ammoniakkia. Varmista, että tuuletusaukot ovat puhtaat pölystä.

Mitä tehdä, jos laikka juuttuu käytön aikana?

Kytke työkalu välittömästi pois päältä. Irrota pistoke. Tarkista, ettei laikka ole vaurioitunut tai vääntynyt. Älä yritä pakottaa laikkaa irti. Jos juuttuminen jatkuu, ota yhteys SBM Group -jälleenmyyjään.

Voinko käyttää työkalua ulkona?

Kyllä, mutta liitä se vikavirtasuojakytkimen (FI) kautta, jonka laukaisuvirta on enintään 30 mA. Käytä ulkokäyttöön soveltuvaa jatkojohtoa, jossa on roiskevesisuojattu pistoke.

Mikä on moottorin teho?

Nimellisteho on 1200 W, kuten malli BWS1200N osoittaa.

Onko hiomakoneessa kaksoiseristys?

Kyllä, se on kaksoiseristetty standardin EN50144 mukaisesti. Maadoitusjohtoa ei tarvita.

Miten suojus säädetään?

Suojus (käsinsuojus) on kiinteä eikä vaadi säätöä. Varmista, että se on aina paikallaan ennen käyttöä. Älä koskaan käytä työkalua ilman suojusta.

Mitä lisävarusteita suositellaan?

Käytä SBM Groupin alkuperäisiä lisävarusteita. Muiden merkkien lisävarusteissa noudata valmistajan ohjeita. Lisävarusteen sallitun nopeuden on oltava vähintään työkalun kuormittamaton nopeus.

Mitä tehdä häiriötilanteessa?

Irrota työkalu verkkovirrasta. Jos jokin osa on kulunut, ota yhteys SBM Group -jälleenmyyjään. Älä yritä korjata työkalua itse, koska se on kaksoiseristetty ja vaatii erityisosaamista.

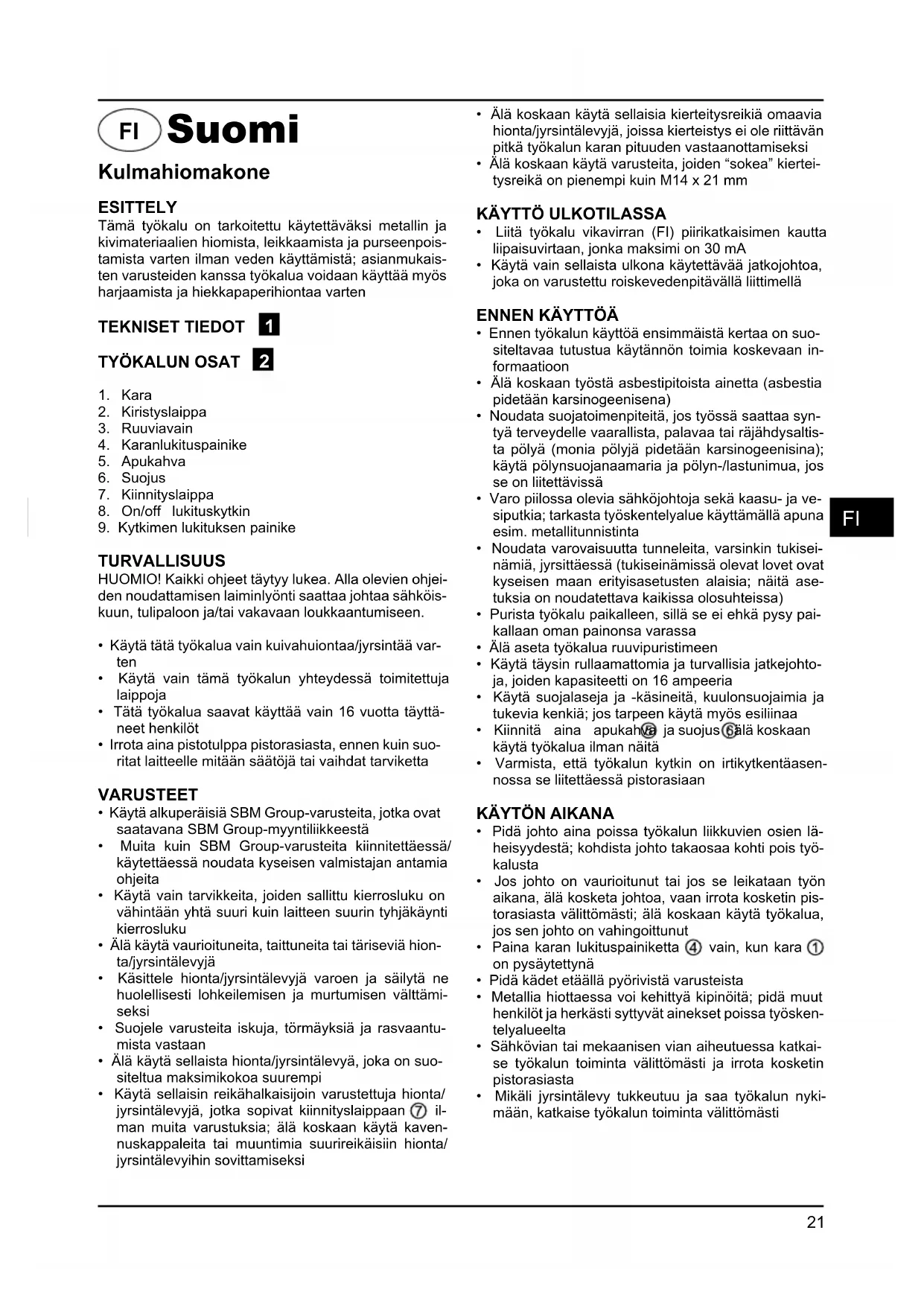

KÄYTTÖOHJE BWS1200N Bort

Tämä tyokalu on tarkoitetu käytettäväksi metallin ja kivimateriaaalien hiomista, leikkaamista ja purseenpoistamista varten ilman veden käytämista; asianmukaisen varusteiden kanssa tyokalua voidaan käyttaa myos harjaamista ja hiekkapaperihiontaa varten

TEKNISET TIEDOT 1

TYOKALUN OSAT 2

1. Kara
2. Kiristyslaippa
3. Ruuviavain
4. Karanlukituspainike
5. Apukahva
6. Suojus
7. Kiinnityslaippa
8. On/off lukituskytkin
9. Kytkimen lukituksen painike

TURVALLISUUS

HUOMIO! Kaikki ohjeet taytyu lukea. Alla olevien ohjeiden noudattamisen laiminlyonti saattaa johtaa sahkokiun, tulipaloon ja/taivakavaan loukkaantumiseen.

• Käytä tätä työkalua vain kuivahuiontaa/jyrsintäa var-ten
• Käytä vain tämä työkalun yhteydessä toimitettuja laippoja
• Tātā tyōkalua saavat kāyttāa vain 16 vuotta tāytäneet henkilö
• Irrota aina pistotulppa pistorasiasta, ennen kuin suoritat laitteelle mitaan saatjai tai vaihdat tarviketta

VARUSTEET

• Käytä alkuperäisä SBM Group-varusteita, jotka ovat saatakana SBM Group-myyntiliekkeestä
  Muita kuin SBM Group-varusteita kiinnitettäessä/ käytettaessä noudata kyseisen valmistajan antamia ohjeita
• Käytä vain tarvikkeita, joiden salittu kierrosluku on vähintään yhtä suuri kuin laitteen suurin tyhjaläynti kierrosluku
• Älä kaytä vauroituneita, taittuneita tai täriseviä hion-ta/jyrsintälevyjä
  Kasittele hionta/jyrsintälevyjä varoen ja sailytä ne huolellisesti lohkeilemisen ja murtumisen välttamiseksi
• Suojele varusteita iskuja, törmäyksiä ja rasvaantumista vastaan

• Alä kayta sellaista hionta/jyrsintälevya, joka on suositellua maksimikokoa suurempi
  Käytä sellaisin reikähalkaisijoin varustettuja hionta/ jyrsintälevyja, jotka sopivat kiinnityslaippaan ⑦ ilman muita varustuksia; alä koskaan käytä kavennuskappaleita tai muuntimia suurireikäisin hionta/ jyrsintälevyihin sovittamiseksi

• Alä koskaan käytä sellaisia kierteitysreikiä omaavia hionta/jyrsintälevyja, joissa kierteistys ei ole riittävan pitkä tyokalun karan pituuden vastaanottamiseksi

• Alä koskaan käytä varusteita, joiden "sokea" kierteitsyresikä on pienempi kuin M14 x 21 mm

KAYTTO ULKOTILASSA

• Liitä tyokalu vikavirran (Fl) piirikatkaisimen kautta liipaisuvirtaan,jonka maksimi on 30mA
• Käytä vain sellaista ulkona käytettävää jatkojohtoa, joka on varustetu roiskevedenpitävällä liittimellä

ENNEN KAYTTÖA

• Ennen tyokalun käytöä ensimmaista kertaa on suositeltavaa tutustua käytännön toimia koskevaan informaation
• Alä koskaan työsta asbestipitoista ainetta (asbestia pidetään karsinogeenisena)
  Noudata suojatoimenpiteita,Jos tyossa saattaa syntya terveydelle vaarallista,palavaa tai rajahdsaltista polya (monia polyja pidetaan karsinogenenisina); kayta polynsuojanaamaria ja polyn-/lastunimua, jos se on liitetavissa
• Varo piilossa olevia sahköjohtoja sekka kausu- ja vesiputkia; tarkasta tyoskentelyalue kayttamalla apuna esim. metallitunnistinta
  Noudata varovaisuutta tunneleita, varsinkin sukisei-namiä, jyrssittäessä (tukiseinämssä olevat lovet ovat kyseisen maan erityisasetusten alaisia; naïta asetuksia on noudatettava kaikissa olosuheissa)
• Purista tyokalu paikalleen, sillä se ei ehkä pysy paikallaan oman painonsa varassa
• Alä aseta työkalua ruuvipuristimeen
  Käytä täysin rullaamattomia ja turvallisia jatkejohtoja, joiden kapasiteetti on 16 ampeeria
  Käytä suojalaseja ja -käsineitä, kuulonsuojaimia ja tukevia kenkiä; jos tarpeen käytä myös esiliinaa
  Kiinnitta aina apukahja suojus kaloskaan kayta tyokalua ilman naita
• Varmista, etta tyokalun kytkin on irtikytkentaasennossa se liitettäessä pistorasiaan

KAYTON AIKANA

• Pida johto aina poissa tyokalun likkuvien osien laheisyydesta; kohdista johto takaosaa kohti pois tyokalusta
• Jos johto on vauroitunut taiJos se leikataan tyon aikana, ala kosketa johtoa, vaan irrota kosketin pistorasiasta valittomasti; ala koskaan kayta tyokalua, sosenjohto on vahingoittunut
• Paina karan lukituspainiketta ④ vain, kun kara ① on pysäytettynä
• Pida kädet etäällä pyörivista varusteista
• Metallia hiottaessa voi kehittyä kipinoöitä; pidä muut henkilöt ja herkästi syttyvä tainekset poissa työskentelyalueelta
  Sahkovian tai mekaanisen vian aiheutuessa katkaise tyokalun toiminta valittomasti ja irrota kosketin pistorasiasta

• Mikäli jyrsintälevy tutkeutuu ja saa työkalun nykämän, katkaise työkalun toiminta valittomästi

• Virtakatkon aiheutuessa taiJos kosketin vedetaa n vahingossa irdi pistorasiasta, vapauta kytkin ⑧ valittomasti ja aseta se irtikytkentaaSENToon OFF kontrolloimattoman uudelleenkaynistyksen estamiseksi

• Älä kaytä niin paljon painetta työkaluun nähden, etta se pysähtyy

KÄYTON JÄLKEEN

• Ennen tyokalun laskemista maahan katkaise moottorin toiminta ja varmista, etta kaikki liikkuvat osat pysahtyvat taysin
• Tyokalu irtikytkettyäsi alä koskaan pysaytä varusteen pyörintäa siihen kohdistetulla poikittaisella voimalla

Koneessa on kaksinkertainen eristys EN50144:n mukaan; maadoitusjohto ei ole tarpeellinen.

HUOLTO

Irrota aina kone virtalähteesti ennen huollon aloittamista.

EE

SBM Group-koneet on suunniteltu toimimaan pitkään ja mahdollisimman pienellä huoltotarpeella. Puhdistamalla ja käytämälä sitä oikealla tavalla voit itsekin vaikuttaa koneen käytöikään.

Puhdista koneen ulkopinta saannollisesti pehmeallakankaalla. Parasta olisi puhdistaa se jokaisen kayttokerran jälleen. Pidä koneen jaahdytsaukot puhtaina.

Jos lika on pinttynyt, voit kayttaa saippuavedellkostutettua kangaspalaa. Alä kuitenkaan kayta liuottimia kuten bensiini, alkoholia, ammoniakkia jne, koska ne vahingoittavat koneen muoviosia.

Konetta ei tarvitse voidella.

Jos koneen toiminnassa ilmenee hairio esim.jonkin osan kulumisen johdosta, ota yhteyttä lahimpaan SBM Group-jalleenmyyjäan.

YMPÄRISTÖ

Kuljetusvaurioiden välttämiseksi kone on pakattu tukevaan lautikkoon. Tämä pakkaus on mahdillisimman ympäristöystävällinen. Kierrätä se. Jos vaihdat koneen uuteen, voit viedä vanhan koneen SBM Group-jalleenmyyjällesi, joka huolehtii ympäristöystävällisestä jätehuolosta.

Eesti

Nurklihymasin

SISSEJUHATUS

1. Spindel
2. Pingutusfl anš
3. Pingutusvoti
4. Spindilukustusnupp
5. Lisakäepide
6. Kettakaitse
7. Kinnitusfl ans
8. Luliti (sisse/valja) lukustusnupp
9. Luliti Iukustusnupp

TÖOOHUTUS

iill Jaa aaiiaa aalil

. 1

Caa aaiy

y. j 1 pcl i aalabw y jall g wlln a y gill

y j 2. y

1

y

i 1

.（SBMGroup）

#

AE

a

1

Todistamme taten ja vastaamme yksin siitta, etta tamatuote en allalueteltujen standardien ja standardoimasiasikirjojen vaatimusten mukainen EN60745-2-3, EN60745-2-3, EN55014-1, EN55014-2, EN61000-3-2, EN61000-3-3 seuraavien saantoen mukaisesti 2006/42/ETY, 2006/95/ETY, 2004/108/ETY.

MELU/TARINA Mitattuna EN 60 745 mukaan tyokalun melutasop on < 88 dB(A) ja yleensa tyokalun aanen voimakkuus on < 99 dBA)(kesikhajonta:3dB),ja tarin voimakkuus < 8,17m / s^2 (kasi-kasivarsi metodi).

EE VASTAVUSDEKLARATSIOON

Kinnitame ainuvastutajana, et see toode vastab jarmistele standarditele voi normdkumentidele: EN60745-2-3, EN60745-2-3, EN55014-1, EN55014-2, EN61000-3-2, EN61000-3-3 vastavalt direktivide 2006/42/EU, 2006/95/EU, 2004/108/EU.

Alä havita sahkötyokalua, tarvikkeita tai pakkausta tavallisen kotitalousjatteen mukana (koskee vain EU-maita). Vanhoja sahkö- ja elektroniikkalaitteita koskevan EU-direktiivin 2002/96/ETY ja sen maakohtaisten sovellusten mukaisesti käytetyt sahkötyokalut on toimitettava ongelmajatteen keräyspisteeseen ja ohjattava ympräristöystvälliseen kierräkyseen

EE KESKONNAKAITSE
