BWS1100N - Murskain Bort - Ilmainen käyttöohje ja opas

Tuotetyyppi	Hiomakone (kulmahiomakone)
Merkki	Bort
Malli	BWS1100N
Pääasialliset käyttötarkoitukset	Metallin ja kiven hionta, katkaisu ja puhdistus kuivana
Toissijaiset käyttötarkoitukset	Harjaus ja hionta erikoistarvikkeilla
Äänenpainetaso	93 dB(A)
Äänitehotaso	106 dB(A)
Tärinä (käsi-varsi -menetelmä)	7,57 m/s²
Eristys	Kaksoiseristys, EN50144:n mukainen, maadoitusta ei tarvita
Ulkoinen suojaus	Käytä enintään 30 mA:n vikavirtasuojaa
Apukahva	Kyllä, aina asennettava
Kädensuoja	Kyllä, pakollinen
Kiristyslaippa	Kyllä, toimitetaan
Kiristysavain	Kyllä, toimitetaan
Akselin lukituspainike	Kyllä
Kytkin	Käynnistys/pysäytys lukituksella
Yhteensopivat levyt	Hionta-/katkaisulevyt, joiden reikä sopii kiinnityslaippaan
Vähimmäiskäyttöikä	16 vuotta
Kielletyt materiaalit	Asbesti
Huolto	Puhdistus pehmeällä liinalla ja saippuavedellä; ei liuottimia; ei lisävoitelua
Kierrätys	Ei saa hävittää kotitalousjätteen mukana; vie kierrätyspisteeseen tai jälleenmyyjälle
Vaatimustenmukaisuusstandardit	EN50144-1, EN50144-2-3, EN55014-1, EN55014-2, EN61000-3-2, EN61000-3-3
Euroopan direktiivit	73/23/CEE, 89/336/CEE, 98/37/CEE

Usein kysytyt kysymykset - BWS1100N Bort

Kuinka vaihdan hionta- tai katkaisulevyn?

Irrota työkalu verkkovirrasta. Käytä akselin lukituspainiketta (4) akselin (1) lukitsemiseen. Löysää kiristyslaippa (2) kiristysavaimella (3). Vaihda levy ja kiristä laippa uudelleen.

Voinko käyttää muiden merkkien tarvikkeita?

Kyllä, mutta noudata tarvikkeen valmistajan ohjeita. Tarvikkeen sallitun nopeuden on oltava vähintään työkalun maksimi tyhjäkäyntinopeus. Älä koskaan käytä vaurioituneita levyjä tai levyjä, joiden reikä on sopimaton.

Mitä henkilösuojaimia minun on käytettävä?

Käytä suojalaseja, hanskoja, kuulosuojaimia, tukevia kenkiä ja tarvittaessa esiliinaa. Käytä pölynaamaria, jos syntyy haitallista pölyä.

Kuinka puhdistan ja huollan työkalua?

Puhdista kotelo säännöllisesti pehmeällä liinalla, mieluiten jokaisen käytön jälkeen. Hankalaa likaa varten käytä saippuavedellä kostutettua liinaa. Älä koskaan käytä liuottimia, kuten bensiiniä, alkoholia tai ammoniakkia. Työkalu ei vaadi lisävoitelua.

Mitä tehdä, jos työkalu toimii väärin tai levy juuttuu?

Jos ilmenee sähkö- tai mekaaninen vika, ota työkalu pois käytöstä ja irrota pistoke. Jos levy juuttuu ja aiheuttaa nykimistä, lopeta työkalun käyttö välittömästi. Älä pakota työkalua.

Voinko käyttää työkalua ulkona?

Kyllä, mutta kytke se enintään 30 mA:n vikavirtasuojan kautta. Käytä ulkokäyttöön tarkoitettua jatkojohtoa roiskevedenkestävällä pistokkeella.

Millaiset levyt ovat yhteensopivia?

Käytä vain hionta- tai katkaisulevyjä, joiden reikä sopii täydellisesti kiinnityslaippaan (7). Älä käytä sovitteita tai sovitinrenkaita. Levyn nopeuden on oltava vähintään työkalun tyhjäkäyntinopeus.

Kuinka vältän loukkaantumisvaarat hionnassa?

Pidä aina kiinni apukahvasta (5) ja kädensuojasta (6). Älä koskaan vie käsiä pyörivien tarvikkeiden lähelle. Pidä kaapeli poissa liikkuvista osista. Jos syntyy kipinöitä, pidä ihmiset ja syttyvät materiaalit etäällä.

Mitä tehdä, jos sähkö katkeaa tai pistoke irtoaa vahingossa?

Vapauta välittömästi käynnistys/pysäytyskytkin (8) ja aseta se OFF-asentoon tahattoman käynnistymisen estämiseksi.

Kuinka kierrätän työkalun käyttöiän päätyttyä?

Älä hävitä työkalua kotitalousjätteen mukana. Vie se paikalliselle SBM Group -jälleenmyyjälle tai asianmukaiseen keräyspisteeseen. Kierrätettävä pakkausmateriaali on myös kierrätettävä.

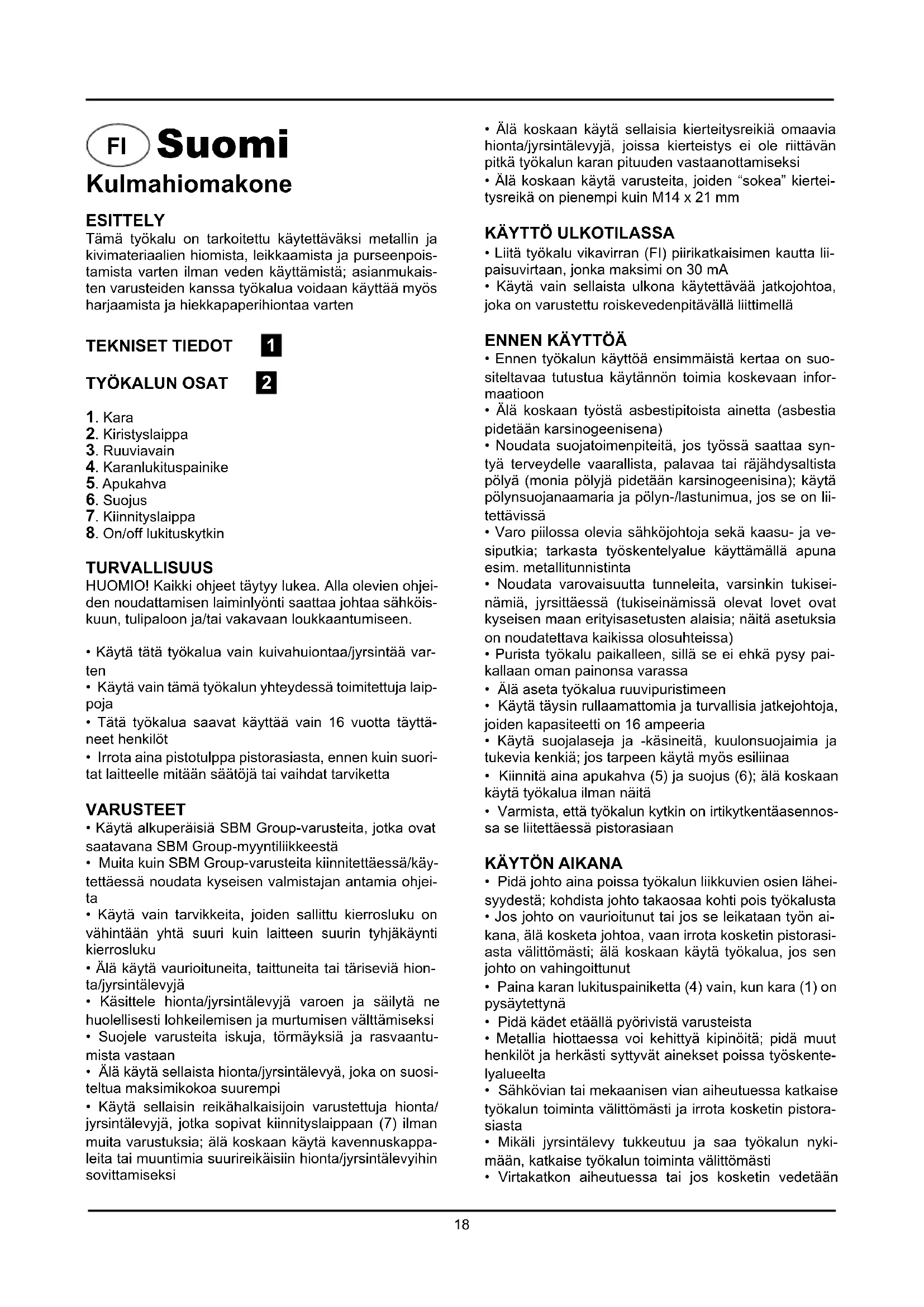

KÄYTTÖOHJE BWS1100N Bort

Tämä työkalu on tarkoitettu käytettäväksi metallin ja kivimateriaalien hiomista, leikkaamista ja purseenpoistamista varten ilman veden käyttämistä; asianmukais- ten varusteiden kanssa työkalua voidaan käyttää myös harjaamista ja hiekkapaperihiontaa varten

TEKNISET TIEDOT 1

TYÖKALUN OSAT 2

1. Kara
2. Kiristyslaippa
3. Ruuviavain
4. Karanlukituspainike
5. Apukahva
6. Suojus
7. Kiinnityslaippa
8. On/off lukituskytkin

TURVALLISUUS

HUOMIO! Kaikki ohjeet täytyy lukea. Alla olevien ohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.

• Käytä tätä työkalua vain kuivahuiontaa/jyrsintää varten
• Käytä vain tämä työkalun yhteydessä toimitettuja laippoja
• Tätä työkalua saavat käyttää vain 16 vuotta täyttäneet henkilöt
• Irrota aina pistotulppa pistorasiasta, ennen kuin suoritat laitteelle mitään säätöjä tai vaihdat tarviketta

VARUSTEET

• Käytä alkuperäisiä SBM Group-varusteita, jotka ovat saatavana SBM Group-myyntiliikkeestä
• Muita kuin SBM Group-varusteita kiinnitettäessä/käytettäessä noudata kyseisen valmistajan antamia ohjei-ta
• Käytä vain tarvikkeita, joiden sallittu kierrosluku on vähintään yhtä suuri kuin laitteen suurin tyhjäkäynti kierrosluku
• Älä käytä vaurioituneita, taittuneita tai täriseviä hion-ta/jyrsintälevyjä
• Käsittele hionta/jyrsintälevyjä varoen ja säilytä ne huolellisesti lohkeilemisen ja murtumisen välttämiseksi
• Suojele varusteita iskuja, törmäyksiä ja rasvaantumista vastaan
• Älä käytä sellaista hionta/jyrsintälevyä, joka on suositeltua maksimikokoa suurempi

• Käytä sellaisin reikähalkaisijoin varustettuja hionta/jyrsintälevyjä, jotka sopivat kiinnityslaippaan (7) ilman muita varustuksia; älä koskaan käytä kavennuskappaleita tai muuntimia suurireikäisiin hionta/jyrsintälevyihin sovittamiseksi

• Älä koskaan käytä sellaisia kierteitysreikiä omaavia hionta/jyrsintälevyjä, joissa kierteistys ei ole riittävän pitkä työkalun karan pituuden vastaanottamiseksi

• Älä koskaan käytä varusteita, joiden "sokea" kierteitysreikä on pienempi kuin M14 x 21 mm

KÄYTTÖ ULKOTILASSA

• Liitä työkalu vikavirran (FI) piirikatkaisimen kautta liipaisuvirtaan, jonka maksimi on 30 mA
• Käytä vain sellaista ulkona käytettävää jatkojohtoa, joka on varustettu roiskevedenpitävällä liittimellä

ENNEN KÄYTTÖÄ

• Ennen työkalun käyttöä ensimmäistä kertaa on suositeltavaa tutustua käytännön toimia koskevaan informaatioon
• Älä koskaan työstä asbestipitoista ainetta (asbestia pidetään karsinogeenisena)
• Noudata suojatoimenpiteitä, jos työssä saattaa syntyä terveydelle vaarallista, palavaa tai räjähdysaltista pölyä (monia pölyjä pidetään karsinogeenisina); käytä pölynsuojanaamaria ja pölyn-/lastunimua, jos se on liitettävissä
• Varo piilossa olevia sähköjohtoja sekä kaasu- ja vesiputkia; tarkasta työskentelyalue käyttämällä apuna esim. metallitunnistinta
• Noudata varovaisuutta tunneleita, varsinkin tukiseinämiä, jyrsittäessä (tukiseinämissä olevat lovet ovat kyseisen maan erityisasetusten alaisia; näitä asetuksia on noudatettava kaikissa olosuhteissa)
• Purista työkalu paikalleen, sillä se ei ehkä pysy pai-kallaan oman painonsa varassa
• Älä aseta työkalua ruuvipuristimeen
• Käytä täysin rullaamattomia ja turvallisia jatkejohtoja, joiden kapasiteetti on 16 ampeeria
• Käytä suojalaseja ja -käsineitä, kuulonsuojaimia ja tukevia kenkiä; jos tarpeen käytä myös esiliinaa
• Kiinnitä aina apukahva (5) ja suojus (6); älä koskaan käytä työkalua ilman näitä
• Varmista, että työkalun kytkin on irtikytkentäasennossa se liitettäessä pistorasiaan

KÄYTÖN AIKANA

• Pidä johto aina poissa työkalun liikkuvien osien lähei-syydestä; kohdista johto takaosaa kohti pois työkalusta
• Jos johto on vaurioitunut tai jos se leikataan työn aikana, älä kosketa johtoa, vaan irrota kosketin pistorasiasta välittömästi; älä koskaan käytä työkalua, jos sen johto on vahingoittunut
• Paina karan lukituspainiketta (4) vain, kun kara (1) on pysäytettynä
• Pidä kädet etäällä pyörivistä varusteista
• Metallia hiottaessa voi kehittyä kipinöitä; pidä muut henkilöt ja herkästi syttyvät ainekset poissa työskentelyalueelta
• Sähkövian tai mekaanisen vian aiheutuessa katkaise työkalun toiminta välittömästi ja irrota kosketin pistorasiasta
• Mikäli jyrsintälevy tukkeutuu ja saa työkalun nykimään, katkaise työkalun toiminta välittömästi
• Virtakatkon aiheutuessa tai jos kosketin vedetään

vahingossa irti pistorasiasta, vapauta kytkin (8) välittömästi ja aseta se irtikytkentäasentoon OFF kontrolloimattoman uudelleenkäynnistyksen estämiseksi

- Älä käytä niin paljon painetta työkaluun nähden, että se pysähtyy

KÄYTÖN JÄLKEEN

• Ennen työkalun laskemista maahan katkaise moottorin toiminta ja varmista, että kaikki liikkuvat osat pysähtyvät täysin
• Työkalu irtikytkettyäsi älä koskaan pysäytä varusteen pyörintää siihen kohdistetulla poikittaisella voimalla

Koneessa on kaksinkertainen eristys EN50144:n mukaan; maadoitusjohto ei ole tarpeellinen.

HUOLTO

Irrota aina kone virtalähteestä ennen huollon aloittamista.

SBM Group-koneet on suunniteltu toimimaan pitkään ja mahdollisimman pienellä huoltotarpeella. Puhdistamalla ja käyttämällä sitä oikealla tavalla voit itsekin vaikuttaa koneen käyttöikään.

Puhdista koneen ulkopinta säännöllisesti pehmeällä kankaalla. Parasta olisi puhdistaa se jokaisen käyttökerran jälkeen. Pidä koneen jäähdytysaukot puhtaina. Jos lika on pinttynyt, voit käyttää saippuavedellä kostutettua kangaspalaa. Älä kuitenkaan käytä liuottimia kuten bensiiniä, alkoholia, ammoniakkia jne, koska ne vahingoittavat koneen muoviosia.

Konetta ei tarvitse voidella.

Jos koneen toiminnassa ilmenee häiriö esim. jonkin osan kulumisen johdosta, ota yhteyttä lähimpään SBM Group-jälleenmyyjään.

YMPÄRISTÖ

Kuljetusvaurioiden välttämiseksi kone on pakattu tu- kevaan laatikkoon. Tämä pakkaus on mahdollisimman ympäristöystävällinen. Kierrätä se. Jos vaihdat koneen uuteen, voit viedä vanhan koneen SBM Group-jälleen- myyjällesi, joka huolehtii ympäristöystävällisestä jäte- huollosta.

Norsk

Vinkelsliper

INTRODUKSJON

Todistamme täten ja vastaamme yksin siitä, että tämä tuote en allalueteltujen standardien ja standardoi-misasiakirjojen vaatimusten mukainen EN50144-1, EN50144-2-3, EN55014-1, EN55014-2, EN61000-3-2, EN61000-3-3, seuraavien sääntöjen mukaisesti 73/23/ETY, 89/336/ETY, 98/37/ETY.

MELU/TÄRINÄ Mitattuna EN60745 mukaan työkalun melutaso on 93 dB(A) ja yleensä työkalun äänen voimakkuus on 106 dB(A) (keskihajonta: 3 dB), ja tärinän voimakkuus 7.57 m/s² (käsi-käsivarsi metodi).

NO SAMSVARSERKLÆRING CE

Älä hävitä sähkötyökalua, tarvikkeita tai pakkausta tavallisen kotitalousjätteen mukana (koskee vain EU-maita). Vanhoja sähkö- ja elektroniikkalaitteita koskevan EU-direktiivin 2002/96/ETY ja sen maakohtaisten sovellusten mukaisesti käytetyt sähkötyökalut on toimitettava ongelmajätteen keräyspisteeseen ja ohjattava ympäristöystävälliseen kierrätykseen

NO MILJ∅VERN

FI Pidätämme oikeuden muutoksiin
