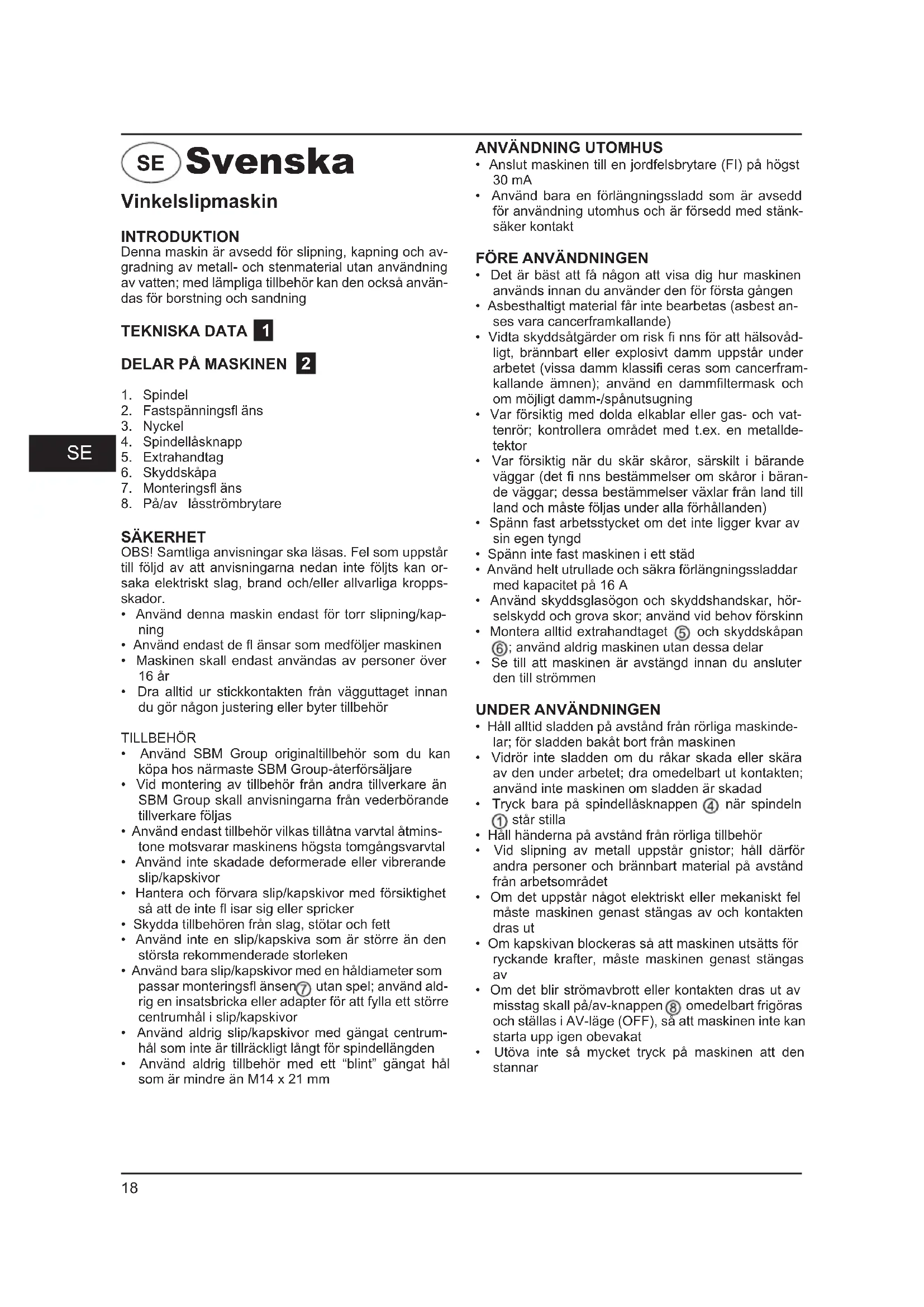

BRUKSANVISNING BWS500P Bort

Denna maskin är avsedd för slipning, kapning och avgradning av metall- och stenmaterial utan användning av vatten; med lämpliga tillbehör kan den också användas för borstning och sandning

TEKNISKA DATA 1

DELAR PÅ MASKINEN 2

1. Spindel
2. Fastspänningsfl äns
3. Nyckel
4. Spindellåsknapp
5. Extrahandtag
6. Skyddskåpa
7. Monteringsfl äns
8. På/av låsströmbrytare

SÄKERHET

OBS! Samtliga anvisningar ska läsas. Fel som uppstår till följd av att anvisningarna nedan inte följts kan or- saka elektriskt slag, brand och/eller allvarliga kroppsskador.

• Använd denna maskin endast för torr slipning/kapning
• Använd endast de fl änsar som medföljer maskinen
• Maskinen skall endast användas av personer över 16 år
• Dra alltid ur stickkontakten från vägguttaget innan du gör någon justering eller byter tillbehör

TILLBEHÖR

• Använd SBM Group originaltillbehör som du kan köpa hos närmaste SBM Group-återförsäljare
• Vid montering av tillbehör från andra tillverkare än SBM Group skall anvisningarna från vederbörande tillverkare följas
• Använd endast tillbehör vilkas tillåtna varvtal åtminstone motsvarar maskinens högsta tomgångsvarvtal
• Använd inte skadade deformerade eller vibrerande slip/kapskivor
• Hantera och förvara slip/kapskivor med försiktighet så att de inte fl isar sig eller spricker

- Skydda tillbehören från slag, stötar och fett

- Använd inte en slip/kapskiva som är större än den största rekommenderade storleken

- Använd bara slip/kapskivor med en håldiameter som passar monteringsfl änsen⑦ utan spel; använd aldrig en insatsbricka eller adapter för att fylla ett större centrumhål i slip/kapskivor

- Använd aldrig slip/kapskivor med gängat centrumhål som inte är tillräckligt långt för spindellängden

- Använd aldrig tillbehör med ett "blint" gängat håll som är mindre än M14 x 21 mm

ANVÄNDNING UTOMHUS

• Anslut maskinen till en jordfelsbrytare (FI) på högst 30 mA
• Använd bara en förlängningssladd som är avsedd för användning utomhus och är försedd med stänksäker kontakt

FÖRE ANVÄNDNINGEN

• Det är bäst att få någon att visa dig hur maskinen används innan du använder den för första gången
• Asbesthaltigt material får inte bearbetas (asbest anses vara cancerframkallande)
• Vidta skyddsåtgärder om risk fi nns för att hälsovådligt, brännbart eller explosivt damm uppstår under arbetet (vissa damm klassifi ceras som cancerframkallande ämnen); använd en dammfiltermask och om möjligt damm-/spånutsugning
• Var försiktig med dolda elkablar eller gas- och vattenrör; kontrollera området med t.ex. en metalldetektor
• Var försiktig när du skär skåror, särskilt i bärande väggar (det fi nns bestämmelser om skåror i bärande väggar; dessa bestämmelser växlar från land till land och måste följas under alla förhållanden)

- Spänn fast arbetsstycket om det inte ligger kvar av sin egen tyngd

- Spänn inte fast maskinen i ett städ

- Använd helt utrullade och säkra förlängningssladdar med kapacitet på 16 A

- Använd skyddsglasögon och skyddshandskar, hörselskydd och grova skor; använd vid behov förskinn

- Montera alltid extrahandtaget ⑤ och skyddskåpan ⑥; använd aldrig maskinen utan dessa delar

- Se till att maskinen är avstängd innan du ansluter den till strömmen

UNDER ANVÄNDNINGEN

• Håll alltid sladden på avstånd från rörliga maskindelar; för sladden bakåt bort från maskinen
• Vidrör inte sladden om du råkar skada eller skära av den under arbetet; dra omedelbart ut kontakten; använd inte maskinen om sladden är skadad
• Tryck bara på spindellåsknappen ④ när spindeln ① står stilla
• Håll händerna på avständ från rörliga tillbehör
• Vid slipning av metall uppstår gnistor; håll därför andra personer och brännbart material på avständ från arbetsområdet
• Om det uppstår något elektriskt eller mekaniskt fel måste maskinen genast stängas av och kontakten dras ut
• Om kapskivan blockeras så att maskinen utsätts för ryckande krafter, måste maskinen genast stängas av
• Om det blir strömavbrott eller kontakten dras ut av misstag skall på/av-knappen ⑧ omedelbart frigöras och ställas i AV-läge (OFF), så att maskinen inte kan starta upp igen obevakat
• Utöva inte så mycket tryck på maskinen att den stannar

EFTER ANVÄNDNINGEN

• Innan du ställer från dig maskinen måste du stänga av motorn och se till att alla rörliga delar har stannat helt
• Få aldrig tillbehöret att sluta rotera genom att utöva kraft på det från sidan efter det att maskinen har stängts av

Maskinen är dubbelt isolerad i överensstämmelse med EN 50144, vilket innebär att det inte behövs någon jordledare.

UNDERHÅLL

Tillse att maskinen inte är spännings förande när underhållsarbeten utförs på de mekaniska delarna.

Tillse att maskinen inte är spännings förande när underhållsarbeten utförs på de mekaniska delarna.

SBM Groups maskiner har konstruerats för att under lång tid fungera problemfritt med ett minimalt underhåll. Genom att regelbundet rengöra maskinen och hantera den på rätt sätt bidrar du till en lång livslängd för din maskin.

Rengör maskinhöljet regelbundet med en mjuk duk, företrädesvis efter varje användning. Tillse att ventilationsspringorna är fria från damm och smuts. Använd en mjuk duk fuktad med tvålvatten vid svår smuts. Använd inga lösningsmedel som bensin, alkohol, ammoniak etc. Sådana ämnen skadar plastdelarna.

Maskinen behöver ingen extra smörjning.

Om en driftstörning uppträder till exempel till följd av att en del har blivit sliten, kontakta då din lokala SBM Group- återförsäljare.

MILJÖ

För att undvika transportskador levereras maskinen i en så stadig förpackning som möjligt. Förpackningen har så längt det är möjligt tillverkats av återvinningsbart material. Ta därför tillvara möjligheten att återvinna förpackningen.

Återlämna gamla maskiner till din lokala SBM Groupåterförsäljare när du byter ut dem. Där kommer maskinen att tas om hand på ett miljövänligt sätt.

Norsk

Vinkelsliper

INTRODUKSJON

Vi intygar och ansvarar för, att denna produkt överensstämmer med följande norm och dokument: EN60745-2-3, EN60745-2-3, EN55014-1, EN55014-2, EN61000-3-2, EN61000-3-3 enl. bestämmelser och riktlinjerna 2006/42/EWG, 2006/95/EWG, 2004/108/EWG.

LJUD/VIBRATION Ljudtrycksnivån som uppmätts enligt EN 60 745 är på denna maskin <88 dB(A) och lju- defektnivån är <99 dB(A) (standard deviation: 3 dB), och vibration är <8,17 m/s² (hand-arm metod).

NO SAMSVARSERKLÆRING CE

Vi erklærer at det er under vårt ansvar at dette produkt er i samsvar med følgende standarder eller standard-dokumenter: EN60745-2-3, EN60745-2-3, EN55014-1, EN55014-2, EN61000-3-2, EN61000-3-3 i samsvar med reguleringer 2006/42/E∅F, 2006/95/E∅F, 2004/108/E∅F.

Elektriska verktyg, tillbehör och förpackning får inte kastas i hus- hållssoporna (gäller endast EU-länder). Enligt direktivet 2002/96/ EG som avser äldre elektrisk och elektronisk utrustning och dess tillämpning enligt nationell lagstiftning ska uttjänta elektriska verktyg sorteras separat och lämnas till miljövänlig återvinning

NO MILJ∅VERN
