Tuotetyyppi	Kulmahiomakone (hiomakone)
Merkki	Bort
Malli	BWS500P
Teho	500 W
Laikan halkaisija	115 mm
Syöttöjännite	230 V ~ 50 Hz
Kaksoiseristys	Kyllä (EN50144 mukainen)
Äänenpainetaso	<88 dB(A)
Äänitehotaso	<99 dB(A)
Tärinätaso	<8,17 m/s²
Päätoiminnot	Hionta, katkaisu, puhdistus, harjaus, hionta (lisävarusteilla)
Käyttö	Vain kuivana
Turvallisuus	Akselin lukituspainike, lukittava kytkin, käsinsuojus, apukahva
Huolto	Puhdistus pehmeällä, saippuavedellä kostutetulla liinalla; ei liuottimia; ei lisävoitelua
Mukana tulevat lisävarusteet	Kiristyslaippa, avain, apukahva, käsinsuojus
Ulkokäyttö	Vaatii 30 mA vikavirtasuojakytkimen ja sopivan jatkojohdon
Ympäristö	Kierrätettävä pakkaus; laite kierrätettävä käyttöiän lopussa

Usein kysytyt kysymykset - BWS500P Bort

Kuinka vaihdan hiomalaikan?

Irrota laite verkkovirrasta. Paina akselin lukituspainiketta (④) ja pidä se painettuna. Löysää kiristyslaippa mukana tulevalla avaimella. Vaihda laikka ja kiristä laippa. Varmista, että akseli on täysin pysähtynyt ennen käsittelyä.

Voinko käyttää tätä hiomakonetta laattojen leikkaamiseen?

Kyllä, käytä katkaisulaikkaa, joka on tarkoitettu kivelle. Käytä ainoastaan lisävarusteita, joiden sallittu nopeus on vähintään yhtä suuri kuin laitteen maksimi tyhjäkäyntinopeus. Laite on suunniteltu kuivahiontaan ja -katkaisuun.

Mitä teen, jos hiomakone ei käynnisty?

Tarkista verkkovirta, kaapeli ja pistoke. Varmista, ettei päälle/pois-kytkin (⑧) ole lukittu. Jos ongelma jatkuu, ota yhteyttä paikalliseen SBM Group -jälleenmyyjään.

Kuinka säädän apukahvaa?

Apukahva (⑤) voidaan ruuvata kotelon kylkeen tai päälle käyttötarkoituksen mukaan. Kiristä se tiukasti ennen käyttöä. Älä koskaan käytä laitetta ilman apukahvaa ja käsinsuojusta (⑥).

Voinko käyttää muiden merkkien laikkoja?

Kyllä, mutta noudata valmistajan ohjeita. Lisävarusteen sallittu nopeus on oltava vähintään yhtä suuri kuin laitteen tyhjäkäyntinopeus. Älä koskaan käytä vaurioituneita tai väärän kokoisia laikkoja. SBM Group -lisävarusteita suositellaan.

Mikä on tämän hiomakoneen teho?

Nimellisteho on 500 W (malli BWS500P). Laite toimii 230 V ~ 50 Hz jännitteellä ja on kaksoiseristetty.

Kuinka puhdistan hiomakoneen?

Irrota laite verkkovirrasta. Puhdista kotelo pehmeällä liinalla, joka on kostutettu saippuavedellä. Älä käytä liuottimia (bensiini, alkoholi, ammoniakki). Varmista, että ilmanvaihtoaukot ovat puhtaat pölystä. Lisävoitelua ei tarvita.

Onko hiomakoneessa ylikuormitussuoja?

Laite on kaksoiseristetty ja standardien mukainen. Sähkö- tai mekaanisen toimintahäiriön sattuessa ota laite pois käytöstä ja irrota se verkkovirrasta. Jos laikka juuttuu, vapauta kytkin välittömästi. Käyttöohjeessa ei mainita lämpösuojaa.

Voinko käyttää tätä hiomakonetta ulkona?

Kyllä, mutta se on kytkettävä vikavirtasuojakytkimen kautta, jonka laukaisuvirta on enintään 30 mA. Käytä jatkojohtoa, joka on tarkoitettu ulkokäyttöön ja jossa on roiskesuojattu pistoke.

Mikä on takuu?

Käyttöohje ei mainitse takuun kestoa. Jos vika johtuu osan kulumisesta, ota yhteyttä paikalliseen SBM Group -jälleenmyyjään. Säästä ostokuitti reklamaatioiden varalta.

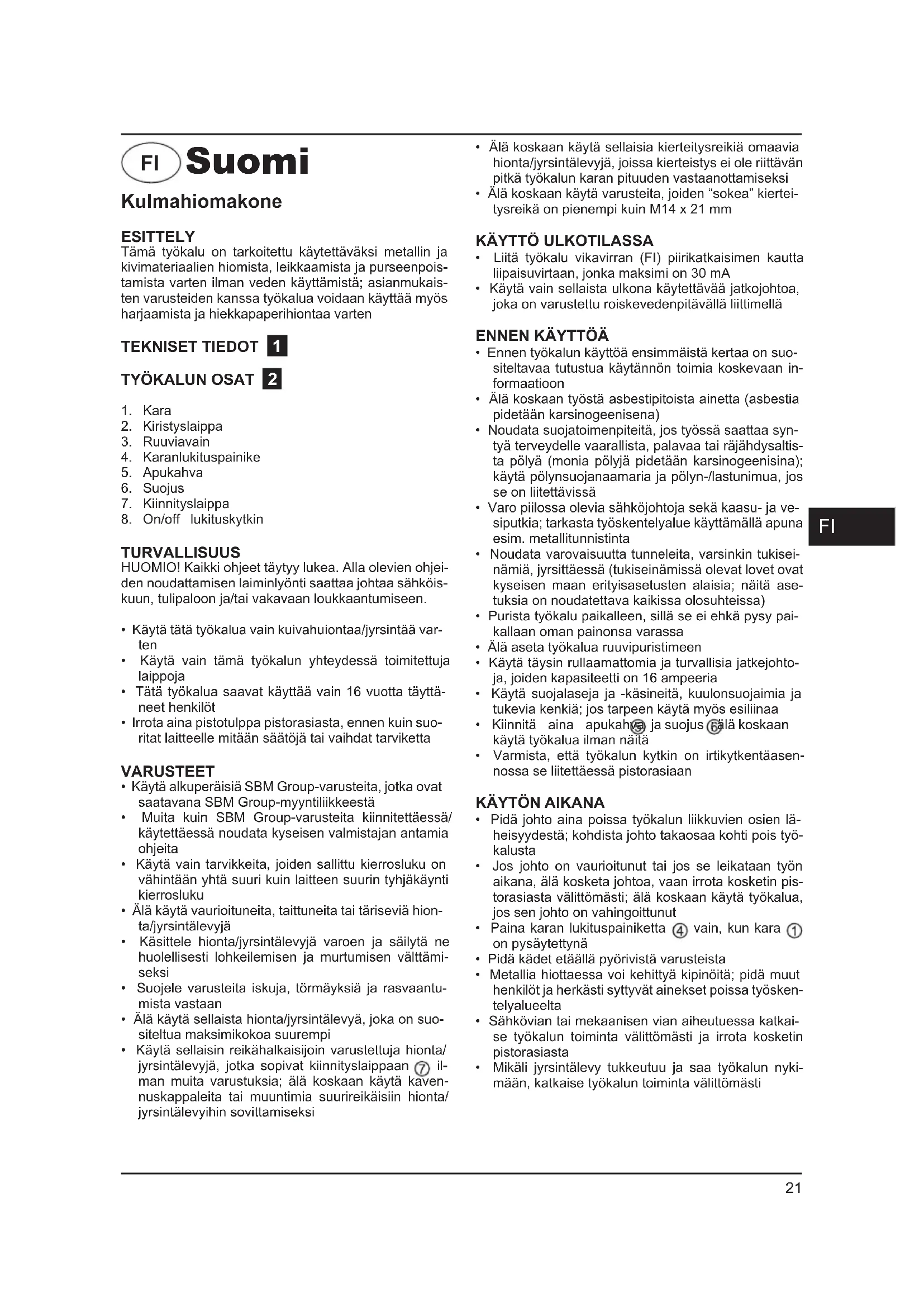

KÄYTTÖOHJE BWS500P Bort

Tämä työkalu on tarkoitettu käytettäväksi metallin ja kivimateriaalien hiomista, leikkaamista ja purseenpoistamista varten ilman veden käyttämistä; asianmukais- ten varusteiden kanssa työkalua voidaan käyttää myös harjaamista ja hiekkapaperihiontaa varten

TEKNISET TIEDOT 1

TYÖKALUN OSAT 2

1. Kara

2. Kiristyslaippa

3. Ruuviavain

4. Karanlukituspainike

5. Apukahva

6. Suojus

7. Kiinnityslaippa

8. On/off lukituskytkin

TURVALLISUUS

HUOMIO! Kaikki ohjeet täytyy lukea. Alla olevien ohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.

• Käytä tätä työkalua vain kuivahuiontaa/jyrsintää varten
• Käytä vain tämä työkalun yhteydessä toimitettuja laippoja
• Tätä työkalua saavat käyttää vain 16 vuotta täyttäneet henkilöt
• Irrota aina pistotulppa pistorasiasta, ennen kuin suoritat laitteelle mitään säätöjä tai vaihdat tarviketta

VARUSTEET

• Käytä alkuperäisiä SBM Group-varusteita, jotka ovat saatavana SBM Group-myyntiliikkeestä
• Muita kuin SBM Group-varusteita kiinnitettäessä/käytettäessä noudata kyseisen valmistajan antamia ohjeita
• Käytä vain tarvikkeita, joiden sallittu kierrosluku on vähintään yhtä suuri kuin laitteen suurin tyhjäkäynti kierrosluku
• Älä käytä vaurioituneita, taittuneita tai täriseviä hion-ta/jyrsintälevyjä
• Käsittele hionta/jyrsintälevyjä varoen ja säilytä ne huolellisesti lohkeilemisen ja murtumisen välttämiseksi
• Suojele varusteita iskuja, törmäyksiä ja rasvaantumista vastaan
• Älä käytä sellaista hionta/jyrsintälevyä, joka on suositeltua maksimikokoa suurempi

• Käytä sellaisin reikähalkaisijoin varustettuja hionta/jyrsintälevyjä, jotka sopivat kiinnityslaippaan ⑦ ilman muita varustuksia; älä koskaan käytä kavennuskappaleita tai muuntimia suurireikäisiin hionta/jyrsintälevyihin sovittamiseksi

• Älä koskaan käytä sellaisia kierteitysreikiä omaavia hionta/jyrsintälevyjä, joissa kierteistys ei ole riittävän pitkä työkalun karan pituuden vastaanottamiseksi

• Älä koskaan käytä varusteita, joiden "sokea" kierteitysreikä on pienempi kuin M14 x 21 mm

KÄYTTÖ ULKOTILASSA

• Liitä työkalu vikavirran (FI) piirikatkaisimen kautta liipaisuvirtaan, jonka maksimi on 30 mA
• Käytä vain sellaista ulkona käytettävää jatkojohtoa, joka on varustettu roiskevedenpitävällä liittimellä

ENNEN KÄYTTÖÄ

• Ennen työkalun käyttöä ensimmäistä kertaa on suositeltavaa tutustua käytännön toimia koskevaan informaatioon
• Älä koskaan työstä asbestipitoista ainetta (asbestia pidetään karsinogeenisena)
• Noudata suojatoimenpiteitä, jos työssä saattaa syntyä terveydelle vaarallista, palavaa tai räjähdysaltista pölyä (monia pölyjä pidetään karsinogeenisina); käytä pölynsuojanaamaria ja pölyn-/lastunimua, jos se on liitettävissä

- Varo piilossa olevia sähköjohtoja sekä kaasu- ja vesiputkia; tarkasta työskentelyalue käyttämällä apuna esim. metallitunnistinta

- Noudata varovaisuutta tunneleita, varsinkin tukiseinämiä, jyrsittäessä (tukiseinämissä olevat lovet ovat kyseisen maan erityisasetusten alaisia; näitä asetuksia on noudatettava kaikissa olosuhteissa)

- Purista työkalu paikalleen, sillä se ei ehkä pysy pai-kallaan oman painonsa varassa

- Älä aseta työkalua ruuvipuristimeen

- Käytä täysin rullaamattomia ja turvallisia jatkejohtoja, joiden kapasiteetti on 16 ampeeria

- Käytä suojalaseja ja -käsineitä, kuulonsuojaimia ja tukevia kenkiä; jos tarpeen käytä myös esiliinaa

- Kiinnitä aina apukahva ja suojus fölä koskaan käytä työkalua ilman näitä

- Varmista, että työkalun kytkin on irtikytkentäasennossa se liitettäessä pistorasiaan

KÄYTÖN AIKANA

• Pidä johto aina poissa työkalun liikkuvien osien läheisyydestä; kohdista johto takaosaa kohti pois työkalusta
• Jos johto on vaurioitunut tai jos se leikataan työn aikana, älä kosketa johtoa, vaan irrota kosketin pistorasiasta välittömästi; älä koskaan käytä työkalua, jos sen johto on vahingoittunut
• Paina karan lukituspainiketta ④ vain, kun kara ① on pysäytettynä
• Pidä kädet etäällä pyörivistä varusteista
• Metallia hiottaessa voi kehittyä kipinöitä; pidä muut henkilöt ja herkästi syttyvät ainekset poissa työskentelyalueelta
• Sähkövian tai mekaanisen vian aiheutuessa katkaise työkalun toiminta välittömästi ja irrota kosketin pistorasiasta

• Mikäli jyrsintälevy tukkeutuu ja saa työkalun nykimään, katkaise työkalun toiminta välittömästi

• Virtakatkon aiheutuessa tai jos kosketin vedetään vahingossa irti pistorasiasta, vapauta kytkin ⑧ vä- littömästi ja aseta se irtikytkentäasentoon OFF kont- rolloimattoman uudelleenkäynnistyksen estämiseksi

• Älä käytä niin paljon painetta työkaluun nähden, että se pysähtyy

KÄYTÖN JÄLKEEN

• Ennen työkalun laskemista maahan katkaise moottorin toiminta ja varmista, että kaikki liikkuvat osat pysähtyvät täysin
• Työkalu irtikytkettyäsi älä koskaan pysäytä varusteen pyörintää siihen kohdistetulla poikittaisella voimalla

Koneessa on kaksinkertainen eristys EN50144:n mukaan; maadoitusjohto ei ole tarpeellinen.

HUOLTO

Irrota aina kone virtalähteestä ennen huollon aloittamista.

SBM Group-koneet on suunniteltu toimimaan pitkään ja mahdollisimman pienellä huoltotarpeella. Puhdistamalla ja käyttämällä sitä oikealla tavalla voit itsekin vaikuttaa koneen käyttöikään.

Puhdista koneen ulkopinta säännöllisesti pehmeällä kankaalla. Parasta olisi puhdistaa se jokaisen käyttökerran jälkeen. Pidä koneen jäähdytysaukot puhtaina. Jos lika on pinttynyt, voit käyttää saippuavedellä kostutettua kangaspalaa. Älä kuitenkaan käytä liuottimia kuten bensiiniä, alkoholia, ammoniakkia jne, koska ne vahingoittavat koneen muoviosia.

Konetta ei tarvitse voidella.

Jos koneen toiminnassa ilmenee häiriö esim. jonkin osan kulumisen johdosta, ota yhteyttä lähimpään SBM Group-jälleenmyyjään.

YMPÄRISTÖ

Kuljetusvaurioiden välttämiseksi kone on pakattu tu- kevaan laatikkoon. Tämä pakkaus on mahdollisimman ympäristöystävällinen. Kierrätä se. Jos vaihdat koneen uuteen, voit viedä vanhan koneen SBM Group-jälleen- myyjällesi, joka huolehtii ympäristöystävällisestä jäte- huollosta.

Eesti

Nurklihvmasin

SISSEJUHATUS

Todistamme täten ja vastaamme yksin siitä, että tämä tuote en allalueteltujen standardien ja standardoimisasiakirjojen vaatimusten mukainen EN60745-2-3, EN60745-2-3, EN55014-1, EN55014-2, EN61000-3-2, EN61000-3-3 seuraavien sääntöjen mukaisesti 2006/42/ETY, 2006/95/ETY, 2004/108/ETY.

MELU/TÄRINÄ Mitattuna EN 60 745 mukaan työkalun melutaso on <88 dB(A) ja yleensä työkalun äänen voimakkuus on <99 dB(A) (keskihajonta: 3 dB), ja tärinän voimakkuus <8,17 m/s² (käsi-käsivarsi metodi).

EE VASTAVUSDEKLARATSIOON CE

Kinnitame ainuvastutajana, et see toode vastab järmistele standarditele või normdokumentidele: EN60745-2-3, EN60745-2-3, EN55014-1, EN55014-2, EN61000-3-2, EN61000-3-3 vastavalt direktiivide 2006/42/EÜ, 2006/95/EÜ, 2004/108/EÜ.

Älä hävitä sähkötyökalua, tarvikkeita tai pakkausta tavallisen kotitalousjätteen mukana (koskee vain EU-maita). Vanhoja sähkö- ja elektroniikkalitteita koskevan EU-direktiivin 2002/96/ETY ja sen maakohtaisten sovellusten mukaisesti käytetyt sähkötyökalut on toimitettava ongelmajätteen keräyspistee-seen ja ohjattava ympäristöystävälliseen kierrätykseen
