BRUKSANVISNING CUA625BHP BLACK & DECKER

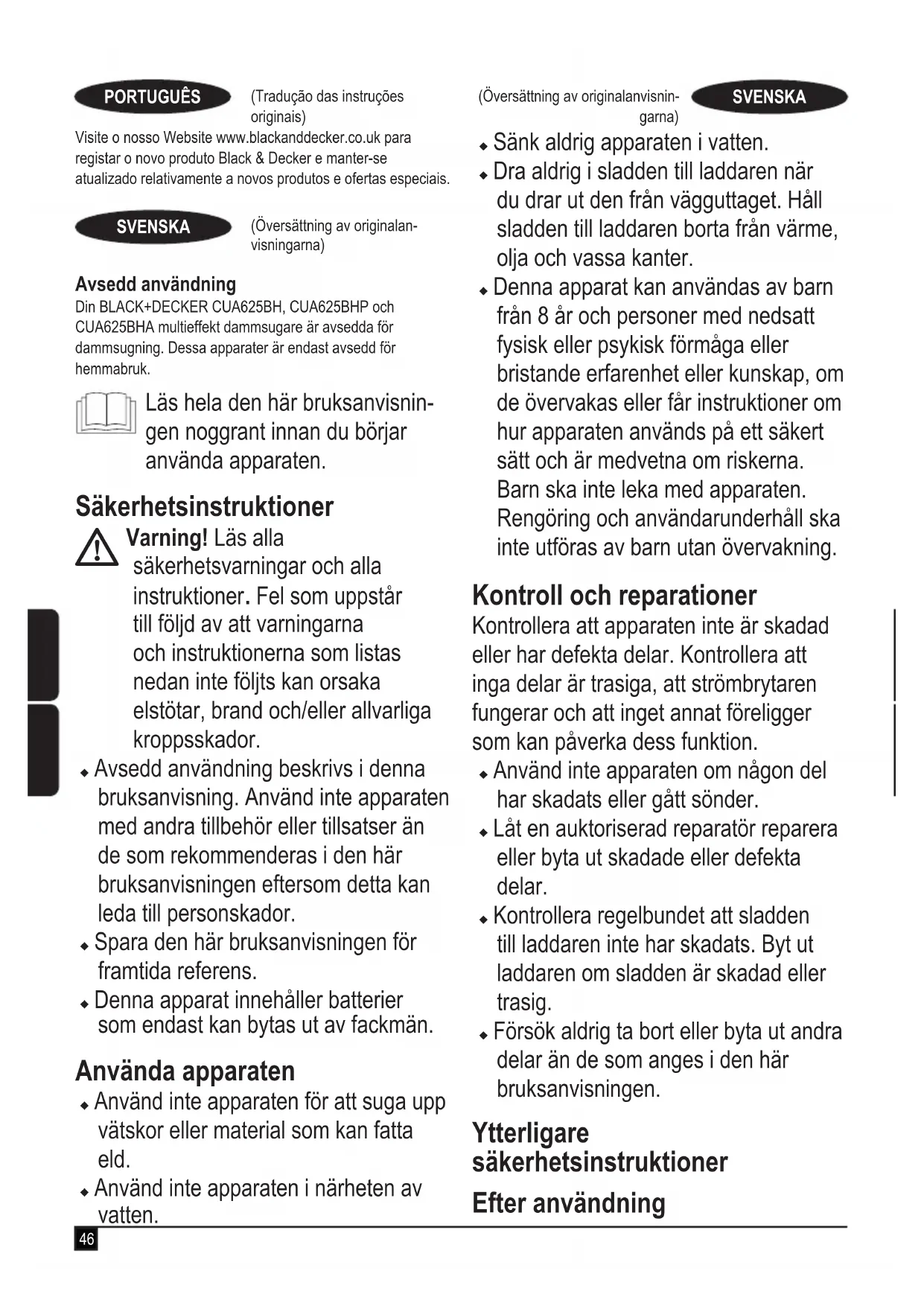

Varning! Läs alla säkerhetsvarningar och alla instruktioner. Fel som uppstår till följd av att varningarna och instruktionerna som listas nedan inte följts kan orsaka elstötar, brand och/eller allvarliga kroppsskador. u Avsedd användning beskrivs i denna bruksanvisning. Använd inte apparaten med andra tillbehör eller tillsatser än de som rekommenderas i den här bruksanvisningen eftersom detta kan leda till personskador. u Spara den här bruksanvisningen för framtida referens. u Denna apparat innehåller batterier som endast kan bytas ut av fackmän. Använda apparaten u Använd inte apparaten för att suga upp vätskor eller material som kan fatta eld. u Använd inte apparaten i närheten av vatten. u Sänk aldrig apparaten i vatten.u Dra aldrig i sladden till laddaren när du drar ut den från vägguttaget. Håll sladden till laddaren borta från värme, olja och vassa kanter. u Denna apparat kan användas av barn från 8 år och personer med nedsatt fysisk eller psykisk förmåga eller bristande erfarenhet eller kunskap, om de övervakas eller får instruktioner om hur apparaten används på ett säkert sätt och är medvetna om riskerna. Barn ska inte leka med apparaten. Rengöring och användarunderhåll ska inte utföras av barn utan övervakning. Kontroll och reparationer Kontrollera att apparaten inte är skadad eller har defekta delar. Kontrollera att inga delar är trasiga, att strömbrytaren fungerar och att inget annat föreligger som kan påverka dess funktion. u Använd inte apparaten om någon del har skadats eller gått sönder. u Låt en auktoriserad reparatör reparera eller byta ut skadade eller defekta delar. u Kontrollera regelbundet att sladden till laddaren inte har skadats. Byt ut laddaren om sladden är skadad eller trasig. u Försök aldrig ta bort eller byta ut andra delar än de som anges i den här bruksanvisningen. Ytterligare säkerhetsinstruktioner Efter användning47 (Översättning av originalanvisningarna)SVENSKAu Koppla ifrån laddaren innan laddaren eller laddningsbasen rengörs. u När apparaten inte används ska den förvaras fulladdad på en torr plats. u Barn ska inte ha tillgång till apparater under förvaring. Återstående risker Ytterligare risker som inte nns med i de bifogade säkerhetsanvisningarna kan uppstå när verktyget används. Dessa risker kan uppstå vid felaktig eller långvarig användning, etc. Även om alla relevanta säkerhetsanvisningar följs och säkerhetsanordningar används kan vissa ytterligare risker inte undvikas. Dessa omfattar: u Skador orsakade av att roterande/ rörliga delar vidrörs. u Skador som uppstår vid byte av delar, klinga eller tillbehör. u Skador som orsakas av långvarig användning av ett verktyg. Se till att regelbundet ta vilopauser när du använder ett verktyg under en längre period. u Hörselnedsättning.u Hälsorisker orsakade av inandning av damm när redskapet används (exempel: arbete med trä, särskilt ek, bok och MDF.) Laddare Laddaren är avsedd för en viss spänning. Kontrollera alltid att nätspänningen överensstämmer med spänningen på typskylten. Varning! Försök aldrig byta ut laddaren mot en vanlig nätkontakt. u Använd endast din BLACK+DECKER laddare för att ladda batteriet i den apparat som den levererades med. Andra batterier kan spricka och orsaka personskador och andra skador. u Försök aldrig att ladda ej uppladdningsbara batterier. u Om nätsladden är skadad, måste den för att undvika risker, bytas ut av tillverkaren eller en auktoriserad BLACK+DECKER-verkstad. u Utsätt inte laddaren för vatten.u Öppna inte laddaren.u Gör ingen åverkan på laddaren.u Apparaten/batteriet ska placeras på en plats med god ventilation vid laddning. Elsäkerhet Symboler på laddaren Läs hela den här bruksanvisningen noggrant innan du använder apparaten. Detta verktyg är dubbelt isolerat; av den orsaken krävs ingen jordledning. Kontrollera alltid att spänningen på nätet motsvarar den spänning som nns angiven på märkplåten. Laddaren är endast avsedd för användning inomhus.Etiketter på apparatenFöljande symboler finns på denna apparat tillsammans med datumkodenLäs hela den här bruksanvisningen nog-grant innan du använder apparatenAnvänd endast med laddare S013C-33-40 Funktioner Detta verktyg har några eller samtliga av följande funktioner. S013C-33-4048 (Översättning av originalanvisningarna) SVENSKA

3a. Uttag exibelt rör 3b. Hake förlängningsrör

6. Lucka dammbehållare

7a. Tillbehörshållare

8. Luckgångjärn dammbehållare

13. Höljets slangöppning

15. 3-i-1 tillbehörsverktyg

16. Elementmunstycke för husdjur (endast CUA625BHP)

17. Långt borstmunstycke (endast CUA625BHA)

22a. Doftskiva (endast CUA625BHP) Användning Påslagning och avstängning (bild A) u Slå på genom att trycka in strömbrytaren (1). u Enheten startar i inställningsläget mellanprestanda. Effekten kan justeras med hjälp av strömreglering (J2) vänster = min höger = max (ses vid användning ovanifrån). u Stäng av genom att trycka in strömbrytaren (1). Notera: Använd enheten i höghastighetsläge med roterande borste för matta påslagen. Använd enheten i låghastighetsläge med roterande borste för matta avstängd. Notera: Enheten har ett intuitivt ”standbyläge” som gör att den kommer ihåg senaste inställningen under fem minuter vid start. Notera: Om apparaten lämnas medan den används, placera den i upprätt stående enheten på så sätt att om den faller oavsiktligt sker det mot en vägg eller ett hörn och bort från personer och husdjur. Kontrollpanel (bild J) Enheten är utrustad med en smarttech kontrollpanel som har intelligent sensorteknologi för en mer intuitiv rengöringsupplevelse. De inkorporerade funktionerna är: J1 FLOORSENSOR Touchknapp Intelligent golvsensorteknologi ökar suget på mattor och byter till ekonomiskt läge för lättare uppgifter, såsom rengöring av hårda golv samt optimerar batteridrifttiden, denna funktion är aktiv när LED (J1a) lyser. För att maximera körtiden på alla ytor, stäng av denna funktion genom touchområdet (J1). J2 Strömkontroll touchglidkontakt Touchpanelknappen låter dig kontrollera enhetens effektnivå från minimum till maximum genom att glida med ngret längs med detta område. J3 Roterande borste touchknapp Låter dig slå på och stänga av borstfunktionen. J4 Strömindikator Låter dig övervaka strömnivån som används. J5 BATTERISENSOR indikator LED-batteriindikatorn visar kvarvarande laddning och varnar när batteriet är svagt. Den sista LED kommer att blinka kontinuerligt när det endast är en minuts körtid kvar. Alla LED kommer att blinka när enheten är urladdad. J6 FILTERSENSOR Smart sensorteknologi upptäcker automatiskt (symbolen lyser röd) när ltret är igensatt och behöver rengöras. Notera: FILTERSENSOR LED kommer att blinka och enheten kommer automatiskt att stängas av när det är något hinder i den flexibla slangen eller filtren som kan göra att motorn överhettas. Koppla ifrån och ta bort blockeringen omedelbart. Använda handtaget/skaftet (bild B, C, D, E) u Tryck på handtagets/skaftets låsknapp (11) för att frigöra handtaget/röret (3) från höljet (12). u Lossa slanganslutningen (9) från höljets uttag (13) såsom visas i bild B. u Tryck på höljets låsknapp (12b) för att lossa och lyfta bort dammsugarbehållaren (5) från höljet (12) såsom visas i bild C. u Anslut slanganslutningen (9) till den exibla rörporten (3a) så att låset (9a) klickar säkert på plats som visas i gur D.49 (Översättning av originalanvisningarna) SVENSKA u Dra ut elementmunstycket (4) såsom visas i bild E, tills det klickar på plats. u För att skjuta in elementmunstycket (4) tryck på förlängningsrörets hake (3b) så att det återgår till sin normala position.. Använda 3-i n-1 tillbehörsverktyget (bild F) u 3-i-1 handtaget/skaftet (15) har tre kongurationer.

2. Litet elementmunstycksläge.

u 3-i-1-handtaget kan monteras antingen direkt på slanganslutningen 9 eller på det utdragbara elementmunstycket (4) som visas i bild F. Borttagning av den roterande borsten (bild G, H) u För att ta bort den roterande borstenhetens kassett (14a) från golvhuvudet (14) tryck ned låsknappen (14b) såsom visas i bild G. u Den roterande borsten (18) kan nu tas bort. Änddelarna kan också tas bort för rengöring av borstarna från hår och annat skräp som har ackumulerats såsom visas i bild H. Notera: Om ett föremål fastnar i den roterande borsten stannar den automatiskt. Stäng av apparaten, ta bort föremålet och fortsätt. Notera: CUA625BHP enheten levereras med en specialanpassad roterande borste för husdjur (18a) före rengöring av husdjurshår etc. Laddning (bild I) u Placera apparaten i laddningsbasen (7) såsom visas i bild

u Anslut laddningsuttaget (7) till ett elektriskt uttag. u Slå på eluttaget. LED-laddningsindikatorn börjar blinka och ökar sektionsvis. LED slocknar när full laddning uppnåtts. u Apparaten måste laddas i 6 timmar. Notera: Laddningsbasen levereras med 2 skruvar och väggpluggar för montering på väggen, vilket ger extra stabilitet såsom visas i bild I. Batterisensor LED-mönster Batterifel (alla LED) Laddarfel (alla LED) Batteri hett (alla LED) Batteridiagnostik Om apparaten upptäcker ett svagt batteri börjar laddningsindikatorn att blinka snabbt när strömbrytaren trycks ned. Gör så här: u Anslut laddaren. Slå på vid eluttaget. u Låt apparaten laddas. Om apparaten upptäcker ett skadat batteri börjar laddningsindikatorn att blinka snabbt när apparaten laddas. Gör så här: u Ta med apparaten och laddaren till ett auktoriserat servicecenter för test. Notera: Det kan ta upp till 60 minuter att avgöra om batteriet är defekt. Om batteriet är för varmt eller för kallt blinkar LED-indikatorn omväxlande snabbt och långsamt med en blinkning i varje hastighet. Tömma dammbehållaren (bild K, L, N) u Håll enheten över en lämplig skräpbehållare, tryck på dammbehållarens låsknapp (6a) för att lossa dammbehållarens lock (6) såsom visas i bild K. u Skjut packningshandtaget (19) nedåt för att tömma innehållet i dammbehållaren (5a) såsom visas i bild L. Packa innehållet i dammbehållaren (bild M, N) u Håll dammbehållarens lock (6) stängt, skjut packningshandtaget nedåt för att packa ihop innehållet i dammbehållaren (5a) och därmed öka dess kapacitet såsom visas i bild N. N1 = Innan packning. N2 = Efter packning. Lossa dammbehållaren (bild O, P) Notera: Dammbehållaren kan lossas antingen från enheten när den är i höljesläget såsom visas i bild O, eller när den används i läget med bortlyftbara dammsugarbehållaren såsom visas i bild P. u Tryck på låsknappen för dammbehållaren (20) och lyft ut dammbehållaren. u Frigör dammbehållaren (5a) från den bortlyftbara dammsugarbehållaren (5). u Använd dammbehållarhandtaget (21) och håll enheten över en lämplig skräpbehållare och tryck på behållaren låsknapp (6a) för att lossa dammbehållarens lock (6) och skjut packningshandtaget (19) nedåt för att tömma innehållet i dammbehållaren (5a) såsom visas i bild Q. Rengöra dammbehållarens lter (bild R, S, T) u Tryck ned dammbehållarens låsspak (20) för att lossa dammbehållaren såsom visas i bild O. u Lyft bort ltermontaget (22) från dammbehållaren (5a) genom att vrida det moturs såsom visas i bild R. Notera: CUA625BHP-enhetens förlter levereras med en doftskiva i ett folieomslag (22a) som kan fästas så att en behaglig lukt kan släppas när apparaten används. u Filtret (23) kan nu tas bort från förltret (22) bild T. u Dammbehållaren kan delas i två delar, (5b) och (5c), för en mer grundlig rengöring såsom visas i bild S. u Skölj dammbehållaren med varmt såpvatten. u Rengör ltren med varmt såpvatten (bild W, X). u Se till att ltren är torra50 (Översättning av originalanvisningarna) SVENSKA u Sätt tillbaka ltren i apparaten och se till att de sitter korrekt monterade. u Stäng dammbehållaren (5a). Återanslut till den bortlyftbara dammsugarbehållarense till att låshakarna (20) klickar på plats. Rengöring av den handhållna dammsugarbehållarens lter (bild U, V) u Lyft bort ltrens åtkomstpanel (23) för att visa lterkammaren (25). u Filtret (24) kan nu tas bort för rengöring. Notera: CUA625BHA-enheten är utrustad med ett HEPA-lter (26) som hjälp för skydd mot allergier. u Båda typerna av lter kan rengöras med varmt såpvatten (bild W, X). Bärrem (bild Y) En bärrem (2a) medföljer för att möjliggöra enklare användning av dammsugaren. Denna kan enkelt anslutas till handtaget (2) via ett kardborreband som visas i bild Y. Underhåll Varning! Dra ut elsladden innan du utför underhåll på eller rengör apparaten. Torka av apparaten med en fuktig trasa ibland. Använd aldrig något slipande eller lösningsmedelsbaserat rengöringsmedel. Doppa aldrig ned apparaten i vatten. Den här sladdlösa BLACK+DECKER-apparaten har konstruerats för att fungera under lång tid med minsta möjliga underhåll. Kontinuerlig tillfredsställande drift beror på ordentlig verktygsvård och regelbunden rengöring. Varning! Innan du utför underhåll på apparater utan sladd: u Dra ur sladden till laddaren innan du rengör den. Laddaren behöver inget annat underhåll än regelbunden rengöring. u Rengör regelbundet apparatens/laddarens luftintag med en mjuk borste eller torr trasa. u Rengör motorkåpan regelbundet med en fuktig trasa. Använd aldrig något slipande eller lösningsmedelsbaserat rengöringsmedel. Byta ltren Filtren bör bytas ut var sjätte till nionde månad eller om de är utslitna eller trasiga. Utbyteslter nns att köpa hos din BLACK+DECKER-återförsäljare. CUABF10 - Standard ltersats Plisserat lter + skumavgas CUAHF10 - HEPA-kit HEPA plisserat lter + HEPA avgas Varning för parfymerade skivor. Doftande bomullsväv. Tvätta ansiktet, händerna och all exponerad hud noga efter hanteringen. Använd skyddshandskar/ skyddskläder/ögonskydd/ansiktsskydd. Om det kommer i ögongen: Skölj noga med vatten i era minuter. Ta bort kontaktlinser om sådana används och lätt kan göras. Fortsätt att skölja. Om hudirritation uppstår: Sök medicinsk rådgivning/vård. Undvik utsläpp i naturen. Svälj inte. u Ta loss de gamla ltren enligt beskrivningen ovan.u Montera de nya ltren enligt beskrivningen ovan. Skydda miljön

Separat insamling. Produkter och batterier som är markerade med denna symbol får inte kastas i de vanliga hushållssoporna. Produkter och batterier innehåller material som kan återanvändas eller återvinnas för att minska behovet av råmaterial. Återvinn elektriska produkter och batterier enligt lokala bestämmelser. Närmare information finns tillgänglig på www.2helpU.com Tekniska data

CUA625BH CUA625BHP CUA625BHA

Spänning V 21.6 21.6 21.6 Watt-tim- mar Wh 54 54 54 Vikt Kg 4.35 4.35 4.35 Garanti Black & Decker är säker på kvaliteten hos denna produkt och erbjuder kunder 24 månaders garanti från inköpsdatumet. Garantin gäller utöver konsumentens rättigheter enligt lag och påverkar inte dessa. Garantin är giltig i de områden som tillhör medlemsstaterna i Europeiska unionen och det europeiska frihandelsområdet. För yrkande under garantin måste yrkandet vara in enlighet med Black & Deckers villkor och du kommer att behöva skicka in bevis på köpet till försäljaren eller en auktoriserad reparatör. Villkoren för Black & Deckers tvååriga garanti och var du hittar din närmaste auktoriserade reparatör kan erhållas på Internet på www.2helpU.com, eller genom att kontakta ditt lokal Black & Decker kontor på adressen som angetts i denna bruksanvisning. Besök vår webbplats www.blackanddecker.se för att registrera din nya Black & Decker-produkt samt för att få information om nya produkter och specialerbjudanden.51 (Oversettelse av de opprinnelige instruksjonene)NORSK Tiltenkt bruk BLACK+DECKER CUA625BH, CUA625BHP og CUA625BHA multistrøm støvsugere er designet for støvsuging. Disse apparatene er bare beregnet for bruk i hjemmet. Les hele denne håndboken nøye før du bruker apparatet. Sikkerhetsinstruksjoner
