BRUKSANVISNING MasterFlush MF 7160 DOMETIC

Servicecenter och återförsäljare Besök: www.dometic.com

Läs och följ noggrant alla instruktioner, direktiv och varningar i den här produkthandboken för att säkerställa att du alltid installerar, använder och underhåller produkten på rätt sätt. Dessa instruktioner MÅSTE förvaras tillsammans med produkten.

Genom att använda produkten bekräftar du härmed att du noggrant har läst alla instruktioner, direktiv och varningar och att du förstår och är införstådd med att följa de villkor som anges häri. Du är införstådd med att endast använda denna produkt i avsett syfte och i enlighet med instruktionerna, direktiven och varningarna som anges i denna produkthandbok samt i enlighet med alla gällande lagar och bestämmelser. Om du inte läser och följer instruktionerna och varningarna som anges här kan det leda till personskador på dig eller andra, skador på produkten eller annan egendom i närheten. Denna produkthandbok, inklusive instruktionerna, direktiven och varningarna samt relaterad information, kan ändras och uppdateras. Besök www.dometic.com för uppdaterad produktinformation.

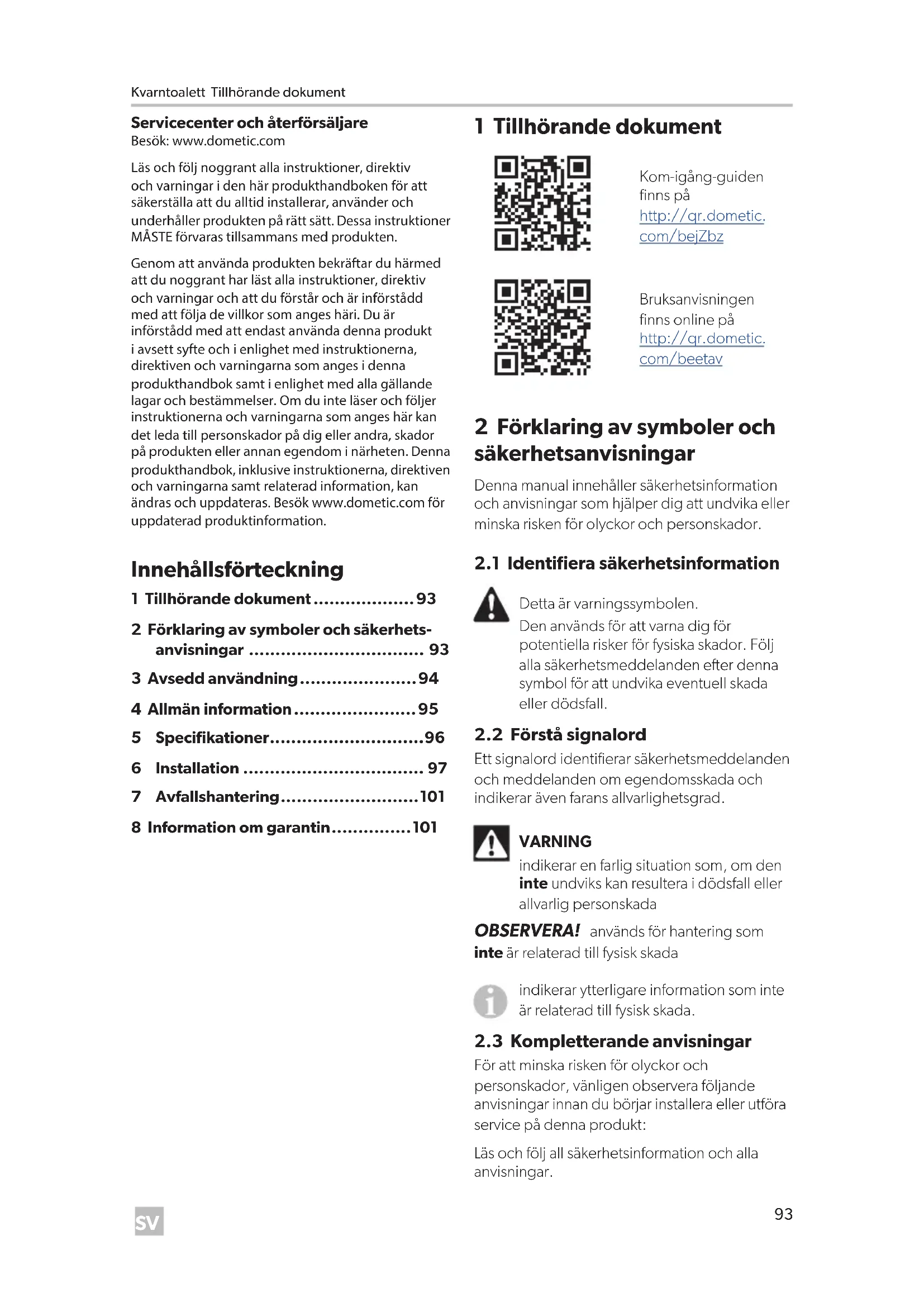

Innehållsförteckning

1 Tillhörande dokument....93
2 Förklaring av symboler och säkerhets- anvisningar 93
3 Avsedd användning....94
4 Allmän information....95
5 Specifikationer....96
6 Installation 97
7 Avfallshantering....101
8 Information om garantin......101

1 Tillhörande dokument

Kom-igång-guiden finns på http://qr.dometic.com/bejZbz

Bruksanvisningen finns online på http://qr.dometic.com/beetav

2 Förklaring av symboler och säkerhetsanvisningar

Denna manual innehåller säkerhetsinformation och anvisningar som hjälper dig att undvika eller minska risken för olyckor och personskador.

2.1 Identifiera säkerhetsinformation

Detta är varningssymbolen. Den används för att varna dig för potentiella risker för fysiska skador. Följ alla säkerhetsmeddelanden efter denna symbol för att undvika eventuell skada eller dödsfall.

2.2 Förstå signalord

Ett signalord identifierar säkerhetsmeddelanden och meddelanden om egendomsskada och indikerar även farans allvarlighetsgrad.

WARNING

indikerar en farlig situation som, om den inte undviks kan resultera i dödsfall eller allvarlig personskada

OBSERVERA! används för hantering som inte är relaterad till fysisk skada

indikerar ytterligare information som inte är relaterad till fysisk skada.

2.3 Kompletterande anvisningar

För att minska risken för olyckor och personskador, vänligen observera följande anvisningar innan du börjar installera eller utföra service på denna produkt:

Läs och följ all säkerhetsinformation och alla anvisningar.

• Läs och förstå dessa anvisningar innan du använder eller utför service på produkten.
• Dometic rekommenderar att en behörig marintekniker eller elektriker installerar eller utför service på den här produkten. Skador på utrustningen, personskador eller dödsfall kan uppstå på grund av felaktig installation. Installationen måste uppfylla alla tillämpliga lokala eller nationella bestämmelser.

2.4 Allmänna säkerhetsmeddelanden

WARNING! Fara för översvämning. Om man underlåter att följa följande varningar kan följden bli dödsfall eller allvarlig personskada.

- Om toaletten är ansluten till några som helst skrovanslutningar måste korrekt monterade bottentventiler installeras i alla rör anslutna till avloppsanslutningar genom skrovet. Bottenventiler måste vara lättillgängliga för alla användare av toaletten, annars måste sekundära ventiler monteras i slangarna där de är lättillgängliga. Alla ventiler måste vara fullstora ventiler och av marin kvalitet. Slussventiler som skruvas för stängning rekommenderas inte.

- Om toaletten är ansluten till några skrovanslutningar, måste alla flexibla slangar vara av marin sanitetskvalitet och måste säkras till alla anslutningar (t.ex. bottenventil, ventilerad böj eller toalett) med två slangklämmor i rostfritt stål med bandskruvgänga på alla anslutningar. Anslutningarna måste kontrolleras ofta.

- Om toalettkanten är mindre än 8 tum (20 cm) över den högsta möjliga vattenlinjen vid någon tidpunkt (under alla förhållanden för krängning, last eller trim) och är ansluten till några skrovanslutningar måste korrekt placerade ventilerade böjar monteras i inlopp (vid anslutning till råvatten) eller avloppsrör för att förhindra potentiell återsugning av havsvatten i båten. Ventilerade böjar måste vara utrustad med integrerad kontrollventil som tillåter luft i ledningen för att förhindra hävert.

- Om toaletten någon gång spolas med råvatten får en råvattenpump som styrs av en automatisk (behovsstyrd) brytare inte installeras. Om en vattenventil eller en rörkoppling börjar läcka ombord skulle den

automatiskt styrda pumpen starta, vilket kan leda till översvämning.

• Anslut inte toalett med råvattenspolning (modeller 7160, 7260) till ett trycksatt vattensystem ombord.
• Innan du börjar arbeta med den här produkten ska du se till att all ström till enheten är avstängd och att bottenförskruvningarna är i stängt eller avstängt läge.

WARNING! Risk för elstötar eller brand.

Följ alla lokala bestämmelser för elinstallationer.

OBSERVERA! Överfyllning av septiktanken kan orsaka allvarliga skador på sanitetssystemet, som att spränga septiktanken och släppa ut tankens innehåll i kölrummet. För att förhindra denna möjlighet rekommenderar Dometic användning av ett avstängningsrelä för full tank. Signalen från septiktanken om att den är full kan genereras av en Dometic DTM01C-tankmonitor eller ett DTM04-tankövervakningssystem i fyra nivåer (tillval).

Följ alla lokala bestämmelser för tömning av avfallstank.

3 Avsedd användning

Kvarntoaletten (i fortsättningen kallad toalett eller produkt) är en toalett med elektrisk spolning som maler avfall och pumpar det antingen till en septiktank eller till annat system för avloppshantering eller överbord. Toaletten styrs med en fjärrstyrd spolningsbrytare och gör att användaren kan fylla på vatten i skålen (före eller efter spolning) och spola toaletten genom att trycka på en knapp. Denna toalett är utformad för användning i marina tillämpningar och är endast lämplig för avsett ändamål och tillämpning i enlighet med dessa instruktioner.

Den här manualen ger den information som krävs för att installera toaletten på rätt sätt. Felaktig installation och/eller användning eller felaktigt underhåll kommer leda till att produkten inte fungerar optimalt och riskerar gå sönder. Tillverkaren åtar sig inget ansvar för personskador eller materiella skador på produkten som uppstår till följd av:

- Felaktig montering eller anslutning, inklusive för hög spänning

• Felaktigt underhåll eller användning av reservdelar som inte är originaldelar från tillverkaren
• Ändringar som utförts utan uttryckligt medgivande från tillverkaren
• Användning för andra ändamål än de som beskrivs i denna bruksanvisning

Dometic förbehåller sig rätten att ändra produktens utseende och specifikationer.

4 Allmän information

Bilderna som används i detta dokument är endast för referensändamål. Komponenter och komponentplatser kan variera beroende på specifika produktmodeller. Mätten kan variera ±0,38 tum (10 mm).

4.1 Komponenter

Förpackningens innehåll (Bild 1 på sidan 2)

1 Kvarntoalett
2 DFS-2F spolknapp (standard – toalett med sötvattenspolning)
3 DFS-1F spolknapp (standard – toalett med råvattenspolning)
4 1,5 tum (38 mm) tömningsanordning
5 Sats för golvmontering
6 Sats med vattentillförselslang
	Stycklista ^1
	Kom-igång-guide ^1

^1 Visas inte

Toalettens komponenter (Bild 2 på sidan 2)

1 Backventil för spolning(sötvattenstoalett) eller adapter(råvattensmodell)

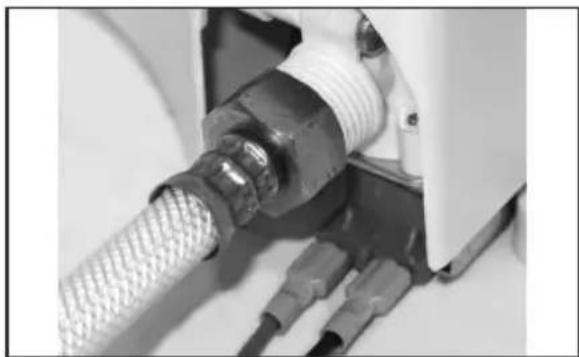

2 Vattentillförselslang

3 Kvarnpump (under plastlock)

4 Elektrisk vattenventil (råvattensmodell)

5 Placering av etikett för produkt-ID

6 Kompressionsband i rostfritt stål

7 Tömningsanordning

4.2 Toalettsystemlayouter

4.2.1 System över vattenlinjen

Toalett med tömning direkt överbord

(Bild 5 på sidan 3)

1 Bottenventil

2 1,0 tum (25 mm) eller 1,5 tum (38 mm) ID-slang

3 Gör en böj 12,0 tum (305 mm) över golvet för att hålla kvar vatten i toaletten

4 Kvarntoalett

5 Färskvattentillförsel0,5 tum (13 mm) ID-färskvattenledning

6 Från färskvattentillförsel

7 Havsvattentillförsel

8 0,75 tum (19 mm) ID-slang

9 Backventilen ser till att pumpen behåller sugtrycket

Toalett med tömning av uppsamlingstank

(Bild 6 på sidan 3)

1 Bottenventil

2 Lägg till ventilerad böj om uppsamlingstanken är under vattenlinjen

3 Ventilationsfäste

4 Avloppspump

5 Ventilationsfilter

6 Avloppstank (bortskuren vy)

7 Däckutsläpp

8 Nivåflottör för full tank (tillval)

9 1,0 tum (25 mm) eller 1,5 tum (38 mm) ID-slang

10 Gör en böj 12,0 tum (305 mm) över golvet för att hålla kvar vatten i toaletten

11 Kvarntoalett

12 Färskvattentillförsel0,5 tum (13 mm) ID-färskvattenledning

13 Från färskvattentillförsel

14 Havsvattentillförsel

15 0,75 tum (19 mm) ID-slang

16 Backventilen ser till att pumpen behåller sugtrycket

4.2.2 System under vattenlinjen

Toalett med tömning direkt överbord (Bild 7 på sidan 3)

1 Bottenventil
2 1,0 tum (25 mm) eller 1,5 tum (38 mm) ventilerad böj
3 Ventilationsfäste
4 1,0 tum (25 mm) eller 1,5 tum (38 mm) ID-slang
5 Kvarntoalett
6 Färskvattentillförsel
70,5 tum (13 mm) ID färskvattenledning
8 Havsvattentillförsel
90,75 tum (19 mm) ID-slang
10 0,75 tum (19 mm) ventilerad böj med backventil
11 Ventilationsfäste
12 8,0 tum (203 mm) minimum
13 Maximal krängning
14 Vattenlinjeområde
15 Statisk

Toalett med tömning av uppsamlingstank

(Bild 8 på sidan 4)

1 Bottenventil
2 Lägg till ventilerad böj om uppsamlingstanken är under vattenlinjen
3 Ventilationsfäste
4 Avloppspump
5 Ventilationsfilter
6 Avloppstank (bortskuren vy)
7 Däckutsläpp
8 Nivåflottör för full tank (tillval)
9 Ventilationsfäste
10 1,0 tum (25 mm) eller 1,5 tum (38 mm) ID-slang
11 Kvarntoalett

12 Färskvattentillförsel 0,5 tum (13 mm) ID-färskvattenledning
13 Havsvattentillförsel
14 0,75 tum (19 mm) ID-slang
15 0,75 tum (19 mm) ventilerad böj med backventil
16 Ventilationsfäste
17 8,0 tum (203 mm) minimum
18 Maximal krängning
19 Vattenlinjeområde
20 Statisk

5 Specifikationer

5.1 Dimensioner

7120, 7160 (standardtoalett)

(Bild 3 på sidan 2)

1 14,8 tum (375 mm)
2 15,0 tum (381 mm)
3 19,0 tum (483 mm)
4 13,8 tum (349 mm) sitshöjd
5 13,8 tum (349 mm)
6 10,0 tum (254 mm)
7 28,75 tum (730 mm) uppfällt lock

7220, 7260 (kompakt marin toalett)

(Bild 3 på sidan 2)

1 13,3 tum (337 mm)
2 14,5 tum (368 mm)
3 18,8 tum (476 mm)
4 12,3 tum (311 mm) sitshöjd
5 13,8 tum (349 mm)
6 10,0 tum (254 mm)
7 26,3 tum (667 mm) uppfällt lock

Dometic spolknappspanel

(Bild 4 på sidan 2)

1 3,25 tum (83 mm)
21,625 tum (41 mm)

5.2 Material

Toalett Keramiskt glas
Toalettbas Polypropen
Dometic spolk-nappspanel	Polystyren (DFS-1F eller DFS-2F) eller pulverlackerad aluminium (DFST)

5.3 Minsta systemkrav

Elektrisk Ström-behov		20 A/12 VDC; 10 A/24 VDC
		Kretsbrytare 25 A/12 VDC; 15 A /24 VDC
		Kablage112 Upp till 25 fot (7,6 m) total krets
Vattenför-sörjning	Anslutning-sstorlek Tillförsel-slangens ID	0,5 tum NPT – toalett med sötvattens-polning
		0,75 tum ID – toalett med råvatten-spolning
	Flödes-hastighet	Minst 2,0 gpm/7,6 l/min. – sötvatten-spolning
Utlopp Inner-diameter		1,5 tum (38 mm) eller 1,0 tum (25 mm)
		Horisontell sträcka2max 40 fot (12,2 m)
		Vertikal sträcka2max 4 fot (1,2 m)

^1 Se ABYC-riktlinjerna för mer information.

^2 Horisontella och vertikala sträckor är inte kumulativa. Kontrollera att utloppsflödet är tillräckligt om installationen närmar sig någon av dessa gränser.

6 Installation

Avgör om vattentillförseln till toaletten ska vara sötvatten eller havsvatten, över eller under fartygets vattenlinje, och följ sedan lämpliga anvisningar för installationen.

6.1 System över vattenlinjen

För layoutinformation, se "System över vattenlinjen" på sidan 95.

Följande information är viktig:

• Toalettkanten måste vara minst 8,0 tum (203 mm) över högsta möjliga vattenlinje vid full krängning.
• Ventilerade böjar måste vara minst 8,0 tum (203 mm) över högsta möjliga vattenlinje vid full krängning. För optimal användning av toaletten ska den ventilerade böjen installeras så nära en höjd på 8,0 tum (203 mm) som möjligt.
• Placera de ventilerade böjarna nära båtens mitt för att minimera fluktuationen i vattenlinjens höjd.
• Maximal havsvattenpumpslyft är 4 fot (1,2 m).
• Maximal uppfordringshöjd är 4 fot (1,2 m).

6.2 System under vattenlinjen

För layoutinformation, se "System under vattenlinjen" på sidan 96.

Följande information är viktig:

• Den ventilerade böjen på 0,75 tum (19 mm) måste vara en anknäbbsventil eller en elektriskt normalt öppen magnetventil.
• Ventilerade böjar måste vara minst 8,0 tum (203 mm) över högsta möjliga vattenlinje vid full krängning. För optimal användning av toaletten ska den ventilerade böjen installeras så nära en höjd på 8,0 tum (203 mm) som möjligt.
• De ventilerade böjarna ska inte överskrida ett maximum på 2 fot (0,6 m) över vattenlinjen.
• Placera de ventilerade böjarna nära båtens mitt för att minimera fluktuationen i vattenlinjens höjd.
• Maximal havsvattenpumpslyft är 4 fot (1,2 m).
• Maximal uppfordringshöjd är 4 fot (1,2 m).

6.3 Inloppsrör

WARNING! Fara för översvämning.

Anslut inte inloppsledning för toalett med havsvattenspolning till ett trycksatt sötvattensystem. Detta resulterar i en sötvattenpump som körs kontinuerligt, vilket kan leda översvämning av toaletten och på båten. Om man underläter att följa

den här varningen kan följden bli dödsfall eller allvarlig personskada.

WARNING! Risk för förorenat vatten.

Anslut inte på något sätt inloppsledning för toalett med havsvattenspolning till ett dricksvattensystem ombord. Det kan orsaka förorening av dricksvattensystemet. Om sötvatten önskas kan du köpa toalettversionen med sötvattenspolning eller skaffa en separat färskvattentank som tillför vatten endast till toaletten. Om man underlåter att följa den här varningen kan följden bli dödsfall eller allvarlig personskada.

Se till att installera en ventilerad böj som inte förhindrar det vattenflöde till toaletten som krävs när den spolas. En elektrisk magnetventil rekommenderas.

6.3.1 Modeller med havsvattenspolning

1. Installera bottenventilen och inloppsvattenledningen (medföljer inte).

– Använd en fullflödesbottenventil på 3/4 tum (19 mm) och en flexibel ID-slang på 3/4 tum (19 mm). Följ monteringsanvisningarna från bottenventilens tillverkare.
– Se till att inloppsbottenventilen alltid är under havsvattenlinjen, vid alla förhållanden för full krängning.
– Se till att alla inloppsslangkopplingar inte har några skarpa böjar eller begränsningar.
– Använd två slangklämmor av rostfritt stål vid varje anslutning.
– Tillhandahåll slangstöd med 3 fot (0,9 m) mellanrum längs inloppslangloppet för att begränsa rörelsen.
– Håll slangarna så korta som möjligt. Ta bort sättningar eller låga punkter som kan hindra flödet.

1. Installera vatteninloppssilen (medföljer inte).

– Vi rekommenderar en 100-meshsil mellan inloppsbottenventilen och toaletten med havsvattenspolning.

1. Montera inloppsbackventilen för installationer över vattenlinjen (medföljer inte).

– En backventil ska installeras i inloppsledningen för att säkerställa att toalettens havsvattenpump behåller sugtrycket mellan spolningar.
– Backventilen ska placeras så nära inloppsbottenventilen som möjligt. Se "System över vattenlinjen" på sidan 95.

1. Installera en ventilerad böj (medföljer inte).

– Om toalettens kant någon gång hamnar under 8,0 tum (203 mm) över den högsta möjliga vattenlinjen vid någon krängning, trim eller last måste en ventilerad böj på 3/4 tum (19 mm) installeras i inloppsslangen mellan inloppsbottenventilen och toaletten. Se "System under vattenlinjen" på sidan 96.
– Den ventilerade böjen måste placeras minst 8,0 tum (203 mm) över högsta möjliga vattenlinje vid alla förhållanden för krängning, trim eller last.

6.3.5 Modeller med sötvattenspolning

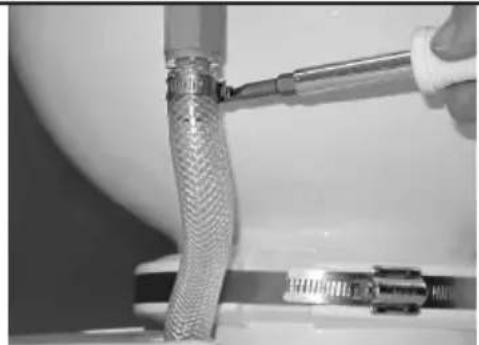

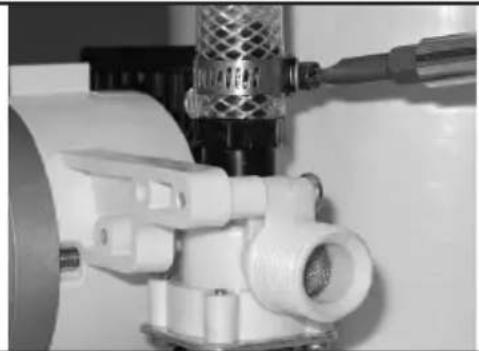

1. Installera inloppets vattenledning (medföljer inte).

- Använd en flexibel ID-slang på 0,5 tum (13 mm) med 1/2 tums NPT-fäste som ansluts till toalettvattenventilen.

1. Installera en avstängningsventil i inloppsledningen (medföljer inte).

– För toalettrengöring och -skötsel.

6.4 Utloppsrör

Endast modeller med havsvattenspolning.

1. Installera bottenventilen och utloppssanitetsslangen (medföljer inte).

– Använd en fullflödesbottenventil på 1,0 tum (25 mm) eller 1,5 tum (38 mm) och flexibel slang för att leda avloppet till en septiktank med en avloppspump, eller led det direkt överbord. Följ anvisningarna från bottenventilens tillverkare.
– Se till att avloppets utloppsbottenventil är både akter ut och högre än vatteninloppsbottenventilen.
– Utloppsrör ska inte ha några skarpa böjar eller begränsningar.
– Använd två slangklämmor av rostfritt stål

vid varje anslutning.

– Tillhandahåll stöd längs hela slangloppet för att begränsa rörelse och sidobelastning på anslutningar.
– Håll slangarna så korta som möjligt. Ta bort sättningar eller läga punkter som kan hindra flödet.

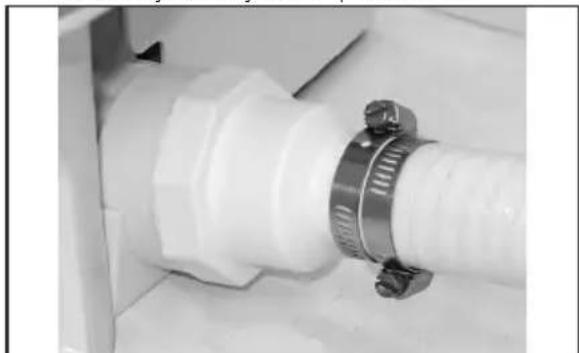

1. Montera tömningsslangens böj nära toaletten (medföljer inte).

- För att spara vatten i toaletten gör du en hög böj på 12,0 tum (300 mm) i den höga öglan i tömningsledningen så nära toaletten som möjligt. Se "System över vattenlinjen" på sidan 95.

1. Installera en ventilerad böj (medföljer inte).

– För rekommenderade platser för ventilerade böjar för tömning anslutna till systemkomponenter som är under vattenlinjen eller kan vara mindre än 8,0 tum (203 mm) över den högsta möjliga vattenlinjen vid full krängning, se Bild 7 och Bild 8.
– Ventilerade böjar måste placeras minst 8,0 tum (203 mm) över högsta möjliga vattenlinje vid full krängning.

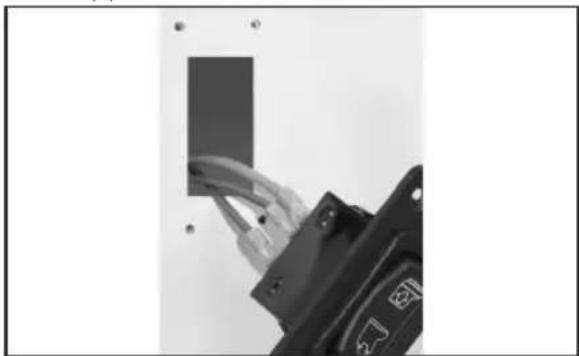

6.5 Toalett och spolknapp

1. Packa försiktigt upp toaletten, vattentillförselslangen, tömningsanordningen och hårdvaran. Se Bild 1.
2. Placera toaletten på önskad plats på golvet. Rotera toaletten om det behövs så att kvarnpumphuset inte kommer i vägen för väggar eller så att den ryms i den avsedda rörlayouten. Se Bild 2.
3. Kontrollera att det finns tillräckligt med utrymme för röranslutningar samt sitsen och locket i uppfällt läge.
4. Markera golvet där toaletten ska installeras.
5. (Valfritt) Om kvarnpumpen och basen måste placeras i vinkel så att toalettstolen inte vänds åt fel håll roterar du den övre delen till rätt position.

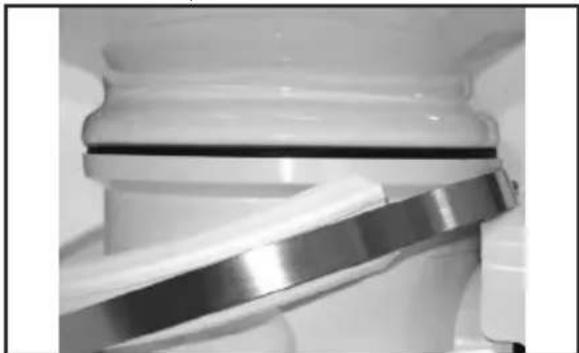

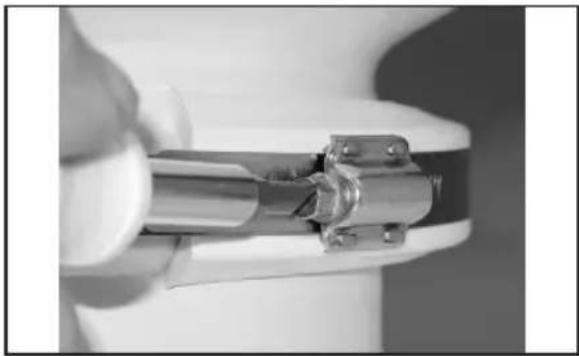

a. Lossa kompressionsbandet precis så mycket att det glider ned förbi den nedre plastklämman.

10 Ta bort plastklämmorna

b. Ta bort den övre och nedre plastklämman.

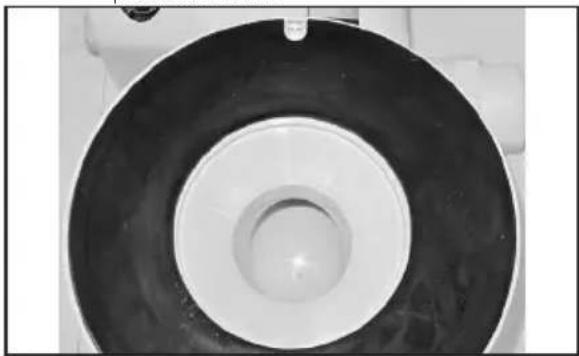

11 Placera packningen

c. Lyft toalettstolen. Se till att skåran i den svarta gummipackningen sitter runt flatstiftet på toalettbasen och förblir centrerad mellan stolen och basen.
d. Vrid stolen till önskad position och sätt sedan ned den på packningen.
e. Sätt tillbaka plastklämmorna och kompressionsbandet mellan den övre delen och basen.
f. Sätt ihop klämmorna på toalettstolens framsida. Det blir ett utrymme mellan klämmorna bakom toalettstolen.

g. Med kompressionsbandskruven placerad på en klämma (inte i mellanrum mellan klämmor) drar du åt kompressionsbandet med 65 tumpound (7,3 Nm).

1. Anslut vattentillförselslangen mellan backventilen eller adaptern och vattenventilen (modell med sötvattenspolning) eller vattenpumpen (modell med havsvattenspolning) på basen. Se Bild 2.

a. Skär tillförselslangen till en längd som inte viks vid anslutning.
b. Ta bort plastkåpan från pumpen. Se Bild 2.

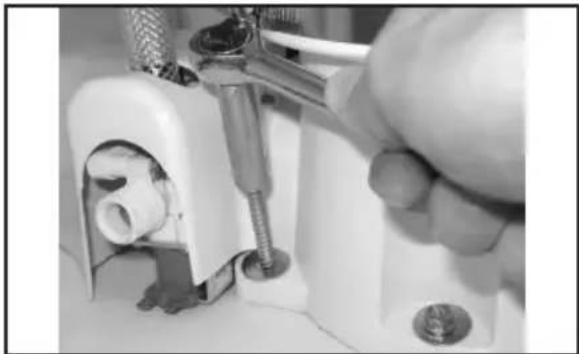

12 Dra åt slangklämman

c. Använd slangklämman till att säkra slangen till vattenventilens (sötvattenmodell) eller pumpens (havsvattenmodell) koppling.
d. Placera den lösa änden av tillförselslangen genom plastkåpans hål.
e. Sänk ned och sätt tillbaka locket på kvarnpumpen.

13 Ansluta vattentillförselslangen

f. Anslut vattentillförselslangen till spolingsbackventilen med slangklämman.

1. Planera rörläggningen för el, vattenförsörjning och tömning enligt lämplig toalettsystemlayout. Se

1. Skapa åtkomsthål för rör och elförsörjning till toaletten.

14 Fästa toaletten på golvet

1. Placera toaletten på den slutliga platsen och fäst den på golvet med sexkantfästdon och brickor på sidorna och baksidan av basen.
2. Planera placeringen av spolknappen så att elanslutningar och -ledningar inte kan bli våta.
3. Använd knappmallen (separat förpackad) för att markera platsen för fästdonen och knappåtkomsthålet.

1. Skär ut knappåtkomsthålet.
2. Slå ifrån strömmen.
3. Dra den tvinnade positiva kopparledningen (mått per ABYC-standard) från strömbrytaren eller säkringen till knappåtkomsthålet.

- Om toalettsystemet innehåller ett tankövervakningssystem i DTM-serien, se "Toalettsystem med tankövervakning och avstängningsrelä" på sidan 101.

Se kopplingsschemat på baksidan av stycklistan.

1. Dra den röda ledningen från kvarnpumpen till knappåtkomsthålet.
2. Dra ledningen från knappåtkomsthålet till den elektriska vattenventilen längst ned på toaletten (sötvattenmodell).
3. Anslut ledningarna enligt diagrammet med

lämpliga flatstiftkontakter.

1. Fäst spolknappen på väggen med medföljande skruvar.
2. Anslut jordledningarna från kvarnpumpen och den elektriska vattenventilen (endast sötvattenmodeller) till fartygets elektriska jordledningar enligt kopplingsschemat. Tillhandahåll extra kabel vid toaletten så att toaletten enkelt kan tas bort från golvet för service.
3. Dra fartygets vattenförsörjning och tömningsrören till toaletten. Se "Toalettsystemlayouter" på sidan 95.

16 Slangklämmor på tömningsslangen

1. Koppla alla tömningsslangar med två slangklämmor av rostfritt stål med skruvarna placerade 180° mitt emot varandra.
2. Smörj anslutningar och slangar med silikonfett för att göra slanganslutningen lättare.

1. För en sötvattentoalett ansluter du vattenförsörjningen med 0,5 tums NPT-fäste.

OBSERVERA! Använd inte toaletten med vattentillförseln avstängd. Skador på de interna komponenterna kan uppstå.

1. För en modell med havsvattenspolning öppnar du vattenförsörjningen och töm bottenventilerna.

2. För en sötvattenmodell slår du på vattenförsörjningen.

3. Kontrollera vattenläckage på alla anslutningar.

4. Slå på strömmen till toaletten.
5. Tryck på spolknappen och kontrollera läckage. Dra åt anslutningen vid läckage.
6. Fäst plastkåporna på golvmonteringsfästena.

6.6 Toalettsystem med tankövervakning och avstängningsrelä

Dometic MasterFlush-toaletter fungerar med Dometic DTM-tankövervakningssystem (säljs separat) för att stänga av strömmen till toaletten när uppsamlingstanken är full. Detta förhindrar överfyllning av uppsamlingstanken. Se toalettsystemets kopplingsschema och stycklistan.

1. Dra ingångselledningen från fulltankreläet hos DTM-panelen till spolknappens plats.
2. Följ spolknappens monteringsanvisningar på sidan 99 från steg 10.

7 Avfallshantering

Slångförpackningsmaterialet i lämpliga återvinningsavfall, när det är möjligt. Kontakta ett lokalt återvinningscenter eller specialiserad återförsäljare för detaljer om hur man kasserar produkten i enlighet med gällande nationella och lokala bestämmelser.

8 Information om garantin

Se avsnitten nedan för information om garanti och garantisupport i USA, Kanada och alla övriga regioner.

8.1 USA och Kanada

BEGRÄNSAD GARANTI FINNS PÅ DOMETIC. COM/EN-US/TERMS-AND-CONDITIONS-CONSUMER/WARRANTY.

OM DU HAR NÅGRA FRÅGOR ELLER OM DU VILL HA EN GRATIS KOPIA AV DEN BEGRÄNSADE GARANTIN, KONTAKTA:

DOMETIC CORPORATION SANITATION CUSTOMER SUPPORT CENTER 13128 STATE ROUTE 226 BIG PRAIRIE, OHIO, USA 44611 1-800-321-9886

Om produkten inte fungerar enligt förväntan ska återförsäljaren eller tillverkarens avdelningskontor i ditt land kontaktas (se den här bruksanvisningens baksida för webbadresser som du kan ta hjälp av för att hitta din region eller återförsäljare). Produktgarantin gäller i ETT år.

Vid reparations- och garantiärenden skickar du med följande dokument när du returnerar apparaten:

• En kopia på fakturan med inköpsdatum
• En reklamationsbeskrivning eller felbeskrivning

Enligt australiensisk lagstiftning kan våra produktgarantier inte undantas. Du har rätt till utbyte eller återbetalning vid ett omfattande fel och att få ersättning för alla övriga förluster eller skador som skulle kunna förutses. Du har också rätt att få produkterna reparerade eller utbytta om produkterna inte uppvisar en godtagbar kvalitet och felet inte utgör ett omfattande fel.

8.2.2 Gäller endast för Nya Zeeland

Den här garantipolicyn lyder under de obligatoriska villkoren och garantierna enligt den mening som är avsedd i Consumer Guarantees Act 1993(NZ) (ungefär: lagen om konsumentgaranti).

8.2.3 Alla övriga regioner

Den lagstadgade garantitiden gäller. Om produkten är defekt ska du kontakta tillverkarens filial i din region eller din återförsäljare (se webbadresserna på den här bruksanvisningens baksida för att hitta din region eller återförsäljare).

Vid reparations- och garantiärenden skickar du med följande dokument när du returnerar apparaten:

• En kopia på fakturan med inköpsdatum
• En reklamationsbeskrivning eller felbeskrivning
  Observera att självständiga eller icke professionella reparationer kan påverka säkerheten och leda till att garantin blir ogiltig.

4.2.2 Ledningssystem under vann

7120, 7160 (standardskål)

(Figur 3 på side 2)

1 375 mm (14,8 tommer)
2 381 mm (15,0 tommer)
3 483 mm (19,0 tommer)
4 349 mm (13,8 tommer) setehøyde
5 349 mm (13,8 tommer)
6 254 mm (10,0 tommer)
7 730 mm (28,75 tommer) setelokket opp

7220, 7260 (kompakt maritim skål)

(Figur 3 på side 2)

1 337 mm (13,3 tommer)
2 368 mm (14,5 tommer)
3 476 mm (18,8 tommer)
4 311 mm (12,3 tommer) setehøyde
5 349 mm (13,8 tommer)
6 254 mm (10,0 tommer)
7 667 mm (26,3 tommer) setelokket opp

6.1 Ledningssystem over vann

For detaljer om layout kan du se "Ledningsystem over vann" på side 105.

6.2 Ledningssystem under vann

For detaljer om layout kan du se "Ledningssystem under vann" på side 106.

7220, 7260 (kompaktowa miska morska)
