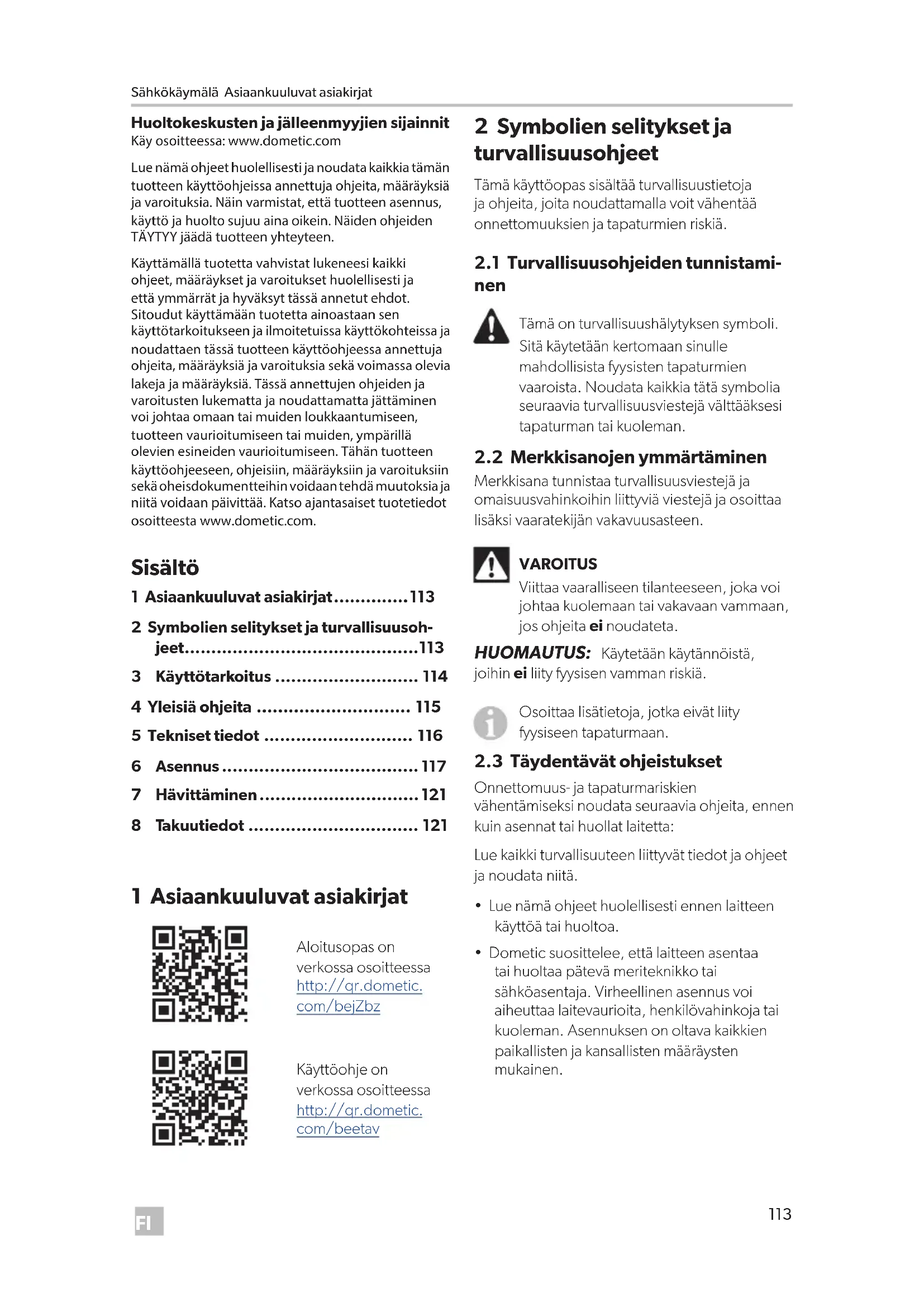

KÄYTTÖOHJE MasterFlush MF 7160 DOMETIC

Huoltokeskusten ja jälleenmyyjien sijainnit Käy osoitteessa: www.dometic.com

Lue nämä ohjeet huolellisesti ja noudata kaikkia tämän tuotteen käyttöohjeissa annettuja ohjeita, määräyksiä ja varoituksia. Näin varmistat, että tuotteen asennus, käyttö ja huolto sujuu aina oikein. Näiden ohjeiden TÄYTYY jäädä tuotteen yhteyteen.

Käyttämällä tuotetta vahvistat lukeneesi kaikki ohjeet, määräykset ja varoitukset huolellisesti ja että ymmärrät ja hyväksyt tässä annetut ehdot. Sitoudut käyttämään tuotetta ainoastaan sen käyttötarkoitukseen ja ilmoitetuissa käyttökohteissa ja noudattaen tässä tuotteen käyttöohjeessa annettuja ohjeita, määräyksiä ja varoituksia sekä voimassa olevia lakeja ja määräyksiä. Tässä annettujen ohjeiden ja varoitusten lukematta ja noudattamatta jättäminen voi johtaa omaan tai muiden loukkaantumiseen, tuotteen vaurioitumiseen tai muiden, ympärillä olevien esineiden vaurioitumiseen. Tähän tuotteen käyttöohjeeseen, ohjeisiin, määräyksiin ja varoituksiin sekä oheisdokumentteihin voidaan tehdä muutoksia ja niitä voidaan päivittää. Katso ajantasaiset tuotetiedot osoitteesta www.dometic.com.

Sisältö

1 Asiaankuuluvat asiakirjat......113
2 Symbolien selitykset ja turvallisuusohjeet....113
3 Käyttötarkoitus 114
4 Yleisiä ohjeita 115
5 Tekniset tiedot 116
6 Asennus....117
7 Hävittäminen....121
8 Takuutiedot 121

1 Asiaankuuluvat asiakirjat

Aloitusopas on verkossa osoitteessa http://qr.dometic.com/bejZbz

Käyttöohje on verkossa osoitteessa http://qr.dometic.com/beetav

2 Symbolien selitykset ja turvallisuusohjeet

Tämä käyttöopas sisältää turvallisuustietoja ja ohjeita, joita noudattamalla voit vähentää onnettomuuksien ja tapaturmien riskiä.

2.1 Turvallisuusohjeiden tunnistaminen

Tämä on turvallisuushälytyksen symboli. Sitä käytetään kertomaan sinulle mahdollisista fyysisten tapaturmien vaaroista. Noudata kaikkia tätä symbolia seuraavia turvallisuusviestejä välttääksesi tapaturman tai kuoleman.

2.2 Merkkisanojen ymmärtäminen

Merkkisana tunnistaa turvallisuusviestejä ja omaisuusvahinkoihin liittyviä viestejä ja osoittaa lisäksi vaaratekijän vakavuusasteen.

VAROITUS

Viittaa vaaralliseen tilanteeseen, joka voi johtaa kuolemaan tai vakavaan vammaan, jos ohjeita ei noudateta.

HUOMAUTUS: Käytetään käytännöistä, joihin ei liity fyysisen vamman riskiä.

Osoittaa lisätietoja, jotka eivät liity fyysiseen tapaturmaan.

2.3 Täydentävät ohjeistukset

Onnettomuus- ja tapaturmariskien vähentämiseksi noudata seuraavia ohjeita, ennen kuin asennat tai huollat laitetta:

Lue kaikki turvallisuuteen liittyvät tiedot ja ohjeet ja noudata niitä.

• Lue nämä ohjeet huolellisesti ennen laitteen käyttöä tai huoltoa.
• Dometic suosittelee, että laitteen asentaa tai huoltaa pätevä meriteknikko tai sähköasentaja. Virheellinen asennus voi aiheuttaa laitevaurioita, henkilövahinkoja tai kuoleman. Asennuksen on oltava kaikkien paikallisten ja kansallisten määräysten mukainen.

2.4 Yleiset turvallisuusilmoitukset

VAROITUS: Tulvimisvaara. Seuraa-vien varoitusten laiminlyönti voi johtaa kuolemaan tai vakavaan vammaan.

• Jos käymälä on liitetty yhteenkään runkoläpivientiin, oikein asennetut runkoventtiilit on asennettava kaikkiin putkiin, jotka on liitetty runkoläpivientiin. Runkoventtiilien on oltava helposti kaikkien käymälän käyttäjien tai letkuihin asennettujen toissijaisten venttiilien ulottuvilla. Kaikkien venttiilien on oltava täysaukkoisia ja merenkulkulaatuisia. Ruuvilla suljettavia sulkuventtiilejä ei suositella.
• Jos käymälä on yhdistetty yhteenkään runkoläpivientiin, kaikkien joustavien letkujen täytyy olla venesaniteettilaatua ja niiden kiinnitys kaikkiin liitoskappaleisiin (kuten runkoventtiiliin, ilmaavaan silmukkaan tai WC:hen) täytyy varmistaa kahdella ruostumattomasta teräksestä valmistetulla, ruuvikiristeisellä letkuklemmarilla. Liitosten kunto täytyy tarkistaa säännöllisesti.
• Jos WC-istuimen reunus on koskaan alle 20 cm korkeimman mahdollisen vesirajan yläpuolella milloin tahansa (kaikilla kallistuksilla, kuormilla, tai reunoilla) ja liitetään yhteenkään runkoläpivientiin, oikein sijoitetut ilmaavat silmukat täytyy asentaa tuloaukoon (jos liitetty raakaveteen) tai poistoputkistoon, jotta merivettä ei pääse valumaan takaisin veneeseen. Ilmaavissa silmukoissa täytyy olla sisäänrakennettu takaiskuventtiili, joka mahdollistaa ilman virtauksen linjaan ja estää valumisen.
• Jos käymälässä käytetään raakavettä huuhteluun milloin tahansa, automaattisen käyttötarpeen kytkimen ohjaamaa raakavesipumppua ei saa asentaa. Jos veneen vesiventtiili tai putkiliitännät vuotaisivat, automaattisesti toimiva pumppu käynnistyisi ja saattaisi tulvia veneeseen.
• Älä liitä raakavesihuuhtelukäymälää (mallit 7160, 7260) veneen paineistettuun vesijärjestelmään.
• Varmista ennen laitteen käsittelemistä, että yksikön sähkövirta on katkaistu kokonaan ja että runkoventtiilit ovat kiinni tai poissa päältä -asennossa.

VAROITUS: Sähköiskun ja/tai tulipalon vaara.

Noudata kaikkia paikallisia sähköasennuksia koskevia määräyksiä.

HUOMAUTUS: Septitankin ylitäyttö voi aiheuttaa vakavia vaurioita saniteettijärjestelmään, kuten septitankin halkeamisen ja tankin sisällön pääsyn pilssiin. Tämän mahdollisuuden estämiseksi Dometic suosittelee käyttämään täyden säiliön sulkurelettä. Septitankin täyttymisen signaali voidaan tuottaa valinnaisella Dometic DTM01C -säiliömittarilla tai nelitasoisella DTM04- säiliömittarijärjestelmällä.

Noudata kaikkia jätesäilion tyhjentämistä koskevia paikallisia määräyksiä.

3 Käyttötarkoitus

Sähkökäymälä (jäljempänä käymälä tai laite) on sähkötoiminen käymälä, joka silppuaa jätteen ja pumppaa sen septitankkiin tai muuhun jäteveden varastointi- tai hävitysjärjestelmään. Käymälän etähuuhtelukytkimellä käyttäjä voi lisätä vettä WC-istuimeen (ennen huuhtelua tai huuhtelun jälkeen) ja huuhdella käymälän painamalla painiketta. Tämä käymälä on suunniteltu venekäyttöön, ja se soveltuu ainoastaan näissä ohjeissa ilmoitettuun käyttötarkoitukseen ja käyttökohteeseen.

Näistä ohjeista saat käymälän asianmukaiseen asennukseen tarvittavat tiedot. Väärin tehdyn asennuksen ja/tai väärän käyttötavan tai vääränlaisen huollon seurauksena laite ei toimi tyydyttävästi, ja se saattaa mennä epäkuntoon. Valmistaja ei ota vastuuta tapaturmista tai tuotevaurioista, jotka johtuvat seuraavista:

• Väärin tehty asennus tai liitäntä, ylijännite mukaan lukien
• Väärin tehty huolto tai muiden kuin valmistajalta saatavien alkuperäisten varaosien käyttö
• Tuotteeseen ilman valmistajan nimenomaista lupaa tehdyt muutokset
• Käyttö muuhun kuin tässä ohjeessa ilmoitettuun tarkoitukseen
  Dometic pidättää itsellään oikeuden muutoksiin tuotteen ulkonäössä ja spesifikaatioissa.

4 Yleisiä ohjeita

Tässä asiakirjassa käytetyt kuvat on tarkoitettu vain viitteellisiksi. Komponentit ja niiden sijainnit voivat vaihdella kulloisenkin tuotemallin mukaan. Mitat voivat vaihdella ±10 mm.

4.1 Osat

Pakkauksen sisältö (Kuva 1 sivulla 2)

1 Sähkökäymälä
2 DFS-2F-huuhtelukytkin (vakio – makealla vedellä huuhdeltava käymälä)
3 DFS-1F-huuhtelukytkin (vakio – raakavedellä huuhdeltava käymälä)
4 38 mm:n tyhjennysliitin
5 Lattiakiinnityssarja
6 Vedensyöttöletkusarja
	Osaluettelo ^1
	Aloitusopas ^1

^1 Ei näy kuvassa

Käymälän osat (Kuva 2 sivulla 2)

1 Reunahuuhtelun vastaventtiili(makean veden käymälä) tai sovitin(raakavesimalli)

2 Vedensyöttöletku

3 Silppuripumppu (muovisuojuksen alla)

4 Sähköinen vesiventtiili (raakavesimalli)

5 Tuotetunnusmerkin sijainti

6 Puristusvanne ruostumatonta terästä

7 Tyhjennysliitin

4.2 Käymäläjärjestelmän rakenne

4.2.1 Järjestelmä vesirajan yläpuolella

Käymälä, jossa suora ulkolaitalähtö

(Kuva 5 sivulla 3)

1 Pohjaventtiili

2 Letkun sisähalkaisija 25 mm tai 38 mm

3 Tee noin 305 mm:n silmukka lattianyläpuolella, jotta vesi pysyy WC-pytyssä

4 Sähkökäymälä

5 RaikasvesisyöttöSyöttöletkun sisähalkaisija 13 mm

6 Raikasvesisyötöstä

7 Merivesisyöttö

8 Letkun sisähalkaisija 19 mm

9 Takaiskuventtiili varmistaa, että pumppu pysyy täytettynä

Käymälä, jossa septitankin tyhjennys

(Kuva 6 sivulla 3)

1 Pohjaventtiili

2 Lisää ilmaava silmukka, jos septitankki on vesirajan alapuolella

3 Tuuletusliitin

4 Tyhjennyspumppu

5 Ilmanpoistosuodatin

6 Septitankki (leikkausnäkymä)

7 Kannen tyhjennys

8 Valinnainen täyden säiliön täyttömäärän uimuri

9 Letkun sisähalkaisija 25 mm tai 38 mm

10 Tee noin 305 mm:n silmukka lattian yläpuolella, jotta vesi pysyy WC-pytyssä

11 Sähkökäymälä

12 RaikasvesisyöttöSyöttöletkun sisähalkaisija 13 mm

13 Raikasvesisyötöstä

14 Merivesisyöttö

15 Letkun sisähalkaisija 19 mm

16 Takaiskuventtiili varmistaa, että pumppu pysyy täytettynä

4.2.2 Järjestelmä vesirajan alapuo- lella

Käymälä, jossa suora ulkolaitalähtö (Kuva 7 sivulla 3)

1 Pohjaventtiili
2 25 mm:n tai 38 mm:n ilmaava silmukka
3 Tuuletusliitin
4 Letkun sisähalkaisija 25 mm tai 38 mm
5 Sähkökäymälä
6 Raikasvesisyöttö
7 Syöttöletkun sisähalkaisija 13 mm
8 Merivesisyöttö
9 Letkun sisähalkaisija 19 mm
10 19 mm:n ilmaava silmukka ja takaiskuventtiili
11 Tuuletusliitin
12 Vähintään 203 mm
13 Enimmäiskallistus
14 Vesiraja-alue
15 Paikallaan

Käymälä, jossa septitankin tyhjennys (Kuva 8 sivulla 4)

1 Pohjaventtiili
2 Lisää ilmaava silmukka, jos septitankki on vesirajan alapuolella
3 Tuuletusliitin
4 Tyhjennyspumppu
5 Ilmanpoistosuodatin
6 Septitankki (leikkausnäkymä)
7 Kannen tyhjennys
8 Valinnainen täyden säiliön täyttömäärän uimuri
9 Tuuletusliitin
10 Letkun sisähalkaisija 25 mm tai 38 mm
11 Sähkökäymälä
12 Raikasvesisyöttö Syöttöletkun sisähalkaisija 13 mm

13 Merivesisyöttö
14 Letkun sisähalkaisija 19 mm
15 19 mm:n ilmaava silmukka ja takaiskuventtiili
16 Tuuletusliitin
17 Vähintään 203 mm
18 Enimmäiskallistus
19 Vesiraja-alue
20 Paikallaan

5 Tekniset tiedot

5.1 Mitat

7120, 7160 (vakiopytty)

(Kuva 3 sivulla 2)

1 375 mm
2 381 mm
3 483 mm
4 Istuimen korkeus 349 mm
5 349 mm
6 254 mm
7 730 mm istuinkansi ylhäällä

7220, 7260 (pienikokoinen pytty venekäyttöön)

(Kuva 3 sivulla 2)

1337mm
2 368 mm
3 476 mm
4 Istuimen korkeus 311 mm
5 349 mm
6 254 mm
7 667 mm istuinkansi ylhäällä

Dometic-huuhtelukytkinpaneeli

(Kuva 4 sivulla 2)

183 mm
241 mm

5.2 Materiaalit

Käymälä Keraaminen lasi
Käymälän jalusta	Polypropeeni
Dometic-huuhtelukytkinpaneeli	Polystyreeni (DFS-1F tai DFS-2F) tai jauhemaalattu alumiini (DFST)

5.3 Järjestelmän vähimmäisvaatimukset

Sähkö Virran-	kulutus	20 A/ 12 VDC; 10 A/ 24 VDC
	Katkaisin 25 A
	Johdotus1	12 gaugeKoko piiri enintään 7,6 m (25 jalkaa)
Veden-syöttö	Liitinkoko Syöt-töletkun tunnus	0,5 tuumaaNPT – puhtaalla vedellähuuhdeltava käymälä
		0,75 tuumaaID – raakavedellä huuhdeltava käymälä
	Virtaus vähintään
Hävittä-minen	Sisähal-kaisija	38 mm tai25 mm
	Vaakaetäi-syys2	enintään 12,2 m (40 jalkaa)
	Pystyetäi-syys2	enintään 1,2 m (4 jalkaa)

^1 Lisätietoja on ABYC:n standardeissa.
^2 Vaaka- ja pystyetäisyydet eivät ole kumulatiivisia. Tarkista, että tyhjennysvirtaus on riittävä, jos asennuskokonaisuus lähentelee näitä rajoja.

6 Asennus

Määritä, onko käymälän veden syöttö makeaa vettä vai merivettä ja onko se aluksen vesirajan ylä- vai alapuolella, ja noudata sitten asianmukaisia asennusohjeita.

6.1 Järjestelmä vesirajan yläpuolella

Lisätietoja sijoittelusta on kohdassa "Järjestelmä vesirajan yläpuolella" sivulla 115

Seuraavat tiedot ovat tärkeitä:

• WC-pytyn reunuksen on oltava vähintään 203 mm korkeimman mahdollisen vesirajan yläpuolella täydellä kallistuksella.
• Ilmaavien silmukoiden on oltava vähintään 203 mm korkeimman mahdollisen vesirajan yläpuolella täydellä kallistuksella. Jotta käymälä toimisi optimaalisesti, asenna ilmaava silmukka mahdollisimman lähelle 203 mm:n korkeutta.
• Sijoita ilmaavat silmukat lähelle veneen keskiosaa, jotta vesirajan korkeuden vaihtelu on mahdollisimman vähäistä.
• Merivesipumpun enimmäisnostokorkeus on 1,2 m.
• Enimmäispoistokorkeus on 1,2 m.

6.2 Järjestelmä vesirajan alapuolella

Lisätietoja sijoittelusta on kohdassa "Järjestelmä vesirajan alapuolella" sivulla 116

Seuraavat tiedot ovat tärkeitä:

• 19 mm:n ilmaavassa silmukassa on käytettävä joko sulkuventtiiliä tai sähköistä sulkeutuvaa magneettiventtiiliä.
• Ilmaavien silmukoiden on oltava vähintään 203 mm korkeimman mahdollisen vesirajan yläpuolella täydellä kallistuksella. Jotta käymälä toimisi optimaalisesti, asenna ilmaava silmukka mahdollisimman lähelle 203 mm:n korkeutta.

- Ilmaavien silmukoiden korkeus saa olla enintään 0,6 m vesirajan yläpuolella.

- Sijoita ilmaavat silmukat lähelle veneen keskiosaa, jotta vesirajan korkeuden vaihtelu on mahdollisimman vähäistä.

- Merivesipumpun enimmäisnostokorkeus on 1,2 m.

- Enimmäispoistokorkeus on 1,2 m.

6.3 Tuloputket

VAROITUS: Tulvimisvaara.

Älä liitä merivedellä huuhdeltavan käymälän tuloletkua paineistettuun makean veden järjestelmään. Tämä johtaa jatkuvasti käynnissä olevaan makean veden pumppuun, joka voi mahdollisesti johtaa wc-pytyn ylivuotoon ja veneen tulvimiseen. Tämän varoituksen noudattamatta jättäminen voi johtaa kuolemaan tai vakavaan vammaan.

VAROITUS: Saastuneen veden vaara.

Älä liitä merivedellä huuhdeltavan käymälän tuloletkua millään tavalla aluksen juomavesijärjestelmään. Tämä voi aiheuttaa juomavesijärjestelmän saastumisen. Jos haluat käyttää raikasvettä, hanki käymälästä raikasvedellä huuhdeltava malli tai hanki erillinen raikasvesisäiliö, joka syöttää vettä vain käymälään. Tämän varoituksen noudattamatta jättäminen voi johtaa kuolemaan tai vakavaan vammaan.

Varmista, että asennat ilmaavan silmukan, joka ei estä tarvittavaa veden virtausta käymälään, kun sitä huuhdellaan. On suositeltavaa käyttää sähköistä magneettiventtiiliä.

6.3.1 Merivedellä huuhdeltavat mallit

1. Asenna runkoventtiili ja tulovesiletku (lisävaruste).

– Käytä 19 mm:n täyden virtauksen runkoventtiiliä ja sisähalkaisijaltaan 19 mm:n joustavaa letkua. Noudata runkoventtiilin valmistajan asennusohjeita.
– Varmista, että tulon runkoventtiili on merivesirajan alapuolella koko ajan ja kaikissa olosuhteissa täydellä kallistuksella.
– Varmista, että kaikissa tuloletkuliitännöissä ei ole jyrkkiä mutkia tai katkoksia.
– Käytä kahta ruostumattomasta teräksestä valmistettua letkuklemmaria kussakin liitännässä.
– Aseta letkutuki 0,9 m välein tuloletkun varrelle liikkeen rajoittamiseksi.

– Pidä letku mahdollisimman lyhyenä. Poista notkahdukset tai matalat kohdat, jotka voivat haitata virtausta.

1. Asenna veden tulosihti (lisävaruste).

– Tulon runkoventtiilin ja merivedellä huuhdeltavan käymälän väliin suositellaan asennettavaksi 100-verkkoinen sihti.

1. Asenna tulon takaiskuventtiili asennuksiin vesirajan yläpuolella (lisävaruste).

– Tulovesijohtoon on asennettava takaiskuventtiili, jolla varmistetaan, että käymälän merivesipumppu pysyy täytettynä huuhtelujen välillä.
– Takaiskuventtiili on sijoitettava mahdollisimman lähelle tulon runkoventtiiliä. Katso "Järjestelmä vesirajan yläpuolella" sivulla 115.

1. Asenna ilmaava silmukka (lisävaruste).

–Jos käymälän reuna on milloinkaan alle 203 mm korkeimman mahdollisen vesirajan yläpuolella missä tahansa kallistuksessa, reunassa tai kuormituksessa, tuloletkuun on asennettava 19 mm:n ilmaava silmukka tulon runkoventtiilin ja käymälän väliin. Katso "Järjestelmä vesirajan alapuolella" sivulla 116.
– Tuuletussilmukka on sijoitettava vähintään 203 mm korkeimman mahdollisen vesirajan yläpuolelle kaikissa kallistus-, reuna- tai kuormitustilanteissa.

6.3.5 Raikasvedellä huuhdeltavat mallit

1. Asenna tulovesiletku (lisävaruste).
   – Käytä sisähalkaisijaltaan 13 mm:n joustavaa letkua, jossa on 1/2 tuuman NPT-liitäntä käymälän vesiventtiiliin.
2. Asenna tuloletkuun sulkuventtiili (lisävaruste).
   – Käymälän puhdistamiseen ja kunnossapitoon.

6.4 Poistoputket

Vain merivedellä huuhdeltavat mallit.

1. Asenna runkoventtiili ja poistosaniteettiletku (lisävaruste).

– Käytä 25 mm:n tai 38 mm:n täyden virtauksen runkoventtiiliä ja joustavaa letkua jäteveden ohjaamiseksi septitankkiin, jossa on tyhjennyspumppu,

tai suoraan ulkolaitalähtöön. Noudata runkoventtiilin valmistajan ohjeita.

– Varmista, että jäteveden poistoaukon runkoventtiili on sekä perässä että tulon runkoventtiiliä korkeammalla.
– Poistoputkissa ei saa olla jyrkkiä mutkia tai katkoksia.
– Käytä kahta ruostumattomasta teräksestä valmistettua letkuklemmaria kussakin liitännässä.
– Varmista tuki koko letkun pituudelta, jotta rajoitetaan liikkumista ja liitäntöihin kohdistuvaa sivukuormitusta.
– Pidä letku mahdollisimman lyhyenä. Poista notkahdukset tai matalat kohdat, jotka voivat haitata virtausta.

1. Asenna poistoletkun silmukka käymälän lähelle (lisävaruste).

– Jotta vesi pysyisi WC-pytyssä, tee 300 mm:n korkea silmukka poistoputkeen mahdollisimman lähelle käymälää. Katso "Järjestelmä vesirajan yläpuolella" sivulla 115.

1. Asenna ilmaava silmukka (lisävaruste).

– Suositeltavat sijainnit poistoilmasilmukoille, jotka on liitetty järjestelmän osiin, jotka ovat vesirajan alapuolella tai voivat olla alle 203 mm korkeimman mahdollisen vesirajan yläpuolella täydellä kallistuksella, on esitetty kohdissa Kuva 7 ja Kuva 8.
– Ilmaavien silmukoiden on sijoitettava vähintään 203 mm korkeimman mahdollisen vesirajan yläpuolella täydellä kallistuksella.

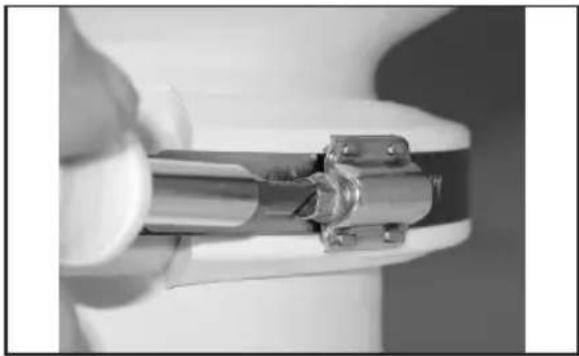

6.5 Käymälä ja huuhtelukytkin

1. Pura varovasti käymälä, vedensyöttöletku, tyhjennysliitin ja laitteisto). Katso Kuva 1.
2. Aseta käymälä haluttuun paikkaan lattialle. Käännä käymälää tarvittaessa niin, että silppuripumpun kotelo ei osu seiniin tai niin, että se sopii suunniteltuun putkiston sijoitteluun. Katso Kuva 2.
3. Varmista, että putkiliitännöille sekä istuimelle ja kannelle on riittävästi tilaa, kun ne on nostettu ylös.
4. Merkitse lattia, johon käymälä asennetaan.
5. (Valinnainen) Jos silppuripumppu ja jalusta on sijoitettava kulmaan, jotta WC-pytty ei ole väärään suuntaan, käännä ylempi istuin oikeaan asentoon.

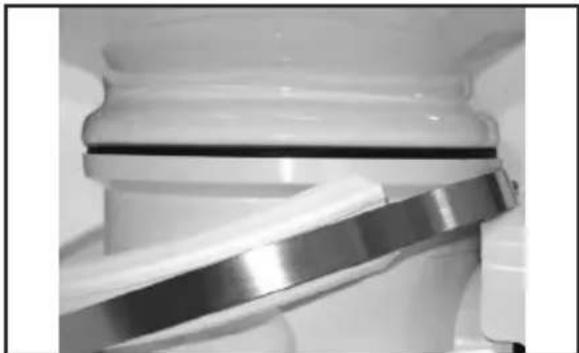

9 Puristusvanteen löysääminen

a. Löysää puristusvannetta vain sen verran, että se luistaa alemman muovikiinnikkeen ohi.

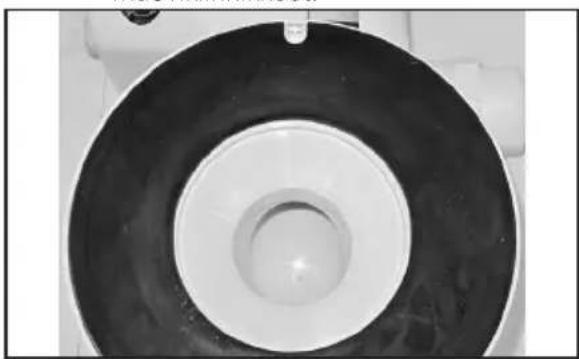

10 Muovikiinnikkeiden poistaminen

b. Irrota ylemmät ja alemmat muovikiinnikkeet.

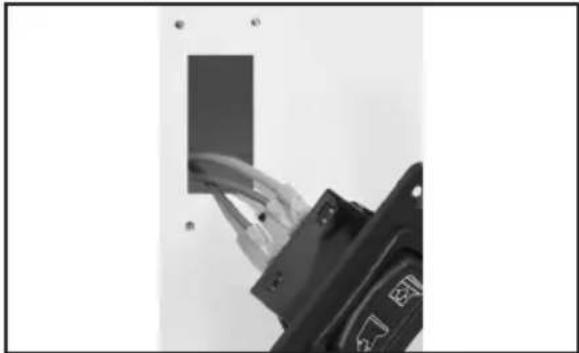

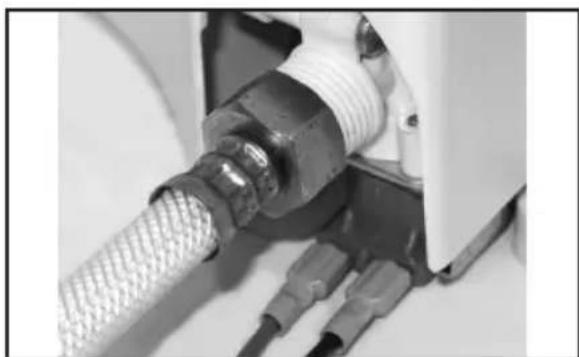

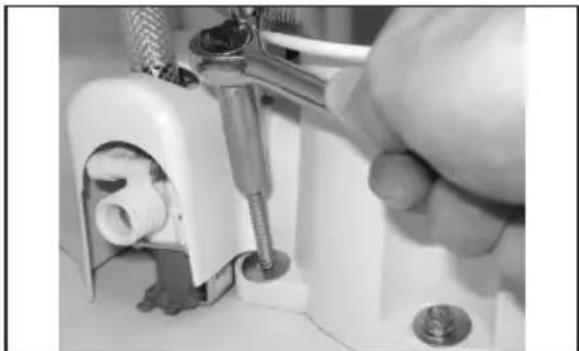

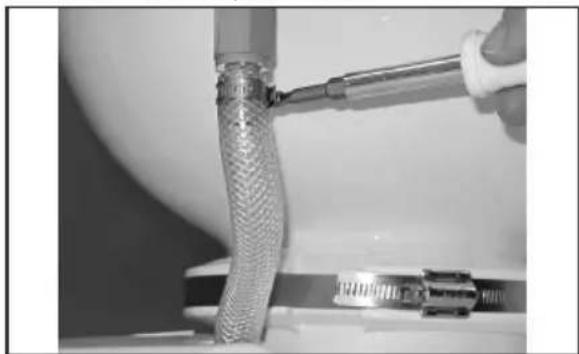

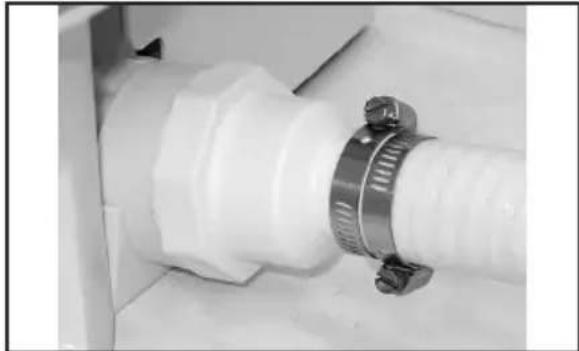

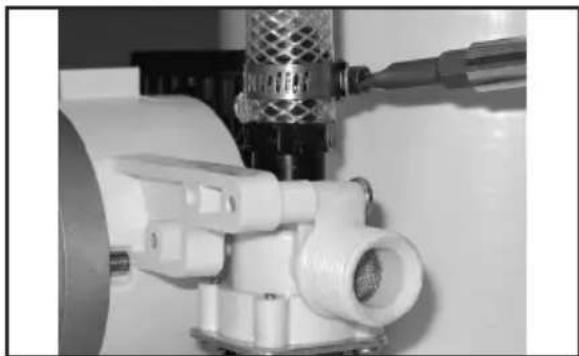

11 Tiivisteen sijoittaminen

c. Nosta pytty. Varmista, että mustan kumitiivisteen lovi asettuu käymälän jalustan matalan tapin ympärille ja pysyy keskellä pytyn ja jalustan välillä.
d. Kierrä pytty haluttuun asentoon ja aseta se sitten kiinni tiivisteseen.
e. Aseta muovikiinnikkeet ja puristusvanne takaisin ylemmän istuimen ja jalustan väliin.
f. Yhdistä kiinnikkeet toisiinsa WC-pytyn etuosassa. Kiinnikkeiden väliin jää tilaa istuimen taakse.

g. Kun puristusvanteen ruuvi on kiinnikkeessä (ei kiinnikkeiden välissä), kirstä puristusvanne momenttiin 7,3 N-m.

1. Liitä veden syöttöletku takaiskuventtiilin tai sovittimen ja vesiventtiilin (raikasvedellä huuhdeltava malli) tai vesipumpun (merivedellä huuhdeltava malli) väliin jalustassa. Katso Kuva 2.

a. Leikkaa syöttöletku niin pitkäksi, että se ei taivu, kun se liitetään. b. Irrota pumpun muovisuojus. Katso Kuva 2.

c. Kiinnitä letku letkunkiristimellä vesiventtiiliin (raikasvesimalli) tai pumpun (merivesimalli) väkäsliittimeen. d. Aseta syöttöletkun löysä pää ylöspäin muovisuojuksen reiän läpi. e. Laske silppuripumpun suojus alas ja asenna se paikalleen.

13 Vedensyöttöletkun liittäminen

f. Liitä veden syöttöletku reunahuuhtelun takaiskuventtiiliin letkunkiristimellä.

1. Suunnittele virran- ja vedensyöttö ja poistoputket asianmukaisen käymäläjärjestelmän rakenteen mukaisesti. Katso "Käymäläjärjestelmän rakenne" sivulla 115.

2. Luo aukot käymälän putkia ja sähköjohtoja varten.

14 Käymälän kiinnittäminen lattiaan

1. Aseta käymälä lopulliselle paikalleen ja kiinnitä se lattiaan kuusiokantakiinnikkeillä ja aluslevyillä jalustan sivuilla ja takana.
2. Suunnittele huuhtelukytkimen sijainti siten, että sähköliitännät ja johdot eivät pääse kastumaan.
3. Merkitse kiinnittimien sijainti ja kytkimen aukko käyttämällä kytkinmallia (pakattu erikseen).

1. Leikkaa kytkimen aukko.

2. Katkaise virta.

3. Reititä kuparinen positiivinen johdin (ABYC-standardien mukainen mitta) katkaisijasta tai sulakkeesta kytkimen aukkoon. – Jos käymäläjärjestelmässä on DTM-sarjan säiliömittarijärjestelmä, katso kohta "Käymäläjärjestelmä, jossa säiliömittari ja sulkurele" sivulla 121 Katso osaluettelon kääntöpuolella olevaa kytkentäkaaviota.

4. Reititä punainen johto silppuripumpusta kytkimen aukkoon.

5. Vie johto kytkimen aukosta käymälän jalustassa olevaan sähköiseen vesiventtiiliin (raikasvesimalli).

6. Kytke johdot kaavion mukaisesti asianmukaisilla liittimillä.

7. Kiinnitä huuhtelukytkin seinään mukana toimitetuilla ruuveilla.

8. Kytke silppuripumpun ja sähköisen vesiventtiilin (vain raikasvesimallit) maadoitusjohdot aluksen sähköiseen maadoitusjohtoon kytkentäkaavion mukaisesti. Varaa käymälään ylimääräistä johtoa, jotta käymälä voidaan helposti irrottaa lattiasta huoltoa varten.

9. Reititä aluksen vedensyöttö ja tyhjennysviemärit käymälään. Katso "Käymäläjärjestelmän rakenne" sivulla 115.

1. Kiinnitä kaikki poistoletkut tukevasti kahdella ruostumattomasta teräksestä valmistetulla letkunkiristimellä, joiden ruuvit on sijoitettu 180° vastakkain.
2. Voitele liittimet ja letkut silikonirasvalla, jotta letkujen liittäminen on helpompaa.

17 Vedensyötön liittäminen

1. Jos käytössä on raikasvesikäymälä, liitä vedensyöttö 0,5 tuuman NPT-liitännällä.

HUOMAUTUS: Älä käytä käymälää niin, että vedensyöttö on pois päältä. Sisäiset osat voivat vaurioitua.

1. Jos kyseessä on merivedellä huuhdeltava malli, avaa vedensyöttö ja tyhjennä runkoventtiilit.
2. Jos kyseessä on raikasvesimalli, ota käyttöön vedensyöttö.
3. Tarkista kaikki liitännät vesivuotojen varalta.

4. Kytke käymälän virta.

5. Paina huuhtelukytkintä ja tarkista, ettei vuotoja ole. Jos havaitset vuodon, kiristä liitäntä.

6. Kiinnitä muovisuojukset lattiakiinnittimiin.

6.6 Käymäläjärjestelmä, jossa säiliömittari ja sulkurele

Dometic MasterFlush -käymälät toimivat Dometic DTM -säiliömittarijärjestelmien kanssa (saatavana erikseen), jotka katkaisevat käymälän sähkövirran, kun säiliö on täynnä. Tämä estää septitankin ylitäytön. Katso lisätietoja osaluettelossa olevasta käymäläjärjestelmän johdotuskaaviosta.

1. Reititä tulovirtajohto DTM-paneelin täyden säiliön releestä huuhtelukytkimen paikkaan.
2. Noudata sivulla 119 olevia huuhtelukytkimen asennusohjeita vaiheesta 10 alkaen.

7 Hävittäminen

Vie Bakkausmateriaali mahdollisuuksien mukaan niille tarkoitettuihin kierrätysjäteastioihin. Kysy paikallisesta kierrätyskeskuksesta tai jälleenmyyjältä lisätietoja tuotteen hävittämisestä kaikkien kansallisten ja paikallisten määräysten mukaisesti.

8 Takuutiedot

Katso Yhdysvaltojen, Kanadan ja kaikkien muiden alueiden takuuta ja takuutukea koskevat tiedot alla olevista osioista.

8.1 Yhdysvallat ja Kanada

RAJOITETTU TAKUU SAATAVILLA OSOITTEESSA DOMETIC.COM/EN-US/TERMS-AND- CONDITIONS-CONSUMER/WARRANTY.

JOS SINULLA ON KYSYMYKSIÄ TAI JOS HALUAT SAADA ILMAISEKSI KOPION RAJOITETUSTA TAKUUSTA, OTA YHTEYTTÄ:

DOMETIC CORPORATION SANITATION CUSTOMER SUPPORT CENTER 13128 STATE ROUTE 226 BIG PRAIRIE, OHIO, USA 44611 1-800-321-9886

8.2 Aasian ja Tyynenmeren maat (APAC)

Jos tuote ei toimi niin kuin sen pitäisi, ota yhteyttä jälleenmyyjään tai valmistajan toimistoon omassa maassasi (katso tämän käyttöoppaan takasivulta verkko-osoitteet oman alueesi tai jälleenmyyjäsi paikantamista varten). Tuotettasi koskeva takuu on voimassa YHDEN vuoden.

Jos lähetät tuotteen korjattavaksi, liitä korjaus- ja takuukäsittelyä varten mukaan seuraavat asiakirjat:

• Kopio kuitista, jossa näkyy ostopäivä
• Valitusperuste tai vikakuvaus

8.2.1 Koskee vain Australiaa

Tuotteitamme koskevia takuita ei voida sivuuttaa Australian kuluttajalain nojalla. Sinulla on oikeus vaihtaa tai palauttaa tuote, jos siinä on merkittävä vika, ja saada korvaus muusta kohtuullisesti ennakoitavasta menetyksestä tai vauriosta.

Lisäksi sinulla on oikeus korjauttaa tai vaihdattaa tuotteet, jos tuotteiden laatu ei ole hyväksyttävä eikä vika muodosta vakavaa vikaa.

8.2.2 Koskee vain Uutta-Seelantia

Tämä takuukäytäntö on Kuluttajatakuulaissa [Consumer Guarantees Act 1993(NZ)] säädettyjen pakollisten ehtojen ja takuiden mukainen.

8.2.3 Kaikki muut alueet

Tuotetta koskee lakisääteinen tuotevastuuaika. Jos tuote on viallinen, ota yhteyttä jälleenmyyjään tai valmistajan toimistoon omassa maassasi (katso tämän käyttöoppaan takasivulta verkkoosoitteet oman alueesi tai jälleenmyyjäsi paikantamista varten).

Jos lähetät tuotteen korjattavaksi, liitä korjaus- ja takuukäsittelyä varten mukaan seuraavat asiakirjat:

• Kopio kuitista, jossa näkyy ostopäivä
• Valitusperuste tai vikakuvaus
  Huomaa, että itse tai väärin tehty korjaus voi vaarantaa turvallisuuden ja johtaa takuun raukeamiseen.
