Produkttyp	Trådlös IP-telefon (VoIP) för Panasonic PBX-system
Ungefärliga mått på basen	150 x 100 x 50 mm
Ungefärlig vikt på basen	200 g
Strömförsörjning	Power over Ethernet (PoE) IEEE 802.3af Klass 1 eller Panasonic KX-A239CE (PQLV206CE) nätadapter
Skärmtyp	LCD-skärm med kontrastjustering
Huvudfunktioner	Högtalartelefon, headset (2,5 mm uttag), samtalsöverföring, parkering, återuppringning (senaste 10 numren), snabbnummer (10 knappar), röstbrevlåda (SMV), samtalslogg, systemkatalog, intercom
Justerbar volym	Volym för handenhet, högtalare, headset och ringsignal
Anslutningar	1 Ethernet RJ45 (LAN/PoE)-port, 1 PC (Ethernet)-port, headsetuttag
Nätverksprotokoll	DHCP eller statisk IP, kompatibel med Panasonic PBX
Underhåll och rengöring	Rengör med en mjuk, torr trasa. Använd inte slipande produkter, bensen eller thinner.
Säkerhet	Koppla bort vid rök, onormal lukt eller ovanligt ljud. Utsätt inte för regn eller fukt. För hög volym i headsetet kan skada hörseln.
Reservdelar och reparerbarhet	Reparation endast av auktoriserad Panasonic-serviceverkstad. Använd endast originalhandenheten och nämnd nätadapter.
Allmän information	Använd inte nära vatten, värmekällor eller direkt solljus. Driftstemperatur: 5 °C till 40 °C. Vid strömavbrott, ha en reservtelefon oberoende av elnätet.

Vanliga frågor - KXHGT100 PANASONIC

Hur ställer jag in tid och datum på KX-HGT100?

Tid och datum ställs in automatiskt om telefonen är ansluten till en kompatibel PBX (inställning Tid/Datum-uppdatering). För manuell inställning: tryck på PROGRAM-knappen, navigera till Tid/Datum-uppdatering, följ sedan anvisningarna på skärmen för att ange dag, månad, timme (AM/PM eller 24-timmarsformat) och minut.

Hur lyssnar jag på röstbrevlådemeddelanden?

När indikatorn MESSAGE lyser rött, tryck på MESSAGE-knappen för att lyssna på det senaste meddelandet. För att komma åt röstbrevlådan: lyft luren, slå numret till röstbrevlådesystemet (SMV), följ sedan röstinstruktionerna. Du behöver ditt lösenord om det är inställt.

Kan jag använda ett headset med KX-HGT100?

Ja, telefonen har ett headsetuttag (2,5 mm). För att använda headset, anslut det och tryck på HÖGTALAR-/HEADSET-KNAPPEN för att svara. Headsetvolymen justeras med upp/ner-knapparna under ett samtal.

Hur överför jag ett samtal till en annan telefon?

Under ett samtal, tryck på ÖVERFÖR-knappen, slå sedan destinationsnumret (2 siffror). För överföring till ett externt nummer, slå först 0 (eller prefix) och sedan hela numret. Överföringen utförs omedelbart.

Vad gör jag om skärmen visar ett felmeddelande?

Anteckna meddelandet och kontakta din nätverksadministratör eller återförsäljare. Vid funktionsstörning, koppla bort Ethernet-kabeln och nätadaptern, anslut sedan efter några sekunder. Om problemet kvarstår, låt en auktoriserad Panasonic-serviceverkstad reparera enheten.

Hur justerar jag volymen på ringsignalen eller handenheten?

Ringsignalvolym: när ett samtal kommer, tryck på upp/ner-knapparna för att justera. Handenhetens volym: under ett samtal, tryck på upp/ner. Högtalarvolymen (högtalartelefon) justeras på samma sätt. För headsetvolym, använd upp/ner-knapparna med headsetet anslutet.

Telefonen startar inte, vad ska jag kontrollera?

Kontrollera att Ethernet-kabeln är ordentligt ansluten och att switchen stöder PoE (Power over Ethernet). Om du använder nätadaptern, kontrollera att den är av modell Panasonic KX-A239CE och att den är korrekt ansluten. Testa Ethernet-kabeln med en annan enhet.

Hur sparar jag ett nummer som snabbnummer?

Tryck på PROGRAM-knappen, välj Spara snabbnummer? (sida 54 i manualen). Välj en knapp från 0 till 9, ange numret (med extern linjeprefix om nödvändigt) och bekräfta med OK. För att använda snabbnummer, tryck på AUTO-knappen och sedan på motsvarande knapp.

Fungerar KX-HGT100 vid strömavbrott?

Nej, denna telefon kräver strömförsörjning (PoE eller nätadapter). Vid strömavbrott fungerar den inte. Panasonic rekommenderar att du har en reservtelefon oberoende av elnätet i närheten för nödsamtal.

Hur rengör jag telefonen?

Använd en mjuk, torr trasa. Använd aldrig slipande pulver, bensen, thinner eller kemiska rengöringsmedel. Låt inte vätska tränga in i öppningarna. Koppla bort enheten före rengöring.

BRUKSANVISNING KXHGT100 PANASONIC

Tillbehör (medföljer)

*1 För nätadapter (medföljer inte).

Tillägg: I denna manual har suffixet för de olika modellerna utelämnats där de inte behövs.

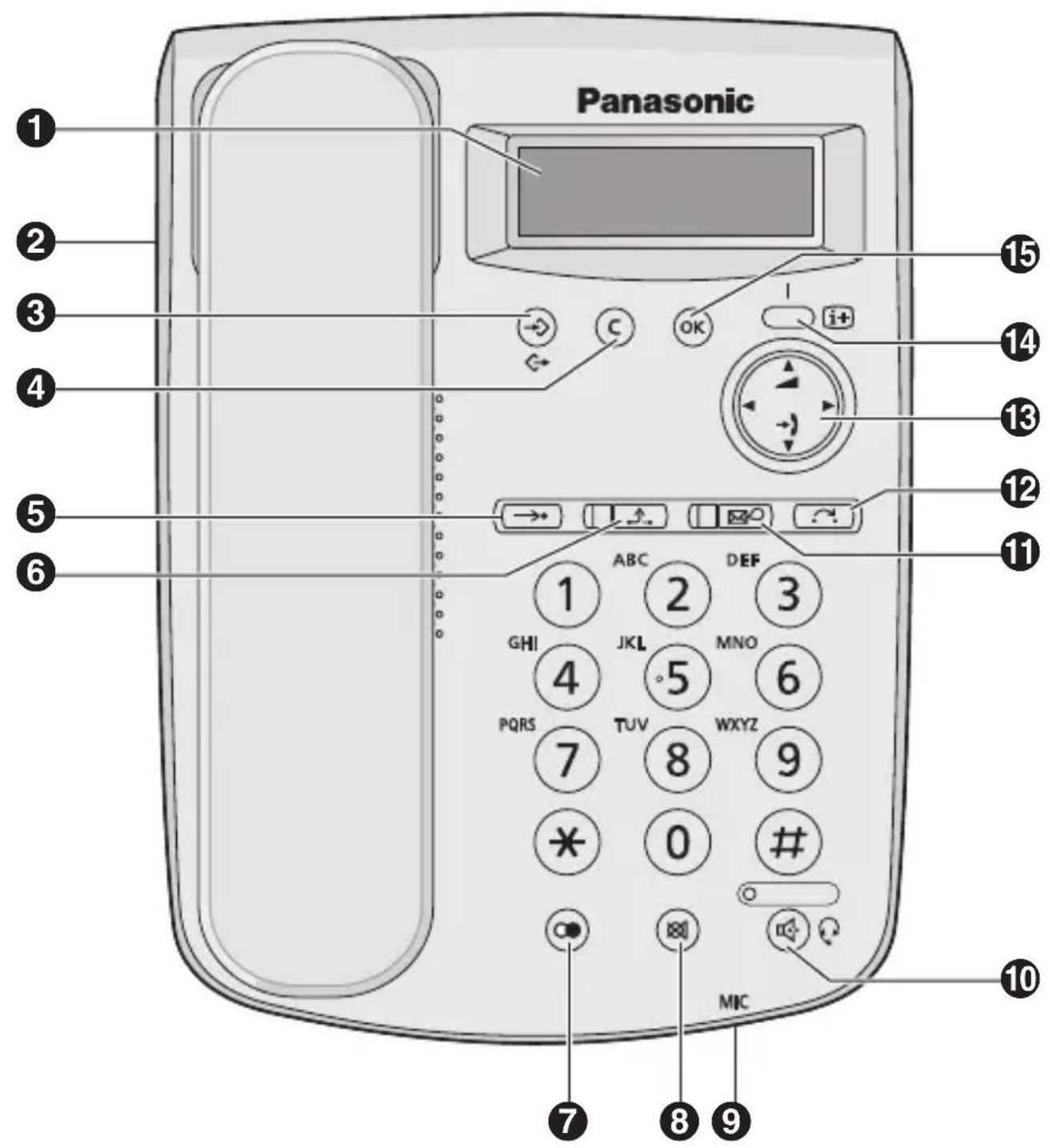

1 LCD-display Θ Kontakt för headset Θ PROGRAM/STÄNG: Används för att starta och avsluta programmeringsläget. 4 RENSA: Används för att radera vissa eller alla samtalsloggar, eller rensa siffror eller bokstäver. AUTO: Används för kortnummer. VÄNTKOPPLA*1: Används för att placera ett samtal i vänteläge. 7 ÅTERUPPRINGNING: Används för att ringa upp de 10 senast slagna numren. SEKRETESS: Används för att stänga av mikrofonen/telefonluren/headsetet under pågående samtal. MIK (Mikrofon): Används för handsfreesamtal.

HÖGTALARTELEFON (Högtalartelefon)/ HEADSET *1: Används vid handsfreesamtal. Används även för att ringa upp och besvara samtal om ett headset är anslutet. 11 MEDDELANDE*1: Används för att få åtkomst till röstbrevlådefunktionen*2 eller för att ringa tillbaka till den som lämnat indikeringen om att meddelande väntar. Indikatorn lyser rött i båda fallen. 12 ÖVERFLYTTNING: Används för att flytta över ett samtal till en annan part. 13 Navigeringsknapp: Används för att justera volymen och displayens kontrast, välja önskade objekt eller visa samtalsloggar. 14 INFORMATION: Används för att visa anknytningsnumret, enhetens status och nätverksinställningarna på LCD-displayen. OK: Används för att välja objekten. Används även för att avsluta uppringningen.

Grundinställningar

Du kan programmera följande funktioner på LCD-displayen.

Program Inställning
Spara kortnr.?	Sealand 102.
Angetid&datum*1	När luren är på ΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔ ΔDag.Måned(4 siffror)
	[ timme (01-12) minut (00-59) OK välj"AM/PM/24tim"minut (00-59)OK B-ton B-ton
Mitt nummer*2LCD Kontrast?Ringsignal?Ringvolym?Ange väntmusik?Knappvolym?Tid AM/PM 24timÄndra språk?*3	När luren är på ΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔΔDelta

*1 Datum och tid ställs in automatiskt när enheten är ansluten till en telefonväxel som kan uppdatera tidsinställningen. *2 Du kan välja om du vill dölja eller visa ditt uppringnings-ID när du ringer till en extern person. *3 Förvalt språk är engelska.

Program Inställningar
Ange nätverk?	Für DHCP-inställing När luren är på B-ton OK → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → IP-adress (12 siffror)
	Für STATISK IP-inställing När luren är på ← OK → IP-adress (12 siffror)
	fürvald gateway (12 siffror)

Volym för högtalare/telefonlur/headset/ringsignal

Högtalarvolym	Vid handsfreesamtal	Tryck på Upp:när du vill höja volymen, och på Ner:när du vill sänka den.
Volym för Telefonlur/ Headset*1	Vid samtal på Telefonluren eller headsetet används
Ringsignalsvolym	När du besvarar att samtal

*1 Om du hör din egen röst i telefonluren eller headsetet bör du sänka volymen.

Ikonförklaringar

Luren av = Luren på = Funktionsnummer Tala = Bekräftelseton

Ringa samtal

Ringa upp
Till en anknytning Till en extern person anknytningsnr.	0/9 externt telefonnr.
Ringa tillbaka med hjälp av loggen für inkommande samtal
Äteruppringning
Äteruppringning till det senastagna numret
Äteruppringning med hjälp av loggen für utgående samtal
Kortnummer
Lagra OK kortnummer. (0-9) onskat nr.* (max 32 sifror) Slå linjevalsnummer före det externa Telefonnumret.
Ringa upp kortnummer. (0-9)
Systemkortnummer
Ringa upp • • • • systemkortnr. (3 siffror) • Gwε
Porttelefonssamtal
• • • ③① • porttelefon nr. (2 siffror) • Gwε

Under pågående samtal

Väntkoppling
Väntkoppla	Hämta ett samtal från den väntkopplande anknytningen
Överflytta samtal
[ankynytningsnr. Till en anknytning 0/9] external telefonnr. Till en extern person

Använda röstbrevlådan

Tillägg: RBL = Talhanteringssystem

Lyssna på ett meddelande
Medan MEDDELANDE-indikatorn lyser röttt *När du trycker in MEDDELANDE-knappen kan du lyssna på det senast inspelade samtalet, eller ringa tillbaka direkt, beroende på typen av meddelande.
Från din egen ankytning RBL-anknytningsnr Lösenord till brevlådan* * Om du saknar sönenord kan du hoppa över detta steg.	KX-TVM-serien 1 Lyssna på meddelandes 2 Leverera meddelande 3 Brevlådehantering 4 Automatisk telefonist 5 Meddelandeindikering 6 Ölriga Funktioner * Avsluta samtalet
Från fögon annans ankytning RBL-anknytningsnr #6 brevlådenr Lösenord till brevlådan* * Om du saknar sönenord kan du hoppa över detta steg.

Lämna ett meddelande

RBL-anknytningsnr

Lösenord till brevlådan*

Från annans anknytning

brevlådenr Lösenord till brevlådan*

• Om du saknar lösenord kan du hoppa över detta steg.

Ange det önskade brevlådenumret

Lämna ett meddelande

Skicka meddelandet omgående

① ② (KX-TVM-serien)

(2) (KX-TVP-serien)

Ställ in leveranstiden

① ①

Följ vägledningen

Under uppspelning

Upprepa röstvägledning

Avsluta

• Kontakta din återförsäljare eller nätverksadministratör om du vill ha mer information om funktionsnumren.

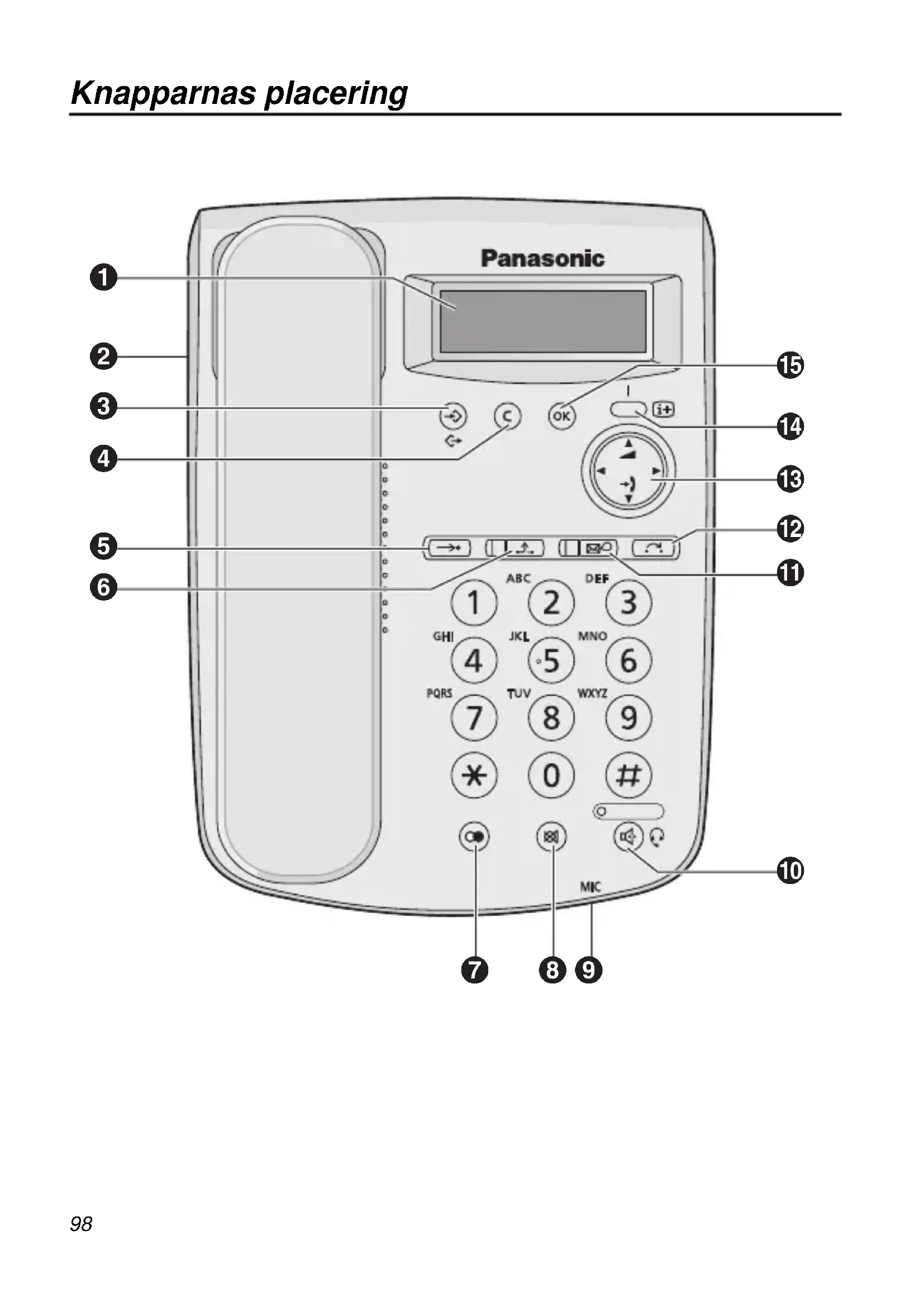

• Namn på och beskrivningar av kontrollpanelen/knapparna finns i avsnittet "Knapparnas placering" på sidan 98.

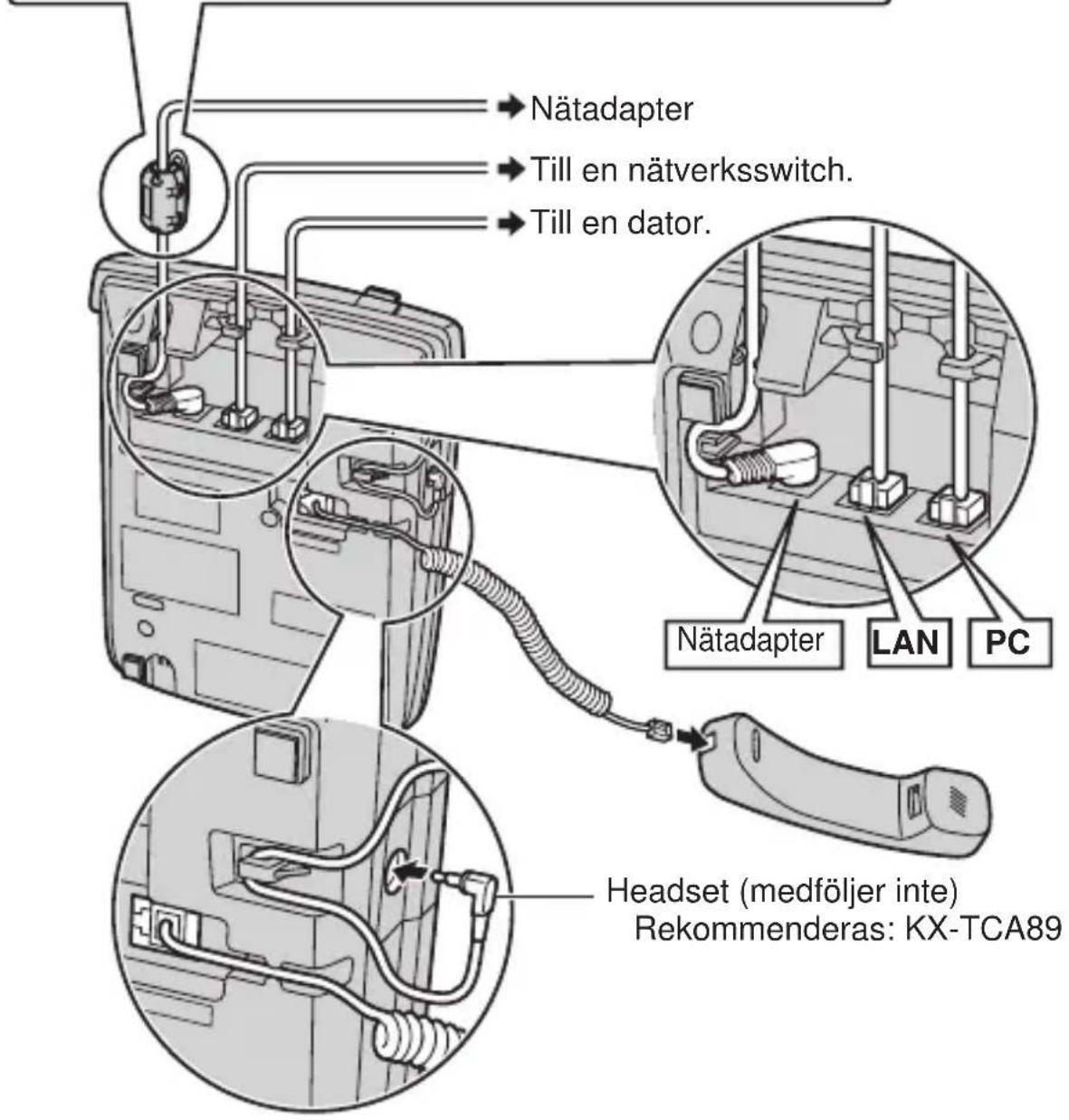

Datoranslutning

• Använd en Ethernet-kabel - rak CAT 5-kabel eller bättre (medföljer inte) som är högst 6,5 mm i diameter.
• Mer information om hur du ansluter telefonen till en dator finns i instruktionerna till företagsväxeln.

Nätverksswitchanslutning (för LAN-port)

• Använd en Ethernet-kabel - rak CAT 5-kabel eller bättre (medföljer inte) som är högst 6,5 mm i diameter.
• Du bör ansluta till en nätverksswitch som överensstämmer med standarden IEEE 802.3af ström via Ethernet (Power-over-Ethernet, PoE).
• Om PoE är tillgängligt behövs ingen nätadapter.
• Denna enhet överensstämmer med PoE klass 1-standarden.

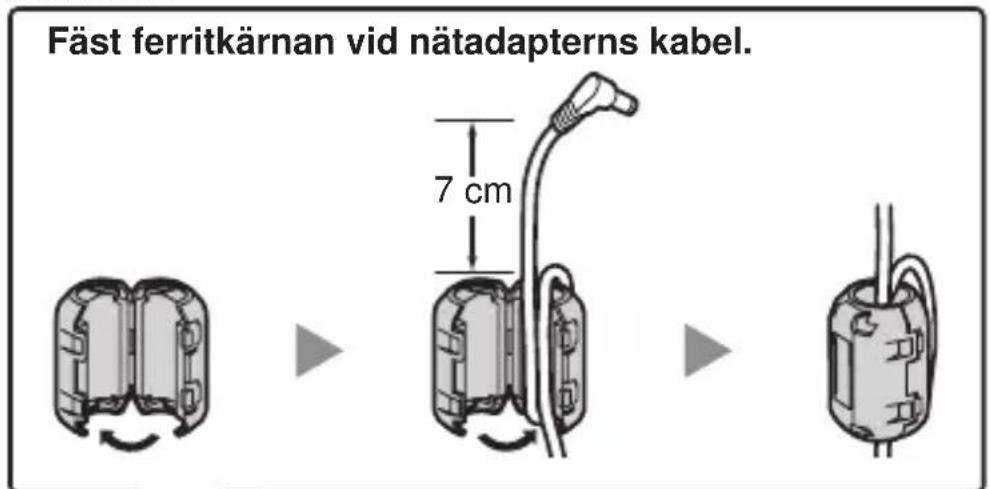

Nätadapter (medföljer inte)

• Använd endast en Panasonic KX-A239CE (PQLV206CE)/KX-A239BX (PQLV206CE) nätadapter.
• Nätadaptern används som huvudströmbrytare. Kontrollera att det finns ett eluttag i närheten av enheten och att det är lätt att komma åt.

OBSERVERA:

När Ethernet-kablar väljs

• Använd flexibla kablar av hög kvalitet som är hakfria (utan dragavlastning). Använd inte kablar med omhöljen som kan rivas upp eller spricka när kabeln böjs.

När kablar ansluts

• Anslut inte Ethernet-kabeln som är ansluten till PoE-switchen till PC-porten på KX-HGT100-enheten. Om du gör det kan det uppstå allvarliga skador på KX-HGT100-enheten.
• Kontrollera att Ethernet-kablarna och nätadapterns sladd är införda i skårorna för att undvika skador på kontakterna.

• Kontrollera att headsetkabeln och nätadapterns sladd lindas runt haken så att kontakten inte skadas.

Tänk på följande när du använder en KX-HGT100-enhet.

• Om enheten inte fungerar som den ska, koppla bort enheten från eluttaget och Ethernet-kabeln och anslut sedan på nytt.
• Om du har problem med att ringa, koppla bort Ethernet-kabeln och anslut en KX-HGT100-enhet som du vet fungerar. Om den "fungerande" KX-HGT100-enheten fungerar som den ska bör du lämna in den defekta KX-HGT100-enheten för reparation hos ett auktoriserat Panasonic-servicecenter. Om den "fungerande" KX-HGT100-enheten inte fungerar som den ska, kontrollera företagsväxeln och Ethernet-kabeln.
• Torka av enheten med en mjuk trasa. Använd inga skrubbmedel eller kemiska rengöringsmedel som t.ex. bensen eller thinner.
• Använd endast med avsedd telefonlur från Panasonic.
• Skruva inte isär produkten. Det kan resultera i en farlig elektrisk stöt. Enheten får bara monteras isär och repareras av en utbildad servicetekniker.
• Om det uppstår något fel som gör att telefonens innanmäte exponeras ska du omedelbart koppla bort kabeln eller sladden. Koppla loss Ethernet-kabeln om strömmen tillförs från nätverket till KX-HGT100-enheten [ström via Ethernet]. Om så inte är fallet ska du koppla loss nätadapterns sladd. Skicka sedan apparaten till ett servicecenter.
• Försök aldrig stoppa in metalltråd, nålar etc. i ventilationsöppningarna eller andra hålen på apparaten.
• Denna enhet är designad för att underlätta för synskadade att hitta uppringningstangenter och knappar.
• Denna enhet är designad för att installeras i en miljö med kontrollerad omgivningstemperatur och relativ luftfuktighet.
• Enheten bör inte installeras i fuktiga miljöer, t.ex. i badrum eller vid simbassänger.

Var noga med att läsa igenom följande säkerhetsanvisningar. Säkerhet

1) Enheten får endast anslutas till en strömkälla av den typ som beskrivs i snabbguiden eller som visas på enhetens etikett. 2) Om nätadaptern som finns som tillval inte används under en längre tidsperiod bör den kopplas bort från eluttaget. Koppla bort Ethernet-kabeln om du använder ström via Ethernet.

Installation Miljö

1) Använd inte enheten i närheten av vatten, t.ex. badkar, handfat eller diskbänk. Undvik även fuktiga källarplan. 2) Använd inte telefonen nära värmealstrande apparater och apparater som avger elektriska störningar, exempelvis lysrörsarmaturer, motorer och tv-apparater. Störningar från dessa apparater kan påverka telefonens funktion. Placera den inte i ett rum där temperaturen är lägre än 5°C eller högre än 40°C

Placering

1) Placera inga tunga föremål ovanpå enheten. 2) Se till att inga föremål kan ramla över eller vätskor spillas in i enheten. Utsätt inte enheten för alltför mycket rök, damm, fukt, mekanisk vibration, skakning eller direkt solljus. 3) Placera enheten på en plan yta.

VARNING:

FÖR ATT UNDVIKA BRAND ELLER ELEKTRISKA STÖTAR - UTSÄTT INTE ENHETEN FÖR REGN ELLER FUKT. TELEFONLURENS ÖRONMUSSLA ÄR MAGNETISK OCH KAN DRA TILL SIG SMA JÄRNFÖREMÅL. ALLTFÖR HÖG VOLYM I HÖRLURAR ELLER HEADSET KAN ORSAKA HÖRSELSKADOR. KOPPLA BORT NÄT-/ETHERNETKABELN OM RÖKUTVECKLING, ONORMAL LUKT ELLER ONORMALT LJUD UPPSTÅR. DESSA OMSTÄNDIGHETER KAN ORSAKA BRAND ELLER ELEKTRISKA STÖTAR. KONTROLLERA ATT RÖKUTVECKLINGEN HAR SLUTAT OCH KONTAKTA SEDAN ETT AUKTORISERAT SERVICECENTER.

VIKTIG INFORMATION:

• Det är inte säkert att KX-HGT100-enheten fungerar vid strömavbrott. Se till att en alternativ telefon som inte kräver lokal strömförsörjning och som kan användas i nödfall, finns tillgänglig på avlägsna platser. Information om nätverksinställningar för KX-HGT100, som t.ex. IP-adress, finns i Installation Manual för Panasonic-företagsväxeln.
• Om ett felmeddelande visas på displayen kontaktar du din återförsäljare eller nätverksadministratör.
• Programvaran i KX-HGT100 skyddas av upphovsrättsregler och avtalsbestämmelser samt andra tillämpliga lagar. Den kan inte byggas om, avkompileras eller avinstalleras.

Information för användare om insamling och avfallshantering av gammalt material och använda batterier

Dessa symboler på produkter, förpackningar och/eller medföljande dokument betyder att man inte ska blanda elektriska och elektroniska produkter eller batterier med vanliga hushållssopor.

För att gamla produkter och använda batterier ska hanteras och återvinnas på rätt sätt ska man ta dem till passande uppsamlingsställe i enlighet med nationella bestämmelser och direktiven 2002/96/EC och 2006/66/EC.

När du kasserar dessa produkter och batterier på rätt sätt hjälper du till att spara på värdefulla resurser och förebygga en potentiell negativ inverkan på människors hälsa och på miljön som annars skulle kunna uppstå p.g.a. otillbörlig avfallshantering.

För mer information om uppsamling och återvinning av gamla produkter och batterier, var god kontakta din kommun, din avfallshanterare eller det försäljningsställe där du köpte din artikel.

Olamplig avfallshantering kan beläggas med straff i enlighet med nationella bestämmelser.

För affärsanvändare inom den Europeiska Unionen: Om du vill kassera elektrisk eller elektronisk utrustning, var god kontakta din återförsäljare eller leverantör för ytterligare information.

Information om avfallshantering i länder utanför den Europeiska unionen

Dessa symboler är endast giltiga inom den Europeiska Unionen. Om du vill kassera dessa föremål, var god kontakta dina lokala myndigheter eller din lokala återförsäljare och fråga efter rätt metod för avfallshantering.

Notering till batterisymbolen (nedtill, två symbolexempel):

Denna symbol kan användas i kombination med en kemisk symbol. I detta fall iakttar den de krav som ställs upp i direktivet för den aktuella kemikalien.
