BRUKSANVISNING TYWK42PV4W PANASONIC

Se till att platsen för installationen har tillräcklig hållfasthet för att tillåta en längre tids användning.

- Om hållfastheten skulle minska med tiden kan det finnas risk för att skärmen faller ner och möjligen orsakar skador.

Monteringsarbete och anslutning av kringutrustning bör endast utföras av en därtill kvalificerad specialist.

- Felaktig montering kan göra att utrustningen faller och orsakar skador.

Lämna alltid en säkerhetsmarginal när du överväger bärkraften i materialet på vilket utrustningen ska monteras.

- Skador om materialet inte kan bära tyngden.

Vid anslutning av kringutrustning bör du vara noga med att förhindra att något kan lossna. (Se steg 5 på sidan 29.)

• Detta kan orsaka skador.

Montera aldrig på ett ställe som inte kan bära den aktuella tyngden.

- Om materialet inte är tillräckligt bärkraftigt kan utrustningen falla.

Försök inte att plocka isär eller modifiera väggupphängningshållaren.

- Annars kan det hända att enheten ramlar ner och skadas eller orsakar personskador.

Observera

Använd inga andra TV-apparater än de som anges i katalogen.

- I annat fall kan enheten tappas och utsättas för skador eller orsaka personskada.

Montera inte på ett ställe som kan utsättas för fukt, damm, rök, ånga eller hög värme.

- En sådan miljö kan orsaka fel på plasma-TV:n och skapa risk för brand eller elstötar.

Arbetet med att montera och demontera plasma-TV:n måste utföras av minst två personer.

- I annat fall kan plasma-TV:n falla och orsaka skador.

Montera inte så att skärmen är vänd uppåt, åt sidan eller nedåt.

- Detta kan leda till överhettning inuti plasma-TV:n och skapa risk för brand.

Försäkra att det förekommer ett friutrymme runt plasma-TV:n på minst 10 cm på ovansidan och höger sida, minst 30 cm på vänster sida, minst 6 cm på undersidan, lämna fritt utrymme mellan bakpanelen och väggen.

- Plasma-TV:n är försedd med luftuttagshål på ovansidan och luftintagshål på undersidan och baksidan. Täck inte över dessa då detta skapar risk för brand.

Montera Plasma-TV:n genom att endast följa de steg som anges i dessa instruktioner. Montera den inte på något annat sätt.

- Ännars kan det hända att enheten ramlar ner och skadas eller orsakar personskador.

Montera monteringsskruvarna och nätkabeln på ett sådant sätt att de inte kommer i kontakt med insidan av väggen.

- Kontakt med metallobjekt inuti väggen kan resultera i elektrisk stöt.

Använd endast de speciellt anpassade delarna som medföljer.

- Annars kan det hända att Plasma-TV:n ramlar ner från väggen och orsakar skada.

Avlägsna produkter som inte längre ska användas.

- I annat fall kan det inträffa att produkten faller ner, vilket kan resultera i personskador.

1) Var noga med att välja lämpligt ställe för montering av TV:n då den kan missfärgas eller deformeras om den usätts för hög värme i form av solsken, element el.dyl.
2) Vid rengöring ska skärmen torkas av med en mjuk och torr tygduk (av bomull eller flanell). Om enheten är mycket smutsig, skall den rengöras med en duk som har fuktats med ett milt neutralt diskmedel uppblandat med vatten. Torka därefter av med en torr duk. Använd inte produkter som t.ex. lösningsmedel, thinner eller polervax till rengöring eftersom de kan skada monitorns ytskikt. (Vid användning av kemiskt behandlat tyg, följ de anvisningar som följer med tyget.)
3) Fäst inte tejp eller etiketter på produkten. Sådana kan fläcka ner väggupphängningshållaren eller ytan på ledningsskyddet för installation tätt intill väggen. Låt inga gummi- eller plastprodukter vara i långvarig kontakt med ytan. (Det kan orsaka försämring av ytfinishen.)
4) Var försiktig under installationen eftersom stötar kan orsaka sprickor i panelen på plasma-TV:n.

Observera:

Denna hållare är endast avsedd för Panasonic plasma-TV-modeller (se sidan 46-48).

Användning med andra apparater kan leda till instabilitet som orsakar skador.

PROFESSIONELL INSTALLATION KRÄVS.

PANASONIC PÅTAR SIG INGET ANSVAR FÖR SKADOR PÅ EGENDOM OCH/ELLER ALLVARLIGA PERSONSKADOR, INKLUSIVE DÖDSFALL, SOM BEROR PÅ OTILLFREDSSTÄLLANDE INSTALLATION ELLER FELAKTIG HANTERING.

TY-WK42PV4W väggupphängningshållare (vertikal monteringstyp)

A Väggupphängningshållare (1)		D Nyckel för insexhål(medföljande verktyg) (1)
		E Fästskruvar för enheten (2) M5x35
B Isolermellanlägg (4)	C Kuptandsbrickor (4)	F Försänkta skruvar med invändigt sexkantshål (4) M8x60
		G Försänkta skruvar med invändigt sexkantshål (4) M8x32

Försiktighetsåtgärder vid montering av väggupphängningshållaren

◆ Installation och flyttningsjobb måste utföras av utbildade tekniker.
Om enheten är installeras eller flyttas på ett felaktigt sätt kan skärmen falla ner, vilket kan resultera i personskador.
♦ Väggupphängningshållaren är avsedd för montering av en plasma-TV:n på en jämn, lodrät vägg. Försök aldrig att montera på andra ytor.
♦ Utrustningen är försedd med en låsmekanism på vänster sida, så se till att det förekommer ett friutrymme på minst 300 mm från väggen.
♦ Försäkra att plasma-TV:n fungerar på rätt sätt och ej utsetts för fel genom att undvika följande ställen.
- Nära en sprinkler eller brand/rökdetektor
- Ställen som kan utsättas för stötar och vibrationer
- Nära högspänningsledningar eller kraftutrustning
- Nära högspänningskablar eller nätaggregat
- Ställen som utsätts för luftutblås från värmeapparater
- Där droppar av kondens från en luftkonditioneringsanläggning eller annan enhet kan bildas
♦ Utför montering i enlighet med konstruktionen och materialen i väggen.
♦ Använd vanliga skruvar med en diameter på 6 mm, avsedda för materialet (trä, metall, betong osv) i väggen där fästet ska monteras.
♦ Se till att det finns ett lättillgängligt vägguttag för TV:ns nätkabel.
♦ Försäkra god ventilation runt enheten så att den omgivande temperaturen ej överstiger 40 °C. I annat fall kan det uppstå fel på plasma-TV:n beroende på överhettning.
Lägg ut en mjuk filt eller tyg på golvet så att varken stället eller golvet får märken eller skrapas under arbetet med ihopsättning och installation.
♦ När delarna skruvas ihop bör du se till att skruvarna varken är alltför hårt eller för löst åtdragna.
Vidtag tillräckliga åtgärder för att försäkra dig om att du har en säker omgivning när du utför ihopsättnings- och installationsarbetet, och när du rör dig omkring under arbetets gång.
♦ Montera inte plasmatelevision under taklampor (spotlights, halogenlampor, od.).
Annars kan höljet böjas eller skadas av den höga värme som alstras.

1. Kontrollera bärkraften i den aktuella ytan.

(1) Väggupphängningshållaren väger cirka 7 kg. För information om vikten på plasma-TV:n som ska monteras på väggupphängningshållaren, se bruksanvisningen till plasma-TV:n.
(2) Kontrollera väggens styrka vid de 6 fästpunkterna genom att anlita mättritningen för väggupphängningshållaren (anges till höger), och förstärk väggen på ställen där så är nödvändigt.

Anm.

• Det förekommer 22 hål i väggupphängningshållaren. Om väggmaterialet är trä och bärkraften inte kan garanteras genom att fästa enbart vid de 6 punkterna till höger, ska du använda så många extra hål som krävs. Var dock ytterst försiktig då vissa väggmaterial kan spricka om skruvarna befinner sig alltför nära varandra. De angivna måtten är väldigt viktiga. Montera inte på ett ställe där dessa mått inte kan garanteras.
• Angående detaljerade måttanvisningar för montering av plasma-TV:n hänvisas till medföljande detaljskiss över yttermätt (se sidan 46-48).
• Montera eller ställ inte något annat än plasma-TV:n på hållaren.

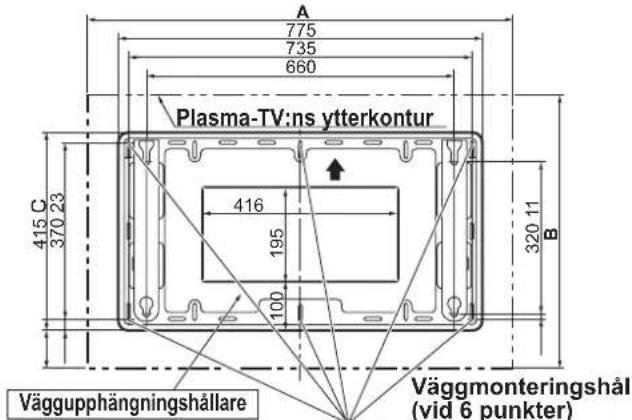

A 775 735 660 Plasma-TV:ns ytterkontur 415 C 370 23 416 195 100 320 11 B Väggupphängningshållare Väggmonteringshål (vid 6 punkter)

Enhet: mm
* Se noga till att skruva i skruvar och dra åt dem ordentligt.
* Försäkra att det förekommer ett friutrymme runt plasma-TV: n på minst 10 cm på ovansidan och höger sida, minst 30 cm på vänster sida, minst 6 cm på undersidan, lämna fritt utrymme mellan bakpanelen och väggen

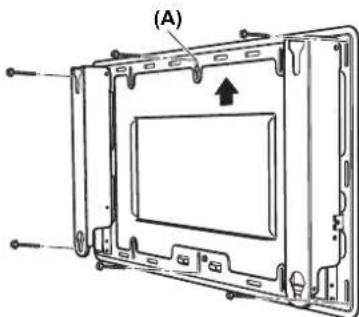

2. Fäst väggupphängningshållaren på väggen.

(1) Fäst så att pilmärkena på väggupphängningshållaren pekar uppåt.
(2) Fäst först skruven i det övre mittre hålet. (A)
(3) Använd ett vattenpass för att försäkra att hållaren inte lutar och fäst skruvarna på de återstående 5 punkterna.

Anm.

• Använd väggupphängningshållaren för att bestämma positionen för hålen om du måste plugga skruvarna, t ex i betongväggar. Du kan också beräkna positionerna utifrån mättritningen. Använd skruvar med en diameter på 6 mm. Placera pluggarna så att skruvhuvudet sticker ut 10 - 15 mm från väggen.
• Använd vanliga skruvar med en diameter på 6 mm, avsedda för materialet i väggen där fästet ska monteras.
• Fäst ordentligt med minst 6 skruvar på olika ställen.

(A)

3. Fäst isolermellanläggen på plasma-TV:n.

(1) Placera plasma-TV:n med skärmen vänd nedåt på en filt eller annan mjuk, ren duk och utför åtgärderna nedan.
(2) Ta bort anslutningsluckorna (om påsatta) från plasma-TV:n.
(3) Ta bort de fyra kåporna från plasma-TV:n med hjälp av en platt skruvmejsel.

Anm.

• Var noga med att spara den borttagna anslutningsluckan och de fyra käporna till plasma-TV:n. (Dessa delar kommer att behövas, om det blir nödvändigt att använda specialstället eller ensamstället.)
  (4) Använd den medföljande insexnyckeln [D] till att fästa de medföljande skruvarna med invändigt sexkantshål F eller [G] och tillhörande kuptandsbrickor [C] och isolermellanlägg [B] (4 uppsättningar) i hålen där käporna avlägsnats (se bilden till höger). Se sidan 46-48 för detaljer om hur man väljer skruvar med flata nedsänkta insexhuvuden [F] eller [G].

Bulten ska dras åt ordentligt till det åtdragningsmoment som anges nedan.

(11 - 13 N·m)

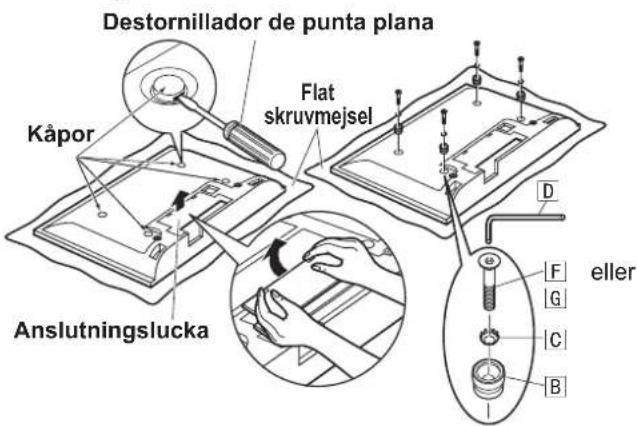

Destornillador de punta plana Kåpor Flat skruvmejsel Anslutningslucka eller F G C B

4. Anpassa och fäst plasma-TV:n på väggupphängningshållaren.

(1) För in isolermellanläggen på ovansidan av plasma-TV:n i skåran på ovansidan av väggupphängningshållaren och skjut nedåt.
(2) Lyft plasma-TV:n en aning, för in de andre isolermellanläggen i hålen på undersidan av väggupphängningshållaren och skjut enheten nedåt.
(3) Fäst ordentligt med de medföljande fästskruvarna för enheten (1 vardera för vänster och höger).

Bulten ska dras åt ordentligt till det åtdragningsmoment som anges nedan.

(1,2 - 1,5 N·m)

Anm.

- Se till att skruva fast fästskruvarna ordentligt, så att inte plasma-TV:n kan lossna.

5. Förberedelse för kabeldragning.

(1) Skruva loss de röda skruvarna för öppning/ stängning av fästet (1 vardera till vänster och höger) ①.
(2) Vik upp plasma-TV:n såsom bilden till höger visar, tryck upp låsfästet i pilens riktning (uppåt), kontrollera att fästet har lästs fast och fäst provisoriskt. Skruva fast den röda skruven för öppning/stängning av fästet (en skruv på vänster sida) ① ordentligt i skruvhålet på låsfästet ② .
(3) Dra kablarna till plasma-TV:n, när ovanstående förberedelser är klara.

Bulten ska dras åt ordentligt till det åtdragningsmoment som anges nedan.

(1,2 - 1,5 N•m)

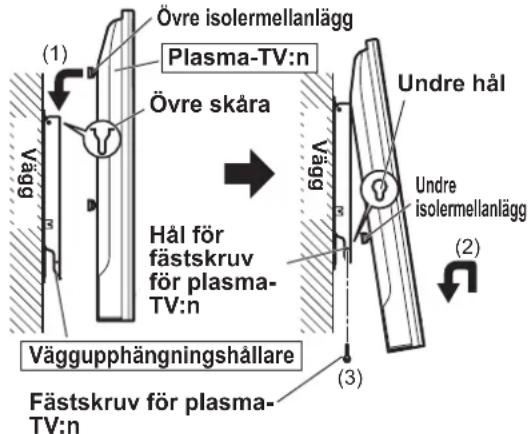

Övre isolermellanlägg Plasma-TV:n Övre skåra Vägg Hål för fästskruv för plasma-TV:n Väggupphängningshållare Fästskruv för plasma-TV:n Undre hål Undre isolermellanlägg (2) (3)

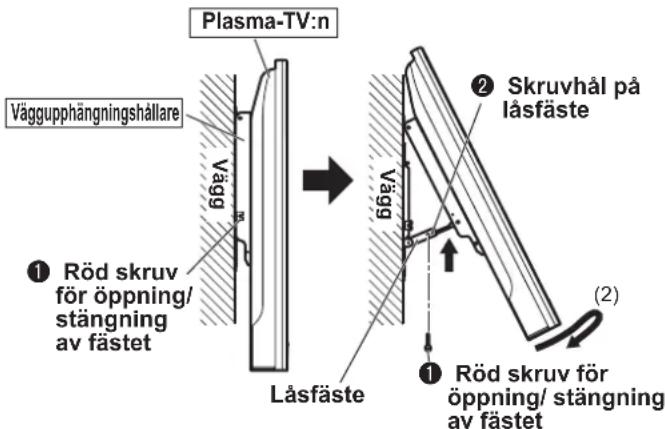

Plasma-TV:n Väggupphängningshållare Röd skruv för öppning/ stängning av fästet Låsfäste Väggupphängningshållare Skruvhål på läsfäste Röd skruv för öppning/ stängning av fästet (2)

6. Fastsättning av väggupphängnings hållaren.

(1) Efter kabeldragning ska du avlägsna de röda skruvarna för öppning/stängning av fästena (som används vid anslutningar), höja plasma-TV:n en aning och sedan sakta sänka den tillbaks till vertikal position, Låsen frigörs i detta läge.
(2) Dra åt de röda skruvarna för öppning/stängning av fästet ordentligt (en vardera för vänster och höger fäste) ① i skruvhålen för öppning/ stängning av de röda skruvarna ③ på endera sidan om väggupphängningshållaren.

Bulten ska dras åt ordentligt till det åtdragningsmoment som anges nedan.

(1,2 - 1,5 N•m)

Anm.

• Dra sakta plasma-TV-enheten bakåt för att återställa den till ursprunglig position.
• Var noga med att alltid skruva fast de röda skruvarna för öppning/stängning av fästet ① för att fästa plasma-TV:n.

(1) Avlägsna fästskruvarna för enheten (1 vardera till vänster och höger) som är fästa på sidorna av väggupphängnings hållaren.
(2) Lyft undersidan av plasma-TV:n uppåt och dra den mot dig.
(3) Kontrollera att de undre isolermellanläggen frisläppts och fortsätt att lyfta uppåt.

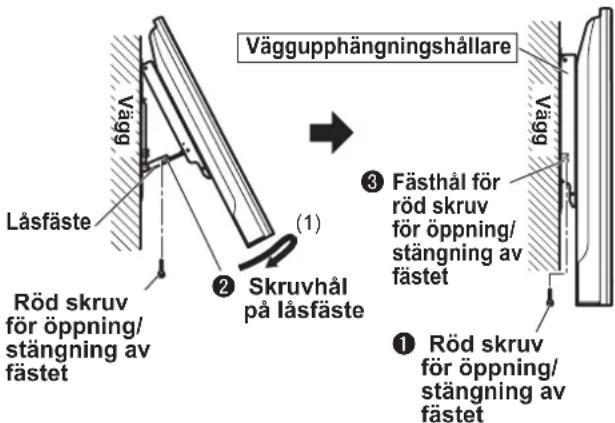

Väggupphängningshållare Vägg Låsfäste Röd skruv för öppning/ stängning av fästet (1) 2 Skruvhål på låsfäste 3 Fästhål för röd skruv för öppning/ stängning av fästet Vägg Röd skruv för öppning/ stängning av fästet

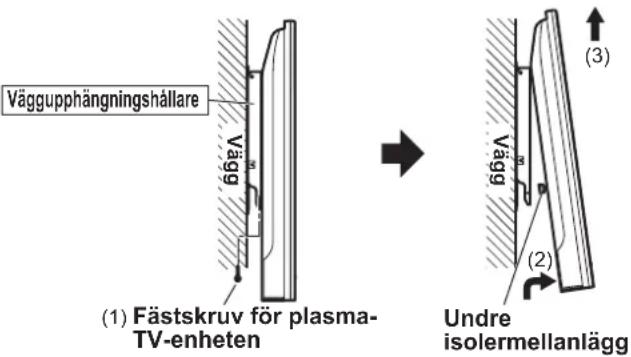

Väggupphängningshållare Väggupphängningshållare (1) Fästskruv för plasma- TV-enheten Väggupphängningshållare (2) Undre isolermellanlägg (3)
