Produkttyp	Wandhalterung für Fernseher
Marke	Panasonic
Modell	TYWK42PV4W
Kompatibilität	Panasonic Plasmafernseher (Referenzen auf Seiten 46-48 der Anleitung)
Gewicht der Halterung	Ca. 7 kg
Abmessungen (B x H)	775 x 735 mm
Material	Stahl (Metall)
Montageart	Vertikale Wandmontage
Anzahl der Befestigungspunkte	6 (mindestens) bis zu 22
Mitgelieferte Schrauben	2 Schrauben M5x35, 4 Schrauben M8x60, 4 Schrauben M8x32
Mitgeliefertes Werkzeug	Inbusschlüssel
Anzugsdrehmoment (Fernseherbefestigung)	11 - 13 N·m
Anzugsdrehmoment (Halteschrauben)	1,2 - 1,5 N·m
Erforderlicher Abstand um den Fernseher	10 cm oben und rechts, 30 cm links, 6 cm unten, Freiraum hinten
Maximale Umgebungstemperatur	40 °C
Vorsichtsmaßnahmen	Installation durch Fachmann erforderlich; nicht mit anderen Fernsehern verwenden
Pflege	Mit weichem, trockenem Tuch reinigen; Lösungsmittel, Verdünner und Wachs vermeiden
Sicherheit	Belüftungsöffnungen nicht blockieren; Feuchtigkeit, Staub und übermäßige Hitze vermeiden
Verpackungsinhalt	Wandhalterung (1), Isolierdistanzstücke (4), Fächerscheiben (4), Befestigungsschrauben M5x35 (2), Innensechskantschrauben M8x60 (4), Innensechskantschrauben M8x32 (4), Inbusschlüssel (1)

Häufig gestellte Fragen - TYWK42PV4W PANASONIC

Wie installiere ich die Panasonic TYWK42PV4W Wandhalterung korrekt?

Die Installation muss von einem qualifizierten Techniker durchgeführt werden. Befolgen Sie die Schritte in der Anleitung: 1) Überprüfen Sie die Stabilität der Wand, 2) Montieren Sie die Wandhalterung mit mindestens 6 Schrauben, die zum Material passen, 3) Befestigen Sie die Isolierdistanzstücke am Fernseher, 4) Hängen Sie den Fernseher an der Halterung ein und ziehen Sie die Halteschrauben fest, 5) Führen Sie die Verkabelung nach dem Entriegeln des Fernsehers durch, 6) Bringen Sie den Fernseher wieder in die vertikale Position und ziehen Sie die roten Schrauben fest.

Welche Fernseher sind mit dieser Halterung kompatibel?

Diese Halterung ist ausschließlich für die Panasonic Plasmafernseher konzipiert, die auf den Seiten 46 bis 48 der Anleitung aufgeführt sind. Nicht mit anderen Geräten verwenden.

Kann ich die Halterung allein installieren?

Nein, das Auf- und Abnehmen des Fernsehers muss von mindestens zwei Personen durchgeführt werden, um Stürze und Verletzungen zu vermeiden.

Was ist das maximale Gewicht, das die TYWK42PV4W tragen kann?

Das Gewicht der Halterung beträgt ca. 7 kg. Die Gesamtlast (Halterung + Fernseher) muss von der Wand getragen werden. Konsultieren Sie die Bedienungsanleitung des Fernsehers für dessen Gewicht.

Wie reinige ich die Wandhalterung?

Verwenden Sie ein weiches, trockenes Tuch (Baumwolle oder Flanell). Bei starker Verschmutzung mit einem mit milder Reinigungslösung getränkten Tuch abwischen, dann mit einem trockenen Tuch nachwischen. Keine Lösungsmittel, Verdünner oder Haushaltswachs verwenden.

Welche Werkzeuge werden für die Installation benötigt?

Der mitgelieferte Inbusschlüssel wird für die Schrauben am Fernseher benötigt. Sie benötigen einen Schlitzschraubendreher zum Entfernen der Abdeckungen, eine Wasserwaage und für die Wand geeignete Schrauben (Nenndurchmesser 6 mm).

Muss ich Löcher in die Wand bohren?

Ja, Sie müssen Löcher bohren, um die Halterung zu befestigen. Verwenden Sie Schrauben, die zum Material (Holz, Stahl, Beton) passen, und beachten Sie die mindestens 6 Befestigungspunkte gemäß der Maßzeichnung.

Was tun, wenn die Wand nicht stabil genug ist?

Verstärken Sie die 6 Befestigungspunkte gemäß der Zeichnung. Verwenden Sie bei Bedarf zusätzliche Schrauben in den anderen Bohrungen (bis zu 22), um die Stabilität zu erhöhen.

Kann ich diese Halterung mit einem Fernseher einer anderen Marke verwenden?

Nein, diese Halterung ist ausschließlich für Panasonic Fernseher konzipiert. Die Verwendung mit einem anderen Gerät könnte ungeeignet sein und zu Verletzungen führen.

Wie entferne ich den Fernseher von der Wandhalterung?

Entfernen Sie die roten Schrauben der Öffnungsvorrichtung auf jeder Seite. Heben Sie den Fernseher leicht am unteren Rand an, ziehen Sie ihn zu sich hin, um die Distanzstücke zu lösen, und heben Sie ihn dann vollständig an. Achtung: Gehen Sie vorsichtig vor, um einen Sturz zu vermeiden.

BEDIENUNGSANLEITUNG TYWK42PV4W PANASONIC

Vergewissern Sie sich, dass der Installationsort auch für den Langzeitgebrauch stark genug ist.

- Falls die Stärke bei Langzeitgebrauch unzureichend wird, kann das Display herunterfallen und ggf. Verletzungen verursachen.

Das Anbringen und die Verbindung der Geräte sollte immer von einer für die Installation qualifizierten Person ausgeführt werden.

- Falsches Zubehör kann zum Herunterfallen des Gerätes und zur Verletzung von Personen führen.

Aus Sicherheitsgründen sollte die Festigkeit des vorgesehenen Anbringungsortes immer sichergestellt werden.

- Wenn keine ausreichende Festigkeit gegeben ist, kann dies zum Herunterfallen des Gerätes und zu Verletzungen von Personen führen.

Beim Anschluss anderer Geräte ist sicherzustellen, dass ein Ausrasten verhindert wird.

(Siehe Schritt 5 auf Seite 9)

• Dies kann zu Verletzungen führen.

Nicht an einem Ort anbringen, der das Gewicht des Gerätes nicht tragen kann.

- Wenn der Anbringungsort keine ausreichende Festigkeit aufweist, kann das Gerät herunterfallen.

Die Wandhalterung nicht zerlegen oder modifizieren.

- Anderenfalls kann das Gerät herunterfallen und Verletzungen oder Schäden verursachen.

Vorsicht

Nicht für Fernseher verwenden, die nicht in diesem Katalog aufgeführt sind.

- Andernfalls kann das Gerät herunterfallen und dabei beschädigt werden oder Verletzungen verursachen.

Nicht an einem Ort anbringen, an dem Feuchtigkeit, Staub, Rauch, Dampf oder übermäßige Wärme vorhanden ist.

• Dadurch kann der Plasma-Fernseher beschädigt und Feuer oder elektrischer Schlag verursacht werden.

Das Anbringen oder Abnehmen des Plasma-Fernsehers muss immer von mindestens zwei Personen ausgeführt werden.

- Der Plasma-Fernseher kann herunterfallen und Verletzungen verursachen.

Nicht nach oben, auf die Seite oder nach unten weisend anbringen.

• Dadurch kann im Plasma-Fernseher ein Wärmestau entstehen und Feuer verursachen.

Um den Plasma-Fernseher sollte mindestens ein Abstand von 10 cm nach oben und auf der rechten Seite, mindestens 30 cm auf der linken Seite, mindestens 6 cm auf der Unterseite, zwischen der Rückwand des Displays und der Wand muss ein Freiraum eingehalten werden.

- Der Plasma-Fernseher ist mit Luftaustrittsöffnungen auf der Oberseite und Lufteintrittsöffnungen auf der Unterseite und Rückseite ausgestattet. Das Abdecken dieser Öffnungen kann Feuer verursachen.

Gehen Sie zur Installation des Plasma-Fernsehers ausschließlich wie in dieser Anleitung beschrieben vor: Die Installation darf auf keine andere Weise ausgeführt werden.

- Anderenfalls kann das Gerät herunterfallen und Verletzungen oder Schäden verursachen.

Achten Sie bei der Installation darauf, dass die Kreuzschlitzschrauben und das Netzkabel keine in der Wand vorhandenen Metallgegenstände berühren.

- Bei Kontakt mit Metallgegenständen, die in der Wand vorhanden sind, besteht die Gefahr von elektrischem Schlag.

Verwenden Sie zur Installation ausschließlich die Spezial-Befestigungsteile im Lieferumfang.

- Anderenfalls kann der Plasma-Fernseher von der Wand herunterfallen und Verletzungen verursachen.

Die Deckenhalterung demontieren, wenn sie nicht mehr verwendet werden soll.

- Anderenfalls kann die Halterung herunterfallen und Verletzungen verursachen.

Vorsichtsmaßnahmen bei der Handhabung

1) Der Aufstellungsort des Plasma-Fernsehers sollte sorgfältig ausgesucht werden, weil das Gehäuse sich aufgrund von Lichtstrahlen oder Wärme verfärben oder verformen kann, wenn es direkter Sonneneinstrahlung ausgesetzt ist oder in der Nähe eines Heizgerätes aufgestellt wird.

2) Wischen Sie das Display zum Reinigen mit einem weichen, trockenen Tuch (aus Baumwolle oder Flanell) ab. Bei starker Verschmutzung können Sie das Tuch mit einer verdünnten Reinigungsmittellösung anfeuchten. Reiben Sie das Gerät nach dem Reinigen mit einem anderen Tuch trocken. Verwenden Sie keine Lösungsmittel, Farbverdünner oder Reinigungswachs, weil die Oberfläche beschädigt werden kann. (Bei Verwendung von vorbehandelten Reinigungstüchern muss die Anwendungsanleitung des Tuchs genau beachtet werden.)

3) Kein Klebeband oder Aufkleber am Gerät anbringen. Dadurch kann die Wandhalterung verunreinigt werden. Vermeiden Sie den Langzeitkontakt mit Gummi, Vinylprodukten und dergleichen. (Anderenfalls kommt es zu einer Verschlechterung des Produkts.)

4) Gehen Sie bei der Montage vorsichtig vor, da Stöße zu 'Bildschirmrissen' am Plasma-Fernsehgerät führen können.

Vorsicht:

Diese Halterung ist ausschließlich für Plasma-Fernsehermodelle der Marke Panasonic vorgesehen (siehe Seite 46-48).

Die Verwendung mit anderen Geräten kann zu Instabilität führen und Verletzungen zur Folge haben.

DIE INSTALLATION IST PROFESSIONELL DURCHZUFÜHREN.

Panasonic übernimmt keine Haftung für Sachschäden und/oder schwere Verletzungen, einschließlich Todesfall, die auf unsachgemäße Installation oder falsche Handhabung zurückzuführen sind.

TY-WK42PV4W Wandhalterung (Typ für vertikale Anbringung)

A Wandhalterung (1)		D Sechskant-Schraubschlüssel (mitgeliefertes Werkzeug) (1)
		E Befestigungsschrauben (2) M5x35
B Abstandhalter (4) C	Gezahnte Unterlegscheiben (4) F[gz3c]	Sechskantkopf-Schrauben (4) M8x60
		G Sechskantkopf-Schrauben (4) M8x32

Vorsichtsmaßnahmen für das Anbringen der Wandhalterung

◆ Montage und Demontage dürfen nur von einem Fachmann ausgeführt werden.
Bei fehlerhafter Montage oder Demontage kann das Gerät herunterfallen und Verletzungen verursachen.
♦ Die Halterung für die Wandbefestigung wird für das Anbringen eines Plasma-Fernsehers an einer vertikalen Wand verwendet. Die Halterung sollte nur für die Befestigung an einer vertikalen Wand verwendet werden.
Das Gerät ist auf der linken Seite mit einem Sperrmechanismus ausgestattet, daher sollte ein Abstand von mindestens 300 mm von der Wand vorhanden sein.
♦ Zur Sicherstellung der richtigen Funktion des Plasma-Fernsehers und zur Vermeidung von Problemen sollte es nicht an den folgenden Orten aufgestellt werden.

- In der Nähe von Sprinkleranlagen oder Feuer-/Rauchdetektoren.

- An Orten, an denen Vibrationen oder Stöße auftreten können.

- In der Nähe von Hochspannungsleitungen oder Stromversorgungsanlagen.

- Neben Quellen von Magnetismus, Hitze, Wasserdampf und Ruß

- An Orten, an denen warme Luft von Heizgeräten ausgeblasen wird.

- An einem Ort, an dem sich Kondenswasser von einer Klimaanlage oder einem anderen Gerät bilden kann.

♦ Die Befestigung der Halterung sollte der Struktur und dem Material des Anbringungsortes entsprechen.

♦ Verwenden Sie gängige Schrauben mit einem nominalen Durchmesser von 6 mm, die dem Wandmaterial (Holz, Stahlrahmen, Beton usw.) angemessen sind, an dem Sie die Halterung anbringen.

♦ Die für den Plasma-Fernseher verwendete Steckdose sollte einfach zu erreichen sein.

♦ Stellen Sie einen ausreichenden Luftfluß sicher, damit die Umgebungstemperatur des Gerätes 40 °C nicht übersteigt. Bei Nichtbeachtung kann es zu einem Wärmestau im Plasma-Fernseher kommen, wodurch Fehlfunktionen auftreten können.

♦ Breiten Sie eine weiche Decke oder ein Tuch auf dem Boden aus, damit der Plasma-Fernseher und der Boden während des Zusammenbaus und der Aufstellung nicht zerkratzt werden.

♦ Achten Sie beim Festschrauben der Teile darauf, dass die Schrauben weder ungenügend noch zu stark festgezogen werden.

♦ Achten Sie auf die Sicherheit in Ihrer Umgebung, wenn Sie die Zusammenbau- und Aufstellungsarbeiten durchführen oder sich bei diesen Arbeiten bewegen.

♦ Installieren Sie den Plasma-Fernseher auf keinen Fall unterhalb von starken Deckenleuchten (Punktstrahlern, Halogenlampen), die starke Wärme abgeben.

Anderenfalls können sich Kunststoffteile des Gehäuses verziehen oder beschädigt werden.

1. Stellen Sie die Festigkeit des vorgesehenen Befestigungsortes sicher.

(1) Das Gewicht der Wandhalterung beträgt etwa 7 kg. Das Gewicht des an die Wandhalterung angebrachten Plasma-Fernsehers finden Sie im Handbuch zum Plasma-Fernseher.
(2) Die Festigkeit der Wand an den sechs Befestigungsstellen unter Beachtung der Abmessungen der Wandhalterung (Abbildung rechts) prüfen und eventuell verstärken, wenn die Festigkeit nicht ausreichend ist.

Hinweise

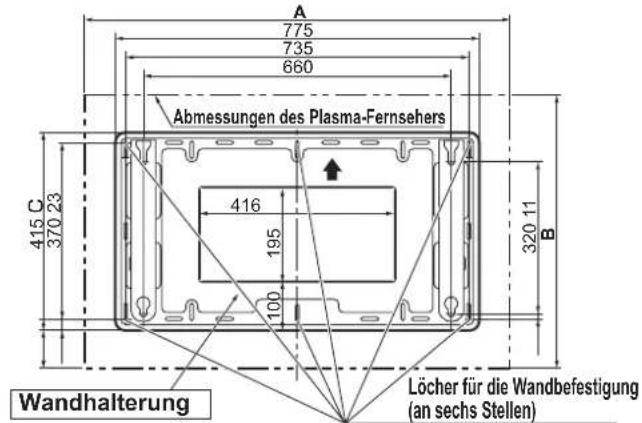

• Die Wandhalterung hat 22 Löcher. Wenn die Wand aus Holz ist und die gewünschte Festigkeit nicht durch eine Befestigung an den sechs Punkten erzielt werden kann, können entsprechend weitere Löcher für die Befestigung verwendet werden. Vorsicht ist jedoch geboten, weil die Wand aufreißen kann, wenn zu viele Schrauben zu nahe beieinander angebracht werden. Die folgenden Abmessungen sind wichtig. Das Gerät sollte nicht an einem Ort befestigt werden, an dem diese Abmessungen nicht sichergestellt werden können.
- Für genaue Abmessungen zum Anbringen des Plasma-Fernsehers siehe die Zeichnungen mit den externen Abmessungen (Seite 46-48).
- Bringen Sie nichts anderes als den Plasma-Fernseher an oder auf der Halterung an.

Einheit: mm
* Stellen Sie sicher, dass die Schrauben fest angezogen sind.
* Um den Plasma-Fernseher sollte mindestens ein Abstand von 10 cm nach oben und auf der rechten Seite, mindestens 30 cm auf der linken Seite, mindestens 6 cm auf der Unterseite, zwischen der Rückwand des Displays und der Wand muss ein Freiraum eingehalten werden.

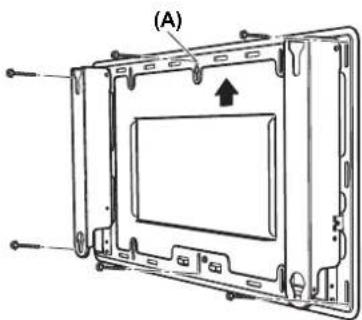

2. Anbringen der Wandhalterung an der Wand.

(1) Die Halterung mit den Pfeilmarkierungen auf der Wandhalterung nach oben weisend anbringen.
(2) Zuerst die Schraube im obersten mittleren Loch anbringen. (A)
(3) Die Halterung mit einer Wasserwaage ausrichten und dann die Schrauben an den verbleibenden fünf Stellen befestigen.

Hinweise

• Wenn die Wände aus einem Material wie Beton bestehen und Schrauben oder Muttern vorher eingebaut werden müssen, so bestimmen Sie die Positionen der Löcher mit der Wandhalterung, oder berechnen Sie die Positionen für die Löcher gemäß der Maßstabszeichnung und betten dann Schrauben bzw. Muttern mit einem nominalen Durchmesser von 6 mm ein. Eingebettete Schrauben sollten 10 bis 15 mm aus der Wand hervorstehen.
• Verwenden Sie gängige Schrauben mit einem nominalen Durchmesser von 6 mm, die dem Wandmaterial angemessen sind, an dem Sie die Halterung anbringen.
• Immer an 6 Punkten fest mit einer Schraube sichern.

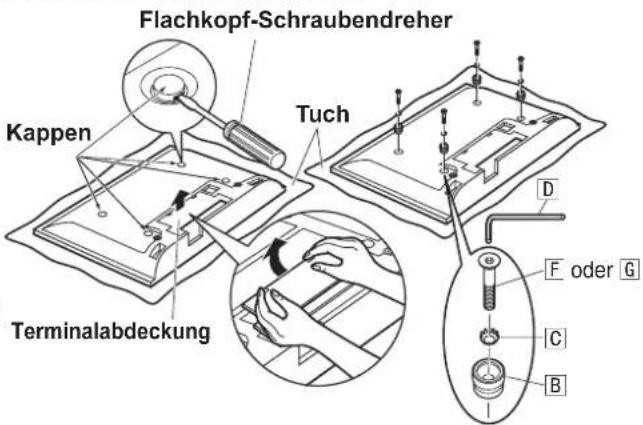

3. Die Abstandhalter am Plasma-Fernseher anbringen.

(1) Legen Sie den Plasma-Fernseher mit der Bildschirmseite nach unten weisend auf eine Decke oder ein weiches Tuch legen, das sauber ist und keine Verschmutzungen aufweist. Dann folgendermaßen vorgehen.
(2) Nehmen Sie die Anschlussklemmenabdeckungen (wenn angebracht) vom Plasma-Fernseher ab.
(3) Mit einem Flachkopf-Schraubendreher die Kappen (4 Stück) vom Plasma-Fernseher entfernen.

Hinweis

• Die entfernte Terminalabdeckung und die Kappen an einem sicheren Ort aufbewahren. (Sie werden später erneut benötigt, wenn der Plasma-Fernseher auf dem Ständer für besondere Zwecke oder auf den Einzelständer aufgestellt wird.)
(4) Die mitgelieferten Sechskantkopf-Schrauben |F| oder G, die gezahnten Unterlegscheiben C und die Abstandhalter B (4 Sätze) in die Löcher einsetzen, von denen die Kappen entfernt wurden, und mit dem mitgelieferten Sechskant-Schraubschlüssel D befestigen. (Siehe rechte Abbildung.) Einzelheiten zur Wahl zwischen den Sechskantkopf-Schrauben F oder G finden Sie auf Seite 46-48.

Die Schraube ist auf das nachstehend angegebene Drehmoment anzuziehen.

(11 - 13 N·m)

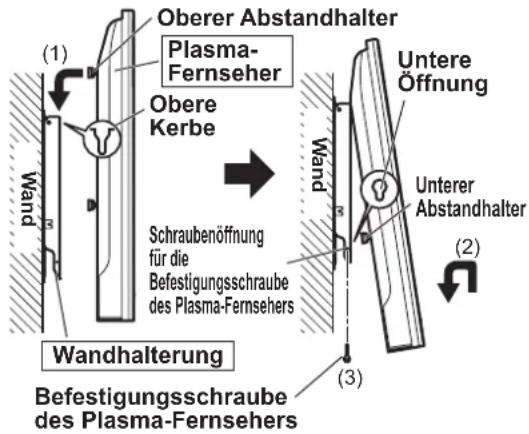

4. Den Plasma-Fernseher auf die Wandhalterung legen und befestigen.

(1) Die Abstandhalter auf der Oberseite des Plasma-Fernsehers in die Kerbe auf der Oberseite der Wandhalterung einsetzen und den Plasma-Fernseher nach unten schieben.
(2) Den Plasma-Fernseher etwas anheben, die Abstandhalter auf der Unterseite in die Öffnungen auf der Unterseite der Wandhalterung einsetzen und das Gerät nach unten schieben.
(3) Den Plasma-Fernseher mit den mitgelieferten Befestigungsschrauben (jeweils eine Schraube für rechts und links) an der Halterung befestigen.

Die Schraube ist auf das nachstehend angegebene

Drehmoment anzuziehen.

(1,2 - 1,5 N•m)

Hinweis

- Stellen Sie sicher, dass die Befestigungsschrauben fest angezogen sind, damit sich der Plasma-Fernseher nicht löst.

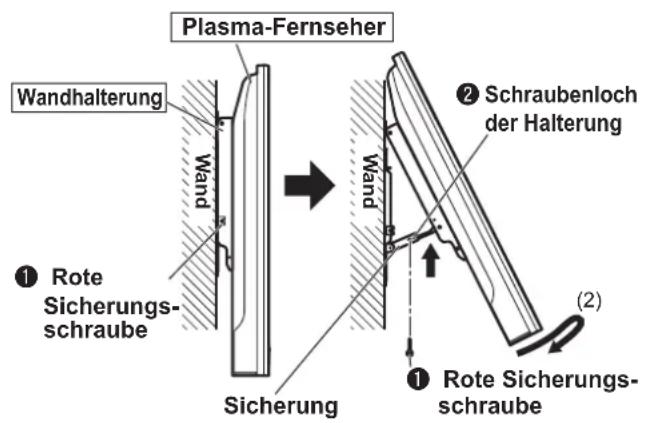

5. Vorbereitung für den Anschluss an Geräte.

(1) Die roten Schrauben für die Sicherung (je eine auf der linken und rechten Seite) ① entfernen.
(2) Den Plasma-Fernseher wie in der rechten Abbildung gezeigt nach vorne heben, die Sicherung in Pfeilrichtung (nach oben) drücken und prüfen, ob die Halterung eingerastet ist. Dann vorübergehend festschrauben. Die rote Schraube für die Sicherung (eine Schraube auf der linken Seite) ① in das Schraubenloch der Halterung ② einschrauben.
(3) Nach Ausführung der obigen Vorbereitungen die Geräte anschließen.

Die Schraube ist auf das nachstehend angegebene

Drehmoment anzuziehen.

(1,2 - 1,5 N·m)

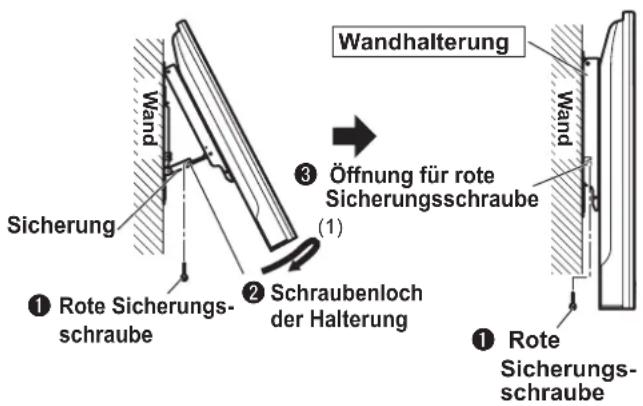

6. Befestigung der Wandhalterung.

(1) Nach der Verdrahtung entfernen Sie die roten Sicherungsschrauben (verwendet bei der Verdrahtung), heben Sie den Plasma-Fernseher leicht an, und senken ihn dann in senkrechte Stellung ab. Die Sicherungen werden freigegeben.
(2) Befestigen Sie die roten Sicherungsschrauben ① sicher (je eine für die linke und rechte Sicherung) fest in den Öffnungen für rote Sicherungsschraube ③ auf beiden Seiten der Wandhalterung.

Die Schraube ist auf das nachstehend angegebene Drehmoment anzuziehen.

(1,2 - 1,5 N·m)

Hinweise

• Ziehen Sie den Plasma-Fernseher langsam zurück, während Sie ihn in der Originalposition ansetzen.
• Die roten Schrauben für die Sicherung ① immer einschrauben, damit der Plasma-Fernseher fest angebracht ist.

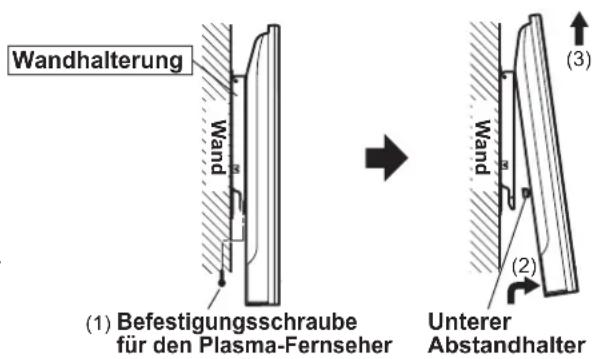

7. Abnehmen des Plasma-Fernsehers.

(1) Die Befestigungsschrauben auf den Seiten der Wandhalterung entfernen (jeweils eine auf der linken und rechten Seite).
(2) Den Plasma-Fernseher auf der Unterseite anheben und nach vorne ziehen.
(3) Wenn die unteren Abstandhalter frei kommen, den Plasma-Fernseher anheben.
