GEBRUIKSAANWIJZING TYWK42PV4W PANASONIC

Zorg ervoor dat de montageplaats sterk genoeg is voor langdurig gebruik.

- Als na langdurig gebruik de sterkte onvoldoende is, kan het plasmascherm vallen, waardoor letsel kan worden veroorzaakt.

De montage en aansluitingen mogen uitsluitend door een vakkundige installatiemonteur worden uitgevoerd.

- Bij een verkeerde montage kan de apparatuur vallen met letsel tot gevolg.

Neem een bepaalde veiligheidsmarge in acht wanneer u de sterkte van de montagewand bepaalt.

- Als de wand niet sterk genoeg is, kan de apparatuur vallen met letsel tot gevolg.

Zorg ervoor dat u het vergrendelmechanisme goed vastzet als u de televisie naar voren haalt om de kabels aan te sluiten. (Zie stap 5 op pagina 13.)

- Als u dit niet doet, kan dit leiden tot letsel.

Bevestig de apparatuur niet op een plaats die het gewicht niet kan dragen.

- Als de montageplaats niet sterk genoeg is, kan de apparatuur vallen met letsel tot gevolg.

Demonteer de muurbevestigingssteun niet en maak geen aanpassingen.

- Het toestel kan anders vallen en beschadigd raken, met mogelijk persoonlijk letsel tot gevolg.

Let op

Gebruik geen andere televisies dan in de catalogus staan aangegeven.

- Als u dat wel doet, bestaat de kans dat het toestel valt en beschadigd wordt, hetgeen tot verwondingen kan leiden.

Bevestig de apparatuur niet op een plaats die blootgesteld staat aan vocht, stof, rook, stoom of hitte.

- Dit kan een nadelige invloed hebben op de plasmatelevisie en kan tevens brand of een elektrische schok veroorzaken.

Voor de montage en het verplaatsen van de plasmatelevisie zijn minimaal twee personen nodig.

- Dit om te voorkomen dat de plasmatelevisie valt en letsel veroorzaakt.

Monteer de plasmatelevisie niet naar boven of naar de zijkant gericht, of ondersteboven.

- Dit kan resulteren in oververhitting van de inwendige onderdelen van de plasmatelevisie met brand tot gevolg.

Houd minimaal 10 cm ruimte vrij aan de boven- en rechterkant, minimaal 30 cm aan de linkerkant en minimaal 6 cm aan de onderkant van de plasmatelevisie en laat voldoende ruimte vrij tussen het achterpaneel en de muur.

- De plasmatelevisie heeft luchtuitvoergaten aan de bovenkant en luchtinvoergaten aan de onderkant en de achterkant. Afdekking van deze openingen kan resulteren in brand.

Volg de installatiestappen in deze instructies nauwkeurig en installeer de plasmatelevisie op geen enkele andere manier.

- Het toestel kan anders vallen en beschadigd raken, met mogelijk persoonlijk letsel tot gevolg.

Bevestig de bevestigingsschroeven en het netsnoer op zo'n manier dat ze geen contact maken met onderdelen in de muur.

- Bij contact met metalen voorwerpen in de muur kan er sprake zijn van een elektrische schok.

Gebruik voor de installatie de speciaal hiervoor bestemde onderdelen.

- De plasmatelevisie kan anders van de muur vallen, met mogelijk persoonlijk letsel tot gevolg.

Verwijder het product als u het niet langer gebruikt.

- Anders bestaat de kans dat het product valt en letsel veroorzaakt.

Belangrijke opmerkingen betreffende de behandeling

1) Ga zorgvuldig te werk wanneer u een plaats uitzoekt voor de plasmatelevisie, want het scherm kan verkleuren of vervormd raken als gevolg van licht of warmte wanneer het in direct zonlicht of in de buurt van een verwarmingsradiator wordt geplaatst.
2) Als u het plasmascherm wilt reinigen, veegt u het af met een zachte, droge (katoenen of flanellen) doek. Als het toestel zeer vuil is, reinigt u het met water waaraan een kleine hoeveelheid neutraal schoonmaakmiddel is toegevoegd en veegt u het vervolgens met een droge doek af. Gebruik voor het reinigen geen producten zoals wasbenzine, terpentijn of meubelwas, aangezien deze het materiaal kunnen aantasten. (Volg bij gebruik van een chemisch reinigingsdoekje de bij het doekje geleverde instructies.)
3) Bevestig geen kleefband of stickers op het product. Deze kunnen de afwerking van de muurbevestigingssteun beschadigen. Voorkom langdurige aanraking met rubber of plastic voorwerpen. (Dergelijke stoffen kunnen de afwerking aantasten.)
4) Ga bij de installatie voorzichtig te werk omdat door schokken 'scheuren in het plasmascherm' kunnen ontstaan.

Let op:

Deze steun is alleen bedoeld voor plasma-tv-modellen van Panasonic (zie pagina 46-48).

Bij gebruik in combinatie met andere apparatuur kan de montage onstabiel zijn met mogelijk letsel tot gevolg.

INSTALLATIE DOOR EEN VAKMAN IS VEREIST.

PANASONIC IS NIET AANSPRAKELIJK VOOR EVENTUELE MATERIËLE BESCHADIGINGEN EN/OF ERNSTIG LETSEL INCLUSIEF FATAAL, ALS GEVOLG VAN ONJUIST INSTALLEREN OF ONJUIST HANTEREN.

TY-WK42PV4W Muurbevestigingssteun (voor verticale montage)

A Muurbevestigingssteun (1) [D]		Inbussleutel (bijgeleverd gereedschap)(1)
		E Bevestigingsschroeven (2) M5x35
B Isolatiebussen (4)	C Getande veerklemmen (4)	F Inbusschroeven (4) M8x60
		G Inbusschroeven (4) M8x32

Voorzorgsmaatregelen betreffende de montage van de muurbevestigingssteun

♦ De installatie- en verwijderingswerkzaamheden dienen uitsluitend door een deskundige monteur uitgevoerd te worden.
Als de bevestigingssteun niet correct wordt geïnstalleerd of verwijderd, bestaat de kans dat het plasmascherm valt en letsel veroorzaakt.
De muurbevestigingssteun wordt gebruikt om de plasmatelevisie aan een verticale muur te hangen. U mag de plasmatelevisie uitsluitend aan een verticale muur hangen.
Deze apparatuur heeft een vergrendelmechanisme aan de linkerkant. Zorg daarom voor minimaal 300 mm afstand tot de muur.
- Om een correcte werking te verkrijgen en storingen te voorkomen, mag u de plasmatelevisie niet op een van de volgende plaatsen ophangen.

• In de buurt van sprinklerinstallaties of rookmelders.
• Op plaatsen waar de apparatuur staat blootgesteld aan trillingen of schokken.
• In de buurt van hoogspanningskabels of dynamische stroombronnen.
• In de buurt van bronnen die magnetische stralen, hitte, waterdamp of roet afgeven.
• Op plaatsen die blootgesteld staan aan de warme lucht die door verwarmingsapparatuur wordt afgegeven.

• Op plaatsen waar zich condensdruppels van een airconditioner of ander apparaat kunnen vormen.

• Gebruik de juiste montagematerialen en werkwijzen om de plasmatelevisie te bevestigen.
  Gebruik in de handel verkrijgbare schroeven met een nominale diameter van 6 mm, die geschikt zijn voor het wandmateriaal (hout, stalen frame, beton, enz.) waarop u de steun monteert.
  Gebruik een gemakkelijk bereikbaar stopcontact voor het aansluiten van het netsnoer van de plasmatelevisie.
  Zorg voor een goede luchtcirculatie zodat de omgevingstemperatuur niet hoger wordt dan 40 °C. Indien dit wel gebeurt, kunnen de inwendige onderdelen te heet worden met een defect tot gevolg.
  Leg een zachte deken of doek op de vloer zodat de plasmatelevisie en vloer niet worden beschadigd tijdens het monteren en opstellen.
  Let er bij het vastdraaien van de schroeven en bouten op dat deze niet te los, maar ook niet te strak worden aangedraaid.
  ♦ Neem afdoende maatregelen om een veilige werkomgeving rondom u te creëren voor het uitvoeren van de montage- en installatiewerkzaamheden, en om u vrij te kunnen bewegen tijdens deze werkzaamheden.
  ♦ Installeer de plasmatelevisie niet onder plafondlampen (spotlights, halogeenlampen, enzovoort) die veel warmte afgeven. De kunststof onderdelen van de behuizing kunnen anders vervormen of beschadigd raken.

1. Controleer of de montageplaats sterk genoeg is.

(1) Het gewicht van de muurbevestigingssteun is ongeveer 7 kg. Zie voor het gewicht van de plasmatelevisie die aan de muurbevestigingssteun wordt gemonteerd, de handleiding voor de plasmatelevisie.
(2) Controleer de sterkte van de muur op de zes bevestigingsplaatsen aangegeven in de afbeelding van de muurbevestigingssteun (rechts hiernaast) en zorg indien nodig voor extra versterking als de muur het gewicht niet kan dragen.

Opmerkingen

• Er zijn 22 gaten in de muurbevestigingssteun. Als de wand van hout is en voldoende versterking niet mogelijk is op de zes plaatsen aangegeven in de afbeelding rechts hiernaast, kunt u de reservegaten gebruiken. Houd er rekening mee dat bij sommige wanden barsten kunnen optreden als de schroeven te dicht bij elkaar worden aangebracht. De volgende afmetingen zijn belangrijk. Gebruik geen montageplaats waar deze afmetingen niet aangehouden kunnen worden.
• Zie de tekening met de buitenafmetingen (pagina 46-48) voor de gedetailleerde maten voor het bevestigen van de plasmatelevisie.
• Bevestig of plaats niet iets anders dan het plasmatelevisie-toestel op de bevestigingssteun.

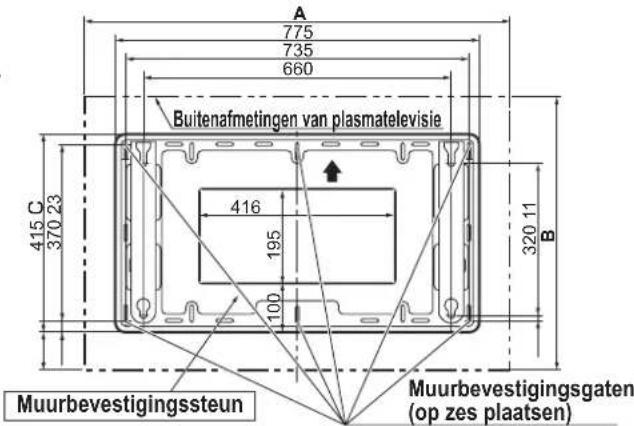

A 775 735 660 Buitenafmetingen van plasmatelevisie 415 C 370 23 416 195 100 320 11 B Muurbevestigingssteun Muurbevestigingsgaten (op zes plaatsen)

Eenheid: mm
* Breng hier schroeven aan en draai deze stevig vast.

* Houd minimaal 10 cm ruimte vrij aan de boven- en rechterkant, minimaal 30 cm aan de linkerkant en minimaal 6 cm aan de onderkant van de plasmatelevisie en laat voldoende ruimte vrij tussen het achterpaneel en de muur.

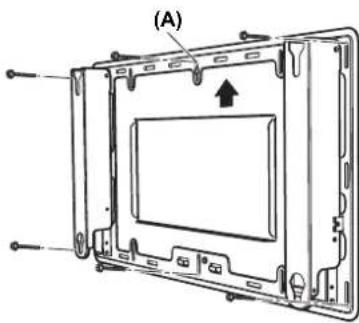

2. Bevestig de muurbevestigingssteun aan de muur.

(1) Bevestig de muurbevestigingssteun zodanig dat de pijlen op de steun naar boven wijzen.
(2) Maak eerst de schroef in het middelste gat (A) aan de bovenkant vast.
(3) Gebruik een waterpas om de steun precies recht te hangen en maak daarna de schroeven op de vijf resterende plaatsen vast.

Opmerkingen

• Als de wand van materiaal zoals beton is, en bouten en moeren van tevoren in de muur moeten worden vastgezet, kunt u de plaats van de gaten bepalen door middel van de muurbevestigingssteun zelf, of u kunt de plaats van de gaten berekenen uitgaande van tekening van de afmetingen en vervolgens de bouten of moeren met een nominale diameter van 6 mm in de wand vastzetten. Zet bouten zo in de wand vast dat zij 10 tot 15 mm uitsteken
• Gebruik in de handel verkrijgbare schroeven met een nominale diameter van 6 mm, die geschikt zijn voor het wandmateriaal waarop u de steun monteert.
• Schroef de steun altijd stevig vast op meer dan 6 plaatsen.

(A)

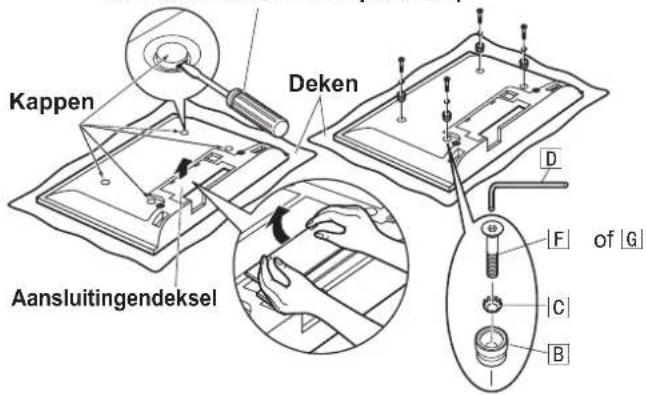

3. Bevestig de isolatiebussen aan de plasmatelevisie.

(1) Leg de plasmatelevisie met het scherm naar beneden gekeerd op een deken of een andere zachte ondergrond die vlak en schoon is en volg dan de onderstaande aanwijzingen.
(2) Verwijder de aansluitingendeksel (indien aanwezig) van de plasmatelevisie.
(3) Verwijder met een platte schroevendraaier de vier kappen van de plasmatelevisie.

Opmerking

• Bewaar het verwijderde aansluitingendeksel en de kappen zorgvuldig. (U hebt deze onderdelen weer nodig indien de speciale standaard of de niet-geïntegreerde standaard wordt gebruikt.)
  (4) Monteer de bijgeleverde inbusschroeven F of G, de getande veerklemmen en de isolatiebussen B (elk 4 stuks) met de bijgeleverde inbussleutel D in de gaten waar de kappen zijn verwijderd. (Zie de afbeelding rechts hiernaast.) Raadpleeg pagina 46-48 voor informatie over de keuze van inbusbouten met plat verzonken kop F of G.

Schroef de bout goed vast (zie onderstaande schroefkracht). (11 - 13 N·m)

Schroevendraaier met platte kop

Kappen Deken Aansluitingendeksel D F of |G| C B

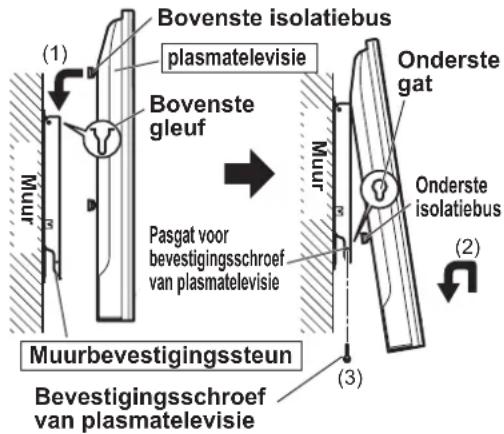

4. Monteer de plasmatelevisie aan de muurbevestigingssteun.

(1) Plaats de isolatiebussen die aan de bovenkant van de plasmatelevisie zijn in de gleuf aan de bovenkant van de muurbevestigingssteun en schuif ze naar beneden.
(2) Til de plasmatelevisie een stukje omhoog, steek de onderste isolatiebussen in de gaten aan de onderkant van de muurbevestigingssteun en schuif het apparaat naar beneden.
(3) Maak het geheel stevig vast met de bijgeleverde bevestigingsschroeven (1 voor de linker- en de rechterkant). Schroef de bout goed vast (zie onderstaande schroefkracht). (1,2 - 1,5 N•m)

Opmerking

- Zorg dat de bevestigingsschroeven stevig worden vastgedraaid om te voorkomen dat de plasmatelevisie per ongeluk loskomt van de muurbevestigingssteun.

Bovenste isolatiebus plasmatelevisie (1) Bovenste gleuf Muur Pasgat voor bevestigingsschroef van plasmatelevisie Muur Onderste gat Onderste isolatiebus (2) Muurbevestigingssteun Bevestigingsschroef van plasmatelevisie (3)

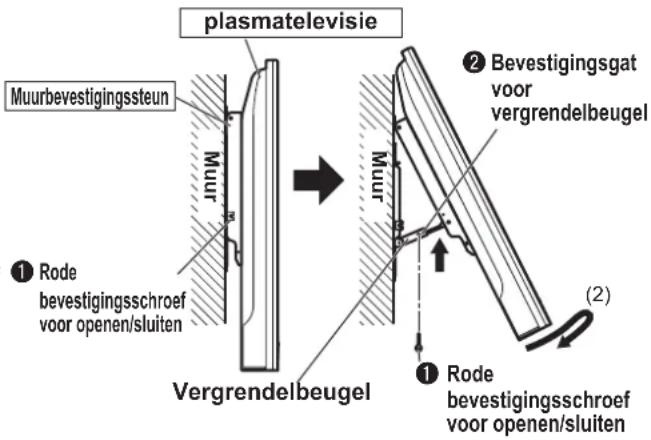

5. Maak de plasmatelevisie klaar voor aansluiting op de apparatuur.

(1) Verwijder de rode bevestigingschroeven voor openen/sluiten (1 aan de linker- en de rechterkant) ①.
(2) Haal de plasmatelevisie naar u toe omhoog zoals aangegeven in de afbeelding rechts hiernaast, duw de vergrendelbeugel in de richting van de pijl (omhoog), controleer of de beugel vergrendeld is, en maak de beugel dan tijdelijk vast. Maak daarna de rode bevestigingsschroef voor openen/sluiten (1 schroef aan de linkerkant) ① stevig vast aan het bevestigingsgat voor de vergrendelbeugel ②.
(3) Sluit na de voorgaande voorbereidingen de kabels van de plasmatelevisie aan.
Schroef de bout goed vast (zie onderstaande schroefkracht). (1,2 - 1,5 N•m)

plasmatelevisie Muurbevestigingssteun Murr Murr ① Rode bevestigingsschroef voor openen/sluiten Vergrendelbeugel ② Bevestigingsgat voor vergrendelbeugel Murr ① Rode bevestigingsschroef voor openen/sluiten (2)

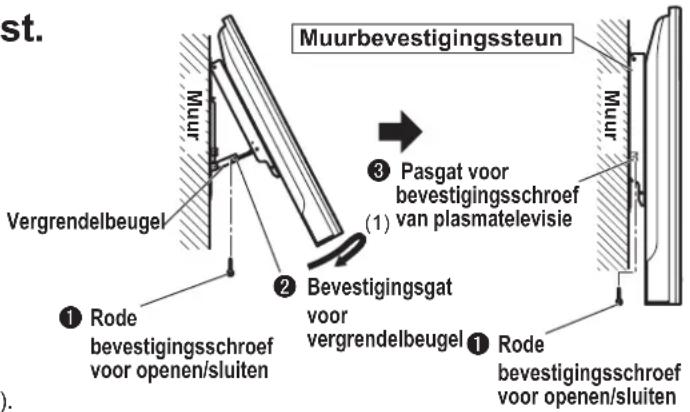

6. Zet de muurbevestigingssteun vast.

(1) Verwijder na het maken van de aansluitingen de rode bevestigingsschroeven voor openen/sluiten (gebruikt bij het maken van de aansluitingen), haal daarna de plasmatelevisie een stukje omhoog en laat deze dan langzaam terug in de verticale positie zakken. De vergrendeling wordt opgeheven.
(2) Draai de rode bevestigingsschroeven voor openen/sluiten stevig vast (een aan de linkerkant en een aan de rechterkant) ① in de montagegaten voor de rode bevestigingsschroeven 3 aan beide kanten van de bevestigingssteun ③ aan de zijkanten van de muurbevestigingssteun.

Schroef de bout goed vast (zie onderstaande schroefkracht). (1,2 - 1,5 N•m)

st. Muur Muur Vergrendelbeugel ① Rode bevestigingsschroef voor openen/sluiten ② Bevestigingsgat voor vergrendelbeugel ③ Pasgat voor bevestigingsschroef (1) van plasmatelevisie ① Rode bevestigingsschroef voor openen/sluiten Muurbevestigingssteun

Opmerkingen

• Trek de plasmatelevisie langzaam terug wanneer u deze in de oorspronkelijke positie plaatst.
• Monteer altijd de rode bevestigingsschroeven voor openen/sluiten ① om de plasmatelevisie stevig vast te zetten.

7. Verwijder de plasmatelevisie desgewenst als volgt.

(1) Verwijder de bevestigingsschroeven (1 aan de linker- en de rechterkant) die in de zijkanten van de muurbevestigingssteun zijn aangebracht.
(2) Til de onderkant van de plasmatelevisie omhoog en trek het scherm naar u toe.
(3) Als de onderste isolatiebussen vrij zijn, tilt u de plasmatelevisie verder omhoog.

Muurbevestigingssteun n trek het (1) Bevestigingsschroef voor plasmatelevisie Onderste isolatiebus Murr (2) (3)
